Парники с открывающимся и откидным верхом

В этой статье мы расскажем о парниках с открывающимся верхом: какие они бывают, для чего применяются, из каких материалов их делают, какие преимущества и недостатки у каждого вида. В конечном счете, все эти сведения помогут вам определиться с правильным выбором парника.

Отличия парника и теплицы

Под теплицей чаще всего подразумевают достаточно большое, стационарное сооружение, в которое может войти человек. То есть высота её обычно от 2-х метров. При этом у неё достаточно большая площадь, позволяющая выращивать большое количество  растений в течение всего сезона.

Парник же понимается как конструкция небольшой площади и высоты. Человек по росту в него не поместится, а применяют парник либо для выращивания рассады перед высадкой, либо на весь сезон, но для растений низкого «роста».

Парник и теплица стоят рядом, можно сравнить

Если популярная ширина теплиц 3 м, то у парников 1 – 1,5 метра. Высота теплиц  в среднем около 2 м, парника 1 метр. И только длина у некоторых парников сравнима с теплицей и достигает 6 м.

Соответственно и цена парников гораздо ниже «тепличной», порой в несколько раз.

Материал верха

Парники с открывающимся верхом из поликарбоната — наилучший на сегодня вариант для огородника, они легкие, но и устойчивые, достаточно долговечные и очень удобны в эксплуатации.

Парник из поликарбоната с открывающимся верхом

Раньше в качестве укрывного применялись такие материалы, как стекло и полиэтилен. Стеклянные парники собирали из старых оконных рам, которые и составляли основу каркаса. Такие конструкции теперь уходят в прошлое.

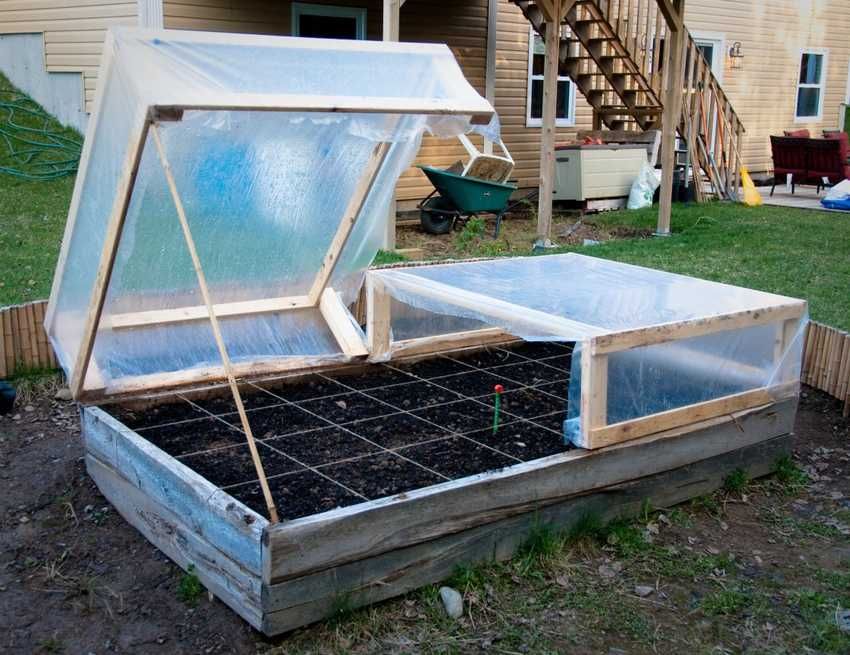

Парник из старых оконных рам

А полиэтилен до сих пор употребляют как материал верха для «времянок». Из чего-либо подручного сгибаются дуги, они втыкаются в землю, и потом укрываются пленкой из полиэтилена. Но это одноразовая конструкция, которую запросто может сдуть сильным ветром, да и удобство её оставляет желать лучшего.

Временный полиэтиленовый парник

Функции парника

Парник создает растениям нужный температурный режим, при этом защищая их от прямых обжигающих солнечных лучей и от ультрафиолета, а также сохраняя влажность почвы и воздуха внутри.

Кроме того, если парник стоит на фундаменте, это даст дополнительную теплоизоляцию и защиту от вредителей, которым становится труднее проникнуть внутрь.

Плюсы и минусы открывающегося верха

Парники бывают как с открывающимся верхом, так и без этой возможности. Способы открывания также разные. Например, чтобы открыть конструкцию из полиэтиленовой пленки, пленку эту подворачивают наверх. А парник из рам просто частично разбирают, снимая некоторые рамы.

Парники с откидным верхом из поликарбоната открывать гораздо удобнее, чем скатывать пленку или снимать рамы — это делается одним движением.  Открывающаяся крыша облегчает обработку растений, их прополку, рыхление почвы, полив. При желании, открытая на время дождя крыша обеспечит и естественный полив.

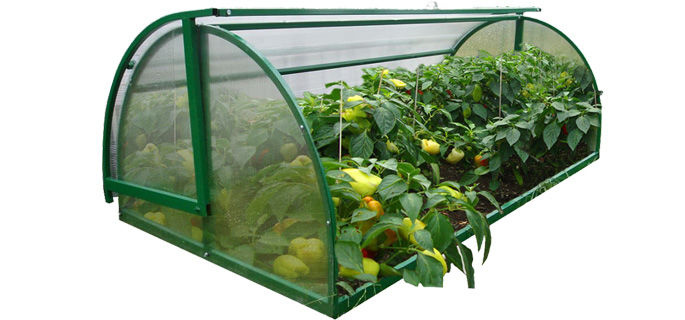

Парник «Бабочка» с открытым верхом, доступ к растениям открыт

Само собой, легко организовать проветривание в жару. Да и сбор урожая удобнее – если растения у вас в парнике на весь сезон, до созревания.

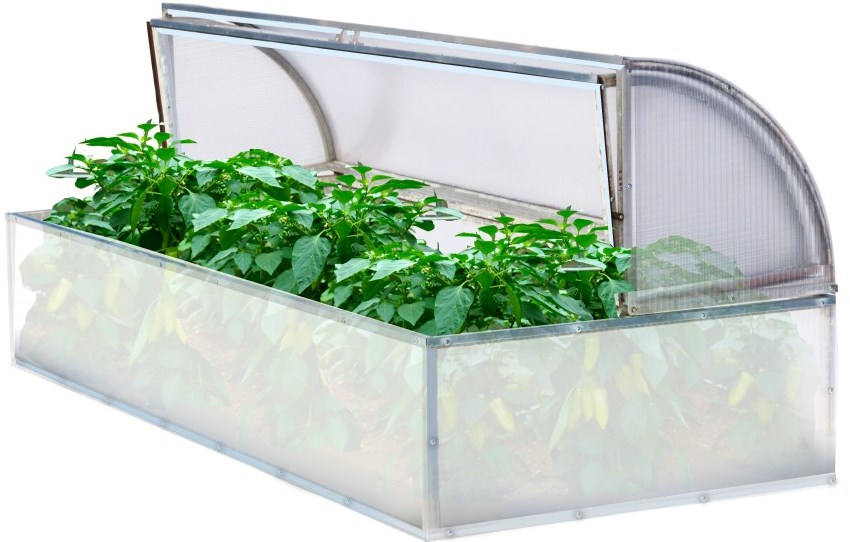

Парник «Хлебница» с открытым верхом, растет рассада

Есть и некоторые минусы. Стыки подвижного верха с остальными деталями негерметичные, а значит, пропускают холод. Кроме того, подвижные части подвержены износу, за ними нужен уход. Вот, пожалуй, и все минусы.

Форма крыши

Парники, хоть и меньше теплиц по размеру, но по форме крыши подобны им. Можно выделить 4 основных типа крыши парников.

  • арочная
  • капелька
  • двускатная
  • односкатная

Именно арочный — это самый распространенный парник. Благодаря округлой форме снег сползает с крыши парника, и это почти избавляет от необходимости постоянно счищать снег зимой, чтобы его масса не деформировала парник. Кроме того, такая конструкция простая и недорогая.

Изготовление парника в форме капельки сложнее арочного, крыша у них имеет конек, плавно переходя в стенки. Такие парники встречаются реже арочных и стоят дороже.

Двускатный парник имеет форму «домика», крыша его открывается с обеих сторон. Односкатный же походит на сундук или на ящик, открывается с одной стороны и обычно ставят его возле стены.

Сдвижной или откидной?

Парник с открывающимся верхом может иметь сдвижную или же откидную крышу. Сдвижная крыша как бы съезжает вниз по направляющим, такая крыша у популярного парника «Хлебница».

Парники «Хлебница» общий вид

Откидные бока просто поднимаются по сторонам, эту конструкцию называют «Бабочка».

Какие «за» и «против» у этих конструкций? Сдвижная крыша Хлебницы компактнее, в открытом виде занимает меньше места, а у Бабочки при открывании выходит за пределы габаритов.

Но зато Бабочка бывает длиной до 6 метров, в то время как Хлебница — это парник грядка с откидным верхом, он размером всегда на одну грядку.

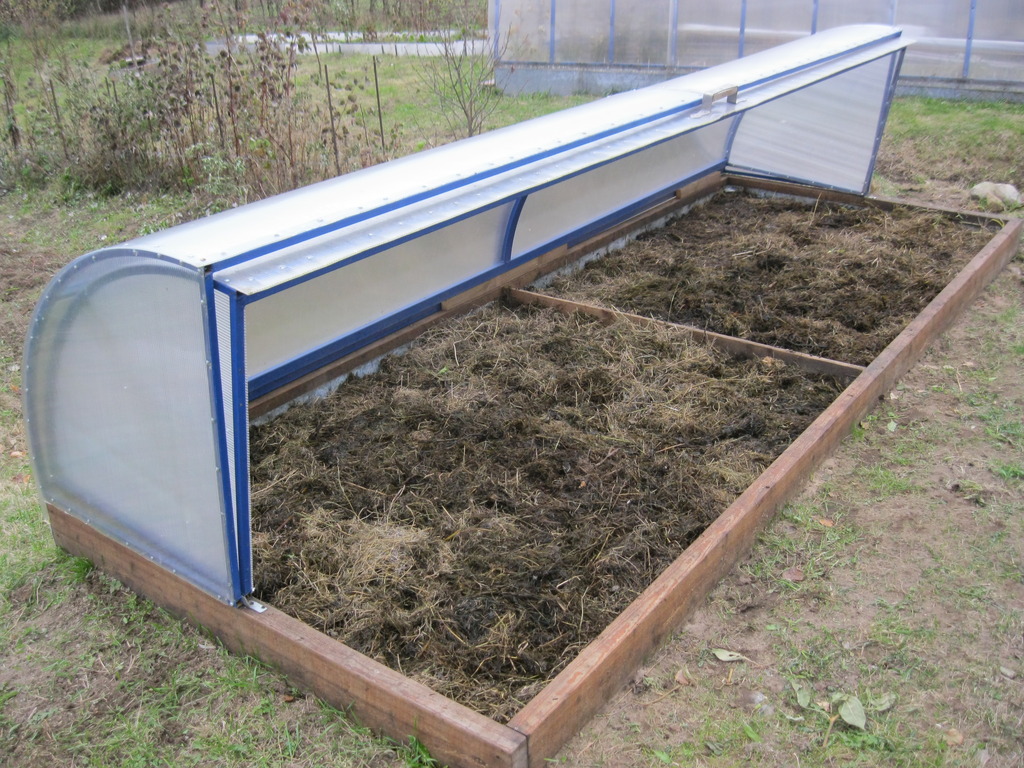

Длинный парник «Бабочка» на участке

Так как у каждого из этих парников свои плюсы и минусы, мы предлагаем обе конструкции, и парник Бабочка разных размеров, и парник Хлебница.

Ещё советы

Для некоторого увеличения высоты, а также для усиления устойчивости и теплоизоляции парники ставят на фундамент. Капитальные фундаменты не применяются, а вот фундамент из бруса или из доски подходят прекрасно. На брусе парник выше на 10 см, а на доске высота больше на 15 см.

Парник на брусе

Обращайте внимание на каркас, у качественных парников он сделан из стальной оцинкованной профильной трубы. Лучше всего труба с двойной оцинковкой.

Итак, парник удобен для выращивания низкорослых культур или для рассады.  Его несложно разобрать и собрать, перенести с места на место. Особенно удобны парники с открывающимся верхом, это «Бабочка» и «Хлебница». Такие парники дают доступ к растениям с обеих сторон, обеспечивая проветривание и легкий уход за ними.

Парники из поликарбоната с открывающимся верхом — виды, особенности

Для выращивания зелени, ягод, овощных культур и рассады нужны подходящие условия. Ранней весной для этого используют парники из прочного и пропускающего свет поликарбоната. Это идеальная защита от сильного ветра, дождя, града и возвратных заморозков. Открывающаяся крыша помогает справиться с перепадами температур. Для удобства использования у конструкции есть различные вариации. Все виды парников из поликарбоната с открывающимся верхом имеют свои особенности. Можно купить для загородного участка подходящее сооружение или сделать его самостоятельно.

  • Основные особенности конструкции
  • Плюсы и минусы парников с открывающейся крышей
  • Виды парников с отрывающимся верхом
    • «Хлебница»
    • «Бабочка» («Кабачок»)
    • «Капля»
    • Бельгийский парник
  • Купить парник или сделать своими руками?
  • Установка и расположение парника
    • Выбор места
    • Подготовка участка
    • Фундамент
    • Установка и сборка

Основные особенности конструкции

Парник из поликарбоната с открывающейся крышей предназначен для выращивания низкорослых овощных культур и зелени.

Для вьющихся растений нужна уже теплица. Парник — более компактное сооружение, имеющее длину 1,5-2 м с одной дверкой, 2-4 м с двумя створками. Высота обычно не превышает 1-1,5 м. Эти параметры свойственны заводским моделям, у самодельных конструкций размеры могут несколько отличаться.

Сама мини-теплица состоит из прочного каркаса. В заводских моделях его собирают из металлического профиля (толщиной 20х20 мм, 25х25 мм или 40х20 мм) с помощью саморезов или сварки.

Каркас покрывается поликарбонатом, который способен накапливать и удерживать внутри парника тепло и влагу длительное время. Достаточно прозрачный материал хорошо пропускает солнечные лучи и защищает от обильных осадков, града и порывистого ветра.

Чаще всего изготавливается такая миниатюрная теплица со съемным верхом. Это позволяет в жаркие дни проветривать растения. Дверка сверху открывается и фиксируется в таком положении, чтобы из-за порывов ветра случайно не закрылась.

Плюсы и минусы парников с открывающейся крышей

Открывающиеся сверху теплицы пользуются большим спросом у дачников.

Они имеют массу плюсов, способных вытеснить из обихода другие виды сооружений.

Преимущества:

  • Компактность конструкции. Небольшие размеры парников дают больше возможностей для их размещения. Чтобы установить такую конструкцию, понадобится значительно меньше места, чем для стандартной теплицы.
  • Низкая цена. Стоимость парника будет в разы ниже полноценной теплицы. Это обусловлено тем, что тратится меньшее количество материала и времени на его изготовление.
  • Мобильность. Парники из-за небольших размеров и веса легко перевозить, устанавливать и демонтировать. Их можно убирать после окончания сезона и хранить в подсобном помещении до следующей весны.
  • Простота в сборке и демонтаже. Конструкция, изготовленная на заводе, без лишних усилий собирается и при необходимости разбирается. Монтаж не вызывает затруднений даже у начинающих огородников.
  • Удобство в обслуживании. Благодаря открывающемуся верху появляется доступ к каждому уголку парника. Во время ухода за растениями дверка надежно фиксируется, а на ночь закрывается.
  • Эффективность использования. Внутри небольшого тепличного сооружения с поликарбонатным покрытием создаются идеальные условия для быстрого роста овощных культур и созревания ягод. При этом растения надежно защищены от неблагоприятных внешних факторов.
  • Износостойкость и прочность. Металлический каркас и надежное поликарбонатное покрытие позволяют использовать парник не менее 10 лет, при условии правильного ухода и бережного обращения с отдельными элементами сооружения. При необходимости отдельные части можно заменять новым материалом.

Недостатки:

  • Небольшая высота. К минусам можно отнести то, что размеры парника не позволяют в него заходить для работы. Все манипуляции проводятся извне. Но в таком случае ширина конструкции делается небольшой либо дверки открываются с двух сторон.
  • Сезонность. В парниках не устанавливают отопительные приборы, поэтому время их использования зависит от внешних факторов. Температура внутри сооружения значительно выше, но во время серьезных морозов этого будет недостаточно. Поэтому парники используют в относительно теплое время года.

Виды парников с отрывающимся верхом

«Хлебница»

Его еще называют «улитка», «ракушка». Парник имеет небольшую высоту и арочный каркас. Он получил такое название из-за своей формы и особенностей конструкции. У парника может сдвигаться только одна или две створки поочередно. Все зависит от выбранной модели. Открывающаяся створка скользит по второй половине парника, как подвижная часть у хлебницы.

«Бабочка»

Парник имеет также арочную конструкцию, только дверки не сдвигаются, как в «хлебнице», а открываются в стороны и фиксируются вверху. Они напоминают крылья, поэтому парник назвали «бабочкой».

«Капля»

Редко использующийся арочно-стрельчатый тип парника. В срезе он напоминает купол или капельку. Обычно такая конструкция используется для более просторных теплиц.

Бельгийский парник

Он состоит из прямоугольного или квадратного корпуса. По форме напоминает сундук или коробочку. Сверху покрыт такой парник односкатной или двускатной крышей. Она также как и у предыдущих вариантов не собирает осадки. Для верха и корпуса используется поликарбонатное покрытие.

Купить парник или сделать своими руками?

Таким вопросом часто задаются огородники, когда решают обзавестись собственным парником. С одной стороны, есть желание сэкономить. Многим кажется, что самодельный парник из поликарбоната потребует меньше затрат на материалы. С другой стороны, хочется получить качественную конструкцию, которая прослужит ни один год.

Во-первых, не все виды теплиц можно сделать без специального оборудования, без правильных расчетов и инженерного опыта. Для парников арочного типа необходимо сгибать в дугу металлический профиль. Это возможно сделать только с помощью заводского станка. Сложности возникнут и с изготовлением дверки для верхней части парника. Она должна быть герметичной, при этом свободно сдвигаться или подниматься.

Во-вторых, для самостоятельного изготовления будет покупаться материал с запасом. После работы не избежать большого количества отходов, даже если конструкция будет собрана без брака. По факту стоимость собственноручно сделанного парника незначительно будет отличаться от заводского варианта.

Установка и расположение парника с открывающимся верхом

Выбор места

Участок, на котором будет устанавливаться парник, должен хорошо освещаться. Нельзя размещать конструкцию рядом с постройками или большими деревьями. Из-за их тени солнечные лучи не будут проникать в парник, он не прогреется, как следует. Из-за недостатка света эффективность сооружения сводится к нулю.

Также не рекомендуется устанавливать парник между зданиями, в продуваемых ветром местах. Сквозняки не позволят оставлять дверку парника открытой даже в дневное время.

И последний момент, который следует учитывать, — это наличие доступа к парнику. Створки должны свободно открываться и фиксироваться в необходимом положении.

Подготовка участка

Выбранный участок следует очистить от сорняков, веток, камней и мусора. Важно убрать из почвы все корни. Далее делается разметка с помощью колышков и веревки. Отмечается на земле периметр будущего парника и дорожка, ведущая к нему. Вокруг конструкции должно оставаться свободное пространство (не менее 0,5 м), чтобы удобно было подходить.

Фундамент

Для парников не обязательно делать основательный фундамент. Достаточно иметь удлиненные дуги, которые можно просто воткнуть в почву. Такие конструкции рассчитаны на выращивание овощей или рассады ранней весной и летом. Осенью и зимой неотапливаемые парники, как правило, не используются. Но если для определенной местности свойственны сильные ветра, либо перемещать конструкцию на следующий сезон не планируется, то лучше фундамент все-таки подготовить. Для него можно использовать камень, брус, кирпич, бетон.

Для фундамента по периметру конструкции роется траншея. Ее глубина равна толщине кирпича или бруса. Стенки траншеи выравниваются, а дно уплотняется. Насыпается «подушка» из песка или мелкого гравия. Она должна равномерно покрывать дно, занимая ¼ от глубины траншеи. Далее все утрамбовывается.

Если для укладки используются брусья, то они обрабатываются специальным антисептическим составом. Между собой они соединяются в прямоугольную коробку и опускаются в вырытую заранее траншею. Кирпич же просто кладется один следом за другим. При этом нужно следить, чтобы он находился по всему периметру на одинаковом уровне. Все пустоты и пространство между брусом (или кирпичом, камнем) и траншеей засыпается песком или щебнем.

Фундамент из деревянного бруса можно переносить на следующий сезон в другое место, в отличие от бетона. Поэтому это идеальный вариант для временного сооружения. Постоянную конструкцию ставят на бетонный фундамент. Он служит дополнительной защитой почвы от холода и заморозков.

Установка и сборка

К готовому основанию надежно крепится металлический каркас. Далее он покрывается поликарбонатом. Если листы тонкие, можно крепить их внахлест. Лишние части материала аккуратно срезаются. Крепить начинают от середины к краям, чтобы избежать сдвигов материала и его деформацию. Используют для этого кровельные саморезы с термошайбами. Расстояние между точками крепежа не должно превышать 25-30 см.

Как правило, поликарбонатное полотно имеет разные стороны. Укладывают материал защитным слоем наружу. Он предотвращает губительное воздействие ультрафиолета.

Чтобы избежать брака и не тратить много времени на изготовление парника своими руками, лучше заказать готовый вариант, сделанный на заводе. Его также необходимо будет собрать, как конструктор по готовой схеме. Либо можно заказать установку у профессионалов. Но сам монтаж уже продуманной и разработанной специалистами конструкции не составит особого труда. К тому цены на подобные сооружения вполне доступные.

Парник с открывающимся верхом станет лучшим решением для загородного участка. Этот надежный помощник позволит уже ранней весной радовать своих домочадцев свежим урожаем. Он неприхотлив и идеально справляется со своими функциями.

Парники с открывающимся верхом | Огородник

Домой Техника и инструменты В чем преимущества парников из поликарбоната с открывающимся верхом

Большой популярностью среди различных видов парников пользуются парники с открывающейся крышей. Это оправданно, ведь именно крыша является основным элементом конструкции, способным справиться со снеговыми и ветровыми нагрузками.

Содержание:

  • Разновидности тепличных крыш
  • Преимущества парников с открывающимся верхом
  • Подготовительные работы перед монтажом
  • Монтаж теплицы с раздвижной крышей
  • Теплица с открывающейся крышей
Парник из поликарбоната с открывающимся верхом

к содержанию ↑

Разновидности тепличных крыш

Наиболее распространены парники со следующими видами тепличных крыш:

  • Арочные крыши. Для изготовления таких крыш чаще используют поликарбонат – наиболее гибкий и достаточно прочный укрывной материал. Он обладает хорошей светопроницаемостью. Полукруглая форма арки освобождает теплицу от конденсата (он скатывается по стенкам, не попадая на посаженные культуры). Арочные конструкции легки в монтаже. Однако есть и недостатки таких теплиц: в них не рекомендуется выращивать высокие культуры; длинные стороны данных парников плохо обустраивать вентиляционными окнами.
  • Капельки. Такой вид крыши является подвидом арочных конструкций. Такая крыша построена таким образом, чтобы грани сходились к вершине под заданным углом. Это позволяет снегу свободно съезжать по скатам, тем самым усиливая вертикальную прочность теплицы.
  • Двускатные крыши. Данный вид конструкции способен справится с сильными механическими нагрузками, поэтому оптимален для возведения капитальной теплицы с раздвижной крышей. В таких теплицах можно выращивать высокорослые виды растений. Крыша легко может оснащаться вентиляционной системой. Каркас можно выполнить из дерева, кирпича, металла. Однако стоимость будет достаточно высокой, и монтаж такого парника усложнится.
  • Односкатные крыши. Такой вариант исполнения является не самым удачным. Подобную теплицу обычно устанавливают с примыканием к стене здания, что не дает полноценного светового наполнения. Это задерживает развитие растений. Из-за незначительного наклона крыши образуются належи снега, которые регулярно необходимо счищать.
  • Купольные крыши. Данную кровлю создают из треугольных элементов. Считается, что благодаря такой конструкции лучше сохраняется тепло и рассеивается свет.

Также крыши теплиц могут полностью открываться, раздвигаться в стороны и сдвигаться на определенное расстояние.

к содержанию ↑

Преимущества парников с открывающимся верхом

Наиболее опасным периодом для теплиц, по мнению садоводов, является зима, ведь в это время на крыше может собираться большой слой снега и льда, который может испортить и даже проломить крышу конструкции. Во избежание подобных проблем можно разбирать крышу после каждого сезона или же обзавестись парником со съемной крышей. Однако это не единственное преимущество рассматриваемой конструкции.

Основные преимущества:

  1. Сравнительно низкая себестоимость (стоимость данной теплицы примерно на 5% выше более простых аналогов).
  2. Съемная крыша обеспечивает попадание снега внутрь теплицы. Это защищает почву от обессоливания и пересыхания, а также вымиранию необходимых микроорганизмов. Также это помогает избежать привлечения в теплицу новых паразитов и возбудителей инфекционных заболеваний, которые попадают в конструкцию вместе с новым грунтом.
  3. Более длительная эксплуатация парника. Из-за того, что снег подпирает стены теплицы с раздвижной крышей, как с внутренней, так и с внешней стороны, максимально выравнивается давление, создаваемое нагрузкой на материал. Отметим, что в случае традиционной теплицы даже самый прочный каркас может разрушиться под тяжестью большого слоя мокрого снега.
  4. Защита растений от перегрева. Проветривание в данной конструкции происходит без сквозняков и намного равномерней, чем с помощью обычных форточек.
  5. Максимальная степень освещенности в течение светового дня.
  6. Теплица с открытым верхом легко и быстро собираются и устанавливаются.
  7. Время снятия или установки крыши обратно занимает не больше нескольких минут.

к содержанию ↑

Устройство раздвижных крыш

Существуют автоматические механизмы, открывающие и закрывающие окна теплицы.

В теплицах с раздвижным верхом присутствует вентиляционная система, которая позволяет выращивать культуры практически на открытом грунте. Конструкции оснащают автоматическими и ручными механизмами, которые помогают в случае необходимости изолировать внутреннее пространство с посадками от негативных факторов внешней среды.

Наибольшей популярностью пользуются такие механизмы:

  1. Матрешки.
  2. Кабриолеты.
  3. Бабочки.

На зимний период раздвижную крышу можно складывать для хранения. Собранное устройство не занимает много времени на повторный монтаж.

Существуют автоматические механизмы, открывающие либо закрывающие окна теплицы. Их принцип действия таков: в цилиндр помещают специальную жидкость, ограниченную с двух сторон поршнями. Когда температура в теплице превышает заданные значения, поршень давит на шток и окна начинают открываться. При выравнивании температуры система действует в обратном порядке.

к содержанию ↑

Подготовительные работы перед монтажом

Для благоприятных условий выращивания сельскохозяйственных культур, немаловажно правильно выбрать место для расположения будущего парника. Поверхность выбранного участка должна быть ровной, без сильных уклонов, чтобы обеспечивать достаточное количество солнечного света. Также на теплицу не должна падать тень от зданий, высоких деревьев и кустарников.

Должен быть обеспечен удобный подход к теплице для беспрепятственного снимания и одевания крыши обратно.

Следует заранее определиться будет ли теплица выполнять роль стационарной или переносной конструкции. В теплых регионах такая конструкция может прослужить своим владельцам круглый год. Для стационарного типа необходимо заранее подготовить фундамент.

Следующим этапом является определение размеров конструкции. Ее размеры выбирают в соответствии с видами растений, которые будут в ней выращиваться. Наиболее оптимальным вариантом считается высота – 2 метра, ширина – 10 метров. В такой теплице можно выращивать огурцы, саженцы деревьев, низкорослых кустов.

Затем составляется подробный чертеж парника, включая вентиляционные отверстия, двери и т.д.

к содержанию ↑

Монтаж теплицы с раздвижной крышей

Монтаж данной теплице осуществляется таким образом:

  1. Подготовка фундамента. Обычно он делается не очень глубоким и заливается бетонной смесью. Возможно также просто уложить по периметру деревянный брус, заранее обработанный специальным антисептиком.
  2. Для сборки каркаса теплицы используют металлические трубы квадратного сечения. Сегменты можно закрепить с помощью винтовых соединений либо сваркой. Если конструкцию предполагается периодически разбирать, лучше использовать универсальные крепежи, такие как спайдеры, краб системы. По бокам теплицы необходимо установить зажимы для предотвращения съезжания крыши в сторону.
  3. Установка форточки обычно производится с торцевой части конструкции. Оптимальным вариантом считается вентиляционная система, которая занимает 25-30% от общей площади крыши и стен. Специальными вентиляционными отдушинами можно оснастить и часть нижних стен, фундамент. Встречаются модификации крыш, которые распахиваются полностью. В них проветривание производится наиболее эффективно, однако стоит следить за этим процессом, чтобы не простудить выращиваемые растения.
  4. В разных торцах теплицы устанавливается по одной двери.

Наиболее оптимальным вариантом является покупка готовых комплектов вентиляционных систем для теплиц. Такие автоматические механизмы можно смонтировать на любых конструкциях, оборудованных откидными люками или раздвижной крышей.

к содержанию ↑

Теплица с открывающейся крышей

Рассматриваемый вариант теплицы можно считать удачным выбором для выращивания целого ряда сельскохозяйственных культур. Однако для хорошего урожая следует дополнительно позаботиться о хорошей герметичности конструкции, чтобы избежать неприятностей при сильных дождях.

Новые статьи

Наш Ягодник

Выбор теплицы с открытой крышей

Благодаря многочисленным преимуществам принять решение об использовании конструкции с открытой крышей несложно, но выбор правильной системы может оказаться сложной задачей.

Одним из основных преимуществ системы раздвижной крыши является то, что размер конструкции не ограничивается ограничительной мощностью систем механической вентиляции. Это позволяет общей площади выращивания иметь меньше «краев», что приводит к более равномерному росту всей культуры. Первоначально предназначен для защиты от снега лесных саженцев в 1970-х годов системы раздвижных крыш теперь используются для всех видов садоводческого производства, с пятью типами на выбор.

Типы систем

Системы с открытыми панелями. Конструкции, которые используют всю крышу теплицы в качестве вентиляционного конька, доступны в теплицах стандартных размеров. Эти конструкции с «открытыми панелями» обычно крепятся на петлях к водосточным желобам, что позволяет поднять стекло, жесткую панель или двойное полистекло в вертикальное положение. В одной конструкции есть петли на коньке крыши и один водосточный желоб, в которых используется реечная система, чтобы открывать крышу, закрывая вершины, как гармошку. Конструкция с двумя пиками уменьшает высоту панелей, сводя к минимуму воздействие ветра.

Хотя в них не используется выдвижная пластиковая пленка, эти конструкции обеспечивают почти такую ​​же вентиляцию крыши, как и другие системы выдвижных крыш. открытым панелям требуется 4-15 минут для открытия с использованием реечной системы, а отдельные секции при необходимости можно оставить закрытыми. нагрузки. Для дополнительного управления освещением и охлаждением можно установить выдвижную систему затенения над или внутри конструкции с открытой крышей.

Системы с открытыми панелями, как правило, самые дорогие из конструкций с открытой крышей. В менее дорогом варианте вместо жестких панелей или стекла используется двойная полимерная пленка, но потребуется регулярная замена полиэтиленовой пленки.

В большинстве конструкций с открытыми панелями не используется боковая вентиляция, что сильно ограничивает их естественную вентиляцию. Со свернутыми боковыми стенками системы с открытыми панелями будут обеспечивать почти такую ​​же общую вентиляцию, как и другие типы конструкций с выдвижной крышей.

Длительный износ петель и приводов реечной шестерни является одной из проблем при использовании конструкций с открытыми панелями. Кроме того, если остекление пластиковое, может потребоваться обработка УФ-излучением с обеих сторон (а не только сверху). Когда крыша открыта, как нижняя сторона панелей крыши, так и внутренняя сторона остекления боковой стены подвергаются воздействию УФ-излучения, что может сократить срок службы остекления. Применительно ко всем конструкциям раздвижных крыш способность конкретной системы с открытыми панелями работать в условиях ветра, снега и ледяных бурь необходимо изучить на основе местных погодных условий. Как и многие другие конструкции с выдвижной крышей, отдельные двигатели могут управлять несколькими секциями теплицы (более 1/2 акра на двигатель). Системы с открытыми панелями в настоящее время являются единственной конструкцией раздвижной крыши, совместимой с использованием стекла в качестве материала для остекления.

Системы с выдвижной пленкой. «Выдвижная пленочная» конструкция представляет собой одноименную «выдвижную» кровельную систему и, как правило, имеет средний ценовой диапазон. Стоимость единицы площади падает по мере увеличения общей площади установленной площади.

Пленочные системы остроконечной крыши, которые «складывают» остекление, когда остекление убирается, доступны для теплиц стандартной ширины от 20 до 48 футов, а также могут быть спроектированы нестандартные ширины. С закрытой крышей Á конструкции обычно рассчитаны на снеговые нагрузки в 20-40 фунтов на квадратный фут и ветровые нагрузки в 100 миль в час, а также доступны дополнительные нагрузки. В начале и конце 1990-х годов некоторые цветоводы приобретали непроверенные конструкции, имевшие недостаточную ветроустойчивость; структуры рухнули во время штормов. Покупайте системы, которые уже зарекомендовали себя в условиях выращивания.

В открытом состоянии системы с выдвижной пленкой обеспечивают более чем 95-процентную вентиляцию. Только системы с рулонной крышей могут конкурировать с системами с раздвижной пленкой по общему объему естественной вентиляции. С закрытой крышей конструкции герметичны более чем на 98 процентов (правильно спроектированы и установлены) и обеспечивают тень от 18 до 65 процентов. Доступны другие уровни затенения. Торцевые и боковые стенки часто обшиваются однослойным поликарбонатом или с закатываемыми бортами (предпочтительнее).

Без внутренних энергетических завес большинство конструкций с выдвижной пленкой имеют затраты на отопление, аналогичные конструкции того же размера, покрытой одним слоем гофрированного поликарбоната. Энергетические завесы, которые можно использовать как дополнительный слой затенения или как затемняющую ткань для контроля фотопериода, значительно улучшают эффективность обогрева конструкций.

Покрытие крыши и рулонных боковых стен обычно изготавливается из тканого полиэтилена с защитным покрытием с обеих сторон, а также с покрытием против запотевания и конденсата с нижней стороны. Остекление из пластиковой пленки подвешивается к крюкам, которые скользят по толстым проводам из нержавеющей стали. Убедитесь, что в конструкции, которую вы покупаете, используются провода и процесс установки, который предотвращает «растягивание» проводов после установки. Центральный двигатель и приводной вал тянут покрытие от фермы к ферме. Один двигатель может обслуживать до пяти пролетов шириной 10 метров и максимальной длиной около 88 метров. Крыша может опускаться или закрываться за 2-3 минуты. Срок службы покрытия обычно составляет 10 лет, но может иметь только 5-летнюю гарантию. Для независимой работы отсеков необходимы отдельные двигатели для каждого отсека (увеличение стоимости установки). Один производитель использует внутреннюю конструкцию желоба, чтобы предотвратить «затопление» желобов снегом или льдом, что может повредить конструкции и урожай внутри.

Несмотря на то, что изначально конструкции были спроектированы со сплошными боковыми стенками, большинство конструкций с выдвижной пленкой теперь изготавливаются с сезонно снимаемыми или сворачиваемыми боковыми стенками (с электроприводом или с ручным приводом). Использование моторизованных и автоматических боковых стенок позволяет контролировать вентиляцию конструкции и улучшает однородность урожая.

Длительный износ приводных линий, шкивов и тросов, или реечных систем является одной из проблем, связанных с конструкцией с выдвижной пленкой. В отличие от систем с открытыми панелями, нижняя сторона остекления систем с выдвижной пленкой редко подвергается воздействию УФ-излучения, но боковое остекление может подвергаться воздействию УФ-излучения с обеих сторон. Общая для всех конструкций с открытой крышей способность конкретной системы с выдвижной пленкой работать в условиях ветра, снега и ледяных бурь требует изучения в зависимости от местных погодных условий. Как и в конструкциях с открытыми панелями, отдельные двигатели могут управлять несколькими секциями теплиц (более 1/2 га на двигатель).

Конструкции с открытыми панелями позволяют прямому солнечному свету достигать урожая только в часы, близкие к полудню (когда вам часто нужно затенять для контроля тепла), но системы с выдвижной пленкой и рулонной крышей могут работать, чтобы прямые солнечные лучи достигали урожая. в течение дня. В отличие от систем с открытыми панелями или скатной крышей, есть определенные опасения по поводу снятия и установки остекления, когда оно состарилось и стало непригодным. Конструкции как с выдвижной пленкой, так и с открытыми панелями могут быть легко оснащены внутренними затемняющими шторами для контроля фотопериода, а также любым оборудованием, обычно используемым в теплицах со стационарной крышей.

Системы для плоских крыш . Третий тип системы с выдвижной крышей, система «плоской крыши», очень похож на системы с выдвижной пленкой, но у них есть два основных отличия.

Во-первых, системы с плоской крышей не имеют ферм, что значительно снижает затраты на конструкцию, установку и материалы для остекления. Во-вторых, остекление обычно спроектировано так, чтобы пропускать воду.

Культуры, которые не переносят дожди или не выдерживают воздействия снега или ледяных бурь, не должны выращиваться в системах с плоской крышей. Дождевая вода стекает через остекление, или остекление откидывается, чтобы дожди могли естественным образом орошать посевы. Во время сильного ветра, снежной или ледяной бури или сильного урагана стекло обычно отодвигается, чтобы предотвратить повреждение конструкции. Таким образом, системы убирающейся или рулонной крыши могут «пережить» сильные ураганы, которые разрушают стационарные конструкции крыш и некоторые конструкции складных крыш.

Культуры, выращиваемые в небольших контейнерах, обычно не выращиваются в системах с выдвижной крышей. Вода, просачивающаяся сквозь пленку во время сильных дождей, может смыть сеянцы или растения в более мелких ячейках.

Плоские кровельные системы обычно используются в качестве систем затенения весной, летом и осенью, а также для защиты от холода без обогрева или обогрева осенью, зимой и весной. Их также можно использовать в качестве защиты от града, ветра или кратковременных ледяных бурь. По сравнению с площадями для выращивания на открытом воздухе, системы с плоской крышей обеспечивают круглогодичную «защищенную» среду для выращивания. Посевы защищены от непредвиденных или несезонных ветров, холода, мороза, заморозков, жары и других краткосрочных погодных условий, которые могут уничтожить незащищенные посевы.

При правильном управлении системы с плоской крышей можно использовать для «улавливания тепла» или «улавливания холода» для регулирования развития сельскохозяйственных культур. Конструкции с открытыми панелями и выдвижной пленкой менее эффективны для улавливания холода, но могут использоваться для улавливания холода, если они оснащены энергетическими завесами.

В некоторых детских садах начали устанавливать плоские раздвижные крыши с двухслойным остеклением. Один слой остекления используется для затенения или защиты от холода (часто белая тканая пленка с коэффициентом затенения около 50 процентов), а другой используется для пропускания света и сохранения тепла (часто прозрачная тканая пленка с инфракрасным излучением с коэффициентом затенения около 20 процентов). ). Комбинация обеспечивает два слоя для защиты от холода, два слоя для удержания тепла и летнее затенение на двух разных уровнях. Фермер получает возможность принудительно выращивать урожай с сохранением тепла, замедлять урожай с более низкими температурами или управлять развитием с помощью DIF (разница между дневной и ночной температурой). Системы плоских крыш были установлены в качестве «затемняющих» составов для защиты выращенных в контейнерах лесных саженцев от длительного фотопериода.

Системы с плоской крышей без ферм могут быть несовместимы со всеми типами оборудования для автоматизации теплиц, или для использования оборудования автоматизации может потребоваться регулировка установки. Например, системы орошения штанги нельзя подвешивать, поэтому их необходимо крепить к стойкам боковой стены.

Низкопрофильные системы. Это либо очень широкопролетные системы с пологой крышей, либо они могут иметь пилообразную крышу. В крышах с малым уклоном часто используется специализированное пленочное остекление, которое содержит сотни небольших каналов, направляющих ливневые или талые осадки в водосточные желоба. Как правило, они требуют использования дорогих энергетических ферм для расчета разумных ветровых и снеговых нагрузок. Их вентиляция может быть такой же хорошей, как и в системах с выдвижной пленкой, если установлена ​​надлежащая вентиляция на боковых стенках.

Помимо нагрузки от снега и града, основной проблемой низкоскатных крыш для низкопрофильной конструкции является «провал» каналов в остеклении. В некоторых случаях конденсация и рост водорослей в каналах остекления способствовали снижению светопропускания. Другие проблемы будут аналогичны системам с открытой панелью или выдвижной пленкой. Основным преимуществом крыш с малым уклоном является ограниченное количество стоек, необходимых для поддержки крыши, что может повысить эффективность труда внутри конструкции. Однако, поскольку многие автоматизированные системы предназначены для конструкций с типичными стойками, крыша с малым уклоном может иметь ограничения, связанные с индивидуальными аксессуарами. В зависимости от прочности ферм низкопрофильные системы могут быть несовместимы со всеми типами оборудования для автоматизации теплиц, или могут потребоваться корректировки установки для использования оборудования автоматизации аналогично тому, как это делается в системах с плоской крышей.

Пилообразные выдвижные конструкции представляют собой гибрид стационарных конструкций пилообразной теплицы и систем с выдвижной пленкой. Короткую стенку над водосточным желобом можно свернуть, чтобы обеспечить вентиляцию, подобную «типичной» пилообразной конструкции (стандартные пилообразной эксплуатационные процедуры), что обеспечивает вентиляцию крыши с меньшим риском попадания осадков на листву сельскохозяйственных культур. Это главное преимущество этой конструкции, и это единственная система с открытой крышей, которая обеспечивает вентиляцию крыши без риска попадания осадков на урожай. При необходимости все остекление крыши можно убрать, чтобы обеспечить полную вентиляцию и доступ к урожаю. Выдвижные пилообразные системы очень универсальны, но обычно они дороже, чем большинство других систем выдвижных крыш. Проблемы механического износа аналогичны другим системам с открытой крышей.

Системы скатной крыши .Скатная крыша, возможно, является старейшей используемой концепцией дизайна. Одной из первых автоматизированных систем с открытой крышей, использовавшейся для выращивания рассады в 1980-х годах, была конструкция со скатной крышей (Northwest Transplants, Вудберн, штат Орегон). На протяжении десятилетий производители использовали сворачиваемые крыши с ручным приводом на кольцеобразных или двускатных конструкциях. .

Системы с плоской и остроконечной крышей, которые «скручивают» пленочно-пластиковые остекления, доступны для теплиц стандартной ширины от 5 до 10 метров, а также могут быть спроектированы по индивидуальному заказу. Большинство катящихся построек имеют остроконечные крыши (иглу). Вентиляционная способность может быть такой же хорошей, как у систем с выдвижной пленкой.

Конструкции с рулонной крышей обычно имеют дуги, установленные на решетчатых фермах, охватывающих каждый пролет. Двигатели трубчатого типа приводят в движение алюминиевые трубы, которые перекатывают покрытие вверх или вниз с каждой стороны носовой части. Пленочное остекление обычно сворачивается от желоба к коньку. Каждый отсек может иметь длину до 300 футов и приводится в действие независимо с помощью четырех двигателей (иногда используются только двухтрубные двигатели). Крышу можно убрать или закрыть за 2-7 минут.

Покрытие обычно представляет собой нейлоновую сетчатую пленку, заключенную в два слоя пластика, со сроком службы 4–6 лет. Покрытие обеспечивает от 15 до 25 процентов тени в закрытом состоянии. Можно также использовать менее дорогие покрытия с более частой заменой.

Торцевые стены скатных крыш обычно покрываются одно- или двухслойным поликарбонатом, а рулоны часто используются в качестве боковых стен при установке конструкций, соединенных с водосточным желобом. Наряду с системами с плоской крышей конструкции с рулонной крышей часто намного дешевле по сравнению с другими конструкциями. Однако для систем со сдвижной крышей требуется большое количество двигателей, которые требуют большего количества проводов, если требуется полная автоматизация.

Долговечность двигателей и физическая нагрузка на остекление относятся к конструкциям с рулонной крышей. Остекление может нуждаться в УФ-обработке с обеих сторон (а не только сверху). Когда остекление прокатывается, нижняя сторона может подвергаться воздействию УФ-излучения, что может сократить срок службы пластика.

Применительно ко всем конструкциям с открытой крышей необходимо изучить способность конкретной системы с рулонной крышей работать в условиях ветра, снега и ледяных бурь с учетом местных погодных условий. В зависимости от конструкции дождевая вода или вода верхнего орошения может быть «перекрыта» за тягой, которая затем льется на урожай при опускании остекления. «Пролитая» вода может смыть сеянцы или растения в более мелких ячейках.

Если рулонная крыша спроектирована таким образом, чтобы сворачивать пленочное остекление вниз от козырька к водосточному желобу, снижается риск образования «разливов» воды на остеклении. Однако, если проветривание необходимо в середине дня, растения будут подвергаться воздействию прямых солнечных лучей в условиях, когда может потребоваться затенение.

В зависимости от нагрузки на дуги системы скатных крыш могут быть совместимы или несовместимы с типичным оборудованием для автоматизации теплиц.

Дополнительное оборудование

Сворачиваемые боковые стенки. Сворачиваемые боковые стенки значительно улучшают среду для выращивания, создаваемую системами с выдвижной крышей, и могут снизить трудозатраты. Некоторые производители настолько впечатлены улучшенным ростом растений, обеспечиваемым сворачиваемыми боковыми стенками, что они снимают твердые пластиковые и стеклянные боковые стенки со своих существующих теплиц и модернизируют их сворачивающимися боковыми стенками. Модернизация боковых стен уже завершена на заводах по выращиванию постельных принадлежностей, многолетних растений и лесных саженцев в Орегоне и Вашингтоне.

Выращивание с помощью компьютера. Компьютерная операционная система является важным компонентом для правильной работы системы складной крыши. Попытки вручную удержать крышу и боковые стены в правильном положении — это работа на полный рабочий день, а другие рутинные работы обычно приводят к тому, что рабочий, отвечающий за конструкцию, регулярно «выходит из строя». Единоразовая покупка хорошей компьютерной системы управления обходится гораздо дешевле, чем постоянный штатный работник.

Автоматизация не избавляет вас от необходимости управлять системой раздвижной крыши. Помните, что компьютер только помогает фермеру управлять системой или выращивать урожай. Это «компьютерные системы выращивания», а не системы с компьютерным управлением. Фермеры должны знать требования к урожаю и при необходимости вносить регулярные или сезонные корректировки в компьютерные настройки.

Оборудование для автоматизации. Как правило, системы с выдвижной крышей совместимы со всеми типами автоматизации, используемой в обычных тепличных системах, но некоторые типы автоматизации могут быть несовместимы со всеми конструкциями. В теплицах с раздвижной крышей обычно устанавливаются ирригационные штанги, монорельсовые системы и передвижные скамейки.

Прежде чем покупать систему с раздвижной крышей, обратитесь к фермерам, которые уже успешно выращивают урожай, используя системы, которые вы рассматриваете.

Свен Э. Свенсон

Свен Э. Свенсон — доцент Центра исследований и повышения квалификации в Норт-Уилламетте при Университете штата Орегон, Аврора, штат Орегон. С ним можно связаться по телефону (503) 678-1264, доб. 14 или по электронной почте [email protected]

Теплицы и цветоводство: теплицы с выдвижной крышей и навесы

Конструкции теплиц

Теплицы с открытой крышей обеспечивают естественную среду для роста растений при подходящей погоде на открытом воздухе и искусственную среду при благоприятной погоде. слишком жарко или холодно. Открытие крыши над растениями увеличивает интенсивность света, что может помочь контролировать привычку роста, цветение и время сбора урожая. Это также снижает затраты на электроэнергию, поскольку не требуется дорогостоящее охлаждение вентилятором.

Рулонная крыша

Для открывания крыши используется несколько способов. Некоторые производители делают открывающуюся крышу, сворачивая одинарный или двойной слой гибкого пластикового остекления, который проходит по всей длине тепличного отсека. Небольшой мотор-редуктор вращает вал, который наматывает на него пластик, как оконную штору. Легкий второй каркас над конструкцией защищает пластик от выдувания в ветреную погоду. Открытие и закрытие крыши может быть как ручным, так и автоматическим. Каждая сторона крыши может управляться независимо для гибкости охлаждения.

Складная крыша

Теплицы со складной крышей хорошо работают в снежном климате, так как их можно плотно закрыть в холодную погоду. В большинстве конструкций используется стандартное вентиляционное оборудование. У некоторых есть панели, которые шарнирно крепятся к желобу и открываются вверх. Открытие почти 100%. У других есть панели, которые шарнирно закреплены на коньке и одном желобе и скользят вбок на тефлоновых подшипниках. Раскрытие около 85%. В большинстве конструкций для герметизации соединений используются резиновые прокладки. Остекление может быть стеклом, поликарбонатом или пленочным пластиком. Некоторые производители предусматривают подвижный желоб для сбора дождевой воды, когда крыша частично открыта. Датчики ветра должны быть установлены, чтобы закрыть крышу в ненастную погоду. Подвижная шторка часто устанавливается при открытой конструкции крыши. Он снижает тепловую нагрузку, отражая солнечные лучи. Затеняющая завеса должна иметь пористую конструкцию для отвода тепла. В северном климате также может быть установлено энергетическое одеяло, чтобы уменьшить потери тепла зимой.

Раздвижная крыша

Эти конструкции состоят из стального каркаса, гибкого остекления и канатной опоры. Тканая устойчивая к УФ-излучению полиэтиленовая пленка создает водонепроницаемое остекление. В зависимости от системы обрезки раскосы конструкции могут быть внешними тросами, прикрепленными к ригелям, внутренними раскосами сжатия или фермами с тросовым Х-раскосом. Конструкции с плоской крышей используются там, где мало дождя или снега. А-образные крыши отводят дождь и снег во внутреннюю водосточную систему. Доступны конструкции, способные выдерживать снеговую нагрузку до 35 фунтов на квадратный фут и ветровую нагрузку до 100 миль в час. Крыша открывается по частям за счет перемещения передней кромки полотна. Один мотор-редуктор обслуживает до 50 000 кв. футов крыши. Отопление сложнее, чем в обычной теплице, из-за однослойного пластика и большей инфильтрации через зазоры и трещины в уплотнителях.

Высокий туннель

Эти недорогие неотапливаемые теплицы с полиэтиленовым покрытием могут продлить вегетационный период или обеспечить защиту растений на зиму. Несколько производителей выпускают модель с подключением к желобу. Вентиляция ручная, путем закатывания бортов, открывания дверей или, в случае конструкции с водосточным соединением, приподнимания кровельного пластика. Стоимость обычно составляет менее 1 доллара США за кв. фут.

Основные принципы естественной вентиляции

Раздвижные конструкции крыш могут обеспечить лучшее поддержание состояния покоя, укрепление растений и защиту от насекомых за счет управления вентиляцией. Системы естественной вентиляции работают по принципу отвода тепла за счет перепада давления, создаваемого ветром и перепадами температур. Ветер играет главную роль. Для хорошо спроектированной теплицы скорость ветра в 1 милю/час достаточна для поддержания внутренней температуры в пределах двух градусов наружной температуры. Записи о погоде показывают, что бывает очень мало дней, когда скорость ветра меньше 1 мили в час, особенно если температура наружного воздуха выше 80 ° F.

Плавучесть, эффект облегчения и подъема нагретого воздуха также способствует вентиляции. Тенденция к более высоким теплицам помогла этому, поскольку горячий воздух поднимается выше растений. Стандартная высота желоба теперь составляет 12 футов, а для некоторых культур используются более высокие теплицы.

Теплицы с естественным охлаждением обеспечивают более равномерную температуру по всей теплице по сравнению с вентиляторным охлаждением, при котором температура между воздухозаборными жалюзи и вентиляторами может достигать 15 градусов по Фаренгейту. Системы естественной вентиляции также снижают затраты на электроэнергию, устраняя от 0,5 до 1 киловатт-часа /кв. м/год электроэнергии, необходимой для работы вентиляторной системы. В снежной стране установка небольших вентиляторов производительностью 1–2 кубических фута в минуту на квадратный фут площади пола позволит обеспечить вентиляцию, когда в водосточных желобах есть снег, а крышу нельзя открыть.

Навесы

Навесы используются для защиты от ветра и солнечного излучения. Они являются полезным инструментом для изменения окружающей среды и продления вегетационного периода как в холодную, так и в теплую погоду.

В питомниках навес может обеспечивать защиту от температуры и непогоды круглый год. Это также может уменьшить потребность в поливе в течение лета. В некоторых районах сокращение ущерба, наносимого животными, поможет окупить строительство.

Почему затенение?

Поступающая солнечная энергия преобразуется в тепловую, когда попадает на листья растений. Это может привести к чрезмерной температуре воздуха, листьев и почвы. Размещение растений в тени от 30 до 50% в середине лета может снизить температуру листьев на 10°F и более. Это, наряду с уменьшением скорости ветра, может значительно снизить транспирационные потери воды в течение вегетационного периода.

Не всем растениям для роста требуется полный солнечный свет. Большинство растений могут использовать только ограниченное количество света, называемое уровнем насыщенности света. Африканские фиалки выделяют хлорофилл при интенсивности 1500 фут-свечей (ft-c). Лиственные растения могут быть сожжены на высоте более 2000 футов куб. Красный дуб и пихта Дугласа имеют уровень насыщения около 3000 футов куб. Для выращивания хризантем и герани потребуется около 4000 футов куб. Розы и гвоздики выдерживают полную интенсивность летнего света до 10 000 футов-c. Наука затенения — это настоящее искусство, поскольку уровень света, который вы позволяете достигать верхушки растения, значительно снижается к тому времени, когда он достигает нижних листьев.

Реечные дома

Первоначальные теневые дома назывались реечными, поскольку представляли собой каркасные конструкции, покрытые деревянной рейкой. Большинство из них было изготовлено из столбов, вкопанных в землю, с 2-дюймовыми брусьями, прибитыми к столбам для поддержки обрешетки. 50% затенение было создано путем оставления пространства, равного ширине обрешетки, между соседними обрешетками.

Когда тканый полипропилен был впервые появившись в тепличной промышленности, навесы приобрели новый вид. Проволока или трос были достаточными для поддержки легкого материала. Сегодня большинство конструкций навесов покрыты либо полипропиленом, полиэтиленом, полиэстером, либо композитной тканью, которая обычно содержит алюминизированные полиэфирные полосы.0003

Большинство производителей теплиц могут поставить навес. Они могут быть как с фиксированной крышей, так и с выдвижной конструкцией крыши. Конструкции стационарной крыши представляют собой либо жесткий каркас, либо вантовый каркас.

Навесы с тросовым каркасом

Навесы с тросовым каркасом, вероятно, произошли от табачной промышленности, где ежегодно в Коннектикуте и других штатах покрывается несколько тысяч акров для изменения окружающей среды для производства нежных табачных листьев для обертки сигар самого высокого качества. Столбы, окруженные бетоном, устанавливаются в землю на расстоянии приблизительно 20 футов x 20 футов. Высота может быть от 8 до 16 футов. Распорки, расположенные по периметру, обеспечивают растяжку для натяжения проводов. Трос из нержавеющей стали с регулируемыми талрепами натянут между стойками для поддержки тканевого абажура. В табачных притенителях края материала обшиваются прочной нитью вокруг проволок. В детских навесах используются зажимы или крючки. Навешиваемый на боковину по периметру теневой материал крепится к верхней проволоке и обычно закапывается в почву. Обеспечивает защиту растений от ветра. Из-за особенностей конструкции тросовые навесы обычно не несут расчетной ветровой или снеговой нагрузки.

Навесы с жестким каркасом

В навесах с жестким каркасом трос заменяется трубчатыми или профилированными элементами фермы. Это поддерживает теневую ткань. Вместо мертвецов диагональные коленные распорки как по горизонтали, так и по вертикали создают жесткую раму. Расстояние между стойками меньше, чем у кабельной системы, обычно от 10 до 18 футов. Материал абажура можно прикрепить с помощью винтов или зажимов.

Навесы с выдвижной крышей

Навесы с выдвижной крышей используют ту же технологию, что и в теплицах. Они доступны от нескольких производителей в нескольких ширинах. Они могут иметь вантовые или ферменные опоры и обычно несут расчетную ветровую нагрузку.

Поскольку солнечное излучение значительно меняется в течение дня и от сезона к сезону, основным преимуществом выдвижной конструкции является возможность регулировать количество солнечного света, попадающего на растения. Увеличение роста растений приводит к тому, что вентиляцией можно управлять для снижения температуры. Вентиляция также может снизить заболеваемость. Уменьшение интенсивности солнечного света может снизить потребность в поливе, поскольку и растения, и почва остаются более прохладными.

В конструкциях раздвижных крыш в виде тросов и ферм используется стандартная технология энергетического одеяла для открывания и закрывания шторы. Один мотор-редуктор может обрабатывать до 50 000 кв. футов площади выращивания. Материал теней обычно хранится на линии столбов. В районах, где выпадает значительное количество снега, крыша убирается, и снегу позволяют покрыть растения, обеспечивающие изоляцию. Теневой материал хранится под защитным колпаком, чтобы не засыпало его снегом,

Фермеру, который в настоящее время использует обычную зимовочную теплицу шириной 14 футов, покрытую белым полиэтиленом для защиты многолетних растений, трав и саженцев, выдвижная конструкция крыши может обеспечить лучший контроль температуры. Это также может снизить затраты на погрузочно-разгрузочные работы, поскольку большая площадь под одной крышей и вертикальные стороны позволяют использовать механизированное погрузочно-разгрузочное оборудование.

Вентиляция боковых и торцевых стен

В большинстве теплиц и навесов предпочтительнее иметь боковую вентиляцию. Во-первых, его можно использовать в качестве первой ступени охлаждения. Во-вторых, в более крупных конструкциях он может подавать большую часть всасываемого воздуха, а вентиляционные отверстия на крыше действуют как выход.

Обшивка боковых и торцевых стенок может быть фиксированной из полиэтилена, рулонных штор или жесткого поликарбоната.

Доступны ручные и моторизованные системы сворачивания. В них используется обычный механизм сворачивания и небольшой мотор-редуктор. Скорость вентиляции регулируется размером отверстия. Выпадающая система лучше работает в прохладную погоду, так как воздух подается над растениями. Устанавливаются удерживающие тросы или направляющие, чтобы оторвавшийся занавес боковой стенки не дул в ветреные дни.

Публикации

Эти публикации содержат дополнительную информацию и ресурсы. Их можно получить по адресу: Департамент природных ресурсов Mgt. & Engr., 1376 Storrs Road — UConn, Storrs CT 06269-4087. Сделайте чек подлежащим оплате UConn. Цены включают почтовые расходы и обработку.

  • Тепличное хозяйство — NRAES-133, 212 страниц, 30 долларов США.
  • Энергосбережение для коммерческих теплиц — NRAES-3, 100 страниц, 20 долларов США.
  • Теплицы для домовладельцев и садоводов — NRAES-137, 200 страниц, 30 долларов США.
  • Производство травянистых многолетних растений: руководство от размножения до маркетинга — NRAES-93, 200 страниц, 30,00 долларов США
Джон В. Барток, мл. и инж. Департамент
Университет Коннектикута, Сторрс, Коннектикут

Май 2005 г.

Теплица с открытой крышей

ОТКРЫТАЯ КРЫША ТЕПЛИЧНЫЙ ПРОЕКТ


Вид внутри открытой теплицы с урожаем хризантем (август 2002 г.).
Дополнительные изображения и слайд-шоу

Теплица с открытой крышей типа MX-II производства Van. Тепличная компания Wingerden была возведена в Садоводческом Исследовательская ферма № 3 в Университете Рутгерса. В последние годы многие коммерческие производители построили различные версии теплицы с открытой крышей. Цель этого исследовательского проекта — узнать как можно больше о преимущества и возможные недостатки, связанные с коммерческим использованием этих структур.

Цели

Конкретные цели проекта теплицы с открытой крышей заключаются в том, чтобы исследовать влияние этого нового типа конструкции теплицы на внутреннюю окружающей среды (температура, радиация, скорость вентиляции и т.д.). Кроме того, половое орошение приливами и отливами система и система водяного отопления в полах будут оценены.

Сотрудничество

Доктор Саданори Сасе из Национального Институт сельской инженерии (NIRE) в Японии сотрудничает с исследователями из Университета Рутгерса разработать модель естественной вентиляции для этого тип теплицы. Данные, собранные в Университете Рутгерса, используются для калибровка и проверка модель.

Недавние попытки

После завершения строительства теплицы летом 1999 г. , теплица остеклена двумя слоями воздухонадутия. полиэтиленовая пленка на крышу и боковины. Поздней осенью 1999 г. экстерьер был отделан акриловыми панелями. В конце осени 2001 г. полиэтиленовая пленка на сегментах крыши заменена на новую материал полиэтиленовая пленка.

Подведена новая электросеть на 100 ампер и водопровод. внутри теплицы. Кроме того, компьютерное управление и данные система сбора данных (Argus Control Systems, Ltd.) была установлена ​​для управления теплицей окружающей среды, а также записывать параметры окружающей среды.

Внешняя метеостанция записывает такие параметры, как температура, относительная влажность, скорость и направление ветра, солнечная излучение (коротковолновое) и ФАР. Внутри конструкции теплицы температура при три высоты, солнечная радиация (коротковолновая), ФАР, результирующая радиация (250 до диапазона 60 000 нм), а данные относительной влажности собираются в 15-минутные интервалы. Наконец, положение крыши (процент открытия) секций крыши записывается.

Чтобы обеспечить максимальную точность собранных данных, весной была завершена тщательная калибровка датчиков радиации 2000 г., а калибровка других датчиков выполняется регулярно по мере требуется.

Система теплого пола и приливно-отливного орошения пола системы были завершены в начале 2002 года. Первый урожай (хризантемы) был выращены летом 2002 г. Осенью 2002 г. урожай пуансеттия выращивалась в теплице. В 2003 году урожай пасхальной лилии был выращен весной, а затем урожай хризантем в течение летом и урожай пуансеттии осенью.

Будущие усилия

Система отопления полностью исправна с осени 2002 года. В настоящее время проводятся исследования для оценки работы и управление системой теплого пола. Кроме того, природный система вентиляции анализируется, и результаты будут учтены в компьютерной имитационной модели.

РубрикаРазное
