стандартные размеры, устройство и принцип работы

На чтение 10 мин Просмотров 329 Опубликовано Обновлено

Содержание

  1. Что такое патрон, какие функции он выполняет
  2. Из каких частей состоит патрон
  3. Сердечник
  4. Винтовой зажим
  5. Прижимной контакт
  6. Резьба
  7. Корпус
  8. Принцип работы винтового патрона
  9. Разновидности патронов
  10. Штырьковые
  11. Винтовые
  12. Патроны-переходники
  13. Маркировка
  14. Преимущества и недостатки популярных видов патронов
  15. Нюансы правильной установки
  16. Подключение проводами
  17. На трубке
  18. Втулкой
  19. Безвинтовые контактные зажимы

Если принято решение сделать ремонт или модернизировать освещение в доме, нужно разобраться, какие есть виды патронов для лампочек.

Также полезно узнать о конструкции этого элемента и эксплуатационных характеристиках.

Что такое патрон, какие функции он выполняет

Система электросети состоит из множества элементов. Это светильники, кабели подключения и специальные установки, которые необходимы для управления или связи разных частей. Такими установками являются и патроны, они выполняют две важные функции:

  1. Соединяют цоколь лампочки с электрическим кабелем.
  2. Фиксируют лампочку в осветительном приборе.
Изделия производятся из разных материалов.

История развития электричества состояла из разных этапов, но значительно больше удобства прибавилось, когда был изобретен резьбовой цоколь с патроном. Универсальность такого соединения позволяет использовать разные лампы.

В производстве патронов используют самые разные материалы. Обычно это стойкий к высоким температурам пластик, металл или керамика. Есть и уникальные модели, сделанные на основе силикона.

Из каких частей состоит патрон

Он является сборной конструкцией, состоящей из нескольких частей. Внутри корпуса находятся еще сердечник, зажим винтового типа, прижимной контакт и резьба, по которой закручивается лампочка.

Схематическое изображение конструкции.

Сердечник

Для его производства обычно используют керамику, пластик или карболит. Эти материалы позволяют работать лампам, но при этом затраты электричества остаются минимальными. В зависимости от конструкции патрона могут различаться размеры сердечника, его формы.

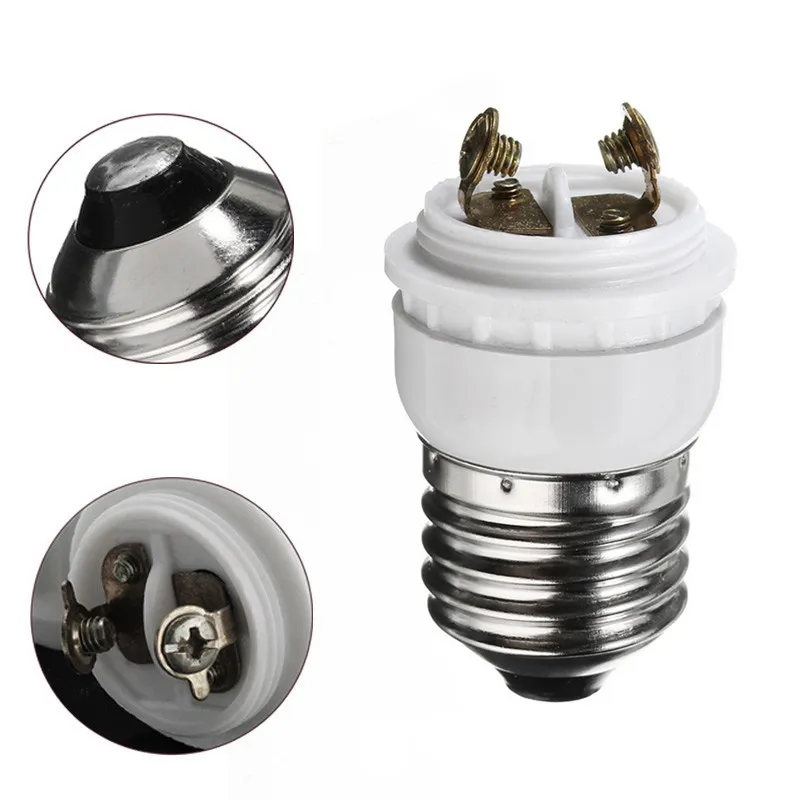

Винтовой зажим

Его основная функция – обеспечение соединения проводниковых и клеммных деталей. Они есть в лампах с маркировкой O, U, C. В конструкции новых моделей клеммы могут быть расположены снаружи.

Прижимной контакт

Прижимным называют тот контакт, который прижимается к металлу или полупроводнику. Его производят из латуни. У некоторых изделий может быть два или четыре вставных контакта, в других их функцию выполняет одна спираль.

Резьба

Является необходимым элементом в конструкции, но также бывает разной. Есть резьбы, предназначенные специально для использования в промышленных помещениях, а есть и бытовые варианты. Существуют модели и для наружной установки, они не боятся снега, дождей и способны работать в сложных условиях.

Резьбовое соединение.

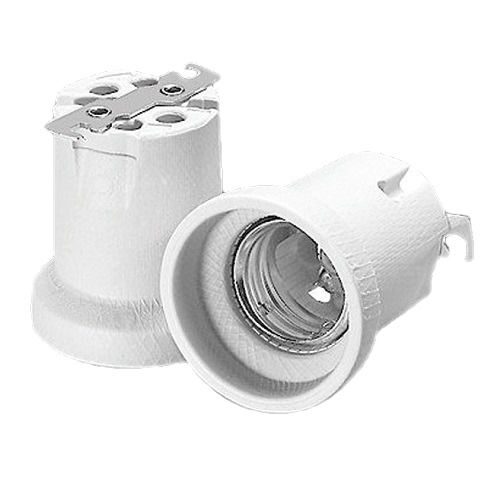

Корпус

Современные модели корпусов патронов делают из керамики. Этот материал способен выдержать высокие температуры, при этом он не плавится, не деформируется и не разбивается. Также современные варианты имеют неразборную конструкцию со встроенной резьбой.

Модель типа E27 из карболита.

Принцип работы винтового патрона

Все составные части связаны между собой, каждая имеет свою задачу. Для передачи тока используются 2 латунных контакта, резьба, крепежные планки. Контакты при соединении прикасаются к цоколю лампы.

Эта схема принципа работы как моделей E, так и G, но последние отличаются более простой конструкцией и способом передачи тока на цоколь лампочки.

Соединение элементов.

Разновидности патронов

Сегодня на рынке представлены два основных типа патронов для осветительных ламп – винтовые и штырьковые. Они отличаются по конструкции и типу подключения, но универсальны для разных ламп.

Штырьковые

Работают от сети с напряжением 220 вольт, маркируются латинской буквой G. Штырьковые конструкции используются в точечных подвесных светильниках. Есть модели разной мощности как для производств, так и для домов. Различаться между собой штырьковые варианты могут по материалу, габаритам, элементам крепления, количеством контактных деталей.

Штырьковый элемент в подвесном потолке.

Винтовые

В их конструкции есть внутренняя резьба, используются для подключения ламп с резьбовым цоколем. Чаще всего используют E14 или E27. Кроме двух основных есть еще 6 разновидностей патронов такого типа. Важная характеристика – диаметр, от него зависит сетевая нагрузка и мощность.

Винтовой патрон.

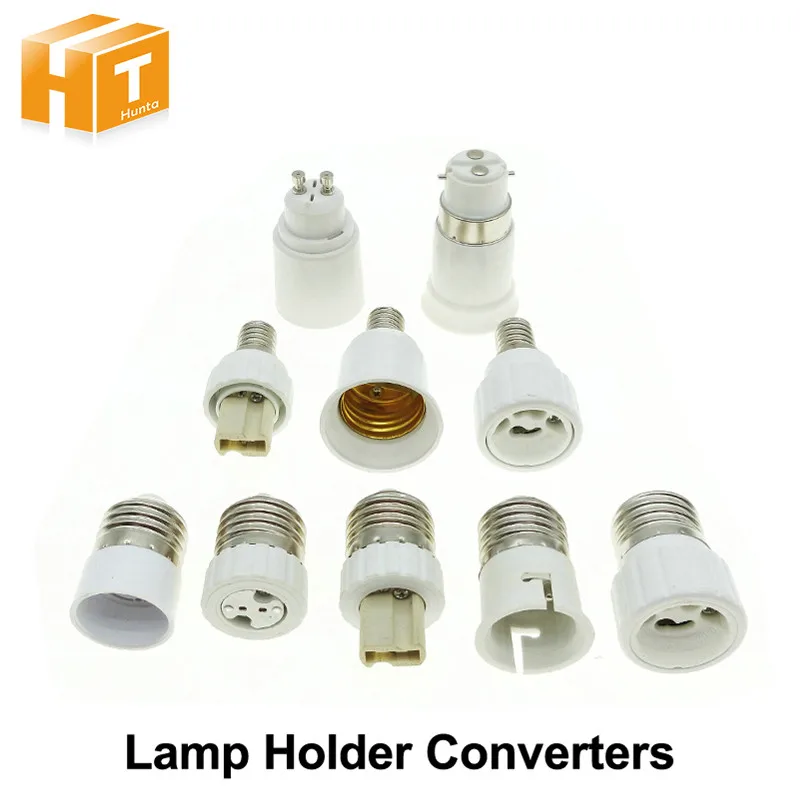

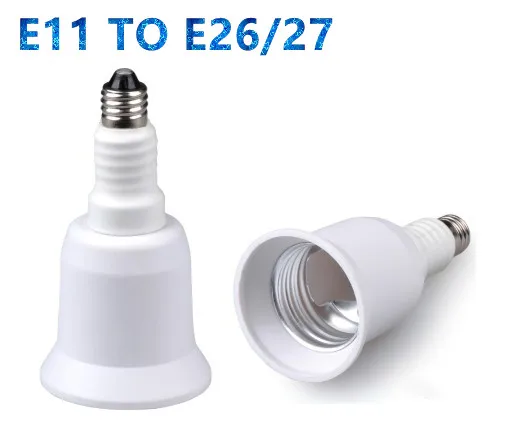

Патроны-переходники

Еще один, отдельный вид конструкции. Его функционал можно понять сразу из названия, он позволяет перейти с одного варианта цоколя к другому. Например, с E14 на E27. Это может понадобиться во время проведения ремонтных работ или при покупке лампы с другим цоколем.

Никаких проблем с работой переходников нет, но следует учесть, что удлинится конструкция. В результате лампа будет выступать немного больше, чем обычно. Для некоторых светильников это практически незаметно, а некоторым сильно портит внешний вид.

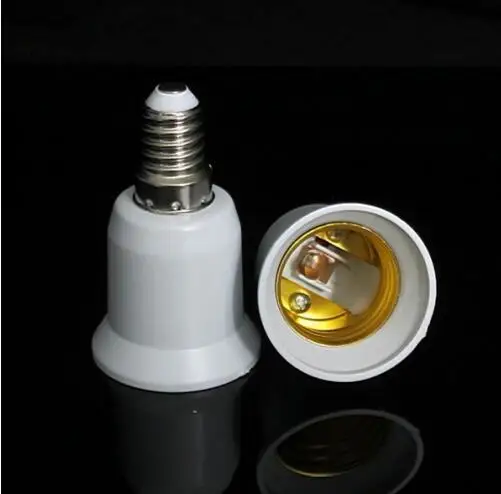

Переходник с E27 на E14.

Маркировка

На поверхности патронов есть маркировка, обозначающая основные характеристики:

  • буквой Т прописывается нормируемая температура;
  • амперы (А) обозначают показатели величины тока;
  • напряжение измеряется в вольтах и маркируется буквой В;
  • на наружной части изделия нанесены символы IPXI, маркирующие влагозащиту изделия.

Дополнительно маркируются такие данные как род тока (для изделий с выключателем), эмблема или название производителя, максимальная температура работы.


Технические характеристики E27-ФМ.

Чаще всего на рынке представлены изделия из карболита и керамики.

Чтобы разобраться в нюансах эксплуатации, нужно изучить основные достоинства и недостатки таких патронов.

Доступность. Изделия из этих материалов широко представлены в специализированных местах продаж, цена невысокая, поэтому в любой момент можно заменить вышедшее из строя изделие.

Ассортимент. Из керамики и карболита делают разные размеры патронов для осветительных ламп. Можно подобрать нужный вариант или даже купить переходник.

Работа при высокой температуре. При высоких температурах материалы сохраняют свои свойства, не будет деформации или расплавления.

Невысокое качество. Низкая цена влияет и на качество изделий.

Хрупкость. Вместе с относительно низким качеством это часто приводит к поломкам.

Качество контактов. В недорогих моделях их делают из обычного металла, который при эксплуатации покрывается ржавчиной, она, в свою очередь, ухудшает соединение, увеличивает нагрев. Чтобы элемент не вышел из строя, контакты придется регулярно очищать.

Нюансы правильной установки

По стандарту патрон к светильнику крепится через дно, в котором есть отверстие, через него выводится электрический провод. Но есть и нестандартные конструкции со своими нюансами подключения.


Подключение проводами

Нельзя создавать прямое соединение патрона и кабеля. Во-первых, патрон должен быть надежно зафиксирован в конструкции светильника, а во-вторых, в конструкцию добавляется пластиковая втулка с отверстием для провода. К этой втулке крепится пластиковый винт, обеспечивающий фиксацию.

Проводное подключение.

Читайте также

Как подключить патрон для лампочки к проводам



На трубке

В схеме есть еще металлическая трубка. Она увеличивает прочность конструкции и позволяет крепить подвесным способом увесистые плафоны. В комплекте должны идти металлические гайки, они фиксируют арматуру для светильника. В результате вся нагрузка от веса приходится на трубку, внутри она пустотелая, что позволяет провести кабель подключения.

Конструкции с трубкой.

Втулкой

Втулки трубчатой формы применяются для фиксации патронов в конструкции настенных и настольных светильников. Обычно эти втулки производят из листовых материалов. Необходимо только сделать отверстие, через него крепится патрон.

Безвинтовые контактные зажимы

Есть и конструкции с зажимными контактами, они соединяются посредством специальной защелки. После этого к трубке крепят дно осветительного прибора, проводят электрический кабель. Корпус обычно сделан в виде цилиндра, фиксируется ко дну.

Такой вариант изделия можно ремонтировать, заменять вышедшие из строя детали. Для вскрытия используется отвертка, нужно лишь отогнуть защелки в стороны. Важно быть максимально аккуратным, чтобы не повредить провода.

виды, типоразмеры, устройство, критерии выбора

Ни один человек не может представить своего существования без электрического освещения. И удивительно, когда человек не понимает, каким образом меняется лампочка в патроне, хотя такие индивидуумы встречаются крайне редко. А вот о самом устройстве патронов и их видах знают не все – это факт. В сегодняшней статье речь пойдёт именно об этом. Попробуем разобраться, какими могут быть патроны для лампочек, насколько сложно они устроены, как их отличить по внешнему виду при необходимости замены лампы, чтобы не нести осветительный прибор с собой в магазин.

Ни один современный человек не может обойтись без электрического света
ФОТО: lepnina-oboi.com

Читайте в статье

  • 1 Для чего предназначен патрон в осветительном приборе
  • 2 Виды патронов, их маркировки и материалы изготовления
  • 3 Простейший патрон под винтовой цоколь, его устройство и принцип работы
    • 3.1 Каким образом возникает контакт между патроном и лампочкой
    • 3.2 Из чего изготавливают винтовые патроны Е40, Е27 и Е14
  • 4 Патроны под штырьковые цоколи и их разновидности
    • 4. 1 Принцип работы и устройство штырькового патрона
  • 5 Достоинства и недостатки различных видов патронов
  • 6 Критерии выбора: на что обратить внимание, приобретая патрон для осветительного прибора
  • 7 Варианты фиксации патронов в светильниках, люстрах и на других поверхностях
    • 7.1 Крепление при помощи защёлок
  • 8 Несколько слов напоследок

Для чего предназначен патрон в осветительном приборе

Если проводить аналогии, то патрон можно сравнить с гнездом тех же наушников, для которого штекером является лампочка. В зависимости от вида, лампа может вворачиваться или просто вставляться в патрон. При этом создаётся надёжный контакт токоведущих проводов с излучателем. Для обывателя проблема заключается в том, что цоколи ламп, равно как и патроны под них, не всегда имеют одинаковый размер и внешний вид. А значит, имеет смысл разобраться, как классифицируются те или иные соединительные узлы домашней электросети.

Для различных светильников требуются разные патроны под определённые лампы
ФОТО: rmnt. ru

Виды патронов, их маркировки и материалы изготовления

Первое, что видит человек, переехавший в новостройку – это патроны, свисающие с потолка на проводах. Чаще всего, это самые распространённые соединители, предназначенные для обычного винтового цоколя лампы накаливания. Но в процессе ремонта возникает необходимость установки различных светильников, к которым простейшие лампочки просто не подойдут. Именно тогда домашний мастер начинает задумываться о видах цоколей и их маркировках – эта информация необходима при закупке осветительных приборов. Разберём подробно, какими могут быть патроны для ламп, из чего они могут быть изготовлены.

Часто, это первое, что видит новый владелец в новостройке
ФОТО: tam-bet.ru

Простейший патрон под винтовой цоколь, его устройство и принцип работы

Такие патроны могут иметь два различных диаметра. Маркируется этот вид буквой «Е», после которой указывается размер. В России применяется три типоразмера подобных патронов – Е27 (наиболее распространённый вариант под привычную лампу накаливания), Е14 (более тонкий патрон под излучатель, называемый «миньоном») и Е40 – изделие для промышленного освещения.

Простейший винтовой патрон из пластика под цоколь Е27
ФОТО: chelny-svet.com

Каким образом возникает контакт между патроном и лампочкой

Принцип работы таких патронов прост. К металлическому «стакану» с резьбой подключается нулевой провод, а внутри, на «дне» расположен фазный контакт. При вворачивании лампы фазный контакт попадает на центр цоколя. Так цепь замыкается, и через излучатель начинает течь электрический ток. При этом резьбовое соединение удерживает лампу, не давая ей вывалиться из патрона.

Так выглядит обычный патрон под винтовой цоколь изнутри
ФОТО: elektrik380.ru

Из чего изготавливают винтовые патроны Е40, Е27 и Е14

Материалы изготовления могут быть разнообразными. Чаще всего, это пластиковая, карболитовая или керамическая оболочка, внутри которой располагаются медные, латунные, а иногда даже стальные (что бывает очень редко) контакты. Производитель выбирает материал в соответствии с моделью, формой и условиями эксплуатации светильника. Наиболее подходящими для приборов, в которых будут использоваться лампы накаливания, является керамика, которая не боится высоких температур. А при работе светильника с колпаком, температура внутри будет значительной. Ведь лампы накаливания выделяют большое количество тепла.

Карболит со временем начинает разрушаться, и патрон приходится менять
ФОТО: elektrika.ru

Патроны под штырьковые цоколи и их разновидности

Такие патроны обозначаются латинской буквой «G», а цифра после наименования будет означать расстояние между двумя гнёздами под штырьки. Встречаются, хотя и значительно реже, патроны на 4 гнезда. В этом случае указывается расстояние по диагонали между противоположными контактами. Такие коннекторы применяются для галогеновых, неоновых и светодиодных ламп. Наиболее частая область применения – точечные потолочные светильники или направленные споты.

Штырьковые патроны предельно просты по конструкции
ФОТО: stil-svet.ru

Штырьковые патроны предназначены для маломощных излучателей. Их контакт не настолько плотен, как у винтовых, вроде Е14 или Е27. Некоторые характеристики подобных патронов имеет смысл рассмотреть списком.

  1. От G4 до G10 – эти патроны подходят для галогеновых ламп, имеющих невысокую мощность, не более 60 Вт. При этом патрон G9 предназначен для плоского петлеобразного цоколя.
  2. GU10 – довольно интересный вариант патрона. Внешне практически не отличается от G10, но имеет фиксаторы. На штырьках цоколя должны быть небольшие утолщения, которые входят в пазы при повороте лампы, максимальная мощность которой не должна превышать 50 Вт.
  3. G13 – патрон позволяет использовать лампы немного большей мощности – до 80 Вт.
  4. GX53 – то же, что и G10, но имеющий большее расстояние между штырьками. Имеет малую толщину, что позволяет его установку в подвесные конструкции при небольших зазорах. Максимальная мощность лампы – 50 Вт.
Таблица цоколей для патронов с буквенно-цифровыми маркировками
ФОТО: dekoriko.ru

Принцип работы и устройство штырькового патрона

Здесь всё довольно просто. Лампа вставляется в патрон так, чтобы штырьки цоколя попали в предназначенные для них пазы. Некоторые модели патронов данного вида требуют поворота излучателя. Такую фиксацию можно сравнить с установкой или снятием стартера с люминесцентного светильника. На какой из двух контактов будет подаваться фаза, а на какой нейтраль – значения не имеет.

Такие патроны также могут быть изготовлены из керамики или пластика. Они могут отличаться и по расположению – торцевые, подвесные, стоечные.

Патрон GU10 для светодиодных и люминесцентных ламп

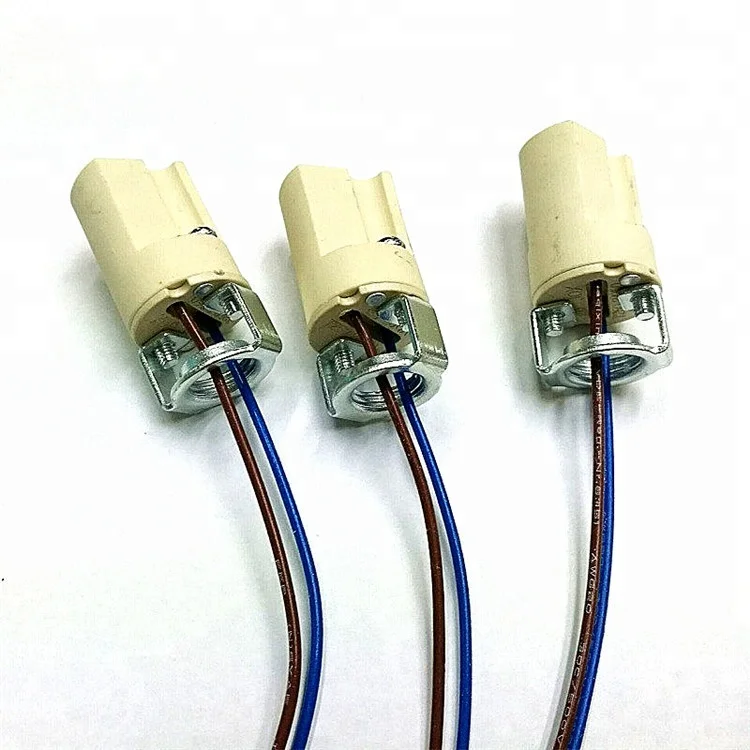

ФОТО: maxcom.byПатрон G9 – его форма сильно отличается
ФОТО: spot-svet.ruИнтересный переходник с Е27 на G9
ФОТО: eldorado.ru

Достоинства и недостатки различных видов патронов

Попробуем разобраться с плюсами и минусами патронов, изготовленных из различных материалов. А начать следует с наиболее распространённых изделий – из карболита и керамики.

Среди достоинств материала можно отметить:

  • невысокую стоимость;
  • устойчивость к высоким температурам;
  • распространённость (проблем при необходимости замены не возникнет).
Керамический G4 для подключения светодиодных или галогеновых точечных светильников
ФОТО: ачинск.бигсклад.рф

Но помимо плюсов, есть у таких изделий и чувствительные минусы:

  • качество подобных патронов оставляет желать лучшего;
  • материал чрезвычайно хрупок, что, вкупе с первым пунктом, способствует частым поломкам с необходимостью замены;
  • контакты (в последнее время всё чаще) делаются из простого металла, подверженного коррозии, что приводит к ухудшению соединения, его нагреву и отгоранию либо попросту исчезновению. А значит, нужно быть готовым к тому, что чистить такие контакты придётся часто.
Это тоже одна из разновидностей патрона под штырьковый цоколь
ФОТО: krsk.au.ru

Критерии выбора: на что обратить внимание, приобретая патрон для осветительного прибора

Для начала следует определиться, будет ли меняться один из патронов или замене подлежат все элементы. В первом случае необходимо подобрать определённую форму и размер, а во втором можно немного отойти от габаритов. Однако и старые лампы выбрасывать смысла нет, поэтому лучше всего, если новые патроны будут совершенно идентичны снимаемым.

В таком потолочном светильнике можно установить даже керамический винтовой патрон
ФОТО: naberezhnye-chelny.el43.ru

При замене лучше всего подобрать патрон того же типоразмера, но изготовленный из более стойкого материала. К примеру, если осветительный прибор имеет хорошую вентиляцию и в него не планируется установка ламп накаливания, которые очень сильно греются, лучше всего остановиться на патроне с силиконовой оболочкой. Этот материал эластичен, долговечен и никогда не выкрашивается, что частенько случается с карболитовыми и керамическими изделиями.

Силиконовые патроны можно вешать даже без люстры
ФОТО: lampagid.ru

По типу цоколя можно сказать следующее. Если есть возможность установки патрона под штырьковый цоколь, то лучше остановиться на этом варианте. Качество современных винтовых патронов настолько низкое, что о нём лучше вообще забыть. Исключение составляют дизайнерские электроприборы, собранные вручную от первой до последней детали. Вряд ли владельцу подобного эксклюзива придёт в голову мысль заменить в них патроны.

Вряд ли владелец захочет что-то менять в такой люстре
ФОТО: dekormyhome.ru

Приобретая патроны для осветительных приборов, стоит внимательно рассмотреть контакты на них. Они должны быть плотными. Малейший недочёт в соединении приведёт к нагреву, отгоранию верхнего слоя, дальнейшему ухудшению контакта и ещё большему повышению температуры. Вот такой замкнутый круг.

Варианты фиксации патронов в светильниках, люстрах и на других поверхностях

При разработке интерьера помещения дизайнером патроны могут просто свисать на проводе, без какого либо дополнительного крепления. А вот при изготовлении люстр на производстве, чаще всего используются медные, стальные или латунные трубки. На концах изогнутого «тоннеля» в таких случаях, находится резьба, на которую и наворачивается патрон. Провод пропускается внутри трубки и проходит по ней до места соединения. Такую же конструкцию имеют и различные настольные светильники, торшеры или бра.

Приспособления для фиксации патронов в светильнике или люстре
ФОТО: festima.ru

Если речь идёт о керамическом патроне, то он зачастую крепится при помощи небольших болтиков к металлической платформе. А вот патроны под штырьковые цоколи фиксируются немного иначе.

Крепление при помощи защёлок

О потолочных точечных светильниках можно не говорить. Патроны на них вовсе не фиксируются. Достаточно того, что корпус светильника крепится в отверстии потолка или мебели. Сама же лампа вниз выпасть не может – её придерживает бортик на корпусе осветительного прибора. А вот в люстрах фиксация патронов необходима. Обычно она осуществляется при помощи пластиковых защёлок, которые входят в специально подготовленные для них посадочные места. Это очень удобно при необходимости демонтажа патрона, который производится быстро и просто. Нужно лишь нажать на защёлки пальцами с двух сторон и вытянуть патрон из пазов.

Несколько слов напоследок

При самостоятельном монтаже освещения в комнатах квартиры или частного дома, очень важно подобрать такие патроны, которые не только прослужат максимально долго, но и будут доступны при возникновении форс-мажорной ситуации. Приобретая патрон для светильника, не стоит пренебрегать ознакомлением с его техническими характеристиками. Ведь даже самое качественное изделие не прослужит долго, если в него установить неподходящий по параметрам излучатель. Также имеет смысл обратить внимание на IP патрона. Класс защищённости выбирается в зависимости от помещения, где будет устанавливаться этот элемент электросети. К примеру, если установить обычный, незащищённый патрон в ванной комнате, его контакты начнут окисляться уже через месяц. Если же выбор сделан правильно, устройство, вместе с лампочкой, независимо от его конструкции и вида, будет долгое время радовать владельца бесперебойной работой. Предлагаем вам ознакомиться со светильниками, в которых замена патронов вполне возможна.

1 из 7

Надеемся, что сегодняшняя статья была не только интересна, но и полезна нашему читателю. Любые вопросы, в случае их возникновения, можно задать в комментариях ниже. Наша редакция обязательно на них ответит в максимально сжатые сроки.

Уважаемые читатели! Огромная просьба, если у Вас имеется опыт установки, замены или приобретения патронов для ламп, поделиться им с начинающими домашними мастерами. Эта информация будет для них весьма полезна. Также интересует ваше мнение по поводу сегодняшней статьи: что вы думаете о ней. И ещё, не забывайте оценивать наши обзоры. Это важно для автора.

А напоследок предлагаем вашему вниманию видеоролик, который более полно раскроет тему сегодняшнего разговора.


Watch this video on YouTube

Тип цоколя и патрона лампочки: часть 1

← Как выбрать автоматический выключатель / автоматический выключатель (деталь: 3)

Тип цоколя и патрона лампочки: часть 2 →

1 января 2017 г. 14 комментариев

Введение:
  • Ламподержатель — это устройство, которое удерживает лампочку или лампу. Важно, чтобы держатель лампы был совместим с типом лампы, которую мы хотим использовать, при неправильном выборе цоколя лампа не подойдет к светильнику или светильнику.
  • Розетки для ламп обычно обозначаются буквой , цифрой и буквой (третья буква не является обязательной).
  • Первая буква указывает на форму основания.
  • Вторые цифры означают либо ширину основания, либо расстояние между штифтами.
  • Третья буква указывает количество штырьков или контактов на лампе. Цифры обычно в миллиметрах.

Тип розеток:

На рынке доступны разные типы розеток

  1. Основание байонетной крышки (B)
  2. База винтовой крышки Edison (E)
  3. Основание с одним штифтом (F)
  4. Двухконтактный или многоконтактный тип (G)
  5. Кабельные соединения (K)
  6. Предварительно сфокусированная световая база (P)
  7. Утопленная контактная база (R)
  8. Цоколь с фланцем Цоколь лампочки (F или T)
  9. Подставка для слайдов (S)
  10. Основание клина (W)
  11. Цоколь специальной лампы (X)

(1) Крышка байонета (B / BC / SBC):

  • Тип соединения: действие «нажми и поверни»
  • Конфигурация контактов: (Bxx или BCxx):
  • Первая буква указывает на форму или стиль основания.
  • Второе число указывает ширину основания (обычно в миллиметрах).
  • Пример:
  • Буква «B» относится к стилю основания, которое представляет собой байонет, а 22 означает, что ширина основания составляет 22 мм.
  • Применение: Все лампы обычного типа, включая специальные галогенные лампы низкого напряжения

(2) Резьбовой колпачок Эдисона (E / ES):
  • Названный в честь изобретателя Томаса Эдисона, светильник Эдисона с винтом или «ES» используется в самых разных областях.

  • Тип соединения     : «Винт» Действие
  • Конфигурация контактов: (Exx или ESxx):
  • Первая буква указывает на форму или стиль основания.
  • Второе число указывает ширину основания (обычно в миллиметрах).
  • Пример: база E26.
  • Буква «E» относится к стилю ввинчивания Edison, а цифра 26 означает, что ширина основания составляет 26 мм.
  • Применение: Большие люстры Некоторые декоративные светильники.
  • Наиболее часто используемые резьбовые соединения показаны в таблице ниже. Другие, менее часто используемые размеры включают E11, E17 и E26.
Обозначение Диаметр Имя Сокращение
Е5 5 мм Лилипут Эдисон Винт ЛЕС
Е10 10 мм Миниатюрный винт Эдисона МЭС
Е12 12 мм Канделябр Винт Эдисона КЕС
Е14 14 мм Маленький винт Эдисона СЭС
Е17 17 мм Промежуточная винтовая база Эдисона ИЭС
Е27 27мм Средний винт Эдисона ЕС
Е39 39 мм Винтовое основание Mogul или Giant Edison ГЭС
Е40 40 мм Гигантский винт Эдисона ГЭС

(3) Двуштыревой или многоштыревой цоколь (G)

  • Цоколь типа «G» используется в качестве «штифтового» цоколя.
    Это может быть несколько номеров разных типов пинов.
  • Тип соединения: «штыревой» тип
  • Конфигурация контактов: (G(U,X,Y,Z) -xx-x-x):
  • Обозначается буквой (или буквами) — цифрами — необязательной буквой — буквой:
  • Первые буквы включают «G», за которой следует вторая (дополнительная буква) буква U, X, Y или Z.
  • Вторая буква (U, X, Y, Z) обозначает конфигурацию основания, которая определяет диаметр и форму штифтов. Например, штифты могут быть закругленными, квадратными, рифлеными, толстыми или тонкими.
  • Без дополнительной буквы = длина основания 8,25 мм, диаметр штифта 0,7 мм
  • Для Y = длина основания > 6 мм и диаметр штифта 0,7 мм
  • Для X = длина основания <7,5 мм и диаметр штифта 1 мм
  • Для U = длина основания > 6 мм и диаметр штифта 1 мм с одним или двумя каналами захвата.
  • Для Z=P длина основания составляет >
    6 мм, а диаметр штифта составляет 1 мм без канала захвата.
  • Третье число указывает расстояние в миллиметрах между центрами каждого штифта.
  • Четвертая (дополнительная буква) Буква указывает количество контактов, отсутствие буквы означает 2 контакта. d для двойного контакта, s для одного контакта, t для тройного контакта или 3 контактов и q для четырех контактов или 4 контактов.
  • Пятая буква указывает положение штифта (прорези) в гнезде
  • Примеры: Базовый тип GU10, Базовый тип GU24q с 2 контактами, G13d с 3 контактами.
  • Для гнезда GU24q 2, U = длина штифта> 6 мм, диаметр 1 мм с каналом для захвата, количество штифтов составляет 4 шт., а штифт находится на левой стороне
  • Применение: Галогенные, компактные люминесцентные, светодиодные лампы



Разница между G24q-1, G24q-2, G24q-3 Тип гнезда
  • Здесь G=тип/форма гнезда
  • 24 = Расстояние между каждым контактом
  • q = четырехместный (четыре) контактный.
  • 1 = Укажите положение дюбеля (прорези), 1 = среднее, 2 = левое, 3 = правое положение


Разница между Gx24 и G24 Тип Разъем
  • В Gx24 основание меньше, а в G24 основание больше.

Лампы
Тип Расстояние между контактами Диаметр штифта Типичные лампы, использующие этот цоколь
G4 4 мм 0,65–0,75 мм MR11 и другие маленькие галогенки 5/10/20 ватт и 6/12 вольт
ГУ4 4 мм 0,95–1,05 мм
GY4 4 мм 0,65–0,75 мм
ГЗ4 4 мм 0,95–1,05 мм
Г5 5 мм Люминесцентные лампы Т4 и Т5
G5.3 GU5. 3 GX5.3 GY5.3 5,33 мм 1,47–1,65 мм MR16 и другие небольшие лампы, обычно на 12/24 В
G6.35 GX6.35 GY6.35 6,35 мм 0,95–1,3 мм
G8 8 мм
G9 9мм
ГУ10 10 мм с двухштырьковым цоколем с поворотным замком
Г13 12,7 мм Люминесцентные лампы T8, T10 и T12
Г23 23 мм 2 мм
ГУ24 24 мм Основания на 2 и 4 штифта с центральным ключом
GX53 53 мм используется с лампами в форме шайбы, обычно с поворотным замком

Нравится:

Нравится Загрузка…

Рубрика: Без рубрики

О Jignesh. Parmar (BE,Mtech,MIE,FIE,CEng)
Джиннеш Пармар закончил M.Tech (управление энергосистемой), BE (электротехника). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электрических проектов (планирование-проектирование-технический анализ-координация-выполнение). В настоящее время он работает в одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмадабаде, Индия. Он опубликовал ряд технических статей в журналах «Electrical Mirror», «Electrical India», «Lighting India», «Smart Energy», «Industrial Electrix» (Australian Power Publications). Он является внештатным программистом Advance Excel и разрабатывает полезные электрические программы на основе Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знаком с английским, хинди, гуджарати и французским языками. Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить себя по различным инженерным темам.

РубрикаРазное
