Классификация электрических патронов

Патрон является важным элементом освещения, который обеспечивает пропитку лампочки электроэнергией. Различают большое количество патронов, которые различают по виду крепления, типу ламп, материалу изготовления и другим показателям. Именно поэтому во время выбора патрона нужно брать во внимание всевозможные факторы. В противном случае патрон не сможет выдержать уровень нагрузки, что в результате может привести к плачевным последствиям. Рассмотрим, какие электрические патроны предлагает современный рынок.

Классификация в буквах и цифрах

При подключении лампочки к патрону применяют цоколь, который определяется в соответствии с ГОСТ 28108-89. Распространенными вариантами являются:

• резьбовой цоколь (Е) – классический вариант Эдисона, который вкручивается в патроне;
• штырьковый цоколь (G) – обладает штырьками (2 и более), которые контактируют с патроном;
• штифтовой цоколь (В) – еще называют Байонет, в отечественных светильниках встречается редко;

• софитный цоколь (S) – без штифта, цилиндрический, двухсторонний, используется при установке подсветки.

Картинка (классификация буквенная)

Есть еще цифровая маркировка, которая значит расстояние между штырьками, диаметр элемента соединения или диаметр колбы корпуса (зависит от разновидности цоколя). К примеру, цоколь Е27 предназначается с целью подключения к патрону Е27 – цоколь с резьбой обладает диаметром 27 мм.

Для того чтобы обычный обыватель не запутался в широком многообразии, каждый цоколь имеет собственное обозначение:

• Цоколь Е14. Привычный для многих тип цоколя, предназначенный для установки в светильниках маленького размера. Часто называют «миньон».
• Цоколь Е27. Самый часто встречаемый тип цоколя на территории стран СНГ, который был разработан Эдисоном.
• Цоколь G4. Патрон для маленьких галогенок, который активно используют с целью декоративного оформления или для монтажа точечного освещения. Используют низковольтные лампы 12В или 24В.

• Цоколь G5. Применяется с целью подключения трубчатой лампы диаметром 16 мм.

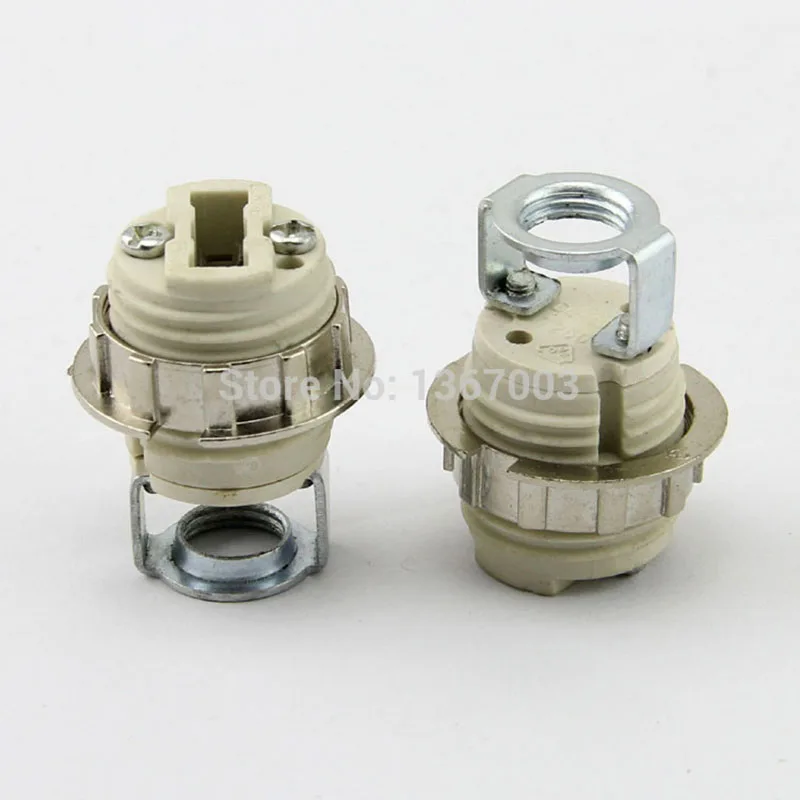

• Цоколь G9. Подключаются галогенные лампы миниатюрных размеров с возможность работы без преобразователя тока сразу от сети 220В.

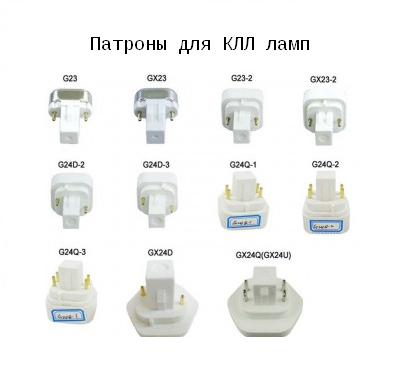

• Цоколь 2G10. Редкий тип патрона, используемый с целью подключения компактных особо плоских лампочек, которые применяются в потолочных и плоских светильниках.
• Цоколь 2G11. Оптимальная система подключения в малогабаритном светильнике, который используется в системе наружного и внутреннего освещения.

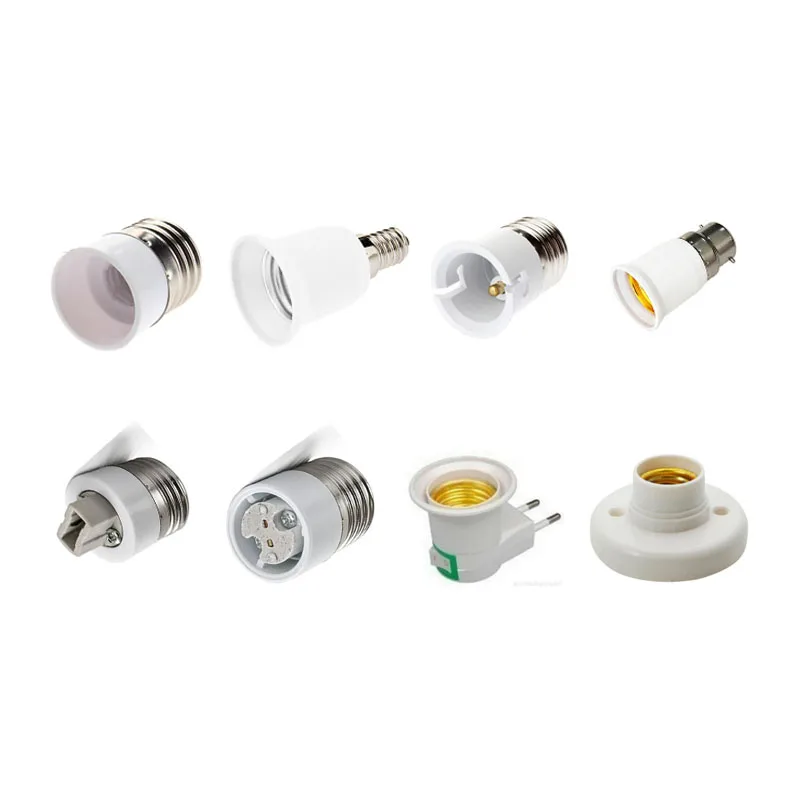

• Переходники. Специальный патрон, который дает возможность состыковать между собой разные по размеру цоколи. Подключается в патрон, не виден в плафоне и не занимает много места. Дает возможность подключить лампочку Е14 в люстру с патроном Е27 (есть и другие модификации).

Классификация патронов по материалу изготовления

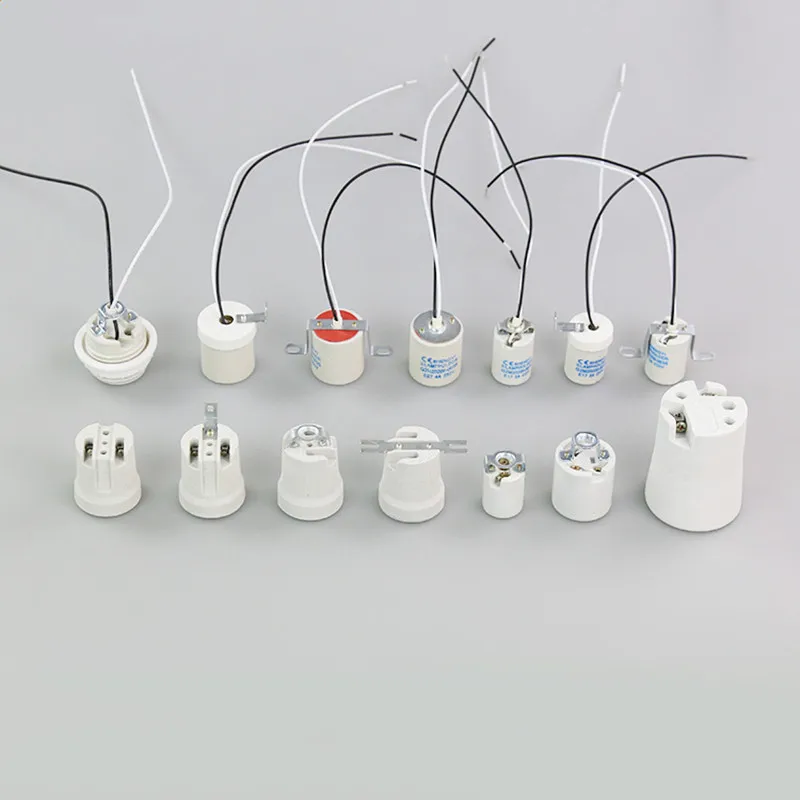

• Керамика – идеальное решение для ламп совершенно любого типа и назначения. В большинстве случаев отдают предпочтение именно этому материалу, т.к. он может работать с высокой температурой – до 500 Вт.
• Негорючая пластмасса – соответствует строгим требованиям, подходит для подключения галогенных, люминесцентных, светодиодных и ламп накаливания. Обладает низким температурным порогом – всего 60 Вт, поэтому нужно правильно подбирать нагрузку.
• Карболит – патрон черного цвета для бытовых и промышленных целей, который способен выдержать высокий уровень нагрузки. Именно этот материал не поддается воздействию со стороны воды, воздуха и многих кислот.
• Металл – подобный патрон предназначается для подключения ламп 12-24 Вт. В квартире подобный патрон вы сможете найти разве что в старом холодильнике.

Классификация по типу крепления

На современном рынке различают несколько разновидностей патронов, зависимо от типа крепления:

• Подвесной. Такой патрон подключается на шнуре. При использовании ввинчиваемой втулки, можно установить на люстре или специальной подставке.
• Настенный и потолочный. Продумана специальная подошва, с помощью которой крепится к потолку или стенке шурупами или саморезами. Устанавливаются в качестве светильника в коридоре и санузле.

Где купить электрические патроны в Украине?

Как видите, есть множество различных патронов, которые отличают по размеру, материалу и типу крепления. Обычному обывателю разобраться во всем этом разнообразии достаточно сложно. Наш интернет-магазин «ElectricHouse» уже на протяжении 12 лет предлагает всем желающим купить электрические патроны в Украине в розницу и оптом.

Вне зависимости от объема заказа, обслуживать вас будут исключительно профессионалы, которые помогут вам сориентироваться во всем представленном многообразии. В каталоге есть патроны абсолютно любого типа и каждая единица товара без исключения имеет международные сертификаты, что гарантирует высокое качество товара и безопасность использования. Для осуществления покупки вам нужно связаться с представителями компании или оформить заказ на сайте в режиме онлайн.

Вернуться назад

виды, установка и подключение :: SYL.ru

Чем сейчас занимается звезда сериала «Солдаты» Иван Моховиков

Чистим уксусом, убираем запах содой: когда использовать их при уборке

Модные кроссовки на весну 2023: секреты выбора комфортных моделей для дам 60+

Лучший и самый универсальный тренд 2023: модные идеи черного маникюра на весну

Глянцевый мокко — самый модный цвет весны 2023: как подобрать свой оттенок

Морковь и шиповник: натуральные альтернативы ретинолу

Кружевная или плиссированная: идеи, как стильно носить юбку-макси круглый год

Учимся готовить запеканки с новым вкусом: способы, о которых знают не все

Кефир и черника: трендовые начинки для блинов на масленицу

“Наш роман закрутился стремительно”: Анна Глаубэ о супруге и семейной жизни

Автор

Введение осветительного прибора в состав общей электросети реализуется с помощью широкого набора элементов. Одной из важнейших частей конструкции таких приборов является патрон. С его помощью организуется фиксация непосредственно лампочки и в то же время установка в гнезде электропроводки. Чтобы патрон для лампочек исправно выполнял свои функции, необходимо правильно его выбрать и подключить.

Разновидности патронов по способу установки

Способ установки определяет то, каким образом патрон и лампа со светильником в целом будут физически удерживаться в общей конструкции. Существует несколько способов такого крепежа. Наибольшее распространение получили патроны штырькового и резьбового типа. В первом случае лампа крепится посредством специальных штырьков непосредственно на цоколе. Второй вариант предполагает реализацию классической схемы закручивания элемента. Причем соединение лампы с электропроводкой произведется только в момент, когда гильза цоколя полностью упрется в контакты патрона. Также распространены комбинированные патроны для лампочек для люстр, которые снабжаются цоколем формата GU10. Это поворотно-резьбовые устройства, которые интегрируются в патрон и затем поворачивают в специальном замке до упора. Данный способ установки отличается конструкционной сложностью, но оказывается единственно возможным в местах эксплуатации осветительных приборов, где имеют место вибрации и внешние механические воздействия.

Разновидности патронов по типу цоколя

Для обозначения того или иного типа цоколя используется специальная маркировка. Под нее и подбирается соответствующий патрон. Зачастую выбор того или иного типа можно сделать исходя из принадлежности лампы к определенной категории. Например, для компактных люминесцентных, энергосберегающих и ламп накаливания подходит формат Е27, представляющий традиционные резьбовые патроны для лампочек. Виды светодиодных ламп, которые предназначены для бытового использования, как и некоторые галогенные модели также могут соединяться с патронами такого типа.

Для небольших лампочек независимо от принципа работы часто используется и формат Е14 – так называемый миньон. Это патроны, рассчитанные на цоколь диаметром не более 14 мм. Маркировка G также пользуется популярностью и охватывает штырьковые патроны для лампочек. Виды штырьковых люминесцентных и галогенных ламп, которые предназначены для низковольтного энергоснабжения, подходят как раз для таких патронов.

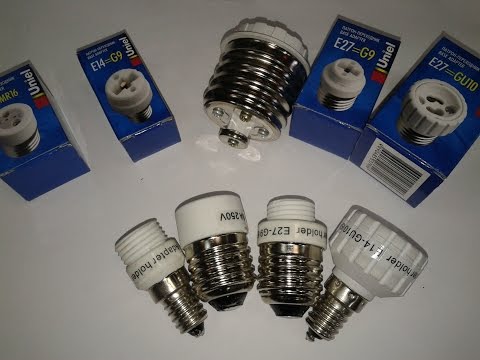

Патроны-переходники

Нередки случаи, когда стоит задача вкрутить в патрон одной марки лампу с неподходящим типоразмером. В таких ситуациях используют патроны-переходники, обеспечивающие возможность сопряжения разных по формату компонентов конструкции. Например, переходник типа Е27-Е14 позволяет вкрутить небольшую лампу-миньон в классический патрон для резьбовых цоколей. Также распространен разветвляющий патрон для лампочек, который формирует конструкцию с несколькими цоколями одновременно. То есть подключен будет один светильник и в одно гнездо, но ламп будет несколько – такое решение увеличивает мощность прибора при небольших энергетических затратах.

Как выбрать подходящую модель?

В выборе учитываются разные аспекты, влияющие и на монтаж, и на эксплуатационные качества. Конечно, начинать отсев неподходящих моделей нужно с размера и формы конструкции. Так, для обычной люминесцентной лампы с резьбовым цоколем подойдет патрон типа Е27. Но, бывают и случаи, когда возможна альтернатива. В частности, патрон для лампочки с маленьким цоколем типа миньона может заменяться другими форматами – возможно, с точки зрения энергосбережения, будет оправдано и применение переходников. Важно учитывать и другие особенности подбора ламп и патронов. Например, светильники, рассчитанные на работу с низковольтными штырьковыми элементами, часто работают в паре с трансформатором. В саму конструкцию цокольного подключения его не вводят, но размещают рядом. Поэтому изначально следует оценить и возможность скрытой установки трансформаторного блока, к примеру, в потолочной нише, или же предпочесть другую комбинацию лампы и патрона.

Установка патрона

Для начала следует отметить, что крепеж патрона без вспомогательной фиксации невозможен из соображений надежности и безопасности. Простейшие схемы установки предполагают использование пластмассовой втулки с отверстием в центральной части, через которое проводится электропровод. Но сама фиксация будет реализована не через кабель, а посредством пластмассового винта, предусмотренного в составе комплекта втулки. Распространен и способ крепления на металлической трубе. Он является самым надежным, поэтому годится для установки тяжеловесных плафонов и люстр. В обычной конфигурации патрон для лампочек монтируется к трубке путем вкручивания, но перед этим необходимо пропустить провод через отверстие цилиндра и произвести подключение. Далее выполняется физический монтаж трубы в потолочной нише. Этот способ не просто трудоемкий, но и грешит искажением стилистического эффекта в месте установки. Поэтому рекомендуется по возможности использовать дополнительные декоративные накладки и маскирующие компоненты.

Подключение патрона для лампочки

Подключение невозможно без сборки патрона. В типовом исполнении его формирует три основных части – внешний цилиндрический корпус, донышко и керамический вкладыш. Передача тока цоколю лампы осуществляется посредством двух латунных контактов и зажимных планок. Чтобы собрать эту конструкцию, необходимо в первую очередь к керамическому вкладышу прижать латунную пластину, подведенную от основного контакта в центре. При помощи винта в стальной пластине производится фиксация. В вопросе о том, как разобрать патрон для лампочки, также важна последовательность. Начинать операцию следует с проводников и зажимных фиксаторов. Далее разбираются элементы корпуса с раскручиванием цилиндрической формы. Непосредственно подключение проводки реализуется между разборкой и сборкой – мастер производит скручивание соответствующих по функциям проводов.

Заключение

Электротехнические устройства независимо от выполняемой функции несут большую ответственность. Даже незначительный сбой в работе вспомогательной фурнитуры способен вызвать пожар. И патрон для лампочек не является исключением – от него зависит не только надежность фиксации цоколя лампы, но и стабильность работы электрической цепи.

По этому причине важно изначально рассчитывать уровень безопасности, который сможет обеспечить приобретаемый элемент. Например, специалисты не рекомендуют приобретать дешевые патроны и модели, выполненные из пластмассы. Оптимальным решением станет керамический или металлический патрон, выбранный из линейки крупного производителя.


Похожие статьи

  • G4 цоколь: размеры, характеристики. Типы цоколей светодиодных ламп
  • Разновидности светильников псх 60, их технические характеристики и строение.
  • Какая лампочка лучше — светодиодная или энергосберегающая? Сравнение светодиодных и энергосберегающих ламп
  • G9 (цоколь): размеры. Лампа с цоколем G9
  • Фонарь с датчиком движения: принцип работы. Уличный фонарь
  • Виды люминесцентных ламп: описание, характеристики, применение. Лампы дневного света
  • Цоколь лампы: типы, виды и размеры

Также читайте

Что такое трехходовая лампочка и розетка?

К

Билл Льюис

Билл Льюис

Билл Льюис — профессиональный электрик с более чем 25-летним опытом.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 19.12.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. , является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Вместе трехходовые лампочки и патроны обеспечивают удобный способ выбора одного из трех уровней светоотдачи — люменов — от одной лампочки. По этой причине их обычно можно найти в прикроватных лампах или торшерах возле любимого стула. Они также полезны в настольной или настольной лампе.

Регулируемый световой поток

Трехходовые лампы чаще всего используются там, где люди проводят много времени, занимаясь различными видами деятельности, например, в гостиной или кабинете. Например, чтение печатных материалов часто лучше при среднем уровне освещения. При просмотре телевизора или работе с экраном с подсветкой вы можете предпочесть более низкий уровень. Если вы выполняете задачу, требующую четкого обзора, например, шитье, тогда вам понадобится больше света.

С трехходовой лампочкой в ​​трехходовой розетке эти варианты просты. Чаще всего в этой установке используется лампа со стандартным винтовым цоколем (E26) и мощностью 30/70/100 или 50/100/150 Вт для получения трех уровней света.

Некоторые торшеры с чашеобразным абажуром используют большую лампу PS25 с винтовым цоколем Mogul (E39). Как правило, они потребляют 100/200/300 Вт мощности, чтобы пролить много света на стену и потолок.

Как они работают?

Трехходовые лампочки и розетки с винтовым цоколем работают, подавая питание сначала на маломощный элемент или нить накала — элемент мощностью 30 Вт, 50 Вт или 100 Вт в трех приведенных выше примерах. Затем он посылает мощность на элемент или нить накала средней мощности (70 Вт, 100 Вт или 200 Вт) и, наконец, на оба сразу. Вот почему самая высокая мощность трехходовой лампы накаливания или КЛЛ представляет собой сумму двух более низких мощностей.

Трехходовые светодиодные лампочки получают и подают питание таким же образом, поскольку так работают розетки. Однако из-за разной технологии мощности не всегда складываются, хотя и близки.

Переменная мощность достигается за счет двух наборов контактов в патроне и на цоколе лампы.

Начиная с лампочки, резьба снаружи цоколя — та часть, которая ввинчивается — соединяется с «нейтральным» или заземленным проводником в источнике питания. Контакты для «горячего» или незаземленного проводника находятся на конце основания. Чтобы их увидеть, переверните лампочку вверх дном.

Стандартная лампочка с винтовым цоколем будет иметь один металлический контакт в центре с изоляционным материалом — обычно формованным стеклом — между ним и металлическим корпусом с резьбой. Это контакт для горячей силы.

Лампа с трехходовым винтовым цоколем имеет такой же центральный контакт, как и обычная лампочка. Он находится в центре базы и обычно довольно мал. Вот где мощность подключается к элементу средней мощности в лампе. Вокруг него есть кольцо из изоляционного стекла, затем металлическое кольцо, а затем второе изоляционное кольцо, прежде чем вы доберетесь до корпуса с резьбой. Это изолированное металлическое кольцо является вторым контактом. Вот где питание подключается к маломощному элементу в лампочке.

В каждом патроне с винтовым цоколем есть центральный контакт, соответствующий контакту на каждой лампе с винтовым цоколем. В трехконтактной розетке есть второй контакт для подачи питания на кольцеобразный контакт на цоколе трехконтактной лампочки. Это небольшой язычок, и он находится сбоку, посередине между центральным контактом и корпусом розетки.

При повороте переключателя

Электрические выключатели работают, подключая и отключая цепь от панели к нагрузке и обратно.

  1. Когда вы поворачиваете переключатель на трехконтактной розетке на один щелчок от положения «выключено», переключатель подает питание на язычковый контакт розетки. Это посылает мощность на кольцеобразный контакт лампы и ее элемент с меньшей мощностью.
  2. Когда вы повернете его еще на один щелчок, он отсоединит язычок и подключит питание к центральному контакту. Это приводит к элементу с более высокой мощностью в лампе.
  3. При повторном повороте переключателя питание подключается как к выступу, так и к контактам центральной точки. Оба элемента в лампе имеют мощность одновременно, используя максимальную мощность.
  4. Последний щелчок выключателя отключает все питание, и лампочка гаснет.

Схема выкл.-вкл.-выкл.

Если вы все обдумаете, вы увидите, что переключатель в трехконтактной розетке подает питание на элемент с меньшей мощностью по схеме вкл-выкл-вкл-выкл. Он также подает питание на элемент средней мощности по схеме «выключено-включено-выключено».

Если у вас есть лампочка в трехконтактной розетке, которая постоянно гаснет, происходит одно из трех:

  • Лампа может быть стандартной, а не трехходовой.
  • Возможно, перегорел элемент меньшей мощности в трехходовой лампе.
  • Возможно, неисправен контакт элемента меньшей мощности.

Обычно довольно легко найти и устранить проблему, а также исправить или отремонтировать ее. Делайте это шаг за шагом, и ваша любимая лампа снова будет работать на всех трех «скоростях».
