Печь длительного горения бубафоня видео: пошаговая инструкция изготовления, чертежи с размерами + видео

Если обратить внимание сколько стоит чугунная, стальная печь поймёте быстро что покупка его для обогрева гаража или дачи с теплицей не всегда оправдана. Более доступный вариант – буржуйка из газового баллона длительного горения, изготовленная своими руками или сваренная мастером на заказ по вашим чертежам. Наша цель помочь с выбором конструкции, описать технологию изготовления буржуйки и ее монтажа, вплоть до устройства дымохода.

Подбираем конструкцию дровяной печи

Устаревшее и неэффективное отопительное оборудование постепенно уходит в прошлое, что сказывается и на самодельных печах. В наше время никому не нужны примитивные железные ящики с трубой и дверцами, пожирающие дрова без хорошей теплоотдачи. Современная буржуйка должна быть экономичной и хорошо обогревать помещение. Поэтому передовые мастера постоянно работают над усовершенствованием сталеплавильных печей.

Для достижения максимально эффективной работы дровяной печи необходимо решить 2 вопроса: как увеличить КПД печи, время горения печи и от одной загрузки, не увеличивая количество и цену дровяной печи используемые материалы. Представляем 3 варианта самоделок, где эти задачи успешно решены и реализованы:

• трехходовая печь из двух пропановых баллонов;
• Буржуйка пиролизная с воздухо-жаротрубным теплообменником и вторичной камерой;
• Очень популярна конструкция «Бубафоня» с верхним горением дров из газового баллона.

Для справки. Первые 2 агрегата разработал, изготовил и испытал наш специалист Виталий Дашко, любезно предоставивший свои фото и видео материалы.

Если вы дружите со сварочным аппаратом и имеете необходимые инструменты, то технических проблем с изготовлением не возникнет. Ниже мы представим чертежи и объясним технологию изготовления буржуйки из газового баллона по всем трем вариантам. Но сначала сделайте свой выбор, прочитав обзор этих печей.

Трехходовая буржуйка — принцип работы и плюсы с минусами

Мастер присвоил этой самодельной печке шутливое название «Коллайдер» из-за необычного внешнего вида и хорошей теплоотдачи. Эта дровяная печь изготовлена ​​из двух стандартных пропановых баллонов емкостью 50 литров, приваренных друг к другу под углом 90°, как показано на чертеже. Принцип работы следующий:

1. Первый бак, уложенный горизонтально, играет роль топки, соответственно оборудован дверцами и решетками. В нее помещают внушительную порцию дров и поджигают.
2. Второй сосуд — воздушный теплообменник с внутренними перегородками, замедляющими поток дымовых газов и заставляющими их в три раза менять направление и отдавать больше тепла. В конце продукты сгорания покидают каменку через трубу дымохода.
3. Для увеличения поверхности нагрева обе части корпуса снабжены дополнительными ребрами.
4. Внизу к топке приварен зольник из листового металла, дверца которого регулирует подачу воздуха для горения.

Примечание. С таким же успехом вместо баллонов можно использовать стальную трубу для буржуйки диаметром 300 мм и тонкими стенками (4-5 мм).

Расчетная мощность «Коллайдера» составляет 10 кВт при КПД около 55%, что позволяет отапливать помещение площадью до 100 м² – дачу, теплицу или большой гараж ( коробка). Практические испытания показали, что в режиме поддержания тепла в отапливаемом помещении 1 загрузки дров хватает на 1,5-2 часа. Если использовать отопительный агрегат в доме меньшей площади (25-50 м²), то продолжительность горения увеличится до 3-4 часов. Кто разбирается в теме, тот поймет, что для самодельной буржуйки это хорошая рентабельность.

Минус у этой печи длительного горения один — странный внешний вид. Но это компенсируется многочисленными достоинствами:

• простота изготовления;
• быстрый прогрев и достойное время работы с 1 закладкой твердого топлива;
• дешевый дизайн, надо только купить удобные ручки и даже трубу для буржуйки, если нет баллонов с пропаном;
• из-за размеров топки в топку помещаются длинные (80 см) и массивные поленья, что способствует увеличению продолжительности горения;
• узел можно сделать с варочной панелью, как показано на фото.

«Коллайдер», как и любой самодельный сварной газовый баллон из газового баллона, может быть дополнен установкой водяного контура, регулирующего воздушную заслонку в дверце зольника и выносного обдувающего вентилятора. Размеры печки изменяют в любую сторону подбором баков меньшей емкости или труб другого диаметра.

Обзор двухкамерной печи пиролиза

Эта небольшая дровяная печь, сделанная из 24-литрового газового баллона, получила название Пятерочка по количеству трубок воздушного теплообменника. Действует по такому принципу:

1. Как и в предыдущем случае, камерой сгорания служит уложенный на бок цилиндр, а снизу к нему крепится зольник. Роль решетки играют прорези в стенке сосуда.
2. В верхней части бака сделано отверстие, куда примыкают 5 вертикальных трубок теплообменника. По ним движутся горячие дымовые газы и таким образом передают часть тепла помещению.
3. Из теплообменника продукты сгорания поступают во вторичную камеру, куда отдельно по отдельной трубе подается нагретый воздух. За счет этого образующиеся в топке горючие газы сжигаются и выделяют дополнительное тепло, а затем направляются в дымоход.

Результаты практических испытаний утеплителя следующие: помещение площадью 30 м² прогревается на 20°С в течение 1 часа, после чего одна кладка дерева длится 1,5–2 часа в зависимости на режиме работы. Расчетная мощность — 5 кВт. Как видите, в такой конструкции время горения уменьшено за счет уменьшения топки, но печь очень компактна и поместится в любом помещении. Да и греет неплохо.

Совет. Хотите увеличить продолжительность горения в среднем до 4 часов? Тогда изучите чертеж другого варианта, на котором изображена та самая пиролизная буржуйка, сделанная своими руками из газового баллона на 50 литров. Устройство отопительных агрегатов идентично, разница только в объеме баков, используемых в качестве топки.

Благодаря эффективному горению дров, печь Пятерочка экономичнее Коллайдера, хотя и сложнее в сборке. По стоимости материалов разница между ними небольшая — в первом 2 баллона, во втором — 5 труб диаметром 57 мм и длиной 40 см. Отдельным преимуществом печи является возможность сжигать влажные дрова и любой мусор после топки без потери интенсивности нагрева. Остальные преимущества те же – низкая стоимость, простота использования и возможность модернизации.

Еще один хороший совет. Вполне естественно, если после замены маленького баллона на стандартный (50 л) вы захотите увеличить мощность нагревателя и добавить к теплообменнику еще 2-3 трубы. Помните, что проходное сечение и тяга дымохода должны соответственно увеличиваться. В противном случае вы потратите материалы и время, так как из-за недостаточной тяги торцевые участки останутся холодными и мощность печи не увеличится.

Печь верхнего горения «Бубафоня»

По большому счету «Бубафоны» нельзя отнести к буржуазии, так как они принципиально иные по принципу работы. Но обойти вниманием эту печь невозможно из-за ее широкой популярности, из-за продолжительности горения 1 загрузки дров от 6 до 10 часов. В то же время утеплитель славится множеством недостатков, о которых мы поговорим далее.

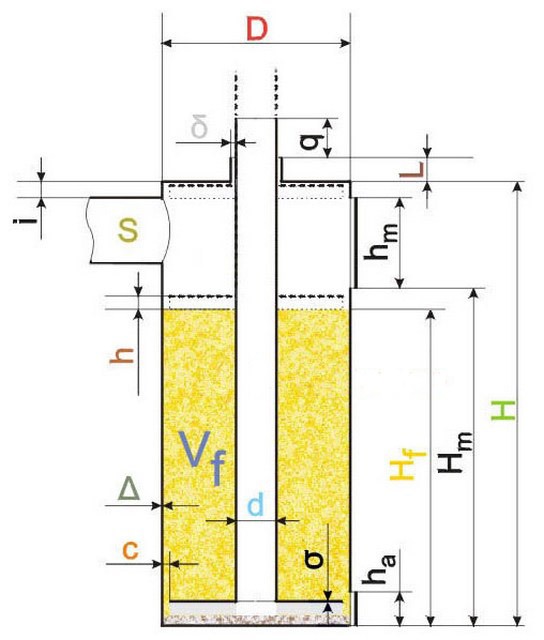

Алгоритм работы печи длительного горения «Бубафоня», представленной на чертеже, следующий:

1. Топка представляет собой стоящий вертикально пропановый баллон на 50 литров. Через отверстие в верхней крышке входит патрубок подачи воздуха, заканчивающийся толстым металлическим диском. Снизу к нему крепятся стальные полосы, распределяющие воздух во все стороны.
2. Когда топка доверху заполнена дровами, тяжелый диск прижимает их вниз и заставляет их прогибаться при горении. Розжиг также производится сверху, и только потом опускается труба с грузом.
3. Подача воздуха для горения регулируется заслонкой, установленной на верхнем конце трубы. Труба дымохода врезана в боковую стенку емкости под сам колпак.

Примечание. Место прохода трубы через крышку не герметизируется и подсасывается вторичный воздух, помогающий сжигать горючие газы над диском при нормальном прогреве печи.

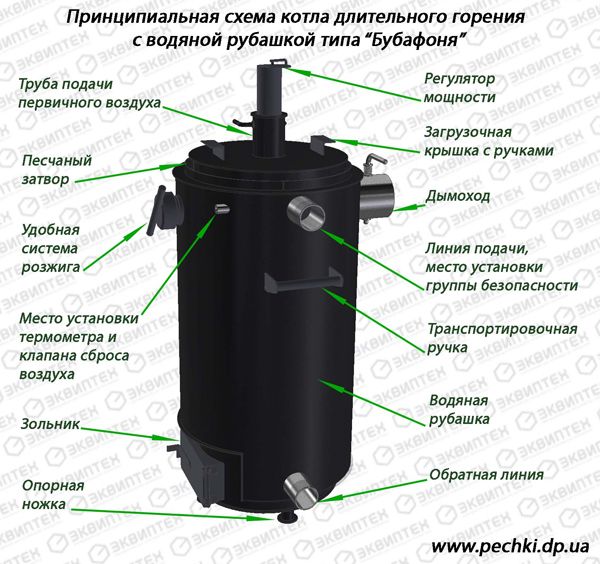

Сильные стороны Бубафони — достойное время работы, простота и возможность переделки в котел верхнего горения (изготавливается печь с водяной рубашкой, как описано в отдельной статье). Но отказаться от таких буржуев многих владельцев гаражей заставили слабости:

• печку нельзя загружать, пока не сгорит все топливо;
• от блокировки заслонки топка не погаснет и будет долго тлеть, т. к. в нее попадает вторичный воздух;
• без хорошей тяги обогреватель дымит в помещение;
• в режиме медленного горения печь греет слабо, а дымоход интенсивно забивается сажей;
• для возврата в нормальный режим агрегат должен хорошо прогреться, на что уходит ¼ топлива.

Для справки. Чтобы сжечь сажу в дымоходе, необходимо при каждой растопке гонять «Бубафоны» на максимальном режиме.

Наконец, немного подсластите пилюлю. Несмотря на все недостатки, печь длительного горения из газового баллона не теряет популярности, кроме того, она успешно работает на опилках и различных горючих отходах.

Инструкция по приготовлению печи своими руками

Перед тем, как варить дровяную печь длительного горения, необходимо подготовить все необходимые электроинструменты:

• сварочный инвертор;
Болгарка
• , она же УШМ;
Дрель
• с набором сверл.

Примечание. Молотки с пассатижами мы здесь перечислять не будем, так как в доме хорошего хозяина всегда есть полный набор инструментов.

Конечно, вам понадобится старый баллон от пропана, из которого нужно выкрутить вентиль и обязательно заполнить его водой перед резкой. Дело в том, что пропан тяжелее воздуха и его остатки не уйдут из баллона самостоятельно. Чтобы вытолкнуть их оттуда, просто смочите их водой. Порядок дальнейших работ зависит от выбранного дизайна.

Собираем трехходовую печь

Кроме баллонов, для изготовления этой буржуйки необходимо подготовить следующие материалы:

• Листовой металл толщиной 2 мм пойдет на зольник и ребра, 3 мм до дверей;
• отрезок трубы круглой диаметром 100 мм — на трубу дымохода;
• уголки или профильные трубы для ножек;
• асбестовый, а лучше — асбесто-графитовый шнур на уплотнитель двери;
Стальной профиль
• 20 х 20 мм или арматура того же сечения – для усиления решетки.

Наконечник. Ручки-замки с красивыми эбонитовыми накладками проще купить, чем тратить время на самодельные. Чтобы придать печке современный вид, приобретите термостойкую краску (продается в аэрозольных баллончиках).

Прежде всего, нарежьте металл на заготовки по размерам, указанным на чертеже печи длительного горения, представленном в предыдущем разделе. Технология изготовления печи следующая:

1. В конце первого цилиндра прорежьте проем под дверь и отверстие в стене для выхода газов. У второго сосуда отпилить дно, а в конце сделать отверстие для 100 мм трубы. Сделайте на стенках полукруглые вырезы, чтобы один цилиндр плотно находил на другой.
2. Прорезать щели решетки. С внешней стороны приварить к ней усилители профиля 20 мм.
3. Изготовьте зольник и дверные рамы, приварите их к кузову. Одновременно установите ножки.
4. Приварите двери и загерметизируйте соединения с рамой. Установите створки и ручки.
5. Используйте отрезанные стенки цилиндра в качестве перегородок, сварив их внутри вертикального резервуара.
6. Соедините два сосуда друг с другом сваркой. Установите трубу дымохода и обварите ее.
7. Прикрепите ребра теплообменника к обоим корпусам. На этом печь готова.

Несколько слов о том, как сделать плотные дверцы для печи длительного горения. Технология проста: из узких стальных полос, приваренных к внутренней поверхности створки, формируется швеллер, куда впоследствии набивается графито-асбестовый шнур. Главное, четко определить место расположения паза. В конце весь металл необходимо обезжирить и покрасить в 3 слоя с перерывами на сушку.

Совет. Перед покраской сваренную печь желательно расплавить, чтобы выгорела вся старая краска.

Изготовление пиролизной двухкамерной печи

Схема сборки этой высокоэффективной буржуйки во многом аналогична «Коллайдеру», только используется 1 газовый баллон, а трубы диаметром 57 и 20 мм добавляются из материалов (в теплообменник и подачу вторичного воздуха соответственно). Процедура следующая:

1. Вырезать в баке отверстия для загрузочной дверцы и под установку теплообменника. Размеры площадки для него 260 х 200 мм.
2. Сделайте зольник и установите двери, как описано выше. Сварить ножки.
3. Сделайте теплообменник, разрезав трубы в шахматном порядке между двумя листами металла. Соблюдайте межосевые расстояния, указанные на чертеже.
4. Трубу 20 мм согнуть под углом 90° и приварить к теплообменнику. Прикрепите последний к отверстию, вырезанному в цилиндре.
5. Приварите вторичную камеру к дымоходу. В качестве крышки используйте полукруглую заготовку, которая раньше была стенкой цилиндра. Утеплитель готов.

Примечание. При использовании стандартного баллона алгоритм работы не меняется, только зольник нужно сделать больше (размер указан на чертеже).

Немного о том, как правильно подавать воздух во вторичную камеру печи длительного горения. Перед установкой конец трубки необходимо заглушить, а по бокам сделать 5-6 надрезов в виде латинской буквы V. Затем труба вставляется в отверстие в верхней части теплообменника и обваривается. Если вы делаете буржуйку своими руками из трубы, взятой вместо баллона, вам потребуется сварить заднюю стенку и переднюю панель из металла толщиной не менее 4 мм.

Фото процесса сборки буржуйки

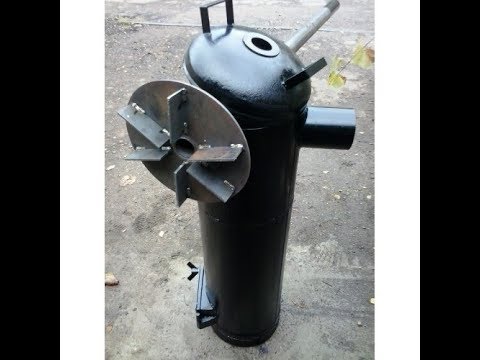

Изготовление буржуйки на видео

Сборка каменки «Бубафоня»

Технология изготовления этой буржуйки одна из самых простых. Берем газовый баллон на 50 литров, отрезаем верхнюю часть по заводскому шву, после чего делаем следующее:

1. Свариваем решетку из арматуры периодического профиля диаметром 20-24 мм и устанавливаем согласно схеме Рисунок. Вырежьте отверстие внизу и поместите дверцу зольника.
2. В отрезанной крышке сделать отверстие для воздуховода, а снаружи баллона приварить стальную полосу для герметизации.
3. К одному концу трубы 57 мм сваркой прикрепите дисковый груз с приваренными воздухораспределителями, а на другой поместите воздушную заслонку.
4. Установить трубу дымохода.
5. Вставьте воздуховод в топку и наденьте крышку.

Для справки. Многие домашние мастера не ставят в печь типа «Бубафоня» колосниковую решетку и дверку зольника. Это упрощает работу, но усложняет эксплуатацию: после сжигания дров корпус приходится переворачивать, чтобы вытряхнуть золу.

Как установить буржуйку и дымоход

При размещении дровяных обогревателей важно соблюдать правила пожарной безопасности. Особенно это касается печей наших экспертов, верхняя часть которых может раскаляться докрасна при максимальных режимах работы. Здесь требования такие:

1. В гараже или в загородном доме, построенном из кирпича или других негорючих материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от корпуса печи.
2. В теплице буржуйку нельзя ставить вплотную к растениям и стеклянным наружным стенам.
3. В деревянном доме полы под печью покрыты металлическим листом, выступающим из топки на 700 мм. Ближайшие стены также покрыты металлом для предотвращения возгорания.

Отдельный вопрос из чего сделать дымоход для печи. Алюминиевая гофра точно не подходит, так как температура газов на выходе достигает 200-400°С в зависимости от режима работы. Какие варианты допустимы:

• обычная стальная труба с тонкими стенками;
• дымоход из кровельной или нержавеющей стали;
• изолированный дымоход сэндвич.

Наконечник. Предпочтительнее брать последний вариант дымохода — двустенную трубу с утеплителем из базальтового волокна посередине.

Для создания хорошей тяги верх трубы размещают на высоте 4 м и более, если измерять от решетки. Особенно требовательна к тяге буржуйка Бубафони; для него газоотвод сделать выше, чтобы потом не возникало вопросов, почему печка дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником конденсата, хотя многие домашние мастера этого правила не придерживаются.
