Самодельные банные печи из трубы 530: чертежи, видео инструкция

Практически каждый владелец загородного дома или дачи мечтает иметь на своем участке парную банку. В результате одни заказывают возведение небольшого сооружения строительным бригадам, а другие занимаются этим самостоятельно. Но построить и сделать отделку бани – это только полдела. Главное, для хорошей парной нужна печь-каменка. И не обязательно тратить деньги на ее покупку.

Ознакомившись с видео инструкцией и несложными чертежами сделать хорошую печь можно своими руками. Понадобятся для этого самые простые материалы, основным из которых будет труба 530.

Выбор проекта для печи в баню

Самодельные каменки дизайнерскими изысками и стильным внешним видом не отличаются, но помещение парной объемом до 20 куб. метров отапливают качественно и быстро. По своей конструкции печи из трубы разделяются на два вида:

1. Вертикальная банная печь их трубы 530. Конструкция похожа на обычную буржуйку, но, кроме отделения для топки, имеет еще водяной бак для нагрева воды и емкость для закладки камней. Это довольно компактная модель, которая занимает немного места, поэтому подойдет для небольших парных. В то же время главным ее недостатком является то, что поддувала и дверцы топки находятся в парной, а также она обладает меньшей тепловой эффективностью.

2. Горизонтальная каменка. Конструкция также включает в себя бак для воды и емкость для камней, но при этом дверцы топки и поддувала можно вывести в соседнее помещение или на улицу. Горизонтальная печь из трубы занимает больше места, однако, благодаря большей длине топки и ее низкому расположению увеличивается площадь нагрева камней и улучшается теплообмен воздуха в парилке.

Выбор самодельной печи зависит от планировки и размеров парной, и от индивидуальных предпочтений владельца бани.

Особенности самодельной печи из трубы

Конструкция каменки включает в себя следующие элементы:

• топку;
• предназначенную для камней емкость, которая может быть расположена как внутри, так и снаружи корпуса;
• дымоходную трубу;
• камеру для сбора золы;
• водонагревательный бак, который может быть частью корпуса или располагаться над камерой с камнями.

Камеры между собой отделяются решетками-колосниками.

Достоинства

Печи для бани из трубы являются не единственным вариантом, который можно выполнить своими руками. Но они имеют ряд неоспоримых достоинств:

1. Большая толщина

   стенок имеет отличную теплоемкость, что позволяет сохранять тепло в парной даже после сгорания топлива.
2. Металл, из которого изготовлены трубы, обладает механической прочностью и выдерживает значительные перепады температур.
3. За счет круглого сечения трубы топочное отделение конструкции получается куполообразной или цилиндрической формы. Это способствует максимально эффективному распределению тепла и созданию естественной тяги.
4. С помощью выполненной из трубы самодельной каменки, помещение прогреется за 40–60 минут.
5. Конструкция из металла, в отличие от кирпичной печи, не нуждается в возведении фундамента.
6. Под воздействием температурной и водной коррозии толстостенная труба разрушается не так быстро, поэтому выполненная из нее печь при грамотной эксплуатации прослужит не один десяток лет.
7. Собрать металлическую каменку можно самостоятельно. Для этого нужно только иметь небольшие навыки обращения со сварочным аппаратом и инструментами по металлу.

Больших затрат закупка материалов для изготовления самодельной печи не требует. А если в хозяйстве найдется подходящий кусок трубы, банная каменка обойдется практически бесплатно.

Подготовка материалов и инструментов

Перед изготовлением печи для бани из трубы нужно изучить видео инструкцию и чертежи, а также подготовить рабочее место. Это может быть крытый навес на улице, домашняя мастерская или гараж.

Для работ понадобится:

1. Металлическая труба с толстыми стенами длиной в 1,2–1,5 метра и диаметром от 500 до 650 мм. В конструкции она будет выполнять роль топки и водяного бака.
2. Труба из металла для дымохода с толщиной стенок в 2–4 мм и диаметром в 120–150 мм.
3. Стальная труба для оборудования каменки с диаметром в 350 мм. Толщина ее стенок должна быть от 5 до 8 мм.
4. Металлические навесные гаражные петли.

5. Несколько листов из металла с толщиной стенок в 2–4 мм и размерами от 600 до 800 мм.

6. Готовые чугунные колосники или 500 мм металлической арматуры диаметров в 12–18 мм.
7. Водопроводная труба с нарезной резьбой длиною в 50–80 см и диаметром в ? дюйма. Такого же диаметра водопроводный кран с внутренней резьбой.
8. Ручной или полуавтоматический сварочный аппарат.
9. Набор слесарного инструмента.
10. Электрическая дрель.
11. Болгарка с зачистными и отрезными дисками.

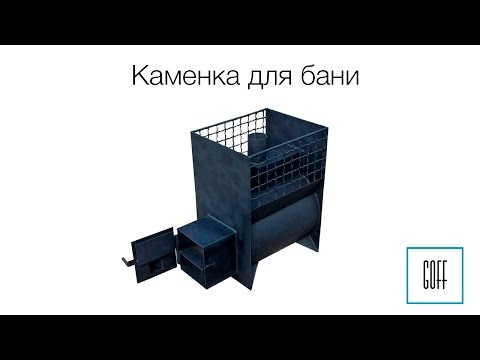

Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.

8. Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.

9. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
10. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
11. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
12. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
13. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.

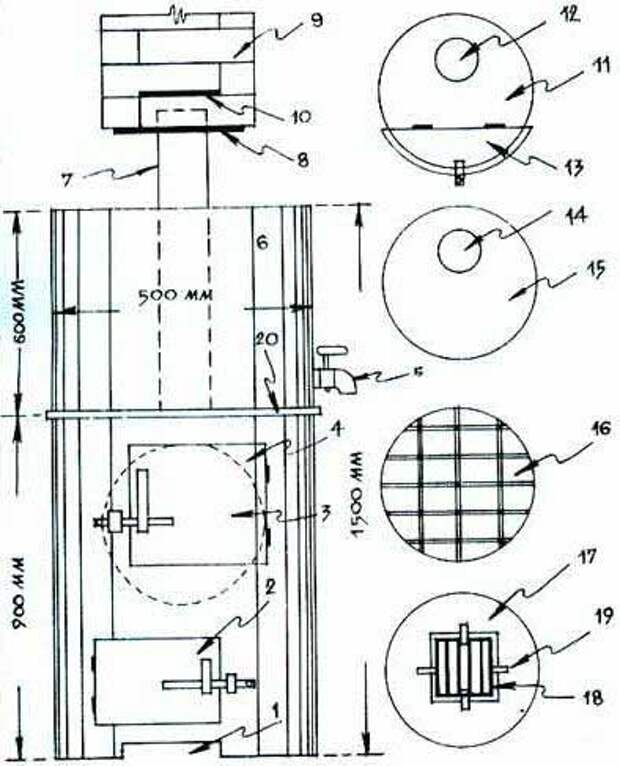

Вертикальная банная печь из трубы 530

Если помещение парной небольшое, то его можно оборудовать вертикальной конструкцией.

Технология изготовления своими руками:

1. Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.
2. Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.
3. Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.

4. Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.

5. Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.
6. Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.

Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.

Установка и эксплуатация печей из труб

Эксплуатация металлических печей связана с риском получения ожогов и возникновения пожара. Поэтому при их монтаже необходимо выполнять следующие правила:

1. Устанавливать над уровнем пола на бетонный или кирпичный фундамент высотой от 20 см.
2. Перед дверцами поддувала и топливника расположить металлический лист.
3. Расстояние от деревянных стен бани до горячих поверхностей печи должно быть не менее 1 метра.

Бак для воды должен заполняться перед растопкой бани. В сухой горячий бак воду заливать нельзя, поскольку может возникнуть приводящий к ожогам паровой удар.

Посмотрев видео инструкцию и разобравшись с чертежами можно своими руками сделать печь для бани из трубы. Задача эта окажется действительно несложной. Конструкция получится с высоким КПД и, при правильной установке и эксплуатации, совершенно безопасной. Главное, выполнять все этапы работ строго по инструкции, не нарушая технологии.

Рекомендации по выбору подходящей печи для бани из трубы с пошаговой инструкцией

Конструкция печки на основе железной трубы напоминает обычную буржуйку. Для агрегатов банного типа характерно наличие каменки и бака для нагревания воды.

Перед тем как приступать к постройке прибора, делают чертёж конструкции.

Без этого начинать работу крайне рискованно, поскольку многократно возрастает вероятность ошибок, которые приводят не только к некачественной работе и быстрому выходу агрегата из строя, но и к проблемам со здоровьем у человека во время использования устройства.

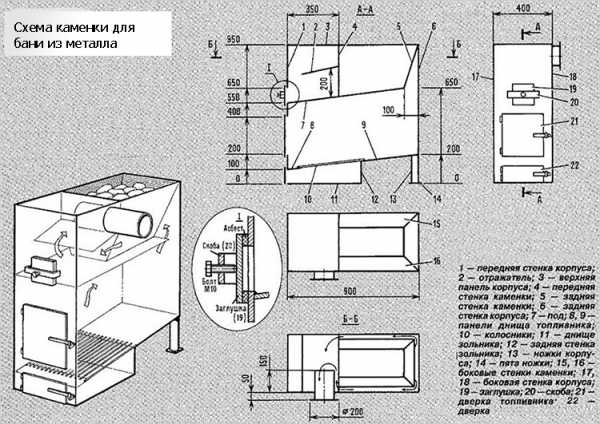

Чертежи банных печей из трубы

Печь для бани состоит из нескольких элементов, присоединённых последовательно друг к другу посредством электрической или газовой сварки:

• Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, топка, колосники.
• Из емкости (бака) для нагрева воды. Иногда ее делают не отдельным элементом, а продолжением корпуса.
• Из дымоотводной трубы.
• Из искрогасителя, устанавливаемого на дымоход.

Вода идёт по переточным трубам внутри ёмкости и выводится при помощи патрубков для холодного и горячего водоснабжения.

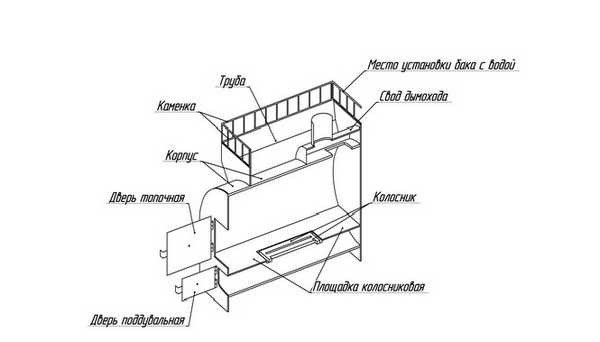

Фото 1. Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

• Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
• Задняя стенка полностью заваривается, на фасаде монтируется дверца.
• Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
• При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
• Внизу бака приваривают кран с вентилем.

Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться.

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

• Отрезают часть трубы длиной примерно 0,8 м.
• Зачищают отрезные края.
• Снизу приваривают днище — круг такого же диаметра, что и сама труба.
• Вырезают внизу проём поддува.
• Монтируют колосники. Они располагаются несколько выше отверстия поддува.
• Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

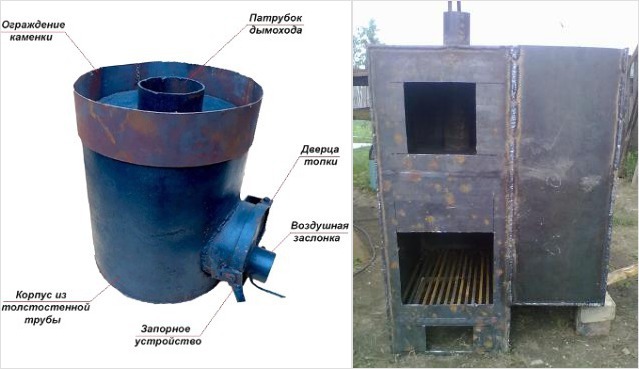

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!

Банная печь из 530 трубы своими руками

В том случае, когда возникает необходимость соорудить топку для парилки, существует возможность пойти по простому пути за счет использования металлической трубы и инструментов в виде сварочного аппарата и болгарки. При этом потребуется минимум времени для достижения требуемого результата – обустройства печки для бани. Изготовление не предполагает установку ограждений, а ее возможности в плане обогрева помещения определяются 20 м 3 . Что касается конструкции предлагаемого устройства, то она может быть как горизонтальная, так и вертикальная.

Процесс изготовления печи

Чтобы приступить к процессу обустройства печи для бани, потребуются следующие заготовки:

• труба на 426 мм при толщине стенки от 5 мм;
• 5-миллиметровый листовой прокат;
• небольшие по длине отрезки труб;
• 2-миллиметровый лист из стали;
• металлопрокат.

Цель применения листового проката – вырезание двух кругов, диаметр которых должен соответствовать размеру используемой трубы. Круги привариваются к торцам трубы, но с одним исключением. Один круг остается цельным, а в другом вырезается 150-миллиметровое отверстие. В результате цельная заготовка становится дном будущей печи, а та, что с дыркой, – выводом для дымохода.

Далее необходимо озаботиться тем, чтобы изготовить дверцы. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. На ней должны быть установлены петли, а также – запорное устройство, дополненное регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого применяется труба на 76 мм. В качестве заслонки предполагается использование металлического круга толщиной 2 мм, приваренного к 5-миллиметровой проволоке.

Завершающим действием процесса изготовления печи является обустройство ограждения каменки. Это делается посредством сваривания металлического цилиндра, диаметр которого должен быть немногим больше по сравнению с размером печи. Оптимально, если данный цилиндр будет одеваться с небольшим усилием.

Описанные выше мероприятия отличаются простотой исполнения, но если нет соответствующего опыта, то их осуществление может вызвать затруднения. Поэтому желательно сначала изучить должным образом чертеж печи и просмотреть фотографии уже собранного устройства, чтобы получить правильное представление о том, как должен выглядеть предлагаемый для сборки тепловой агрегат.

Что необходимо для изготовления печи?

1. Сварочный аппарат.
2. Инструменты, способные обеспечить резку металла. Хотя лучший вариант – найти возможность использования специального станка для нарезки соответствующих заготовок.
3. Стальная труба на 630 мм при толщине стенки от 10 мм.
4. Поддувальная дверца 125 на 250 мм, топочная – 250 на 250 мм и предназначенная для каменки – 375 на 375 мм, включая оснащение петлями.
5. 10-миллиметровый стальной лист.
6. Колосник, выполненный из чугуна, который должен представлять собой решетку, востребованную с целью обеспечения тяги.
7. Чугунные заготовки 50 на 50 мм.
8. Арматура.
9. Труба на 120 мм для обустройства дымохода.
10. Около 35 штук шамотного кирпича, имеющего нестандартные размеры – 250x125x

Этапы работ самостоятельного изготовления печи

Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.

Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.

На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.

Варятся бока для дверок с помощью использования листа, учитывая проход через стену.

Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.

Сборка стального каркаса окончена, который теперь требует установки на место. После этого приступают к футеровке с целью создания условий по снижению тепловых потерь. Для этого применяется шамотный кирпич (250x125x40). Во время подгонки кирпича требуется его нумерация.

Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.

Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.

На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски. Это позволяет исключить контакт стальной части печи с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата. Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.

Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.

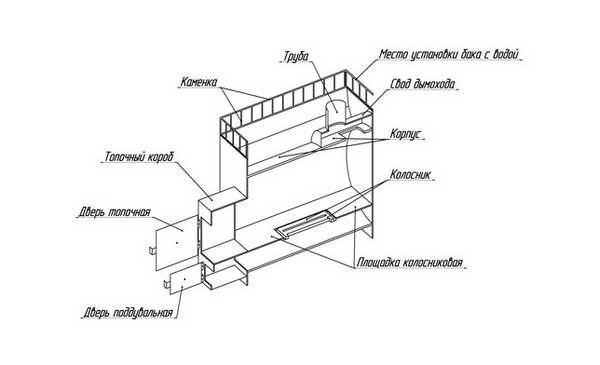

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

1. Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
2. Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

1. Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
2. Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
3. Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
4. Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

1. Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
2. Оснащение зольника и топки дверцами.
3. Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
4. Оборудование бака краном.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.

Печь для бани из 530 трубы

Печь изготовлена из трубы диаметром 530мм толщиной 8мм, и листового металла 8мм.

Масса камней 141кг.

Максимальный объем парильного помещения-22 куб. м.

Диаметр дымохода 133мм.

Печь из трубы 530 мм с охватом 3 помещений

Эксплуатация предлагаемого варианта печи дает возможность обеспечить прогрев 3 отдельных помещений, изолированных друг от друга. Под этими помещениями следует понимать предбанник, помывочную и парную.

Оснащение такой печи может включать внешний отбойник применительно к каменке, который создает условия для увеличения температуры камней, а также он выполняет функцию искрогасителя. Работа отбойника возможна в 2 положениях: растопка и искрогаситель. Если выбрано положение растопка, то это способствует увеличению тяги в ситуации, когда дымоход не прогрет. В результате эксплуатация печи становится более эффективной, а на выходе дымохода уменьшается искрообразование.

Конструкция печи отличается простотой, что никоим образом не сказывается негативно на ее надежности. Печь включает в себя весь необходимый комплект элементов:

• бак, выполненный из нержавейки;
• большую топку, длина которой составляет 60 см;
• открытую каменку, оснащенную ребрами для препятствования стеканию воды.

Топка печи изготавливается из металлической трубы диаметром 530 мм при толщине стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного зольника и возможность регулировки процесса горения дров.

Для окраски используется термостойкая эмаль, которая после первой протопки кристаллизуется, что приводит к появлению защитных свойств этого вещества.

Банная печь из трубы 530 мм. Обзор новой конструкции. Модернизированная.

Печь из трубы для бани своими руками: чертежи, [24 фото]

Часто для обогрева парной и других банных помещений устанавливают металлическую печь. Конструкция компактна, но быстро прогревает комнаты. Купить хороший заводской агрегат может не каждый хозяин, поэтому многие владельцы с минимальными навыками работы болгаркой и сварочным аппаратом научились собирать такую печку самостоятельно.

Хорошей надежностью и длительным сроком службы отличается печь из трубы большого диаметра. Как сделать ее в домашних условиях, разберем в нашей статье.

Содержание статьи

• 1 Виды трубных печей
  • 1.1 Горизонтальная
  • 1.2 Вертикальная
• 2 Какой металл подойдет
• 3 Подходящие размеры труб
  • 3.1 530 мм
  • 3.2 640 мм
  • 3.3 426 мм
• 4 Читаем маркировку труб правильно
• 5 Выбор оптимального размера печи
• 6 Схемы и чертежи самодельных печей
• 7 Печка из трубы своими руками: пошаговая инструкция
  • 7.1 Необходимые материалы и инструменты
  • 7.2 Сборка и сварка
    • 7.2.1 Печи вертикального типа
    • 7.2.2 Печи горизонтального типа
  • 7.3 Колосник
  • 7.4 Варианты отделки
  • 7.5 Монтаж фундамента
  • 7.6 Установка печи
  • 7.7 Обустройство дымохода

Виды трубных печей

По устройству, форме топки они бывают горизонтальными и вертикальными. Отличия, преимущества, применение каждого из типов опишем подробнее.

Горизонтальная

Это банная печь продолговатой формы с углубленной топкой, которая идет горизонтально, что позволяет сразу загружать большой объем дров и быстро прогревать парилку. А при условии выноса части топки в предбанник, еще и эту комнату. Ее удобно использовать в комплекте с подвесным баком для воды. Большая длины топки греет одновременно и большее количество камней, за счет чего в парной улучшается конвекция теплого воздуха.

Горизонтальная печка отлично подойдет для просторных бань. Для удобства чистки, растопки, загрузки топлива, топку рекомендуется выносить в предбанник.

Готовая конструкция отличается сложным процессом сборки, но получается прочной, с высокими показателями теплоотдачи.

Основное преимущество горизонтального типа ‒ равномерный прогрев всех уголков помещения, чем вертикальная печка похвастаться не может.

Вертикальная

Этот вид ‒ экономичный вариант для небольшой бани. По виду очень схожа со стандартной буржуйкой. Такую печку ставят не только в баню, но и в гараж, летнюю кухню. Она не занимает много места. Загрузка дров выполняется вертикально. Вся конструкция печи располагается в парилке, что вызывает неудобства при растопке и чистке зольника.

Диаметр вертикальной печи равен диаметру используемой для ее изготовления трубы. Сразу под каменкой идут колосники, сверху каменки ‒ площадка под закладку камней, возможно присоединение бака для нагрева воды. Такая самоделку изготовить гораздо проще, чем горизонтальную, и займет это меньше времени.

Минус вертикального типа ‒ хороший прогрев стен помещения, а вот пол и воздух вверху парной прогреваются плохо.

Но этот недостаток не касается оригинальной «ракетной печи». Конструкция с боевой ракетой не имеет ничего общего, кроме внешнего вида. Отличается высоким КПД, экономичным расходом дров и хорошей теплоотдачей. Бывает с открытой и закрытой топкой. Для бани предпочтительнее второй вариант.

В «ракете» в горизонтальный отсек загружаются дрова, в вертикальной части поджигаются. Подойдет она только для небольшой сезонной баньки.

Какой металл подойдет

При подборе и осмотре металлических труб для будущей печи важно обращать внимание на такие детали:

• прочность металлической заготовки;
• толщину трубы;
• отсутствие дефектов, сильной коррозии металла.

Чтобы устранить дефекты, нужно в проблемных местах наварить заплатки подходящего размера с небольшим запасом.

Что касается состава металла, то не рекомендуется брать легированную или сталь с высоким содержанием углерода. Допустимое содержание углерода в стали не должно превышать 2%.

Определить, высокоуглеродистый металл или нет, можно по виду искр при шлифовке наждачной бумагой или насадкой на болгарке, дрели. Про высокое содержание углерода говорят белые искры звездочками, которые сыпятся в разные стороны. На низкое содержание углерода указывают желтые искры, которые падают прямолинейно. Легированная сталь ‒ это оранжевые, ярко-красные искры.

Изготавливать печь можно как из круглой трубы для бани, так и из листового металла. Если в первом случае форма будет приближенной к цилиндрической, то во втором печной агрегат получится прямоугольным.

Выбирая в качестве заготовки круглую трубу, владельцы бань получают ряд преимуществ:

1. С трубой проще работать. По сути в распоряжении готовый топливник, который не нужно кроить.
2. Экономный расход материала позволяет сократить денежные траты.
3. В круглой печи процесс тепло и воздухообмена в разы эффективнее.
4. Срок службы круглой печки получается большим, чем прямоугольной из листового металла.

Помимо подбора материала важно разработать чертеж, схему будущего изделия, указать расположение, способ крепления всех конструктивных элементов.

Это упростит процесс сборки агрегата.

Подходящие размеры труб

Стальная труба как основное сырье для печи ‒ это целый ряд плюсов. Среди них:

• устойчивость к повреждениям;
• хороший уровень теплоотдачи;
• быстрый нагрев помещения;
• минимальное расширение при нагреве;
• использование любого типа топлива;
• минимальное количество сварных швов.

Недостатки металлической печи ‒ такое же быстрое остывание помещения, как и нагрев, неравномерное распределение тепла в помещении. Для их устранения печь часто обкладывают кирпичом.

530 мм

Для парной стандартных размеров хорошо подойдет труба размером 530 миллиметров. Изготовленная из нее печь получится достаточно мощной, дрова будут гореть долго, обеспечивая хорошую производительность. Бывает в горизонтальном, вертикальном исполнении.

640 мм

Хороший вариант материала для большой парилки в банном комплексе. Габаритная топка позволяет сразу размещать много дров, увеличивая перерыв между загрузками до 8 часов.

426 мм

Этого диаметра хватит для небольшой парилки в сезонной постройке, где в одном помещении прием банных процедур совмещен с мытьем или обливанием холодной водой.

Важно отметить, что литые трубы без швов ‒ отличный вариант для мелких деталей печи, их диаметр не превышает 250 мм. Для изготовления основной части печи лучше брать куски спиральных труб ‒ они надежные, а стоить будут как лом металла. Если такие не найдутся, стоит взять прямошовные.

Читаем маркировку труб правильно

Делать выбор в пользу определенного типа труб нужно с учетом толщины стали, диаметра. Когда, к примеру, на маркировке указано «500*7», то 500 ‒ это диаметр в миллиметрах, 7 ‒ толщина стенок в миллиметрах.

Для банных печей допустимо использовать толщину металла от 7 до 13 мм.

Выбор оптимального размера печи

Первый шаг ‒ рассчитать объем отапливаемого помещения. Поэтому измеряем ширину, длину, высоту парной и перемножаем между собой. Результат нужно поделить на два. Полученная цифра ‒ приблизительное количество киловатт, которое потребуется на обогрев помещения. Но нужно учитывать, что сверху еще будут лежать камни, которые придется нагреть, воду, чтобы мыться. То есть количество киловатт умножаем еще 3. Полученная цифра подойдет для утепленной парной, в которой душевая находится отдельно. Для неутепленной бани это значение умножается еще на 1,5.

Чтобы понять, какой понадобится объем топки, конечную мощность делят на 0,5‒0,6. Результат получают в литрах. Для вычисления линейных размеров объем топки возводят в кубический корень.

В размерах банной печки важно придерживаться следующих пропорций:

1. Объем топки к сечению дымоходной трубы должен находиться в соотношении 1 к 10.
2. Габариты топки к площади помещения ‒ 1:50, 1:70.
3. Глубина топки к общим размерам печи ‒ 1:2, 2:3.

Самыми популярными размерами печей считаются следующие:

1. Размер топочной части 55*55 см. Высота печи 90‒143 см. Средняя мощность 16 кВт. Может помещать от 60 до 150 кг лежачих камней. Хватит для обогрева помещения до 22 куб. м в объеме.
2. Габариты топки 63*63 см. Высота печки от 98 до 158 см. Получится выполнить загрузку камней на 70‒170 кг. Чтобы нагреть за час парную, хватит объема 35 куб. м. Средняя мощность 28 кВт.
3. Большая топка 73*73 см имеет вместительность до 250 кг камней. Как правило, при полной загрузке такой печи хватит жара минимум на 6 часов в помещении объемом до 50 куб. м.

Если с определением габаритов печи возникают трудности, то лучше взять консультацию у опытного печника или найти проекты печей из труб подходящих размеров в интернете.

Схемы и чертежи самодельных печей

Правильно составленный чертеж ‒ это сокращение времени монтажа, минимизация ошибок. На бумаге важно изобразить не просто подробную конструкцию печки с разных ракурсов, но и способ крепления деталей, размеры каждого элемента.

На фото выше наглядный пример горизонтальной печки. Схема топки с выносным водяным баком изображены отдельно. Под готовое изделие предусматривается фундамент. Нужно сделать отступ от стены 20 см.

Здесь схематично показана работа горизонтальной печи, ход огня и дымовых газов. Водяной бак подключен и закреплен к верху стены.

Вот чертеж печки из трубы с разных ракурсов с выведенной дымоходной трубой. В части потолка, стены, где дымоход будет выходить на улицу нужно провести утолщение в 12 см. Выступ трубы над крышей ‒ минимум 50 см.

Вот печка с горизонтальной загрузкой топлива. Общая высота ‒ 800 мм, длина ‒ 900 мм, ширина ‒ 600 мм. Для устойчивого положения снизу приварены металлические ножки. Камни укладываются сверху на решетке. К такой конструкции допустимо подключать теплообменник.

Вот схематичный принцип работы вертикальной печки из металлической трубы с присоединенным баком масла (отработки). Довольно сложный вариант для изготовления в домашних условиях. Без опыта браться за его сборку не стоит.

Вариант банного котла с горизонтальной загрузкой дров. Стрелками показано направление движения горячих газов. Для повышения теплоотдачи мастера рекомендуют обкладывать агрегат кирпичом. В этом случае прогрев помещения выйдет более равномерным.

Трубная печка из толстой стали. На схеме отмечены общие размеры прибора, отдельно вынесены ключевые элементы и принцип их соединения.

Печка из трубы своими руками: пошаговая инструкция

Ниже разберем поэтапно, как самому сделать печь дома, как сваривать между собой отдельные ее детали, как установить и отделать ее.

Необходимые материалы и инструменты

В процессе работы понадобится следующий набор:

1. Для топки, водяного резервуара ‒ кусок трубы 500‒550 мм в диаметре, толщиной 8‒15 мм, длиной 1,5 м.
2. Для каменки ‒ кусок трубы толщиной до 8 мм, диаметром 310‒340 мм.
3. Для дымохода ‒ кусок трубы толщиной 2‒5 мм, диаметром 150 мм.
4. Кусок листовой стали толщиной до 12 мм.
5. Колосник заводской или прутья арматуры, чтобы сварить самостоятельно.
6. Дверцы для топки, зольника, петли.
7. Дуговой сварочный аппарат с электродами или полуавтомат.
8. Болгарка с кругами по металлу, шлифовальными насадками.
9. Электрическая дрель, другие слесарные инструменты.

После подготовки инструментов можно приступать к основной части работы.

Сборка и сварка

Вертикальные, горизонтальные печи имеют различия при соединении деталей. Поэтому разберем создание каждого типа по отдельности.

Печи вертикального типа

Для небольшой печки хватит куски трубы длиной в 1,5 м.

Порядок действий следующий:

1. Обустраиваем фундамент под печь. Он должен быть больше размеров печи с каждой стороны хотя бы на 20‒30 см. Обязательно усиление арматурой. Рекомендуемая высота фундамента над полом 20 см (можно больше). Сверху укладываем кирпичи.
2. Берем кусок трубы длиной 1 м. Внизу аккуратно болгаркой вырезаем отверстие 50*200 мм. Низ должен быть полностью ровным. Эта часть послужит поддувалом, зольником.
3. Теперь нужно усилить дно топки, что будет над дверцей поддувала. Из листа металла режем круг толщиной минимум 12 мм. По центру будет колосник.
4. От дна печи делаем отступ 50 мм. Режем проем под топку. Средние размеры дверки – 250*300 мм. Проще купить готовую и приварить петли.
5. Сверху топки привариваем по углам кусок металла прямоугольной формы. Получится своеобразный отсекатель. Горячий воздух, который будет проходить между стенками трубы и отсекателя, лучше прогревает стенки печки.
6. Сверху топки размещаем каменку. Низом будет решетка из прутьев. Толщина прутьев ‒ от 12 до 16 мм. Делаем отступ до 1 м и сваркой крепим каменку к топке. Дверцу к ней также можно купить готовой.
7. Верх каменки закрываем железным баком для воды. Его можно сварить из куска металла, который остался. Хватит длины 1,5 м. Оставляем отверстие под трубу, делаем крышку, крепим кран.

Мастера рекомендуют не браться за сварочный аппарат, болгарку, не имея навыков работы с ними.

Печи горизонтального типа

Фото: банная печь в виде паровоза

Для сборки горизонтальной печки берется кусок трубы длиной 0,8 м. Важно учесть, что в такой конструкции водяной бак в трубу не монтируется. Топку удобно сделать выносной.

В остальном порядок работ следующий:

1. Заливаем фундамент под будущую печь.
2. Из листа металла толщиной 1‒1,2 м вырезаем прямоугольник 40*80 см. По центру привариваем колосник.
3. Полученную заготовку привариваем к будущей печи. Швы от сварки на колоснике должны быть сверху, тогда на них будет меньше приходиться нагрузки.
4. Переднюю стенку печки делаем шириной 60 см, высотой 70 см прямоугольной формы.
5. Спереди болгаркой вырезаем проемы под топку, зольник. Фиксируем на петлях дверцы.
6. Задняя стенка 70*90 см вырезается болгаркой также в форме прямоугольника.
7. Вверху корпуса печки в задней части вырезаем проем 150*150 мм. Из кусков металла формируем свод. Вырезаем место для приваривания трубы.
8. Сваркой ввариваем трубу. Свод послужит дном каменки. Впереди проделываем стенку.

Все швы зачищаем. Водяной бак допустимо прикрепить к задней части печи.

Колосник

Колосник ‒ это решетка, что выставляется внутри печи, чтобы была хорошая тяга при горении топлива. Его можно купить готовым нужных размеров или сделать самому.

Для самостоятельной сборки:

1. Из куска металла вырезаем заготовку по размерам трубы.
2. В этой пластине отрезаем центр. Важно, чтобы по краям остались места под сварку.
3. Привариваем по горизонтали, вертикали металлические прутки.

Швы зачищаем. Колосниковая решетка готова.

Варианты отделки

Для придания металлической печи аккуратного вида необходимо провести наружную отделку. Один из вариантов ‒ воронение металла. Поверхность покрывают специальным химическим составом. Печь приобретает красивый блеск и надежную защиту от коррозии.

Статья по теме: «Как правильно обложить железную печь кирпичом в бане»

Чтобы увеличить теплоотдачу печи и сделать ее красивее, часто печь обкладывают кирпичом.

Кирпичная облицовка бывает трех видов:

1. Сплошная. Основное назначение ‒ быстрая теплоотдача. Стенки печки вокруг обкладываются кирпичом.
2. Экран. Формируется как стенка из кирпича, перегородка. Тепловой экран увеличивает теплоотдачу, повышает безопасность, комфорт отдыха людей, сидящих рядом с печкой.
3. Конвектор с продухами. Отличный вариант для любой по площади парной. В кирпичной перегородке оставляют отверстия, в которые встраиваются дверцы. Для улучшения воздухообмена их открывают.

Допустимо проводить и окрашивание печи. В продаже есть специальные термостойкие составы. Брать лучше темные оттенки, которые придают поверхности шероховатости, тогда тепло будет распространяться по помещению с максимальной отдачей. От алюминиевых красок лучше отказаться.

Пользователи часто ищут:

• Печка из кирпича для бани своими руками
• Как оштукатурить печь

Монтаж фундамента

В зависимости от габаритов печи нагрузка на фундамент будет разной. Правильно определить, собрать подходящий тип фундамента под печку поможет статья (перейдите по ссылке).

Установка печи

При установке печи важно строго соблюдать требования пожарной безопасности.

В деревянной бане расстояние от стен до корпуса печи должно быть минимум 1 м. Перед дверью топки пол на дистанции 1,5 м должен быть защищен огнеупорным материалом, листом железа. Ставить печь лучше на бетонный пол или невысокий (от 20 см) фундамент из кирпича.

Обустройство дымохода

Все нюансы монтажа дымоходной трубы разных видов (металл, кирпич, керамика, сэндвич-панели).

Собрать печь-самоделку умелыми руками не составит труда. Если придерживаться основных правил техники безопасности, можно сделать надежную конструкцию, которая обогреет банные помещения, сделает отдых комфортным, атмосферу уютнее.

делаем своими руками из 530 труб, схемы, чертежи и размеры самодельной горизонтальной печи

Металлические печи из труб в большинстве случаев сложно назвать эстетичным предметом интерьера, так как, все-таки, основное их функциональное предназначение – быстро и качественно обогреть парилку. Однако отличительной чертой такой печи является возможность ее самостоятельного изготовления, что значительно снижает затраты при установке бани.

Особенности выбора

Печь для бани из трубы — самый распространенный вариант отопительного прибора для парилки любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и при эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печи.

При выборе конкретной печи необходимо учитывать размеры и планировку двухместного номера, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуется устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много места в комнате. Конструкция такой установки предполагает наличие не только топочного отсека, но и дополнительной площадки для укладки камней, а также бака с водой для отопления. Внешне печь напоминает классическую печь.

Если выбор пал на эту разновидность, то следует помнить, что представленный вариант имеет более низкие теплотехнические качества, а его топочные дверки и поддувал размещены в двухместном номере.

Если позволяет место, предпочтение следует отдавать горизонтальному варианту. Предусмотрены также площадки для укладки камней и емкость для нагрева воды, но дверцы и зольник находятся в конце установки, а потому их можно разместить за пределами двухместного номера, например, в предбаннике или на улице баня, что значительно упрощает процесс растопки.

Площадь нагрева камней значительно увеличивается за счет большей длины этого варианта, в парилке увеличивается естественная конвекция теплого воздуха.

К основным достоинствам стальных труб для банной печи можно отнести:

• механическая устойчивость покрытия;
• надежный отвод тепла;
• низкий коэффициент расширения при нагреве;
• способность сохранять тепло даже после сжигания дров;
• возможность использования любого вида топлива;
• минимум сварных швов;
• пар для быстрого разогрева.

Нельзя обойти вниманием пару минусов металлоконструкций:

• металл быстро прогревается, но так же быстро и остывает, то есть нужно достаточно часто доливать топливо для поддержания необходимой температуры воздуха;
• тепло распределяется по пространству неравномерно.

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает по таким критериям, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

При выборе трубы металлической для отопления бани обратите внимание на следующие моменты:

• проверьте прочность конструкции;
• убедитесь, что поверхность не повреждена и не покрыта коррозией;
• при наличии дефектов необходимо выполнить армирование приварными металлическими накладками;
• В коррозионно-активных зонах можно делать функциональные отверстия.

Не берите высокоуглеродистую или легированную сталь. Они не годятся для изготовления печи. Предпочтительно выбирать сталь с содержанием углерода до 2%. Рассчитать высокоуглеродистый материал можно по состоянию искры при трении поверхности наждачной бумаги. Он имеет искры белого цвета в виде звездочек, разлетающихся в разные стороны, тогда как искры малоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае того же испытания легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи изготавливаются не только из металлических труб, но и из листовой стали. Чаще из этого материала выходят прямоугольной формы.

По сравнению с этой установкой круглая труба имеет следующие преимущества:

• металлическая труба намного проще в плане изготовления — по сути, это уже готовая топка, в отличие от листов, которые надо резать , вырезаны, собраны и сварены; 9трубы 0031
• – самый экономичный вариант;
• процесс теплообмена с окружающим воздухом при наличии круглой банной печи более эффективен;
• по движению дымовых газов готовая круглая труба также оказывается более избирательной;
• срок службы круглой печи больше, даже если сравнивать прямоугольные и цилиндрические трубы из одного материала.

Схема и размеры

При выборе наиболее предпочтительного варианта трубы необходимо учитывать внутреннее сечение и толщину стали. Для этого смотрим на маркировку: например, указано «400*7», значит 400 мм — диаметр, 7 мм — толщина стенки профильной трубы. Для банных печей рекомендуется использовать трубы диаметром 500-600 мм и толщиной 7-13 мм, но это не обязательно, выбор размера металлической трубы зависит от площади помещения. парная и необходимый объем воды.

Самый распространенный размер трубы для бани – 530 мм; такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастаться просторными парилками, их используют, скорее, действительно, для мытья, а не для длительного отдыха, и тогда сюда ставят небольшие печи, например, диаметром 426 мм. Если позволяет площадь парилки, то подойдет труба диаметром 630 мм.

Вертикальные

Печи вертикального типа обычно имеют компактные размеры. Колосниковые прутья и каменка находятся друг под другом, а потому диаметр топки равен диаметру трубы. Изготовление этой разновидности не представляет сложности.

Горизонтальный

Сборка горизонтального варианта требует более кропотливой работы. Трубчатые печи используются для парилки, они отличаются высокими прочностными показателями и создают условия для эффективной передачи тепла воздуху помещения сауны.

Различия между вертикальными и горизонтальными типами печей:

• пламя в вертикальной трубе идет коротким путем к дымоходу в верхней части конструкции, горячие газы немного касаются стенок корпуса, а в основном расположены посередине;
• горизонтальный вариант пропускает горячий газ в верхнюю часть установки, после чего газ выбрасывается в дымоход за счет разрежения воздуха;
• конструкция вертикальной печи качественно прогревает стены бани, но пол и воздух в верхней части помещения не способны эффективно прогреваться;
• горизонтальный вариант обогревает все части помещения, кроме зоны, примыкающей к полу, и места под топкой.

Перед созданием печи любого типа, а особенно горизонтальной, необходимо сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры и четко следуйте данной инструкции. Ошибки, допущенные при изготовлении печи, могут повлиять не только на эффективность установки, но и угрожать здоровью туристов. Кроме того, это значительно упрощает процесс установки.

Мастеру, впервые решившемуся на эту работу, лучше воспользоваться готовым чертежом или установить типовую модель.

Как сделать самому?

Выбрав вариант трубы, и начертив размерную схему, приступаем к самостоятельной сборке печи.

Основные требования к установке самодельной печи для бани:

• установка трубы производится на фундамент с отступом от стены 200 мм, даже если монтируемая печь имеет небольшой вес;
• в месте выхода металлической трубы наружу необходимо сделать утолщение 120 мм;
• 500 мм — минимальный выступ трубы над кровлей;
• все деревянные части обработаны изоляционным материалом со слоем глины;
• поверхность дымохода в зоне между перекрытием и кровлей проходит этапы оштукатуривания, на материал наносится известковый раствор;
• Полки должны быть расположены рядом со стеной, где стоит духовка.

Для работы потребуются следующие материалы и инструменты:

• Отрезок трубы для корпуса банной печи;
• отрезок трубы для отвода газа;
• Лист металлический толщиной 10-12 мм;
• элементы топки, их можно купить или изготовить самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
• болгарский;
• сварочный аппарат.

Как было отмечено выше, сделать печную арматуру своими руками можно, но покупные детали обойдутся вам недешево, но все равно ускорят работу, а результат будет более эстетичным.

В основе технологии сборки вертикальной разновидности лежит 1,5-метровый отрезок трубы.

Сборка вертикальной версии происходит на определенных этапах.

• Разрабатываем опалубку для фундамента квадратной формы. Для определения размера следует прибавить к диаметру стороны полтора метра. Для армирования необходимо поместить арматуру в бетон. Минимальная толщина фундамента 200 мм. После застывания бетона на поверхность укладывают кирпичи.
• Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот отрезок будет служить золой золы. Убедитесь, что нижняя часть заготовки абсолютно плоская.
• Укрепляем дно топки над дверкой продуло. Вырезаем металлический круг толщиной 12 мм и устраиваем в центре листа решетку, представляющую собой сетку с размерами ширины прутьев, соответствующими расстоянию между ними.
• Отступаем от дна примерно 50 мм и вырезаем отверстие под топку. Параметры двери – 250х300 мм. Приварить петлю и оборудовать створку.
• Вверху топки монтируем прямоугольный квадрат из металла, приваренный по углам к трубе, служащий резцом. Воздух, который будет распространяться между стенками трубы и краями этого листа, будет лучше нагревать стенки прибора.
• У нас есть обогреватель над конструкцией. Разрабатываем его нижнюю часть из решетки с прутьями толщиной 12-16 мм. Оттяните вверх на 50-100 мм и приварите. Дверца выполнена по принципу топочной дверки.
• Резервуар для воды можно сделать из оставшегося листа длиной 1,5 метра, его дно закроет верх нагревателя. В середине диска, который должен заварить дно, просверлите отверстие под трубу. Организуем съемную крышку, внизу формируем кран.

Готовая вертикальная печь для сауны. Для изготовления не нужны дорогие материалы и современные высокотехнологичные инструменты. Но все же у мастера должна быть наваренная практика.

Для изготовления горизонтальной печи потребуется отрезок трубы длиной 0,8 метра. Дверь обычно устанавливают в предбаннике, вмонтировать в трубу бак для воды в такой конструкции невозможно.

Принципы сборки включают несколько этапов.

• Первый этап опять же обустройство фундамента. Делаем так же, как и при установке вертикального варианта.
• Вырезать в металле прямоугольник 400х800 мм с параметрами толщиной 100х20 мм, вварить в центр решетку.
• Внутрь будущего обогревателя ввариваем вырезанную заготовку. Следите за тем, чтобы сварные швы решетки находились вверху, а не внизу. Тогда они получат меньшую нагрузку.
• Вырезать прямоугольную металлическую плоскость, закругленную вверху, шириной 600 мм, высотой 700 мм. Это будет передняя стенка печи.
• В передней делаем отверстия под топку и зольник, монтируем дверцы.
• Для задней стенки делаем прямоугольник, вырезанный из металла. Параметры заготовки — 700х900 мм.
• Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырежьте участок в арке под место последующей сварки трубы, выдвиньте его вперед на 100 мм.
• Приварить трубу. Арка — нижняя часть утеплителя. Делаем переднюю стенку.
• Резервуар для воды, купленный или сваренный вручную, установленный на задней части конструкции.

После сборки печи любого типа необходимо очистить ее от накипи и ржавчины.

Остановимся подробнее на некоторых аспектах монтажа самодельной печи.

Фундамент

Первый этап строительства печи. Она должна проводиться в соответствии со всеми правилами и требованиями.

Для создания выполняем следующие действия:

• сбиваем квадратную опалубку высотой 200 мм;
• ровными квадратами 200х200 мм выкладывают арматуру продольно и поперечно в один слой;
• элементы арматуры закрепить вязальной проволокой в ​​местах стыков;
• по краям решетки вбиваем четыре отрезка арматуры, к ним крепим решетку.

Через две недели после заливки необходимо открыть окна и двери в помещении, и проложить фундамент мокрой тряпкой. Это предотвратит появление трещин на поверхности. На пару недель тряпки рекомендуется намочить.

Решетка

Решетка представляет собой специальную решетку, предназначенную для обеспечения тяги.

Собрать решетку также несложно. Для этого:

• вырезать из металла прямоугольник необходимого параметра, то есть так, чтобы он полностью соответствовал внутренним размерам трубы;
• вырезаем в подготовленной плите центр так, чтобы по краям были участки для сварки;
• приваривать металлические стержни горизонтально или вертикально.

Советы по изготовлению

Прежде чем приступить к сборке банной печи своими руками, Воспользуйтесь советами профессионалов.

• Попробуйте достать обрезные спиральные трубы, они более аккуратные, не такие эллиптические и сделаны из более подходящей стали. Их также можно купить по цене металлолома. Можно использовать бесшовные трубы, но только для изготовления мелких предметов.
• Многие предпочитают использовать металлопрокат из нержавеющей стали для сборки топки, бака для воды и дымохода. Это хороший вариант, но нужно помнить, что для сварки потребуется использование электродов из нержавеющей стали или специальной сварочной проволоки.
• В процессе работы рекомендуется приварить опоры к трубе, чтобы она не катилась и не усложняла работу.
• При сооружении вертикальной модели требуется оставить не менее 1/3 диаметра топки с отверстиями для выхода дыма в дымоход.
• Наружную дверь для камней рекомендуется размещать так, чтобы во время работы она была направлена ​​в противоположную сторону от места отдыха людей. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на раскаленные камни во время поддержание тепла.
• Многие мастера советуют размещать сварной шов под решеткой, так как соединительные швы разрушаются в первую очередь под воздействием температуры.
• Наружные стенки дымохода рекомендуется утеплить толстым слоем минеральной или базальтовой ваты для снижения вероятности коррозии внутри конструкции.
• Перед розжигом бак необходимо заполнить водой — влага, попавшая на металлическую поверхность, может вызвать ожоги от удара пара.
• Для декора металлическую печь рекомендуется покрыть огнеупорной краской.
• Если печь покрыта краской, то перед установкой ее лучше прогреть на свежем воздухе. Таким образом, лишняя краска сгорит, не причинив вреда человеческому организму.
• Накройте печь кирпичным экраном. Это обеспечит более равномерное распределение нагретого воздуха, а также убережет остальных от сильных ожогов.

Удачные примеры

Узнайте по фото в интернете варианты вертикальных и горизонтальных печей. Среди них есть и эстетичные расписные модели, и более простые разновидности, но конструкция, изготовление и монтаж особо не отличаются. Для этого не обязательно быть профессионалом, главное соблюдать схему и указанные размеры.

Облицовка кирпичом

Для того, чтобы сделать металлическую печь более эстетичной, рекомендуется обложить ее кирпичом.

Примеры оформления могут отличаться.

• Сплошная облицовка. Обеспечивает быструю теплоотдачу, что несколько снижает производительность отопительного прибора. Выполняет чисто декоративную функцию.
• Теплозащитный экран. Это небольшой каменный забор. Увеличивает тепло и создает комфортные условия для гостей в непосредственной близости от печи.
• Облицовочный конвектор с воздуховодами. Самый универсальный вариант. Подходит для любой металлоконструкции, независимо от площади помещения.

Выжигатель

Еще один удачный пример декорирования металлической конструкции – воронение. Этот метод представляет собой обработку поверхности химическими составами, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой продержится дольше, если предварительно тщательно очистить металлическую поверхность. Для этого не нужно покупать профессиональные составы, можно самостоятельно приготовить раствор бутилового спирта (4 грамма), ортофосфорной кислоты (150 грамм) и воды (1 литр).

После очистки и удаления остатков кислоты необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Распылять состав будет удобнее.

Окраска

Для покраски металлических печей теперь можно найти специальные термостойкие краски. При выборе типа краски нужно помнить, что более гладкая и блестящая поверхность отдает гораздо меньше тепла, а шероховатая труба, окрашенная в темный цвет, максимально рассеивает тепло. Алюминиевая краска для этой цели не рекомендуется.

Банная печь, изготовленная своими руками — это не только отличная альтернатива заводскому варианту, но и возможность реализовать проект, который будет соответствовать индивидуальным условиям — парилка, предпочтения по качеству пара (сухой или мокрый), личные потребности .

Видео мастер класс по изготовлению банной печи из трубы смотрите ниже.

чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

1. Особенности: плюсы и минусы
2. Виды и характеристики
3. Подготовка
4. Материалы (править)
5. Схемы и чертежи
6. Изготовление и установка
   • Горизонтальная печь
   • Вертикальный
7. Полезные советы

Среди любителей отдыха на природе или приверженцев здорового образа жизни вряд ли найдется тот, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной баней. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство печи из цельного кирпича требует определенных навыков и умений, кроме всего прочего, такая печь занимает больше места, и купить ее можно в строительном магазине, но она стоит определенных денег. В то время как металлическая печь является более экономичным вариантом и ее гораздо проще изготовить самостоятельно, не говоря уже о том, что эту работу можно доверить сварщику.

Печь, изготовленная самостоятельно с учетом техники безопасности, не представляет угрозы для жизни и здоровья человека, так как ее герметичный корпус не выделяет при работе угарный газ.

Особенности: плюсы и минусы

Исходным материалом для металлической банной печи может быть не только труба или цилиндр, также используется листовая сталь.

Листы обычно изготавливают из корпуса в виде прямоугольного параллелепипеда, но эта форма имеет свои особенности:

• листы необходимо предварительно разрезать, разрезать и соединить вместе с помощью сварочного аппарата;
• в итоге такая печь будет стоить дороже;
• цилиндрическая топка лучше проводит тепло;
• исходя из траектории движения дымовых газов, более предпочтительно круглое сечение;
• плоские стенки более подвержены прогоранию, чем трубы из точно такого же материала.

В чем преимущества металлических печей:

• цилиндр лишь немного уступает сферической форме по теплопроводности;
• толщина стенок водопроводных или газопроводных труб позволяет добиться высоких показателей теплопроводности;
• печь можно перемещать, она прочная;
• стоимость изготовления такой печи очень низкая, так как обрезки труб часто продаются по низким ценам;
• подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
• многие фабричные изделия такого рода изготавливаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
• Кроме того, такие приборы термостойкие, коррозионностойкие, долговечные и легко переносят перепады температур.

Конечно, у таких печей есть свои недостатки — обработка толстой металлической трубы требует применения как физической силы, так и инструментов для определенного вида работ.

Типы и характеристики

По расположению в пространстве печи из труб делятся на следующие виды:

• вертикальные;
• горизонтальный.

Вертикальная печь похожа на буржуйку, но имеет отличия — дополнительный контейнер для камней и контейнер для воды.

Вертикальная самодельная печь занимает меньше места , что имеет большое значение при малых габаритах парилки, однако по этой же причине уступает горизонтальной печи по времени горения и интенсивности теплоотдачи . В процессе сгорания топлива тепло идет вверх, боковые стенки не успевают сильно прогреться. В горизонтальной топке процесс идет иначе — так как нагретый воздух на пути к дымоходу одновременно прогревает и свод корпуса. Исходя из этого, понятно, что КПД горизонтальной печи будет выше, чем у вертикальной. Основным недостатком такой конструкции считается расположение поддувала и дверей топки непосредственно в парилке.

Топливо в вертикальной трубе будет гореть быстрее, если дверца зольника не будет закрыта, тем самым перекрыв доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, тогда как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи охват нагревательных камней больше и конвекция горячего воздуха выше, кроме того, дверцы поддувала и топки, которые расположены в самом конце трубы, делают ее можно вынести их из парилки. И первый, и второй вид можно сделать своими руками.

Подготовка

Конечно, печь, сделанная своими руками, не будет обладать изысканным внешним видом или оригинальностью, но свою функцию выполняет не хуже заводской и отлично обогревает парилку площадью до 20 м2.

В первую очередь труба должна выполнять свои основные функции. , а именно равномерно поглощать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря об основных характеристиках труб, необходимо учитывать не только диаметр сечения и толщину стенки, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда доступна.

Если говорить о стандартной ванне, то оптимальными считаются следующие размеры:

• диаметр секции — 0,5-0,55 м;
• толщина стенки — 8-12 мм.

Следует отметить, что чем больше диаметр, тем выше будет расход дров.

Обратите внимание на качество материала: для изготовления печи в баню подходят только стальные трубы, а сталь не нужна высокоуглеродистая. Он не подходит для профильных работ, так как его швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, которые появляются при взаимодействии металла и наждачного кольца – белые искры будут разлетаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию, а детали из нержавеющей стали не подойдут. Наилучший вариант – сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с помощью наждачной машинки: искры от взаимодействия с металлом будут оранжевого, красного или ярко-белого цвета.

Ни в коем случае нельзя использовать чугун, так как он портится при контакте с водой.

Другие преимущества стальных труб:

• устойчивость к механическим повреждениям, высокая теплоотдача и низкий коэффициент расширения при нагреве;
• сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эту информацию более подробно.

Круглые трубы классифицируются по размеру их внутреннего диаметра. Вторая цифра указывает на толщину стенок, последующие дают информацию о ее типе и других характеристиках. За единицу измерения принято брать миллиметр. Если трубы профилированные, первые два символа обозначают максимальный размер поперечного сечения, третья цифра — толщину стенки. Показания «530 на 10» означают, что диаметр трубы по внутренней стенке 530 мм, толщина 10 мм, наружный диаметр 550 мм с погрешностью +/- 5 мм с учетом бокового допуска, который составляет 10%. К эллиптичности применяется преимущественно допуск по расходу.

Толщина стенки трубы также будет различаться.

Трубы водопроводные подразделяются на следующие подвиды:

• облегченные;
• обычный;
• укрепленный.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, их толщина 6-12 мм, номинал 6, 8 или 10 мм.

Эта информация нужна для того, чтобы сразу правильно подготовить материалы для будущей печи. Оптимальный вариант диаметра трубы 0,5 м, что предполагает и хорошую теплоемкость, и комфортную работу. Трубы номиналом 500 мм и более имеют шаг 10 мм и обычно относятся к трубам большого диаметра. Гораздо проще сразу подобрать трубы, подходящие друг другу по диаметру сечения и толщине стенки, чтобы облегчить себе задачу составления концентрической конструкции и уменьшения зазоров между ними.

Трубы являются одним из наиболее часто запрашиваемых товаров. , так что особо щепетильно их регулировать не имеет смысла. Трубы диаметром от 250 до 400 мм имеют широкий диапазон выбора. По возможности для изготовления банной печи отдавайте предпочтение обрезкам спиральных труб (их обозначение — ГОСТ 20295 85). По сравнению с прямошовными трубами (ГОСТ 10704-91) они имеют меньшие значения эллиптичности, более точны и продаются по той же цене, что и металлолом. Цельнолитые трубы без швов еще лучший вариант, но годятся только для изготовления мелких деталей, так как их диаметр не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место — это может быть как гараж, так и домашняя мастерская.

Материалы (править)

Для выполнения работ потребуются следующие материалы:

• сама труба, которая понадобится для создания топки и емкости для воды, ее диаметр должен быть от 500 до 600 мм ( оптимальным считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
• труба, которая впоследствии станет вместилищем для камней — ее диаметр около 400 мм;
• дымоход — диаметр 120-150 мм, толщина 2-4 мм;
• листы металлические в количестве нескольких штук, размерами около 600 на 800 мм, толщиной около 8-12 мм;
• шарнирные металлические петли;
• небольшая часть водопроводной трубы с резьбой диаметром 1/2-3/4 дюйма, длиной 50-80 мм и водопроводного крана с резьбой внутри такого же диаметра;
• отрезки прутьев из арматуры — длина около 500 мм, диаметр от 12 до 18 мм, подходят готовые чугунные решетки для твердого топлива;
• цементная композиция;
• кирпичи;
• песок.

Обратите внимание, что топливный отсек, дымоход и котел желательно делать не из черного металла, а из нержавеющей стали. Хотя это связано с некоторыми трудностями, так как для их сварки потребуются электроды из той же нержавейки или специальная проволока для сварки.

Необходимые инструменты:

• приспособление для сварки элементов;
• любой прочный резчик по металлу;
• электроды;
• кран врезной;
• прокат для ножек;
• асбестовый шнур;
• дверные ручки.

Схемы и чертежи

Перед началом работы необходимо определиться, какой тип печи — вертикальный или горизонтальный, будет предпочтительнее. Затем создайте рабочий чертеж с учетом всех параметров – габаритов устройства, конфигурации его компонентов, габаритов.

Если это первый опыт самостоятельного изготовления печи, то логичнее обратиться к готовым чертежам и схемам для изготовления типовой модели устройства, это поможет избежать ошибок и дальнейшей некорректной эксплуатации Единица. Более того, неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена ​​печь:

• На участке, где планируется установка устройства, выкапывается котлован размерами 50 х 70 х 70 см.
• Дно карьера засыпано мелким гравием. Учтите, что толщина слоя должна быть не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
• Далее необходимо приготовить цементный раствор из расчета следующего соотношения компонентов: на 1 часть цемента взять 4-5 частей песка, разбавить водой до получения сметанообразной однородной смеси. Засыпьте слой щебня и дайте затвердеть — обычно этот процесс занимает 24 часа.
• Для создания гидроизоляции рубероид укладывается на затвердевший цементный слой в несколько слоев.
• Окончательно заливается слой рубероида бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого нужно разгладить получившийся слой.

После высыхания фундамента обустраивают глиняную площадку, на которую впоследствии укладывают кирпичи тех же размеров — 0,7 м на 0,7 м. В результате кирпичная площадка должна быть высотой около 15-20 см. В для предохранения стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются глиняным составом. Оптимальная длина для этой конструкции – 120 см, при этом плита располагается не менее чем в 20 см от нее.

Неважно, какой печью будет оборудована будущая баня — горизонтальной или вертикальной — в любом случае она будет оснащена каменкой. В этой статье мы не будем касаться темы выбора камней (наиболее рекомендуем использовать речную гальку, бальзат, кварцит, тальк или габбродиабаз), все таки теплоемкость зависит от утеплителя. Нельзя просто засыпать печь камнями, так как в этом случае баня не прогреется и все тепло осядет в трубу в виде копоти.

Сначала нужно определиться, будет ли ТЭН проточным или открытым. В первом случае камни будут омываться дымовыми газами, установка режима в этом случае достаточно проста — достаточно в несколько этапов выбрать и разместить различные камни, пока не будет достигнут нужный эффект. Есть нюансы – парить в этом случае можно только при использовании самого качественного древесного топлива и добавлять пар только при использовании воды. В случае с открытой печью этих требований нет, но ее создание реализовать сложнее.

Самый простой тип открытой печи – поддон, установленный на топке. Такое устройство подходит только для горизонтального вида печи. Но есть сложности — предварительные расчеты, а также изучение опытных образцов, так как необходимо точно соблюдать площадь контакта между камнями и стенками печи. Меньшей точности требует другой тип нагревателя, в котором нагрев происходит за счет дымовых газов, но такой прибор сложнее в изготовлении.

Без должного опыта лучше всего отдать предпочтение вертикальной печи — в ней нагреватель и бак для воды нагреваются последовательно. Для более опытных людей лучше сделать параллельную печь, вода в этом случае нагревается быстрее. Самой сложной в изготовлении является колпаковая печь, у которой печь еще и открытая.

Изготовление и монтаж

Нельзя забывать, что взаимодействие с печью напрямую коррелирует с рисками как возможных ожогов, так и пожароопасностью, поэтому во избежание возможных последствий необходимо применять определенные правила установки печи и учитывать особенности его эксплуатации. Он не обязательно будет круглой формы – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так уж и сложно. Несмотря на то, что сама печь верхнего монтажа имеет небольшой вес, теплообменник необходимо устанавливать на высоте не менее 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным, а может быть собран из бетонных блоков.

Обязательным условием также является наличие металлического листа размерами 0,5 на 0,7 м перед топкой и дверкой поддувала. Двери непременно должны распахиваться внутрь предбанника или парилки.

Наименьшее расстояние между дымоходом, а также другими обогреваемыми металлическими частями печи, дымоходом и деревянными панелями стен и потолка — 1 метр.

Заполнять бак водой лучше всего до растопки бани — попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.

Внимательно осмотрите все детали. Перед сваркой их между собой, по окончании монтажа, не забудьте проверить пробным обжигом его характеристики: работоспособность, работоспособность катушки. Сходите в парилку, оставайтесь внутри – оцените нагрев окружающего воздуха.

Горизонтальная печь

При изготовлении горизонтальной печи своими руками порядок действий будет следующим:

• Резка топки болгаркой — часть трубы необходимого формата (в строгом соответствии со схемой) . Как правило, эта труба будет от 0,7 до 0,9м в длину.
• Изготовление колосников из металлических каркасов, а также прутьев арматуры, параллельных каркасу, расстояние между которыми должно быть около 50 см.
• Колосники усилены внутри топки. В случае использования готовых металлических конструкций их загибают на металлические уголки, предварительно приваренные внутрь.
• Сверху вырезается отверстие, которое в дальнейшем будет служить дымоходом, его размер от 15 до 20 см. От задней стенки лучше всего сделать отступ на 15 см, чтобы горячий воздух тоже принимал участие в теплообмене , а не просто удаляется в кратчайшие сроки.

Некоторые настаивают на том, чтобы прорезать отверстие прямо в самой задней стенке трубы, но делать этого не рекомендуется, так как из-за таких манипуляций впоследствии снижается КПД печи, а расход топлива увеличивается.

Следующим шагом будет вырезание листа металла размером, соответствующим задней стенке, и приварка к нему. Если на схеме указано наличие печи, то лист, относящийся к задней стенке печи, должен быть большего размера, чтобы он своей верхней частью создавал вместилище для камней. В передней стенке вырезается паз, который впоследствии станет зольником и топкой.

Сваркой крепится фасад и окончательно навешиваются двери – их обычно либо изготавливают самостоятельно, либо приобретают в специализированном магазине.

Вот и все — банная печь готова. Перед применением металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций необходимо проверить возможности агрегата, проведя первую контрольную печь.

Вертикальная

Проектирование вертикальной печи абсолютно идентично созданию горизонтальной печи, за исключением нескольких моментов. Отличительной особенностью является прямое положение трубы в пространстве, когда оба конца образуют не заднюю и переднюю поверхности, а соответственно верхнюю и нижнюю. В таких печах секция для расположения камней находится непосредственно в топочной камере, в результате изготовление такого узла будет несколько сложнее в исполнении, но и нагретый воздух будет более насыщенным.

Этапы производства.

• Сначала в трубе необходимо вырезать окно, которое будет служить поддувальной канавкой для подачи кислорода к горящему топливу, а также будет собирать продукт распада топлива — золу. Отступив от нижнего края трубы на 40 мм, вырежьте болгаркой или ножовкой паз в виде параллелепипеда, который впоследствии будет размером примерно 80 на 240 мм.
• В этой же оси нужно вырезать еще один паз для хранения в нем топлива — отступить от верхнего края продувочного отверстия от 180 до 200 мм. Процедуру резки нужно производить очень аккуратно и максимально аккуратно, так как эти отрезанные отрезки впоследствии будут служить дверкой топки и поддувала.
• Над уровнем топки есть лоток для хранения камней. Отмерьте от переднего края топки от 120 до 180 мм, вырежьте паз в форме круга диаметром около 350 мм. Обратите внимание, что эта канавка должна быть смещена на 90 градусов по отношению к окружности трубы.
• Следующая труба обрезается до длины, равной внешнему диаметру большей трубы. Далее нужно отрезать верхушечную часть на три четверти, чтобы придать материалу форму совка.
• К задней части с пазом приваривается глухая стенка, к передней части в свою очередь крепится заглушка с подвижной дверцей в форме полукруга, которая в дальнейшем будет использоваться как емкость для камней и доп. жидкости к камням во время паровой бани.
• Этот вырез вставляется в трубу-основу таким образом, чтобы ее наружный отступ был от 20 до 30 мм со свободным пространством вокруг него. Далее отверстие тщательно обваривается по периметру. По мере необходимости он фиксируется изнутри с помощью арматурных стержней.
• Из листа металла вырезают круглый диск, который по внутреннему диаметру равен основной трубе. В центре диска вырезается прямоугольник – по размерам он должен легко вместить чугунные решетки. Если их нет, внизу приваривают прутья арматуры, которые образуют решетку из колосников.
• К основанию топливного бака с помощью сварочного аппарата прикрепите трубу основания на 20 см выше воздуходувки.
• Вырежьте основание воздуходувки из стального листа. Снизу печь ставится на небольшие ножки.
• Следующим шагом нужно сделать чан для воды, при этом дымоход должен пройти прямо через него. Основная труба используется в качестве боковых стенок, дно одновременно является верхним сводом топки.
• Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, затем на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое в дальнейшем стать дымоходом.
• В это же отверстие вставляется часть дымохода так, чтобы он выступал за края на 100-120 мм.
• Дно резервуара для воды вставляется в дымоход и приваривается непосредственно над контейнером для камней. Дымовая труба должна быть сбоку площадки в виде совка.
• По всему периметру заваривается чан для воды, снизу делается отверстие, в которое вставляется кран.
• Петли приварные для установки дверей к кузову. Проверьте наличие утечек, наполнив бак водой. Далее нужно провести первую пробную печь.

Полезные советы

Чтобы печь была не только функциональной, но и радовала глаз, ее можно покрасить огнеупорной краской – термостойкая краска не только придаст ей нужный цвет, но и поможет защитить металл от коррозии.

Также можно обложить кирпичом, который не только выполняет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет нагретый металл.
