Печь из металла для бани своими руками: чертежи металлической печки, схема и размеры железной конструкции

размеры, схемы и выбор материала

Широко известный в узких исторических кругах нидерландский исследователь тамошней старины Нильс ван Брекелен, в одной из своих работ упоминал о беспрецедентном случае. Печной мастер, некий Людвиг Зеедорф, в паре со своим подмастерьем Клаусом, фамилию которого история, увы, не сохранила за один календарный год, от Рождества 1852 до Рождества 1853-го сумел отстроить 83 полноценных голландских печи.

Если верить первоисточнику, то это достижение на широких просторах страны ветряных мельниц и тюльпанов так никто и не переплюнул. Поэтому когда встает вопрос, как построить печь для бани своими руками, всегда вспоминайте старого голландского мастера и его помощника. За какой-то год, они выдали целых восемь десятков печей, а вы стесняетесь осилить одну? Как-бы не так! Вперед, и с песней!

Оглавление

• 1 Муки выбора: выбираем тип печи
  • 1.1 Здесь куют металл
  • 1.2 Так ли прост кирпич
• 2 Чем кормить самодельную печь
• 3 Танцы вокруг печки
  • 3. 1 Время собирать камни
  • 3.2 Глухая и проточная каменка: принцип работы и предпочтение в выборе
• 4 Печных дел мастер
• 5 Бабы, глина!
  • 5.1 Наша песочница
• 6 Фундамент — основа основ
• 7 Кладка печи с порядовкой
• 8 Подготовка к запуску
• 9 Заключение

Муки выбора: выбираем тип печи

Изделия изготавливаются, как правило, либо из металла, либо из кирпича. И тот и другой материал имеют свои положительные и отрицательные стороны, о них подробнее.

Здесь куют металл

Самодельная печь из металла имеет ряд интересных качеств, которые недоступны в вариантах исполнения устройства из других материалов. Например:

• Изготовление и сборка печи значительно быстрее по срокам, чем возведение каменной. Нет необходимости в ожидании на созревание кладочного раствора в теле конструкции, не нужно производить предварительные разгонные топки;
• При условии качественной сборки и монтажа слабо подвержена линейным температурным и остаточным деформациям;
• Стыки и швы имеют монолитную структуру, естественно, что сварные швы накладывались специалистом и не имеют каверн, в своей структуре;
• Отсутствие трещин и микротрещин в конструкции печи сводит к минимуму вероятность отравления продуктами горения, в результате подсоса в банное помещение топочных газов.

Не стоит забывать, что по статистике 7 из 10 зарегистрированных случаев отравления угарным газом происходит в бане.

• Быстро нагревается, отапливаемая ей баня готова принять благодарных посетителей через 90 минут от начала растопки. Это утверждение справедливо, если термоизоляция помещения выполнена на уровне необходимых стандартов;
• Справедливости ради стоит сказать, что литая чугунная печь по своим качествам теплопроводности и теплоемкости очень близка к классической каменной. Однако, изготовление довольно проблематично;
• В конце концов, ремонт металлической печи более прост, доступен и часто сводится к проведению слесарных либо сварочных работ.

Так ли прост кирпич

В отличие от металлических каменные конструкции и, в частности, кирпичные давно и прочно заняли свое место в банном интерьере. И причин тому немало:

• Обеспечивает идеальный равномерный и прогнозируемый режим прогрева;
• Практически исключает образование паразитного и тяжелого пара;
• Самодельные банные печи из кирпича очень теплоемки.
  Да, она примерно в 2,5 раза дольше прогревается по сравнению со своей металлической сестрой, но в тоже время дольше отдае тепло, мягко и равномерно распределяют его во времени и пространстве. В то же время металлическая конструкция часто требует подтопки, для поддержания необходимых параметров в парном отделении;
• Самодельные топки для бани большого объема могут быть исключительно кирпичными. Альтернативой им выступают цельнолитые чугунные каменки с закладкой по камню в пределах 180-250 кг, но они бывают только промышленного изготовления. Самодельная такого класса — нонсенс;
• Ввиду большой массы требует организации полноценного фундамента, с хорошей развязкой по плоскости пола. Металлические, особенно самоделки, сваренные из стального листа в этом плане менее требовательны к качеству основания;

Словечко от Бывалого!  Часто в процессе эксплуатации самодельная печка для бани, изготовленная из стального листа категорически не выдает необходимые параметры в плане термоаккумуляции и теплоотдачи. Выходом может служить сооружение внутренней футеровки из огнеупорного кирпича. Этот ход в большинстве случаев исправляет ситуацию и повышает уровень и качество теплотехники, но кратно возрастает нагрузка на основание. Так что хороший фундамент никогда и ни при каких условиях лишним не бывает.

• Требует постоянного использования и не любит резких перепадов температур, особенно в так называемых «горячих» своих частях. Поэтому во избежание образования микротрещин в теле печи необходимо проведение дежурных протопок. Безусловно, это повышает расходы на топливо, но, увы, высокое банное искусство требует жертв.

Чем кормить самодельную печь

Выбор топлива, которым будут отапливаться конструкции, вроде бы настолько прост, насколько и риторичен. Традиционно, созданные печи — это конструкции на дровах. Все верно. И дух дровяной, который испускают несравним ни с чем.

И дрова прогревают помещение и также отдают тепло. Взять тот же уголь. Он быстро отдает пиковую температуру, пока сгорают летучие вещества, а потом сгорает углерод, долго удерживая жар в угольном пироге. Легкого мягкого пара по такой схеме не получишь.

Уникальный случай. Качественный антрацит практически не дает сажи, дарит низкое пламя и ровный жар. Поэтому единственной альтернативой дровам в безлесных районах может служить топливный брикет. Его наполнение разное, это и стебли подсолнечника и солома и лузга гречихи да и семяна того же подсолнечника.

Важно! При закупке брикета всегда оценивайте его влажность и степень гомогенизации, то есть измельчения и однородности первоначального сырья, при максимально возможной плотности. Именно такой брикет сможет стать близкой альтернативой дровам и дать необходимые показатели по калорийности сгорания.

Можно использовать в качестве топлива природный газ — тема, безусловно, интересная, но имеющая мало общего с реальностью. Дело в том, что работоспособные группы безопасности газовой автоматики, способные работать в условиях высоких температур выпускаются исключительно на Западе, преимущественно итальянцами и имеют промышленное предназначение и совсем уж бессовестную для нашего обывателя цену, выражаемую исключительно в твердой, а не в отечественной валюте.

Возможно, благополучно реализовав задачу по изготовлению печи, работающей на природном газу в очень недорогом и надежном варианте, можно вполне себе рассчитывать на установку своего бронзового бюста на родине героя.

Танцы вокруг печки

Попробуем разобраться в устройстве, которое имеет классическая или, если желаете, стандартная печка для бани.

Начнем с каменки. Именно камни — ключевое значение в процессе аккумуляции и передачи тепла в пространство парильного помещения. Их нужно искать, оценивать и приобретать заранее. Ибо на дороге они, как правило, валяются крайне редко, а стоят немало.

Время собирать камни

Самодельная печь должна быть максимально энергоэффективной. Так вы и попаритесь вдоволь и дрова еще останутся. Она в обязательном виде имеет в своей конструкции отделение в котором уложены камни.

При общем довольно таки невзрачном виде они выполняют колоссальную работу. Аккумулируют первый, так называемый «быстрый жар», а потом отдают его в окружающее пространство, в невидимом человеческому глазу, инфракрасном спектре. Особенности такого излучения в том, что оно очень эффективно нагревает неконтактные поверхности: стены, пол, потолок, системно прогревая все помещение.

Очень важный показатель, который определяет эффективность работы насыпки в каменке в таких, весьма своеобразных, устройствах — отношение теплоемкости камня к его теплопроводности. Хорошим вариантом выступает базальт. Такие распространенные горные породы, как доломиты, известняки, гранит и мрамор не годятся.

Глухая и проточная каменка: принцип работы и предпочтение в выборе

Этот раздел затрагивает такой вопрос, как непосредственное устройство печи. Пожалуй, начнем с варианта «глухоты» в которой каменка отделена от топки и воздействия дымовых газов глухой перегородкой. Это обеспечивает, с одной стороны:

1. Постоянную чистоту камней и отсутствие такой не совсем приятной процедуры как переборка, очистка и промывка камней.
2. Такая конструкция обеспечивает возможность поддавания пара во время горения топки.

Однако не стоит забывать, что глухая, открытая сверху печь, а точнее ее каменка имеет заниженные теплотехнические показатели и может использоваться в связке с металлической стальной конструкцией номинальной мощностью до 23 кВт и высотой потолков в парильном помещении до 225 см. В противном случае получить кондиционный годный пар будет весьма непросто.

Внимание! Самодельная печка в баню, имеющая глухую каменку не может быть кирпичной, по причине низкой теплопроводности кирпича, для эффективной передачи каменной насыпке тепловой энергии.

Теперь проточная каменка. Свое название она получила из-за того, что весь объем засыпки равномерно и быстро прогревается истекающими через нее дымовыми газами. Камни располагаются на мощном решете, непосредственно над топкой, а после кожуха каменки начинается дымоход.

В варианте, когда изготавливаются устройства последние практически не имеют ограничений по тепловой мощности, следовательно, по обогреваемому полезному объему бани. Однако придется смириться с рядом неудобств в обслуживании и эксплуатации такой конструкции:

1. Поскольку каменка закрыта, необходимо организовать герметичный люк в ее коробе, для обслуживания.
2. Топить такую печь можно только дровами или древесными топливными брикетами на основе древесины осины, тополя, сухостойной ольхи. Их использование минимизирует выделение сажи и смолистых веществ в исходящих топочных газах.
3. Подача пара возможна по осевшей серой золе-пушонке, практически дождавшись полного выгорания топлива в топке.

Мы недаром затронули тему камней и каменки. Именно в такой последовательности в старину, предварительно собрав и подготовив камни, определившись с типом конструкции, приступали к непосредственному возведению топки.

Печных дел мастер

Народная мудрость гласит: «Если камни кладет глупец, то он не строит, а разрушает». Поэтому прежде чем приступить к непосредственному процессу кладки необходимо определиться в ключевых вопросах по обеспечению хода работ сырьем и материалами:

• Все «горячие» части тела печи выполняются исключительно из огнеупорного кирпича. Подойдет и шамот и динас. Расшивка шва по огнеупору и рядовому кирпичу, по кирпичу и металлу выполняется толщиной 8-10 мм, именно такая норма сможет обеспечить необходимый запас для демпфирования термоусадочных явлений. Поскольку огнеупор и рядовой кирпич, точно как и кирпич и металл имеют различный коэффициент линейного расширения при нагреве это важно. Для ведения кладки лучше иметь запас готовых половинок и третьей кирпича, отформованных в заводских условиях. Колотый и резаный кирпич в термонапряженных местах использовать не рекомендуется;
• Все дверцы, задвижки, колосники топки должны выполняться из полнотелого литого чугуна. Именно этот материал готов обеспечить необходимую жаропрочность ответственных деталей при изготовлении печи для бани;
• Решетка каменки выполняется из массивного чугунного прута, стального швеллера или рельса. Хорошие результаты дает сталь типа 142 Г. Из такой, в советское время делали пальцы тракторных гусениц. При небольших габаритах каменки, которые имеет банная печь — практически готовое решение конструкции. Тем более такая сталь отлично наклепывается холодной ковкой, снимая внутренние напряжения. Часто можно встретить рекомендации об использовании бывших в употреблении железнодорожных рельс, как отменного материала для изготовления решетки каменки. Рекомендация весьма спорная. С одной стороны массивную рельсу не просто распустить на определенной длины отрезки, во вторых они весьма массивны для габарита конструкции, которой весьма скромный и своей подошвой перекрывают свободное истечение топочных газов, как бы подпирая их, а в третьих за демонтаж рельсов можно запросто схлопотать статью за вредительство на путях сообщений, а то не дай Бог и за диверсию.

Еще для кладки нужен раствор. Так как основными необходимыми свойствами обладает глиняно-песчаная смесь, так называемая болтушка, на ней и остановимся подробнее.

Бабы, глина!

Сделать печь для бани поможет глина. Как известно, глина бывает тощая и жирная. И дело никак не в объеме талии, а в способности связывать инертное вещество, например песок . Жирная глина это материнская порода, которая залегает на глубине, как правило, не менее 150 см от поверхности почвы. Добыть такую при копке подвала — не вопрос.

А если никаких землеройных работ в округе не предвидится, а глина нужна. Как быть? Тогда можно ожирить и тощую глину, например, с ближайшего оврага или промоины. Но перед эти необходимо провести небольшой тест на качество, а точнее, «на палку».

Старый и вечный способ печников прост до безобразия, как и все гениальное. Нужна ореховая, грушевая, яблоневая, сливовая или ясеневая молодая палка с корой, не важно, главное чтобы поверхность была гладкая. На худой конец пойдет и гладко оструганный держак от тяпки или лопаты. Глиняную болтушку хорошенько размешивают до густоты свежей деревенской сметаны и опускают в нее палку на 2/3 длины.

Как только начинается замутнение воды светлой взвесью, тут же сливается 1/3 воды и раствор оставляется в покое до полного осветления. Как только глина отстоялась воду сливают, а с осаженной глины снимают «шапку», верхний слой примерно 2,5-3 см. После этого опять проводят пробу на палку и если результат устраивает, глина расстаивается и идет в работу, если нет — операция повторяется.

Конечно же, в условиях современного рынка, можно приобрести готовую печную глину необходимых параметров, которая реализуется в сухом виде, в пакетах. Но некоторые предпочитают готовить глину самостоятельно.

Наша песочница

Несколько слов о песке. Песок должен быть промытый, просушенный и просеянный. Некоторые прокаливают на жаровне. Но это на любителя. Современной наукой чудодейственные свойства прокаленного песка пока не установлены. А вот просеивать очень желательно. Достаточно сита с ячейкой 5 мм. Отсеивается крупные включения, которые будут «садиться в шов».

При этом сохраняется разнородность песка, то есть он включает в себя разные фракции, что полезно для создания качественного массива шва. Песок годится карьерный, овражный, в меньшей степени речной. У речного, по идее более сглаженная кромка и хуже коэффициент сцепления, но это скорее из области нанотехнологий, поэтому сильно можно не заморачиваться.

Фундамент — основа основ

Главное правило — фундамент должен быть выполнен отдельной конструкцией и не перевязывать с фундаментом на котором покоится самодельная баня. В подошве фундамента, на который сажаются печи необходима песчаная подушка. Это своеобразный демпфер, который берет на себя различные линейные колебания.

Как правило, толщина такой подушки 20% от высоты массива фундамента, хотя, исходя из конкретных условий в которых возводятся бани этот показатель может и корректироваться. По периметру посадки печи на фундамент прокладывается огнестойкая отмостка из базальтового сырья. Общепринятые схемы банных печей предусматривают ее в размере 150 мм.

Важно! Банная печка изготовленная из кирпича требует монолитного фундамента. В редких случаях, когда в подошве основы залегает крепкий и устойчивый целик, возможна организация основания из блочного бетона, размеры печи, совпадают с его размерами. При этом необходимо связать блоки по верху железобетонным монолитным поясом.

Кладка печи с порядовкой

Порядовка печи Кузнецова для бани

• Кладка печи начинается с нулевого ряда. На плоскость фундамента накладывается лист металла и накрывается базальтовым картоном, толщиной 5 мм. На этот бутерброд на сухую укладываются кирпичи. На переднем ряду кирпичей выпускаем «усы» — кирпичи, на которые будут опираться камни кирпичной разделки.
• Далее в перевязку кладем второй ряд и снова выпускаем «ус», но уже с заднего ряда. Второй ряд формирует ложе поддувала и подверточный канал. Ставим прочистную и поддувальную дверку.
• Обматываем их по периметру асбестовым шнуром. В дальней части подверточного канала ставим кирпич, подрезанный в 3/4. Такой же кирпич будет и в следующем ряду. Они выступают в качестве перегородки.
• По второму ряду выкладывается третий. Дверки раскрепляются закладными петлями в натяг в шов. Следующий ряд перекрывает поддувало, пиленным под 45 градусов кирпичом.
• На ширину поддувала между рядами кирпичей оставляем щель, для предотвращения перегрева поддувальной дверки. После этого формируют закладку первого ряда горячей части шамотного ядра. Укладываем колосники с опорой на кирпичи предыдущего ряда. Температурный зазор по шамоту 3 мм. Вторым, третьим и четвертым рядом выгоняем шамотный короб.
• В четвертом ряду кирпичи с обеих сторон имеют треугольные запилы для подвода оборотного вторичного воздуха. Даже самая простая печь требует такого решения. После пятого ряда, положенного на плашку формируем шамотную решетку. Продолжаем выгонять основную кладку рядовым кирпичом.
• Пятый ряд закладывает перегородку между опускным и подъемным каналом. Между ядром и основной кладкой оставляем зазор 8-10 мм. В зазоры вкладываем базальтовый картон толщиной в два раза меньше самого зазора. В местах циркуляции воздуха картон не закладывается. Выгоняем шестой и седьмой ряд основной кладки.

• На боковой стенке оставляем щель для подсоса вторичного воздуха. На шестом ряду устанавливается топочная дверка, на восьмом закрепляется. Девятый ряд ее перекрывает. Десятый, одиннадцатый и двенадцатый ряд продолжают тело печи.
• Но теперь по шамотному ядру. Шестой ряд огнеупора сформировал решетку каменки, седьмой и восьмой формируют ее стенки. Пока хватит. Переходим на основную кладку. Выводим четырнадцатый, пятнадцатый и шестнадцатый ряд основной кладки, с оформлением вертикальных каналов.
• Возвращаемся к огнеупору. Девятый ряд шамота формирует проем дверки в каменке и отвор для выхода топочных газов в опускной канал. Десятый ряд горячей части ложится плашмя и телом частично перекрывает верхний проем. Одиннадцатый ряд ядра — завершающий. Он перекрывает камеру каменки и частично проем дверки.
• Горячая часть бани сформирована полностью. Осталась основная кладка. Для того чтобы окончательно сделать печь, осталось немного. Девятнадцатым рядом раскрепляется дверка каменки. Двадцатый ряд со стороны опускного канала набирается рядовым кирпичом, в тело канала укладывается задвижка.
• Ложе задвижки простилается базальтовым картоном, который обеспечивает компенсацию по тепловым зазорам. К началу кладки двадцать первого ряда у нас сформированы два полноценных канала, которые далее сращиваются в один.
• Для полноценного перекрытия проема над горячей частью, сложенной из огнеупора необходим подрезанный или как его называют печники «бесхвостый» кирпич, такой у которого от полной длины отрезано порядка 4 см. Зазор между коренной кладкой и ядром огнеупора составляет порядка 3 см. Возникающие пустоты закладываются минеральной ватой.
• Двадцать второй и двадцать третий ряд перекрывают ядро и смещают канал к центру. Следующий двадцать третий ряд продолжает заужать сечение дымохода.
• Два ряда продолжают сужение дымаря, выходя на кладку в пятерик с сечением дымохода в один полноценный кирпич. Если размеры позволяют то на кладке в пятерик устанавливается первая задвижка, а через два ряда — вторая. После этого кладку переводим в классическую распушку и через кровельное пространство дымоход выводится наружу.

Подготовка к запуску

В первых, каменка заполняется камнем. Если вы используете исключительно шамотную решетку то рациональным вариантом было бы на решетку уложить чугунные чушки или шары, а на них камень в соотношении 1:4. Если же у вас в качестве решетки выступает металл, то камень укладывается непосредственно на него.

Словечко от Бывалого!  Хорошим вариантом при комбинированном наполнении шамотной каменки выступают отработавшие чугунные шары от шаровой мельницы. Они укладываются на низ, а сверху базальтовый камень. В свое время на блошиных рынках местные аферисты продавали их как ядра от пушек времен наполеоновской кампании. Когда незадачливые любители антиквариата вдоволь набрались этих «предметов старины» и наконец разобрались что к чему данные девайсы, утратив историческую ценность, стали с радостью продаваться по цене лома черного металла.

Заключение

На вопрос как сделать самостоятельно банную печь думаем мы ответили. Задача решается подбором материалов и вменяемого печника без вредных привычек, в другом нужно работать самому, приходя к истине методом проб и ошибок.

Печь для бани из металла – собираем своими руками

Почти каждый хозяин загородного участка если и не имеет пока бани, то уж точно желает ее построить. «Сердцем» бани является печь, а в последнее время особенно популярными становятся банные печи из металла, в том числе и потому, что их можно собрать своими руками.

Никакие модные явления современности, вроде джакузи, сауны или электронагревателей не заменят мощный жар от настоящей печи. От ее эффективной работы напрямую зависит «погода в доме», то есть атмосфера в бане. И хотя готовых моделей на рынке предостаточно, многие хозяева предпочитают собрать печь своими руками.

Основные моменты подготовки места установки

Делаем классическую банную печь на примере сруба размером 3х4 м. Расположение печи внутри во многом зависит от места нахождения двери (нельзя, чтобы дверь при открывании упиралась в печь) и возможности ее эксплуатации (топка открывается так же внутри или из предбанника).

Печь не должна располагаться вплотную к дверям

К основным правилам установки печи так же относят:

• запрет на установку печи в одном из углов, потому что прогрев помещения будет неравномерным;
• запрет на установку печи без подготовленного бетонного или кирпичного основания, отделенного от деревянных деталей пола асбестовой прокладкой;
• нежелательно использовать вытяжную трубу диаметром менее 100 мм и высотой менее 3 м (при недостаточно сильной тяге дым пойдет внутрь).

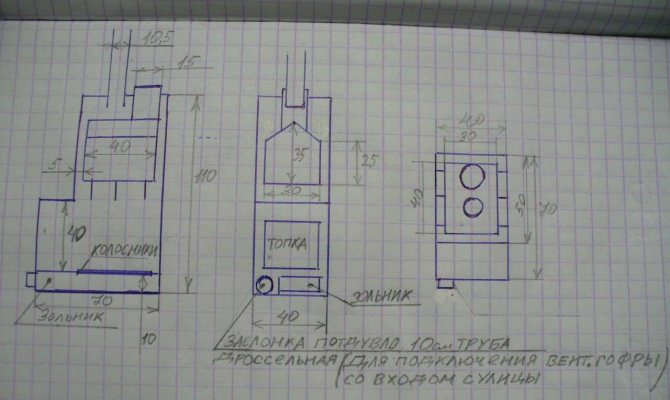

Размеры печи и выкройка материала

Габаритные размеры могут немного изменяться, но возьмем стандартный пример: прямоугольное основание 1000х600 с высотой топки 350 мм, а сверху емкость для воды с габаритами 584х584 с высотой 400 мм. Все – в одном корпусе. Материал – листовая сталь толщиной 8 мм.

Размеры печи подбирают в зависимости от площади бани

Выделяем отдельные элементы по размерам:

• верх и основание – 2 куска 1000х600;
• днище топки и внутренняя перегородка (проходят по всей длине на высоте 50 и 400 мм соответственно) – 2 штуки 984х584 мм;
• задняя и передняя (может предварительно быть вырезанной под дверцу топки) стенки – 2 куска с размерами 600х800 мм;
• боковые стенки – 2 штуки 1000х800;
• внутренняя стенка колоды для воды – 584х384.

Разрезы производим с помощью болгарки (что трудно из-за большой толщины) или газовым резаком. Лист металла плотно укладываем на подложки, затем мелом или маркером очерчиваем необходимый контур, а потом вырезаем.

Сборка печи

После того, как все детали вырезаны, можно приступать к сборке.

Печи для бани бывают и компактных размеров

1. На основание прихватываем боковые стороны, используя угольник для контроля точности.
2. Затем подставляем заднюю стенку и прихватываем ее к основанию и бокам.
3. В передней стенке вырезаем проем для дверцы, а потом прихватываем ее к основанию и бокам.
4. Провариваем швы.
5. Вставляем днище топки, фиксируем ее на деревянном бруске и прихватываем сваркой ко всем соприкасающимся поверхностям, проверяем и провариваем.
6. Вставляем внутреннюю перегородку на упоры и прихватываем, ровняем, если необходимо, провариваем.
7. Ставим внутреннюю стенку колоды и обвариваем с обеих сторон.
8. В задней части внутренней перегородки прожигаем отверстие около 100 мм в диаметре – дымоход.
9. Накладываем верх и обвариваем по периметру.
10. В верхней пластине над колодой прожигаем или вырезаем отверстие под дверцу, чтобы был свободный доступ к кипятку.
11. В задней части верхней плиты ставим патрубок небольшой высоты – 100-150 мм, диаметром чуть меньше устанавливаемой трубы, привариваем, а внутри прожигаем отверстие по периметру патрубка.
12. Ставим трубу, в которую устанавливаем заслонку. Печь готова.

Дверцы можно сделать любыми и из материала, который тоньше 8 мм. Главное, следить при сборке, чтобы сварка не утянула поверхности в какую-то одну сторону.

Собрать металлическую печь своими руками несложно, главное определиться с размерами и объемом будущей бани. Полученный результат станет предметом гордости хозяина, а к приходу гостей всегда будет готова горячая банька.

Гидромассажная ванна своими руками – Новости Матери-Земли

Я живу на Тихоокеанском Северо-Западе с его прохладными влажными зимами уже более 20 лет и всегда хотел построить джакузи. Я не был заинтересован в одной из популярных гидромассажных ванн, потому что их стоимость непомерно высока, шум и вибрация насоса надоедливы, а химические вещества, используемые для защиты воды от бактерий, вызывают отторжение.

Идея использовать резервуар для полива запасов для проекта джакузи своими руками витала в воздухе уже давно, но все те, что я видел, были довольно непривлекательными. Я хотел, чтобы установка была красивой, простой в использовании и экономичной. Мои мечты о гидромассажной ванне сбылись, когда я обнаружил спа-печь на дровах, изготовленную в Японии компанией Chofu и импортированную компанией Island Hot Tub Co. 1000 долларов.

Отмачивание в джакузи на дровах

В отличие от имеющейся в продаже ванны, которая требует только подключения к сети и установки таймера, вы больше будете вовлечены в работу своей дровяной ванны для купания. Вода не поддерживается постоянно горячей, поэтому каждое замачивание необходимо планировать за несколько часов. Я считаю, что участие является частью привлекательности. Это создает предвкушение, которое начинается с разведения костра и завершается залезанием в парную расслабляющую ванну.

Японцы давно осознали преимущества купания в горячей воде для облегчения болей и снятия повседневных жизненных стрессов. Обычно они купаются перед замачиванием, чтобы не загрязнить воду и максимально увеличить количество использований воды, прежде чем ее потребуется заменить. Перед каждым купанием я умываюсь горячей водой, смоченной прямо из ванны. Это сохраняет воду чистой, а также акклиматизирует меня к температуре воды. Традиционно японцы любят исключительно горячую воду, но Комиссия по безопасности потребительских товаров рекомендует, чтобы температура воды в джакузи никогда не превышала 104 градуса по Фаренгейту. Я держу шланг под рукой, чтобы при необходимости добавить холодной воды.

Отопление и обслуживание воды

Выбранная мной ванна вмещает 100 галлонов, если ее наполнить до краев. В нашем городе столько воды стоит около доллара. Наполните ванну на 3–4 дюйма от краев, иначе вода, вытесненная вашим телом, будет потеряна, когда вы войдете в нее. Эта установка использует значительно меньше воды, чем коммерчески доступные ванны, что делает более практичным частый слив воды, сохраняя ее. без бактерий без использования токсичных химикатов.

При ежедневном использовании на двоих человек подменяем воду каждые четыре дня. Когда воду необходимо заменить, вы можете просто слить ее в сад. Если вы хотите сохранить воду дольше или беспокоитесь о росте бактерий, добавьте около четверти стакана 35-процентной перекиси водорода на 100 галлонов (во время работы надевайте перчатки и защитные очки). Перекись водорода такой концентрации продается в спа-магазинах как осветлитель воды. В воде он разделяется на водород и кислород, а кислород является активным ингредиентом, убивающим бактерии.

Пришло время принять решение о том, как нагреть воду. Chofu предлагает газовые и дровяные обогреватели. Оба типа печей используют конвекцию для перемещения воды, поэтому насосы не требуются, и они обе могут нагреть 100 галлонов воды примерно за полтора часа.

Я выбрал дровяной обогреватель, потому что он дешевле в эксплуатации, не использует ископаемое топливо и является еще одним способом меньше зависеть от коммунальных услуг. Кроме того, мне нравится звук и запах дров.

Дровяной обогреватель Chofu стоит около 750 долларов, и для его работы не требуется подключение к электросети. Этот нагреватель не имеет автоматического термостата для температуры воды, поэтому для достижения желаемой температуры требуется некоторое обучение. Вода обычно готова после того, как вы сожжете две партии дров в печи.

Вопросы дизайна гидромассажной ванны

Складские баки доступны из металла или полиэтилена. Металлические резервуары имеют вертикальные стенки, что делает их несколько менее удобными. Я выбрал пластиковый бак производства Rubbermaid — у него скошенная сторона, поэтому им удобно пользоваться. Он вместительный для одного человека и уютный для двоих — идеально подходит для вас и вашего любимого. Бак практически неразрушим и имеет загнутый верхний край, на который приятно и удобно опираться руками. В нижней части бака также имеется резьбовое 1-дюймовое сливное отверстие. В большинстве фермерских магазинов есть аквариумы такого размера по цене от 75 долларов.

Не забывайте о конфиденциальности. Решите, сколько вам нужно, и соответствующим образом спроектируйте ванную комнату, учитывая такие варианты, как забор или подвижная ширма. Чем комфортнее и удобнее будет пользоваться ванной, тем больше удовольствия вы получите от нее.

При выборе места также учитывайте, будет ли ванна видна из вашего дома или двора, будет ли установка привлекательной и гармонирует с ландшафтом. Рядом с печкой должно быть место для дров и растопки, а также место, куда можно повесить халат или одежду. Если вы планируете сливать воду в свой сад, ванна должна быть на высоте вашего сада или выше, и на сливе должен быть клапан.

Если вы выбираете дровяную печь для нагревания ванны, помните о преобладающих ветрах и, если возможно, расположите печь так, чтобы путь дыма не касался вашего дома. Наполненный дымом воздух может испортить ваше время отдыха. В моем случае, когда я хотел расположить печь во дворе, дымоход располагался прямо на пути к дому. Рискнув, я все равно поставил его туда, и он отлично работает. Иногда дым попадает в наш внутренний дворик и за пределы жилой зоны, но только на короткое время сразу после того, как разожгли огонь или подложили свежие дрова.

Если вы живете в районе, подверженном замерзанию, вам необходимо защитить систему гидромассажной ванны. В большинстве климатических условий вода в ванне сама по себе может выдержать длительный период холодной погоды, прежде чем замерзнет, ​​но позаботьтесь о том, чтобы вода в плите и водопроводных линиях не замерзла. Вы можете легко слить воду из печи через сливную пробку сзади. В нижний порт к печке вставляю резиновую пробку. Это позволяет воде стекать из печи, но экономит большую часть воды в ванне. Изолируйте нижний водопровод к плите, а также сливные шланги. Если в вашем районе продолжительные периоды морозной погоды, самый безопасный подход — сливать всю систему после каждого использования.

Я очень доволен своей самодельной гидромассажной ванной. Единственное о чем я жалею, так это о том, что я не построил его давным-давно. Наслаждаться!

---

Шаги по сборке джакузи

1. Изготовьте деревянную обойму крепления. Вам нужно будет создать деревянный воротник толщиной 2 дюйма вокруг внешней стороны ванны, к которому вы в конечном итоге прикрепите вертикальный сайдинг. Используйте стойкую к гниению древесину для воротника, например, кедр или красное дерево.

Начните с измерения внутренней ширины ванны на приблизительной высоте от дна ванны, где будет располагаться воротник (около 8 дюймов от дна), и разделите ее пополам, чтобы определить радиус изогнутого конца.

Затем, используя радиус, нарисуйте полукруг на куске фанеры, а затем еще один радиус (используя ту же осевую линию) на 2 дюйма больше, чем первый. Эти два полукруга образуют внутреннюю и внешнюю стороны деревянного воротника. Разделите эти линии пополам вокруг кривой, чтобы сформировать четыре части одинаковой длины.

Теперь вырежьте углы 22½ градуса на каждом конце четырех 2 на 4, сделав их длиной 12 дюймов между длинными концами угла. Поместите части поверх нарисованных кривых, соединив их концы вместе и убедившись, что они покрывают нарисованные линии радиуса. Теперь перерисуйте две радиусные линии на 2 на 4 и вырежьте их с помощью сабельной пилы или ленточной пилы. Таким же образом приклейте прямые части воротника к ванне.

2. Прикрепите манжету и изолируйте ванну. Приклейте деревянные части воротника к ванне, используя продукт под названием Great Stuff. Эта пенопластовая изоляция обычно используется для заполнения щелей вокруг окон и дверей, но в этом плане она действует как невероятно эффективный клей. Он водостойкий, прилипает ко всему, и его крайне сложно отклеить от себя, поэтому при его использовании надевайте старую одежду и защитные перчатки (из одежды он не вылезет). Great Stuff требует времени для установки, поэтому отдельные части воротника нужно будет поддерживать на месте, пока они не высохнут (см. вертикальные срезы 2 на 4 на фото выше). При использовании клея помните, что чем меньше, тем лучше, потому что он будет значительно расширяться по мере затвердевания и может легко сместить прикрепляемую деталь.

Нецелесообразно утеплять все поверхности ванны, но получить как можно больше. Лучшим продуктом для изоляции ванны является твердая изоляция из пенополистирола «голубая доска». Он имеет толщину 1 и 2 дюйма, и вы можете приклеить его к ванне с помощью Great Stuff.

3. Отрежьте и прикрепите кедровый сайдинг. После того, как вы приклеили как можно больше изоляции, приклейте кедровый сайдинг. Я обнаружил, что доски из кедра толщиной в полдюйма прекрасно работают. Они доступны по разумной цене и обычно прозрачны и не имеют сучков. Отрежьте доски по длине и разорвите их до ширины 1¾ дюйма (точная ширина не слишком важна, если она меньше 2 дюймов). Оставьте около одной шестнадцатой дюйма между отдельными досками, чтобы обеспечить расширение. Доски легко поднимаются по прямым сторонам, но с изогнутыми концами немного сложнее. Сочетание изгиба и наклонных сторон требует, чтобы отдельные доски вокруг изогнутых концов были на восемь дюймов шире вверху, чем внизу. Это позволит держать их относительно вертикально. Отрегулируйте этот шаг соответствующим образом, если вы используете резервуар для хранения разного размера или металлический резервуар с прямыми стенками.

Прикрепите доски, сначала нанеся немного клея на верхнюю часть ванны. Подтолкнув доску вверх до упора за кромку, прикрутите ее к деревянному кольцу с помощью шурупа из нержавеющей стали. Не используйте слишком много клея, так как он выйдет из щелей между досками по мере отверждения. В местах, где расположены линии горячей воды и канализация, оставьте доски снятыми, пока не закончите установку сантехники. Сантехника минимальна, требуется только клапан и несколько колен.

4. Установить печку и сделать крышку. Подключение вашей печи будет одним из последних шагов, и инструкции, прилагаемые к плите, великолепны. Единственная проблема, которая может возникнуть, это отсутствие пилы нужного размера для сверления отверстий в ванне, но в целом это совсем несложно. Установка дымохода проста, хотя дымоход необходимо привязать к чему-то для поддержки ветра. Я расположил свою конструкцию для хранения дров рядом с печью, чтобы она могла поддерживать дымоход.

Вы можете сделать крышку для своей гидромассажной ванны из того же деревянного материала, что и ванну. Сделайте доски на крышке достаточно близко, чтобы листья и мусор не попали в ванну. Нашим кошкам нравится укрытие, и они сидят там в паре всякий раз, когда вода теплая.

5 вещей, которые вы должны знать

Если у вас недавно возникли проблемы с водонагревателем, вы можете обнаружить, что платите большие счета за электроэнергию, не получаете доступ к горячей воде, когда вам это нужно, или у вас низкое давление воды. .

Это может расстраивать, но в чем причина? Возможно, у вас проблема с редукционным клапаном водонагревателя.

К счастью, зная, как работают предохранительные клапаны, вы сможете решить любую проблему с водонагревателем. В этой статье мы рассмотрим все, что вам следует знать об этом клапане.

Наконец-то вы снова можете получать горячую воду под нужным давлением, наслаждаясь утренним душем, как раньше. Читайте дальше, чтобы узнать больше.

Что такое предохранительный клапан водонагревателя?

Предохранительный клапан водонагревателя

Предохранительный клапан водонагревателя, также называемый перепускным клапаном, предохранительным клапаном или температурным клапаном водонагревателя, представляет собой функцию безопасности, которую можно найти на любом водонагревателе. Причина, по которой он существует, заключается в том, чтобы обезопасить вас в случае, если давление воды слишком высокое.

Без этой функции безопасности ваш водонагреватель может сломаться. Вы можете получить ожоги, если высокое давление воды будет опасно высоким.

Этот клапан также обеспечивает отсутствие утечек в водонагревателе, что может привести к низкому давлению воды, когда вы хотите использовать его для мытья посуды или принятия душа.

Как работает предохранительный клапан водонагревателя?

Предохранительный клапан водонагревателя установлен таким образом, что он может сбросить избыточное давление и температуру в водонагревателе, если какой-либо из этих параметров слишком высок. Поскольку этот бытовой прибор представляет собой закрытую систему, в водонагревателях происходит тепловое расширение.

Вот как это работает. Независимо от того, нагревается ли ваш водонагреватель электрическими элементами или газовой горелкой, и металлический бак, и вода внутри расширяются, когда температура горячей воды составляет где-то между 120 и 140 градусами.

Это нормально, что вода и водонагреватель расширяются до определенной степени. Ведь это то, что естественно происходит при повышении температуры.

Однако, когда температура составляет 210 градусов или давление составляет 150 фунтов на дюйм (фунт/кв. дюйм), это слишком большое давление и тепло в водонагревателе. Если это так, вам следует изменить температуру нагревателя горячей воды.

Если предохранительный клапан водонагревателя работает, то в этот момент он откроется. Это выпускает пар и горячую воду из нагнетательной трубки, что позволяет вашему водонагревателю снова безопасно работать.

На микроуровне

На микроуровне этот клапан работает следующим образом. Сам предохранительный клапан был настроен профессионалом или предварительно спроектирован таким образом, чтобы он открывался, когда температура или давление достигают опасного уровня.

При правильной работе он открывается, как и было задумано, при высоких уровнях тепла или давления. Жидкость выходит через этот вспомогательный канал, сбрасывая тепло и давление в резервуаре для воды.

Прекращается повышение температуры и давления. Как только температура и давление возвращаются к безопасному уровню, предохранительный клапан водяного нагревателя закрывается.

Это особое состояние, в котором находится водонагреватель, называется «продувкой». Обычно «продувка» определяется профессионалами (и используется при проектировании или настройке клапана) как определенный процент давления.

«Продувка» обычно составляет от 2 до 20%. Как только давление достигнет значения «продувки», предохранительный клапан снова закроется, чтобы вы могли использовать водонагреватель по назначению.

Где находится предохранительный клапан водонагревателя?

Если вы заметили какие-либо проблемы с предохранительным клапаном водонагревателя, вам необходимо знать, где он находится на водонагревателе. Обычно вы можете найти его сверху или сбоку этого прибора. Это клапан, соединенный с пластиковой или металлической выпускной трубкой, направленной вверх.

Напор водонагревателя уже установлен, когда вы получаете водонагреватель (или покупаете дом, в котором он уже есть). Он фактически приварен к баку; вы увидите резьбовое отверстие там, где оно находится.

Вы не можете заменить или удалить его. Сам клапан был ввернут во входное резьбовое отверстие.

Это сделано из соображений безопасности. Все сделано в соответствии со стандартами, установленными сантехническими нормами. Поэтому, если у вас возникли проблемы с клапаном, вам придется вызвать профессионала, чтобы он починил его.

При этом, если у вас проблемы только с выпускной трубкой, ее легко заменить. Вам не придется сливать или выключать водонагреватель, и вы можете справиться с этим самостоятельно.

При этом, учитывая, что могут быть другие проблемы, вызывающие проблемы с выпускной трубой — проблемы, связанные с высоким давлением или температурой воды, — безопаснее всего обратиться к профессионалу.

Проверка предохранительных клапанов

Если вы подозреваете, что в вашем водонагревателе возникла проблема с предохранительным клапаном, вы можете провести проверку. На самом деле это хорошая идея, если у вас вообще нет никаких проблем, так как этот тип обслуживания защитит ваш водонагреватель и вас самих.

Перед тестированием не забудьте переодеться в закрытую обувь, чтобы не обжечься.

Для начала определите, где находится предохранительный клапан. Обычно вы можете найти его на подводе холодной воды, который находится в верхней части резервуара для воды, с правой стороны, где входное отверстие.

Сделав это, осмотрите сливную трубку, чтобы убедиться, что она надежно закреплена. Затем возьмите ведро и поставьте его под сливную трубку.

Теперь слегка потяните металлический рычаг клапана, чтобы небольшое количество воды — четверть стакана или около того — вылилось в ведро.

Наконец, отпустите уровень, чтобы он быстро встал в исходное положение. Если он быстро не возвращается в исходное положение, значит, ваш клапан водонагревателя не работает и его необходимо заменить.

Ремонт предохранительного клапана водонагревателя

Если предохранительный клапан водонагревателя не работает должным образом, это обычно происходит по одной из двух причин. Он либо залипает, так что не открывается или закрывается должным образом, либо имеет течь, что означает, что он постоянно капает, понижая давление воды.

Фиксация залипшего клапана

Если ваш клапан заедает, он застревает в закрытом (внизу) или открытом (выдвинутом) положении. Если он закрыт, то клапан не сможет сбросить тепло или давление, которые накапливаются в закрытой системе водонагревателя. В результате может быть разрыв.

С другой стороны, если он открыт, из него будет постоянно вытекать вода, что может привести к затоплению вашего дома.

Иногда эту проблему легко решить, несколько раз открыв и закрыв рычаг клапана. Однако, если он продолжает прилипать, вам необходимо его заменить.

Устранение утечки клапана сброса давления

Протекает ваш водонагреватель? Перед заменой убедитесь, что он не исходит из клапана. Если ваш предохранительный клапан протекает, возможно, это связано с тем, что он неправильно установлен в резьбовом отверстии бака. Это довольно распространенная проблема, если вы недавно заменили свой старый клапан на новый. Чтобы устранить эту проблему с этой причиной, вы должны предпринять несколько шагов.

Во-первых, выключите водонагреватель. Подождите, пока он полностью остынет. Затем снимите клапан и снова вкрутите его в отверстие резервуара для воды.

Еще одна причина, по которой клапан может протекать, заключается в том, что внутри разгрузочного отверстия скопился осадок или грязь.

Чтобы устранить течь в клапанах, потяните назад рычаг металлического пружинного клапана, после чего вы спустите воду, которая падает в ведро.

Если рычаг защелкнулся в исходное положение и продолжает течь, необходимо перекрыть газовый клапан, повернув его в положение «выключено». Затем перекройте воду, чтобы можно было безопасно заменить клапан.

A Указания по технике безопасности

Если проблема с давлением воды является причиной того, что предохранительный клапан водонагревателя не работает, то вам может быть опасно менять клапан самостоятельно.
