Печь из трубы: Ракетная печь из трубы своими руками

Как сделать простую печь из трубы своими руками

Вдали от газовой или электрической плиты, печь, изготовленная из старой трубы и стального листа, вполне заменит их, а учитывая, что пища, приготовленная на ней, будет отдавать слегка дымком, то ее возможности становятся просто бесценными. Сделать такую печь сможет любой взрослый человек с начальными навыками слесарного дела.

Понадобится

Материалы:

  • толстостенная стальная труба большого диаметра;
  • толстолистовая сталь;
  • стальная труба малого диаметра;
  • стальная полоса;
  • болты, шайбы и удлиненная гайка;
  • стальной пруток квадратного сечения;
  • термостойкая краска.

Качественные и долговечные сверла на АлиЭкспресс со скидкой — http://alii.pub/5zwmxz

Инструменты: измерительно-разметочные принадлежности, болгарка, струбцины, дрель, гриндер, сварка, метчик с воротком и др.

Процесс изготовления дровяной печи из старой толстостенной трубы и остатков листа

Плотно охватываем трубу наждачной лентой и совмещаем концы. Чертим на трубе линию окружности и подрезаем торец. Отмеряем по образующей трубы 33 см, чертим вторую окружность и отрезаем нужный отрезок.

Вырезаем из толстого стального листа квадрат по площади больше сечения трубы. В центре сверлим отверстие корончатым сверлом. Размечаем и вырезаем из квадрата круг, равный сечению трубы. Подравниваем шероховатости на гриндере.

Долговечные диски для УШМ на АлиЭкспресс со скидкой — http://alii.pub/61bjly

Укладываем полученный круг с отверстием в центре на торец трубы и завариваем. Сварочные швы шлифуем болгаркой.

От круглой стальной трубы с внешним диаметром, равным диаметру отверстия в дне большой трубы, отрезаем кусок, равный длине той же трубы.

На цилиндрической части меньшей по диаметру трубы сверлим отверстия, выбираем металл между ними и получаем 8 пар прорезей, равных по ширине диаметру отверстий.

Устанавливаем трубу с прорезями в отверстие в дне большой трубы и привариваем ее снаружи. Шлифуем сварочные швы болгаркой.

Вырезаем полосу из стального листа длиной чуть больше диаметра большой трубы и шириной, достаточной для перекрытия отверстия в дне.

В центре полосы сверлим отверстие. На одном ее конце по шаблону проводим окружность, а к ней – прямые под небольшим углом, доходящие до противоположного конца.

Вырезаем полученную фигуру болгаркой и шлифуем на гриндере. Укладываем ее широкой стороной симметрично на отверстие в большой трубе и переносим центр отверстия на поверхность дна большой трубы.

Сверлим по разметке отверстие и нарезаем метчиком резьбу. Закрепляем накладку к дну болтом с шайбой так, чтобы она свободно поворачивалась вокруг болта в обе стороны.

На прямоугольном фрагменте из толстого стального листа выполняем разметку, в т. ч. используя и накладку. Сверлим два отверстия: по центру – большое, с краю – маленькое. В итоге получаем круг с ушком и сужающейся ручкой – крышку печи.

Из толстого листа вырезаем 3 одинаковые по размерам Г-образные детали, которые привариваем к крышке по кругу через 120 градусов.

Укладываем крышку на большую трубу. В отверстие ушка вставляем болт, а снизу наворачиваем удлиненную гайку и привариваем ее к большой трубе. Крышка должна легко поворачиваться вокруг болта в обе стороны.

Ставим печь дном на подставку и к нижней ее части привариваем 3 изогнутые определенным образом ножки из квадратного прутка через 120 градусов.

Окрашиваем печь термостойкой краской, и оно готова к работе.

Для этого сдвигаем крышку и укладываем между большой и малой трубой растопку и дрова. Через нижнее отверстие разжигаем топливо. Перемещая рычаг, регулируем тягу, т. е. термическую энергетику печи.

Сварочные электроды широкого назначения на АлиЭкспресс со скидкой — http://alii.pub/606j2h

Смотрите видео

Как сделать высокоэффективную печь из газового баллона — https://sdelaysam-svoimirukami.ru/8467-kak-sdelat-vysokojeffektivnuju-pech-iz-gazovogo-ballona.html

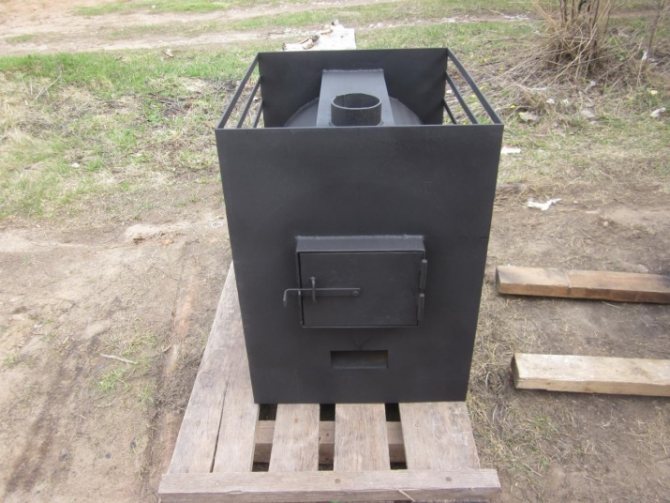

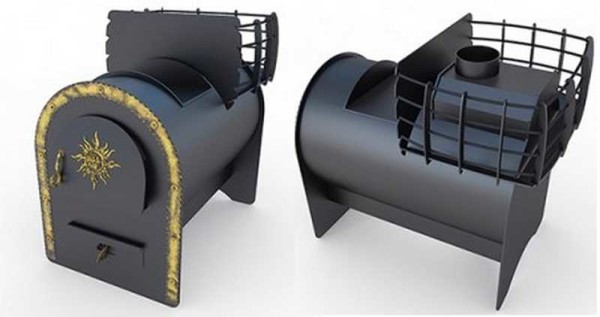

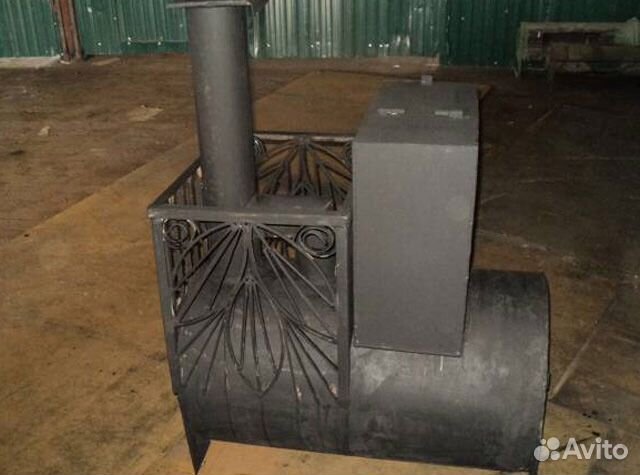

Печь из трубы для бани

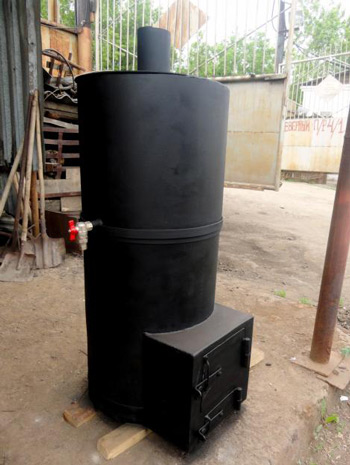

Модель печи, стоящей у нас в бане я считаю одной из самых удобных, которые я встречала. Ей уже более тридцати лет, и она стоит уже в четвертой(!) бане. Сейчас она верой и правдой служит у моей мамы. Так как делали ее при мне, я знаю, как она устроена.

Сделана она из отрезка металлической трубы, длиной около полутора метров, диаметром 80-100 см, и толщиной стенок около 7-9 мм. При последней перевозке было видно, что стенки печи местами стали тоньше, ну да, будут дыры, приварим заплаты.
При изготовлении были вырезаны отверстия под дверцы топки и каменки, а сами куски металла с этих мест впоследствии были использованы в качестве этих самых дверец. В нижней части печной дверцы сваркой же прорезаны отверстия для подтока воздух, так как в конструкции печи поддувала не предусмотрено.

1

Итак, означенный отрезок трубы разделен на три части: в нижней части располагается топка, в средней – каменка, а в верхней части – водяной бак. Каменка от топки отделена перегородкой, состоящей из металлической крупной решетки, на которую уложены камни, а между каменкой и баком вварена сплошная металлическая пластина, имеющая форму эллипса. Благодаря этому обстоятельству, нам не надо зимой сливать из бака воду, так как лед в нем имеет клиновидную форму, и его просто приподнимает при замерзании, без угрозы разрыва бака. В этом эллипсе вырезан еще один эллипс – под металлический дымоход.

2

Подогнать точно все эти детали – приключение еще то, и я помню, сколько интересного сварщик сказал по этому поводу, так как помимо того, что соединения должны подходить по форме, нужна еще и их герметичность, как в плане вывода дыма, так и для того, чтоб не протекал бак. Еще одна пластина, на этот раз круглая и отрезанная с одного края по форме хорды, приварена на самом верху бака. На ней начата кладка трубы, часть оставлена открытой для доступа к воде. В нижней части бака приварена трубка, где-то на ¾ дюйма, на неё надет термостойкий армированный шланг, взятый с печки автомобиля ЗИЛ-130. С помощью его можно наливать воду в таз без ковша, просто взяв в руки шланг, за прикрученную вверху деревяшку. Даже в морозы шланг не разрывает, служит он уже достаточно давно, без трещин и повреждений.

3

В дымоход, где-то на уровне тридцати сантиметров от верхнего края печи, вварена вьюшка простейшей конструкции, но имеющей два положения: полностью закрытая труба или слегка приоткрытая. Металлический дымоход переходит в кирпичный, который выведен на улицу. На фото видно, что кладка дымохода слегка неправильной формы. Это связано с тем, что платформа по кирпичную трубу и вырез в потолке не совпадают по ориентации. Для того чтобы совместить их и пришлось делать небольшой сдвиг в каждом ряду кладки. Потолок в месте выреза отверстия под трубу укреплен дополнительно.

4

По размерам соотношение примерно таково: топка – 40 см, каменка -40 см и остальное приходится на водяной бак. Поддувала в печи нет, хотя я читала, что есть подобные модели, оборудованные этим приспособлением, взамен этого есть несколько отверстий внизу дверцы, этого вполне хватает для создания неплохой тяги.

Под печь залит фундамент, примерно метр на метр, уровень его чуть ниже уровня пола, а вокруг оставлена щель сантиметров 10 шириной, для того, чтоб теплый воздух попадал под пол, и тот был теплым. Край пола отделан асбестовым листом, чтобы не допустить нагревания и обугливания. Вокруг задней части печи сложена стенка в пол-кирпича, защищающая бревна от перегрева, её высота составляет около метра. Надо было бы её оштукатурить и побелить, но руки, увы, не доходят, да и когда думаешь про повышенную влажность, не кажется, что штукатурка продержится долго.

Может она и выглядит не очень презентабельно (печка все-таки в возрасте), зато она компактная, быстро нагревается, держит хорошо пар. Все другие печи, которые я встречала у знакомых, после этой мне кажутся неудобными и громоздкими, может, конечно, это просто привычка, но конструкция, я считаю, очень удачна.

Winnerwell Pipe Oven 3.5

>

**РАБОТАЕТ КАК ОБЫЧНО** Заказ с отправкой в ​​тот же день!

  • Дом
  • Костровые ямы, буржуйки и походные печи
  • Winnerwell
  • Трубчатая печь Winnerwell 3,5

Запрос и заказ по телефону: 1300 002 771

Trustpilot

326,65 $

В наличии

Трубчатая печь Winnerwell позволяет выпекать, используя дровяные печи Winnerwell Woodlander и Nomad L-size.

Ваше имя

Ваш адрес электронной почты

Я прочитал и согласен с Условия и положения и Политика конфиденциальности. Установите этот флажок, чтобы продолжить.

  • Описание
  • Характеристики
  • Обзоры продуктов

Модель: WIN-910334

Трубчатая печь Winnerwell позволяет выпекать в дровяных печах Winnerwell Woodlander и Nomad размера L. Он изготовлен из нержавеющей стали 304 и оснащен стеклянным смотровым окном и термометром, чтобы вы могли следить за поваром. Камера печи полностью герметична, что позволяет дыму проходить в обход печи, одновременно нагревая ее. * Дровяная печь Winnerwell в комплект не входит.

Особенности:

  • Совместимы с Winnerwell Woodlander и Nomad L-размером Winnerwell Winnerwell Печи
  • , построенные в 304 Nevanless Steel
  • 7,5 x 7,5 дюйма (19,05 x 19,05 C.
  • Дым выходит из полностью герметичной пекарной камеры
  • Стеклянное смотровое окно
  • Встроенный термометр

(WIN-910334)

Артикул ВЫИГРЫШ-910334
Штрих-код # 714757084809
Торговая марка Уиннервелл
Транспортировочный вес 7,1000 кг
Транспортировочная ширина 0,350 м
Транспортировочная высота 0,310 м
Транспортировочная длина 0,420 м
Транспортировочный куб 0,045570000м3

Trustpilot

Эта политика конфиденциальности определяет, как

[@config:company_name@] использует и защищает любую информацию, которую вы предоставляете [@config:company_name@] при использовании этого веб-сайта.
[@config:company_name@] стремится обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, по которой вас можно идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.
[@config:company_name@] может время от времени изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вы довольны любыми изменениями.

Что мы собираем

Мы можем собирать следующую информацию:

  • имя и должность
  • контактная информация, включая адрес электронной почты и номер телефона
  • демографическая информация, такая как почтовый индекс, предпочтения и интересы
  • прочая информация, относящаяся к опросам клиентов и/или предложениям

Мы не храним информацию о кредитных картах. При покупке в Интернете информация о вашей кредитной карте шифруется, поэтому мы не видим эту информацию. При оплате по телефону или в магазине данные вашей кредитной карты вводятся непосредственно в машину EFTPOS, поэтому они не записываются и не сохраняются каким-либо образом.

Что мы делаем с собранной информацией

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

  • Внутренний учет.
  • Мы можем использовать эту информацию для улучшения наших продуктов и услуг.
  • Мы можем периодически отправлять рекламные электронные письма о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может показаться вам интересной, используя предоставленный вами адрес электронной почты.
  • Время от времени мы также можем использовать вашу информацию, чтобы связаться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили подходящие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете. У нас есть строгий контроль доступа пользователей, чтобы гарантировать, что ограниченное число сотрудников имеет доступ к вашей личной информации

Как мы используем файлы cookie

Файл cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и файл cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт. Файлы cookie позволяют веб-приложениям реагировать на вас как на личность. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о трафике веб-страницы и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, после чего данные удаляются из системы.

В целом файлы cookie помогают нам сделать веб-сайт лучше, позволяя нам отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы решили поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отказаться от файлов cookie, если хотите. Это может помешать вам воспользоваться всеми преимуществами веб-сайта.

Ссылки на другие сайты

Наш сайт может содержать ссылки на другие интересующие вас сайты. Однако, как только вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете во время посещения таких сайтов, и такие сайты не регулируются настоящим заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами: можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга

  • , если вы ранее давали согласие на использование нами вашей личной информации в целях прямого маркетинга, вы можете изменить свое решение в любое время, написав нам или отправив электронное письмо по адресу [@config:company_email@]
    или по телефону 1300 002 771

    • Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим сторонам, если у нас нет вашего разрешения или это требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.
    Если вы считаете, что какая-либо информация, которую мы храним о вас, неверна или неполна, пожалуйста, позвоните, напишите или напишите нам как можно скорее по указанному выше адресу. Мы оперативно исправим любую информацию, которая окажется неверной.

    Международная передача личной информации

    Хотя Auspit является австралийской компанией, некоторые из подрядчиков и сторонних консультантов, которых мы используем, находятся за границей. Чтобы позволить этим поставщикам услуг выполнять некоторые функции от нашего имени, нам может потребоваться время от времени раскрывать информацию этим поставщикам услуг. Мы раскрываем вашу информацию этим поставщикам услуг только в том случае, если это необходимо для услуг, которые они предоставляют Auspit. По большей части эти поставщики услуг выполняют ряд задач по вводу данных и задач, которые не требуют доступа к информации о клиентах.

    Ни при каких обстоятельствах ваши платежные реквизиты, такие как банковские реквизиты или номера кредитных карт, не разглашаются.

    Печь в эллиптической бетонной дренажной трубе

    Добрый день.
    Я нашел этот сайт и должен сказать, что он мне очень помог. Я только что закончил свою печь для пиццы за 1 неделю. Но, хотите верьте, хотите нет, но я немного боюсь того, насколько большим будет огонь для приготовления пищи. Я сжег один или два небольших костра для отверждения литого купола, но мне нужен небольшой совет о том, насколько большой огонь нужно разжечь. Предложения? Мой размер пола 27″ x 30″.

    Моя печь изготовлена ​​из эллиптической бетонной дренажной трубы диаметром 38 дюймов = 96,52 см (новой). Труба армирована металлом внутри бетона. Я продаю оборудование для обработки листового металла и инструменты для изготовления металла и даже продал кое-что людям в Австралии.

    Добавил Rado: Это одна интересная концепция. Вы достигли температуры выгорания углерода хотя бы частично?, то есть, если вы уже разожгли выше с более плотным огнем. Я отправил вам по электронной почте подробную информацию о том, как запустить. Выгорание углерода всегда проявляется, когда цвет углерода начинает исчезать. Начавшись сначала в верхней части свода (потолка) прямо над источником огня, затем он постепенно прогрессирует и распространяется полностью по всем стенам внутри печи (может пройти 10-15 минут с момента первого начала, пока все не вернется к исходному состоянию). белый или оригинальный цвет огнеупорного кирпича. ) Мне было интересно, как ведет себя ваша духовка. Когда закончите топку, вы, возможно, захотите перекрыть дымоход, я так понимаю, ваш дымоход находится в уровне потолка? Добавьте несколько фотографий еды или двух. Я хочу разместить их на сайте.

    Было ли какое-либо движение снаружи с прогревом трубы (в более поздней стадии, через 2-3 часа после обжига) или внутри в футеровке из огнеупорного кирпича?

    Спасибо, приятель
    —
    Мой второй тестовый огонь при температуре примерно 300-350 градусов по Фаренгейту (= 149 – 177 градусов по Цельсию) в духовке дал мне немного копоти на потолке и стенах. В следующий раз загорится намного выше. Мой уровень дымохода на 4″ – на 10 см ниже высоты потолка. Я знаю, что соотношение немного отличается, и я могу компенсировать это, добавив часть терракотового материала дверного проема на нижнюю сторону перед дымоходом. Таким образом, мое открытие 9″ = 22,9 см от оригинала 10 1/2″ = 26,7 см (терракотовый материал имеет толщину 1 1/2″ = 38 мм). Тогда разница в размерах потолка увеличится до 5 1/2 дюйма = 140 см, что попадет в правильный диапазон соотношения высоты двери к высоте потолка. Но прежде чем я сделаю что-либо из этого, я разожгу хороший огонь и посмотрю, что из этого получится. Я заметил пару микротрещин в моем литом потолке, но, по словам поставщика огнеупоров и подрядчика, с которым я разговаривал, оба сказали, что это нормально для этого типа материала. Имейте в виду, что мой второй костер занял всего 25% моей площади. Поставщик огнеупоров сказал мне, что мне нужно увеличить как минимум от 50% до 75%, чтобы материалы поглощали тепло. Оба джентльмена заверили меня, что материалы, которые я использовал, могут выдерживать температуры до 2500 градусов по Фаренгейту = 1371,1 градуса по Цельсию. Я просто не хочу ничего испортить. (думаю, защищая своего ребенка). Я также могу немного поработать с моей дверью, как вы упомянули, чтобы сдерживать тепло. Я дам вам знать, как все это происходит. Что касается проходящего тепла, при 350-градусном обжиге я показал 108 градусов по Фаренгейту = 42,2°C с помощью моего лазерного термометра на внешней стороне трубы над областью купола. Я планирую добавить на него теплоизоляционное стекло из шерсти Kaowool, а затем покрыть его 16 унциями. медный лист (для внешнего вида). Пришлю фото по готовности.

    Sales.Service.Buy.Trade
    Оборудование для обработки листового металла
    и соответствующие инструменты и аксессуары
    P.O. Box 263
    Richfield, OH 44286
    Телефон и факс 330.659.3799

    —
    Добавил Rado: Звучит хорошо для меня. Я бы не стал беспокоиться об игре с высотой входа в этот момент. Хороший огонь, который необходим, эффективно дает столько тепловой энергии, что вы заметите лишь минимальную разницу. Да, временное снижение высоты входа с помощью легко снимаемого материала будет работать хорошо; каждый раз, когда вы планируете поместиться в более высокую жаровню и т. д., вы просто разблокируете этот кусок. Я чувствую себя комфортно с максимальной минимальной высотой 7-1/2″ = 190 мм, но это в основном для пиццы. Ниже я бы не стал. Вы всегда можете создать тягу, удлинив дымоход, используя более высокую дымоходную трубу, если это необходимо. Я полагаю, вам нужно будет ввести всасывание в вентиляционное отверстие, чтобы хорошо выводить все пары через дымоход. Кстати, медный корпус снаружи, о котором вы упомянули, напомнит мне о правильной кровельной работе, неудивительно, что вы в этом деле (если со многими заклепками на этом устройстве, это также напомнит мне внешний вид симпатичных машин из рассказов автора Жюля Верна. ). Буду рад видеть ваши работы дальше. Да, в крупных литых блоках или фрагментах или плитках обычно развиваются эти линии движения из-за «разности тепла в материале», в основном при остывании (с какой-то стороны более прохладное – сморщенное обычно по краям, а расширенное в середине – чаще всего в центре или рядом с ним). к источнику тепла создает это. )

    Всего хорошего,
    Rado
    —
    Рад сообщить вам, что моя духовка стала работать лучше. Казалось, что мне нужен перерыв в периоде. Я лучше разбираюсь в требованиях к размеру огня / теплу. Я приложил полноразмерные фотографии (к сообщению) печи в сборе, топпера дымохода и моей второй попытки, которая была лучше, чем моя первая, которая оказалась катастрофой. Моя 3-я попытка и 4-я попытка были хоум-ранами. Единственное, что мне сейчас нужно освоить, это очистить свой пирог от кожуры. Я использую много кукурузной муки и муки и не могу долго ждать после того, как она будет заправлена ​​соусом и покрыта сверху, чтобы поставить ее в духовку. И это не с тонким тестом. У меня есть несколько пергаментных кругов 14″ = 355,6 мм на заказ, и хотя это не официальный способ сделать это, я знаю, что они облегчат мою жизнь (устал выбрасывать продукт). Ведь важен конечный результат. Этот польский мальчик хочет есть, а не ругаться.

    Марти
    —
    Добавил Rado: Приятно видеть ваши положительные результаты, Марти. Печь для пиццы выглядит отлично. О том, как получить свою пиццу весла. Так сказать, нет ничего проще; раскатанное тесто (основа для пиццы) украсьте томатным соусом и начинкой по своему вкусу. Делайте это на сухой большой плоской доске, посыпанной обычной или цельнозерновой мукой. Следите за тем, чтобы оливковое масло или томатный соус не попали под основу для пиццы или вокруг доски, так как влага делает ее липкой и бесполезной. Затем просто вставьте сухую лопатку для пиццы/кожуру под пиццу, как на доске. Не ждите, вместо этого поместите лопасть в духовку и вытолкните пиццу из лопасти быстрым движением туда-сюда. Все начинки останутся на основе для пиццы 99% раз.
