Кирпичные печи с водяным отоплением для дома своими руками

Кирпичные печи с водяным отоплением для дома являются основным источником тепла и могут быть использованы при отсутствии газоснабжения в районах застройки. С давних времен печь считалась безальтернативным вариантом обогрева жилища. Но с годами размеры строящихся домов увеличивались и обогреть помещение при помощи таких источников тепла стало практически невозможно. Тогда и начали изготавливать кирпичные печи с водяным отоплением своими руками. В процессе развития этого направления в печном строительстве и накопления необходимого опыта на сегодняшний день имеются конструкции, способные отапливать дома большой площади с минимальным расходом топлива.

Устройство печей с водяным отоплением

Печь, как источник тепла, самостоятельно может обогреть помещение площадью не более 40-50 м², при этом температура в нем будет распределяться неравномерно. Наиболее высокой она будет непосредственно у печи. Некоторые углы помещения могут совсем не обогреваться, и стены в этих местах будут отсыревать. Если же изготовить печь с теплообменником и подключить его к системе водяного отопления, то распределение тепла будет более равномерным. Оптимизируя схемы разводки теплоносителя, можно обеспечить поддержание необходимой температуры в помещениях различного назначения. В результате этого расход топлива уменьшится на 20-30%.

Обычная кирпичная печь, в зависимости от используемого топлива, способна выделить в час 6000-6500 ккал тепловой энергии. В процессе остывания этот показатель падает, а значит, и температура в помещении тоже. Если же печь оборудовать котлом отопления, то количество выделяемого тепла увеличится в 2-2.5 раза и будет составлять 18-20 тыс. ккал/час. Такое существенное повышение отдаваемой энергии позволит обогреть дом площадью до 300 м².

Эффективность работы печи можно повысить изменением мощности горения и перераспределением путей движения газовых потоков. Именно эти принципы заложены в конструкции кирпичных печей с теплообменником, созданных Игорем Кузнецовым. Они нашли широкое применение не только у нас в стране, но и за рубежом. С их помощью обогреваются жилые дома, общественные и промышленные помещения. Такие устройства экономичны и при минимальном расходе топлива отдают максимальное количество энергии. Печи изготавливаются в 2 вариантах — периодического действия, для индивидуальных домов, и постоянного, для отопления общественных зданий (больниц, школ, и др.)

Теплообменники

Для нагрева теплоносителя применяются емкости, сделанные своими руками или промышленного изготовления. Самый простой теплообменник для кирпичной печи — это выполненный из листового металла короб с вваренными штуцерами, посредством которых его подключают к системе отопления. Сделать такой котел своими руками человеку, имеющему навыки сварочных работ, не представляет трудностей. Обычно располагают котел в топке. В этом случае нагрев воды происходит благодаря непосредственному контакту пламени и корпуса бака. Неконтролируемое горение и использование высококалорийного топлива приводит к быстрому прогоранию стенок котла.

Для исключения такой ситуации устройство выносят из зоны открытого горения и устанавливают в специальных нишах. В этом случае нагрев теплоносителя происходит за счет раскаленных продуктов горения. При таком расположении обогрев котла происходит более медленно, но снижается вероятность его прогорания.

В некоторых случаях в качестве теплообменника, в кирпичную печь устанавливают чугунную батарею отопления. Она может быть расположена непосредственно в топливнике, так как данный материал не повреждается при воздействии открытого огня.

связи с малым объемом котла и для повышения эффективности работы отопительной системы устанавливают электрический насос. За счет увеличения скорости движения теплоносителя уменьшается вероятность вскипания воды в котле и отопительные приборы нагреваются быстрее. Схема подключения насоса предполагает его установку на обратной линии движения среды. Это уменьшит нагрев деталей устройства и, соответственно, увеличит срок его службы.

Сделать теплообменник можно в виде арочного регистра с 2 сливными коллекторами и общим напорным. Изготавливают такой котел из толстостенных труб диаметром 50-80 мм и располагают в топке. Регистр не должен иметь жесткого крепления с телом печи, так как при нагреве конструкция может быть повреждена из-за различных величин линейного расширения материалов.

Водяной котел для кирпичной печи может иметь фигурную форму и состоять из нескольких отдельных секций, соединенных между собой. Чем больше теплоносителя находится внутри источника тепла, тем больше энергии аккумулируется в нем. При монтаже теплообменника между печной стеной и корпусом котла должен быть оставлен зазор 2-2.5 см, обеспечивающий циркуляцию газов и равномерного обогрева конструкции.

Характеристики печи Кузнецова

Принцип действия такой печи основан на свободном движении газов.

обычном канальном источнике тепла движение продуктов горения осуществляется созданием тяги за счет принудительной подачи воздуха в зону горения топлива.

Это может быть как естественное поступление большого количества среды через поддувало, так и принудительный процесс. Печь Кузнецова с теплообменником (колпаковая) выполнена в виде 1- или 2-камерного устройства, в котором обеспечивается свободное движение газов за счет природных сил.

Назначение топливника сводится к максимальному изъятию энергии из топлива и передаче ее без потерь в конвекционную систему. Увеличить показатели горения можно за счет создания зоны повышенной температуры дожигания горючих газов. Это достигается благодаря свободному движению последних. Раскаленные продукты горения движутся вверх, где передают свою энергию конструкционным материалам. Остывшие газы опускаются и через специальные отверстия (сухой шов) удаляются из зоны горения, не снижая температуры в топливнике. В верхней его части установлен катализатор горения, представляющий собой решетку из шамотного кирпича. При нагреве он передает лучистую энергию газам и перемешивает продукты горения с воздухом перед попаданием в верхний колпак.

При этом печка аккумулирует большое количество тепловой энергии.

Для повышения температуры в камере горения необходимо изъять холодное тело — теплообменник. Сделать это можно, переместив его в колпак. Дополнительно он будет регулировать расход энергии при длительном горении печи. Изменяя скорость движения теплоносителя в системе, можно добиться равновесного состояния выделяемой и поглощаемой тепловой энергии.

Если сделать подачу воздуха с подогревом, то это приведет к увеличению температуры горения благодаря высвободившемуся теплу, которое затрачивалось на подогрев среды. Регулировку подачи можно проводить за счет калибровочных отверстий на дверце поддувала. Максимальный КПД котла получают при полной мощности. Ее снижение ведет к уменьшению КПД печи, а значит и к уменьшению температуры теплоносителя. Изменением скорости движения воды можно добиться избытка тепловой энергии печи, без снижения КПД. Излишки энергии можно аккумулировать либо установив теплоаккумулятор, либо перенаправить движение газовых потоков.

Конечно, сделать такую печь самостоятельно сложно, но вполне возможно. Надо только четко выполнять рекомендации по изготовлению данной конструкции, и все получится.

Теплообменник для кирпичной печи своими руками, водяное отопление для дома

Использование кирпичной печи для отопления дома имеет очень длинную и богатую историю. Со времени, когда человек сумел добывать огонь своими руками, он обустраивал на его основе прогревание жилища, готовил еду, защищался от опасностей, отгоняя диких животных. Со временем, технологии стали усложняться, и началась трансформация, которая сменила систему отопления открытым огнем на использование печи.

Содержание статьи

1 Виды печей, и все ли подходят для обогрева дома
2 Принцип работы печи с теплообменником
3 Минусы водяного отопления
4 Виды регистров, особенности и преимущества
5 Что нужно учесть при строительстве печи
- 5. 1 Похожие статьи

Виды печей, и все ли подходят для обогрева дома

Есть несколько десятков вариаций, которые предполагают разные функции и особенности. Печи могут выступать только лишь в роли варочной поверхности, это самые компактные устройства, их не составит труда выложить своими руками. Более масштабные сооружения служат средством отопления. Но наибольшую популярность имели всегда, и до сих пор используются в негазифицированных регионах, большие печи, которые греют дом, в них готовят еду себе или скоту, выпекают хлеб, сушат фрукты.

Модернизация таких сооружений происходит и по сей день. Дело в том, что раньше дома строили небольшими, часто на одну-две комнаты, с низкими потолками. Такая планировка дома позволяла не создавать разветвленную систему отопления, тепла печи хватало, чтобы обогреть его целиком. Но такой недостаток, как концентрация теплого воздуха вверху помещения и непосредственно рядом с печью, не позволяет качественно обогреть современное жилье. Понимая, что этот недочет нужно исправлять, люди придумали систему с водяным отоплением в доме, где котлом выступает теплообменник, вмонтированный в кирпичную печь. Она способна качественно обогреть весь дом, благодаря циркуляции горячей воды по трубам к конвекторам.

Принцип работы печи с теплообменником

В замкнутой системе вода после остывания поступает в теплообменник и нагревается вновь. Такое отопление можно сделать своими руками, особенно если оно создается заново. Переделать уже готовую печь довольно проблематично. Основная сложность заключается в том, что теплообменник нужно вмонтировать в уже созданную конструкцию печи, его размеры обязательно должны соответствовать размерам, чтобы был обеспечен должный уровень его прогрева.

Кирпичные печи делят на две основные группы:

удерживающие тепло;
быстроостываемые.

Первый вариант предполагает, что печь построена таким образом, что ее прогрев осуществляется в течение длительного времени. Но вместе с тем, после топки один раз в сутки, она способна долго удерживать температуру дома и не исключает возможности приготовления еды без новой закладки дров. Печи, которые остывают быстро, имеют хорошую теплопроводность, они быстро нагреваются, отдают энергию в помещение, но требуют постоянного контроля.

Минусы водяного отопления

Теплообменник в любой печи, построенной опытным печником или своими руками, снижает время, которое печь остается теплой. Ей необходимо прогреть не только свою поверхность, но и воду из системы. Это стоит учитывать при строительстве. Особенно важно, если дом не используется зимой, правильно подобрать жидкость для заполнения системы. Если решено залить в теплообменник и трубы воду, что присуще водяным системам отопления, то зимой она может замерзнуть, что станет причиной выхода из строя.

Профессионалы советуют остановить выбор на специальных незамерзающих жидкостях.

Их стоимость существенно отразиться на всем бюджете при создании системы отопления, однако монтаж не предполагает использования очень толстых труб, да и батареи, имеющиеся в наличии в каждом строительном магазине, уже не те, что использовались раньше. Их форма и объем жидкости, необходимый для работы всего контура, созданы для минимизации расходов топлива.

Виды регистров, особенности и преимущества

Теплообменник может быть нескольких конфигураций. Также, они есть заводского производства или индивидуальной проектировки. В первом варианте предусмотрены все технологические нюансы, но печь нужно создавать под конкретный теплообменник. Если система отопления уже создана и ее нужно доукомплектовать, придется создавать его с учетом уже существующей конструкции печи. Когда есть навыки в газосварке, можно попробовать сделать теплообменник своими руками, в противном случае, стоит нанять специалиста.

Выделяют два основных типа строения регистров, применимых к водяным системам отопления дома. Они могут быть изготовлены из трубок, в виде змеевика, по которым циркулирует жидкость или из стальных пластин. Трубастый теплообменник печи, оснащенной водяным отоплением, имеет большую площадь прогреваемости, что улучшает его характеристики. Но существенным минусом стает возможность закипания воды при интенсивной топке. Этого можно избежать, используя трубы большего диаметра. Также такая проблема может случиться с водяным отоплением, если циркуляция жидкости недостаточная. Так бывает из-за неправильного монтажа системы, установки теплообменника своими руками без должного опыта и квалификации.

Исправить ситуацию довольно просто, достаточно оснастить такой «котел» насосной станцией, которая будет жидкость по водяным трубкам, не давая ей застаиваться. Таким образом, теплообменник не сможет нагреть ее до кипящего состояния, а сами батареи всегда будут теплыми и все помещения дома не остынут.

Трубастый теплообменник применяют не только к печам с водяным отоплением дома, но и в печах, оснащенных плитой. Его форма позволяет вмонтировать регистр в печь так, чтобы не снижать качество прогрева варочной поверхности. Если же такой надобности нет, то к нему довариваются дополнительные трубки. Такое усиление поможет увеличить КПД отопительной системы.

Недостатком этой формы есть сложность очистки. Сажа, попадая между трубами, оседает на них и ухудшает проходимость тепла, поэтому периодически нужно следить за водяным теплообменником и чистить его.

В конструкции, изготовленной из стальных листов, эта проблема сведена к минимуму. Но его можно использовать только для отопительных печей. В обоих случаях избежать закипания воды в системе с водяным отоплением поможет создание регистра толщиной не менее четырех сантиметров. Если же заменить верхнюю полку регистра трубастыми элементами, его тоже можно приспособить к варочной печи.

Что нужно учесть при строительстве печи

Печи бывают разных конструкций, но не в каждую из них можно встроить теплообменник. К примеру, популярные канальные системы просто не содержат в себе места, предусмотренного для приспособления котла. Такую печь несложно создать своими руками, но она не сможет выполнять всех тех функций, которые от нее ожидаются.

Наиболее удачным вариантом станет камерная печь.

Роль камеры может выполнять духовой шкаф, вокруг которого и создается теплообменник. Таким образом, конструкция печи приспособлена и для готовки, нагревания воды и отопления дома. Горячий воздух от регистра проходит через камеру, обдавая его требуемой тепловой энергией, и дальше проходит в конвектор, прогревая его по всей высоте. Конвектор расположен по всей высоте печи, дополняя водяное отопление, ведь он спокойно может прогреть всю комнату.

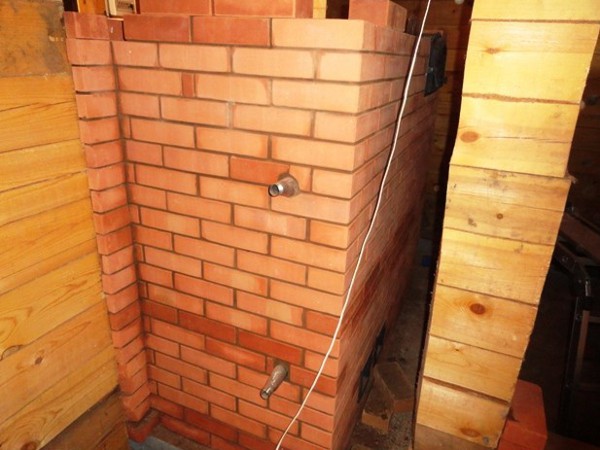

Само по себе, строительство кирпичной печи с теплообменником, не отличается от простой. Ее возможно построить своими руками. Материал требуется специальный. В качестве раствора принято использовать жаростойкий красный кирпич, в местах наибольшего температурного влияние его заменяют шамотным. Раствор лучше всего подходит на глиняной основе.

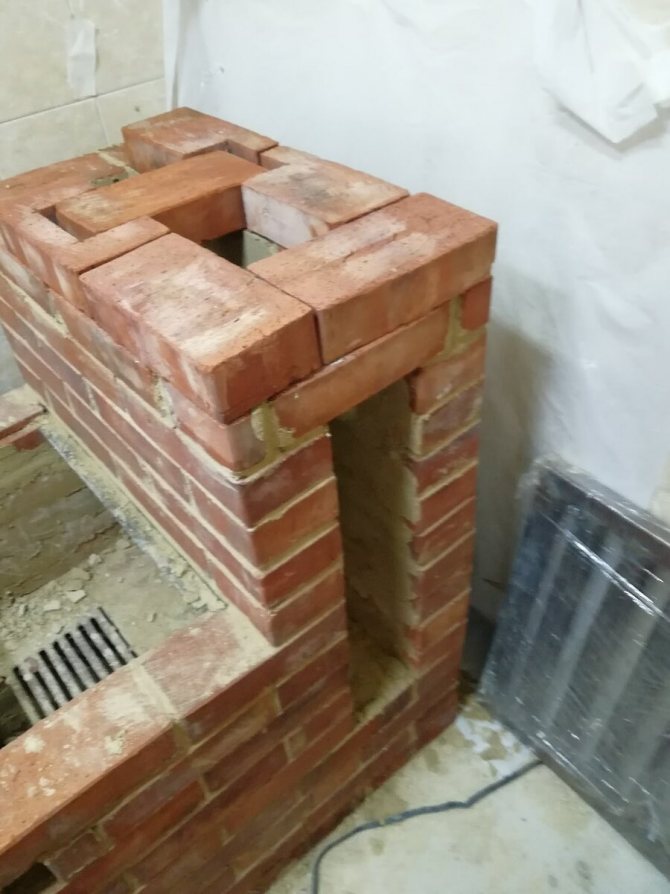

Строительство обязательно начинают с фундамента, и гидроизоляции. Кирпичная печь – это очень тяжелая конструкция и нуждается в надежном основании. Кладка требует точности и выверенности действий. Места, где кирпич не будет закольцован (подпечье, горнило, дверки отверстий для выгреба золы и т.д.) нужно дополнительно армировать и создавать с перевязкой.

Печь, построенная по всем правилам, станет прекрасной основой для водяного отопления, прогреет весь дом с минимальным расходом дров и прослужит долгие годы.
