Дровяное отопление с водяным контуром
Владельцы дачных участков, а также жители сел и деревень нередко устраивают в своих домах дровяное отопление с водяным контуром, поскольку такая система обогрева обладает массой преимуществ, среди которых особо можно выделить: удобство, эффективность, экономичность.
Достоинства отопительной системы
Одно из основных достоинств отопления с водяным контуром состоит в том, что использование данного вида отопления позволяет исходящему от печи теплу равномерно распределяться по всему дому, прогревая все комнаты в одинаковой мере.
В отличие от печного отопления традиционного типа, применение такой системы способствует качественному обогреву нескольких комнат одновременно.
Кроме того, использование отопления с водяным контуром может быть выгодным, поскольку при его устройстве нет необходимости в приобретении дровяного котла отопления фабричного производства, цена на который достаточно высока – теплообменник вполне можно изготовить самостоятельно, сэкономив при этом на услугах мастера.
Изготовление регистра

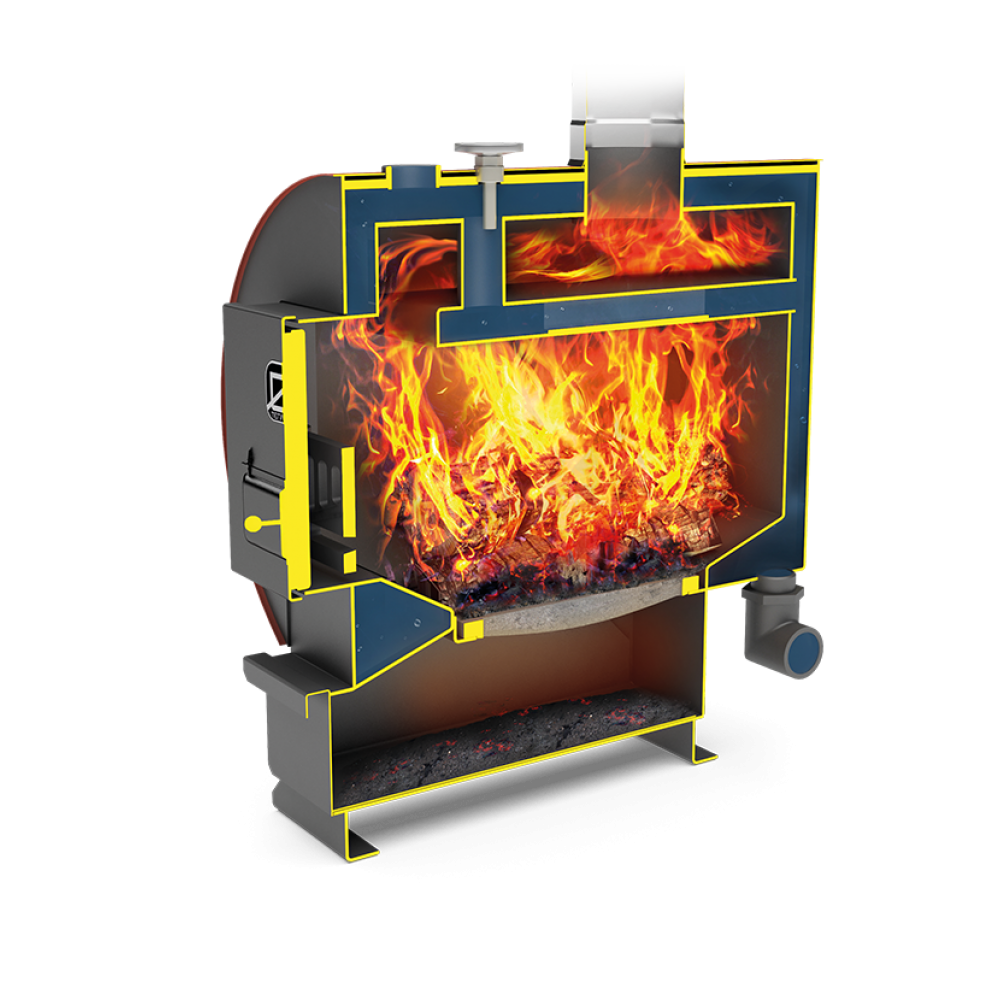

Регистр (он же теплообменник, котел или же змеевик) устанавливается в печном топливнике. Главным преимуществом применения дровяного котла для водяного отопления является то, что к нему без труда может подключаться типичная система водяного обогрева. Такие теплообменники бывают различных конструкций.
При их производстве используют металлические трубы или листовую сталь — толщина таких материалов равна приблизительно 3-5 миллиметрам.
Качественно функционирующий котел водяного отопления на дровах должен справляться с такими задачами, как обеспечение предельно возможной температуры теплоносителя, а также с вопросами постоянной и равномерной циркуляции.
Наиболее популярным материалом для изготовления теплообменников такого типа является листовая сталь, что непосредственным образом связано с простой работой с материалом. Помимо этого, изделия, изготовленные из листовой стали можно легко очистить от продуктов горения.
Следует отметить, что если Вы не владеете навыками, необходимыми для проведения сварочных работ, то гораздо разумнее будет воспользоваться услугами профессионала, специализирующегося на изготовлении и установке дровяных котлов отопления (стоимость таких услуг зависит от нескольких факторов).
Монтаж печи
Существует два варианта монтажа печей дровяных с водяным отоплением:
Первый вариант – это печь, сложенная «с нуля». В этом случае, печь кладется в соответствии с известными размерами котла.
Второй вариант – более сложный и трудоемкий — монтаж теплообменника в уже готовую печь.
Этот способ применяют намного реже, поскольку изготовление змеевика, подходящего под размеры имеющейся печи является занятием хлопотным.
Какой бы способ монтажа дровяной печи с водяным отоплением не был применен, важно учитывать следующие нюансы:
- во избежание негативных последствий, которые могут быть вызваны закипанием теплоносителя, внутренние параметры водяной рубашки должны начинаться от 4 сантиметров.
Толщина водяной рубашки может быть ненамного сокращена лишь при условии, что в системе дровяного отопления с водяным контуром будет использоваться циркуляционный насос; - толщина стенок регистра должна составлять не менее 3-5 миллиметров. Пренебрежение этим правилом приведет к быстрому прогоранию и необходимости осуществления процессов по замене котла.
- между теплообменником и стеной рекомендуется оставлять небольшую щель, ширина которой будет составлять 1-1,5 сантиметра. Это делается для лучшего разогрева регистра и компенсации его теплового расширения.
Толщина водяной рубашки может быть ненамного сокращена лишь при условии, что в системе дровяного отопления с водяным контуром будет использоваться циркуляционный насос;Помимо достоинств, дровяная печь с водяным отоплением обладает и своими недостатками, самым явным из которых является уменьшение имеющегося у топливника объема. Тем не менее, правильно подобранная в процессе кладки ширина печи и теплообменника должна компенсировать данный недостаток.
Если же регистр устанавливается в уже существующую печь, то для улучшения коэффициента полезного действия отопления в процессе топки потребуется увеличение частоты подбрасывания топлива.
При монтаже дровяного котла для отопления дома требуется произведение ряда предварительных работ. Прежде чем приступить к разбору печи, необходимо запомнить расположение кладки (для удобства можно сделать зарисовку), чтобы в дальнейшем снова собрать разобранную часть в таком же порядке.
Совершая любые манипуляции с печью и котлом водяного отопления на дровах, важно быть внимательными и следить за сохранением мощной печной тяги. Не стоит пробовать изменить количество дымовых каналов или же их направление, если в этом нет реальной необходимости.
Если же такая необходимость имеется, то желательно обратиться за помощью к высококвалифицированному специалисту.
отопительная кирпичная печь для дома, печка с водяным отоплением для обогрева, какие бывают, как сделать монтаж
Содержание:
Принцип работы дровяной печи
Монтаж дровяных котлов в кирпичную печь
Изготавливаем водяной контур
Водяная отопительная система на дровах
Преимущества отопительной печи с водяным контуром
Правила безопасности
Преимущества двухконтурного отопления

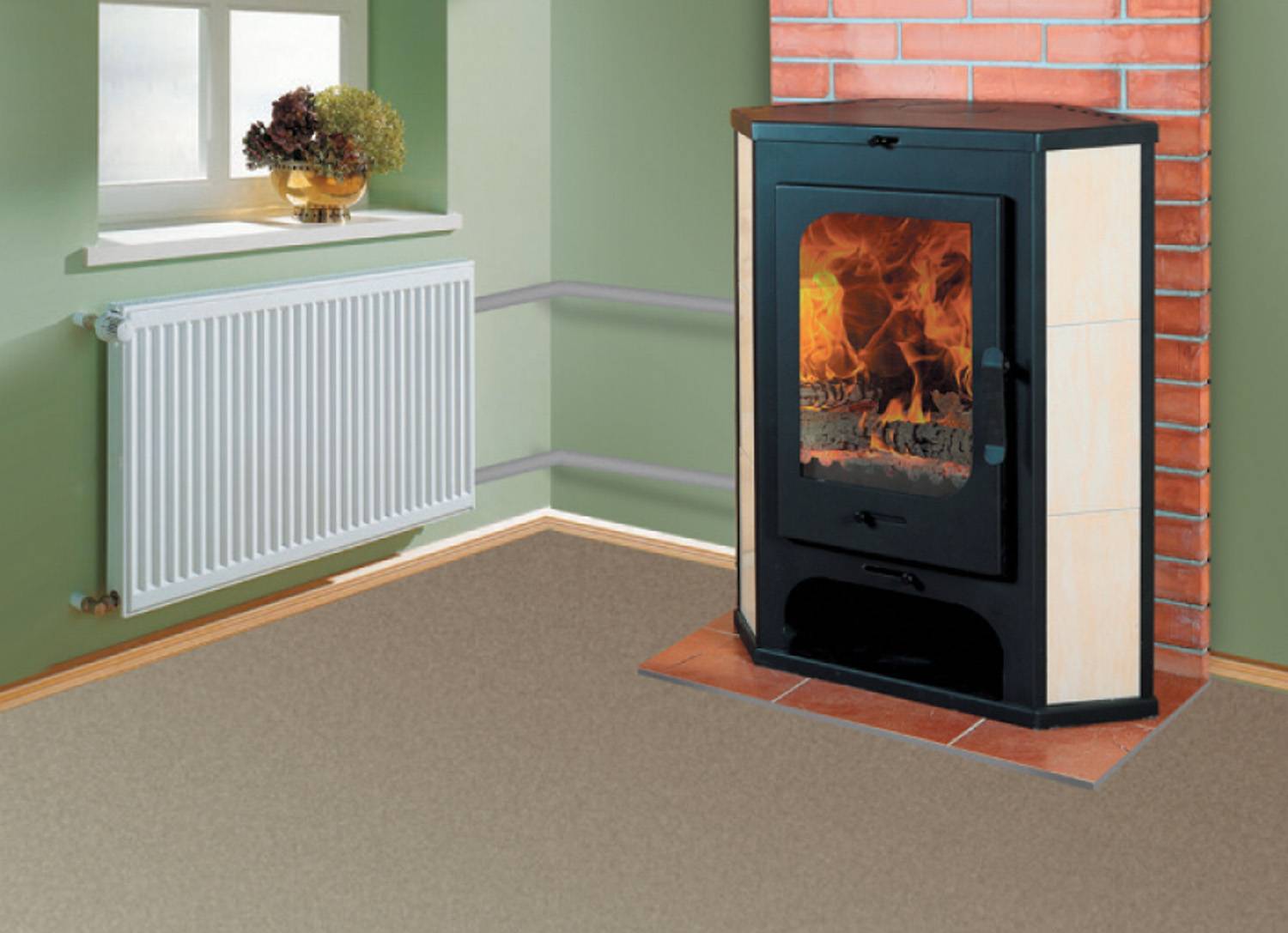

Дровяная печь с водяным контуром, устанавливаемая в загородном доме, с каждым днем становится все популярнее.
Водяную систему отопления для дома легко изготовить самостоятельно. Благо, материалов для нее в продаже очень много, в схеме также очень легко разобраться.
Если все работы по сборке будут выполнены корректно, готовый котел сможет работать значительно эффективнее в сравнении с газовым.
Принцип работы дровяной печи
Поднимаясь по трубам, горячая вода создает постоянный поток, а высвободившееся пространство замещается холодной водой. Таким образом, циркулируя, она постоянно нагревается. Такой принцип позволяет добиться продолжительного поддержания нужной температуры во всех помещениях дома. Вода по трубам будет циркулировать самостоятельно.
Отопительные системы бывают таких видов:
- Самотечные. По трубопроводу вода циркулирует самостоятельно.
- Принудительные. Циркуляция создается посредством насоса.
По трубопроводу вода циркулирует самостоятельно.
Печки с водяным контуром принудительной циркуляции значительно эффективнее самотечного типа, так как вода в них не замедляется и не остывает, ухудшая обогрев помещений. Насос устраняет эту проблему, обеспечивая непрерывное движение воды.
Но для таких систем нужен постоянный приток электричества. Это их единственный минус.
Монтаж дровяных котлов в кирпичную печь
Чтобы печь получилась огнеупорной, после установки ее нужно покрыть слоем специальной краски, которая, кроме всего прочего, поможет ей вписаться в общий интерьер дома.
Стоит учитывать, что если вы устанавливаете печь с водяной рубашкой, то водяной контур соорудить легче, если у вас не установлен котел длительного горения, в противном случае придется кое-где разбирать печную кладку.
Изготавливаем водяной контур
Вам не составит труда осуществить монтаж и соорудить водяной котел на готовую водяную печь продолжительного горения. А если она отсутствует, то ее можно легко выложить из кирпича. Для водяного контура подойдут старые чугунные отопительные радиаторы, которые не так уж и сложно найти.
Их емкость приблизительно равна 1,5 литрам в одной секции. Можно взять несколько таких радиаторов и соединить их между собой таким образом, чтобы получить обогреватели с объемом в 15 л. Однако их большие габариты могут оказаться серьезной проблемой, ограничивающей возможность их установки в некоторых помещениях. Лучшим вариантом будет размещение таких радиаторов в русской бане.
Изготавливая твердотопливную печь с водяным контуром, возьмите радиаторы и по очереди прочистите их солевым раствором. Перед монтажом готовой конструкции замените прокладки между секциями, потому что те, что установлены в данный момент, не способны выдерживать температуры, которые иногда могут превышать 500 ˚С. Впоследствии может случиться протечка радиатора. Далее, пользуясь схемой печи с водяным контуром, переходят непосредственно к сборке, следя при этом, чтобы труба для выхода была размещена над всей конструкцией, а для входа – под ней.
Собранный контур разместите в дымоходе максимально близко к топке. Выходящий оттуда разогретый воздух может прогреть контур и, как результат, воду, которая после этого сможет отапливать весь дом. Далее вся система водяного контура соединяется с радиаторами отопления. Помните, что заблаговременно должна быть проверена вся система на возможное наличие протечек, особенно в контуре, который вы только что собрали.
Если в наличии не оказалось старых чугунных батарей, то для контура подойдут простые толстостенные трубы.
Водяной контур может быть установлен в любую печь продолжительного горения, будь то камин или буржуйка. Сам котел может быть изготовлен из толстого металла, и установлен непосредственно под топкой, для получения более быстрого нагрева.
Водяная отопительная система на дровах
Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.
Эта отопительная печь с водяным контуром является более сложной разновидностью пиролизных котлов, в которых имеется два отделения. Нижний контур предназначен для сгорания дров, а верхний – необходим для циркуляции газа, возникающего в процессе горения. Конструкция такой дровяной печи с водяным отоплением предполагает вывод газов из дымохода не сразу.
Вокруг котла размещают толстые трубы для подачи нагретой им воды. С учетом того, что для дровяного отопления с водяным контуром нужны сухие дрова, позаботьтесь о том, чтобы вы всегда имели хороший их запас.
Бывают системы, в которых вместо воды циркулирует горячий воздух. После прохождения через контур, он попадает в воздушное пространство помещений. Охлажденные потоки воздуха, оседая в нижних воздушных слоях, опять направляются в котел для последующего нагрева.
Преимущества отопительной печи с водяным контуром
Самое главное неоспоримое преимущество печи из кирпича с водяным контуром – это его высочайшая теплоотдача и возможность разводки отопления трубами по всему дому. Кроме того, печь может работать в автономном режиме и от системы централизованного отопления.
Кирпичные печи для дома с водяным отоплением и котлы к ним являются очень надежными. Установив их вместе, удастся обогреть дом большой площади при незначительных затратах. Читайте также: «Как сделать водяное отопление от печи на дровах – пошаговое руководство».
Правила безопасности
Если вы решили установить у себя печь для обогрева дома с водяным отоплением, вам потребуется соблюсти такие меры безопасности:
- Печь не должна оставаться без контроля на протяжении долгого времени в процессе эксплуатации. Помните, что зольная камера печи должна своевременно очищаться, а дрова в топку должны вовремя подкладываться.
- Следите за задвижками дымоходного канала, они должны оставаться в открытом состоянии до тех пор, пока вы не решите разжечь печь.
- Пользуйтесь железной печью для дома с водяным отоплением лишь в холодное время года, так как в летнее время делать это нецелесообразно.
Преимущества двухконтурного отопления
Двухконтурным называется такой тип отопления, в котором котел обогревает не только воду для пользования ею в быту, но и в отопительных целях.
Получается, что вся потребность в горячей воде удовлетворяется путем установки котла с двумя контурами.
Существует и ряд дополнительных причин, почему такой котел считается популярным:
- Он позволяет быть независимыми от коммунальных хозяйств. Таким образом, вы сами решаете, когда и как настроить отопление, в зависимости от своих предпочтений по температурному режиму.
- Котел можно легко установить в любой точке дома, потому что нет надобности в продумывании и обустройстве вентиляционной системы.
- Все, что вам нужно – это сам котел, так как все элементы отопления для организации горячего водоснабжения дома уже встроены и готовы к длительной эксплуатации после сборки.
- Максимально выгодная стоимость практически для каждого.
В этой статье мы узнали, что представляют собой дровяные чугунные печи с водяным контуром и теплообменником. Примечательно, что все работы по установке и настройке системы можно выполнить своими руками в максимально короткие сроки.
И если следовать всем предложенным рекомендациям, то готовая печь вместе с котлом исправно прослужат вам очень долго.
Открытая или закрытая система? Открытая или закрытая система?
Четверг, 25 мая 2023 г.
Открытая или закрытая система, что это означает и каковы преимущества?
Самый простой способ объяснить это — сравнить котельную систему с системой охлаждения автомобиля. На автомобиле система охлаждения закрыта. Есть крышка под давлением, которая будет выпускать воздух, если температура станет слишком высокой и система начнет кипеть. Вместо того, чтобы взорваться, крышка сбрасывает давление, и жидкость вытекает. В системе также есть термостат, который открывается и закрывается в зависимости от температуры охлаждающей жидкости.
Когда утром в автомобиле холодно, термостат закрывается и рециркулирует воду через блок двигателя, позволяя двигателю быстрее достигать рабочей температуры. Как только двигатель прогреется, термостат открывается, и охлаждающая жидкость течет через систему, регулируя температуру двигателя, чтобы он работал при оптимальных температурах. Теперь представьте свой дровяной котел в качестве двигателя и систему охлаждения в качестве системы лучистого отопления. Они очень похожи по дизайну.
Основным преимуществом закрытой системы является то, что вода не будет кипеть так быстро, и она закипит при более высокой температуре, чем 220 градусов, при которых вода закипает на уровне моря. Это меняется с высотой. Таким образом, в двух словах, вы можете запустить котел под давлением при более высокой температуре, чем открытая система.
Так зачем вам открытая система? Основная причина — безопасность, открытая система не находится под давлением и поэтому не может взорваться при неправильной установке.
Во многих местах возиться с системой котлов под давлением, если у вас нет соответствующей лицензии, считается преступлением. Многие люди погибли в результате взрывов котлов за эти годы, поэтому власти довольно строги по очевидным соображениям безопасности. Правильно установленные напорные котлы так же безопасны, как и любой резервуар для горячей воды для бытовых нужд.
Если это произойдет, у вас есть несколько минут, чтобы спасти свой котел. Существуют автоматические системы заполнения, которые всегда будут держать ваш бойлер полным воды. Если вы выбираете открытую котельную систему, убедитесь, что вы инвестируете в хорошую. Если автоматическая система заполнения выходит из строя, она обычно либо заливает котельную водопроводной водой, либо не добавляет воду по мере необходимости. Всегда проверяйте эту систему и убедитесь, что она работает правильно. Существует такая вещь, как комбинированная система открытого/закрытого котла. Это обычное дело, когда вы обнаружите, что котел представляет собой открытую систему, а излучающая система закрыта. Большинство излучающих систем и устройств для обработки тепла закрыты. Это достигается с помощью теплообменника, который может быть ребристым или боковым теплообменником. Открытая котельная система представляет собой собственную петлю и циркулирует по ней. БТЕ передаются через теплообменник в замкнутую систему.
Опубликовано в субботу, 2 февраля 2013 г.
Установка сантехники – котлы EZ
Трубная арматура, необходимая для установки, доступна в большинстве местных хозяйственных магазинов и центров по благоустройству дома. Мы также можем порекомендовать SupplyHouse, онлайн-продавца, который предлагает хорошие цены на детали сантехники. SupplyHouse
При первой топке печи очень важно, чтобы вода нагрелась до рабочей температуры (от 160° до 180°), прежде чем вы действительно начнете обогревать свой дом или другое строение. Если вы начнете черпать тепло из воды слишком рано, печь не сможет наверстать упущенное, и креозот, вероятно, забьет ваш дымоход. Оставьте водяной насос (насосы) работающими, но не включайте внутренний термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.
Печь Наружная сантехника
Завершенная сборка
Изолированная линия PEX имеет две водопроводные трубы, красная, которая подает нагретую воду от печи в ваш дом , и синий, возвращающий охлажденную воду от дома до печки.
Вот изображение задней части печи без прикрепленного внешнего корпуса, показывающее порты для сантехнических соединений.
Фитинги на задней стороне печи имеют внутреннюю резьбу 1 дюйм. Вот схема основных фитингов, необходимых для крепления линий PEX к печи, взятая из нашего руководства по эксплуатации.
Вот фотография фитингов, необходимых для установки сдвоенного насоса с двумя обратными линиями, соединенными тройником. Мы рекомендуем вам использовать Y-образный фитинг вместо показанного здесь тройника. Y-образный фитинг позволит двум потокам воды в обратных линиях более плавно сливаться в один поток. Показанный здесь тройник должен быть установлен таким образом, чтобы один из более длинных прямых концов подводил возвратную воду непосредственно к резервуару для воды печи. Он по-прежнему работает, но приводит к ненужной турбулентности воды, которая может замедлить поток.
Заземляющий стержень вбит в землю рядом с печью и соединен с печью толстым проводом.
Вот и завершена установка. Насосы и клапаны также должны быть покрыты изоляционным ватином, чтобы свести к минимуму потери тепла. Держите эту изоляцию прикрепленной достаточно просто, чтобы обеспечить быстрый доступ к насосам, когда это необходимо.
Если у вас есть 2 обратные линии для вашей системы, добавьте тройник, чтобы соединить 2 обратные линии с портом возврата. Это обеспечит более плавный поток воды, чем тройник.
Если вам трудно найти Y-образный фитинг, подойдет обычный тройник, латунный или PEX, в зависимости от того, с какими трубами вы работаете. Только не забудьте сориентировать фитинг таким образом, чтобы поток воды был максимально плавным. Приведенная выше иллюстрация установки двойной обратной линии заказчика будет работать, но ниже показана предпочтительная ориентация фитинга.
Тройник для установки двойной обратной линии.
На мансардном этаже показано соединение водопровода с теплообменником в топочной камере.
Установив байпасную линию между подачей и обраткой, можно перекрыть подачу нагретой воды в топку в теплое время года весной и осенью. В жаркий день дом может перегреться даже без работающего вентилятора. Затем ночью или в более холодный день достаточно просто снова открыть клапаны. Просто следите за тем, чтобы вода текла ЛИБО через змеевик печи ИЛИ через перепускной клапан, чтобы насос мог свободно циркулировать воду.
На схеме «Подводка насоса» показано, что для крепления водяного насоса необходимы 2 фланца насоса. Обратите особое внимание на направление потока воды здесь. На водяном насосе есть стрелка. Он ДОЛЖЕН быть направлен ВНИЗ, в сторону от печи и к красной линии PEX в землю. Мы рекомендуем снимать насосы для тщательной очистки крыльчаток весной при опорожнении печи. Избыточные минеральные отложения на крыльчатках насоса снижают эффективность и в конечном итоге приводят к перегреву и выходу насоса из строя.
Водяной насос имеет пластиковый обратный клапан, который не требуется для этого применения.
Просто удалите и выбросьте его перед установкой.
Соединение «Слив котла» можно изменить, если добавить туда анодный стержень. Мы НАСТОЯТЕЛЬНО рекомендуем установить анодный стержень из магниевого сплава , чтобы защитить водяную рубашку от коррозии. Магниевые стержни хорошо работают вместе с нашей нитритной обработкой воды. Это та же простая технология, которая используется для защиты водонагревателей от преждевременного выхода из строя. Добавьте тройник к сливному отверстию, затем прикрепите сливной кран под тройником, и вы можете вставить 42-дюймовый расходуемый анодный стержень прямо через тройник в водяную рубашку печи. Вам нужно будет использовать переходник, чтобы приспособить меньшую резьбу анодного стержня. Когда стержень разрушается, материал падает на дно резервуара в виде ила, поэтому позаботьтесь о том, чтобы тщательно смыть его весной, когда будете сливать воду из резервуара.
Немного приподняв переднюю часть печи домкратом, вы поможете всему полностью слиться.
Убедитесь, что резьба на всех фитингах чистая, и всегда используйте сантехнический герметик для резьбы, чтобы обеспечить герметичность установки. В конце отопительного сезона, после того, как вы слили воду из печи, вытащите анодный стержень и осмотрите его. Замените его, когда он изношен. Мы не можем предоставить график, когда его нужно будет заменить, потому что качество воды у всех разное. Коррозия, которую вы видите на анодном стержне, возникла бы на водяной рубашке, если бы анодный стержень не жертвовал собой.
Адаптер анодного стержня Тройник дренажного отверстияНанесение смазочного материала для труб
После того, как вы все протестировали, чтобы убедиться в отсутствии утечек и правильной циркуляции воды, обязательно оберните все изоляцией. Снятие черных стальных панелей с задней части печи облегчает использование трубного ключа для соединений.
Это также упрощает установку трубной обмотки вокруг возвратной линии, идущей к верхней части печи. Любые открытые водопроводные линии или трубы снижают эффективность печи и увеличивают вероятность того, что вода может замерзнуть, если ваш огонь неожиданно погаснет.
Внутренняя сантехника
Везде На каждом этапе помните, что то, что вы делаете, представляет собой простой, одиночный контур, от наружного котла к внутренней печи, затем к внутреннему водонагревателю, а затем обратно к наружному котлу.
Необходимые фитинги зависят от существующей сантехники. Вы также должны установить запорные клапаны на каждом соединении, чтобы упростить техническое обслуживание в будущем. Если у вас есть старая сантехника, которая годами собиралась вместе, возможно, сейчас самое подходящее время, чтобы привести ее в порядок. Линии PEX облегчают задачу.
Водонагреватель
Если вы планируете также нагревать свое горячее водоснабжение с помощью наружного котла, вам необходимо направить горячую воду от уличной печи в печь с принудительной подачей воздуха в вашем доме до запуска к внутреннему водонагревателю.
Вот прекрасное видео, показывающее правильно установленный пластинчатый теплообменник. В видео говорится, что сначала нужно направить нагретую воду от уличной печи к водонагревателю. Однако мы считаем, что это приводит к тому, что горячая вода для бытовых нужд оказывается намного горячее, чем необходимо, что увеличивает риск ошпаривания.
Помните, что пластинчатый теплообменник подключается к линии подачи воды COLD резервуара для воды. Нагретая вода из уличной печи сначала поступает в комнатную печь, затем оттуда поступает в водонагреватель и, наконец, возвращается в уличную печь. В ситуациях, когда над баком водонагревателя недостаточно места для установки теплообменника, как показано выше, теплообменник можно расположить по-другому. Однако для максимальной эффективности лучше всего установить его как можно ближе к водонагревателю.
Мы можем дать вам конкретный совет для вашей уникальной ситуации.
Печь с принудительной подачей воздуха
Наружный котел Ezboilers обогревает ваш дом с помощью теплообменника вода-воздух, установленного в камере печи дома. Единственное особое внимание следует уделить ситуациям, когда система кондиционирования воздуха уже установлена вместе с печью. Новый теплообменник горячей воды нельзя устанавливать слишком близко к теплообменнику кондиционера, так как это может привести к замерзанию воды во время работы кондиционера. Если теплообменник должен быть установлен очень близко к змеевику кондиционера, вам нужно будет слить воду из теплообменника перед использованием кондиционера. Мы хотим избежать этого варианта. Наилучшей практикой является установка теплообменника как можно ближе к печи, но не менее чем на 4″ над печью, между печью и змеевиком кондиционера. Вот пара видео, показывающих, как установить обменник.
Теплообменник можно установить, вырезав только одну сторону камеры и прикрепив угловые кронштейны к внутренним сторонам камеры, чтобы теплообменник мог опираться на них. Ключом к его хорошей работе является обязательное уплотнение металлической лентой, чтобы максимальное количество воздуха проходило через теплообменник, а не вокруг него.
Бывают ситуации, особенно в старых домах, где кажется слишком мало места для работы на пленуме. Мы всегда готовы помочь вам разобраться. Мы не просто оставляем вашу новую плиту и уезжаем, когда доставим ее. Мы проведем вас через весь процесс установки, включая осмотр вашей существующей системы отопления, чтобы убедиться, что вы понимаете, как это сделать правильно.
Внутренний котел
Если вы отапливаете свой дом с помощью внутреннего котла, а не системы с принудительной подачей воздуха, вы используете водо-водяной пластинчатый теплообменник для подачи тепла от печи Ezboiler к внутренней котельной системе. Это та же процедура, что и при подключении к водонагревателю. Опять же, вы врубаетесь только в «холодную» обратку от внутреннего котла. Вот пара хороших видео, описывающих простую процедуру.
EZ Печи-бойлеры также работают с системами лучистого теплого пола. Вот изображение примера коллектора для распределения нагретой воды по различным зонам нагрева.
Распределительный коллектор водяного отопления Для помощи в установке лучистого отопления мы рекомендуем наших друзей в Radiantec.
