Как сварить печь для бани из трубы своими руками

Самым простым и в то же время дешевым способом сделать печь для бани является использование отрезка обычной стальной трубы. Подобная конструкция будет вполне нормально функционировать в любом помещении, невзирая на его размеры. Более того, благодаря герметичному корпусу печь, выполненная из трубы, не будет выделять угарного газа при работе, а значит, она абсолютно безопасна для человека. Поэтому не нужно сооружать никаких дополнительных ограждений.

Как сварить печь для бани из трубы

Как сварить печь для бани из трубы? В действительности здесь нет ничего сложного – при наличии соответствующего оборудования и навыков работы со сварочным аппаратом процедура изготовления займет всего несколько часов.

Содержание материала

Подготовка места для печи

Вначале необходимо позаботиться о фундаменте. Чтобы сделать его, нужно выполнить следующие действия.

Таблица. Инструкция

Шаг, №№	Иллюстрация	Описание
Шаг 1	Выемка грунта	В месте, где будет располагаться печь, выкапывается яма глубиной 50 см. Длина и ширина зависят от размеров будущей конструкции (в статье рассматривается использование трубы Ø 50 см, значит, размеры фундамента должны составлять примерно 70х70 см).
Шаг 2	Отсыпка щебня	Дно ямы засыпается щебнем и тщательно утрамбовывается. Толщина уже утрамбованного слоя должна быть как минимум 30 см.
Шаг 3	Заливка раствора	Поверх щебневой «подушки» заливается тонкий слой жидкого цементного раствора (цемент с песком в соотношении 1:4, вода – по мере необходимости) и оставляется на 24 часа для остывания. Это – подошва будущего основания.
Шаг 4	Укладка рубероида	Поверх застывшего цемента укладывается гидроизоляция – несколько слоев рубероида.
Шаг 5	Раствор для заливки фундамента	Далее яма заливается бетоном, приготовленным из цемента, песка и мелкофракционного гравия в соотношении 1:2,5:4 (+ вода)
Шаг 6	Забетонированное основание	Поверхность залитого фундамента проверяется уровнем. Если с горизонтальностью все в порядке, можно приступать к выведению кирпичной площадки.
Шаг 7	Кирпичная площадка под печь	Из красного или шамотного кирпича строится площадка (размеры те же – 70х70 см). Кирпич нужно класть одним или двумя рядами, причем исключительно на глиняный раствор. В результате площадка должна подняться над чистовым полом приблизительно на 15-20 см.

Также необходимо защитить стены помещения от сильного нагрева. Для этого сооружается защитный экран из кирпичей, уложенных «на ребро» и сцепленных тем же глиняным раствором.

Кирпичный экран (увеличивайте для чтения рекомендаций)

Высота экрана должна составлять 120 см, будущая печь будет располагаться примерно в 20 см от него.

Кирпичный экран – пример

Изготовление вертикальной печи из стальной трубы

Вертикальная печь из стальной трубы

Печь из трубы

В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.

Схема печи из трубы

Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.

Разметка трубы

Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.

Резка трубы – отверстие для поддувала

Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.

Изготовление и установка стальной пластины

Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.

Изготовление и установка дверцы

Обратите внимание! Если топку необходимо вынести в смежное помещение, то можно наварить вокруг дверцы специальный фартук прямоугольной формы с отступом от нее (дверки) на 50-100 мм с каждой из сторон.

Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.

Привариваем внутрь отсекатель

Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.

Шаг 7. Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).

Привариваем стальной лист, в котором будет установлена крышка

Шаг 8. Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали). Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм.

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.

Крышка на петлях

Шаг 9. Внизу бака врезается кран для слива воды.

Патрубок для подключения крана

Обратите внимание! Остается лишь приварить к дымоходной трубе, примерно в 30 см от емкости для воды шибер.

Шибер

Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.

[adrotate group=»5″]

Этапы изготовления выносной топки

Печи для бани из трубы и стали. Конструкция печей одинакова – это корпус, разделенный на бак для воды, каменку, топку и зольник. Для разделенияя используются стальные листы и решетки. Из топки через бак и каменку выведена труба дымохода

Видео – Изготовление печи из трубы

Видео – Вертикальная печь из трубы

Основные требования к установке печи

При дальнейших монтажных работах следует придерживаться ряда требований.

Печь устанавливается на заранее подготовленный фундамент, с 20-сантиметровым отступом от стены.
В том месте, где труба будет выходить наружу, выполняется утолщение примерно в 120 мм.
Все деревянные элементы покрываются изоляционным материалом (это может быть, к примеру, асбест или войлок) с нанесенным на него слоем глины.
Участок дымохода между потолком и кровлей штукатурится и покрывается известковым раствором.
Высота участка трубы, выступающего над кровлей, должна составлять как минимум 50 см.
Полок нужно разместить рядом с той стеной, где располагается печь. При установке полка нужно позаботиться о том, чтобы человек, сидящий там, не касался головой потолка.

Цены на известковый раствор

~~известковый раствор~~

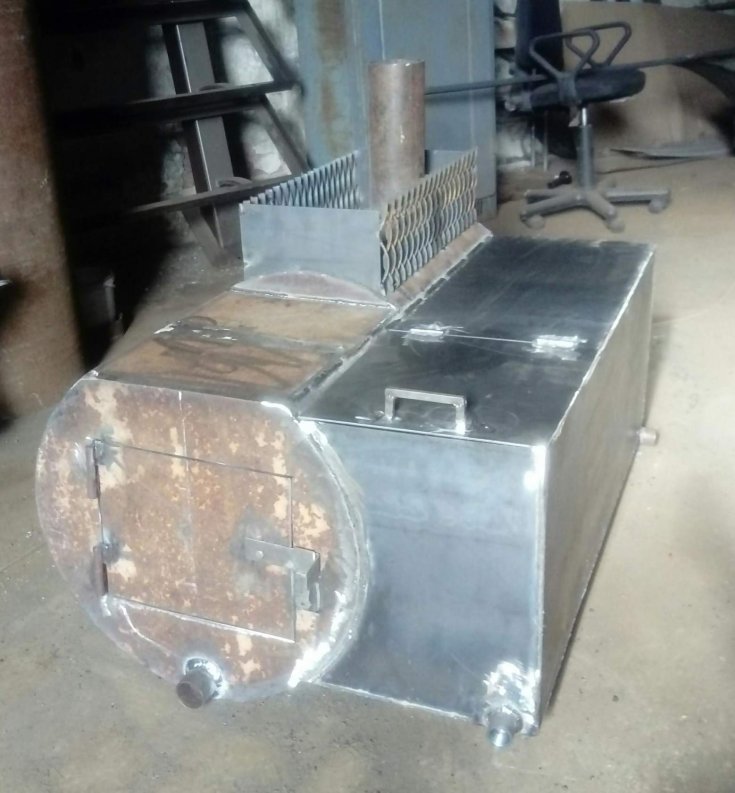

Создание горизонтальной печи

Красивая горизонтальная печь для бани

Горизонтальная конструкция подразумевает наличие навесной емкости для воды и наружной каменки. Такая печь более компактна, а благодаря увеличенной глубине топочного отделения она позволит быстро отопить помещение. В процессе изготовления нужно выполнить следующие действия.

Вариант самодельной печи из трубы

У горизонтальных печей для бани различный внешний вид, но конструкция аналогична

Шаг 1. Из стальной трубы диаметром 50 см вырезается кусок длиной 80 см. Края тщательно выравниваются и зачищаются.

Подготавливаем трубу

Шаг 2. Создается колосниковая площадка. Для этого из стального листа толщиной 1-1,2 см вырезается прямоугольник размерами 80х40 см. Внутри прямоугольника проделывается отверстие, после этого к нему (прямоугольнику) приваривается арматура. Как вариант – можно приобрести уже готовый колосник, изготовленный на заводе.

Чертеж печи

Шаг 3. Колосник приваривается внутрь корпуса. Сама труба в это время располагается так, чтобы шов на ней находился под колосниковой решеткой. Дело в том, что металл прогорает преимущественно в местах сварки, а такой нехитрый прием поможет существенно снизить термальную нагрузку на шов.

Вариант колосника – прутья приварены к вырезанному в корпусе прямоугольному проему

Изнутри колосник будет выглядеть так

Шаг 4. Из стального листа изготавливается фасад (выносная топка) прямоугольной формы (высота – 0,7 м, ширина – 0,6 м) с закругленным верхом. В фасаде проделывается пара прямоугольных вырезов – для дверок поддувала и топки.

Этапы изготовления выносной топки печи с зольником

Шаг 5. Задняя часть конструкции также выполняется из стальных листов, но размеры здесь другие – 0,9х0,7 м. К слову, верхняя часть этого элемента послужит одновременно еще и ограничителем каменки.

Задняя стенка

Шаг 6. Задняя часть и фасад привариваются к корпусу. По центру корпуса приваривается фронтальный ограничитель для каменки, при этом он – ограничитель – должен в точности повторять контуры корпуса снизу и задней части сверху.

Шаг 7. Сверху корпуса (в задней его части) вырезается прямоугольное отверстие 150х150 мм. Поверх устанавливается свод печи, выполненный из листовой стали, с отверстием для дымохода. Важно, чтобы отверстие было на 12-15 см ближе к фасаду – это обеспечит не только отсечение пламени, но и полный дожиг топлива (смотрите схему-чертеж выше).

Шаг 8. К своду приваривается дымоходная труба. К слову, свод одновременно будет и днищем каменки. На стенки свода необходимо наварить арматурную решетку высотой 20 см – это увеличит объем каменки.

Труба для подключения дымохода

Приваренная каменка

Шаг 9. Крепятся дверки зольника и топки. Печь зачищается шлифовальным кругом в целях устранения ржавчины и остатков окалины, после чего покрывается слоем термостойкой краски на полимерной основе. Первое протапливание выполняется на улице, чтобы краска запеклась.

Обратите внимание! Дымоход выводится на улицу так же, как в случае с вертикальной печью.

Шаг 10. Поверх задней части монтируется емкость для воды. Для этого туда приваривается полка, габариты которой соответствуют размерам днища бака. Каменка закладывается камнями, при этом соблюдается одно важное правило: нужно, чтобы их плоские поверхности предельно плотно прилегали к железным стенкам в целях более эффективного нагрева последних.

[adrotate group=»5″]

Бак для воды

Цены на стальной лист

~~стальной лист~~

Видео – Изготовление печи из трубы (вариант с горизонтальным расположением)

Подводя итоги. Несколько слов об ИК излучении

Железные печи обладают многими преимуществами, но у всех есть один недостаток – при работе они образуют жесткое ИК излучение, что приводит к неравномерному прогреву воздуха в помещении. Но эту проблему можно устранить, если сделать вокруг отопительного прибора кирпичную кладку. Кирпич нужно класть примерно в 10-15 см от печи, благодаря чему воздух будет свободно циркулировать вдоль стенок. Кроме того, кладка выполняет еще и защитную функцию – случайное прикосновение к нагретому кирпичу не приведет к ожогу, чего нельзя сказать о раскаленном металле.

: Установленная вертикальная печь и кирпичный экран вокруг нее

: Кирпичный экран вокруг печи

В одном из нижних рядов остается два-три отверстия, чтобы холодный воздух проникал внутрь. Теплый же воздух будет подниматься, движимый конвекцией. Также вам, возможно, будет интересно узнать об эксплуатации газовой печи в бане.

Самодельная печь для бани из трубы диаметром 530 мм: четрежи

В том случае, когда возникает необходимость соорудить топку для парилки, существует возможность пойти по простому пути за счет использования металлической трубы и инструментов в виде сварочного аппарата и болгарки. При этом потребуется минимум времени для достижения требуемого результата – обустройства печки для бани. Изготовление не предполагает установку ограждений, а ее возможности в плане обогрева помещения определяются 20 м³. Что касается конструкции предлагаемого устройства, то она может быть как горизонтальная, так и вертикальная.

Содержание

1 Процесс изготовления печи
2 Что необходимо для изготовления печи?
3 Этапы работ самостоятельного изготовления печи
- 3.1 Этап I
- 3.2 Этап II
- 3.3 Этап III
- 3.4 Этап IV
- 3. 5 Этап V
- 3.6 Этап VI
- 3.7 Этап VII
- 3.8 Этап VIII
- 3.9 Этап IX
4 Горизонтальная печь
5 Печь для бани из 530 трубы
6 Печь из трубы 530 мм с охватом 3 помещений
7 Еще один вариант печи из 530 трубы
8 Чертежи
9 Фотографии готовой конструкции

Процесс изготовления печи

Чтобы приступить к процессу обустройства печи для бани, потребуются следующие заготовки:

труба на 426 мм при толщине стенки от 5 мм;
5-миллиметровый листовой прокат;
небольшие по длине отрезки труб;
2-миллиметровый лист из стали;
металлопрокат.

Цель применения листового проката – вырезание двух кругов, диаметр которых должен соответствовать размеру используемой трубы. Круги привариваются к торцам трубы, но с одним исключением. Один круг остается цельным, а в другом вырезается 150-миллиметровое отверстие. В результате цельная заготовка становится дном будущей печи, а та, что с дыркой, – выводом для дымохода.

Далее необходимо озаботиться тем, чтобы изготовить дверцы. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. На ней должны быть установлены петли, а также – запорное устройство, дополненное регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого применяется труба на 76 мм. В качестве заслонки предполагается использование металлического круга толщиной 2 мм, приваренного к 5-миллиметровой проволоке.

Завершающим действием процесса изготовления печи является обустройство ограждения каменки. Это делается посредством сваривания металлического цилиндра, диаметр которого должен быть немногим больше по сравнению с размером печи. Оптимально, если данный цилиндр будет одеваться с небольшим усилием.

Что необходимо для изготовления печи?

Сварочный аппарат.
Инструменты, способные обеспечить резку металла. Хотя лучший вариант – найти возможность использования специального станка для нарезки соответствующих заготовок.

Стальная труба на 630 мм при толщине стенки от 10 мм.
Поддувальная дверца 125 на 250 мм, топочная – 250 на 250 мм и предназначенная для каменки – 375 на 375 мм, включая оснащение петлями.
10-миллиметровый стальной лист.
Колосник, выполненный из чугуна, который должен представлять собой решетку, востребованную с целью обеспечения тяги.
Чугунные заготовки 50 на 50 мм.
Арматура.
Труба на 120 мм для обустройства дымохода.
Около 35 штук шамотного кирпича, имеющего нестандартные размеры – 250x125x

Этапы работ самостоятельного изготовления печи

Этап I

Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.

Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.

Этап II

На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.

Этап III

Варятся бока для дверок с помощью использования листа, учитывая проход через стену.

Этап IV

Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.

Этап V

Сборка стального каркаса окончена, который теперь требует установки на место. После этого приступают к футеровке с целью создания условий по снижению тепловых потерь. Для этого применяется шамотный кирпич (250x125x40). Во время подгонки кирпича требуется его нумерация.

Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.

Этап VI

Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.

Этап VII

На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.

Этап VIII

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски. Это позволяет исключить контакт стальной части печи с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата. Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.

Этап IX

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.

Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.

Источник: http://ruspar.ru/wiki/osnovy/pech-dlya-bani-iz-truby/

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.

Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.

Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.

Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
Оснащение зольника и топки дверцами.
Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.

Оборудование бака краном.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.

Печь для бани из 530 трубы

Печь изготовлена из трубы диаметром 530мм толщиной 8мм, и листового металла 8мм.

Масса печи-234кг

Масса камней 141кг.

Максимальный объем парильного помещения-22 куб. м.

Диаметр дымохода 133мм.

Печь из трубы 530 мм с охватом 3 помещений

Эксплуатация предлагаемого варианта печи дает возможность обеспечить прогрев 3 отдельных помещений, изолированных друг от друга. Под этими помещениями следует понимать предбанник, помывочную и парную.

Оснащение такой печи может включать внешний отбойник применительно к каменке, который создает условия для увеличения температуры камней, а также он выполняет функцию искрогасителя. Работа отбойника возможна в 2 положениях: растопка и искрогаситель. Если выбрано положение растопка, то это способствует увеличению тяги в ситуации, когда дымоход не прогрет. В результате эксплуатация печи становится более эффективной, а на выходе дымохода уменьшается искрообразование.

Конструкция печи отличается простотой, что никоим образом не сказывается негативно на ее надежности. Печь включает в себя весь необходимый комплект элементов:

бак, выполненный из нержавейки;
большую топку, длина которой составляет 60 см;
открытую каменку, оснащенную ребрами для препятствования стеканию воды.

Топка печи изготавливается из металлической трубы диаметром 530 мм при толщине стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного зольника и возможность регулировки процесса горения дров.

Для окраски используется термостойкая эмаль, которая после первой протопки кристаллизуется, что приводит к появлению защитных свойств этого вещества.

Еще один вариант печи из 530 трубы

Чертежи

Фотографии готовой конструкции

Самодельные печи для бани из трубы. Как сделать печь для бани из трубы своими руками

Покупка любого оборудования требует больших финансовых вложений. Но не все могут себе это позволить. И каждый ищет выход из ситуации по-своему. Кто-то приобретает и не качественную, но дешевую технику, и большинство предпочитает создавать ее с нуля в одиночку.

Один из самых простых вариантов – сделать своими руками печь для бани из трубы. Он отлично сработает, так как полностью герметичный корпус сможет гарантировать человеку практически 100% безопасность. Сделать это несложно. Что для этого потребуется, будет рассмотрено далее в этой статье.

Плюсы и минусы такой конструкции

Что такое самодельная печь? Эта труба, разрезанная на две части, одна из которых используется как топка и каменка, а другая под бак для воды. Такая модель является одним из бюджетных вариантов банного оборудования.

Он прочный, долговечный и может быть изготовлен в кратчайшие сроки. При этом объем сварочных работ будет значительно меньше, чем при сборке аналогичного аппарата, только состоящего из отдельных листов металла.

Какими бы конструктивными особенностями не обладал банный инвентарь, он обязательно будет иметь не только положительные, но и отрицательные качества. Исключением не являются печи из трубы для бани. Конечно, плюсов у такой конструкции довольно много, это:

Но есть у нее и недостатки. К ним относятся:

Необходимость дополнительной закладки топлива при принятии банных процедур
При изготовлении придется использовать сварочный аппарат
Неравномерное распространение горячего воздуха, а, следовательно, возможность применения только в небольших помещениях

Если вас не пугают эти особенности конструкции, то можете смело приступать к ее выполнению.

Основные узлы банной печи

Отопительное оборудование, из чего бы оно ни изготавливалось, имеет основные узлы, присутствующие в каждой модели. К ним относятся: топка, предназначенная для сжигания топлива, дум, выполняющая две функции – сбор золы и создание тяги, сетка или емкость, в которой находятся камни, дымоход, позволяющий выводить отработанные газы в атмосферу и дрожь, на которой лежат дрова.

Основные узлы конструкции, смотрите видео:

Все перечисленные элементы потребуются при изготовлении трубы из трубы. Определившись с ними, можно переходить непосредственно к процессу создания.

Этапы монтажа печного оборудования

Перед тем, как приступить к сборке, необходимо выделить место под печь из трубы в ванне. Он должен соответствовать требованиям пожарной безопасности и зависит от материалов поверхностей, которые будут окружать конструкцию. Одним из вариантов защиты деревянных стен может стать экран из кирпича, изготовленный с использованием глиняного раствора.

И только после всех подготовительных работ приступают непосредственно к установке оборудования для бани. Он состоит из нескольких этапов.

Во-первых, это выбор трубы. Он должен быть не менее 1,5 м в длину, диаметром 0,5 м. Что касается толщины стены, то ее стоит выбирать в пределах 1 см, что позволит избежать длительного прогревания помещения.

Труба разрезается на части по 0,9 и 0,6 м. Большой используется для печи и обогревателя, а меньший для воды. А затем перейти к изготовлению самой печи. Для этого в нижней части большего сегмента необходимо вырезать отверстие 18х5 или 20х6 см. Это будет играть роль путать. Над ним приваривается круглая пластина.

Тогда в путанице есть сорт печи. Для его фиксации в углах приваривают 4 специальных уголка.

На следующем этапе в трубу врезается труба, которая закроет дверь. В качестве последнего используется металлический лист 25х30 см. Он навешивается на петлю, приваренную к трубе, и закрывается на защелку.

Сверху над топкой врезаны трубы, которые будут выполнять функции обогревателя. При этом его размещают таким образом, чтобы от его вершины до дна емкости оставалось около 10 см. В этом случае задняя часть трубы заваривается наглухо, а дверь выполняется спереди.

В полученный камень укладываются булыжники, выпадение которых поможет предотвратить приваренный металлический стержень.

После выполнения нагревателя в верхней части трубы закрепите муфту. Более того, она сварена таким образом, чтобы часть корпуса можно было использовать для крепления бака.

Следующим шагом становится оборудование дымохода. Для этого к баку крепится колесо водяного бака, в котором имеется дымоходное отверстие. При этом его нижняя часть плотно фиксируется на днище.

Верхняя часть резервуара закрыта стальным полукольцом, через который также проходит дымоход. Но чтобы можно было свободно заливать воду, третья часть бака должна оставаться открытой.

И последним этапом будет установка на дымоход стальной платформы. Он расположен в 30 см от бака.

Правильный монтаж

Монтаж оборудования для бани не завершен после его сборки. Далее следует не менее важный этап – установка. Она должна быть выполнена таким образом, чтобы тепловая дверь располагалась, как в парилке, так и в предтрибаде.

Если вас больше устраивает второй вариант, то установку печи следует совместить с обстановкой стены. Или, если он уже есть, то сделать отверстие соответствующих размеров и совместить топку с предбанкером с металлической втулкой.

В случае установки топки в парилке необходимо учитывать следующие моменты:

Нагреваясь, металл выделяет большое количество тепла, что может привести к возгоранию деревянных поверхностей, поэтому расстояние между ними и оборудованием должно быть 1М
При выполнении стен из негорючих материалов допускается уменьшение до 10 см
Установка печи должна производиться на бетонном основании
Перед печью следует положить металлический лист, чтобы предотвратить появление искр на поверхности деревянного пола

Соблюдение всех перечисленных требований позволит избежать возникновения пожара и сделает эксплуатацию банной печи из трубы полностью безопасной.

Несмотря на простоту конструкции, оборудование для бани может быть отработано медленно при неправильной установке. Чтобы этого избежать, нужно учитывать следующие нюансы в работе. Первый – сварку должен выполнять только профессионал.

Второе — надо контролировать тягу печи. Если она слишком сильная, то следует сделать защелку в дымоходе для регулировки.

Третий комплект оборудования со специальным башмаком (горизонтальный лоток, камвольный в верхней части трубы), позволит избежать возгорания копоти.

Только учтите все эти аспекты, можно будет без опасений эксплуатировать в бане собранную самостоятельно печь.

А если еще добавить некоторые элементы дизайна, то можно гордиться не только хорошими техническими характеристиками своего дизайна, но и эстетичным внешним видом.

Готовый или собранный своими руками?

О том, что печь для бани – важнейшая составляющая, знают все. Сегодня рынок насыщен различными моделями такого оборудования.

Можно купить и готовую конструкцию, но если у вас есть все необходимое для сборки печи из трубы, то это сэкономит деньги. Самодельное оборудование не хуже промышленного, но по стоимости будет дешевле. Так что дерзайте и все получится.

Баня на своем участке – общая мечта многих дачников, но на пути ее воплощения возникает множество проблем. Одной из них может оказаться основная составляющая бани – печь. Суть проблемы в том, что покупка или кладка банной печи стоит круглой суммы, которая не всем под силу, но у этой проблемы есть достаточно простое решение – печь для бани из трубы. В этой статье мы подробно расскажем, как сделать печь для бани из трубы, обладая лишь скромными навыками владения сварочным аппаратом.

Коротко о трубах из труб

В первую очередь необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она проста в установке, обслуживании и эксплуатации, но плюсом печи, сделанной своими руками, является низкая стоимость.

Также стоит помнить об отрицательных качествах такой печи: плохая теплоемкость, а также низкий уровень пожарной безопасности. Минусы существенные, но не спешите отказываться от такой печи, ведь все они легко устраняются, например риск возгорания сводится к минимуму кирпичного или металлического экрана, гасящего ИК-лучи, излучающие печь .

Переходя к разговору о том, как сделать печь для бани из трубы, необходимо уточнить, что инструкций будет две, потому что печь из трубы можно строить вертикально и горизонтально, что крайне важно для некоторых бань.

Труба вертикальная

Перед изготовлением печи из трубы необходимо подумать о выборе необходимого инструмента и комплектующих печи. Подготовьте следующее:

Сварочный аппарат;
Электроды для сварки металлов;
Инструмент для резки металла, например болгарка;
Две трубы длиной 60 см и 90 см, диаметром 50 см и толщиной стенок около 10 мм;
Труба диаметром 35 см, из которой будет сделан обогреватель;
Два металлических листа толщиной 10 мм;
Труба дымохода, выбирая которую важно учитывать, что она должна выходить над крышей;
Усиление;
Колесница;
Кран металлический врезной;
И 4 комплекта дверных петель.

Необходимая подготовка Материал, Собрать печь для бани из трубы можно своими руками, следуя нашей подробной инструкции:

Печь с теплым дном . Вырежьте из заготовленного листа круг, диаметр которого соответствует диаметру основной трубы, если следовать размерам, указанным в списке выше, то диаметр будет 50 см. Вырезав круг, приварите его к одному из концов трубы, после чего для усиления конструкции рекомендуем создать металлический каркас из Профиля.
Изготовление двери Под решеткой (нассал). С помощью болгарки вырежьте ровный квадрат размерами 25 на 8 см. Квадрат должен быть в 4 см от дна печи. Далее необходимо закрепить на квадрате больших размеров, вырезанном из металлического листа, петли, которые можно приварить. Также сделайте ручку и защелку.
Изготовление решетки . Для изготовления решетки снова возьмите металлический лист и вырежьте из него круг, диаметр которого должен быть равен внутреннему диаметру основной трубы. В центре круга необходимо вырезать квадрат, а на его месте сделать решетку из прутка арматуры. Полученный круг приваривается над нижней дверью.
Противопожарная дверь . Отступаем около 20 см от грации и вырезаем дверное отверстие (25х25 см). Вырежьте будущую дверь из металлического листа и закрепите на ней петли, приварив их. Также сделайте ручку отключения.
Каменка . Каменка может выполняться различными способами, но мы расскажем вам о самых простых, которые вы можете усовершенствовать по своему желанию. Чтобы сделать дно каменки, на которое будут укладываться камни, от верхнего края трубы отмерьте 15 см. На этом уровне приварите сетку арматуры. Чтобы поменять камни или очистить их от Нагара, сделайте дверь так же, как было описано выше. Размеры двери подбирайте сами, учитывая размеры камней. Действовать нужно с осторожностью, так как если вы плотно заложили ее камнями, то нарушите циркуляцию воздуха в топку, что приведет к выбросам дыма в парилку.
Емкость для воды . Для изготовления емкости используйте короткую трубку (60 см). В первую очередь необходимо сделать дно бака: вырезать из металлического листа круг, диаметр которого должен соответствовать диаметру трубы; В вырезанном круге также необходимо вырезать отверстие под трубу дымохода, после чего, приварить изготовленный круг к одному из концов стенки бака (Читать далее: «»). Возьмите трубу дымохода, после чего сделайте кран для забора воды. Завершающим штрихом будет крышка бака, которую также можно сделать из металлического листа.
Сборка печи . Варите все составляющие печи, помните, что швы должны быть предельно надежными, ведь высокие температуры для них серьезная нагрузка. После выполнения всех действий печь для бани из трубы будет готова.

Горизонтальная труба

Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для нее немного отличаются:

Основная труба должна быть длиной 75 см и диаметром 53 см;
Вторая трубка должна быть меньшего диаметра (11,4 см).

Горизонтальные печи из трубы для бани делаются немного сложнее, однако при такой конструкции вы сами можете решить, где расположить бак с водой. Чаще бак устанавливают на топке или за ней.

Если вы решили построить именно такую печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

Установить трубу горизонтально и развести к ней ножки;
Сделать решетку . Для этого от нижней точки трубы отмеряют расстояние, равное 1/3 диаметра трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет 75 см, а ширина должна составлять 1/3 диаметра основной трубы. Этот прямоугольник будет служить дном топки, поэтому в нем также нужно сделать отверстие под колосниковую сетку. Далее остается только приветствовать этот прямоугольник на дне трубы.
Фурове заканчивается . Для изготовления торцов печи вырежьте из металлического листа (53 на 70 см) два прямоугольника, после чего разведите их на концы трубы. На переднем торце присутствовали двери и топки, которые мы подробно описали при изготовлении вертикальной трубы.
Дымоход . Чтобы сделать правильный дымоход, сначала проведите отверстие в основной трубе, ближе к заднему концу. Далее возьмите небольшую трубу и разрежьте ее пополам. На одной из половин необходимо заварить концы железных листов с углублением, чтобы потом установить полученную конструкцию на поверхность основной трубы. Также в центре этой арки необходимо сделать отверстие для трубы дымохода. После всех проделанных работ приварите изготовленную арку к основной трубе.
Корзина для камней . Для изготовления каменки можно использовать прутья арматуры. «Вырежьте» из них корзинку и разведите в духовке.
Для изготовления бака Используйте нержавеющую сталь. Изготовленный резервуар можно прикрепить к задней стенке печи или над печью.

Как видите, печь для бани своими руками из трубы делается довольно просто, но также не стоит забывать и о дополнительных приспособлениях, которые сделают работу печи безопасной.

В случае когда возникает необходимость соорудить топку для пара, есть возможность пойти по простому пути за счет использования металлической трубы и инструмента в виде сварочного аппарата А Болгарки. Это потребует минимум времени для достижения желаемого результата – обустройства печи для бани. Изготовление не предполагает установку ограждений, а его возможности в плане обогрева помещения определяются 20 м 3 . Что касается конструкции предлагаемого устройства, то оно может быть как горизонтальным, так и вертикальным.

Для продолжения процесса обустройства печи для бани потребуются следующие заготовки:

труба 426 мм с толщиной стенки от 5 мм;
листовой прокат толщиной 5 мм;
небольшие отрезки труб;
стальной лист толщиной 2 мм;
металлопрокат.

Целью применения листового проката является резка двух кругов, диаметр которых должен соответствовать размеру используемой трубы. К концам трубы привариваются круги, но за одним исключением. Один круг остается сплошным, а друг в друге прорезается отверстие 150 мм. В результате вся заготовка становится топкой с дном, а та, что с отверстием, — с отступлением на дымоход.

Далее необходимо позаботиться об изготовлении дверей. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. В нем должны быть установлены петли, а также – запорные, дополненные регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого используется труба 76 мм. В качестве демпфера предполагается использовать металлический круг толщиной 2 мм, приваренный к проволоке 5 мм.

Завершающим этапом процесса изготовления печи является устройство противопожарного ограждения. Делается это привариванием металлического цилиндра, диаметр которого должен быть немного больше по сравнению с размерами топки. Оптимально, если этот цилиндр будет одеваться с небольшим усилием.

Описанные выше мероприятия отличаются простотой, но при отсутствии соответствующего опыта их выполнение может вызвать трудности. Поэтому желательно сначала осмотреть стыковку печи и просмотреть фотографии уже собранного устройства, чтобы составить правильное представление о том, как должен выглядеть тепловой агрегат в сборе.

Что необходимо для изготовления печи?

Сварочный аппарат.
Инструменты для резки металла. Хотя лучший выход — найти возможность использовать специальный станок для резки соответствующих заготовок.
Труба стальная на 630 мм с толщиной стенки от 10 мм.
Дверь межкомнатная 125 на 250 мм, теплосчетчик — 250 на 250 мм и предназначенный для каменки — 375 на 375 мм, включая обустройство петель.
Стальной лист толщиной 10 мм.
Рукоятка из чугуна, которая должна быть востребована решеткой, чтобы обеспечить тягу.
Заготовки чугунные 50 на 50 мм.
Арматура.
Трубка 120 мм для коптильни.
Около 35 шт. чеканного кирпича нестандартных размеров — 250х125х

Этапы самостоятельного изготовления печи

Этап I.

Следует использовать стальной лист толщиной 10 мм, который необходим для вырезания 3-х кругов диаметром 610 мм. В одном круге отверстие для дымохода (120 мм), а в другом – отверстие прямоугольной формы для зольника.

Дно печи приварено на высоте 150 мм. Готовое изделие из чугуна используется в качестве решетки.

Этап II.

На этом этапе подготавливаются отверстия, необходимые для установки соответствующих дверей. Дверь каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – удобство использования, поэтому конкретные размеры дверей произвольны.

Этап III

Бок вареный для двери с применением листа с учетом прохода через стену.

Стадия 4.

Дно печи оборудовано металлическими рейками из 10-миллиметровой стали, которые необходимо установить с шагом 50 мм по периметру. Затем приваривают днище с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно проваренное дно способно обеспечить требуемую прочность печи в целом.

Стадия V.

Сборка стальной рамы завершена, теперь требуется установка на место. После этого приступают к футеровке, чтобы создать условия для снижения теплопотерь. Для этого используется шамотный кирпич (250х125х40). При подгонке кирпича требуется его нумерация.

Выложено дно печи, что в основном обеспечивается применением 11 кирпичей. Улучшенный рез болгаркой, а склеивание кирпичей выполняется с помощью специального раствора.

Этап VI

Через футеровку устанавливается топка, которая предполагает использование 16 целых кирпичей и 16 половинок. В результате высота корпуса составляет 375 мм.

Этап VII.

На полученной полке заготовки из чугуна, имеющие сечение 50 на 50 мм, относительно расстояния между ними — около 4 см.

Этап VIII.

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размерам под чугунные прутья. Это исключает контакт стальной части топки с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового узла. Хотя, если есть желание, это можно сделать плитами, оставив отверстие для установки дымохода.

Ступень IX

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и производится покраска топки, что должно производиться исключительно термостойкой краской, способной выдерживать нагрев до 1200°С.

Следующие этапы печи позволяют собрать устройство, которое легче кирпичного варианта аналогичного теплового агрегата, но значительно надежнее. Для получения легкого пара температуру каменки доводят до 900°С. При этом печь выдерживают от 3 до 5 часов. Чтобы начать париться, сначала нужно дождаться завершения процесса горения дров, а затем уже сжигать угли.

Источник: http://ruspar.ru/wiki/osnovy/pech-dlya-bani-iz-truby/

Печь горизонтальная.

Рассмотрим печь с горизонтальным основанием. Здесь каменка установлена снаружи, а бак подвешен. К положительным моментам предлагаемой печи относятся ее компактные размеры и приличная глубина топки, что гарантирует возможность быстрого прогрева бани.

В процесс предусмотренных работ входит:

Подготовка основания. Для чего нужна труба длиной 0,8 м, диаметр которой должен быть 0,5 м.
Изготовление колосникового участка за счет применения листового металла толщиной около 12 мм и арматуры. Размер этой площадки должен быть от 40 до 80 см. В нем делается отверстие, которое оснащается арматурой путем ее сварки.

Печь должна быть установлена таким образом, чтобы шов находился под решеткой. Это позволит избежать слишком высокой тепловой нагрузки на стык в виде шва.

Создание фасада, на изготовление которого может пойти прямоугольный утюг из железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для дум, а другое – для топки.
Устройство задней стороны печи, которое также выполнено с использованием металлического листа прямоугольной формы, но несколько другого размера — 70 на 90 см. Верхняя строка этого листа — ограничитель отопителя.
Соединение фасада и спинки с печкой сваркой. Закрепление переднего ограничителя посередине топки, форма которого должна совпадать не только с корпусом самого теплового узла, но и с контурами заднего ограничителя.
Вырезание отверстия 15 на 15 см в задней части топки для крепления металлической арки с прорезью для дымохода.

Установить дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для тушения огня и качественного сгорания топлива.

Приварка свода, выступающего к днищу каменки. Для увеличения объема его можно дополнить решеткой из арматуры, приваренной к стене так, чтобы она возвышалась примерно на 20 см.
Оборудование пепельных и топочных дверей.
Монтажные полки для установки резервуара для воды. Фиксируется сваркой. Его размер должен соотноситься с размером основания теплового агрегата.
Автокрановое оборудование.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовку, удаление ржавчины и окалины в результате сварки. После этого печь следует покрасить термостойкой краской и хорошо выступить, чтобы краска запеклась.

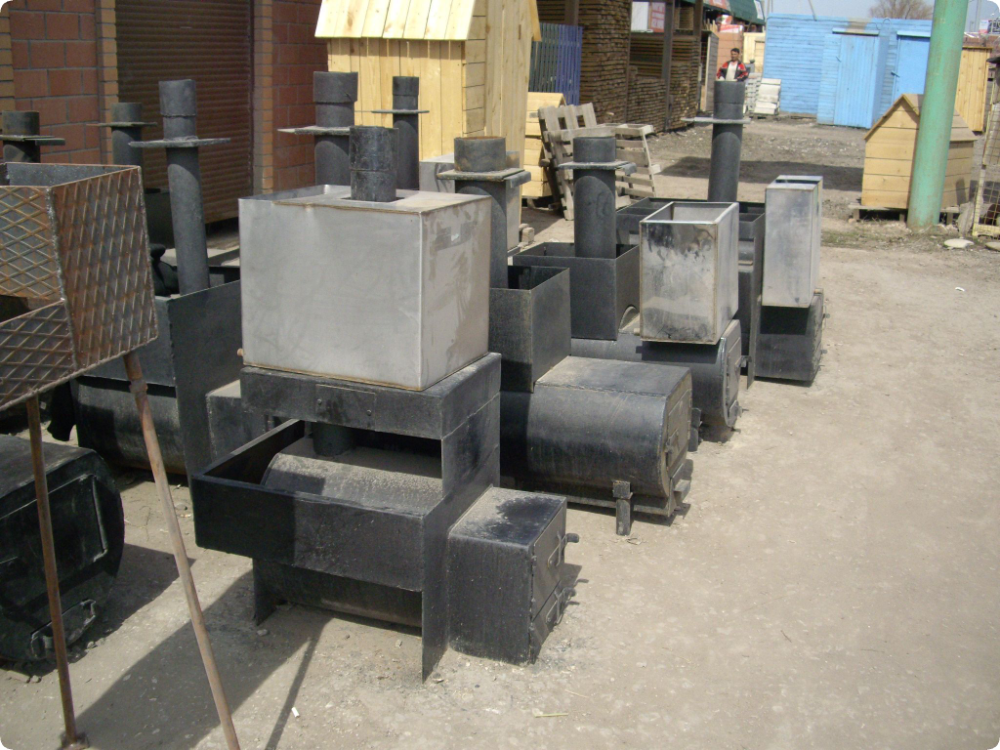

Банная печь 530 труб

Печь изготовлена из трубы диаметром 530 мм толщиной 8мм и листового металла 8мм.

Масса топки-234кг

Масса камней 141кг.

Максимальный объем пергаментной комнаты 22 м.куб. м.

Диаметр дымохода 133мм.

Печь из трубы 530 мм с охватом 3 помещений

Работа предлагаемого варианта печи позволяет отапливать 3 изолированных друг от друга изолированных помещения. Под этими помещениями следует понимать предбанник, парилку и парилку.

Оснащение такой печи может включать выносной по отношению к каменке пучок, создающий условия для повышения температуры камней, а также выполняющий функцию искрообразования. Работа отбойника возможна в 2-х положениях: вытяжка и искра. Если положение вытяжки выбрано, то это способствует увеличению тяги в ситуации, когда дымоход не прогревается. В результате работа топки становится более эффективной, а в выходе дымохода уменьшается искрение.

Конструкция печи отличается простотой, что не сказывается отрицательно на ее надежности. В печь входит весь необходимый набор элементов:

бак из нержавеющей стали;
большая топка, длина которой 60 см;
открытая лестница с ребрами, препятствующими потоку воды.

Топка топочная изготовлена из металлической трубы диаметром 530 мм с толщиной стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного кокса и возможность регулировать процесс горения дров.

Для окрашивания используется термостойкая эмаль, которая после первого протоода кристаллизуется, что приводит к появлению защитных свойств этого вещества.

Another furnace of 530 pipes

Blueprints

Фотографии готовой конструкции

5 Ракетная плита Badass Планы сделать дома

Ад нах.

Газа будет не хватать, а электричества не будет, так что вам определенно понадобится запасной вариант, чтобы приготовить еду, когда дела пойдут плохо.

Вам понадобится портативное устройство, для работы которого не требуется газ и электричество.

Что это может быть? Ракетная печь. Это дровяная печь для приготовления пищи, в которой используются небольшие источники топлива, такие как ветки и ветки.

В этой статье мы расскажем вам, что нужно знать о ракетных плитах, а также поделимся пятью схемами ракетных печей, которые вы можете попробовать дома. Давайте перейдем к делу:

3 основных компонента ракетных печей

Посмотрите это видео на YouTube

Этот тип дровяной печи — фантастический проект «сделай сам», над которым стоит поработать. На самом деле есть несколько чертежей ракетной печи, которые вы можете сделать дома, но прежде чем пачкать руки, сначала поймите, как работает ракетная печь.

Чтобы познакомиться с его механизмом, ознакомьтесь с его базовой конструкцией.

Этот шаг необходим, потому что вы не хотите тратить время на то, чтобы ломать голову над его сборкой, особенно когда у вас есть голодные рты, которые нужно накормить в ситуации выживания.

Создание и использование одного из них — не совсем высшая математика, но понимание того, что делает каждая из его частей, полезно. Вот различные особенности, которые вам следует знать:

Дымоход или камера сгорания

В этой части происходит волшебство.

Дымоходы обычно изготавливаются из металлического ящика, такого как 5-галлонная жестяная банка. Если вы не можете ее найти, подойдет труба, если она поддерживает посуду для приготовления пищи. Тем не менее, основная цель дымохода или камеры сгорания — обеспечить хорошую тягу ракетной печи, чтобы она могла эффективно гореть.

Как только ваша камера сгорания увеличит тягу, она достигнет максимальной температуры, что приведет к более быстрому приготовлению с меньшим количеством дров и дыма.

Топливный магазин

Горизонтально вмонтированный в основание дымохода топливный магазин представляет собой короткий отрезок стальной или керамической трубы, который ограничивает приток холодного воздуха в дымоход. Этот элемент необходим, потому что холодный воздух фактически снижает температуру в камере сгорания и снижает эффективность.

Помните: Топливный магазин или впускное отверстие меньшего размера помогают сократить расход топлива, поскольку поток воздуха регулируется.

Топливная полка

Эта плоская пластина находится в нижней части топливного магазина. Он удерживает ваше топливо на месте и обеспечивает оптимальный поток воздуха под ним.

Профессиональный совет: Для более эффективного горения используйте деревянные палочки меньшего размера. Они также образуют решетку, улучшая соотношение воздуха и топлива.

4 Использование ракетной печи

Теперь, когда вы разобрались с основными частями ракетной печи, пришло время изучить ее различные области применения:

Кулинария

Если название еще не выдало его, основное применение этой портативной плиты — приготовление пищи. Поскольку он известен своей способностью эффективно вырабатывать тепло с небольшим количеством топлива, это отличный вариант для приготовления пищи по сравнению с приготовлением пищи на открытом огне. Кроме того, он эффективен для улучшения качества воздуха в убежищах.

В условиях выживания, особенно когда вы находитесь на открытом воздухе, дым только привлекает нежелательных людей и добычу, и вы не хотите, чтобы они обнаружили ваше убежище. Вы не только рискуете тем, что осталось от ваших припасов, но и ставите на карту жизни своих товарищей.

Кипяток

Если вы можете готовить еду с помощью ракетной печи, то вы определенно можете кипятить с ее помощью и воду.

Вода является одним из основных ресурсов, которые помогут вам пережить крупную катастрофу. Если у вас недостаточно питьевой воды, чтобы продержаться первые 72 часа после того, как S включит вентилятор, у вас не останется другого выбора, кроме как найти и собрать свою собственную воду.

Самый безопасный, быстрый и распространенный способ очистки воды — ее кипячение. С дровяной печью это можно легко сделать всего за несколько минут.

Обогреватель

Если вам нужен резервный обогреватель в зимнее время, лучшим вариантом может стать ракетная печь. В экстремальных погодных условиях может быть довольно холодно, даже если вы находитесь только в помещении.

Небольшое тепло поможет на милю, и эта портативная печь лучше всего работает, когда вы находитесь в закрытом помещении. Но убедитесь, что у вас все еще есть достаточная вентиляция в комнате, чтобы вы не задохнулись.

Дымовая баня

Застрял и вонючий в дикой природе? Мы точно знаем, что вам нужно.

В глуши у вас не будет возможности принять горячий душ, поэтому дымовая ванна — единственный способ убить бактерии, размножающиеся на вашем теле. Это также эффективно для предотвращения надоедливых ошибок.

Бактерии вызывают неприятный запах тела. Когда вы убиваете его, запах умирает вместе с ним.

После того, как вы установили ракетную печь, постоянно подвергайте кожу и одежду воздействию дыма. После этого вы будете пахнуть копченым жареным мясом, но это намного лучше, чем пахнуть причудливо.

5 чертежей ракетной печи, которые можно построить

Возможно, вас удивит, что ракетные плиты хороши не только для приготовления пищи, но хотите узнать что-нибудь поинтереснее? На самом деле вы можете сделать один из различных материалов.

Вот чертежи ракетной печи, которые вы можете сделать дома:

Кирпичная ракетная печь

Посмотрите это видео на YouTube

Если вы хотите сделать самую простую ракетную печь своими руками, просто сложите несколько кирпичей, чтобы получилась форма. камера, как на видео выше. Для этой переносной печи вам понадобится примерно 24 блока и проволочная сетка.

После того, как вы собрали кирпичи, сложите примерно пять слоев этих прямоугольных блоков, чтобы улучшить тягу вашей дровяной печи. И вуаля, можно разводить костер и готовить вкусную горячую еду.

4-блочные ракетные печи

Посмотрите это видео на YouTube

Прямоугольные блоки — это самый простой и быстрый способ укладки в камеру, поэтому имеет смысл сделать ракетную печь из бетона или шлакоблоков. Они двоюродные братья глиняных кирпичей.

Чем хороши цементные блоки, так это тем, что всего из 4-х блоков можно собрать и установить собственную ракетную печь за считанные минуты. Это очень просто, но очень эффективно. Кроме того, он обеспечивает устойчивое место для вашей кастрюли.

Ракетная печь для жестяных банок

Посмотреть это видео на YouTube

Где-то завалялись консервные банки? Вы можете превратить их в переносную печь без каких-либо специальных инструментов, кроме ножовки, плоскогубцев и дрели. Для материалов вам просто нужны 3 металлические банки и гравий или грязь.

Это мощная плита, в которой можно приготовить полноценную еду с небольшим количеством топлива. Он даже устойчив к ветру и дождю. Посмотрите видео выше, чтобы узнать пошаговый процесс его создания.

Металлическая ракетная печь

Посмотрите это видео на YouTube

Если вы опытный сварщик, для более сложной ракетной печи рассмотрите возможность изготовления металлической. Поскольку этот тип переносной печи сложен в изготовлении, вы должны знать, как обращаться с горелкой. Не забывайте также всегда иметь перчатки для защиты рук. Даже если вы считаете себя экспертом, это не значит, что вы должны отказаться от защитного снаряжения.

Показанная на видео конструкция имеет расширенную функциональность с ручкой, шарниром и крышкой топливного магазина. Это может показаться немного сложным для выполнения, но это гарантированно будет более долговечным, чем более простые конструкции.

Dakota Fire Hole

Посмотрите это видео на YouTube

Решение прямо под вами, если вы нигде не можете найти кирпичи, бетон или металл при SHTF.

Эта концепция аналогична ракетной печи, сделанной своими руками. Просто выкопайте яму в земле с помощью шаберного инструмента.

Обратите внимание, что Дыра Дакота состоит из двух пересекающихся туннелей, очень похожих на колено дровяной печи.

Он также эффективен для приготовления пищи, обеспечивает высокую температуру, способствует чистому горению и очень незаметен, поскольку пламя скрыто под землей.

РубрикаРазное
