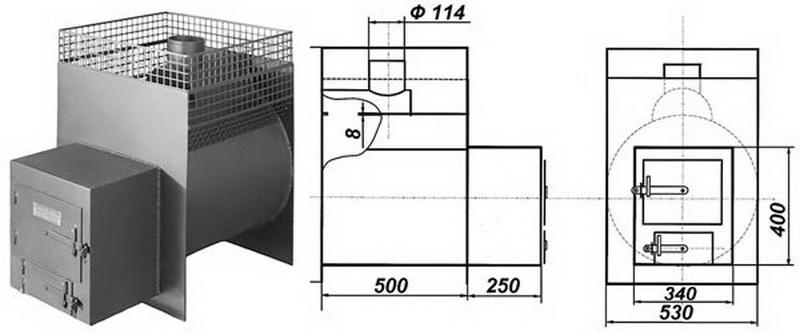

Печи для бани своими руками металлические: чертежи металлической печки, схема и размеры железной конструкции

Изделия из металла выполненные своими руками

В настоящей русской бане должна быть хорошая печь, которая может быть как кирпичной, так и металлической. Если вы предпочитаете самостоятельно создавать изделия и не боитесь трудностей в работе с электросваркой, то воспользовавшись подробной инструкцией вполне можете сконструировать печь из металла своими руками.

Подготовка к работе

Чтобы изготовить металлическую печь, нам необходимо как следует подготовиться к сварочному процессу. Так, техника безопасности при работе болгаркой предполагает использование защитной маски с затемненными стеклами, специального костюма и перчаток. Кроме того, чтобы избежать получения ожогов, следует работать в плотных брюках и закрытой обуви. Помещение, в котором осуществляется сварка, должно быть хорошо проветриваемым, ведь в противном случае есть вероятность надышаться ядовитыми газами, которые могут вырабатываться в процессе сгорания некоторых металлических примесей.

Печь в парную

Техника безопасности при ручной дуговой сварке, которая чаще всего применяется в домашних условиях, предписывает обязательно помещать рядом с рабочим местом ведро воды. Также совершенно очевидно, что при работе с болгаркой нужно избегать недопустимого в данном случае соседства с огнеопасными веществами. Помимо этого всегда применяйте защитный кожух, который представляет собой устанавливающийся на инструмент металлический экран. Еще один немаловажный момент – используйте в работе только те круги, которые соотносятся с типом болгарки по толщине, диаметру и максимальной частоте оборотов. Обратите внимание, что сварка металла выполненная своими руками – это процесс, который требуют определенной сноровки и опыта, однако результат однозначно стоит сил и времени, потраченных на постижение всех нюансов данного процесса.

Изготовление топки и каменки

Для создания вертикальной печи из металла своими руками следует подобрать трубу соответствующего размера: ее диаметр должен составлять 5-10 миллиметров, а высота при этом равняться 1,8 метра. Теперь материал разрезается с помощью болгарки на несколько частей. Кусок металла в 60 сантиметров пойдет на изготовление бака, в 90 сантиметров – на создание каменки и топки, из всех остальных будут вырезаться дверцы для печки.

В 90-сантиметровом металлическом куске вырезаем отверстие для поддувала в 50-60 миллиметров высотой и 180-200 миллиметров шириной. Прямо над отверстием нужно приварить пластину из металла с вырезанным центром и 4 приваренными проушинами для колосника, причем их толщина должна быть не меньше 12 миллиметров. Сам колосник вполне можно приобрести в специализированном магазине, подобрав изделие, подходящее по размеру вашей печке. Дверцу для поддувала и для топки делаем своими руками из металла, который остался от трубы.

Теперь необходимо проделать вырез для дверцы топки, ширина которого должна составлять 250-300 миллиметров, а высота – 170-200. Теперь над отверстием привариваем пластину с вырезанным центром – на нее помещаются бруски размером 10 на 10 миллиметров под каменку. На саму каменку понадобится кусок трубы высотой 100 миллиметров. В предназначенном для каменки отделении также следует вырезать отверстие для дверцы размером 250 на 300 миллиметров. Обратите внимание на один очень важный момент: уже готовая печка из металла своими руками устанавливается таким образом, чтобы топка находилась напротив входа, а дверца каменки в свою очередь располагалась напротив парилки, поэтому отверстия необходимо вырезать в соответствии с данными рекомендациями.

Изготовление бака для воды

Печь в парную

Бак для воды в металлической вертикальной печи располагается прямо над каменкой, поэтому над этой частью конструкции необходимо приварить пластину с отверстием для дымохода, диаметр которого может составлять от 120 до 150 миллиметров. Теперь помещаем в отверстие, которое лучше сделать у задней стенки печи, дымоходную трубу и кусок трубы для бака. Часть бака с одной стороны следует закрыть полукруглой металлической пластиной с отверстием для дымоходной трубы, которую приваривают к данной части печки. Остальная часть бака используется для наполнения водой, поэтому для нее делается специальная ручка с крышкой.

Если предполагается, что кирпичная труба будет выводиться на крышу бани, к дымовой трубе на расстоянии в 350 миллиметров от крышки приваривается площадка 300 на 300 миллиметров. Осталось лишь приварить кусок трубы для установки крана для горячей воды в незакрытую часть бака.

Хотелось бы отметить, что установка металлической печи также имеет ряд важных нюансов. Так, предварительно необходимо заложить фундамент из бетонного раствора и кирпича, при этом расстояние от стены должно составлять не меньше метра. Кроме того, чтобы защитить баню от пожара, стену у металлической печи укрывают фольгой с утеплителем и изовером. При этом стоит уточнить, что данный вид изделия из металла своими руками, не может использоваться как печь для жилых помещений.

Металлические печи для бани — как они изготавливаются своими руками

монтаж печиКак бы ни была превосходно оформлена баня во дворе частного дома или на дачном участке, ее центральным местом всегда остается печь. Вполне приличную баньку можно построить самостоятельно, так же своими руками можно изготовить и хорошую металлическую печь. Это не так трудно, как может показаться на первый взгляд. Справиться с такой работой может человек, имеющий даже минимальные навыки в строительстве.

Несколько слов о строительстве бани

Прежде чем говорить об изготовлении и установке печи, будет полезно сказать пару слов о строительстве самой бани. Это будет полезно тем людям, которые никогда раньше не сталкивались с такой работой. Тем более, что расположить печь можно по-разному.

Постройка сооружается на обычном мелкозаглубленном ленточном фундаменте. Она должна иметь минимум два помещения – непосредственно саму парную и комнату, где можно было бы отдохнуть после бани. Если строительство ведется с размахом, сооружают еще небольшой бассейн и душ внутри постройки.

Разумеется, что печь устанавливается в помещении парной. А вот топку можно вывести или в комнату для отдыха, или за пределы постройки. Второй вариант подходит только тогда, когда вы живете в теплом климате или если баней пользуются только в теплое время года, например, на летней даче. Преимущества его в том, что в помещении не будет мусора, который неизбежен при отоплении дровами. В холодном климате, при постройке надо предусмотреть небольшой тамбур, чтобы холодный воздух не проникал в помещение при открывании входной двери.

Обустройство парной

Не следует делать это помещение слишком большим, так как в этом случае потребуется много времени и топлива, чтобы нагреть воздух в помещении до нужной температуры. Парная должна быть рассчитана на то количество людей, которое будет там париться.

При строительстве парной, нужно предусмотреть отверстие в стене для того, чтобы печь выходила своей топкой за пределы помещения. Оно должно располагаться над поверхностью пола и иметь размеры 70Х70 см. Размеры примерные, так как печь может быть больше или меньше.

В помещении необходимо сделать теплоизоляцию, тогда оно будет хорошо удерживать тепло и быстро нагреваться. Простейшая теплоизоляция делается из металлической фольги, которая крепится на внутренние стены парной, перед монтажом облицовки. При необходимости, можно сделать и утепление помещения, внутреннее или внешнее. Использовать надо только такие утепляющие материалы, которые стойки к воздействию влаги.

Затем, через фольгу, к стенам набивается деревянная обрешетка из брусков. Бруски нужно выставить по уровню, чтобы стены получились ровными.
Для облицовки используется дерево нехвойных пород. Доски должны быть хорошо оструганы. Лучшей древесиной для облицовки стен парной считается береза, осина или липа. Перед отделкой стен надо сделать каркас для ступеней, на которых можно было бы сидеть. Он сооружается из деревянных брусков. Высоту необходимо рассчитать таким образом, чтобы на верхней ступени можно было бы сидеть, не касаясь головой потолка. Ступеней обычно две.

ступеньки

Лучше использовать специальные дощечки для облицовки, так как они имеют соединение типа «гребень-паз» и легко монтируются. Крепят облицовку металлическими шурупами, головки которых нужно утопить в дереве, чтобы об них нельзя было обжечься. Доски можно пропитать льняным маслом, чтобы они не впитывали воду.

Что нужно для обустройства парной:

  • металлическую фольгу;
  • деревянные бруски;
  • доски для облицовки;
  • лист оцинкованного железа;
  • плитку для пола;
  • шурупы, шуруповерт.

На расстоянии 70-100 см от отверстия для печи деревянную облицовку крепить не надо. Можно выложить это место природным камнем. Также и на потолке, над тем местом, где будет располагаться печь, необходимо закрепить не дерево, а лист оцинкованного железа. Пол в парной лучше всего выложить плиткой для пола и предусмотреть в нем сливное отверстие для воды, чтобы помещение можно было легко убирать. Простейший слив делается из металлической бочки наполненной камнями, которую вкапывают в землю при строительстве бани. Стены бочки должны быть пробиты зубилом, а внутрь нее заходить металлическая или пластиковая труба для слива воды. На пол можно положить деревянную решетку.

Как сделать металлическую печь

Теперь, когда парная готова, можно приступить к изготовлению и монтажу печи. Для ее сборки необходимо использовать толстый металл, так как, если стенки печи будут тонкие, конструкция прослужит очень недолго. Толщина металла должна составлять не меньше 8-10 мм. Металлический лист размечается, разрезается, и монтируется при помощи электросварки.

Из него сваривается прямоугольная коробка. Примерные размеры ее должны составлять:

  • высота 70 см;
  • ширина 70 см;
  • длина 1 м – 1,30.

С одного торца металлической конструкции необходимо сделать две дверцы. Через одну, большего размера, в печь будут забрасываться дрова, а другая, меньшая, выполняет функцию поддувала. Дверцы находятся одна над другой. Большая сверху, а меньшая – снизу. Можно купить готовые дверцы для печи в специализированном магазине.

Можно разделить печь изнутри на два отсека решеткой, которая будет располагаться между отсека для дров и поддувалом. А можно и не делать этого, так как дрова и так хорошо горят. Зачем делать лишнюю работу.

Ближе к тому торцу конструкции, которая будет находиться в помещении, прорезается отверстие диаметром примерно 20-27 см. К этому месту приварится металлический дымоход, после того, как печь будет установлена.

Установка печи в парную

После того как металлическая конструкция готова, ее необходимо установить. Для этого, в месте установки делают цементную стяжку, и после ее высыхания ставят на нее готовую печь. Торец с дверцами должен располагаться вровень со стеной, а остальная часть находится внутри помещения. Все щели замазываются раствором глины. После установки, приваривается металлическая труба дымохода, которая выводится через крышу постройки. Дымоход должен иметь козырек, чтобы в него не попадал дождь.

Облицовка стенок и обустройство каменки

Конструкция красится специальной краской для печей. Раскаленные металлические стенки будут давать слишком «жесткую» температуру, поэтому их нужно облицевать огнеупорным кирпичом. Для связки кладки используется раствор из красной глины. Для его приготовления, глину замачивают в воде на сутки.

Сверху, на металл укладываются большие камни. Чтобы они лучше держались, можно приварить небольшие бортики из круглой или квадратной арматуры.

Такая металлическая печь для бани может работать в режиме сауны и режиме русской парной. Все зависит от того, брызгаете ли вы воду на камни или нет.

печь в бане

Печь не требует никакого дополнительного обслуживания. Нужно только убирать золу после каждой протопки и периодически обновлять облупившуюся краску на трубе дымохода. Работает она превосходно и быстро нагревает помещение до нужной температуры.
