Печки для бани своими руками из железа чертежи фото: Лучшая печь для бани своими руками из металла чертежи

устройство печи из металла согласно чертежу и полезные советы

Процесс выбора печи для бани довольно сложный. У каждой их разновидности есть свои положительные стороны. Если, например, печь нужна для небольшой бани, которой будут пользоваться редко, то вполне подойдёт вариант из металла. Можно заказать её изготовление в специализированных компаниях, а затем просто установить её в своей бане.

• Общие сведения о металлических печах
  • Из чего состоит печь
• Необходимые материалы и инструменты
• Изготовление печи согласно чертежу печки для бани
  • Этап 1: Изготовление топки и каменки
  • Этап 2: Бак для нагрева
  • Этап 3: Дымоход
• Как правильно установить печь — советы

Общие сведения о металлических печах

Основным достоинством такого сооружения для бани является быстрый прогрев комнаты, в которой она установлена. Но следует знать, что и остывает она тоже очень быстро, поэтому её приходится топить постоянно.

Сооружение металлической печи для бани своими рукам не очень затратное дело, все работы можно сделать самостоятельно. Просто нужно иметь сварочный аппарат и небольшие навыки в работе с ним и изготовить чертёж печки для бани.

Из чего состоит печь

Существует множество методов изготовления металлических печей для бани своими руками. Некоторые люди изготавливают их из труб, бочек из металла или стали в листах. Также бывают варианты с вертикальной или горизонтальной компоновкой, разным расположением топки и отличающимися друг от друга топками.

Самый простой вариант — это изготовление металлической печи из трубы, здесь практически не придётся работать со сваркой. Высота такого сооружения будет около 170 см, а диаметр — 80 см. Сверху нужно соорудить каменку, на которой будет установлен бак с водой. Температуру нагрева железной печи для бани можно регулировать поливая камни холодной водой.

Необходимые материалы и инструменты

В первую очередь следует создать чертёж банной печи, согласно которому и будет она изготавливаться. Чтобы сделать металлическую печь для бани нужно запастись следующими материалами:

1. Труба из металла диаметром 50–60 см и 170–180 см. Толщина стен такой трубы не должна быть меньше 10 мм.
2. Лист металла толщиной не менее 8 мм.
3. Стальной прут диаметром 10 мм.
4. Колосник.
5. Задвижки и петли зи металла для двери.
6. Дымоход.
7. Кран.
8. Диабаз или талькохлорит. Ими будет заполняться печь.

Все эти материалы можно приобрести в любом строительном супермаркете или магазине, который специализируется на продаже комплектующих для печей.

В качестве инструмента понадобятся: болгарка с диском по металлу и сварочный аппарат.

Следующим этапом будет подготовка к установке печки из металла.

В первую очередь нужно изготовить фундамент для печи и, главное, нельзя забывать, что она должна располагаться как минимум в метре от стены. Фундамент для печи заливается заранее, он не должен быть завязан с основанием для стен.

Слишком кропотливой работы такая закладка не требует, она не должна быть слишком прочной и идеально ровной. После того как фундамент будет залит, нужно дать ему выстоятся 2 месяца, а потом выложить на нём 2 ряда красных огнеупорных кирпичей и ещё подождать 2 недели. Теперь можно считать, что основание готово и можно приступить к изготовлению печи для бани своими руками.

Изготовление печи согласно чертежу печки для бани

Процесс изготовления печи делится на такие этапы:

• монтаж топки и каменки;
• изготовление бака для нагрева;
• сооружение и установка дымохода.

Этап 1: Изготовление топки и каменки

Сначала нужно разрезать при помощи болгарки металлическую трубу на две части. Первая часть должна быть 90 см, она пойдёт для каменки и топки, а вторая часть размером — 80–90 см пойдёт на бак нагрева воды.

Внизу первой части трубы нужно прорезать окошко размером в 20*5 см – это для поддувала. Во внутренней части этой же трубы, немного выше поддувала, нужно приварить кронштейны под колосник. Далее, немного выше колосника следует проделать окошко для топки размером — 20*25 см. К одной из сторон отверстия для топки необходимо приварить петли и повесить на них дверки.

Далее, следует расположить каменку, которая будет находиться над топкой. На дне топки необходимо расположить колосник. Также вместо колосника можно соорудить решётку внутри каменки. Но следует помнить, что размеры ячеек решётки должны быть меньше чем камни, которыми будет заполняться печь, чтобы они не проваливались.

Далее, в каменке нужно проделать окошко для залива воды. Его лучше расположить с противоположной стороны от топки и тоже приделать дверцу. Сверху над решёткой или колосником нужно расположить трубу дымохода и заложить камни.

К верхней части трубы, где находится каменка и топка, нужно приварить металлический круг с отверстием, в которое будет проходить ещё одна труба. Сварочные швы должны быть водонепроницаемыми, потому что сверху будет установлен бак с водой.

Этап 2: Бак для нагрева

К нижней части второго отрезка трубы нужно приварить кран. Далее, эту трубу крепят с помощью сварки к каменке. Очень важно делать идеальный сварочный шов, ведь он не должен пропускать воду. На бак, сверху, нужно приварить крышку, которая должна состоять из двух половин. Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы.

Этап 3: Дымоход

Самым лучшим вариантом крепления дымохода считается вне печи. Его нужно будет обмотать термостойким материалом. Также существуют варианты изоляции трубы кирпичом. Очень важно знать, что печь из металла в бане очень сильно нагревается и может стать очагом пожара. Поэтому в местах прохождения дымохода через потолок или стену в бане, нужно соорудить соответственную изоляцию.

Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов. А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения.

Как правильно установить печь — советы

Опытные специалисты — банщики утверждают, что лучше всего конструкцию из металла в бане устанавливать отдельно от парилки. Предбанник может не успевать прогреваться и в нём будет постоянно холодно.

1. Согласно правилам пожарной безопасности место перед топкой в бане должно быть защищено листом из металла. В процессе топки этот лист будет сильно перегреваться, что может привести к ожогам, поэтому лучше топку в парилке не ставить.
2. Плюс ко всему все банные печи, которые топятся дровами, требуют постоянной закладки горючего материала, поэтому лучше это делать в предбаннике чем в парилке.
3. Согласно всем этим убеждениям лучшим местом для нашей металлической конструкции в бане будет стена соединяющая две комнаты. Следует учесть то, что она может быть изготовлена из горючих материалов и лучше всего от стены её изолировать металлическим листом и асбестовой плитой.

Также профессионалы рекомендуют установку приточно-вытяжной вентиляции. Она будет постоянно снабжать помещение свежим воздухом и не даст задохнуться от дыма.

Рассмотрев вариант изготовления и установки этой печи, каждый сможет своими руками изготовить чертежи железных печей для бань.

Если вы собрались делать металлическую печь для бани своими руками и в первый раз, то лучше проконсультироваться у профессионалов, кто, как не они знают принципы работы и установки.

с открытой и закрытой каменкой, из трубы и кирпича, размеры бака

Банная печь – это основная и главная составляющая бани. Она может изготавливаться из различного материала, однако, наиболее распространенным является металл. Конструкция будет соответствовать всем необходимым требованиям и чертежам. Это позволит в течение долгого времени сохранять комфортную температуру и наслаждаться банными процедурами.

Содержание

Нюансы металлической печи

Положительные стороны

• Экономичность в использовании. подобная конструкция не потребует лишних затрат и значительно превосходит электрические, газовые варианты печи.
• Небольшой размер. Конечно, при самостоятельном изготовлении металлической печи можно регулировать размер, однако, чаще всего применяются малогабаритные варианты. Подобное решение отлично сэкономит место в компактной и узкой бане, не нанося ущерб результату.
• Не требуются большие финансовые вложения в изготовление металлической печи. Например, по сравнению с кирпичным вариантом, металлическая печь определенно будет выигрывать.
• Хороший теплообмен. Благодаря правильной комплектации конструкция будет выделять большое количество тепла. Таким образом баня будет быстро нагреваться.
• Для топки можно применять любой вид топлива, главное, чтобы оно было твердое.
• Легкость в использовании. Чтобы воспользоваться металлической печкой, не нужно обладать особыми навыками.

Отрицательные стороны:

• Сухой воздух в помещении. Возникает из-за высоких температур.
• Металлическая печь способна нагреть воздух до высоких температур только в компактных и небольших помещениях.
• Различные деформации после топки печи. Возникает из-за сильного нагрева бани.
• Низкая теплоемкость. Можно стабилизировать при наличии кирпичной кладки.

Важные требования к металлической печи.

• Печь, изготовленная из металла, должна быть полностью безопасной, ни в коем случае нельзя допустить нарушение техники безопасности. Металл является достаточно опасным материалом, что обуславливается высокими температурами, поэтому также важно соблюдать правила при использовании конструкции.
• В процессе топки выделяющийся дым должен оставаться вне банного помещения. Иначе есть риск отравления.
• Должна быть возможности контроля температуры, что осуществляется при помощи специальный настроенных приборов.

Разновидности металлических печей

Открытая конструкция

Довольно простой вариант для изготовления банной печи, который отлично подойдет для любителей быстрого и горячего пара.

В процессе топки не потребуется большое количество топлива и сильные усилия.

Чтобы повысить эффективность работы печи, можно добавить изделию дополнительный клапан, который будет контролировать подачу пара. Изделие можно адаптировать для своих условий и размеров бани.

Главным недостатком является повышенная стоимость при самостоятельном изготовлении.

Закрытая конструкция

В основном закрытые металлические печи изготавливаются самостоятельно, так как процесс создания довольно простой. Подобная печь позволит на более долгое время сохранить горячий воздух благодаря внешней кладки кирпича.

В большинстве случаев конструкция располагается в предбаннике. Главными преимуществами является невысокая стоимость при самостоятельном изготовлении и возможность разнообразных адаптаций под помещение.

Говоря про недостатки, можно отметить небольшую гарантию при использовании, а также необходимость применения различных способ варки, так как конструкция имеет несколько видов материала.

Комбинированная конструкция.

Отличается наличием нескольких систем для подогрева, что открывает возможность использования металлической печи в разных ситуациях. Главный очаг для выработки тепла – это топка, второй, то есть дополнительный источник тепла, будет расположен над ней. В большинстве случаев каменка открытая. Если следовать правильной инструкции, то комбинированная металлическая печь будет отапливать как парилку, так и предбанник. К главным преимуществам относится возможность одновременного подогрева предбанника и парилки, более простая и усовершенствованный процесс регулирования процесса подогрева, а также возможность использования двух систем подогрева.

Выбор материалов

К выбору материала для изготовления металлической печи следует подойти осознанно, так как здесь есть несколько особенностей:

1. Во-первых, средняя температура нагрева варьируется от 400 до 450 градусов, что может значительно деформировать конструкцию, если будут применены неподходящие материалы.
2. Во-вторых есть риск прогорания, что также можно предотвратить, используя жаропрочные материалы.

Чтобы сделать идеальную металлическую печь своими руками, предпочтительно использовать нержавеющую жаростойкую сталь. Она не будет подвержена риску изменения структуры до +850 градусов по Цельсию.

Процесс создания металлической печи

Создание каменки

Каменка получила свое название из-за того, что она состоит из различных отдельных камней. Когда топливо сгорает, оно нагревает эти камни, в результате чего образуется горячий пар.

При наполнении каменки нельзя использовать камни со слюдой, так как при сгорании будет образовывается углекислый газ, что очень опасно для здоровья.

Создание водяного бака

Бак для воды может располагаться как на стене, так и на полу. Важно, чтобы при нагреве печи бак также получал тепло. Конструкция может быть изготовлена из чугуна, нержавейки, стали.

Для начала отрезается часть трубы, далее устанавливается крышка и дно, дальше детали свариваются и прикрепляются краны и оставшиеся детали. По окончанию работы проводится монтаж.

Создание металлической печи

Создание печи для банного помещения предпочтительно изготавливать отдельно, чтобы создать конструкцию в соответствии с вашими предпочтениями и требуемыми условиями.

Далее сооружается небольшая печь с топкой, дырой для дымохода. Топка наполняется подходящими по размеру камнями. Также желательно оборудовать металлическую печь полезными материалами, чтобы сделать ее в соответствии с классическими конструкциями.

В основном это делается для того, чтобы придать изделию красивый и привлекательный внешний вид. Можно использовать как красный либо желтый кирпич, так и разнообразные камни, после чего печь обретет подходящий к интерьеру вид.

Основное правило – материалы для облицовки печи должны быть жаростойкими, наличие краски и масла делает их непригодными для использования в этих целях. Дальше печка устанавливается.

Перед этим важно подобрать место, где конструкция будет установлена, учитывая особенности бани.

Важно учесть, что расстояние между печкой и стеной должно выдерживать не менее 25 сантиметров, в соответствии с техникой безопасности. Расстояние увеличивается, если стена помещения легко поддается воспламенению.

Металлическая печь – это главное изделие в бане. Чтобы создать идеальную конструкцию своими руками важно следовать всем приведенным инструкциям и правилам. В таком случае изделие принесет приятные впечатления в банных ритуалах!

Фото чертежей печи из металла

Автор статьи:

Консервирование на водяной бане: пошаговое руководство и рецепты для начинающих

Консервирование — это увлекательный, фантастический и экономичный способ приготовления джемов, желе и маринованных овощей — храните свежесть лета, чтобы наслаждаться в любое время года! Мы познакомим вас с так называемым «консервированием на водяной бане» (т. е. с кипячением банок в воде), чтобы вы могли безопасно хранить их вне холодильника до года, а также посмотрите наши рецепты!

Примечание: Иногда консервирование в водяной бане называют «консервированием в горячей воде» или «баней с кипящей водой». Это один из двух методов консервирования (другой — консервирование под давлением).

Чтобы безопасно хранить продукты, вам необходимо знать, как эффективно стерилизовать банки и создать идеальную герметичность, как безопасно хранить вкусные консервированные творения и что делать, если ваши банки не закрываются должным образом.

В этом руководстве мы шаг за шагом проведем вас через весь процесс консервирования. Кроме того, вот отличное видео наших коллег-садоводов, так как оно действительно помогает увидеть, как это делается, когда речь идет о консервировании в водяной бане

Почему консервирование в водяной бане ?

Консервирование в водяной бане относится к только для продуктов, HIGH в кислоте. Речь идет о помидорах , ягодах, фруктах, квашеной капусте и маринованных овощах . Это означает, что консервирование на водяной бане предназначено для приготовления джемов, желе и маринованных овощей . Их естественная кислотность — в дополнение к времени нахождения в кипящей водяной бане — помогает безопасно сохранить их без использования высокого давления, хотя вам все равно нужно принять некоторые меры предосторожности.

Консервирование на водяной бане НЕ предназначено для мяса, морепродуктов, птицы, чили и бобов, кукурузы и других низкокислотных овощей, для которых требуется более высокая температура (240°F), чтобы поднять тепло внутри банок выше точки кипения воды (212°F) и достаточно горячей, чтобы убить вредные бактерии. Пища с низким содержанием кислоты требует консервирования под давлением.

Изображение: Есть свежие огурцы! Маринование идеально подходит для консервирования на водяной бане. Предоставлено: Zigzag Mountain Art/Shutterstock.

Какие консервные материалы вам нужны?

Если вы только начинаете, вам нужно будет собрать кое-какое снаряжение. Хотя вы можете в некоторой степени сократить расходы, все ваши решения должны определяться соображениями безопасности пищевых продуктов.

• Канистра для кипятка представляет собой большую глубокую кастрюлю, обычно изготавливаемую из алюминия. Они оснащены крышками и достаточно глубоки, чтобы вы могли полностью погрузить банки, оставив не менее 1 дюйма над их верхушками. Плоское дно лучше всего (для работы на всех варочных панелях). Вам не обязательно иметь канистру с кипящей водой, но любая кастрюля должна работать аналогичным образом.
• Кроме того, необходима подставка , которая помещается внутри консервного завода , чтобы ваши банки были подняты над прямым нагревом на дне кастрюли. Не ставьте банки прямо на дно консервной банки, потому что они треснут от жара.
• Банки для консервирования — обычно марки Mason, Ball или Kerr — бывают разных размеров: от четырех унций до полпинты, пинты, три четверти кварты и кварты, как с узким, так и с широким горлышком. Вы всегда можете повторно использовать свои банки. (Примечание : даже если у вас есть доступ к сотням декоративных стеклянных банок для хранения, переработанным маринадам и майонезу или старомодным консервным банкам с проволочными скобами и стеклянными крышками, закрытыми резиновыми прокладками для банок, НЕ используйте их для консервирования.)
• Чистые, без ржавчины металлические ленты без вмятин , которые подходят для ваших банок. Они навинчиваются на резьбовые края банок, удерживая крышки на месте до тех пор, пока продукты не будут обработаны. запечатаны и охлаждены. Вы можете использовать ремешки повторно, если они не помяты и не повреждены.
• Одноразовые металлические крышки для консервов , которые подходят для ваших банок. Вы должны использовать совершенно новые крышки каждый раз, когда готовите пищу. Эти крышки снабжены внутренней прокладкой, которая размягчается во время обработки (нагревания в консервной банке), позволяя воздуху выходить из банки во время охлаждения и образуя воздухонепроницаемое уплотнение по мере того, как банки остывают.
• A Воронка для консервирования . Эта воронка с широким горлышком, в идеале из нержавеющей стали или пластика, не позволяет еде проливаться на край кувшина, пока вы его наполняете.
• Ковш из нержавеющей стали . Возможно, у вас уже есть хороший половник для супа, который подойдет для наполнения консервных банок, но если вы покупаете новый, выберите модель с длинной ручкой, носиком или ободом.
• A Подъемник для банок . Эти специальные щипцы, которые подходят к основанию краев консервных банок, чтобы безопасно захватывать и поднимать горячие банки прямо вверх и из автоклава после обработки или опускать их в автоклав с кипящей водой.
• Пищевая мельница или сито . Существует множество стилей и размеров этих устройств, предназначенных для измельчения мягких, приготовленных продуктов и их просеивания для удаления кожуры и семян из мякоти. Я до сих пор использую старую пищевую мельницу Foley с ручным заводом, унаследованную от моей мамы, хотя у меня также есть современная мощная пищевая мельница, которая крепится к столешнице и поставляется с несколькими экранами разного размера. Я редко вытаскиваю его; в суматохе летнего садоводства, сбора урожая и консервирования сборка и уборка занимает слишком много времени. Старый Фоли висит на крюке, готовый к работе. Кроме того, он надежен, хотя и требует небольшой мускульной силы, и его легко чистить.
• Кастрюля из нержавеющей стали , достаточно большая, чтобы вместить и приготовить большую партию помидоров, ягод или других продуктов, прежде чем вы разложите их в консервных банках для обработки в консервном заводе.

Используйте правильную поверхность для приготовления пищи

Готовьте консервы на водяной бане на электрической или газовой плите. Что бы вы ни слышали и как бы круто это ни звучало, консервировать в духовке, микроволновой печи или посудомоечной машине небезопасно. Также небезопасно консервировать помидоры и фруктовые продукты, просто стерилизуя банки и крышки путем кипячения в воде, а затем разливая горячий кипящий продукт в банки и закрывая их крышкой и закручивающейся лентой. Даже если банки хорошо закрываются и сохраняют герметичность, их содержимое НЕ нагревалось должным образом, чтобы предотвратить рост бактерий, токсинов, плесени и дрожжей, когда банки хранятся при комнатной температуре.

Хотя некоторые из новых мультиварок оснащены функцией консервирования, Министерство сельского хозяйства США (USDA) сообщает, что исследования предупреждают, что ВСЕ эти устройства НЕ БЕЗОПАСНЫ для домашнего консервирования, даже для продуктов с высоким содержанием кислот.

Гладкие стеклянные плиты представляют собой еще одну проблему для домашних консервщиков. Некоторые типы консервных банок с водяной баней имеют зазубрины на дне, которые препятствуют адекватному распределению тепла от верхней части стекла во время обработки, и большая часть тепла может отражаться от консервной банки обратно на стекло, вызывая перегрев стекла. Это может привести к растрескиванию стекла или активации функции отключения горелки, что приведет к недообработке консервной банки.

Если у вас есть гладкая стеклянная варочная поверхность, Министерство сельского хозяйства США говорит, что вам лучше всего следовать советам производителя вашей печи, «потому что стили производимых гладких варочных панелей различаются способами, которые влияют на пригодность для консервирования».

Пошаговое руководство по консервированию на водяной бане

Ниже представлен пошаговый процесс консервирования продуктов на водяной бане. Точно следуйте инструкциям!

Заранее: подготовьте продукты и припасы. Все банки, крышки и ленты должны быть чистыми, либо вымытыми в посудомоечной машине, либо горячей водой с мылом. Убедитесь, что ваши браслеты подходят. Кроме того, на кромке банок и самой банке не должно быть зазубрин или трещин. Крышки должны быть каждый раз совершенно новыми (как обсуждалось выше).

1. Ваши банки должны быть горячими, прежде чем наполнять их горячими ингредиентами и помещать в горячий автоклав. Положите чистые банки в отдельную большую кастрюлю (не консервную банку), залейте водой (полностью погрузите) и кипятите воду в течение 10 минут. Примечание. Ленты и крышки нагревать не нужно. Крышки, представленные сегодня на рынке, больше не нуждаются в термоактивации уплотнения, если они новые и чистые.
2. Отдельно нагрейте емкость для консервирования на водяной бане. Заполните водой наполовину. Включите огонь и дайте воде закипеть (180°F). Если у вас есть подставка для банок, повесьте ее внутри кастрюли. Держите воду на плите на медленном огне до шага 8, описанного ниже, когда вы наполните каждую банку приготовленной едой и сразу же поставите банки в автоклав.
3. Снимите и высушите банки. Затем, пока они еще горячие, заполните банки приготовленным рецептом. Используйте воронку с широким горлышком, чтобы пересыпать продукты в банку. Оставьте свободное пространство в ¼ или 1/2 дюйма вверху.
4. Аккуратно используйте чистую лопаточку или пластиковую палочку для консервирования, аккуратно вращая внутреннюю часть банки, чтобы выпустить захваченные пузырьки воздуха.
5. Протрите края банок чистой влажной тканью и удалите остатки пищи. Накройте каждую банку крышкой, а затем наденьте повязку. Закрутите банку до упора, но не слишком туго.
6. Используя подъемник для банок, поместите запечатанные банки в автоклав на решетку. Не позволяйте банкам соприкасаться друг с другом. Банки должны быть покрыты водой – примерно на 1-2 дюйма воды. При необходимости добавьте еще горячей воды из отдельного чайника.
7. Увеличьте огонь, чтобы вода в консервной банке закипела. Запустите таймер, когда вода закипит. Все рецепты разные, но обычно наполненные банки кипятят около 10 минут.
8. Закончив, выключите огонь и снимите крышку консервной банки, чтобы пар вышел от вас. Дайте банкам отдохнуть в консервной банке от 5 до 10 минут.
9. Извлеките банки с помощью подъемника для банок из консервной банки и поставьте на полотенце или подставку, не касаясь друг друга. Когда они остынут, вы должны услышать, как банки «звенят», что означает, что банки правильно закрыты.
10. Оставьте банки в покое на 12–24 часа для охлаждения. НЕ затягивайте ленты повторно, так как это может помешать процессу герметизации.
11. После того, как банки полностью остынут, еще раз проверьте герметичность. Отвинтите ленты и аккуратно нажмите на центр каждой крышки. Если вы не чувствуете податливости, баночка закрыта должным образом. Если крышка пружинит обратно, значит, крышка не запечатана. Поставьте банку в холодильник и съешьте в течение 2 недель.

Храните банки в прохладном, сухом и темном месте до 1 года в соответствии с рекомендациями Национального центра домашней консервации пищевых продуктов. Когда вы открываете банки: если что-то выглядит или пахнет странно или крышка сломана, не ешьте.

Рецепты консервирования на водяной бане

Теперь, когда у вас есть необходимые материалы и знания для начала работы, ознакомьтесь с некоторыми рецептами!

• Измельченные помидоры
• Клубничный джем
• Хрустящие огурцы с укропом
• Рассол для хлеба и масла
• Маринованная зеленая фасоль
• Мармелад из цуккини

Для получения дополнительной информации о консервировании обратитесь к Полному руководству по домашнему консервированию Министерства сельского хозяйства США.

Это Руководство по консервированию было обновлено и проверено в июле 2020 года Кристиной Ферроли, доктором философии, RDN, FAND. Если вас интересуют консультации по питанию и образовательная практика, чтобы сделать более здоровый выбор, или просто следите за последними новостями о еде, питании и здоровье по телефону , посетите страницу Кристины в Facebook здесь.

чертежи печи из металла и колесных дисков, печи металлические самодельные

К выбору и строительству печи для своей бани всегда нужно относиться с особым отношением, ведь печь – это самое главное в бане, сердце. Банная печь имеет весьма специфическое применение, она не только отапливает парилку и дает пар, но и может нагревать бак с водой.

Особенности и требования

К печке в баню, как и к любому другому оборудованию, предъявляют определенные требования не только потому, что ею должно быть приятно пользоваться, но и потому, что она может быть пожароопасной.

• Печь устанавливается на отдельный фундамент (за исключением мобильных вариантов).
• Должен соответствовать требованиям герметичности, в идеале не должен иметь ни единого зазора или трещины.
• Деревянная отделка, которая находится в непосредственной близости от печи, обрабатывается антисептиком, а в целях обеспечения ее пожаробезопасности не желательно обшивать металлическим покрытием.
• Необходимо соблюдать безопасное расстояние от металлических частей у плиты до любых предметов из горючих материалов (пластик, дерево и т.д.).
• Зольник размещают так, чтобы его дверца находилась не ниже 15 см от уровня пола.
• Потолок и верх печи должны быть разделены свободным пространством не менее полуметра.
• Пол вокруг печи зашит металлическими листами.
• Обычно плита находится возле предбанника.

Печь должна нагревать верхний уровень в парилке до температуры 80°С, для нижней зоны температура не должна опускаться ниже 45°С.

Камни на плите необходимо прогреть, чтобы при их рассыпании образовалось достаточное количество пара.

При использовании твердого топлива оно должно сгорать полностью. Еще одно обязательное условие – полная герметичность дымохода и топки , чтобы она имела высокий КПД.

Виды

Каменка-каменка может быть закрытого или открытого типа. Закрытая каменка дольше не остывает, но прогревать парилку можно будет дольше, да и топлива будет потрачено гораздо больше. Закрытая каменка конструируется, когда баня используется относительно редко.

Банной печью открытого типа парную можно нагреть за короткое время, но при поливе водой на камни она быстро теряет температуру. Для любых утеплителей рекомендуется использовать только цельные детали из камня круглой формы.

Материалы изготовления

Если хотят построить печь из кирпича, то советуют брать определенные марки, особенно это важно при облицовке огнеупорами.

Что касается металлических печей, то для их сварки могут использоваться металлические листы, толстостенные трубы больших диаметров, бывшие в употреблении цилиндры и бочки, а иногда используется и такой экзотический вид материала, как ободья.

Как сделать самому?

Чтобы самостоятельно построить банную печь, необходимо учесть любые советы опытного мастера. Прежде чем приступить к строительным работам, просмотрите выполненные варианты, чертежи, узнайте, насколько прогревается стена бани от печи. Не последнее место занимает и вид топлива, используемого для обогрева парилки – где-то используют газовые плиты из-за отсутствия других видов топлива.

Следующий этап – гидроизоляция фундамента.

Заливка фундамента на 5–7 см длиннее вертикальной проекции стен печи.

В отсеке подачи топлива необходимо установить решетки для просеивания золы и ее сброса.

С ним топливо лучше сгорает, помогает прогреть баню. Расстояние от топки до зольника — от 30 сантиметров и более . При демонтаже дымохода необходимо установить задвижку (вид) в колпак для регулировки колпака.

Печь кирпичная

Несмотря на преимущества монтажа и простоту банной металлической печи, несмотря на скорость нагрева, практически любая опытная печь может порекомендовать только кирпичную печь . Практика показывает, что только такая печь создаст комфортную атмосферу парилки, дышать будет свободно, не тяжело, жар мягкий. Создание мягкого тепла – несомненное преимущество любой кирпичной печи.

Отдельно можно выделить возможность оригинальной конструкции таких печей — выдумка хорошего печника не знает границ.

Кирпичная баня – это классическое печное искусство.

Крепкая, но простая печь в классическом стиле должна примерно состоять из следующих элементов:

• топка, облицованная огнеупорами (кирпичом) или полностью построенная из них;
• зольник, расположенный под топочной секцией;
• чугунная или стальная решетка, на которую укладывают камни;
• дымоход; катушка
• ;
• дверь.

Масса самодельной банной печи из кирпича очень солидная, поэтому она устанавливается на отдельное основание. Кирпичи не кладут на раствор; здесь используют только чистую глину и песок. , так как стойкость раствора к перепадам температуры низкая, и это выведет из строя банную печь не дольше года-двух. Чтобы вся конструкция была еще более прочной, фундамент закладывается особым образом.

Возможна кладка печи из бутового или тщательно обожженного кирпича. Толщина стен в этом случае находится в пределах 13–25 см. Используются куски породы весом от 1 до 5 кг.

Важно! Для камней в печке берут гранит, бутовый камень, голую кожу. Силосы использовать нельзя, они треснут из-за перепада температур и могут нанести серьезные травмы, разлетевшись осколками.

Самодельный обогреватель должен правильно накапливать и удерживать температуру. С этой целью рекомендуется добавка передельного чугуна из чугуна в пропорции до 20% к 80% камня.

Котел или бак для воды в банной печи может иметь опору либо на стенку печи, либо на опоры/столбы внутри топки, другой вариант — подвешивание.

Сетку для печки можно сделать как из стали, из стали значительной толщины, так и приобрести готовую, отлитую из стандартного чугуна.

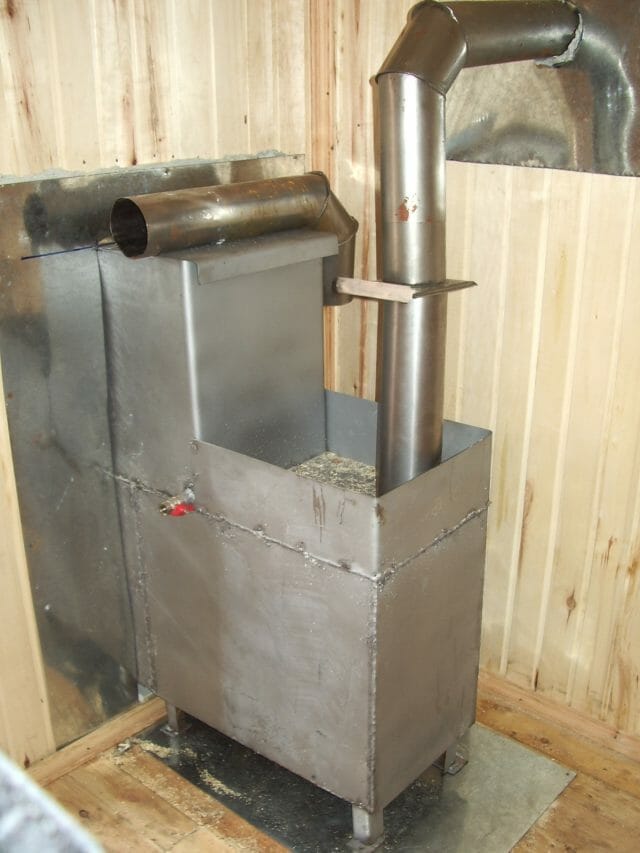

Металлический вариант

Банная «самодельная печь», для изготовления которой использовалась железная труба, довольно интересный вариант. Изготавливается и монтируется без особых сложностей в короткие сроки. Единственное, перед тем, как приступить к работе, необходимо выбрать участок, на котором будет запланировано расположение будущей печки.

Чтобы сделать печку приличной, вам придется применить следующий набор инструментов:

• болгарка или мясорубка;
• аппарат электросварочный с использованием электродов D = 3,4 мм.

Вам потребуются и материалы:

• полутораметровая труба из стали диаметром 50 см и со стенкой толщиной 1 см;
• лист железа толщиной 3–10 мм;
штуцер
• или прутик 8-10 мм.

Также придется заняться строительством. Необходимо будет использовать строительные материалы, а именно:

• песок и щебень 0,1 м3;
• цемент 150 кг;
• 300-400 штук кирпичей;
• глина

Печь имеет значительный вес, поэтому фундамент закладывается под место, где она будет располагаться. Для этого сбивается опалубка размерами 1 х 1 м, высотой 30 см. После укладывается арматура в один слой, квадратами со стороной 20 см, которые соединяются с помощью проволоки. Для крепления арматуры к поверхности в землю вбивают 4 стержня и к ним привязывают арматуру так, чтобы было расстояние до поверхности грунта.

Следующий этап — заливка фундамента.

Фундамент имеет высокую вероятность растрескивания, поэтому в течение двух недель (время отверждения материала фундамента) на его поверхности должны лежать мокрые ветошь, которую необходимо периодически смачивать и не давать высыхать.

Чтобы воздух в помещении не застаивался — нужна вентиляция. Для этого откройте окна и двери.

Рассмотрим процесс изготовления поэтапно.

Стадия I — подготовительная

Полуметровая стальная труба диаметром 50 см и со стенкой толщиной 1 см разрезается на две части: первая — 60 см, вторая — 90 см. Последний отрезок будет использоваться как печь-печка, а из шестидесятисантиметрового фрагмента будет сделан бак для воды.

II этап — конструкция

В нижней части выреза в 90 см, предназначенного для топочного отсека, вырезают отверстие для поддувала. Он не должен быть уже 20 см и не менее 6 см в высоту. . Над проемом приваривается пластина из круглой стали толщиной менее 1,2 см.

Затем вырежьте отверстие решетки и приварите 4 «ушка», чтобы зафиксировать его. Далее следует вырезание ниши для топки. Оставшийся отрезок трубы можно использовать для изготовления топочной дверки. Его размер 25 х 30 см . Когда дверь готова, ее навешивают на петли и прикрепляют к защелке.

Для изготовления печки подойдет отрезок той же трубы, длиной 30–35 см. К верхней части топки приваривают каменку и делают еще одно отверстие размером 25 х 30 см.

В каменке рекомендуется использовать только округлые камни. Заполнять им печку нужно только наполовину.

На верх топки установить муфту из стали. Он будет служить крепежом, на который устанавливается бак для горячей воды.

Стадия III — Промежуточный уровень

Резервуар для воды изготовлен из отрезка 60 см. К концу этого сегмента приваривается днище. Металл для днища используется толщиной 8 мм. В нем вырезается круглый проем диаметром 15 см для установки дымохода. Отверстие необходимо сместить в сторону задней части бака. Дымоход плотно, без зазоров приварить к дну бака во избежание протечки воды. Бак закрывается металлической крышкой с проделанными отверстиями, в которые проходит дымоход и доливается вода.

Стальной квадрат со стороной 30 см приваривается к дымоходу, на 5 см выше края бака для воды, для установки кирпичной трубы. Выводится вертикально через потолок и перекрытия крыши. . В кирпичной трубе оборудован вентиль.

В нижней части бака горячей воды кран приварен к баку.

Этап IV — установка

Внутренний монтаж собранной печи осуществляется следующим образом, руководствуясь определенными технологическими правилами:

• Необходимо тщательно придерживаться размера площади, на которой планируется установка печи. Он должен быть в форме квадрата со сторонами 70 см, высота должна быть 15–20 см. Печь должна быть установлена ​​так, чтобы расстояние от ее поверхности до ближайшей стены превышало 20 см стены со всех сторон.
• Печь данной конструкции устанавливается на основание из бетона, фундамент выкладывается из огнеупорного кирпича на высоте не ниже 20–30 см с помощью растворенной глины.
• Там, где есть печной дымоход, нужно выложить утолщенную кирпичную кладку слоем не менее 12 см.
• Все полы из дерева или других горючих материалов покрываются асбестовыми составами с добавлением глины или самого асбеста.
• Всю часть дымохода, которая находится между кровельным покрытием и потолком, необходимо оштукатурить и побелить известью.
• Высота кирпичной дымоходной трубы строится выше полуметра.
• Топочные дверцы ориентированы так, что «смотрят» на входные дверцы, а дверца каменки наклонена по диагонали.
• В случае, когда бревенчатый дом строится из дерева, топка из металла футерована огнеупором на высоту 120 см, а по окружности 80 см.

Полезные советы и рекомендации

• Иногда нагреватель рекомендуется устанавливать внутри печи. Для этого предусмотрен чехол. Данная конструкция имеет возможность работы в двух режимах: при открытой крышке – для получения сухого пара, и при закрытой – для выработки большего количества пара.
• Не рекомендуется проводить испытания печи в присутствии посторонних внутри бани.
• Полки внутри парилки лучше разместить на стене, у которой есть печь. Также следует обратить внимание на уровень верхней полки. Так как касаясь потолка головой, можно пораниться. Горячий воздух и пар поднимаются к ней и сильно ее нагревают.
