Автоматические котлы на пеллетах | ATMOS

D15P, D20P, D25 P

Экологические и полностью автоматизированные котлы «ATMOS» для древесных гранул

Сконструированы для полного сгорания гранул, также в левую или в правую часть котла, в зависимости от потребностей заказчика, встроена горелка для гранул, которая полностью автоматически, с помощью шнекового конвейера забирает гранулы из бака. Бак для топлива обычно расположен рядом с котлом, или же в соседнем помещении и может иметь произвольные размеры (стандартно 250, 500 или 1000 л). Часто в качестве бака для топлива используется часть котельной, которая достаточна на весь сезон отопления.

Само обслуживание горелки на гранулы происходит полностью автоматически. В случае, если горелка получит указания к старту или в случае возникновения необходимости затопить, транспортер засыпает гранулы в сопло горелки и с помощью спирали накаливания происходит их поджигание. Когда гранулы достаточно разгорятся, горелка переключится на заданную мощность, на которой останется до тех пор, пока вся система не протопится.

Затем горелка отключится и гранулы, оставшиеся в камере горелки, догорят или сжигание полностью прекратится. Таким образом, горелка готова к новому старту. Весь цикл, в случае необходимости повторяется.

Производительность котла и дальнейшая работа горелки управляются с помощью электронной регулировки, которая позволяет приспособить работу котла к конкретным условиям всей системы. Подача топлива, чистка камеры горелки и удаление золы проводится один раз в 1 – 30 дней, в зависимости от качества гранул и размеров бака.
В случае необходимости можно котел оснастить автоматической системой удаления золы для комфортного отопления с минимальным обслуживанием.

Большим преимуществом наших пеллетных котлов D15P, D20P, D30P и D45P является также то, что в случае замены горелки котла люком можно топить и дровами. Благодаря этому наши котлы удобны как с точки зрения, обслуживания, так и полезных свойств, как при отоплении природным газом, пропан-бутаном или легкими топливными маслами.

Но основным их преимуществом, в отличие от природного газа или легких топливных масел, является то, что в них сжигаются возобновляемые источники энергии.

D14P, D21P
Преимущества котлов «ATMOS» на гранулы
  • Большой комфорт при отоплении
  • Высокая эффективность 90 — 93 % в зависимости от типа – небольшой расход топлива
  • Экологическое сжигание – котел согласно CSN EN 303-5 относится к 3-му классу
  • Котлы дотируются из ГФОС
  • Автоматическая работа и выключение котла после догорания топлива
  • Автоматический сбор золы – при встроенном удалении золы
Пеллеты

Большинство из нас имеет какой-либо опыт с отоплением древесиной или древесными брикетами в котлах или в каминах. Это топливо в большинстве городов доступно за более-менее приемлемые цены. Новинкой, которую не каждый знает, являются так наз. гранулы, которые производятся подобным способом, как древесные брикеты, а именно — прессованием из отработанной древесины (сухих опилок и стружки) без каких-либо вяжущих веществ под высоким давлением.

Качественными пеллетами считаются пеллеты, изготовленные исключительно из мягкой древесины без коры – так называемые белые пеллеты, обеспечивающие беспроблемную и надежную работу котла. В настоящее время, тем не менее, появились производители, которые добавляют в пеллеты биологические вяжущие вещества для повышения прочности пеллет, главным образом для целей пневматической транспортировки. Такие пеллеты можно сжигать, но необходимо учитывать более высокую зольность и недожог.

Эти гранулы можно таким же способом производить и из твердого дерева или из дерева с корой, т. наз. темные гранулы. В горелках нашей фирмы эти пеллеты можно сжигать, но необходимо чистить топочную камеру горелки раз в день. При сжигании качественных пеллет без вяжущих веществ и коры чистка топочной камеры горелки производится раз в 7-30 дней. Но они спекаются и у большинства горелок возникают проблемы. Таким же образом производятся гранулы из соломы и различных биологических отходов, таких как например солома из рапса, мака, сахарный жом и торф.

Наша фирма не производит котлы и горелки для данных проблемных видов топлива. Наиболее распространенные сегодня гранулы диаметром 6, 8 и 10 мм и длиной от 5 до 25 мм. Удельная теплота сгорания гранул составляет приблизительно от 14 до19 МДж/кг в зависимости от типа топлива. Цена белых гранул сегодня колеблется у производителей, которых уже немало в Чешской Республике, от 3500 до 5000 Крон чешских за тонну.

Гранулы в Чехии поставляются чаще всего в ПВХ мешках по 15 кг или в мешках по 800 кг. Но за рубежом разработана перевозка гранул в цистернах, из которых вам гранулы заправят в любой бункер, так же как и легкое жидкое топливо. Но при этом необходимо соблюсти несколько правил, которые предотвращают раздробление пеллет при пневматической транспортировке.

Прежде всего необходимо проследить, чтобы пеллеты падали непосредственно не на твердую стенку накопителя, а на заслонку, завешенную сверху в середине накопителя. Таким образом будет обеспечено равномерное наполнение накопителя и пеллеты не будут дробиться на мелкие части и пыль. При этом важно, чтобы пеллеты хранились в сухом месте во избежание раздробления.

автоматический котел для пеллет D 21 P с горелкой для пеллет Atmos A25
+ конвейер DA 1500
+ резервуар для пеллет 500 л (325 кг)
+ компенсационный аккумулирующий бак с внутренним бойлером для горячей воды для технических целей и солнечным теплообменником




Помещение котельной
с отдельным резервуаром 500 л


Помещение котельной
с встроенным резервуаром для пеллет 5 м3

Прочие наглядные примеры того, как могут выглядеть установки в котельной для гранул



ГОРЕЛКА ДЛЯ ПЕЛЛЕТ ATMOS A25/A45

Предписанное топливо: качественные деревянные пеллеты (белые) диаметром от 6 до 8 мм, длиной от 5 до 25 мм и удельной теплотой сгорания 16 — 19 MДж.кг-1.

Дисплей горелки: служит для изображения актуального состояния горелки и для настройки ее функционирования

Управление горелкой: посредством электронной системы регулировки AC07X (AC07), управляющей работой внешнего конвейера, двух спиралей для зажигания и вентилятора согласно требованиям котла и системы отопления. Электроника защищена защитным термостатом котла, защитным термостатом на устройстве подачи пеллет в горелку, датчиком оборотов вентилятора и фотокамерой для отслеживания пламени. Работа горелки сигнализируется на дисплее электронной регулировки.

Разжигание топлива: автоматическое при помощи двух электрических спиралей для зажигания.

Основные функции горелки:
Возможность использования двух резервных выходов R и R2 для различных приложений
Возможность подключения четырех различных датчиков: TS, TV, TK и TSV
TS — датчик нижний на емкости
TV — датчик верхний на емкости
TK — датчик котла или средний датчик на емкости
TSV — датчик продуктов сгорания или солнечной панели

  • управление грелкой согласно двум величинам температуры на компенсационном баке
  • управление вентилятором котла от горелки при помощи резервного выхода
  • управление насосом котла от горелки при помощи резервного выхода
  • управление системой солнечного нагрева непосредственно от горелки
  • автоматическое включение горелки после прогорания древесины у котлов DCxxSP



Горелки для гранул, используемые в котлах D14P, D15P, D20P, D21P, D25P

ATMOS A25

Горелки предназначены только для качественных белых гранул из мягкого дерева без коры диаметром 6-8 мм, длиной10-25 мм и удельной теплотой сгорания 16-19 МДж. кг-1. Горелка не предназначена для гранул, которые спекаются в топочной камере горелки. В этом случае следует чистить топочную камеру горелки ежедневно.

Для этих горелок предназначены следующие питатели:
  • Винтовой конвейер для горелки ATMOS A25 — DA1500 длиной 1,5 м и диаметром 75 мм
  • Винтовой конвейер для горелки ATMOS A25 — DA2000 длиной 2 м и диаметром 75 мм
  • Винтовой конвейер для горелки ATMOS A25 — DA2500 длиной 2,5 м и диаметром 75 мм



Горелки для гранул, используемые в котлах D30P, D45P

ATMOS A45
ATMOS A45 мощность 8,5 — 49 кВт

Горелка  предназначена только для качественных белых пеллетов из мягкой древесины без коры диаметром 6-8 мм, длиной 10-25 мм и удельной теплотой сгорания 16-19 MДж.кг-1.

Выгодой горелки является автоматическое зажигание топлива при помощи спирали накаливания, которая зажигает пеллеты влюбое время, когда нужно затопить. Горелка не предназначена для темных пеллетов, которые спекаются в камере сжигания горелки. В этом случае теряется комфорт отопления и камеру сжигания горелки необходимо чистить раз в 1 — 3 дня.

Для этих горелок предназначены следующие питатели:
  • Шнековый питатель без вала DA50 длиной 1,7 м и диаметром 90 мм
  • Шнековый питатель без вала DA50 длиной 2,3 м и диаметром 90 мм
  • Шнековый питатель с валом DRA50 длиной 1,7 м и диаметром 75 мм
  • Шнековый питатель с валом DRA50 длиной 2,5 м и диаметром 90 мм
  • Шнековый питатель с валом DRA50 длиной 4 м – прямолинейный диаметром 90 мм
  • Шнековый питатель с валом DRA50 длиной 5 м – прямолинейный диаметром 90 мм

В случае мелких гранул рекомендуем для горелки ATMOS A50 всегда применение питателя с центральным валом DRA50 — 1,7 и DRA50 — 2,5 м для достижения требуемой производительности. Также наклон питателя составляет более 45°.

Пламя горелки для пеллет ATMOS A25, встроенной в котле D 20 P



Разрез котла D 14 P, D 21 P, D 25 P

Разрез котла
D 14 P, D21 P, D 25 P
Разрез котла
D 14 P, D21 P, D 25 P



Разрез котла D 15 P, D 20 P, D 30 P, D 45 P

Разрез котла
D 15 P
Разрез котла
D 20 P, D 30 P, D 45 P



Разрез котла



TYPD 14 PD 21 PD 25 PD 31 PD 15 PD 20 PD 30 PD 40 PD 50 P
A120712071207130714051405140514051405
B5705706708825896529549541052
C620620620620606606606606606
D8018018019011040848848848848
E152 (150)152 (150)152 (150)152 (150)152 (150)152 (150)152 (150)150 (152)152 (150)
G215215215215211211211211211
H934934934103411631163116311631163
CH221221221221202202202202202
I221221221221—————
J6/4″6/4″6/4″6/4″6/4″6/4″6/4″6/4”6/4″



ТЕХНИЧЕСКИЕ ДАННЫЕ D14PD21PD 25 PD 31 PD15PD20PD30PD40PD50P
Мощность котлакВт4 — 144 — 19,57 — 249 — 304,5 — 156,5 — 228,9 — 29,88,9 — 4013,5 — 45
Площадь поверхности нагревам21,71,722,21,922,72,73,6
Объем топливной шахтыдм38888881327070105105140
Размер отверстия для наполнениямм270×450270×450270×450270×450270×450270×450270×450270×450270×450
Предписанная тяга дымовой трубыПа161822181815212223
Макс. раб. избыточное давление водыкПa250250250250250250250250250
Вес котлакг231231254263289305370386430
Диаметр вытяжного патрубкамм152152152152152152152150/152152
Высота котламм120712071207130714051405140514051405
Ширина котламм620620620620606606606606606
Глубина котламм768768868882470470670954870
Защита эл. частиIP2020
Электрическая потребляемая мощность — при пускеВт522522522520522572530530530
Электрическая потребляемая мощность
— во время работы		Вт424242974292979797
КПД котла%90,390,290,2> 90,290,491,192,490,191,1
Температура продуктов сгорания при номинальной мощности (пеллеты)°C127147151147141128158157123
Масса потока продуктов при ном. мощности (пеллеты)кг/с0,0110,0150,0180,0260,0120,0160,0250,0310,035
Предусмотренное топливо kvalitní pelety o prumeru 6 — 8 mm o výhrevnosti
15 — 18 MJ.kg-1		kvalitní pelety o prumeru 6 — 8 mm o délce 5 az 25 mm a výhrevnosti 16 — 19 MJ.kg-1 (bílé pelety)
Запасное топливо на случай крайнего недостатка  suché drevo o výhrevnosti 15 — 17 MJ.kg-1 o obsahu vody 12 — 20 %, prumeru 80 — 150 mm
Средний расход топлива — пеллет при ном. мощностиkg.h-13,54,55,46,83,758,69,410,6
Макс. длина поленьевмм    310310510510710
Время горения при номинальной мощности — древесиначас.    22222
Объем воды в котлел5656627065829191117
Гидравлическая потеря котламбар0,180,180,190,190,220,220,230,230,24
Минимальный объем компенсационного бакал5005005005005005007507501000
Присоединительное напряжениеВ/Гц230/50230/50
Класс котла согласно CSN EN 303-5 555555555
Дотированные котлы в Чешской Республики •••••••••



Автоматическое золоудаление для котла DxxP

Автоматический отвод золы из корпуса котла

В качестве принадлежностей к каждому котлу для гранул DXXP, изготовленному после 1. 3.2007, можно дополнительно приобрести автоматическое удаление золы из корпуса котла в добавленный внешний зольник /30/. Это автоматическое устройство для улавливания золы не требует какого-либо специального обслуживания и повышает комфорт отопления.

Золоудаление осуществляется полностью автоматически с помощью винтового конвейера с мотором-редуктором, причем конвейер удаляет золу из камеры под горелкой в регулярных интервалах раз в 12 часов, 3 часа или 1 час в зависимости от установки для конкретного топлива. Автоматическое золоудаление можно в случае необходимости включить также вручную простым включением или выключением выключателя на котле. Размеры улавливателя золы выбираем после тщательного расчета в зависимости от зольности топлива.

Все три размера дополнительных улавливателей золы можно использовать в любой системе золоудаления, т.е. для котлов D15P, D20P, D30P и D45P.

Система золоудаления – без дополнительного зольника
Код
S0577 Для котлов D14P, D21P
S0535Для котлов D15P, D20P
S0536Для котлов D30P
S0537Для котлов D45P

Дополнительные зольники – необходимая принадлежность (красный)
Код
S0542Малый — объем 28 л
Рекомендуемые размеры для котла D14P, D21P, D15P, D20P при сжигании качественных древесных гранул. Интервал сбора золы – один раз в 7 — 30 дней.
S0544Средний — объем 68 л
Рекомендуемые размеры для котла D14P, D21P, D15P, D20P, D30P, D45P при сжигании качественных древесных гранул. Интервал сбора золы – один раз в 14 — 30 дней.
S0546Большой — объем 135 л
Рекомендуемые размеры для котла D45P при сжигании альтернативных гранул из биомассы. Интервал сбора золы – один раз в 14 — 45 дней.

Автоматические котлы отопления на пеллетах

Котлы для отопления административно-бытовых и производственных помещений могут быть очень разными. Котлы могут отличаться по типу сжигаемого топлива, по способу золошлакоудаления, по виду подающего устройства и, конечно, по мощности. По топливу котлы делятся на котлы, работающие на газообразном топливе (самое известное и распространённое из газообразных топлив это, конечно, природный газ), на жидком топливе (это дизельные и мазутные котлы) и на твёрдом топливе – это автоматические котлы на пеллетах, а точнее твердотопливные котлы с автоматической подачей пеллет. Котельные агрегаты, работающие на древесных гранулах (пеллетах) бывают, также различными по своей конструкции. Например, чугунные пеллетные с автоматической подачей топлива котлы встречаются достаточно редко, котлы на древесных гранулах обычно изготавливаются из стали, а из чугуна делаются горелочные устройства.

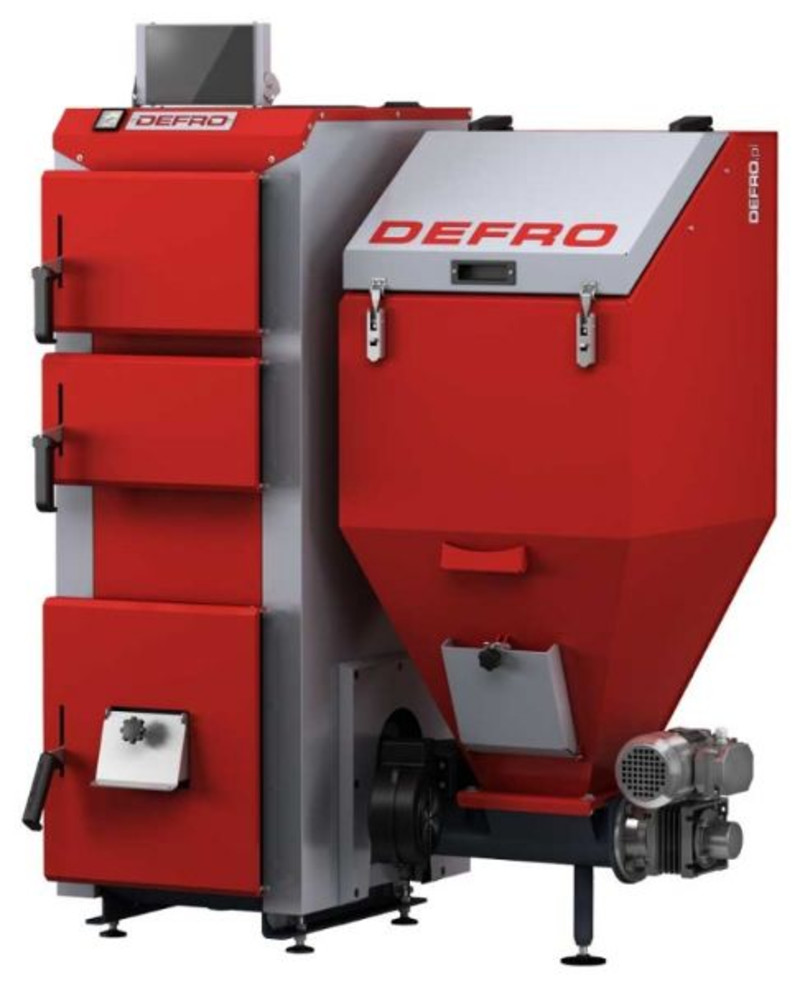

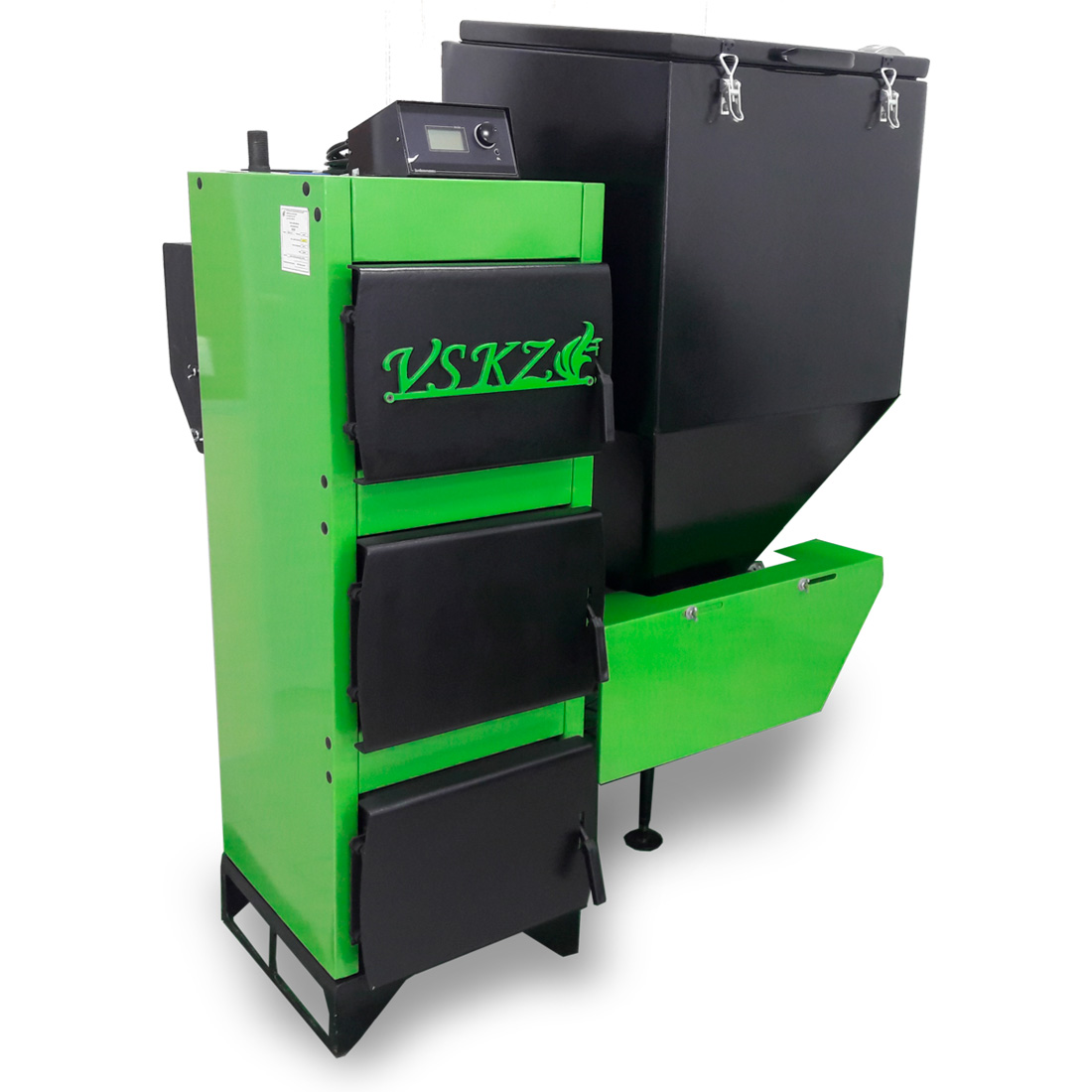

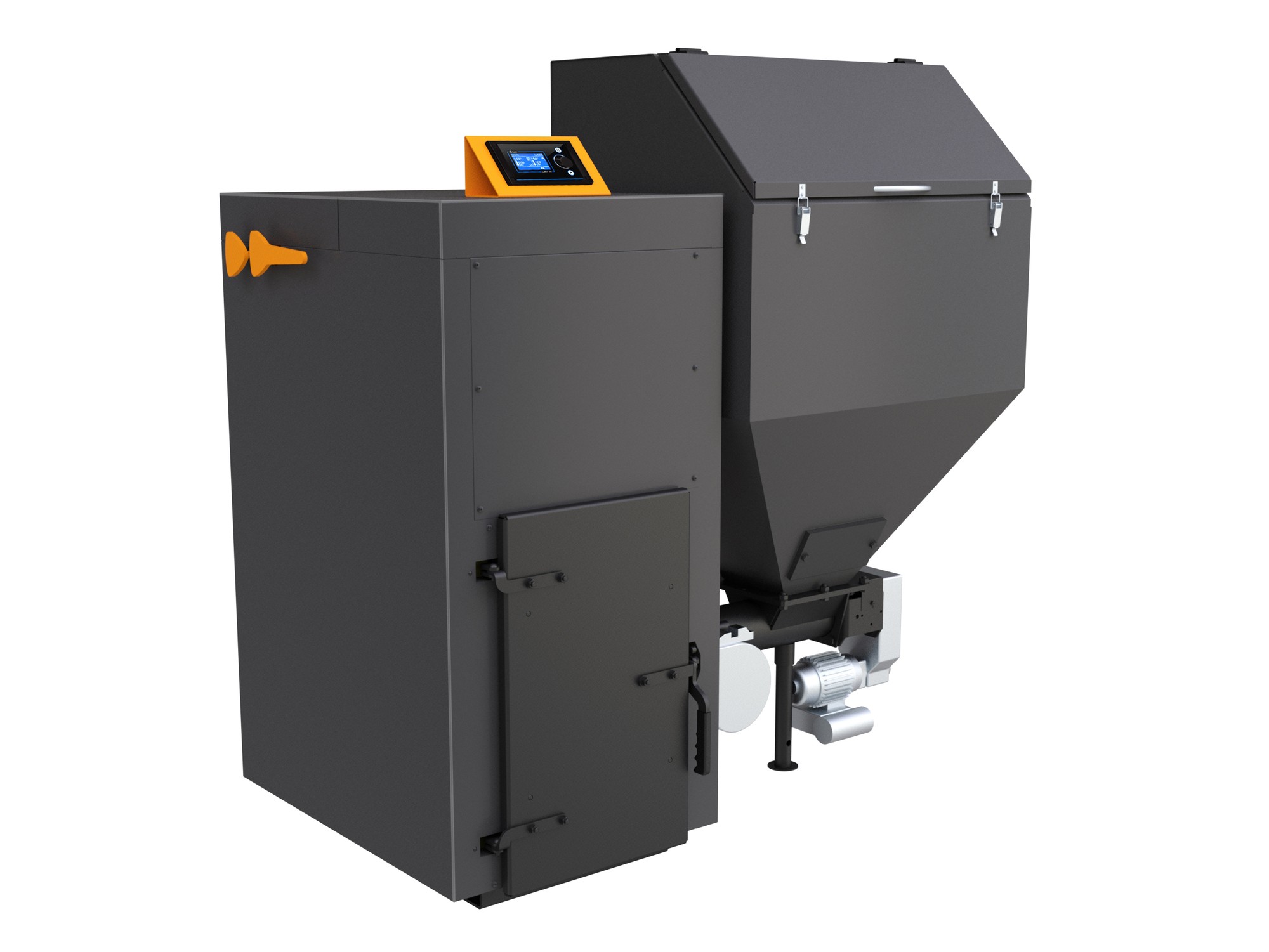

Пеллетные котлы с бункером и автоматической подачей

Пеллетные котлы и котлы на мелкофракционном угле, также, существенно различаются по своей конструкции, к примеру, пеллетные котлы с бункером и автоматической подачей могут отличаться по типу подающего устройства.

Подающее устройство на пеллетных котлах с бункером и автоматической подачей может быть трёх типов: шнековое, пневматическое и гравитационное. При этом шнековая подача, также может быть одной из трёх конструктивных разновидностей. Существует двухшнековая подача, одношнековая подача и подача с использованием гибкого безосевого шнека. Котельные установки с простой одношнековой подачей топлива в горелочное устройство просты и достаточно надёжны. Одношнековая подача, обычно, также применяется  и на угольных горелках, угольные котлы работают по тому же принципу, что и автоматические котлы отопления на пеллетах.

Твердотопливные котлы с автоматической подачей пеллет

Автоматические котлы отопления на пеллетах с различными устройствами подачи топлива в горелку и различной конструкцией теплообменника нашли широкое применение в различных отраслях хозяйства и завоевали популярность в очень короткие сроки. Твердотопливные котлы с автоматической подачей пеллет широко применяются для отопления жилых и административно-бытовых помещений. Для отопления жилых помещений, используются автоматические котлы отопления на пеллетах, так называемого, бытового сегмента мощностей. Тепловые мощности таких котлов  не превышают значений в 60 – 70 кВт. Электрическая мощность, т.е. та мощность, которую котёл потребляет от электрической сети, мало зависит от тепловой мощности котла и в твердотопливных котлах с автоматической подачей пеллет обычно составляет не более 400 Вт. Нужно понимать, что эта цифра (400 Вт) является усреднённой и пиковое потребление электроэнергии котельным агрегатом может составлять до 1,5-2 кВт, такая высока мощность требуется котлу лишь во время розжига, если на котле установлен автоматический электроподжиг. Длительность работы электроподжига на автоматических котлах отопления на пеллетах  при нормальной работе, когда все узлы исправны, не превышает 5 – 10 минут. Розжиг котла с использованием электроподжига, обычно, используется не чаще чем несколько раз в отопительный сезон. Если твердотопливные котлы с автоматической подачей пеллет используется с отклонением от номинальной мощности в меньшую сторону, в особенности для периодических нагрузок, как горячее водоснабжение, то устройство электрического розжига котла может включаться существенно чаще, чем несколько раз в сезон.

Пеллетные котлы с бункером и автоматической подачей пеллет больших мощностей

Для автоматических котлов отопления на пеллетах высокими можно считать тепловые мощности от 100 кВт и более. Мощность таких котлов как правило не превышает 600 – 800 кВт. Котельные установки больших мощностей используются для теплоснабжения производственных помещений и для подачи тепловой энергии на технологические нужды. Чугунные пеллетные с автоматической подачей топлива котлы чаще можно встретить среди котлов большой мощности.

Целесообразность использования автоматических котлов отопления на пеллетах

Безусловно, там где есть централизованное газоснабжение, пеллетные котлы с бункером и автоматической подачей будут уступать по таким важным технико-экономическим характеристикам, как стоимость Гигакалории тепловой энергии. Также, следует признать, что автоматические котлы отопления на пеллетах имеют несколько более низкий КПД, чем газовые котлы. Твердотопливные котлы с автоматической подачей имеют КПД, как правило на 2 – 5 % ниже, чем газовые. Конденсационные газовые котельные установки при этом не принимаются во внимание.

Тем не менее, в нашей стане и в Челябинской и Курганской областях в частности, очень много жилых и производственных зданий и частных домов, куда газ не подведён и в ближайшей перспективе не планируется. В этом случае, автоматические котлы отопления на пеллетах являются оптимальным решением, конкурировать с ними по экономичности могут только котлы на мелкофракционном угле и тепловые насосы.

Пеллеты — Fröling

Котел на пеллетах

От частного дома до крупного коммерческого предприятия

Диапазон мощности: 7 – 250 кВт

Семейство продуктов

900 02

Пеллетные котлы

Mehrfach ausgezeichnete Technik für mehr Komfort ! Fröling Pelletsheizungen empfehlen sich sowohl für moderne Neubauten, а также auch für die Sanierung.
Pelletskessel sind volautomatische Heizsysteme, welche ähnlich wie Öloder Gasheizungen funktionieren. Der Brennstoff wird von einem Lagerraum autotisch zum Kessel befördert.
Je nach Regelung der Pelletsheizung ist auch die Anbindung von Solaranlagen, Zweitkesseln und anderer Komponenten möglich.

Unsere Pelletskessel sind von 7 – 250 кВт erhältlich.
