Алюминиевые перегородки из профиля NAYADA-Standart — цена за м2

Цена: от 7 700 руб/кв.м.

Будьте в курсе всего нашего модельного ряда

Наши консультанты ответят на вопросы по планировке, безопасности и конструкции

Мы расскажем что и сколько стоит, рассчитаем стоимость

• Назначение
• Конструкция
• Изготовление
• Рекомендуемые продукты

Назначение

Классическая офисная перегородка на алюминиевом профиле системы NAYADA-Standart идеально решает планировочные задачи любой сложности. Декоративные элементы из алюминия придают ей высокие эстетические свойства, а разнообразие вариантов заполнения секций делает дизайн-возможности этой системы безграничными.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Reception, переговорные, кабинеты для руководителей компаний, рабочие зоны, коридорные зоны, холлы, торговые центры и др.

NAYADA-Standart перегородки для офисных помещений – это классика, стандарт отрасли.

Именно с них началось производство офисных перегородок в России, и до сих пор эта модель остается флагманским продуктом. Стеклянное заполнение хорошо пропускает свет, создает ощущение свободы пространства, делает интерьер динамичным и стильным. Секции плотно примыкают друг к другу, что вкупе с уплотнителем обеспечивает звукоизоляцию до 40 дБ — в кабинетах можно спокойно работать и вести переговоры.

Технические характеристики

	Толщина перегородки	76/83 мм
	Максимальная высота	6 м
	Толщина стекла	5/6/8/10 мм
	Звукоизоляция	36–40 дБ

Конструктивные особенности

Системы NAYADA-Standart — это офисные перегородки из алюминиевого профиля и стекла. По заказу возможно глухое заполнение из гипсокартонных панелей, ламинированных ДСП или МДФ-плит.

Основные несущие элементы — широкие и узкие (NAYADA-Standart Lite) стойки, которые крепятся к полу, потолку и стенам. Металлический профиль имеет длину до 6200 мм, что позволяет делать конструкции высотой до 6 м. Металл гармонично смотрится в любом интерьере, так как профильные элементы окрашиваются в цвета RAL, оформляются под дерево или камень.

Системы NAYADA-Standart подходят для устройства глухих и проходных стен — в любом месте можно установить данные перегородки с дверью. На ваш выбор распашные, раздвижные, маятниковые (открываются в обе стороны) створки.

В профилях секций и дверных рам заложен волокнистый изолирующий материал Isover, который хорошо сохраняет тепло и препятствует распространению звуков. Каналы для проводки и коммуникационных линий встраиваются в верхнюю или нижнюю часть обвязки. Все материалы конструкции огнестойкие. В помещениях с повышенными требованиями к пожарной безопасности рекомендуем использовать специальное противопожарное остекление.

Алюминиевые перегородки со стеклом

В системах NAYADA-Standart используется прочное остекление толщиной от 5 до 10 мм. Чем толще панель, тем лучше звукоизоляционные свойства. На ваш выбор разное декоративное стекло — гладкое, рельефное, прозрачное, матовое, тонированное, с пескоструйным рисунком. Обратите внимание на смарт-стекло: при подаче электрического напряжения внутренний наполнитель меняет степень прозрачности. Также закрывать кабинет от посторонних взглядов помогает остекление со встроенными жалюзи. Оба варианта удобно управляются пультом.

В плане практичности оптимально многослойное стекло триплекс. Между слоями панели находятся пленки, поэтому в случае повреждения осколки не осыпаются. Это безопасно, а если срочная замена стекла невозможна, кабинет остается изолированным, и в нем можно спокойно работать.

Одно из главных достоинств перегородок из алюминия со стеклом — стильный дизайн. Прозрачные стены стирают барьеры, смотрятся прогрессивно. Для формирования имиджа можно брендировать стекла, например, затонировать в фирменные цвета, нанести пескоструйные рисунки в виде логотипа. На сайте представлена ориентировочная минимальная цена на алюминиевые перегородки серии Standart за м².



Сертификаты

Перегородки офисные стационарные системы «NAYADA»

Производитель: NAYADA

Конструкция

Конструкция системы NAYADA-Standart

Стационарная офисная перегородка состоит из набора алюминиевых тонкостенных профилей, узлов и элементов крепления, уплотнительных элементов, элементов декоративной отделки секций. При необходимости перегородка комплектуется различными типами дверей, звукоизоляционными материалами, заполняющими полости глухих секций, встроенными жалюзи, электрокоробами с розетками и выключателями, дверными доводчиками, элементами контроля доступа и т. д.

Многообразие конструктивных решений секций перегородок позволяет обеспечивать оптимальные уровни освещенности и звукоизоляции рабочих мест.

Основные элементы

Система алюминиевых межкомнатных перегородок NAYADA-Standart состоит из:

1. стоечных и угловых профилей;
2. облицовочных профилей для декоративной отделки каркаса и крепления в секциях каркаса межрамных жалюзи и стекол;
3. дверных профилей для установки дверей в дверных проемах;
4. соединительных элементов;
5. уплотнительных элементов;
6. различных видов примыканий.

Профили изготавливаются из алюминия, поставляются длиной до 4600 мм, могут быть окрашены в любой цвет по каталогу RAL или по эксклюзивным декорам (например, под дерево).



Стоечные и угловые профили

Широкая стойка NAYADA-Standart и узкая стойка NAYADA-Standart (Lite) являются основными несущими элементами системы, которые разбивают прямые участки перегородки на секции, предусматривают крепление к стенам, полу и потолку и применяются без покрытия. Основное отличие заключается в максимальной высоте перегородки для NAYADA-Standart — 4,6 метра, а для NAYADA-Standart (Lite) — 3 метра.

Угловые стойки

Угловые стойки предназначены для соединения двух секций перегородки под углом от 90 до 270 градусов, предусматривают крепление к полу и потолку.

Стойка 90 градусов

Стойка произвольного угла

Данные соединения позволяет поворачивать перегородку под нужным Вам углом, обеспечивая высокие эстетические характеристики поворота при взгляде на угол снаружи.

	Держатель стойки произвольного угла Используется совместно со стойкой соответствующего типа.
	Стойка три грани Используется для соединения трех или двух секций перегородки под углом 90 градусов.

Стеновые держатели

Стеновой держатель предназначен для монтажа каркаса перегородки NAYADA-Standart в местах примыкания к полу, стенам и потолку. А благодаря использованию стенового держателя с увеличенной заделкой, можно увеличить, по отношению к другим профилям, величину заделки стекла, гипсокартона или ЛДСП с 8 мм. до 20 мм. и, тем самым, увеличить допуски размеров стекол или панелей.

Стеновой держатель

Держатель стеновой с увеличенной заделкой

Рычаг



Облицовочные профили

Клипсовая планка

Используется для облицовки торцевых поверхностей стойки, планки угловой, стенового держателя и предусматривает крепление к ним с помощью специальных пружинных клипс. Она позволяет компенсировать неровности примыкания к полу, стенам и потолку. Именно за счет клипсы и наличия в ней внутреннего паза, который оставляет возможность регулирования положения клипсы относительно стойки, обеспечивается возможность более плотного прилегания зонирующей конструкции к поверхностям. Это повышает звукоизоляционные и эстетические характеристики конструкции.

Использование клипсовой планки:

Плоская накрывающая планка 40х1,5

Одно из ее основных преимуществ этого элемента – в окрашенном виде она составляет всего 1,5 мм в толщину. За счет этого она почти не выдается из плоскости, является одним из самых эстетичных решений для стыка секций. Кроме того, она очень хорошо сопрягается с планкой 26х1,5 мм (эта планка применяется с узкой стойкой), потому что они имеют одинаковую толщину.

Крепится планка 40х1,5 на стойку путем защелкивания ее в «замок» стойки.

Использование плоской накрывающей планки:

	Плоская накрывающая планка 26Х1,5 Этот элемент используется в системе NAYADA-Standart (Lite) с узкой стойкой, обеспечивает ширину стыка всего 26 мм. Это самый узкий импост из всех аналогичных стационарных систем.
	Рейка двойной витраж Рейка двойной витраж предназначена для облицовки внутренних проемов секций при двойном остеклении.
	Рейка одинарный витраж Рейка одинарный витраж предназначена для облицовки внутренних проемов секций при одинарном остеклении.
	Рейка накрывающая Рейка накрывающая предназначена для облицовки открытых внутренних проемов без дверей, проемов под цельностеклянные и откатные двери.
	Угловая планка Используется при облицовке углов стен, колонн, балок, ригелей и офисных перегородок с каркасом из ПС профиля.
	Рейка под жалюзи Используется для облицовки боковых поверхностей профилей в составе секций с двойным остеклением при скрытой установке коробки жалюзи.
	Рейка прямого угла Используется для облицовки боковых поверхностей стойки прямого угла в составе секций с двойным остеклением и используется только с этим профилем.





Дверные профили

	Профиль дверной рамы Предназначен для установки в проемы перегородки распашных дверей: полнотелых, остекленных в алюминиевой раме и цельностеклянных с петлями “Сфера”.
	Профиль дверной одинарный Предназначен для сборки каркаса полотна двери с одинарным стеклом 5 мм. (дверь „одинарный витраж”).
	Профиль дверной двойной Предназначен для сборки каркаса двери с двойным остеклением (дверь «двойной витраж»).
	Профиль стеклянной двери Предназначен для установки в проемы перегородки распашных цельностеклянных дверей толщиной 8 мм. Профиль крепится к стоечным профилям каркаса перегородки.
	Профиль притвора Предназначен для перекрытия центрального зазора между полотнами двухстворчатых дверей “одинарный” или “двойной витраж”.

Профили электротехнического короба

	Короб электротехнический Используется для разводки силовых и слаботочных цепей в каркасе перегородки.
	Крышка Используется как декоративный элемент, закрывающий боковые пазы электротехнического короба путем нащелкивания.



Соединительные элементы

	Угольник Предназначен для соединения профилей каркаса перегородки с помощью саморезов.
	Угольник дверной рамы Используется при сборке угловых соединений дверной рамы.
	Угольник стяжной рамы Предназначен для стяжки угловых соединений дверной рамы.
	Дверная петля Используется для установки как полнотелых дверей, так и алюминиевых дверей в дверной проем.
	Петля стеклянной двери (петля “Сфера”) Используется для навешивания полотен цельностеклянных дверей.
	Ручка управления жалюзи Предназначена для управления углом наклона межрамных жалюзи в секциях “двойной витраж”.
	Пружинная клипса Пружинная клипса предназначена для облицовки боковых поверхностей стойки или стенового держателя планкой 40х5.



Уплотнительные элементы

Уплотнительные элементы офисных перегородок из алюминиевого профиля предназначены для фиксации стекол в остекленных секциях и остекленных дверях в алюминиевой обвязке, а также для уплотнения дверного проема по плоскости примыкания двери к раме и закрывания паза крепления профиля дверной рамы. Устанавливаются в специальные пазы алюминиевых профилей.

	Уплотнитель стекла
	Уплотнитель дверной
	Вставка мягкая/жесткая



Виды примыканий

Основным элементом крепления перегородки Standart к стенам, полу и потолку является стеновой держатель. Этот элемент специально создан для этой задачи, поэтому он обеспечивает наилучшее качество примыкания, сохраняя высокие эстетические и звукоизоляционные свойства конструкций. Стеновой держатель позволяет компенсировать неровности поверхностей, с ним могут быть использованы все виды накрывающих планок системы Standart.

Так же возможно крепление конструкции к стенам, полу и потолку с помощью широкой стойки в системе NAYADA-Standart и узкой стойки в системе NAYADA-Standart (Lite).

Панели перегородок

В проемы секций каркаса перегородки вставляются, в соответствии с дизайн-проектом стекла или “глухие” (непрозрачные) панели. Для остекления секций используется витринное стекло 5, 6, 8 или 10 мм. Стекло толщиной 5 мм. допускается использовать при высоте стекла до 2 м. и площадью не более 2 кв.м. Также в зависимости от выбора заказчика в качестве заполнения может быть использован любой другой листовой материал указанной выше толщины и достаточной жесткости — например ЛДСП. Глухие панели вырезаются из гипсокартоновых листов толщиной 12,5 мм., оклеенных с лицевой стороны декоративным виниловым покрытием Durafort или другими отделочными материалами. Для звукоизоляции полость между панелями может быть заполнена минеральной ватой.

Звукоизоляционные материалы

В качестве звукоизоляции мы используем изолирующий материал Isover. Это материал высшего качества, изготовленный исключительно из волокнистых компонентов. Его хорошая изоляционная способность основывается на статическом воздухе, закрытом волокнами.



Характеристики материала Isover
Пожарная безопасность	полная
Звукоизоляционная способность	повышенная при весьма низкой плотности
Степень сжатия ваты	1:4
Плотность	13 -17 кг/м3
Теплопроводность	низкая, между 0,029 – 0,040 Вт/мК
Гигроскопичность	низкая, в случае намокания материал высыхает очень быстро, на него не влияет даже 90% относительная влажность воздуха
Специальные свойства	благодаря противогнилосной обработке и отсутствию запаха предотвращает развитие вредителей являясь неорганическим, химически нейтральным, не содержит коррозионных агентов

Изготовление

Срок изготовления

Объем	Сроки проек­тирования, раб.  дней	Сроки изгото­вления, раб. дней	Сроки монтажа, раб. дней	Итого по проекту, раб. дней
50 м2	3	1-3	5-6	9-12
200 м2	3	2-4	9-13	14-20
500 м2	3	2-7	20-24	25-35
1000 м2	до 3	4-7	30-35	37-45

Как заказать алюминиевые перегородки в офис

Наша компания располагает мощной технической базой и командой профессионалов. Сроки изготовления зависят от объема заказа — на подготовку проекта и производство конструкции площадью 1000 м2 уходит не больше недели.

В комплекс наших услуг входит профессиональный монтаж алюминиевых перегородок. Для каркаса мы используем надежные стеновые держатели из металла. Уникальные угловые стойки позволяют располагать фрагменты практически под любыми углами (от 30 до 270°), а также сопрягать в одной точке до четырех секций. Все места стыков закрываются декоративными профилями, которые придают конструкции законченный и эстетичный вид.

Чтобы сделать заказ, позвоните +7 (495) 933 1055 или воспользуйтесь формой обратной связи. На странице указана примерная цена на офисные перегородки из алюминиевого профиля NAYADA Standart. Также на сайте можно заказать расчет конструкции и получить консультацию специалиста .

Рекомендуемые продукты

Примеры работ

Проект Nayada по установке офисных перегородок NAYADA-Standart в автосервисе

Москва

Проект Nayada по установке перегородок в «Адгейзер»

Москва

Проект перегородок Nayada в СЭЛВИМ

Москва

Вся галерея выполненных проектов

Отзывы

Европейская гимназия

Москва

АМ-интеллектуальные технологии

Москва

IT School Sberbank

Казань

ЛИМАКМАРАЩСТРОЙ, ООО

Ростов-на-Дону

Все отзывы

Другие разделы

• Standart
• Crystal
• Twin
• Intero-400
• Intero-700
• Quadro

Алюминиевые перегородки

Виды секций стационарных перегородок

Перегородки из гипсокартона — мастер класс по монтажу перегородок.

Перегородки из гипсокартона пользуются большой популярностью, благодаря отличным эксплуатационным характеристикам и минимальной стоимости.

Легкая конструкция не требует усиления основания. Их можно возводить на любом перекрытии многоэтажного или частного дома.

Простота монтажа позволяет соорудить перегородку самостоятельно, владея минимальным опытом работы с электроинструментом.



Рисунок 1. Гипсокартонные перегородки в интерьере.



Что такое гипсокартон

Гипсокартонные листы (ГКЛ) — универсальный отделочный материал, состоящий из гипсовой основы и облицовки из тонкого и прочного картона.

Картон выступает в роли армирующего слоя, благодаря которому гипс не ломается и не крошится. При этом лист легко режется, пилится и гнется.

На тыльную сторону листа наносится маркировка. Эта сторона всегда обращается внутрь обшивки.



Рисунок 2. Тыльная сторона листа с нанесенной маркировкой.



Лицевая сторона состоит из двух слоев картона с повышенным содержанием целлюлозы. Она предназначена для последующей отделкии должна быть обращена внутрь помещения.

Благодаря специальным модифицирующим добавкам, гипсокартонвыпускается с различными техническими характеристиками:

ГКЛ — стандартный гипсокартон, применяемый для облицовки конструкций внутри помещений, в условиях нормальной влажности и температуры. Лицевая поверхность листа серая, маркировка синего цвета.

ГКЛВ — влагостойкие листы для отделки помещений с повышенной влажностью. Лист зеленый, маркировка синего цвета.

ГКЛО— огнестойкий гипсокартон, в состав которого добавлены антипирены и кристаллизованная вода. Материал может противостоять открытому огню в течение 60 минут. Применяется для устройства коммуникационных шахт, воздуховодов и помещений с повышенными требованиями к пожарной безопасности. Лист розового цвета с красной маркировкой.

ГКЛВО — гипсокартонные листы, сочетающие в себе влаго- и огнестойкость. Может применятся для отделки бань, саун, производственных цехов с высокими противопожарными требованиями, в условиях повышенной влажности. Лист зеленого цвета, с красной маркировкой.



Рисунок 3. Основные виды гипсокартонных листов.



Арочный ГКЛ — листы, толщиной 6 миллиметров, для устройства арок и криволинейных конструкций. Гипсовый сердечник таких листов включает в себя несколько слоев армирующей стеклосетки.

ГКЛУ — усиленные листы, толщиной от 18 до 25 миллиметров, для создания конструкций, требующих особой прочности.

Различные свойства гипсокартона позволяют возводить конструкции криволинейных форм, с нишами, проемами, полками и всевозможными декоративными элементами.

При помощи легких гипсокартонных конструкций можно выполнить зонирование общего пространства.



Рисунок 4. Устройство перегородок с нишами и полками.







Рисунок 5. Зонирование пространства при помощи декоративных перегородок.



ТОП 3 лучших товаров по мнению покупателей



Что понадобится для монтажа перегородок

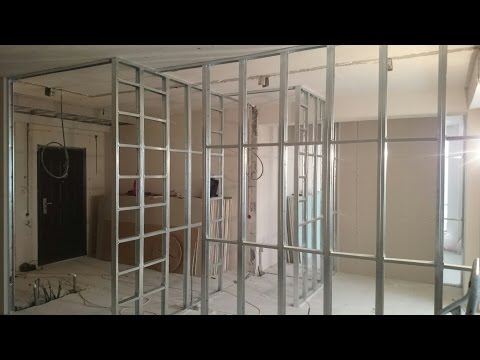

Чтобы соорудить гипсокартонную перегородку, сначала нужно смонтировать каркас. Для его изготовления понадобится два вида оцинкованных профилей:

1. Основной, опорный, или стоечный (ПС), обладающий особой прочностью, благодаря наличию ребер жесткости. На него навешиваются гипсокартонные листы.
2. Направляющий профиль (ПН) при монтаже перегородок крепиться к потолку и полу. В него вставляются стойки основного профиля.



Рисунок 6. Стоечный профиль при монтаже вставляется в направляющий.



В сухих помещениях можно монтировать каркас из деревянных брусков.Этот материал дешевле металлического профиля, но имеет ряд существенных недостатков:

• деформируется под воздействием влаги;
• поражается грибком, плесенью и грызунами;
• пожароопасен.

Если вы решили отдать предпочтение этому материалу, необходимо предварительно провести его обработку антипиренами и антисептиками.

Для обшивки перегородок в жилых комнатах берем обычный гипсокартон.

Для перегородок в кухне, ванной и санузлах приобретаем влагостойкий гипсокартон —ГКЛВ.



Рекомендую!

Приобретайте материал проверенных производителей. Длину листов заказывайте в соответствии с высотой ваших помещений. Этим вы избежите стыков листов по вертикали и сэкономите на устройстве горизонтальных перемычек.



Кроме материалов, необходимо приобрести инструменты:

• шуруповерт, для вкручивания саморезов;
• дрель электрическая, для сверления отверстий;
• электрический лобзик, ножовка и нож для раскроя ГКЛ и отпиливания деревянных брусков;
• ножницы по металлу для резки профиля;
• рубанок со скошенными лезвиями для срезания фасок на гипсокартоне;
• игольчатый валик для перфорации картона при устройстве арочных криволинейных конструкций;
• молоток для вбивания дюбелей;
• заклепочник для скрепления отрезков металлического профиля;
• рулетка, отвес, угольник, строительный уровень для измерений, разметок и контроля;
• длинная металлическая линейка для разметкии резки по ней гипсокартона;
• карандаш и отбивочный шнур для нанесения отметок и линий;
• шпатель для заделки стыков и шпатлевания перегородок;
• терка с сеткой или наждачной бумагой для шлифования зашпаклеванных поверхностей;
• кисти и валики для грунтования и окраски перегородок.

Подготовив материалы и инструмент, можно приступать к сооружению перегородки.



Пошаговая инструкция по устройству перегородок из ГКЛ

Процесс устройства перегородок состоит из нескольких этапов:

1.Разметка

Разметку каркаса начинаем с пола.

На месте расположения будущей перегородки, на полу, чертим идеально ровную линию,вдоль которой будем крепить направляющий профиль.

На линии отмечаем место, где будет находиться дверной проем.

Линию перегородки переносим на потолок при помощи отвеса, и так же чертим ровную линию.



Рисунок 7. Разметка под обшивку ГКЛ.



Края линий на потолке и полу соединяем и наносим вертикальные линии на стены, в местах расположения вертикальных направляющих профилей.

Размечаем вертикальные стойки, с шагом 60 сантиметров.



Рекомендую!

Разметку положения стоек лучше наносить не на горизонтальный профиль, а на пол и потолок, рядом с ним. Это вам пригодится и при креплении гипсокартонных листов.



2.Устройство каркаса

Устанавливаем направляющие профили по отмеченной линии на полу и крепим дюбель-шурупами, с шагом 40-60 сантиметров следующим образом:

• через уложенные направляющие сверлим отверстия;
• направляющие убираем, в просверленные отверстия забиваем пластиковые дюбели;
• профиль, с наклеенной на него демпферной лентой, устанавливаем на место и крепим саморезами или забивными дюбелями.

 В месте нахождения дверного проема профиль не ставим.



Рисунок 8. Приклеивание к профилю демпферной ленты.



Аналогичным образом крепим направляющий профиль к потолку и к стенам, не забывая про демпферную ленту. Нижние и верхние концы вертикального профиля вставляются в направляющие, установленные на полу.



Важно!

В процессе монтажа необходимо постоянно контролировать положение профиля по уровню, чтобы не допустить даже малейших отклонений по вертикали и горизонтали.



Вертикальный профиль нарезаем на отрезки, на 5-10 миллиметров меньше расстояния от пола до потолка и устанавливаем, с шагом 60 сантиметров. Профиль между собой скрепляем саморезами по металлу.

Таким образом, на один лист гипсокартона, шириной 120 сантиметров, будет приходиться по три стойки. Листы должны стыковаться точно на середине стоечного профиля.

Если высота помещений больше высоты листа, устанавливаем перемычки из стоечного профиля, для крепления доборных элементов гипсокартона.



Рисунок 9. Устройство поперечных профилей.

Стойки крепим к горизонтальному профилю с обеих сторон саморезами по металлу.



Рисунок 10. Саморезы по металлу.



Установку вертикальных профилей лучше начинать от дверного проема по направлению к стене.



Рекомендую!

В местах, где вы планируете навешивать полки, декоративные детали интерьера, картины, зеркала, заранее установите закладные из деревянного бруса.



После монтажа каркаса, внутри него прокладываем электрические кабели и провода в специальной гофрированной изоляции или гладких трубках.

В профиле для этого просверливаем отверстия по диаметру трубок.

3.Особенность устройства дверного проема

В месте установки двери монтируем усиленные профили, вставляя один в другой и закрепляем их между собой.



Рисунок 11. Усиление профиля деревянным бруском.



Можно усилить профиль вставленным в него брусом, выпиленным точно по размеру.



Важно!

Стыковать листы гипсокартона необходимо над дверью, отступив не менее 10 сантиметров, дополнительно установив над проемом пару вертикальных стоек в местах стыковки листов.



Установку дверного блока выполняем в следующей последовательности:

• дверное полотно, во избежание деформаций, расклиниваем в коробке;
• устанавливаем вертикальную усиленную стойку, плоской стороной к двери и крепим строго по отвесу;
• на стоечный профиль наносим тонкий слой монтажной пены, прижимаем дверной блок к стойке и через профиль притягиваем саморезами, длиной 16-25 миллиметров (в зависимости от толщины коробки), с шагом 30-50 сантиметров.
• Вторую вертикальную стойку устанавливаем с другой стороны двери и крепим аналогично первой.
• Перемычку из стоечного профиля крепим саморезамик вертикальным стойкам и к верхнему горизонтальному брусу дверной коробки.



Рисунок 13. Обвязка дверной коробки.



4.Обшивка каркаса гипсокартонными листами

Раскраиваем гипсокартонные листы при помощи специального ножа для бумаги или картона.

С лицевой стороны листа на линию разреза кладем металлическую линейку или кусок профиля и прорезаем картон и гипсовый слой как можно глубже.



Рисунок 14. Раскрой листа при помощи ножа и линейки.



Изгибаем лист и ломаем гипсовую сердцевину по линии разреза.

Разрезаем картон на тыльной стороне листа.

Края гипсокартона на линии разреза обрабатываем рубанком, снимая фаски с торцов под углом 45 градусов.

Монтаж листов начинаем вплотную к краю стены, обеспечивая зазор снизу, не менее 10 миллиметров. Для устройства зазора можно использовать обрезки гипсокартона.

Крепим листы к каркасу при помощи специальных саморезов для гипсокартона, с шагом 15-20 сантиметров, утапливая шляпки в лист на 0,5-1 миллиметр. Для вкручивания саморезов лучше использовать шуруповерт с ограничителем, не позволяющим шляпке входить в лист более, чем на один миллиметр.



Рисунок 15. Фосфатированныесаморезы для ГКЛ.



К одному вертикальному профилю крепим два листа, с зазором в 1-2 миллиметра. В месте соединения должна быть фаска. Если фаски нет, то ее срезаем при помощи рубанка.



Рисунок 16. Крепление гипсокартона на профиль.



В гипсокартоне, при помощи коронок, прорезаем отверстия для установкирозеток и выключателей, и выводим в них проложенные провода.



Рисунок 17. Устройство отверстий для установки розеток.



После обшивки каркаса с одной стороны, устраиваем звукоизоляцию перегородок из минеральной ваты, укладывая ее в распор между профилями каркаса, не допуская пустот.



Рисунок 18. Установка листов изоляции между стойками каркаса.



После устройства звукоизоляции, вторую сторону зашиваем гипсокартоном, аналогично первой.

5.Подготовка под финишную отделку

Стыки между листами заделываем, с применением специальной сетки-серпянки с клеевым слоем.



Рисунок 19. Оклеивание стыков серпянкой.



Швы тщательно заполняем шпатлевкой прямо через ячейки стеклосетки и разравниваем, снимая излишки материала шпателем.

После высыхания, повторно наносим шпаклевку, скрывая фактуру сетки.

Заделываем углубления от шляпок саморезов.

При наличии углов в перегородке, сначала на саморезы или силиконовый герметик крепим металлический перфорированный профиль, а затем наносим слой шпаклевки.



Рисунок 20. Заделка шпаклевкой углового профиля.



После высыхания шпаклевки, поверхность заделанных мест шлифуем.

Всю поверхность перегородки покрываем слоем проникающей грунтовки для гипсокартона,для повышения адгезии и шпаклюем.

Сплошной слой шпаклевки должен быть не более одного миллиметра. Равномерное покрытие можно обеспечить, наложив два максимально тонких слоя шпаклевки, «на сдир»

После высыхания сплошного слоя шпаклевки, поверхность шлифуем с помощью дисковой шлифовальной машинки с сетками №80 и 120, или специальной теркой с закрепленной сеткой за два захода, обметаем щетками и окончательно грунтуем.

Гипсокартонные листы совместимы со всеми клеями, шпаклевками и красками и подходят под любой вид финишной отделки.

К отделочным работам можно приступать через две недели после шпатлевания.

Самостоятельный монтаж гипсокартонных перегородок — вполне выполнимая задача. Вы легко справитесь с ней, следуя нашей инструкции.

профилей стеклянных перегородок – QIC Прямой

перейти к содержанию

QIC — ПРОФИЛИ ДЛЯ СТЕКЛА EVOLUTION

Профили верхнего / настенного и базового профиля для стеклянных экранов и безрамного остекления.

В наличии белый 9010 / серебристый 9006 / черный 9005 / серый 7016

Стандартная длина 3000 мм, подходит для стекла толщиной 10–12,8 мм.

25/35 мм, возможна глубина для надежного механического крепления. Через каждые 600 мм потребуется крепление.

Мы предлагаем 2 типа стеклянных перегородок на этом веб-сайте с кодом ниже:

SG Одинарное остекление = акустические перегородки

QIC являются ведущими экспертами по стеклянным перегородкам, плюс у нас есть много других вариантов, доступных в ассортименте стеклянных перегородок.

Двери и рамы с двойным остеклением вдоль боковой обертки вокруг цельного стиля 75 мм / 100 мм Услуги дверных рам также доступны по запросу,

Пожалуйста, свяжитесь с офисом для получения дополнительной информации 01280 / 818 — 950

Тип продукта

• Профили стеклянных перегородок 11
• Соединения стекла к стеклу 3

Доступность

• В наличии 14
• Нет на складе 0

Цена Сортировать по Бестселлер

• Бестселлер
• Название, от А до Я
• Титул, Z-A
• Цена, от низкой к высокой
• Цена, от высокой к низкой
• Дата, от нового к старому
• Дата, старая к новой

14 товаров

Канал разделительной головки, глубина 25 мм (SG)

18,81 фунтов стерлингов

Разделительный базовый канал, глубина 25 мм (SG)

26,34 фунтов стерлингов

Прокладка для разделительного канала головки (SG)

4,36 фунта стерлингов

Прокладка для разделительного базового канала (SG)

6,60 фунтов стерлингов

Соединение стекла со стеклом — «прямое»

От 6,56 фунтов стерлингов

Пластина-заглушка (SG)

8,72 фунтов стерлингов

Канал разделительной головки, глубина 35 мм (SG)

23,50 фунтов стерлингов

Клиновые прокладки для универсальных стеклянных перегородок (различные размеры)

От 44,9 фунта стерлингов9

Соединение стекла со стеклом — «упор»

От 7,09 фунтов стерлингов

Канал разделительной головки, глубина 50 мм (SG)

26,25 фунтов стерлингов

Соединение стекла со стеклом — «Угол»

От 9,87 фунтов стерлингов

Лента VHB

39,99 фунтов стерлингов

		0,00 фунтов стерлингов
		Перевозки
		Общее

---

United States—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard & McDonald ОстроваГондурасСАР ГонконгГонконгВенгрияИсландияИндияИндонезияИран IraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacau SAR ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSaint MartinSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

AlabamaAlaskaAmerican SamoaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFederated States of MicronesiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarshall IslandsMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaNorthern Mariana IslandsOhioOklahomaOregonPalauPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirgin IslandsVirginiaWashingtonWest VirginiaWisconsinWyomingArmed Forces AmericasArmed Forces EuropeArmed Forces Pacific

Алюминиевые и стеклянные перегородки

TL60 — это классическая одинарная панель, а модели TL41 и 42 имеют уменьшенный профиль, одинарную панель и двойную панель. Стены толщиной 50 и 35 мм изготовлены из экструдированных алюминиевых профилей, предназначенных для установки закрывающих панелей из безопасного стекла, специальных стеклянных и деревянных или стеклотканевых панелей, деревянных панелей с меламиновым покрытием.

Верхний и нижний профили обеспечивают идеальное выравнивание стены и подходят для ламинированного стекла толщиной 10 мм или 12 мм.

Герметизация стекла внутри защитных профилей обеспечивается пластиковыми прокладками. Стыки между стеклянными элементами, линейные или угловые, обеспечиваются алюминиевыми профилями, прозрачным поликарбонатом или кристаллическим двусторонним клеем.

Двери доступны в распашном или раздвижном исполнении, с одинарными или двустворчатыми дверями из стекла или дерева, и могут поставляться как стандартной, так и полной высоты.

Загрузить еще

Полный каталог

Скачать

Одиночное стекло

Размер образца 360×300

truelight – Стекло 5. 5.1

truelight – Glass 5.5.A

truelight – Glass 6.6.1

truelight – Glass 6.6.A

35 db

43 db

36 db

37 DB

Double Glass

Размер образца 360×300

Truelight — Стекло 5.5.1

Truelight — Стекло 5.5.A

Truelight — Стекло 6.6.A

9000

0002 37 дБ

38 дБ

39 дБ



truelight – мобильная перегородка из стекла и алюминия Модели: TL60 TL41 TL42

Откройте для себя truelight в наших реализациях:

ORACLE , Roma

Heineken , Milano

Leaseplan , Milano

4 5 09000 Vemar

0002 Амунди , Милан

Профили

Натуральный анодированный алюминий

Полированный анодированный анодированный алюминий

Синий анодированный

Анодированный бронзовый анодированный

Черный коричневый коричневый.
