Планка карнизная размеры: Размеры карнизной планки для металлочерепицы

Карнизная планка для профнастила: размеры, устройство, установка

Содержание

• Устройство карниза крыши, покрытой профнастилом
• Назначение карнизной планки для кровли из профнастила
• Размеры карнизной планки для профнастила
  • Накладка своими руками
• Монтаж карнизной планки профнастила
  • Подготовка к зашивке карниза
  • Выполнение монтажных работ на карнизе
• Советы и рекомендации
• Заключение

Правильно подобранная и установленная карнизная планка для профнастила обеспечит защиту кровельного пирога и уверенное удаление влаги, постоянно скапливающейся по краю свеса. Опять же, крыша без карнизной планки выглядит недостроенной, поэтому с помощью накладки можно несколько улучшить внешний вид кровли.

Устройство карниза крыши, покрытой профнастилом

При любой конструкции скатной кровли приходится искать способ оформить карнизную линию. Так называют горизонтальную поверхность самой нижней точки свеса после установки карнизной доски. Оставить обрешетку по краю профнастила открытой, как есть, с нашитой деревянной планкой, нельзя, влага быстро разрушит древесину каркаса и проникнет в толщу кровельного пирога.

Поэтому свес крыши оборудуют или, другими словами, подшивают в один кромочный узел, в состав которого входят:

• Карнизная планка Г-образного профиля. Горизонтальная полка планки заводится под кромку профнастила, вертикальная часть опускается для захода в водосточный желоб;
• Промежуточная накладка J-образного сечения. Ее подшивают на карниз профнастила, для того чтобы избежать попадания воды на подшивку карнизной доски под водосточным желобом;
• Софиты или защитное полотно свеса. Представляет собой перфорированный лист из оцинковки, пластика или даже обрезков профнастила, которым закрывают пространство под свесом кровли.

Важно! Все детали узла собираются и монтируются с перехлестом кромок. В этом случае капли воды или конденсата, стекающие с профнастила в желоб, даже при переливании не попадут на поверхность карнизной доски.

Понятно, что подшивочный узел кровли спланирован так, чтобы избежать затекания влаги под профнастил при любом направлении потоков воды, дождя и ветра. Наибольшую нагрузку испытывает именно карнизная планка, поэтому к выбору этого элемента нужно отнестись с максимальным вниманием. Опытные мастера могут изготовить карнизную накладку своими руками из оцинкованного и окрашенного тонколистового металла, тогда как начинающим кровельщикам лучше воспользоваться готовой доборной планкой.

Назначение карнизной планки для кровли из профнастила

По сути, этот вид добора необходим для того, чтобы получить поверхность для стекания конденсата с парогидроизоляции, уложенной под кровлей из профнастила в приемную полость водосточного желоба. Если карнизную планку не устанавливать, то капли конденсирующейся влаги будут затекать в щель между водосточным желобом и доской.

Вторая задача карнизной планки состоит в том, чтобы обеспечить нормальную вентиляцию пространства, без добора в этом месте накапливается мусор и грязь, зимой намерзает лед, что сильно усложняет отвод воды с поверхности профнастила.

Важно! В некоторых случаях мастера пытаются вместо монтажа карнизной планки и J-профиля просто увеличить длину свисающей кромки профнастила. Такое решение является не совсем удачным, в сильный ветер край кровли деформируется, а при обледенении может и вовсе привести к порче водостока.

Размеры карнизной планки для профнастила

Конструкция накладки для установки под профилированную металлическую кровлю несколько отличается от доборных элементов, используемых для подшива металлочерепицы или шиферной крыши.

В стандартном исполнении карнизный капельник представляет собой уголок из тонколистового оцинкованного и окрашенного металла 0,5-0,8 мм.

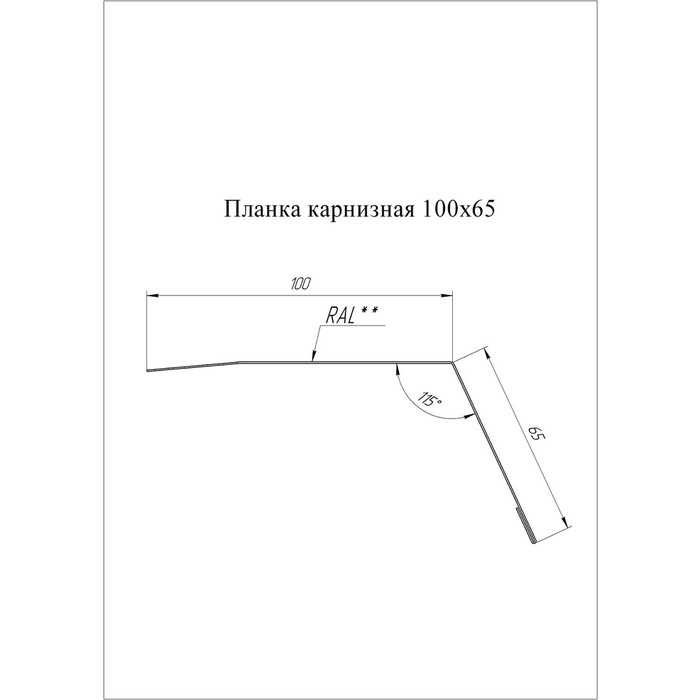

Чаще всего используется карнизная планка с углом раскрытия в 45^о и размером полок 68х95 мм. Размеры карнизной планки для профнастила подбирают по ширине кровельного пирога и конструкции свеса.

Если ширина карнизной доски под кромкой профнастила превышает 60 мм, то используют профилированную планку размером 160х70 мм с укороченной опорной полкой и удлиненной вертикальной стороной.

Накладка своими руками

Для владельцев дач и подсобных хозяйств хорошо известна ситуация, когда приходится крыть сарай или пристройку профнастилом, оставшимся от крыши дома или другого здания. В этом случае большинство доборов, в том числе карнизная планка, изготавливается своими руками.

Накладку можно легко изготовить из ленты оцинкованной стали шириной 20-25 см. Для получения Г-образного профиля используют ровную доску и стальной уголок. Импровизированный шаблон крепят на столярном верстаке. Полоску стали прижимают к плоскости доски, оставляя свободной кромку шириной 70 мм. Далее с помощью уголка и деревянной киянки край заготовки отгибают на нужный угол. Перед установкой самодельной карнизной планки деталь подгоняют по величине раскрытия полок.

Так как на крыше из профнастила всегда собирается большое количеств песка, то оцинкованную накладку нужно обязательно покрасить полиуретановой краской, в противном случае песчаная масса, как наждак, быстро сотрет цинковое покрытие до нуля.

Монтаж карнизной планки профнастила

При том, что конструкция доборной накладки для карниза очень простая, большинство мастеров предпочитает устанавливать готовые планки, которые, как правило, продаются в комплекте к профнастилу вместе с ветровыми и коньковыми доборами.

Подготовка к зашивке карниза

Перед тем как приступить к установке карнизной планки для профнастила, необходимо выровнять линию карниза. Сделать это проще всего с помощью разметочного шнура и строительного уровня. После того, как отрезаны концы кобылок или стропил, можно прибивать карнизную доску. Так как горизонтальная линия свеса под профнастилом получается довольно длинной, шесть и более метров, доску набирают и сращивают из отдельных кусков, оставшихся от постройки обрешетки.

Вторым этапом на край обрешетки нашивают опорную доску, это необходимо для того, чтобы верхняя полка карнизной планки не висела в воздухе, а надежно фиксировалась на обрешетке. Если обрешетка выполнена сплошной из фанеры или ОСБ, то перед укладкой капельника деревянную основу обрабатывают пропиткой или просто закрашивают торцы краской.

Выполнение монтажных работ на карнизе

Обычно подшивку на свесе начинают с натягивания горизонтального разметочного шнура. Даже если удалось прибить карнизную доску идеально ровно по разметке, сделать то же самое с планкой без дополнительного ориентира достаточно сложно. Поэтому после сборки досок обрешетки шнур оставляют на месте.

Первой укладывают планку в виде J–профиля. При этом необходимо следить, чтобы по низу оставался зазор для закладки софитной подшивки свеса. Полотно прибивают к доске обычными гвоздями.

Совет! Укладку карнизной планки начинают от фронтона. Если позволяет схема укладки профнастила, то стартовый отрезок необходимо укладывать с подветренного фронтона крыши.

Таким образом, можно предупредить задувание ветром дождевой воды под стыки и перехлесты накладок. Последним устанавливают софит. Для этого под свесами нашивают опорный профиль и укладывают панели так, чтобы над ними оставалось свободное пространство 40-60 мм высотой. Это обеспечит нормальную вентиляцию кровельного пирога профнастила.

Советы и рекомендации

При правильной установке защитной планки ее практически не видно, большую часть карнизной накладки будет закрывать водосточный желоб. Если угол раскрытия подобран правильно, то вертикальная полка прилегает плотно и ровно к карнизной доске по всей поверхности. В случае несовпадения накладку выгибает пузырем на забитых гвоздях.

Следует помнить, что карнизный добор укладывается на обрешетку, непосредственно под лист профнастила. Поэтому гвозди необходимо забивать с шагом 120-200 мм, отступив от линии изгиба на 40-50 мм. При этом шляпки гвоздей плотно осаживают молотком и стальной набойкой так, чтобы головка заходила заподлицо с поверхностью горизонтальной полки. Таким образом, удается избежать перекосов или неплотного прилегания профнастила к первой доске обрешетки.

Следует помнить, что крюки для крепления водосточных желобов ставят под навеску обрешетки, если держатели закрепить под профнастилом, карнизная планка окажется отогнутой под свес крыши, и конденсат будет скапывать за пределы желоба.

Заключение

Установка карнизной планки для профнастила считается заурядной операцией, для ее выполнения не требуется специальный инструмент, достаточно иметь хороший молоток в 400 г, ножницы по металлу и разметочный шнур, лучше лазерный уровень. На выравнивание и крепление накладки уйдет максимум пару часов интенсивной работы.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Карнизная планка для металлочерепицы: размеры, видео установки

Использование карнизных и ветровых планок для металлочерепицы является обязательным условием для покрытия крыш, без этих элементов пространство и конструкции под ней остаются незащищенными от ветра и влаги. Особые требования выдвигаются к материалам, закрывающим лобовую доску, помимо основных функций они должны иметь привлекательный вид. На этих участках используются изделия, изготовленные по той же технологии, что и сама черепица, с аналогичным антикоррозийным покрытием. Размеры могут быть как стандартными, так и индивидуальными.

Оглавление:

1. Для чего нужна планка?
2. Виды доборов
3. Правила монтажа своими силами
4. Список возможных ошибок
5. Средние цены

Назначение карнизной планки

Она выполняет несколько функций:

• Исключает прямой контакт с влагой для деревянного бруса, обрешетки и непосредственно лобовой доски как при переполнении водоотводных лотков, так и при простом стекании осадков с наклонной кровли или попадании косых капель дождя.
• Направляет накапливаемый изнутри конденсат к водостоку.
• Защищает стропильные конструкции и всю карнизную часть кровли от образования наледи и промерзания.
• Усиливает ветрозащиту.
• Придает крыше завершенный вид.

Отсутствие планки приводит к частому промоканию лобовой доски и других деревянных элементов, что в свою очередь чревато образованием грибка, гниением и разрушением кровельных материалов. По аналогии с самой черепицей карнизные планки изготавливают из листа оцинкованной стали. Изогнутую форму получают после его пропускания через станок, для усиления антикоррозионных свойств покрывают специальными составами и грунтами. Внешняя сторона окрашивается полимерными красками, внутренняя – защитным лаком, итоговая толщина варьируется в пределах 0,4-0,5 мм. Ширина зоны крепления – 100-110 мм, угол основного загиба – 110-120 °C. Второй образует ребро жесткости на свободном крае, полностью подворачивается около 10-15 мм профиля.

Другие разновидности

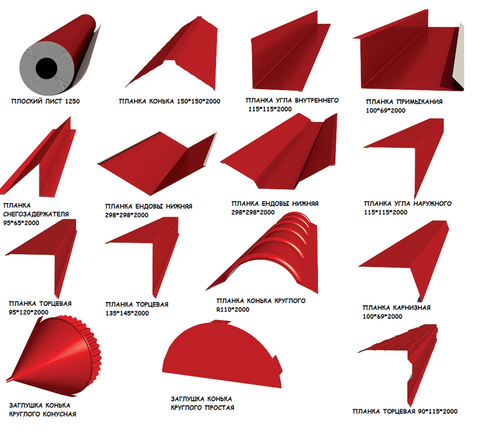

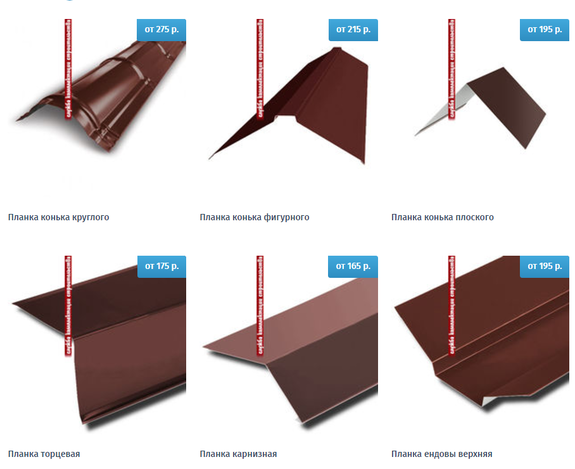

Помимо планки-капельника к доборным элементам кровли из металлочерепицы относят:

• Конек – прямой или закругленный профиль, используемый для защиты верхнего участка схождения скатов.
• Торцевые планки, закрывающие торцы крыши от проникновения внешней влаги и нивелирующие ветровую нагрузку.
• Универсальные, выполняющие защитные и декоративные функции на участках примыкания конструкций.
• Ендовы, снегозадержатели, водосточные желоба.

К общим свойствам относят изготовление из металлов, не уступающих по качеству металлочерепице, в противном случае на участках их размещения появляется ржавчина и ухудшается герметичность. Практически все виды (за исключением карнизных) закрепляются после укладки кровельного покрытия, но материалы, включая саморезы, рекомендуется рассчитать и купить заранее. Предлагаемая цветовая гамма не уступает черепице, выбрать можно как полностью совпадающий, так и контрастный варианты.

Технология монтажа

К установке карнизной планки приступают после проведения гидроизоляционных работ, набития обрешетки и фиксации кронштейнов и элементов водоотвода, но до укладки самой металлочерепицы. Ее следует закрепить как можно ровнее, с учетом месторасположения любые отклонения и перекосы портят внешний вид кровли. Особое внимание уделяется подготовке лобовой доски, внести изменения после монтажа планки-капельника крайне сложно. Она прибивается к торцам стропил с помощью оцинкованных гвоздей и при необходимости выравнивается. Альтернативным вариантом является применение профнастила или специальной доски. Последнюю проще крепить из-за наличия системы пазов, но она обходится дороже.

Минимальная длина карнизных планок для металлочерепицы – 50 см, максимальная – 2 м, при знании метража рассчитать требуемое количество материала несложно. Кронштейны для водосточных желобов фиксируются либо к стропилам, либо непосредственно к изделию. Число стыков минимизируют, эти участки в дальнейшем дополнительно обрабатываются герметиком. Для разрезания на отрезки нужной длины применяются вырубные ножницы или аналогичные инструменты, не нагревающие металл и не повреждающие покрытие. Болгарка в данном случае не подходит. Для защиты образовавшихся торцов от коррозии используются специальные полимерные составы, их можно купить вместе с остальными доборами, отличия в цвете не будет.

Металлические саморезы вкручивают с помощью шуруповерта с шагом не более 35 см и нахлестом около 5 см. На этом этапе важно закрепить изделия без нарушения доступа воздуха в кровлю. Размеры подбирают таким образом, чтобы изогнутый и более жесткий нижний край частично перекрывал размещенные ранее водосточные желоба, в противном случае осадки будут стекать в произвольном порядке. Накопленный на пароизоляционной пленке конденсат должен иметь свободный выход к водостоку, перекрывать ее планкой запрещается. Края гидроизоляционных материалов нельзя выводить наружу из-за низкой устойчивости к ультрафиолету, при соблюдении правил они почти полностью накрывают закрепленную часть профиля сверху. К монтажу металлочерепицы приступают после проверки уровня и надежности фиксации всех элементов.

Возможные ошибки установки

К нарушениям технологии крепления капельников относят:

• Разрезание болгаркой, игнорирование необходимости в дополнительной защите образовавшихся кромок.
• Фиксацию к кровельному основанию без снятия пленки, защищающей профиль при транспортировке.
• Использование обычных гвоздей. Крепить карнизные капельники для металлочерепицы можно только на специальные саморезы с полимерным покрытием, совпадающие по цвету и качеству с планкой.
• Отсутствие нахлеста или его неправильная величина. Оптимальным смещением считается 5-7 см, при отклонении в меньшую сторону стыки пропускают влагу, в большую (свыше 10 см) – необоснованно увеличивается расход материала.
• Неправильное положение, прибитие полосы металла поверх гидро- и пароизоляционных пленок и перекрытие каналов для естественного вывода конденсата.

Несмотря на небольшой вес карнизной планки (1 п.м. со стандартными размерами – не более 0,6 кг), ее сооружение занимает много времени. На монтаж доборов его уходит не меньше, чем на укладку всех листов металлочерепицы. С учетом ведения работ на высоте обращается внимания на надежность и устойчивость используемых стремянок, при необходимости крепежа выше 3 м собираются строительные леса, наличие СИЗ и монтажных поясов в этом случае обязательно. Установка проводится в сухую безветренную погоду.

Стоимость доборных элементов

Наименование бренда	Тип покрытия	Размеры, мм	Длина, м	Цена за штуку, рубли
Планка карнизная Металл Профиль	полиэстр	100×69×10	2	340
	оцинкованное			260
Планка Эталон	полиэстр	100×65×10		330
Планка-капельник Технониколь		100×40×10		340

Расценки на планки зависят от размеров и качества защитного покрытия. Дешевле всего обходится обычный изогнутый оцинкованный профиль, но при монтаже кровли из металлочерепицы он используется редко из-за низкой устойчивости к коррозии и малого срока службы. Лучшие отзывы имеют варианты, защищенные полимерными составами: пластизолами или полиэстром, не уступающие кровельному покрытию в долговечности. Продукция относится к сертифицированной, перед приобретением следует проверить наличие соответствующей документации наряду с остальными характеристиками: размером, цветом, толщиной самого листа и защитного покрытия, в идеале они полностью совпадают с параметрами металлочерепицы. Материал покупают с запасом, при расчете общего метража обязательно учитывается величина нахлеста.

Лобовая, карнизная планка-капельник: монтаж, размеры

Каждый элемент комплекта для кровли из металлочерепицы имеет своё назначение и исключать его из покрытия недопустимо. Карнизная планка для металлочерепицы, играет весьма существенную роль в конструкции кровли. Хоть площадь этих элементов небольшая, они обеспечивают защиту и целостность всего кровельного покрытия. Сама карнизная планка, как завершающий элемент защищает деревянные несущие конструкции от проникновения влаги и ветровой нагрузки. Все элементы кровли из металлочерепицы должны быть смонтированы на основании разработанных технологических карт. Отсутствие карнизной планки может привести к попаданию влаги в подкровельное пространство и привести к появлению сырости на стенах здания. Также могут подвергаться гниению деревянные элементы крыши. Карнизные планки бывают двух видов: лобовая (или L–планка) и карнизные капельники для металлочерепицы.

Содержание

• 1 L–планка
• 2 Карнизная планка капельник
• 3 Общие советы по монтажу

L–планка

L планка защищает лобовую доску от влаги и служит дополнительной опорой для хомутов водостока и подшивки карнизной части кровли. Она крепится перед установкой карнизной планки саморезами с шагом 35–40 см и нахлестом не менее 5 см. Размеры таких планок могут быть стандартными или изготавливаться по индивидуальному заказу. Материал такой же, как и у металлочерепицы. Возможна различная цветовая гамма по желанию заказчика. Планка подчёркивает контуры кровли, поэтому должна быть смонтирована идеально ровно. В некоторых случаях, чтобы исключить неровности планки, её монтируют совместно со специальной металлической фаской (см. видео). Наглядно такая планка изображена ниже.

Карнизная планка капельник

Карнизная планка-капельник защищает ту часть кровли, которая примыкает к водостоку. Планка-капельник обеспечивает также слив влаги и конденсата с кровли и из подкровельного пространства в водосток. Монтаж карнизной планки производится после установки лобовой доски, которая прибивается к торцевой части стропил оцинкованными гвоздями. Затем к лобовой доске прикрепляется L–планка. Для того чтобы карнизная планка имела эстетичный вид, как завершающая часть кровли, лобововые доска и планка должна быть смонтирована ровно.

Монтаж планок выполняется нахлестом в 5 см после укладки всех гидроизоляционных материалов. Затем карниз кровли подшивается шпунтованной доской или сайдингом. При этом очень важно обеспечить свободное поступление воздуха под кровлю. Гнутая нижняя часть планки обязательно должна перекрывать примыкающую часть водосточного жёлоба, чтобы исключить попадание дождевой воды мимо водостока. Вся влага, которая образуется на пароизоляции, должна быть направлена по карнизной планке в водосток. Это одно из важнейших условий грамотного монтажа этого элемента кровли (см. видео). Выпускать гидробарьерную плёнку в водосток нельзя, так как она под влиянием солнечных лучей разрушится и вода будет попадать под саму кровлю. Обычно перед монтажом карнизной планки устанавливают кронштейны для водосточных желобов. Затем поверх кронштейнов устанавливается сама планка, которая крепится саморезами к лобовой или карнизной доске с шагом 30–35 см. Наиболее полное представление о карнизной планке-капельнике можно получить из рисунка ниже.

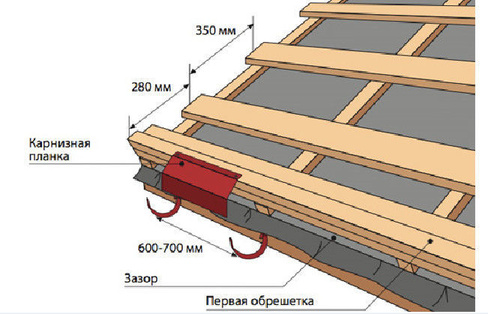

1. Контробрешётка
2. Обрешётка
3. Гидроизоляция
4. Карнизная планка
5. Металлочерепица
6. Начальная обрешётка
7. Стропила

Размеры карнизных планок бывают длиной до двух метров, а ширина устанавливается по фактическим размерам карниза и изготавливается по индивидуальному заказу. В некоторых случаях все размеры кровли согласуются со стандартными размерами всех элементов комплекта.

Цвет такой же, как у металлочерепицы, но могут применяться другие решения дизайна, которые создают контрастные полосы под крышей и придают зданию уникальность. Изготавливается из оцинкованной стали толщиной 0,4–0,5 мм, которая покрыта с обеих сторон цинком или алюмоцинком. После цинкования на сталь наносится фосфатный антикоррозийный слой, затем грунтовка с повышенной адгезией к металлу. Наружная часть покрывается полимером, а внутренняя защитным лаком. Самый надёжный вид полимерного покрытия это полиуретан. Структура покрытия представлена на рисунке ниже.

1. Лист стальной
2. Цинковое покрытие (275 g/m²)
3. Покрытие антикоррозийное
4. Грунтовка
5. Полимерное покрытие (полиуретан, полиэстер, пластизол и др.)
6. Защитный лак

Общие советы по монтажу

При монтаже карнизной планки запрещено пользоваться дисковым электроинструментом, при работе которого металл кровельного материала сильно нагревается, что может повредить защитное покрытие.

Обрезать планку нужно только ручными или электромеханическими ножницами. Все места срезов должны окрашиваться специальной краской, которая прилагается к комплекту. Запрещается прибивать планку гвоздями. Нужно использовать саморезы из комплекта под цвет всей кровли. Не допускается исключение из конструкции кровли, какой-либо из карнизных планок. Оба вида надёжно обеспечивают длительную эксплуатацию кровли. Установка карнизной планки производится на высоте. Поэтому применяемые лестницы и стремянки должны быть надёжными и устойчивыми. Желательно заводского изготовления. При высоте кровли более трёх метров для монтажа необходимо применять строительные инвентарные леса. Работы надо выполнять в безветренную погоду с применением специальных средств защиты от травм и с обязательным использованием монтажных поясов. Смотрите видео по монтажу карнизных планок:

Разработка деталей карниза | JLC Online

Одной из последних задач при возведении дома является установка внешней отделки, в частности отделки карнизов. В большинстве случаев эта отделка — софит и фасция — должна быть установлена ​​до того, как будет начата кровля, чтобы сделать здание водонепроницаемым. Кровля, как правило, является этапом оплаты и для каркасной бригады.

Начните с этапа проектирования. Определение конфигурации карниза обычно происходит на этапе проектирования строительства. Дизайнеры прорабатывают свес, или расстояние от наружной стены дома до края карниза или бордюра. (Они также определяют передние и возвратные углы, которые также могут включать свесы софита.)

В самых общих чертах широкие свесы (16 дюймов и более) визуально лучше смотрятся на крышах с небольшим уклоном и в более современных конструкциях. Более широкие свесы также лучше справляются с задачей предотвращения стока с крыши от сайдинга и могут обеспечивать затенение окон, чтобы уменьшить проникновение солнечного света в дом.

Роу Осборн Узкие свесы полагаются на водосточные желоба, чтобы предотвратить попадание воды на сайдинг.

Узкие свесы (12 дюймов или меньше) обычно лучше смотрятся с крышами с более крутым уклоном и более классическим дизайном. Узкие свесы не обеспечивают достаточного затенения и почти не защищают от дождя. Там, где я живу в Новой Англии, большинство узких карнизов оборудованы желобами для сбора стоков с крыш.

Тим Хили Чтобы разметить и установить части карниза, строители должны иметь возможность визуализировать детали и то, как эти детали соотносятся со стеной и каркасом крыши.

Дизайнеры должны правильно соразмерить размер бордюра (вертикальной части карниза) с шириной софита (горизонтальной части карниза) (см. терминологию карниза выше). Узкая фасция может подчеркнуть ширину свеса, а высокая фасция может сделать карниз неуклюжим. Вертикальное расстояние фасции за материалом софита (откос) создает линию тени, которая может иметь решающее значение для общей эстетики карниза. Такие детали, как доска фриза на стене под софитом, дополнительные доски фасции или молдинг венца, являются одними из нюансов, которые опытный дизайнер может включить в дизайн карниза для достижения желаемого эффекта. Монтажники редко вносят свой вклад в дизайн карниза, но поскольку хвосты стропил являются сложной частью этого дизайна, важно, чтобы эти детали были полностью проработаны заранее.

Джастин Клайн Визуализировать детали карниза легче с помощью полномасштабного чертежа. Для этого сложного карниза с карнизом строитель использует секцию карниза вместе с куском 1 шт., чтобы обеспечить правильную компоновку.

Сделать чертеж в натуральную величину . После того, как проект завершен и нанесен на чертежи, большинство известных мне мастеров-конструкторов делают полномасштабный чертеж детали карниза на конце прямого куска стропильного бруса или куска обшивки. Они начинают с рисования птичьего рта или выреза стропил, которые подходят к стеновой пластине (см. «Вырезание общих стропил», март/17). Оттуда отмечают общий свес, взятый с планов. Отступая от выступа, они отмечают ширину фасции и любую дополнительную отделку фасции, которая может потребоваться. Далее идет подфасция, которую обычно делают из 2-х штоков, прибитых к хвостовикам стропил.

Возвращаясь к бордюрной доске на чертеже, производители отмечают высоту доски в соответствии с конструкцией и шириной заготовки. (Для фасции 1×8 они будут отмечать 7 1/2 дюймов вниз от вершины). Затем отмечают фугу вместе с толщиной материала софита. Верх материала софита и внутренний край нижней фасции помогают определить линии разреза для хвостов стропил.

Чертеж в натуральную величину особенно важен, когда в планах предусмотрен карниз с молдингом (см. «Изготовление карниза», 17 апреля). Поскольку углы литья короны могут варьироваться, полезно иметь образец материала, который вы планируете использовать, под рукой, когда будете рисовать. Некоторые строители делают свои натурные чертежи и макеты на листе фанеры, а также прорабатывают отводы карниза.

Карнизы с узкими выступами . Независимо от размеров свеса, рейка чаще всего изготавливается из 1-го штока. Материал для облицовки может варьироваться от предварительно загрунтованного дерева до широкого спектра устойчивых к гниению синтетических материалов. С другой стороны, материалы для софита могут сильно различаться.

Тим Хили Вот три из наиболее распространенных конфигураций жилых карнизов; каждый из них может сильно варьироваться в зависимости от пожеланий дизайнера или клиента. Широкие свесы обеспечивают лучшую защиту от стока (слева). Узкие свесы обычно не требуют дополнительной поверхности для гвоздей (в центре). Молдинг короны может добавить характерный блик внешнему виду фасции (справа).

Для узких свесов хвосты стропил могут обеспечить все необходимые гвозди, когда они расположены на расстоянии 16 дюймов от центра (см. Основные конфигурации карнизов выше). Один за другим материал хорошо подходит для софита, и непрерывная гвоздь, обеспечиваемая субфасцией, не требуется. В этом случае ровная часть стропильного хвоста обычно заканчивается вплотную к стене, поэтому не требуется дополнительной поверхности для гвоздей вдоль стены дома.

Для узких карнизов наружный кусок материала софита надевается первым и прибивается гвоздями к уровню нижней части хвостов стропил так, чтобы внешний край софита находился на одном уровне с внешним краем хвоста. Если вы включаете непрерывную вентиляционную решетку (см. «Три способа вентилирования софита», январь 13 г.), фланец для вентиляционной трубы проскальзывает между полосой софита и концом стропила, а внутренняя полоса софита захватывает другую сторону вентиляционной решетки. .

Если во время установки было предпринято достаточно усилий для точного выравнивания хвостов стропил, рейка может упираться в потолочное перекрытие и прибиваться гвоздями непосредственно к отвесным срезам хвостов стропил, чтобы получить красивую прямую деталь карниза. Взглянув на хвосты стропил, вы быстро поймете, нужны ли дополнительные работы по выпрямлению. С материалом 1-by soffit фасция также может быть прибита гвоздями непосредственно к потолку.

Если смотреть снизу, блокировка между нижней фасцией и стеной добавляет много поверхности для крепления более широкого софита.

Карнизы с широкими выступами . Большинство широких софитов изготавливаются из листового материала, разорванного на нужную ширину. Раньше мы делали эти софиты из 3/8-дюймовой фанеры AC. Широкие софиты требуют какого-то гвоздезабивателя в виде планки или бруска вдоль стены дома. Широкие софиты также могут выиграть от блокировки, которая проходит между настенным ригелем и нижней фасцией. Эта блокировка обычно прибивается по бокам хвостов стропил.

Джастин Клайн Чтобы соединить фасцию с софитом, этот член бригады пропускает материал фасции 1 на 1 через настольную пилу, чтобы создать канавку в виде паза.

Способы крепления софита к фасции различаются в зависимости от материала. Для тонких фанерных софитов предпочтительным методом является вырезание паза или паза вдоль обратной стороны бордюра. Облицовочную панель для фанеры толщиной 1/4 или 3/8 дюйма можно сделать за пару быстрых неглубоких проходов на настольной пиле. Когда вы прикрепляете софит к гвоздезабивателям, внешний край выступает за нижнюю фасцию примерно на 3/8 дюйма. Затем паз в фасции скользит по выступающему софиту и захватывает край материала. Пазовая канавка также обеспечивает некоторую свободу действий для регулировки прямолинейности фасции. Если используется более толстый материал софита, такой как 1-by stock, можно вырезать более широкую пазуху или софит можно соединить с фасцией простым стыковым соединением.

Роу Осборн Фризовая доска захватывает верхний край сайдинга, закрывая стык между потолком и стеной.

Там, где софит соединяется со стеной . При измерении ширины софита большинство знакомых мне мастеров дают себе небольшую свободу действий, чтобы компенсировать любую волнистость или неровности стены. Любые небольшие зазоры (шириной до 3/4 дюйма) можно закрыть фризовой доской. Фризовая доска не только маскирует стык между софитом и стеной, но и является частью классического антаблемента (см. «Взгляд на традиционные конструкции отделки», 15 августа), который дополняет эстетику карниза.

Большинство фризовых досок изготавливаются из цельного материала с прорезью по одному краю. Фризовая доска проходит через полосу толя или атмосферостойкого барьера, прикрепленного к стене чуть ниже софита, а верхний край доски скользит вверх по софиту, при этом шпунт обращен к дому. Верхний ряд сайдинга затем проскальзывает в шпунт. При желании можно прикрыть стык фриза и потолочного карниза.

Более быстрый (но, возможно, менее привлекательный) метод — полностью отказаться от фриза и провести обшивку до софита. Вместо того, чтобы пытаться создать идеальный стык между софитом и сайдингом, приложите узкую полоску материала 1-by к софиту и прибейте ее к сайдингу. Полоска будет согнута под углом к ​​сайдингу, но этот угол прижимает угол полосы к потолку для получения четкой и плотной линии.

размеров. Как крепить планки к профнастилу? Обзор видов

1. Описание и назначение
2. Обзор видов и их размеров
3. Как это исправить?

Конструкция крыши предполагает оснащение самолета дополнительными элементами. Без них не обходится любая, даже обычная крыша простой конструкции. Элементы позволяют защитить здание от ветра и влаги. Строительные доски заполняют отверстия, где крыша соединяется с боковыми стенами и фронтонами.

Описание и назначение

Конец крыши, выходящий за наружные стены здания, называется свесом. Фасады защищены лобовыми свесами, устанавливаемыми на крышах с одним или двумя скатами. Карнизные свесы одинаково важны в здании. Они, в отличие от передних, выступают над боковыми частями здания. Основу конструкции составляют стропила, выходящие за пределы крыши на расстояние до 60-70 см. Если скаты высокие, допускается более узкий скос.

Для опирания свеса на ноги стропил строители крепят к ним отрезки деревянных досок малого сечения. Соединение вспомогательных деталей с обрешеткой позволяет установить лобовую доску. Затем на него монтируется концевая деталь – планка карниза. Такие рейки повышают прочность и устойчивость, несут ряд защитных функций. Укрепляя поверхность покрытия, аддоны придают всей конструкции законченный и эстетичный вид.

Внешне ничем не отличаются от напольных покрытий и плитки, так как изготовлены из идентичных покрытию материалов.

Карнизная планка – важный элемент крыши … В случае сильного дождя или снегопада металлическая конструкция защитит дом и продлит срок службы кровли. Эксперты называют полезные функции бара.

• Защита здания от чрезмерной влажности. Накапливаясь, потоки теплого воздуха в большом количестве устремляются вверх к крыше. По законам физики в результате столкновения теплых воздушных масс с холодной поверхностью профнастила на нем появляется конденсат, который оседает под кровлей. Так как внутри кровельного пирога находятся деревянные блоки, влага опасна. На балках обрешетки могут происходить процессы гниения. Плесень и грибок могут развиваться в нездоровой среде. Мелкие капли выдуваются воздухом и блокируются гидроизоляцией, но этого недостаточно. С целью защиты от влаги свес оборудован Г-образной карнизной планкой. Деталь крепится на карниз и уходит вертикально под плоскость. По нему стекает основная часть скопившейся воды и уходит по желобу на землю. Конструкцию дополняют еще две детали: перфорированное полотно или софиты, монтируемые под свес, и накладка, крепящаяся к карнизу, с сечением в форме буквы J.
• Устойчивость к порывам ветра. Карнизная планка относится к ветровому классу, наряду с капельником и коньком крыши. Стыки настила с желобом полностью закрываются конструкционным узлом. Поэтому ветер не проникает под крышу и не заносит мелкие капли дождя, не срывает крышу. Как показывает многолетняя практика, без доски крыша не держится и неизбежно будет подвергаться деформации. Вода и снег также отбрасываются от выступающего препятствия. Осадки выпадают, и кровельный пирог остается сухим даже в сильный дождь.
• Аккуратный и эстетичный вид. Стропила и ребра деревянной решетки закрываются от внешних воздействий при монтаже. С таким элементом, как карнизная обрешетка, крыша выглядит завершенной. Если планка выбрана того же цвета, что и крышка, комплект будет идеальным.

Карнизная полоса и капельник — похожие по внешнему виду дополнительные элементы конструкции крыши … Иногда их путают, так как обе части способствуют водоотводу. Но полоски крепятся в разных местах и ​​нужны для разных целей. Место установки капельника – стропильная нога. Лента устанавливается так, чтобы она проходила непосредственно под слоем гидроизоляционной мембраны. Капельница свисает и удаляет небольшое количество влаги, скопившейся внутри утеплителя. Таким образом, на обрешетке и фасадной доске не задерживается влага.

Устанавливать капельник начинают на начальном этапе строительства здания, как только начался монтаж плоскости крыши, и появились стропила. После того, как из необходимых слоев обустроен кровельный пирог, готовая конструкция завершается карнизной планкой. Деталь крепится в самом верху, под профнастил или плитку. Продукт подводится к желобу, а капельница остается под ним, защищая стены.

Обзор видов и их размеров

Детали промышленного карниза выпускаются нескольких видов.

• Стандарт … Изделия представляют собой две стальные полосы, которые расположены под углом 120 градусов. Название говорит о том, что конструкция подходит практически для любой крыши. Длина одной стороны уголка от 110 до 120 мм, другой — от 60 до 80 мм. Реже используются детали с углом 105 или 135 градусов.

• Усиленный … Увеличение большей стороны рельса увеличивает сопротивление ветру. Даже при резком ветре влага не попадает под крышу, если основное плечо удлинить до 150 мм, а второе оставить в пределах 50 мм.

• Профилированные . .. Доски специальной формы с загнутыми на 90 градусов плечами. Профили редко используются для металлической кровли. Выпускаются с ребрами жесткости, что значительно повышает устойчивость к порывам ветра. Отрез изделия загибают для фиксации трубы и подключения к дренажной системе.

Чаще всего планки изготавливают из оцинкованной стали. Они легкие и недорогие, поэтому пользуются популярностью у строителей. Детали бюджета из пластика или с пластиковой облицовкой используют реже. Медь выступает элитным и дорогим материалом. Доски тяжелее и доступны не всем.

При этом медные карнизы не подвержены коррозии и долговечны, поэтому предпочтительнее.

Как исправить?

Работы по монтажу кровли выполняются на высоте, поэтому с ними лучше справятся профессионалы. Соблюдение всех правил техники безопасности также важно. Строителю запрещено работать в одиночку, без оборудования и страховки. Поднявшись на крышу, он должен сразу взять с собой набор инструментов.

Для установки, помимо самих планок, вам понадобятся:

• карандаш и шнур;
• рулетка;
• ножницы по металлу;
• саморезы или гвозди с плоской вершиной, не менее 15 штук на метр;
молоток и отвертка
• ;
Лазерный уровень
• .

Перед началом работ предварительно проверьте водосточную систему. Состоит из желобов, воронок, труб и других промежуточных элементов. Водяные каналы постоянно очищают крышу от налипшего снега и скопившейся воды. В большинстве случаев детали водостока используются из металла, так как хрупкий пластик может не выдержать низких температур. В первую очередь нужно прикрепить крюки и кронштейны, разместить желоба. Крюки устанавливаются на 2-3 сантиметра ниже плоскости ската крыши. Чем ближе держатель к водосточной трубе, тем больший отступ делается при креплении … Этим достигается оптимальный уровень уклона желобов, чтобы влага не задерживалась и не стекала. Пропускная способность зависит от площади водосборных бассейнов и их конструктивных особенностей.

Крючки и скобы закрепляются на расстоянии 90-100 сантиметров. Для удаления всей жидкости из водосточной системы длиной 10 м монтируется отводная труба диаметром не менее 10 см. Следующим этапом является подготовка накладных планок. Оцинкованные тонкие металлические рейки имеют среднюю толщину не более 0,7 мм. Размеры зависят от габаритов кровли. Если под краем профнастила находится доска шириной 60 мм, используйте усиленные профили с длинным вертикальным плечом. Опытный мастер может изготовить кусок стальной ленты, согнув его на верстаке киянкой. Затем самодельная планка с нужным углом окрашивается и окрашивается, чтобы защитить оцинкованную сталь от повреждения песком.

При покупке готовой детали учитывают длину свеса и рабочий нахлест (примерно 100 мм). Одна рейка в среднем 200 см.

Далее выполняется несколько действий.

• Проведите прямую линию карниза . Для этого используется уровень и рулетка. На расстоянии 1/3 и 2/3 свеса наносят две строчки. Они нужны для равномерного забивания гвоздей в верхней части.
• Концы стропил обрезаются и крепится карниз. Собирается из деталей, оставшихся от установки обрешетки. Прибейте панель вдоль разметки с помощью шнура. Деревянные детали пропитывают специальным составом или закрашивают торцы от гниения.
• Начинать монтаж планки нужно, отступив 2 см от конца, где вбит первый гвоздь. узор получается.
• Теперь можно внахлест остальную планку, стыки желательно дополнительно зафиксировать гвоздями, чтобы не перекашивались … Последняя часть вагонки загибается на торец и крепится, отступив от край 2см. Саморезы или шурупы по всей длине утапливаются внутрь, чтобы головки не мешали дальнейшей укладке профнастила.

Операция по установке карнизной планки строители не считают требующей специальных навыков. При хорошем инструменте и базовых навыках на это уходит не более двух-трех часов.

Комментарий успешно отправлен.

Рекомендуем прочитать

Что нужно знать о карнизах

По

Джеки Крейвен

Джеки Крейвен

Джеки Крейвен уже 20 лет работает экспертом по дизайну интерьеров в области архитектуры, декора и устойчивого развития. Она написала две книги на эту тему: «Дом без стресса: красивые интерьеры для спокойствия и гармоничной жизни» и «Здоровый дом: красивые интерьеры, улучшающие окружающую среду и улучшающие ваше самочувствие».

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.03.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон — лицензированный генеральный подрядчик с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет



лигонография / Getty Images

В этой статье

• Типы карнизов

• Что делают карнизы?

• Возможные недостатки карнизов крыши

Карниз крыши выполняет как декоративную, так и практическую функцию для дома. Карнизы характерны для классической архитектуры. Современные дома могут иметь узкие карнизы крыши или вообще не иметь карнизов для минимального обтекаемого вида. Здания с плоскими крышами обычно не имеют карнизов, но у некоторых могут быть карнизы, которые торчат прямо наружу для защиты наружных стен. Дом с неглубоким карнизом или без карниза оставляет дом уязвимым для повреждения водой и протечек.

Что такое карниз?

Карниз — это край крыши, выступающий за наружную обшивку. Части карниза включают софит, который является нижней стороной карниза вашей крыши, и фасцию, вертикальную облицовочную доску.

Типы карнизов

Карнизы крыши спроектированы по длине и стилю, чтобы улучшить дизайн дома и соответствовать эстетике крыши. Например, бунгало в стиле Craftsman может иметь пологую крышу с широким карнизным выступом, который открыт, чтобы обнажить стропила крыши. Голландские колониальные дома имеют вальмовые крыши с отчетливо расклешенными карнизами. Дома в викторианском стиле известны своими широкими нависающими карнизами. Во многих стилях домов есть карнизы, которые отделаны декоративными кронштейнами или выступами , чтобы сделать дома более величественными или добавить интересный архитектурный элемент.

Строители домов и архитекторы обычно используют три основных типа стилей карнизов:

• Закрытый навес: Навес с софитом, который закрывает и завершает нижнюю сторону свеса
• Открытый навес: Навес с открытой нижней стороной и видимыми стропилами
• Коробчатый навес с закрытым навесом An: 9006 a0 софит и наращивание декоративной лепнины, чтобы стропила больше не были видны

Ель / Брианна Гилмартин

Что делают карнизы?

Карнизы определяют стиль дома, но они также выполняют важную функцию. Карнизы могут защитить сайдинг и фундамент конструкции. Карнизы крыши, выступающие за стороны, позволяют снегу и дождю падать с крыши в сторону от сайдинга на землю. Чем дальше от дома отбрасывается «погода», тем больше шансов, что у вас тоже будет сухой подвал.

В жарком климате и в зависимости от уклона крыши длинные или широкие карнизы правильно расположенного дома могут обеспечить защиту от солнца для внутренних помещений. Карнизы также обеспечивают ненавязчивое место для камер видеонаблюдения и источников света, когда они прикреплены к потолку.

Забавный факт

Много веков назад слово «подслушивать» обозначало периметр вокруг дома под карнизом, откуда во время ливня падала вода. Говорили, что любой человек, стоящий на линии подслушивания в доме, мог слышать разговоры внутри дома. Человека, стоявшего на линии периметра подслушивания, впоследствии называли подслушивающим.

Возможные недостатки карнизов крыши

Вредителям нравится строить свои дома в карнизах открытого типа.
