Для чего нужна торцевая планка и как её монтировать?

Правильно смонтированная кровля представляет собой систему, которая состоит из многих элементов. Один из таких элементов ― торцевая планка.

Узнаем, для чего служит торцевая планка, какие виды планок представлены в ассортименте компании «Металл Профиль», рассмотрим особенности их монтажа.

Что такое торцевая планка?

Торцевая планка ― это стандартный элемент отделки кровли. Планка торцевая используется для защиты подкровельного пространства от влаги, мусора и ветра. Также она выполняет декоративную функцию: закрывает обрезные кромки кровельного материала, обеспечивает кровле законченный эстетичный вид.

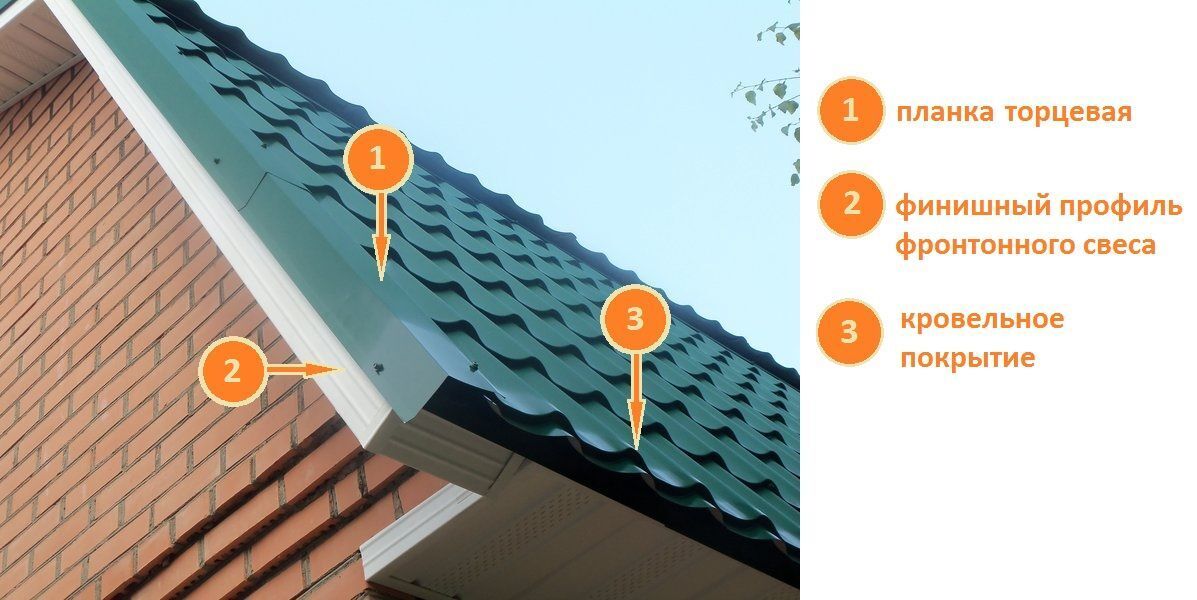

Как следует из названия, торцевые планки для кровли из металлочерепицы или профнастила устанавливают на торцы кровли. На рисунке место крепления этих элементов отделки указано зелёным цветом.

Из чего она изготовлена?

Торцевую планку для крыши из металлочерепицы и профлиста изготавливают из стали толщиной от 0,45 до 0,5 мм. Толщина стали доборных элементов должна соответствовать толщине кровельного материала, чтобы эксплуатационные характеристики и срок службы металлочерепицы/профнастила и доборных элементов были одинаковыми.

Стальная основа покрыта несколькими защитными и декоративными слоями. Схематично это можно представить так:

С обеих сторон стальная основа покрыта слоем цинка, который защищает её от ржавчины.
Следующий слой ― пассивирующий (с лицевой и изнаночной стороны). Это плёнка, которая образуется на поверхности металла в процессе пассивации (перехода металла в пассивное, неактивное состояние). Она противостоит коррозии.
На пассивирующий слой с обеих сторон нанесён грунт. Он выполняет 2 функции:

обеспечивает высокую адгезию для лучшего «сцепления» с полимерным покрытием;

дополнительно защищает сталь от коррозии.

Далее следует финишный слой ― полимерное (с лицевой стороны) и защитное (с изнаночной) покрытие. Они выполняют декоративную функцию и обеспечивают защиту стали от внешних воздействий.

Разновидности торцевых планок

Торцевые планки бывают двух видов:

классическими;
сегментными.

Расскажем о каждом варианте более подробно.

Классические торцевые планки

Такие торцевые планки подходит практически для всех профилей металлочерепицы, а также для профлиста. Выглядят они как «уголки» с загнутыми боковыми кромками. Стандартная длина ― 2 м.

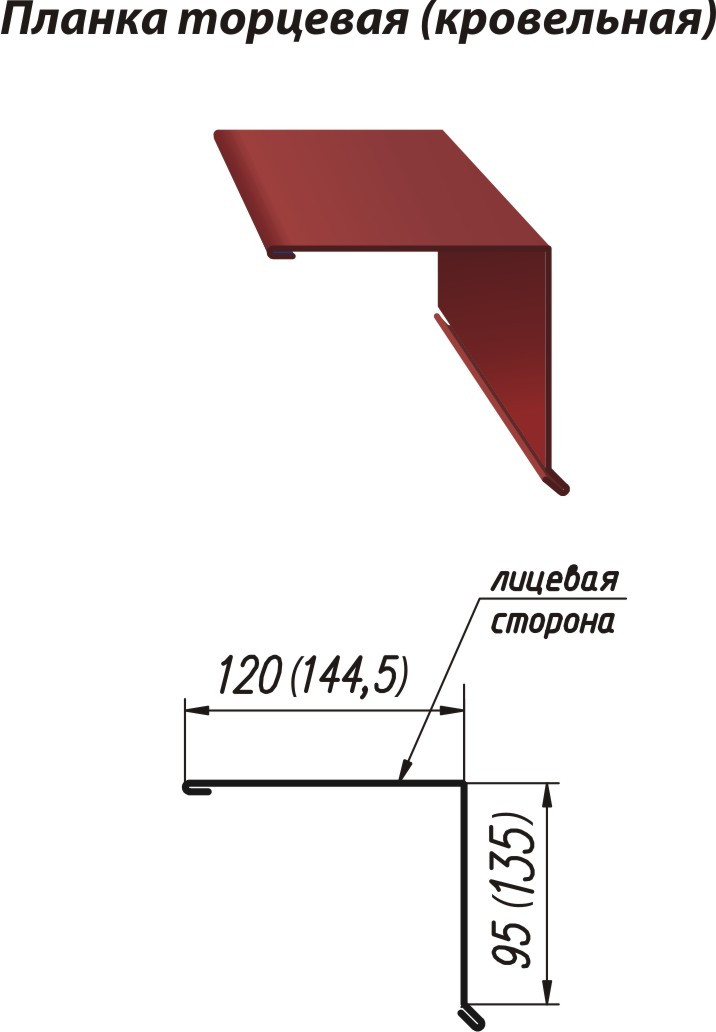

Классические торцевые планки для кровли выпускают в следующих размерах:

90х115 мм (фигурная) ― Наиболее эстетичная среди классических торцевых планок. Она подчеркивает красоту кровли, эстетично оформленные торцы выглядят привлекательно. Благодаря наличию рёбер жёсткости отличается прочностью. Это классический вариант, именно так выглядели первые торцевые планки, которые поставляли на российский рынок из Финляндии.

95х120 мм ― плоский аналог фигурной торцевой планки (без рёбер жёсткости).

135х145 мм ― самая широкая из перечисленных торцевых планок. В отличие от предыдущих двух, подходит для нового профиля МОНТЕРРОСА (для других профилей металлочерепицы и профнастила её тоже используют). Она перекрывает волну самой высокой металлочерепицы в линейке компании «Металл Профиль» и обеспечивает надёжную защиту подкровельного пространства от влаги.

Внимание: при выборе торцевых планок ориентируйтесь на высоту профиля кровельного материала. Для профлиста или металлочерепицы с низкими волнами можно выбрать узкие планки (90х115 мм). Чем выше профиль материала ― тем крупнее должна быть планка.

Сегментные торцевые планки

Сегментные планки выбирают для металлочерепицы нового поколения ― МОНТЕРРОСА, МОНТЕКРИСТО, ТРАМОНТАНА. Они представляют собой усовершенствованную версию классических торцевых планок. Не похожи на простой «уголок» ― у них более сложная форма. Планки сужаются к верхней части, у них загнуты боковые и торцевые кромки.

Сегментные торцевые планки универсальны, они подходят ко всем профилям металлочерепицы нового поколения и отличаются только длиной ступенек ― 350 или 400 мм, в зависимости от выбранного вами размера профиля.

Различают левую и правую сегментные торцевые планки. Чтобы понять, какая планка левая, а какая ― правая, представьте, что вы стоите лицом к скату кровли. По левую руку будут смонтированы левые торцевые сегментные планки. Их внешний угол будет направлен влево. Соответственно, у правых планок внешний угол направлен вправо, они будут расположены по правую руку.

Левая сегментная торцевая планка Правая сегментная торцевая планка

Эти элементы повторяют очертания ступеней и рельеф металлочерепицы, эстетично подчеркивают торцы кровли, делают их визуально более объёмными и эффективно защищают подкровельное пространство от влаги и мусора.

Внимание: вы легко посчитаете, сколько сегментных торцевых планок вам потребуется ― их число равно количеству ступенек металлочерепицы на фронтоне.

Монтаж

Теперь рассмотрим, как монтируются классическая и сегментная торцевая планки кровли. Обратите внимание: их устанавливают после монтажа кровельного покрытия.

Как крепится торцевая планка

Установка торцевой планки довольно простая:

Начиная от карниза и продвигаясь к коньку, планки укладывают внахлёст (одна планка заходит на другую на 50 мм).
Уложенные планки выравнивают ― их нижний край должен представлять собой ровную линию.
Выровненные планки закрепляют саморезами в верхней и боковой части через каждые 500–600 мм. Для фиксации сверху используют саморезы 4,8х70 (80) мм, сбоку ― 4,8х28 (35) мм.

Как крепить сегментную торцевую планку

Монтаж сегментных торцевых планок отличается от монтажа классических торцевых:

Планки укладывают от карниза к коньку.
Сегментные планки выравнивают, как и классические торцевые, по нижнему краю.

Выровненные планки необходимо закрепить сбоку в местах нахлёста верхней планки на нижнюю. Для этого применяют саморезы 4,8х28 (35) мм.

Далее планки фиксируют в торец или верх ступеньки. Для этого используют саморезы 4,8х70 (80) мм.

Готово ― вы установили торцевые планки!

Вывод

Не пренебрегайте установкой торцевых планок ― эти элементы напрямую влияют на долговечность кровли. Они защищают подкровельное пространство от осадков, мусора и ветра. В подкровельное пространство не попадает влага, стропила и обрешётка служат долго и исправно.

Кровля с оформленными торцами станет более эстетичной и приобретёт законченный вид.

Выбирайте торцевые планки в зависимости от профиля кровельного материала, монтируйте их в соответствии с нашими рекомендациями ― и выразительная кровля порадует вас долгим сроком службы!

её Виды, функции, основные характеристики- Обзор +Видео

Кровля это важный элемент каждого строения. Этот вид конструкции служит защитой внутренней части здания от температурных перепадов и атмосферных осадков, а также это еще и эстетический вид. В настоящее время существует огромный выбор кровельных материалов для создания красивых крыш с минимальными ресурсными затратами.

В последнее время очень распространена металлочерепица. Качество всей конструкции будет зависеть не только от вида

используемого материала, но и дополнительные элементы очень значимы. Здесь имеется в виду боковые части металлочерепицы, а именно планка торцевая.

Торцевая планка имеет второе название — ветровая. Металлопрофильные листы легкие и в то же время обладают высокой жесткостью, из-за этого они очень чувствительны к большим ветровым порывам. Такие порывы, задувая между гидроизоляцией и металлочерепицей, могут вырвать даже плотное гвоздевое крепление.

Содержание:

1 Общие сведения
- 1.1 Виды
- 1.2 Размеры ветровых планок
- 1.3 Назначение торцевой планки
2 Монтаж торцевой планки
- 2.1 Этапы
  - 2.1.1 1 этап
  - 2.1.2 2 этап
- 2.2 Важные моменты
3 Советы по безопасности

Общие сведения

Виды

При покрытии крыши металлочерепицей используются следующие виды планок: карнизные, ветровые, коньковые. Этими планками обеспечивается надежная защита деревянных элементов облицовки от негативного влияния окружающей среды и выступают как декоративный элемент.

В зависимости от сырья изготовления различаются следующие разновидности планок:

Металлические. Изготавливаютсяиз тонкой стали, покрытой специальной защитной краской;
Пластиковые. Производятсяиз поливинилхлорида, обладающий стойкостью к ультрафиолетовым излучениям. Материал является очень легким, но менее долговечный по сравнению с металлом.

Размеры ветровых планок

Планки выпускаются размерами в соответствии с современными стандартами. Ширина одной из сторон должна соответствовать размеру бруса. Так этот показатель может варьироваться от 15-30 см. Лист может быть толщиной 1-2мм.

На заметку: Чем шире сторона уголка, тем изделие имеет лучшее сопротивление к внешним факторам.

Назначение торцевой планки

Металлочерепица на сегодня является самым популярным отделочным материалом для облицовки крыши. Это обусловлено его хорошими качествами такими, как практичность и долговечность.

Планка — это плоская пластина, представленная в виде штампованного гнутого уголка или п-образного профиля из тонкого металлического листа, устанавливаемая на торцах кровельных покрытий. Это изделие выполняет защитные и декоративные функции. А именно предотвращает попадание жидкости и ветра под листы черепицы. Она устанавливается после выполнения всех работ по укладке металлочерепицы и подбирается с учетом цветовой гаммы основного кровельного материала.

Монтаж торцевой планки

Этапы

Технологию монтажа можно разделить на два этапа.

1 этап

Подготавливается каркас. Как правило, опорой служат доски. Их прикрепляют по карнизу и вдоль всех торцевой стороны. Размер досок выбирают в зависимости от вида кровли и нагрузки. Древесина прибивается к обрешеточному полотну гвоздями и саморезами, закрывая всю поверхность.
Для более надежного закрытия боковых щелей будет необходимо использовать несколько опорных линий для торцевых накладок. Так сначала по самому краю торцевой линии прибивают деревянные бруски размерами 40*40 мм. На эти доски опираются горизонтальные элементы накладки.

2 этап

Это непосредственное прикрепление планок. Торцевая планка крепится после полной укладки кровли и фронтальных планок. Эти элементы располагают по перекрытию. Причем одна планка должна находить на другую в внахлест с расстоянием до 50 см.
Для начала измеряют длину торцевой стороны для подсчета необходимого количества планок.

При необходимости последнюю обрезают до нужной длины.

Монтажные работы ведутся с низу вверх. Кровельный материал укладывается внахлест.

Горизонтальной частью планки должен полностью перекрываться гребень кровли, а вертикальной закрываться доски с торцевой части.

К сведению: Герметичность конструкции это основа всего покрытия крыши. Поэтому очень важным является контроль за качественным выполнением стыков.

Элементы фиксируются кровельными саморезами подходящего цвета под кровельное покрытие на расстоянии от 30 до 50 см. Это удобно делать с помощью шуроповерта.

Важные моменты

Важным моментом также является подборка высоты верхних краев фронтальных досок, располагаемых над уложенным брусом. Это необходимо для совпадения плоскости кровельного ската и черепицы.

Если этого не сделать, то положение торцевой накладки будет перекошено. Часто фронтальная накладка нуждается в подрезании в процессе работы так, чтобы линия закрепления к черепице шла по оси доски.

Зазоры между планками и кровлей должны быть загерметизированы.

Важно: Во время вкручивания саморезов в планку нельзя промазывать. Если так все-таки случилось, то саморез убирать не следует, т. к. он будет закрывать проделанное отверстие.

Советы по безопасности

При монтажных работах по закреплению ветровых планок нужно помнить о правилах безопасности. Самым удобным вариантом здесь будут строительные леса вдоль фронтона, что дает возможность нормального передвижения по всему краю покатой поверхности.

Устройство торцевых планок не сложная работа, необходимо лишь аккуратно подогнать размеры и точность в обозначении мест закрепления опоры и передних досок. Разрезы металлочерепичных листов и торцевой планки с помощью ножниц, оставляют заусенцы. Поэтому работать следует только с использованием перчаток, а линии срезов нужно спиливать приспособлением, снимающим острые края, напильником например.

Также при устройстве особый акцент направлен на то, чтобы выравнять обе плоскости. Торцевую планку очень важно закреплять внатяг, использовав саморезы и каучуковые шайбы, что будет защищать от расшатывания ее ветром.
