Плюс на светодиоде: как определить плюс и минус

Содержание

Где у светодиода плюс и минус

Где у светодиода плюс и минус

Индикаторные и сверхъяркие светодиоды (LED) широко используются в промышленном оборудовании и радиолюбительских конструкциях. Как и любой другой диод, светодиоды имеют два вывода — анод и катод (плюс и минус). Поэтому они должны быть подключены с соблюдением правильной полярности. Существует несколько способов определения полярности светодиода:

  • По измерениям;
  • Путем визуального осмотра;
  • При подключении к источнику питания;
  • Из технической документации.

  1. Как определить полярность с помощью тестера (мультиметра)
  2. Как определить полярность путем визуального осмотра
  3. Определение полярности при подключении к источнику питания
  4. Определение полярности по технической документации
  5. Результат

Как определить полярность тестером (мультиметром)

Почти у всех профессионалов и большинства любителей есть мультиметр — цифровой или многофункциональный. С их помощью легко определить полярность полупроводникового диода и проверить его работу. Измерения следует проводить в режиме омметра.

Многие современные мультиметры имеют специальный режим — «диодный тест».

Чтобы определить полярность, щупы тестера подключают к диоду и контролируют показания. Если мультиметр показывает «бесконечное» сопротивление, поменяйте местами щупы. Если мультиметр показывает некоторое конечное сопротивление, это означает, что прибор подключен в правильной полярности и мы определили, где находится плюс и минус диода.

Есть одна важная вещь, которую необходимо принять во внимание. В некоторых стрелочных приборах полярности щупов в режиме измерения напряжения и в режиме омметра не совпадают.

Эта функция присутствует, например, в старых тестерах TL-4M. Поэтому стоит проверить, не отличается ли полярность тестера в разных режимах измерения, используя другой прибор или вольтметр постоянного тока.

Для определения полярности можно также использовать мультиметр. Процедура такая же, как и при определении плюса и минуса обычного диода. Если диод в хорошем состоянии и правильно подключен, он может даже начать светиться. Однако этот метод определения полярности не всегда работает. Дело в том, что падение напряжения на открытом диоде может составлять от 1,5 до 3,2 В и более. Это значительно больше, чем у обычного полупроводникового диода.

✅ ГДЕ У СВЕТОДИОДА ПЛЮС (Авторская Методика) Рекомендуется для детей!

Величина падения напряжения зависит от цвета и мощности светоизлучающего диода. Низковольтные тестеры не имеют достаточного напряжения на своих клеммах, чтобы открыть диод. Провести измерение с помощью этих устройств невозможно.

Как определить полярность по внешнему виду

Существует множество типов корпусов для светодиодов. Обычно используемые светоизлучающие диоды находятся в цилиндрических упаковках диаметром 3, 5 или более миллиметров. Многие SMD-светодиоды для поверхностного монтажа выпускаются в различных типах корпусов и размерах кристаллов. Сверхъяркие мощные светодиоды установлены на теплоотводах и имеют плоские плоские выходы. Опытные технические специалисты могут легко определить назначение контактов по их внешнему виду.

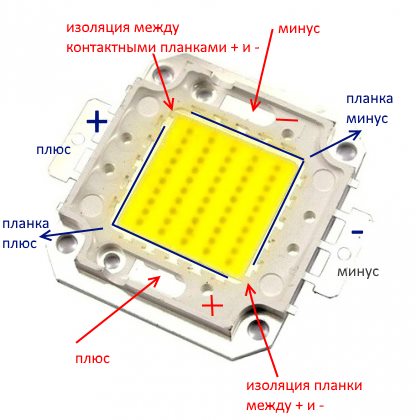

Мощные светодиоды легче всего определить полярность. Обычно они обозначаются символами ‘+’ и ‘-‘.

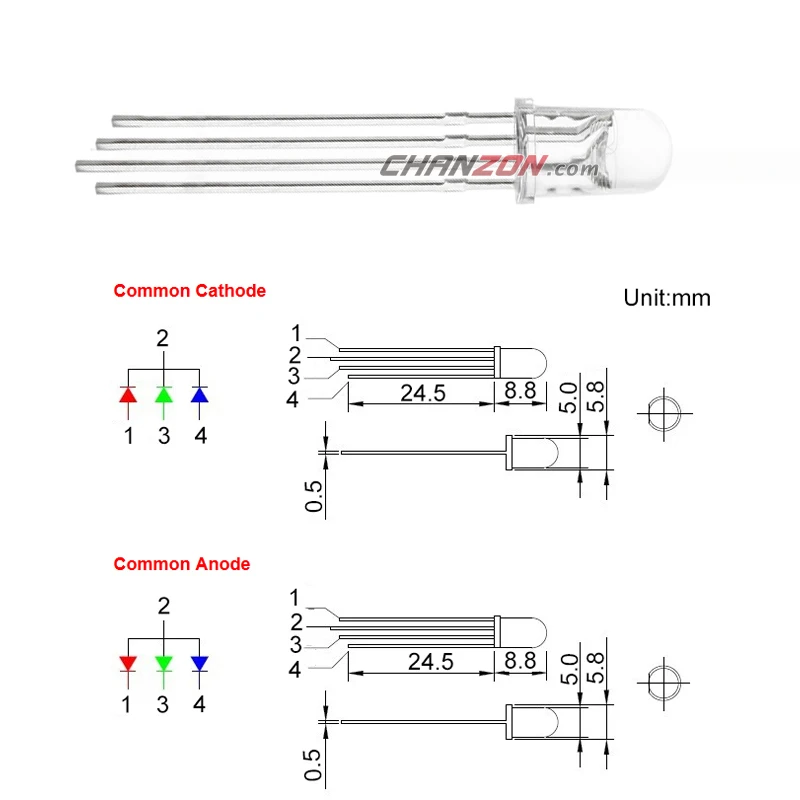

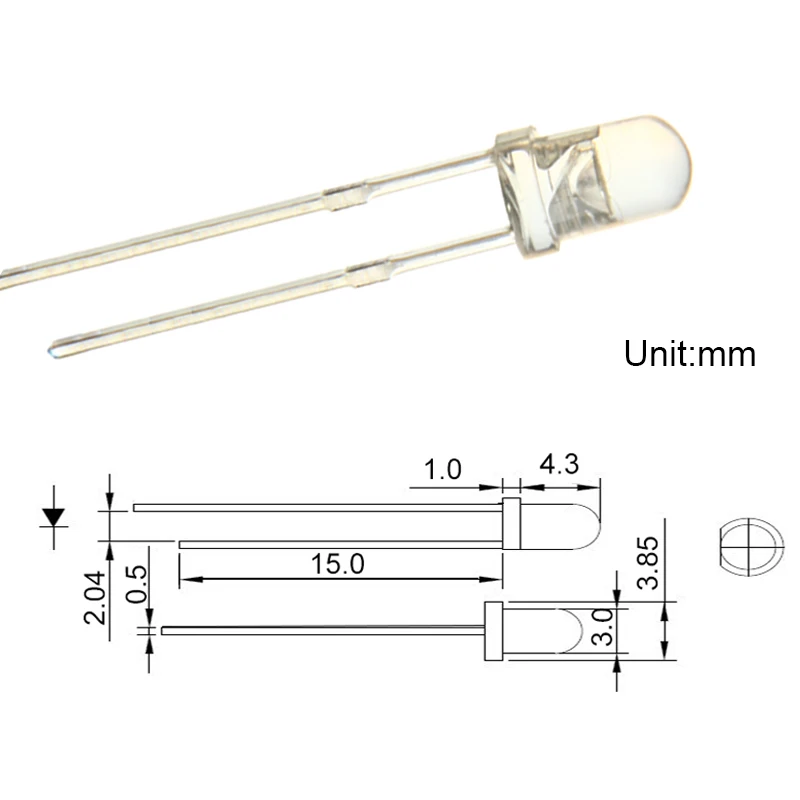

Светодиоды в цилиндрических корпусах — это неплохо. Их полярность можно определить с помощью нескольких знаков. Например, внутри корпуса светоизлучающего диода можно увидеть два электрода с разными поверхностями. Катод имеет явно большую площадь поверхности электрода. Этот электрод является минусовым. Еще одна особенность, по которой можно распознать катод цилиндрического диода, — это скос на юбке устройства. Новые провода имеют разную длину. Более длинный провод указывает вам, где находится положительная сторона диода (анод).

Светодиоды, монтируемые на поверхность, также имеют характерное назначение выводов. Многие SMD светодиоды имеют специальный скос (ключ) на одном из углов. Ключ указывает на минусовую (катодную) сторону.

Некоторые SMD-светодиоды имеют специальную маркировку на корпусе, помогающую определить полярность устройства. Некоторые из них видны на фотографии.

Как определить полярность светодиода визуально

Для закрепления вышеизложенной информации мы рекомендуем посмотреть это видео, чтобы увидеть, как визуально определить, где светодиод положительный, а где отрицательный.

Определение полярности путем подачи питания

Самый очевидный способ определить полярность светодиода — подключить его к источнику напряжения. Этот метод позволяет проверить светодиод и определить его полярность.

Для проведения «эксперимента» вам понадобится источник постоянного напряжения. Это может быть источник питания или батарея. Пригодится лабораторный источник питания с плавной регулировкой напряжения и вольтметр постоянного тока.

Диод следует подключить к источнику питания, при этом напряжение должно постепенно увеличиваться. При правильном подключении он должен начать светиться. Если диод не загорается, когда напряжение достигает 3-4 вольт, измените полярность и повторите эксперимент. Когда диод загорится, не увеличивайте напряжение дальше, так как он может перегореть.

Вместо регулируемого источника питания можно использовать любую батарею напряжением от 4,5 до 12 В. В качестве аккумулятора можно использовать несколько последовательно соединенных элементов 1,5 В, батарею мобильного телефона или автомобильный аккумулятор.

Диод не следует подключать непосредственно к батарее. Это может привести к неисправности.

Чтобы проверить работу светодиода, подключите последовательно с ним токоограничивающий резистор. Сопротивление резистора для маломощных светодиодов может составлять от 680 Ом до нескольких кОм. Для мощных светодиодов подходит резистор в несколько десятков Ом.

Определение полярности по технической документации

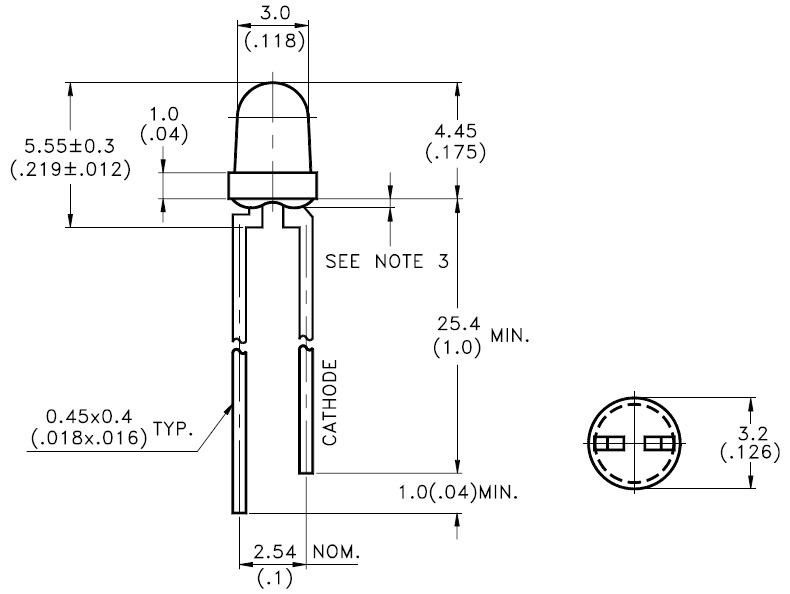

Исчерпывающую информацию о светодиодах можно получить из технической документации производителя. В нем отражены данные о весе и размерах светодиода, его распиновке и электрических параметрах. При крупных поставках такая документация не может отсутствовать в сопроводительных документах.

К сожалению, поставщики не всегда могут предоставить интересующие нас данные. К счастью, если вы знаете марку светоизлучающего устройства, вы всегда можете найти в Интернете информацию о назначении его выходов.

Итоги

Мы рассмотрели несколько способов определения плюса и минуса светодиода. Вы можете использовать их по отдельности или перепроверить результат несколькими способами. В конце концов, каждый из них не идеален. Визуально, а тем более на основании технической документации, невозможно оценить производительность того или иного экземпляра светодиода. Мощный, сверхъяркий светодиод вряд ли можно проверить тестером. Проверка путем подачи напряжения дает точный результат, но требует соблюдения мер предосторожности.

как определить визуально, обозначение и схема, smd

Светодиоды приобретают сегодня все большую популярность. Подключение разных видов этих световых элементов имеет свои особенности, но первое, с чего нужно начинать в любом случае – это необходимость правильно определить, где «+» и «–» в устройстве.

Как можно визуально определить плюс и минус

Существует несколько типов диодов, которыми пользуются электрики, как любители, так и профессионалы, но методы визуального определения полярных полюсов примерно одинаковая:

  1. Новый источник света в корпусе DIP. После приобретения лампочки нужно внимательно посмотреть на ее ножки – одна длиннее другой. Это не брак завода-изготовителя, а особенность в конструкции – длинная ножка – это (+), а короткая (–).
  2. Если используется диод б/у, у которого часто ножки имеют одинаковую длину, тогда нужно обратить внимание на цоколь лампочки – на месте среза установлен катод. Если рассматривать внутреннее содержание элемента сквозь линзу, то более широкая деталь –  это минус, а маленькая – плюс.
  3. Корпус SMD применяется в светодиодных лентах, поэтому для правильного ее подключения также нужно знать полярность. Заглянуть внутрь такой лампы невозможно, поэтому определить место катода (–) можно по углу скоса. На стороне без скоса размещается анод (+).

Определение при помощи батарейки

Чтобы проверить полярность на диодной лампочке, можно воспользоваться источником, который выдает постоянное напряжение. Данным источником может быть автомобильный аккумулятор или блок питания (батарея).

Диод необходимо подсоединить к блоку питания и постепенно повышать напряжение. Если лампа правильно подсоединена, она  светится. Если этого света нет, тогда нужно сменить полярность и подключить другими концами. Помните, что свыше 3-4 В не нужно повышать напряжение, потому что элемент может сгореть.

Также можно проверить соответствие анода-катода при помощи батарейки, аккумулятора от автомобиля или мобильного телефона с напряжением от 4,5 до 12 В. Также можно смастерить такую конструкцию – соединить последовательно вместе батарейки мощностью 1,5 В.

Нельзя напрямую к батарее подключить диод, потому что он сгорит. Для подсоединения необходимо воспользоваться резистором, ограничивающим электроток. Сопротивление данного прибора для маломощных диодных лампочек – от 680 Ом до 1-2 кОм. Для мощных светодиодных светильников необходимо использовать резистор на десятки кОм.

Проверка при помощи мультиметра

При помощи данного прибора можно определить не только полярность, а и работоспособность LED элемента. Измерения проводят в режиме – омметр. В современных моделях мультиметров есть встроенная функция – «тестирование диода».

Для определения плюса-минуса щупы прибора подсоединить к тестируемому элементу и наблюдать показания измерительного аппарата. Если на экране показано «бесконечное» сопротивление, тогда щупы нужно поменять между собой местами.

Если аппарат выводит на экран конечный результат тестирования сопротивления, это свидетельствует о том, что полярность определена правильно и по щупам мультиметра можно определить у светодиодного элемента место анода-катода.

Нужно учитывать такой нюанс – у некоторых моделях стрелочных аппаратов не совпадает полярность щупов при определении напряжения и при работе в режиме омметра. Такое несоответствие наблюдается в тестерах старых моделей (ТЛ-4М).

Поэтому прежде чем тестировать светодиодный элемент, нужно проверить соответствие катод-анод на щупах при работе в разных режимах.

Тестирование мультиметра можно провести с помощью вольтметра.

Принцип аппаратной проверки не отличается от тестирования при помощи батарейки – если элемент исправен и правильно подсоединен, он начинает светиться. Но в то же время, не все диоды светятся, потому что у открытого светодиода происходит падение напряжения до 1,5-3,2 В, и это намного больше, чем у полупроводникового устройства.

Показатель снижения напряжения напрямую зависит от мощности светодиода и его цвета. Измерительные аппараты с низковольтным напряжением не имеют на щупах достаточной мощности тока для зажигания света в LED лампочке. Низковольтными тестерами невозможно определить работоспособность  LED-элемента.

Если в тестере есть отсек для проверки транзисторов PNP и NPN, то с его помощью можно определить и полярность LED-лампы. Если в отсек PNP катод вставить в отверстие «С», а противоположный конец в «Е» тогда LED-устройство начнет светиться. В отсеке NPN ножки необходимо поменять местами – и тогда LED-элемент тоже даст свет.

Это самый быстрый метод инструментального тестирования.

Каждый метод тестирования полярности имеет недостатки и преимущества. Выбирать его приходится исходя из условий, в которых нужно пройти тестирование, и наличия подручных инструментов.

Как определить положительную сторону светодиода

••• Stockbyte/Stockbyte/Getty Images

Обновлено 25 апреля 2017 г. сторона анода и сторона отрицательного катода имеют важное значение, если вы хотите, чтобы светодиод излучал свет. Чтобы светодиод излучал свет, напряжение на аноде должно быть положительным. Простая схема светодиода устроена таким образом, что положительный вывод батареи соединен через резистор с анодом светодиода. Катод светодиода подключен к отрицательной клемме аккумулятора.

    Подсоедините положительную клемму источника питания к левому выводу резистора на 1000 Ом. Подсоедините правый вывод резистора к левому выводу светодиода. Подключите правый вывод светодиода к отрицательной клемме источника питания.

    Включите питание. Поднимите напряжение питания до 1 вольта. Обратите внимание, излучает ли светодиод свет. Если светодиод горит, положительный конец или анод светодиода — это вывод, который подключается к резистору.

    Продолжайте повышать напряжение с шагом 0,3 В, если светодиод не горит. Наблюдайте, загорается ли светодиод с каждым шагом 0,3 вольта, пока вы не достигнете 3,0 вольт или светодиод не начнет излучать свет. Если светодиод не загорается при напряжении 3 В или ниже, провод светодиода, который подключается к резистору, является отрицательным выводом или катодом, а положительный вывод или анод светодиода — это вывод, который подключается к отрицательному выводу резистора. батарея. Если светодиод загорается, провод светодиода, который подключается к резистору, является положительным концом светодиода, а отрицательный конец светодиода — проводом, который подключается к отрицательной клемме батареи.

    Вещи, которые вам понадобятся
    • Блок питания
    • Светодиод
    • Резистор 1000 Ом

    • Визуально можно определить, какой конец светодиода является положительным проводом. Более короткий вывод светодиода является положительным концом. Однако, если положительный вывод светодиода был перерезан, этот метод ненадежен. Если вы можете видеть сквозь светодиод, что часто бывает, положительный анод — это меньший из электродов внутри. Ознакомьтесь с паспортом светодиода от производителя. Он может иметь схему светодиода, которая будет указывать положительный конец светодиода.

    Предупреждения

    • Неправильное использование электронного оборудования и компонентов может привести к пожару, серьезным травмам или смерти. Всегда работайте под наблюдением сертифицированного специалиста по технике безопасности или инженера-электронщика. Получите электронный сертификат безопасности, прежде чем работать с электронным оборудованием и компонентами.

Связанные статьи

Ссылки

  • Ladyada; Учебное пособие по Arduino, урок 3 — макетная плата и светодиод
  • Клуб электроники; Светоизлучающие диоды (СИД)

Наконечники

  • Вы можете визуально определить, какой конец светодиода является положительным проводом. Более короткий вывод светодиода является положительным концом. Однако, если положительный вывод светодиода был перерезан, этот метод ненадежен. Если вы можете видеть сквозь светодиод, что часто бывает, положительный анод — это меньший из электродов внутри. Ознакомьтесь с паспортом светодиода от производителя. Он может иметь схему светодиода, которая будет указывать положительный конец светодиода.

Предупреждения

  • Неправильное использование электронного оборудования и компонентов может привести к пожару, серьезным травмам или смерти. Всегда работайте под наблюдением сертифицированного специалиста по технике безопасности или инженера-электронщика. Получите электронный сертификат безопасности, прежде чем работать с электронным оборудованием и компонентами.

Об авторе

Марк Стансберри более 15 лет занимается техническим и бизнес-писанием. Его работы были опубликованы в ведущих технических и деловых изданиях, таких как Red Herring, EDN и BCC Research. В настоящее время он занимается программированием компьютерных приложений, автоматизацией графического дизайна, трехмерной линейной перспективой и фрактальными технологиями. Стэнсберри имеет степень бакалавра электротехники Университета штата Сан-Хосе.

Photo Credits

Stockbyte/Stockbyte/Getty Images

Светодиодный анод и катод – разница между ними и способы их определения

Независимо от того, являетесь ли вы опытным техническим энтузиастом или обычным непрофессионалом, разобраться в терминологии светодиодов может быть немного сложно. . Если вы взяли на себя обязательство узнать немного больше о светодиодных лампах и о том, как они работают, или вы просто знакомитесь с их характеристиками, возможно, вы слышали о светодиодных анодах и катодах. Эти термины напрямую относятся к полярности светодиодов и тому, как на самом деле работает технология. Хотя словарный запас может показаться немного иностранным, понимание анодов и катодов на самом деле не так сложно, как кажется.

Что такое светодиод?

LED означает светоизлучающий диод. Хотя такая технология существует с начала 1960-х годов, в настоящее время светодиоды широко используются в нашей повседневной жизни. Фактически, светодиоды обычно считаются «золотым стандартом» с точки зрения выбора освещения. Часто вы увидите, как они используются для лампочек, гирлянд, телевизоров, ноутбуков, мониторов и практически любого другого электронного устройства под солнцем.

Примечание. Мы можем получать комиссию за покупки по нашим ссылкам без дополнительных затрат. Узнать больше.

Светодиоды известны как полупроводниковые источники света . В общем, это термин, используемый для освещения, которое возможно только при протекании через него тока. Нам нравится думать о них как о крошечной лампочке, содержащей несколько диодов с постоянно текущим электрическим током. В результате этого тока излучается свет.

Диоды — это просто термин для компонента (полупроводника), который пропускает поток или ток в одном направлении. Кроме того, они ограничивают любой ток, протекающий в противоположном направлении. Они также широко известны как выпрямители за счет того, что они преобразуют переменный ток в пульсирующий постоянный ток.

Причины, по которым предпочтение отдается светодиодам

За последнее десятилетие светодиоды штурмом захватили потребительский рынок; и не зря.

Лампы накаливания и компактные люминесцентные лампы (КЛЛ) в настоящее время часто рассматриваются как пережиток прошлого. Вот несколько причин, по которым потребители сейчас используют светодиоды вместо любых других источников света.

  • Размер – светодиоды обычно имеют ширину всего несколько миллиметров. Проще говоря, они крошечные. Поскольку они намного меньше, чем любая другая форма света, для них есть больше полезных применений.
  • Направление света – В то время как другие источники света излучают свет во всех направлениях, светодиоды излучают только в одном направлении. Это направление можно указать исходя из того, как их проектирует производитель.
  • Энергоэффективность . Общеизвестно, что светодиоды потребляют меньше энергии, чем их аналоги. Экономия энергии, которую они обеспечивают, обычно всегда более рентабельна в долгосрочной перспективе.
  • Отсутствие тепла — когда светодиоды производят электрическую энергию, выделяется лишь небольшое количество тепла, большая часть которого не заметна. Это большое преимущество по сравнению с лампами накаливания, где более 90% их энергии выделяется через тепло.
  • Срок службы . Хотя изначально светодиоды могут стоить немного дороже, они всегда будут дольше других источников света. Большинство светодиодов рассчитаны на срок службы 50 000 часов, в то время как люминесцентные лампы или лампы накаливания могут проработать около 10 000 часов.

Что такое полярность?

Когда полярность упоминается в отношении светодиодов, это связано с потоком электричества. Как мы обсуждали ранее, в светодиодах электрический ток течет в одном направлении. Поскольку это так, крайне важно знать и понимать направление, в котором он движется. А вообще куда ток входит и куда выходит?

Что такое аноды и катоды?

Для каждого электрического компонента требуются положительные и отрицательные клеммы для замыкания цепи. В светодиодах эти положительных вывода называются анодами . Напротив, отрицательных вывода называются катодами . Электричество входит через положительную сторону (анод) и существует через отрицательную сторону (катод). Проще говоря, каждый светодиод имеет анод и катод, и когда ток течет через него в одном направлении, в результате излучается свет.

Катод притягивает положительный заряд, также известный как катион. Хотя он притягивает положительные заряды, на самом деле электрод заряжен отрицательно. В результате катод помогает генерировать электроны, которые создают заряд, который в конечном итоге перемещает ток от катода к аноду. Анод притягивает отрицательный заряд, но на самом деле это положительно заряженный электрод. Действуя как акцептор электронов, именно здесь происходит окисление, чтобы привлечь этот отрицательный заряд.

Когда вы имеете дело со светодиодами и их полярностью, очень важно знать, какая клемма является анодом, а какая катодом. В противном случае светодиод не будет работать.

Определение анодов и катодов светодиодов: как отличить

Хотя теперь мы знаем, что анод — это положительный вывод , а катод

— отрицательный вывод , как определить разницу между ними? Хотя это зависит от конкретного производителя, марки или модели диода, который вы используете, есть несколько индикаторов, о которых следует знать.

  • Как правило, диоды имеют небольшую линию между выводом катода, которая напрямую связана с небольшой вертикальной линией в символе схемы. Он может быть едва заметен, но указывает на отдельные клеммы.
  • Для каждого диода будет два вывода. Как правило, более длинный штифт указывает на то, что это анод, а более короткий — на катод.
  • Иногда эти маленькие штифты имеют одинаковую длину. Были ли они вырезаны вручную или изготовлены таким образом, внимательно изучите край внешнего корпуса. Вы заметите, что одна сторона плоская и выровнена с диодом. Другая сторона немного расширится. В результате контакт, ближайший к плоскому краю, будет катодом.
  • Использование мультиметра — надежный способ определить анод и катод. Активируйте настройку диодов мультиметра и используйте щупы на каждом контакте. Как только диод загорится, вы узнаете, где анод, а где катод.

Светодиодные аноды и катоды: общие отличия

  • Анод — это место, где электричество поступает в диод, а катод — это место, где ток течет в другом направлении.
  • Анод называется положительной клеммой; катод называют отрицательным полюсом.
  • Катод играет роль акцептора электронов. Анод является прямой противоположностью, выступая в роли донора.
  • Внутри анода происходит окисление. Внутри катода происходит восстановление.

Заключительные мысли

Хотя терминология светодиодов может быть немного запутанной, мы надеемся, что сделали ее более понятной. Как правило, катоды и аноды представляют собой две противоположные точки внутри электрода.
