Размеры защитных ворот напрямую влияют на безопасность и удобство эксплуатации гаража. Обычно расчётные работы выполняются специалистами компании, у которой вы планируете приобретение конструкции. Но эти работы можно выполнить самостоятельно, тем самым сэкономив время и средства, затрачиваемые на постройку.

Оптимальные размеры ворот для гаража

При проектировании и строительстве гаража используется СНиП 2.07.01–89, определяющие планировку и технологию строительства зданий, расположенных в населённых пунктах. В документе чётко прописаны параметры земельных участков под строительство гаража и правила пожарной безопасности в данных строениях.

Правила и требования при изготовлении гаражных ворот указаны в ГОСТе под No 31174–2003. В нём подробно изложена классификация гаражных ворот, общие требования к конструкции, характеристики и рекомендации по её монтажу.

Расчёт и параметры гаражных ворот в ГОСТе не указаны, поэтому при проектировании конструкции следует ориентироваться на габариты автомобиля и общие размеры помещения.

При расчёте гаражного проёма учитывайте, что высота должна быть на 21 см больше, чем имеющийся автомобиль

Условно можно выделить следующие правила при проектировании гаражных ворот:

  • высота — должна быть на 21 см больше, чем высота имеющегося автомобиля. Если предполагается замена транспортного средства, то за номинальную высоту берётся максимальный габарит автомобиля в том классе, который планируется к приобретению;
  • ширина — при заезде по ровной поверхности должна быть на 0,8 м больше, чем ширина имеющегося автомобиля. Если заезд к гаражу располагается ниже уровня гаража, то ширина увеличивается до 1 м.

При проектировании гаража на два автомобиля используется формула: L = (L1 + L2) + 0,5 + 0,7, где L — ширина гаражных ворот, L1 и L2 — ширина первого и второго автомобиля, величина 0,5 определяет безопасное расстояние между автомобилями в момент одновременного движения в метрах, а слагаемое 0,7 — сумма расстояний между краем автомобиля и границами проёма в метрах.

Подъёмно-поворотные ворота

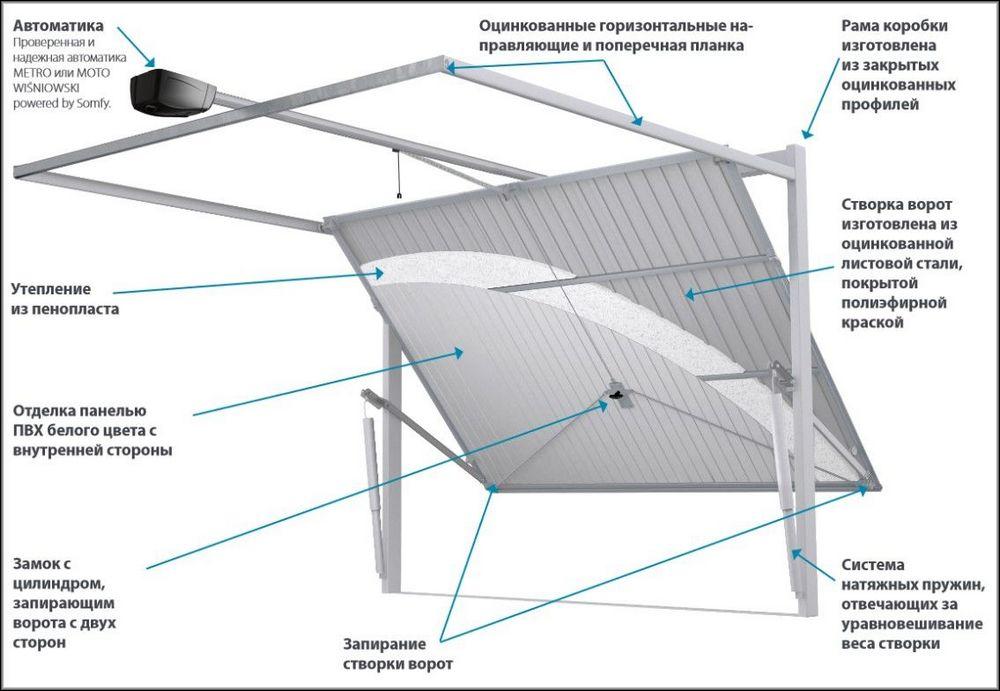

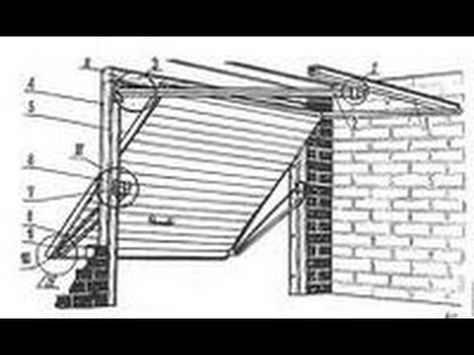

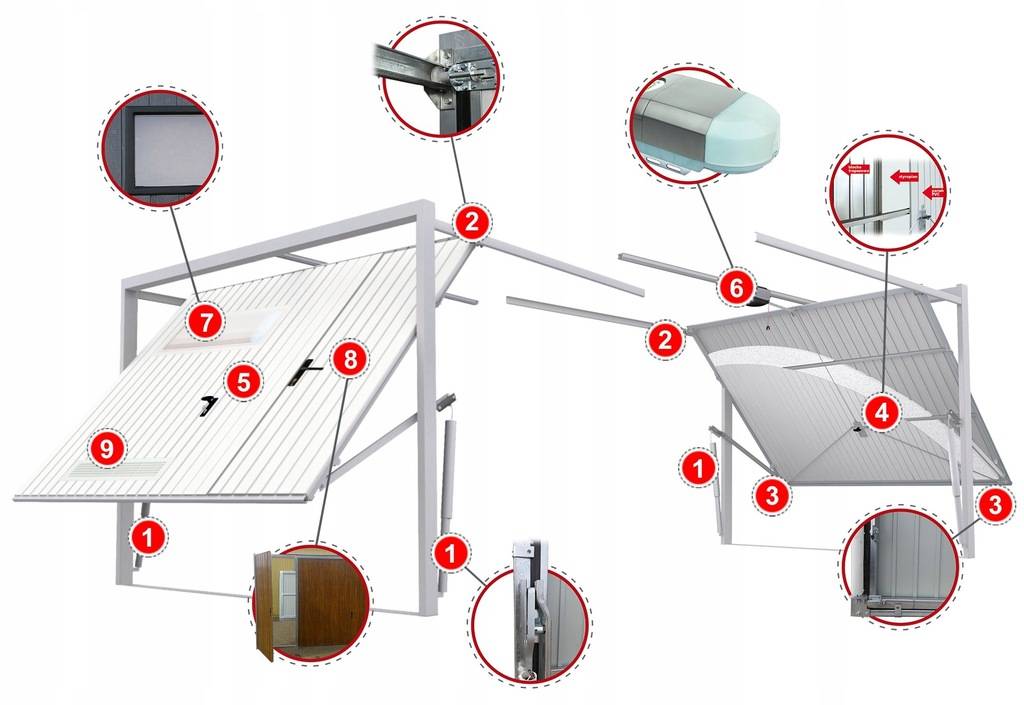

Подъёмно-поворотные гаражные ворота — это конструкция, состоящая из цельного защитного полотна, запирающего устройства, подъёмного механизма и горизонтальных направляющих.

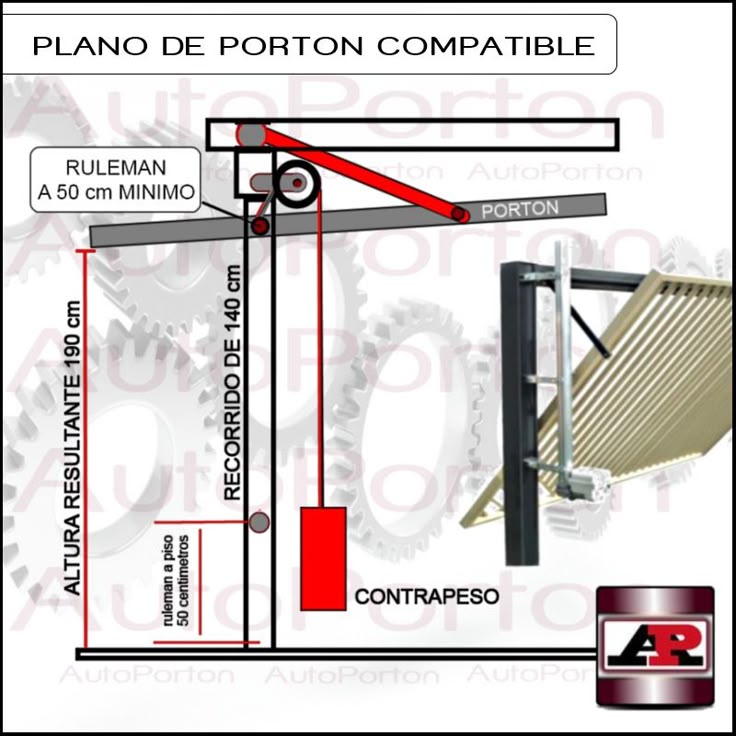

При открывании нижняя часть защитной створки ворот подаётся вперёд, а верхняя постепенно поднимается под потолок за счёт фиксации к направляющим. В итоге часть полотна заезжает под потолок и располагается практически параллельно полу в гараже. Оставшаяся часть выступает за пределы гаража.

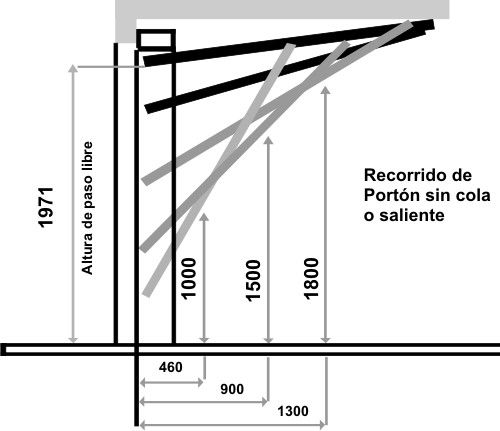

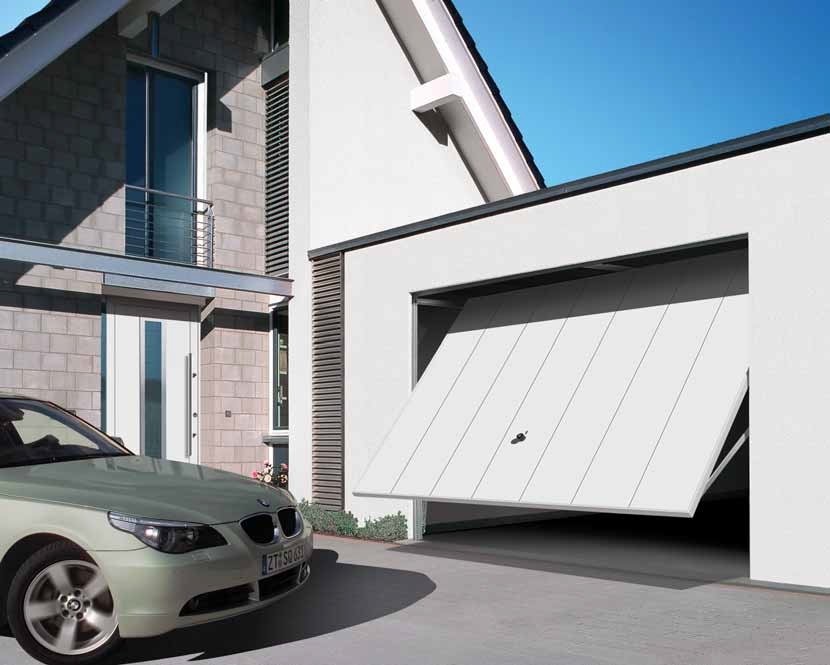

Подъёмно-поворотные ворота в открытом состоянии уменьшают высоту проема на 20–25 см

При полностью открытых подъёмно-поворотных воротах высота проёма уменьшается на 20–25 см в зависимости от их конструкции. Поэтому при расчётах обязательно учитывается эта величина.

В качестве примера рассчитаем размеры поворотных ворот для автомобиля C-класса шириной 1,7 м и высотой 1,5 м:

  • высота — высчитывается по формуле H ≥ (1,5 + 0,4) + 0,25 + 0,2 = 2,35 м. В этом случае мы сделали надбавку в 0,4 м, так как на крышу автомобиля может быть установлен багажник. Если таковой устанавливаться не будет, то эту надбавку можно убрать;
  • ширина — высчитывается по формуле L ≥ 1,7 + 0,8 = 2,5 м. При подъезде, расположенном под углом, ширина ворот увеличивается до 2,7 м.

С учётом этих параметров можно переходить к подбору готовой конструкции ворот или комплектующих для самостоятельного изготовления. При расчёте параметров ворот для гаража на два автомобиля логика вычислений сохраняется.

Например, один автомобиль будет иметь вышеописанные параметры, а второй имеет ширину 1,8 м при высоте 1,7 м. В этом случае при расчётах высоты берётся только наибольшее значение: H ≥ (1,7 + 0,4) + 0,25 + 0,2 = 2,55 м. Ширина ворот на два автомобиля равняется: L ≥ 1,7 + 1,8 + 0,5 + 0,8 = 4,8 м.

Подъёмно-секционные ворота

Подъёмно-секционные ворота состоят из составного защитного полотна, вертикальных и горизонтальных направляющих, подъёмного и запирающего механизма. Составное полотно представляет собой несколько прямоугольных элементов, соединённых между собой при помощи шарнирных петель.

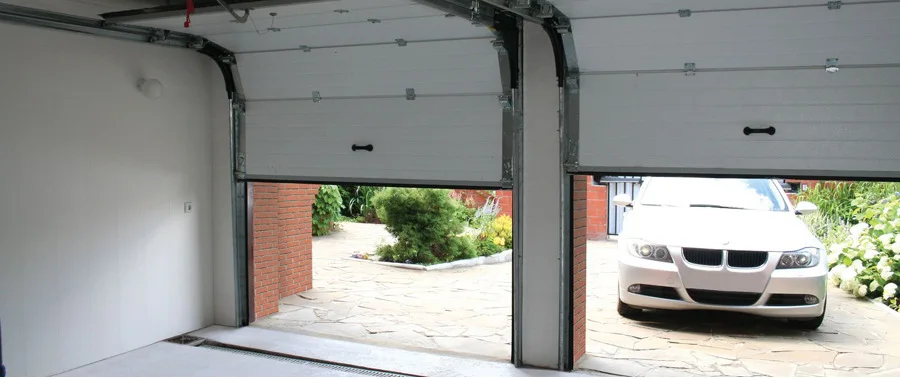

Подъёмно-секционные ворота практически не уменьшают высоту проёма

При открытии ворот полотно за счёт автоматики начинает подниматься, постепенно затягиваясь под потолок. Наличие петель позволяет полотну изгибаться, что даёт ему возможность смещаться под действием тяги. В отличие от поворотной конструкции секционные ворота в поднятом состоянии уменьшают высоту проёма незначительно — до 5 см в зависимости от производителя.

Формула расчёта высоты для подъёмно-секционных ворот будет иметь следующих вид: H ≥ (h2 + 0,2) + 0,1, где h2 — высота транспортного средства, 0,2 — расстояние от крыши автомобиля до проёма в метрах, 0,1 — расстояние, необходимое для свободного расположения защитной створки под потолком в метрах.

С учётом размеров автомобиля из предыдущего примера секционные ворота будут иметь следующие параметры:

  • высота — H ≥ (1,5 + 0,4) + 0,2 + 0,1 = 2,2 м. Если на крышу автомобиля не планируется установка багажника для перевозки негабаритного груза, то вместо 0,4 в формулу подставляется 0,2;
  • ширина — L ≥ 1,7 + 0,8 = 2,5 м. Ширина такая же, как и в случае поворотных ворот, так как основное различие между конструкциями только в способе открытия ворот и устройства защитного полотна.

При расчёте высоты ворот для гаража на два автомобиля за расчётную величину берётся высота наибольшего автомобиля. Ширина, как и в предыдущем случае, рассчитывается по формуле: L ≥ (L1 + L2) + 0,8 + 0,5.

Рулонные (роллетные) ворота

Конструкция роллетных ворот имеет много общего с секционной. Защитное полотно состоит из множества ламелей, которые при открытии ворот накручиваются на барабан, расположенный над проёмом.

Роллетные ворота при открывании накручиваются на барабан в верхней части конструкции

Сам барабан с монтажной коробкой может располагаться как внутри помещения, так и в проёме или снаружи гаража. Горизонтальные направляющие в устройстве рулонных ворот не используются.

Расчёт размеров роллетных ворот практически полностью идентичен секционной конструкции. Для расчётов используются следующие формулы:

  • высота — H ≥ h2 + 0,2;
  • ширина — L ≥ L1 + 0,8.

Складывающиеся ворота

Гаражные ворота со складывающейся защитной створкой состоят из нескольких вертикальных панелей, соединённых между собой шарнирными петлями. При открывании створки ворот перемещаются вдоль горизонтальной направляющей, закреплённой в верхней или нижней части проёма.

Складывающиеся ворота уменьшают ширину проёма на толщину сложенных секций

По способу открывания складывающиеся ворота подразделяются одинарные и двойные. Одинарная створка складывается только в одном направлении — влево или вправо. Двойная створка разделяется посередине и складывается сразу в обоих направлениях.

В сложенном состоянии секции ворот уменьшают ширину проёма. Для гаражных ворот, используемых в частном секторе, эта величина составляет не более 30 см, для промышленных конструкций — 50 см и более.

С учётом этого формулы расчёта для складывающихся ворот будут иметь следующий вид:

  • высота — H ≥ h2 + 0,2;
  • ширина — L ≥ L1 + 0,8 + 0,3.

При самостоятельном изготовлении надбавку по ширине можно вычислить более точно. Для этого нужно знать толщину материала, который будет использоваться для изготовления защитных секций. После этого высчитывается примерное количество секций.

В итоге ширина одной секции умножается на их количество — такой подход используется при расчёте ворот большой ширины, когда защитная створка будет изготавливаться с применением теплоизоляционных материалов.

Распашные ворота

Конструкция распашных ворот является наиболее простой. Ворота разделены на две створки, которые открываются наружу влево и вправо. В одной из створок предусмотрена дверь или калитка для входа в гараж без открывания массивного полотна.

Распашные ворота не изменяют размеров проёма гаража

При расчёте параметров ворот используются стандартные надбавки по ширине и высоте. Безопасная ширина ворот должна быть на 70–80 см больше, чем ширина автомобиля, а высота проёма ворот — на 20 см больше высоты транспортного средства. Параметры автомобиля берутся из технического паспорта.

Для гаражей на два автомобиля лучше предусмотреть два рабочих проёма с распашными воротами. Это связано с тем, что тяжёлая конструкция защитной створки будет нагружать крепёжные и поворотные элементы. В итоге узлы крепления просядут, а геометрия ворот будет нарушена.

Расчёт параметров ворот для грузовых автомобилей

Расчёт размеров гаражных ворот для габаритных и грузовых автомобилей выполняется по аналогичным формулам с использованием своих добавочных значений. За расчётные данные берётся ширина и высота транспортного средства, которое планируется парковать в гараже.

Габаритные размеры грузового автомобиля с открытым кузовом

Далее к данным параметрам прибавляются добавочные значения, рекомендуемые для автомобилей данного класса. Они указаны в таблице. Минимальное пространство между грузовым транспортом в момент одновременного выезда должно составлять не менее 0,7 м.

Таблица: добавочные значения длины и ширины проёма гаража для грузовых автомобилей

Заезд в одной плоскости с полом гаража
Длина автомобиляШирина автомобиляДобавочная величина
6–8 м2–2,5 м1 м
8≥ м2,5≥ м1,2 м
Заезд под углом к плоскости гаража
6–8 м2–2,5 м1,5 м
8≥ м2,5≥ м1,8–2 м

Пример расчёта проёма под установку распашных ворот

В качестве примера рассчитаем параметры распашных ворот для автомобиля высотой 2,4 и шириной 2 м:

  • высота — H ≥ 2,4 + 0,2 = 2,6 м;
  • ширина — L ≥ 2 + 1 = 3 м.

Если на грузовую машину планируется установка закрытого тентованного или металлического кузова, то расчётная высота измеряется относительно наивысшей точки на корпусе. Аналогичный подход используется для микроавтобусов и семейных автомобилей.

Расчёт параметров проёма и ворот обязательно выполняется на этапе проектировки гаража. Это позволит предусмотреть технические особенности ворот и поможет рассчитать оптимальные параметры для конструкций разного типа. После постройки гаража проём приобретёт законченный вид и дополнительно расширять его будет нежелательно, так как это приведёт к ослаблению несущей конструкции.
