Подключение и монтаж светодиодных лент 12В / 24В

Имея опыт с 2010 года в монтаже светодиодного освещения, мы знаем как правильно монтировать светодиодную ленту.

Не монтируйте светодиодную ленту, не выполнив следующее 6 шагов:

1. Проверьте параметры ленты, партию, BIN

Маркировка светодиодной ленты, партия, BIN

Если светодиодной ленты куплено несколько упаковок, то проверьте характеристики на всех упаковках: название, питающее напряжение, цвет свечения, партию BIN (BIN — отвечает за микро оттенок свечения каждого светодиода). Кстати у профессиональных лент на конце питающего провода наклеена бирка, на которой дублируются её параметры.

ВНИМАНИЕ! Если Вы, наклеив ленту обнаружите несветящиеся светодиоды, или лента из двух пачек будет отличаться по оттенку свечения, то вернуть в магазин её уже не сможете! Гарантия распространяется на срок службы, потерю яркости светодиодов за определённое время, поэтому всегда проверяйте светодиодную ленту до установки!

2.

Проверьте визуально на предмет повреждения или заводского брака ленты Дефекты светодиодной ленты

Проверьте визуально, нет ли механических повреждений, все ли целы светодиоды, чип-резисторы, пропаяны соединения? Полностью ли проклеен двухсторонний скотч на обратной стороне ленты?

Совет мастера! Если есть открытые токопроводящие контакты в местах спайки, то заклеите их изолентой.

3. Подключите ленту к блоку питания и посмотрите, все ли горят светодиоды?

Не светятся три светодиода на ленте

ВНИМАНИЕ! Не оставляйте светодиодную ленту намотанную в катушке включенной более чем на 60 секунд, от перегрева она может испортиться и даже загореться, устроив пожар!

Совет мастера! Если лента на 12В, и у Вас есть АКБ от шуруповёрта, то для удобства и быстроты проверки ленты можно использовать его.

4. Подготовьте провода для подключения ленты к блоку питания (диммеру, контроллеру).

Провода для подключения LED ленты

Для подключения светодиодной ленты длинной до 5 метров достаточно провода ШВВП 2Х0,5мм или ШВВП 2Х0,75мм. Если ленты много и она мощная, то тогда применяются провода с большим сечением жил 1,5мм — 4.0мм.

Часто задают вопрос: Зачем такие толстые провода для подключения, ведь светодиодная лента потребляет очень мало?

Да, верно, 1 метр ленты потребляет мало, но когда например для подсветки потолка по периметру требуется 20-25 метров ленты, то суммарная мощность получается большая — 200-400Вт, поэтому надо использовать провода с большим сечением!

Совет мастера! Лучше взять провод с запасом по сечению, чем сэкономить! По тонким проводам идёт падения напряжения, они греются и на ленту приходит заниженное напряжение питания, из-за этого лента светиться не в полную силу!

5. Посмотрите параметры ленты, блока питания, диммера, контроллера, всё ли соответствует и рассчитано с запасом?

Выходная мощность блока питания должна быть больше суммарной мощности подключаемой ленты на 20-25%.
Мощность управляющих блоков диммера, контроллера, усилителя должна быть не менее суммарной мощности подключаемой ленты.
Все комплектующие должны быть на одно напряжение, к примеру если светодиодная лента на 12В то и блок питания, диммер, контроллер тоже должны быть на 12В.

6. Для монтажа светодиодной ленты подготовьте необходимый инструмент:

Инструмент для монтажа LED ленты
  • паяльник, мощностью не более 25Вт,
  • припой свинцовый с канифолью диаметром 1,0мм-2,0мм. (например ПОС-61),
  • канифоль сосновую или неактивный флюс на спиртовой основе,
  • изоленту или термоусадочную рубку для изоляции проводов,
  • ножницы для отрезания ленты, кусачками можно повредить светодиоды,
  • кусачки для откусывания и зачистки проводов,
  • очиститель, уайт-спирит, спирт технический и салфетки для обезжиривания,
  • тестер для проверки напряжения на ленте,
  • если работы на высоте то еще потребуется стремянка.

Отлично! Теперь Вы знаете, что надо для монтажа ленты! Еще немного теории и Вы станете специалистом!

Как и на что клеить светодиодную ленту?

Светодиодную ленту монтируют на гладкую, чистую и сухую, обезжиренную поверхность!
Светодиодная лента с питанием 5В, 12В или 24В имеет на обратной стороне клеевую основу 3М, исключением является только лента на 220В, она без клеевой основы!
Перед наклейкой обязательно обезжирьте поверхность Уайт спиритом или любым другим обезжиривателем и дайте просохнуть.

Клеить светодиодную ленту удобно на себя, видя её направления, прижимая пальцами между светодиодов, на сами светодиоды нажимать не стоит, так как можно замазать поверхность кристаллов или повредить их.

Для надежного прилипания, после монтажа светодиодной ленты, рекомендуем её включить на 20-30 минут, что бы она немного прогрелась, а затем прожать повторно.

Для увеличения срока службу, светодиодную ленту лучше клеить на алюминиевую полосу или профиль. Алюминий хорошо отводит тепло от светодиодной ленты, не давая её перегреваться при продолжительной работе.

Замечание светомастера! Бюджетная лента имеет слабую клеевую основу, и во время монтажа может отклеиваться, а профессиональная (Arlight) наоборот имеет сильную адгезию, и если вы её приклеили не правильно и захотите переклеить то её трудно отклеить, а часто она за собой отрывает обои, шпатлевку, краску!

Светомастер советует! Если лента отклеивается, воспользуйтесь суперклеем, просто капнув в место где не держится светодиодная лента.

Правильное подключение светодиодной ленты к блоку питания, диммеру, контролеру.

При монтаже светодиодной ленты отрезком до 5 метров, не возникает ни каких проблем, подключаем к блоку одним проводом.

Если длинна светодиодной подсветки в одном месте установки более 5 метров, то необходимо сначала распланировать схему подключения отрезков ленты и план прокладки проводов к ним, так как каждый отрезок ленты должен подключаться отдельно.

При покупке в нашем магазине, предоставив план помещения, дизайн проект установки светодиодной подсветки, мы грамотно распланируем схему подключения ленты и трассы прокладки проводов, сэкономив Ваше время и обезопасим от ошибок, которые могут появиться во время монтажа!

ВНИМАНИЕ! Справочная информация.

  • Светодиодную ленту с питанием 12В или 24В и мощностью не выше 15Вт на 1 метр, подключать с одной стороны одним отрезком более 5 метров не рекомендуется! На последующих метрах будет потеря напряжения и видимая потеря яркости с каждым следующим метром!
  • Светодиодную ленту отрезком не длиннее 5 метров с питанием 12В или 24В и мощностью 15Вт — 25Вт на 1 метр, надо уже подключать с двух сторон!
  • Светодиодную ленту с питанием 24В и мощностью свыше 25Вт на 1 метр, отрезком до 2-х метров можно подключать с одной стороны, а отрезок длинной 2-4 метра надо подключать с двух сторон. Если ленты больше 5 метров, то подключать даже с двух сторон запрещено, лучше её поделить на отрезки!

Совет светомастера! Светодиодную ленту одним отрезком длинной от 5 до 10 метров, можно запитать двумя способами:

  1. Подключить питающий провод в центре отрезка, и тогда ток пойдет равномерно в две стороны.
  2. Подключить ленту с двух концов.

Параллельное или последовательно подключение светодиодной ленты, как правильно?

Последовательное подключение светодиодной ленты. Рис.1Параллельное подключение светодиодной ленты. Рис.2

Светодиодная лента отрезком до 5 метров подключается последовательно, при условии что мощность ленты не более 15W/m (Рис.1)

Если суммарная длинна ленты более 5 метров, то подключать следует только параллельно, каждый отрезок отдельным проводом! (Рис.2)

Какие провода выбрать для подключения светодиодной ленты к блоку питания?

В зависимости от типа светодиодной ленты, для подключения требуются провода с 2-мя, 3-мя, 4-мя или 5-ю жилами! Сечения жил рассчитывается по таблице из ходя от мощности подключаемой ленты.

Для одноцветной ленты имеющей всего 2 контакта «+» (плюс) и «-» (минус), рекомендуем использовать ШВВП 2Х0,5мм ШВВП 2Х0,75мм или ПВС2Х0,75мм.
Жилу в изоляции коричневого цвета используем в качестве «+», а жилу синего цвета как «-«.

Для миксованной (мульти-белой) ленты имеющей 3 контакта «+» (плюс), «- CW» (минус холодного канала) и «- WW» (минус тёплого канала), рекомендуем использовать ПВС 3Х0,75мм или ПВС 3Х1,0мм. Жилу в изоляции коричневого цвета используем в качестве «+», жилу синего цвета как канал холодного, а жилу желто-зелёного цвета как канал теплого цвета свечения.

Для цветной RGB ленты имеющей 4 контакта «+» (плюс), «- R» (канал красного цвета), «- G» (канал зелёного цвета) и «- B» (канал синего цвета), рекомендуем использовать ПВС 4Х0,75мм или ПВС 4Х1,0мм.
Для удобства жилу в изоляции чёрного цвета используем в качестве «+», жилу коричневого цвета как канал красного цвета (RED), жилу желто-зелёного цвета как канал зелёного цвета (GREEN), а жилу синего цвета соответственно как канал синего цвета свечения (BLUE).

Для мульти цветной RGB+W ленты имеющей 5 контактов «+» (плюс), «- R» (канал красного цвета), «- G» (канал зелёного цвета), «- B» (канал синего цвета) и «- W» (канал белого цвета), рекомендуем использовать ПВС 5Х0,75мм или ПВС 5Х1,0мм.
Для удобства жилу в изоляции чёрного цвета используем в качестве «+», жилу коричневого цвета как канал красного цвета (RED), жилу желто-зелёного цвета как канал зелёного цвета (GREEN), жилу синего цвета как канал синего цвета (BLUE), и соответственно жилу белого цвета как канал белого цвета свечения (WHITE).

Категорически не рекомендуем использовать для подключения светодиодной ленты витую пару — «Витуху». У данного провода, тонкие жилы сечением около 0.2 кв.мм, так как предназначен для подключения интернета.

Как подключать провода к светодиодной ленте?

Большая часть светодиодных лент снабжены хвостиками для подключения с двух сторон, бюджетные ленты имеют очень тонкое сечение проводков 0,10-0,15мм, а профессиональные больше 0,25-0,75мм, это зависит от мощности ленты и совести производителя.

Обычно монтируя светодиодную ленту, её подключают как раз через эти тоненькие хвостики, которые предназначены для проверки при продаже или перед монтажом. Если проводки тонкие, то мы рекомендуем их отпаять и подключить ленту сразу к проводу который идет от блока питания или диммера, контролера.

Для подключения светодиодной ленты продаются коннекторы с небольшим отрезком провода 10-15см, опять таки сечение этих проводков маленькое, и они предназначены в основном для быстрого подключения отрезков маломощных светодиодных лент длиной не более 2-3 метра. В профессиональном монтаже их не стоит использовать, наши монтажники подключают светодиодную ленту только, методом пайки, это надежно и так же быстро!

Совет светомастера! При пайки проводов к светодиодной ленте, рекомендуем пользоваться только канифолью или неактивным флюсом, паяльную кислоту использовать ЗАПРЕЩЕНО! Оставшиеся от кислоты остатки со временем разъедают медные контакты ленты, выводя её из строя.

Чем и где разрезать светодиодную ленту на 12В или 24В?

Светодиодная лента режется на отдельные сегменты в местах, где нанесена поперечная полоса с изображением ножниц.
Светодиодная лента с питающим напряжением 12В режется отрезками кратно 25мм, 50мм, лента на 24В режется большими отрезками кратно 50мм, 100мм. Бывают ленты с нестандартной длинной реза, например: 13,9мм 1 светодиод, 71.43мм, 7 светодиодов.

Если отрезать светодиодную ленту где попало, не пометке, то последняя секция из нескольких светодиодов светиться не будет, так как оборвана электрическая цепь сегмента.

Совет светомастера! Светодиодную ленту отрезать лучше ножницами, на некоторых видео в Ютубе можно увидеть как мастер откусывает ленту бокорезами или кусачками, это не безопасно, так как толстыми краями можно повредить светодиоды или чип резисторы на ленте.

Как согнуть светодиодную ленту на 90 градусов, без пайки?

Светодиодную ленту лучше не гнуть под каким либо углом, так как можно порвать токопроводящие дорожки или повредить элементы расположенные на ленте, светодиоды и резисторы.

Для подключения двух отрезков под различным углом лучше воспользоваться пайкой или двухсторонним коннектором (если подключаемый отрезок не большой длинны).

Как починить светодиодную ленту, если нечаянно повредили при монтаже?

Ремонт светодиодной ленты

Если при монтаже Вы нечаянно повредили светодиодную ленту, то её можно попробовать починить.

Самый надёжный вариант ремонта ленты, это вырезать нерабочий сегмент и спаять, если лента уже наклеена, то так же вырезать сегмент и вклеив новый припаять его с двух сторон.

Как подключить светодиодную ленту 12 вольт к 24 вольт?

Есть две основные причины выхода из строя светодиодной подсветки:

  • не качественные светодиоды и блоки питания
  • не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово.

Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

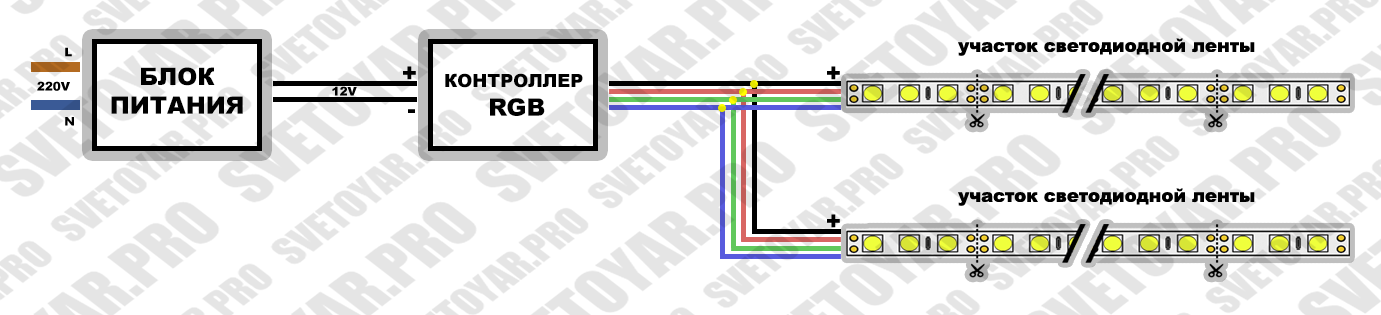

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Содержание

  1. Подключение светодиодной ленты
  2. Подключение блока питания
  3. Монтаж и пайка проводов на светодиодной ленте
  4. Смотрите также:

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

  • бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
  • трехжильный кабель ВВГнг-Ls сечением 1,5мм2
  • блок питания
  • диммер и пульт управления
  • монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

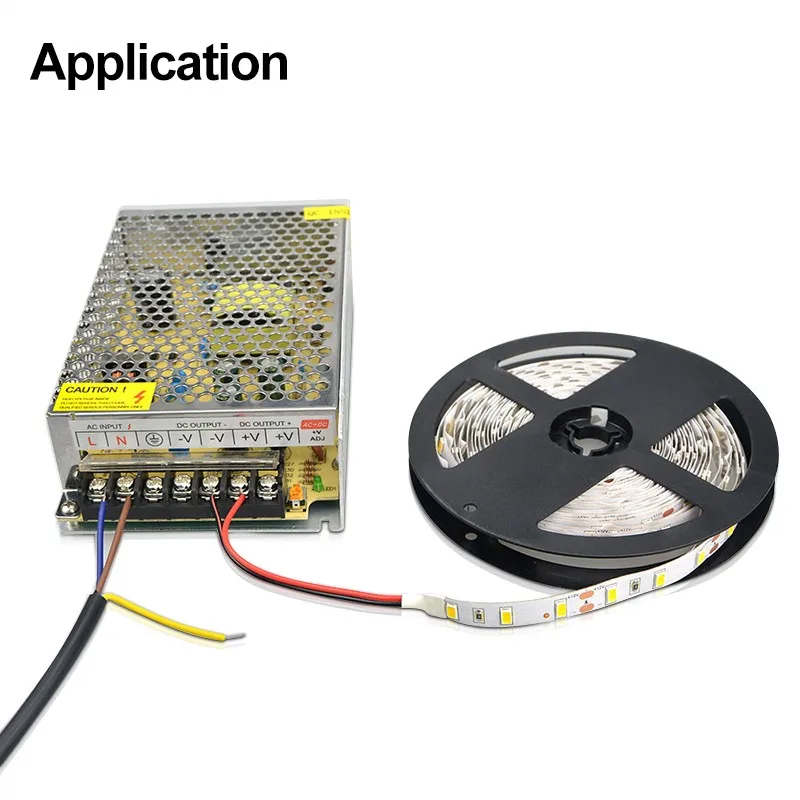

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

  • фазный провод подсоединяете к разъему L
  • жилу синего цвета — нулевую, к клемме N
  • желто-зеленую — к клемме обозначенную как Pe или значком заземления

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

  • отмеряете и отрезаете необходимого размера провода
  • зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

  • на клеммы V- заводятся жилы черного цвета

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Главная > Видео > Переделка светодиодной ленты с 12В на 24В

  • Электронные компоненты
  • Измерительные приборы
  • Оптоэлектроника
  • Кнопки, переключатели, разъемы, реле
  • Паяльное оборудование
  • Инструмент
  • Расходные материалы
  • Корпусные и установочные изделия
  • Блоки и элементы питания
  • Провода, шнуры, кабели
  • Домашняя техника и электроника
  • Компьютерное и офисное оборудование
  • Средства разработки, конструкторы, модели

Опубликовано 26.01.2013 Ведущий Виталий Дудкин

диод, лампа, светодиод

Светодиодные ленты на 12В очень распространены и купить их просто, менее распространены ленты на 24В. И если вам требуется лента именно на такое напряжение, найти ее сразу возможно будет не так просто. Но можно найти выход и приспособить ленту на 12В для питания напряжением 24В. Это сделать совсем просто и быстро …

Смотрите также:

Аккумуляторные светодиодные фонари с динамо-машиной

Датчик движения, принцип работы

Автомобильный пылесос с функцией сбора воды

Изобретение микроволновой печи

TM Programmer, программатор для копирования электронных ключей

Мне уже приходилось

об особых требованиях, предъявляемых к монтажу светодиодных лент,в особеннсти сверхъярких LED лент большой мощности. Однако, учитывая, что в интернете в последнее время получили распространение множество всяких инструкций на этот счёт, зачастую не дающих необходимых объяснения и поэтому понимаемых превратно, появилась необходимость ещй раз вернуться к этому вопросу.

Рекомендации по подключению светодиодных лент повышенной мощности При монтаже систем освещения на основе светодиодной ленты, часто возникает вопрос о том, как следует соединять отдельные участки LED ленты, питаемые от одного источника. В интернете можно найти множество рекомендаций на эту тему, но, к сожалению, именно на основе таких советов часто возникают недоразумения, основанные на неверном понимании материала.
Чтобы лучше понимать существо вопроса, полезно знать, как внутри светодиодной ленты соединены составляющие её элементы.

Рис. 1. Типичные электрические схемы светодиодной ленты Электрическая схема простейшей 12 вольтовой одноцветной LED ленты на основе маломощных светодиодов (например типа 3528) приведена на рис.1 а). Как видим, лента состоит из параллельно соединённых элементарных цепочек, содержащих три последовательно соединённых светодиода и один балластный резистор. Отметим, попутно, что обозначение типа светодиода несет в себе информацию о размерах его корпуса (3528 – 3,5мм х 2,8мм, 5050 – 5мм х 5мм, и т.д.). Сопротивление балластного резистора подбирается таким образом, что бы при приложении напряжения питания (в данном случае 12 В), через цепочку светодиодов протекал ток требуемой для нормальной работы светодиода величины. Если ток окажется выше, то светодиоды будут светить ярче нормы, но очень недолго, так как повышенный нагрев приведёт к быстрой деградации (потери яркости), если же ток окажется меньше номинала, то яркость светодиода существенно уменьшится. Ленты, рассчитанные на питание 24 вольта, отличаются только тем, что в последовательную цепочку включают не три, а шесть светодиодов.

Немного сложнее, но в принципе совершенно аналогично, устроены LED ленты с более мощными светодиодами (5050, 5060, 5630…). Отличие заключается в том, что эти светодиоды составные, в одном корпусе находится три отдельных излучающих кристалла. Соответствующая электрическая схема приведена на рис. 1 б). Здесь хорошо видно, что лента всё равно состоит из таких же параллельно соединённых цепочек. Кстати, нарезка лент на отдельные куски, производится таким образом, чтобы целостность цепочек светодиодов не нарушалась. Из схем видно, что понятие «последовательное» соединение (в электрическом смысле) к цепям светодиодной ленты, вообще, не применимо. Как бы мы не соединяли отдельные отрезки ленты, параллельно к выходу блока питания, или «последовательно», питая один отрезок от другого, все светодиодные цепочки будут соединены параллельно.Рассмотрим теперь непосредственно требования, которые следует учитывать при выборе блоков питания и способа присоединения отдельных отрезков светодиодной ленты к ним. 1. Мощность блока питания должна быть не меньше суммарной мощности отрезков подключаемой к нему ленты. Обычно рекомендуют делать запас мощности блока питания в 15%, это полезно, в любом случае такой запас увеличивает шансы на сохранение работоспособности системы, например, при скачках напряжения питания в сети. 2. Блоки питания выбирают, исходя из возможности их расположения как можно ближе к самой светодиодной ленте. Если конструкция, в которую устанавливают ленту, не позволяет спрятать там же крупногабаритные блоки питания, можно разделить LED ленту на отдельные группы, запитываемые каждая от своего собственного блока. В том случае, когда блоки питания располагаются на некотором расстоянии от ленты (иногда значительном), возникает совершенно самостоятельный вопрос о расчете требуемого сечения проводов между блоком и лентой. Этот вопрос выходит за рамки данной статьи, но следует помнить, что здесь необходимо учитывать, как мощность нагрузки, так и расстояние.

3. Поскольку все элементарные цепочки в ленте соединены параллельно, может показаться, что способ соединеия отрезков ленты между собой не имеет значения, на самом деле, это совершенно не так. Дело в том, что идущие вдоль всей ленты проводники, к которым, собственно, и подключаются элементарные цепочки, обладают электрическим сопротивлением, вследвие чего, напряжение на концах элементарной цепочки снижается по мере удаления от блока питания. Это, естественно, приводит к снижению рабочего тока и, соответственно, яркости свечения светодиодов по мере удаления от блока питания.Самый простой способ избежать неравномерности яркости заключается в том, что отрезок ленты следует запитать с двух концов, так сказать, закольцевать его, как показано на схемах рис. 2. а) и б).

Рис. 2. Варианты схемы монтажа яркой LED ленты с закольцовыванием

Для разных лент длина, требующая закольцовывания, оказывается различной. Какие-то ленты можно объединять в единые шлейфы длиной до 15 метров, в то время как у других лент уже на 5-ти метровом отрезке можно заметить значительную разницу в яркости свечения по длине. В табл.1 приведены данные по длинам, требующим подключения с двух сторон для лент разной мощности. Таблица составлена на основании опыта эксплуатации лент марки GLS / ГАЛС, представленных на данном сайте. Следует обратить внимание на то, что при прочих равных условиях ленты, рассчитанные на напряжение питания 24 В, выгодно отличаются от лент такой же мощности, но с питанием 12 В. Это объясняется тем, что у ленты 24 В, суммарный ток по токоведущим шинам оказывается в 2 раза меньше (при том, что рабочие токи светодиодов одинаковые).

Табл. 1 Предельно допустимые длины отрезков светодиодной ленты марки GLS / ГАЛС

Можно ли считать эту таблицу универсальной? К сожалению, нет. Здесь всё зависит от добросовестности производителя. Если при производстве ленты сильно сэкономить на ширине и/или толщине токоведущих дорожек, неравномерность свечения может оказаться гораздо более значительной. Поэтому, при приобретении ленты, имеет смысл обратить внимание на возможные отличия в яркости свечения первых и последних светодиодов в бобине. При этом нежелательно смотреть прямо на светящиеся площадки светодиодов, из-за их высокой яркости можно не уловить разницы. Гораздо правильнее направить излучение светодиодов на рассеивающую поверхность и оценивать на глаз уже разницу в освещённости этой поверхности. 4. Если длина шлейфа светодиодной ленты, питаемого от одного источника, больше длины, приведённой в табл. 1, то можно подключать отрезки ленты по схеме на рис. 3. Здесь реализован тот же принцип, что и в предыдущем случае, но каждый отрезок ленты допустимой длины запитывается самостоятельно с двух сторон с помощью дополнительных проводов, проложенных вдоль ленты.

Рис. 3. Электрическая схема монтажа длинных участков светодиодной ленты

Подключение светодиодной ленты к сети 220В и блоку питания 12В и аккумуляторной батарейке || AxiomPlus

  • Подключение в 220В с блоком питания
  • Автономное питание от батареек или АКБ
    • Питание от батареек — самый сложный вариант
    • Подключение к блоку-держателю
    • Подключение к любому аккумулятору
  • Тонкости подключения RGB-ленты
  • Как правильно резать ленту
  • Какой профиль нужен для монтажа
  • Основное отличие алюминиевых от пластиковых профилей
  • Порядок монтажа
  • Припаивание проводов
  • Сращивание обрезков
  • Защита от пыли и влаги

В отличие от светодиодных ламп, LED ленты, как правило, не подключаются в бытовую электросеть напрямую. Для этого нужны блоки питания (далее БП), которые преобразовывают переменный ток 220В в постоянный с напряжением 12В или 24В (для RGB). При выборе БП нужно ориентироваться на его технические параметры: выходящее напряжение (В), силу тока (А) и мощность (Вт).

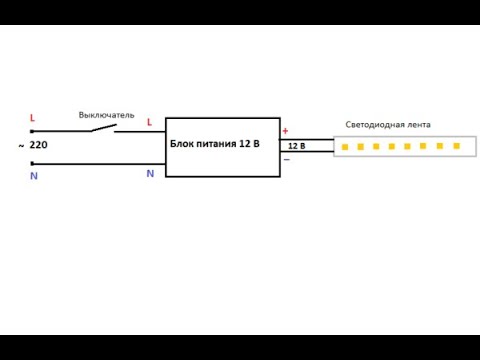

Подключение в розетку 220В с блоком питания

Для эффективной эксплуатации номинал БП должен на 20% превышать суммарную мощность светодиодов, которая зависит от их типа и концентрации на погонный метр. Наиболее распространенные два типа светодиодов: SMD 3528 и SMD 5050 — легко отличаются по размеру и форме.

Перед началом расчета, кроме маркировки SMD нужно знать количество светодиодов на метр, а также их мощность. Производитель всегда указывает данную информацию в паспорте либо на коробке. Для удобства можно воспользоваться таблицей.

И так, давайте произведем расчет на примере LSR-3528B60-4.8-IP65-12V IEK-eco. Исходя из расшифровки наименования, здесь используются SMD 3528, в одном метре их 60 шт., а мощность погонного метра — 4,8 Вт. В одной бухте 5 метров, а это значит, что мощность цепи будет равна:

4,8 Вт/м × 5 м = 24 Вт.

Если добавить еще 20% запаса мы получим:

24 Вт + 24 Вт × 0,2 = 28,8 Вт.

Тип Кол-во/м Мощность, Вт/м
SMD 3528 60 4,8
SMD 3528 60 7,2
SMD 3528 240 16
SMD 5050 60 7,2
SMD 5050 60 14
SMD 5050 120 2,5

Значит тут оптимальным будет блок питания на 36 Вт.

При выборе дополнительного оборудования (например, контроллера или усилителя для RGB) может понадобиться значение силы тока.

Для расчета воспользуемся формулой

I=P/U,

где P — электрическая мощность, а U — напряжение:

28,8 Вт/12 В = 2,4 А.

Другой пример: Нам нужно подключить 10 метров диодов LSR-3528B60-4.8-IP65-12V IEK-eco (2 шт.). Как не странно, в этом случае возможно два варианта подключения:

Схема параллельного подключения к одному адаптеру

Схема питания от двух адаптеров

Если во втором случае Вам просто достаточно подключить два БП на 36 Вт, то в первом — необходим более мощный БП. И так, если одна пятиметровая лента обладает мощностью 28,8 Вт, то две при параллельном подключении достигнут общей мощности:

(24 Вт × 2) + 20% запаса = 57,6 Вт.

Сила тока при этом будет достигать:

57,6 Вт /12 В = 4,8 А.

При параллельном подключении десяти метров отлично подойдет блок питания на 60Вт.

Автономное питание ленты от батареек или аккумулятора

Зачастую такой вид питания используют, когда нет возможности (или необходимости) подключаться к электросети, например для внутренней подсветки шкафчика. В качестве ИП можно использовать, как пластиковый корпус с батарейками, так и даже батарею от старого мобильного телефона или ноутбука. И так, вариантов питания может быть несколько:

  1. От двух батареек АА на 1,5В;
  2. От корпуса с батарейками 12В или кроны 9В;
  3. От аккумулятора.

Питание от двух пальчиковых батареек типа АА на 1,5В

Это, пожалуй, самый сложный вариант, так как для его реализации нужно виртуозное владение паяльником.

Чтобы освещение работало не от 12В, а батареек (2 х 1,5В = 3В) необходимо разомкнуть последовательные контакты. Для этого нужно сделать разрез выше обозначенного места и выпаять резистор. Далее каждый светодиод необходимо соединить проводниковой жилой таким образом, чтобы оголенная часть проводов не коснулась контактов от извлеченного резистора — их можно закрыть кусочком изоленты, иначе будет замыкание цепи и жилка перегорит. В итоге мы получим несколько светодиодов подключенных параллельно.

Подключение к АА батарейкам — это чисто любительский вариант, и он может не всегда работать. Поэтому, при подключении в быту, лучше подумать над более надежным источником питания.

После, просто припаиваем провода к специальному корпусу с батарейками и тумблеру для расцепления (как правило, готовый корпус-отсек и тумблер можно приобрести на местном радиорынке). Корпус должен быть рассчитан на последовательное подключение двух АА батареек.

При необходимости можно подключить и несколько лент к батарейкам, но все равно сначала нужно разомкнуть контакты, разрезав их выше обозначенного маркером места, а затем соединить параллельно жилой или проводом.

Подключение к батарейке на 9В и 12В

Данный вариант проще предыдущего, так как в нем не нужно проводить особых манипуляций. Для начала, просто отрежем участок нужной длины по контактной разметке. Затем, есть два варианта:

  • Соединить последовательно два корпуса с батарейками (8 батареек при последовательном соединении будут давать напряжение в 12В):

2 корпуса × 4 батарейки × 1,5В = 12В;

  • Или подключить к кроне (9В).

Добавляем в цепь тумблер и получаем готовое автономное освещение. Далее монтируем все в удобном месте с помощью двустороннего скотча.

Несмотря на то, что лента SMD 3528 рассчитана на напряжение 12 В, но будет работать и от меньшего напряжения кроны, но светить будет не так ярко.

Подключение питания от аккумулятора

Главное преимущество данного варианта заключается в возможности подзарядки. И так, в нашем случае могут быть 2 типа батарей:

  • телефонная;
  • для ноутбука.

Исходя из того, что в большинстве мобильных батарей напряжение находится в диапазоне 3-3,7В для питания цепи нужна схема подключения аналогична первому варианту. Корпус для батареи можно сделать самому из подручных средств, главное правильно подключить полюса.

Если в доме есть лишняя батарея от ноутбука, можно монтировать автономное освещение по схеме второго варианта (питания от 12В).

Но, здесь есть один нюанс: батареи у разных ноутбуков могут иметь различное напряжение, и чем оно выше, тем ярче свет. Поэтому, рекомендуется брать батарею с номиналом не ниже 9В и не выше 12,5В.

Популярные номиналы напряжения батарей ноутбуков Воспроизводимый свет
7,2В очень тусклый и почти незаметный
7,4В
10,8В средний, на половину яркости
11,1В яркий
14,4В очень яркий и опасный для светодиодов
14,8В

При слишком высоком напряжении, светодиоды будут перегреваться, а срок их эксплуатации значительно сократится.

Подключение RGB-ленты

Большинство светодиодных RGB-лент уже комплектуются БП и контроллером. Не зависимо от контроллера, подключение всегда происходит по одной и той же схеме. Разъемы питания, как правило, обозначены символами «V+» и «V-».

К силовому контакту принято подключать красный провод, к нейтральному — черный. (Сечение проводника должно быть не менее 1,5 мм²).

Для подключения RGB используются 4 разъема:

  • R (Red) — управление красным светом;
  • G (Green) — контроль зеленого света;
  • B (Blue) — синий свет;
  • V+ — общий провод.

Для подключения двух пятиметровых RGB-лент можно использовать, как один контроллер, так и два.

В первом случае главное, чтобы мощность контроллера была на 20-30% выше суммарной мощности диодов.

Во втором случае — с применением дополнительного БП и RGB-усилителя главное — не перепутать провода. Для удобства, разъемы на нем обозначены, как «Input» (входные) и «Output» (выходные). Такая схема обойдется дороже, но в ней есть весомые преимущества:

  • Меньше габариты БП, так как их номинал ниже;
  • Можно подключить любые контроллеры, находящиеся в продаже;
  • Гибкая схема, которую при необходимости можно расширить.

Как правильно резать светодиодную ленту

Соединить нарезанные участки можно с помощью коннектора или пайки. Как правило, с лицевой стороны уже есть припаянные короткие проводки.

Необходимую длину нужно нарезать только по специальному маркеру.

Самый дешевый и надежный способ соединения — припаивание. Паять нужно очень аккуратно, удерживая жало паяльника возле контакта не дольше 2-3 секунд, так как конструкция полотна подвержена разрушению от сильного нагревания.

Не каждый профиль подойдет для монтажа

Для монтажа используются специальные профили с оптическими элементами (линейными линзами) с углом рассеивания света до 90°, которые могут быть прозрачными или матовыми.

Крепится при помощи специальных креплений, клея или саморезов, на концах устанавливаются заглушки, а на вводе — специальная крышка с отверстием для провода.

Лучше алюминиевые или пластиковые?

Алюминиевый — самый популярный и универсальный вариант, применяемый в интерьере. Используется в основном для подсветки потолочного плинтуса. Обладает прочной конструкцией, быстро и легко монтируется. Отличается повышенной теплопроводностью.

Пластиковый (поликарбонатный) — обладает эластичностью и повышенной стойкостью к механическим воздействиям и климатическим условиям (влаге, температуре). Продаются поликарбонатные корпуса в двух исполнениях: прозрачные и матовые (белые). Может использоваться для подсветки конструкций общественных зданий или торговых залов.

Порядок монтажа LED ленты в разные профили

При установке ленты в алюминиевый профиль необходимо обратить внимание на то, чтобы его длина была равна длине ленты. Монтаж производится в следующей последовательности:

  1. Устанавливаем профиль при помощи креплений;
  2. Снимаем защитную оболочку с обратной стороны ленты, затем аккуратно и плотно наклеиваем ее на профиль;
  3. Припаиваем проводки и закрываем корпус крышкой;
  4. Выводим провода и подключаем их к БП.

При монтаже в пластик необходимо соблюдать такую последовательность:

  1. Прикладываем профиль к стене и маркером делаем разметку, где нужно сверлить дырки для крепления;
  2. Отступив 2-3 см от края, дрелью просверливаем дыры на необходимую глубину. Для этого используется сверло диаметром 8 мм (для бетонной стены — специальное сверло по бетону) (угловой корпус из поликарбоната монтируется клеевым способом).
  3. Устанавливаем дюбеля и прикручиваем профиль;
  4. Далее, предварительно сняв защитную оболочку, плотно приклеиваем ленту к корпусу и закрываем его крышкой.
  5. Выводим провода и подключаем их к БП.

Припаивание проводов к контактам

Для соединения используются тонкие медные провода сечением 0,5 мм². Перед припайкой их нужно залудить.

Перед лужением с конца провода нужно снять 8-10 мм изоляции, затем оголенную часть смазать канифолью и паяльником нанести на нее слой припоя. Если провод многожильный, припой наносится таким образом, чтобы его часть затекла под изоляцию — тогда тоненькие жилки не будут ломаться при изгибе. После лужения конец необходимо обрезать до 3 мм.

Легким прикосновением жала паяльника подсоединяем проводник к контактной площадке. Чтобы предотвратить короткое замыкание сразу же проверяем, не соединились ли соседние контактные площадки. Место соединения необходимо изолировать по старинке изолентой или аккуратно термоусадочной трубкой.

Сращивание обрезков

Как правило, при монтаже получается много обрезков слишком короткой длины.

Общая длина сращиваемых участков не должна превышать 5 метров, иначе на конце с противоположной от токопроводящих жил стороны будет падать напряжение, и светодиоды будут тускло светить.

На ровных участках поверхности сращивание делают без проводников. Для этого контактные площадки на обоих концах необходимо залудить. С внутренней стороны нужно аккуратно снять пленку, под ней Вы увидите еще несколько контактных площадок. Припаивать нужно, как с внутренней, так и внешней стороны, затем место соединения необходимо изолировать.

Для более надежного соединения и защиты места спайки от механического воздействия используются специальные пластиковые коннекторы. Кроме того, это отличное решение для монтажа в труднодоступных местах.

Защита от пыли и влаги

Уровень пылевлагозащиты может быть обозначен, как IP20 (незащищенные) или IP44 и выше — влагозащищенные ленты. В рабочей зоне на кухне или при подсветке аквариума на светодиоды может случайно попасть вода, поэтому возможны два варианта решения:

  • Выбор высокого уровня пылевлагозащиты;
  • Использование дополнительного защитного оборудования для IP20.

Самый простой способ дополнительной защиты — с помощью термоусадочной трубки и герметика. При этом главное подобрать трубку правильного диаметра, чтобы лента в нее свободно входила. Для 100% защиты от попадания влаги концы труб рекомендуется запаять строительным феном. Аналогичным образом можно защитить и наружную подсветку, как например, праздничную иллюминацию фасада дома.

В местах с высоким риском попадания воды, например возле бассейна, джакузи или фонтана рекомендуется брать модели с пылевлагозащитой не ниже IP65, а для подводного освещения — IP68 покрытую силиконом..

Удобство и простота монтажа позволяют реализовать любые дизайнерские решения. Все зависит только от Вашей фантазии.

Светодиодная лента и комплектующие которые уже покупали для подключения

Автор: Владислав

Что такое падение напряжения? Расчет сечения провода светодиодной ленты 12 В для больших тиражей

Одним из наиболее важных моментов, который следует учитывать при установке светодиодных лент, является эффект так называемого « падения напряжения ». В цепях постоянного тока напряжение постепенно падает по мере прохождения по длине провода (или по светодиодной ленте). Таким образом, с каждым футом провода доступное напряжение на каждом футе постепенно уменьшается по длине провода. Это может привести к тому, что один конец вашей ленты будет ярче, чем другой конец.

Советы, как избежать падения напряжения в светодиодных лентах:

Есть несколько способов избежать падения напряжения в некоторых ситуациях. Величина падения напряжения будет варьироваться в зависимости от марки и потребляемой мощности светодиодных лент. Светодиодные ленты на 12 В будут терять напряжение быстрее, чем ленты на 24 В, поэтому, если вы хотите, чтобы они работали дольше, чем 40 футов, мы рекомендуем использовать ленты на 24 В.

Во избежание падения напряжения:  Разделите длинные полосы светодиодных лент на более короткие полосы, затем подключите дополнительные « Параллельные ” провода от блока питания к каждой новой светодиодной ленте. Этот процесс можно повторять столько раз, сколько необходимо. Вы также можете проложить дополнительный провод от блока питания вдоль неразрезанной светодиодной ленты и присоединить его, когда начнет происходить падение напряжения. Просто убедитесь, что вы используете правильный калибр провода, как описано ниже.

Пример 1: несколько параллельных линий на больших расстояниях

Если вы хотите установить непрерывную линию светодиодных лент ColorBright™ длиной более 90 футов (12 В постоянного тока, 2,9Вт/фут) и/или используете еще более длинный провод от источника питания к удлинителю, используйте соединение « Parallel ».

Пример 2: Создайте параллельное подключение от источника питания и разделите трассы в разные стороны

Если вам нужно 60-футовое освещение светодиодной лентой в левой/правой части бара или патио (или чего-либо еще), мы рекомендуем установить источник питания в середине участка и иметь одну 30-футовую секцию, идущую от источника питания слева, и одну 30-футовую секцию, идущую справа. Опять же, это называется «параллельным» соединением.



Пример 3:  Использование отдельных источников питания в разных зонах

В аэропорту Лонг-Бич установлен 60-футовый участок наших светодиодных лент. полоса света. Они не хотели устанавливать блок питания посередине и включать свет в противоположных направлениях (выше в примере 2), поэтому они решили установить блок питания на противоположных концах 30-футовых трасс, чтобы создать 60-футовую трассу с отсутствие падения напряжения. Полоса не подключена посередине, и вы можете видеть, что нет видимого затемнения света (падения напряжения).



Как правильно определить сечение провода:

1. Рассчитайте общую длину провода от блока питания до светодиодной ленты.

2. Определите силу тока (ампер) в проводе. Для этого добавьте общую длину (метры) светодиодных лент, которые подключены к источнику питания, и умножьте на мощность на фут ленты (вы можете найти таблицу мощности на фут, нажав здесь ) ,

Пример:  Colorbright Изменение цвета RGB300 потребляет 4,4 Вт на фут. Если вы используете 16 футов. (16 x 4,4) = 70,4 Вт

3. Разделите общую мощность ваших полосок на 12 (при использовании полосок на 12 В), чтобы получить общий ток (ампер). Если вы используете ленты на 24 вольта, разделите на 24. Теперь у вас есть сила тока (ампер).

Пример 1 : 70,4 Вт разделить на 12 = 5,87 А
Пример 2 : 70,4 Вт разделить на 24 = 2,93 А

Диаграмма ниже.

Примечание: Сам провод потребляет ток. Если длина проволоки превышает общую длину полос, используйте следующую по толщине проволоку. На шкале AWG МЕНЬШЕ число указывает на БОЛЕЕ ТОЛЩУЮ жилу.

Для вашей защиты:

Не рекомендуется постоянно использовать какую-либо электронную схему на максимальной мощности. Для достижения наилучших результатов добавьте к своим расчетам дополнительную маржу в 20%. Например, если ваша общая потребляемая мощность составляет 100 Вт, добавьте 20% (Вт x 1,2) и примите, что это 120 Вт. Затем продолжайте выполнять расчеты для источников питания и калибров проводов. Это защитит вашу систему, продлит ее срок службы и сделает работу более безопасной.

Как бороться с падением напряжения на светодиодных лентах RGB (с изменением цвета):

ПРИМЕЧАНИЕ. Это также относится к одноцветным светодиодным лентам, в которых вы установили диммер после блока питания и перед лампами.

RGB-светодиоды с изменяющимся цветом имеют дополнительный шаг при рассмотрении «падения напряжения». Продаваемые нами 12-вольтовые RGB-ленты со 150 светодиодами на катушке могут работать в течение двух полных катушек (32 фута), прежде чем произойдет заметное падение напряжения (4 катушки на 24 В). Ленты RGB на 12 В с 300 светодиодами на барабане можно использовать только для одного целого барабана, прежде чем станет заметным падение напряжения (2 барабана на 24 В).

Контроллер RGB заставляет цвета изменяться. По сути, он посылает сигнал для управления светом. Когда вам нужно работать параллельно, но вы хотите одновременно управлять всеми источниками света RGB с одинаковыми цветами, вам нужно будет передать сигнал от первого запуска ко второму.

Усилитель используется, когда нужно передать сигнал с первого прогона на второй. Вот отличное видео, которое подробно объясняет это.

Отказ от ответственности : Перед выполнением любых электромонтажных работ проконсультируйтесь с профессиональным электриком. Эта страница не предназначена для использования в качестве профессионального совета, это всего лишь руководство.

Есть вопросы или комментарии по установке?

Наша команда дизайнеров будет рада вам помочь! Позвоните нам по телефону 1-844-FLEXFIRE или отправьте электронное письмо по адресу [email protected]

Подключение водонепроницаемых светодиодных лент

Главная | Учебники и информация по светодиодам | Учебники по светодиодам | Учебники по светодиодам — припайка провода к водонепроницаемой ленте

Водонепроницаемые светодиодные ленты являются таким универсальным продуктом благодаря тому, что их можно легко разрезать по заданным линиям разреза и соединить в любой точке между медными точками на светодиодной ленте. правильные торцевые заглушки и сильный клей. Следуйте этому руководству, чтобы получить инструкции по резке, подключению и повторной гидроизоляции вашей светодиодной ленты.

1.) Инструменты для пайки

Прежде чем пытаться припаять провод к светодиодной ленте, важно убедиться, что у вас есть необходимые инструменты для пайки. Мы рекомендуем использовать любой паяльник мощностью 30–60 Вт с регулируемой температурой и способный паять при температуре около 500–650 °F. Лучше всего использовать более мощный утюг, чтобы не тратить много времени на разогрев соединения, что может привести к повреждению компонентов. В то же время слишком горячий утюг также может повредить компоненты. Мы также рекомендуем использовать припой с тонким стержнем из канифоли и иметь влажную губку или подушечку для чистки жала паяльника.

2.) Гидроизоляционные инструменты

Важно иметь подходящие гидроизоляционные аксессуары для выполняемой вами работы. Мы используем силиконовый герметик RTV 4500 для наружного применения для приклеивания торцевой крышки и прецизионные микроножницы для обрезки силиконового корпуса водонепроницаемой ленты. Водонепроницаемая прозрачная термоусадка с двойными стенками является дополнительным аксессуаром для выполнения тяжелых соединений. Вы также можете найти наши торцевые заглушки для световых полос здесь.

3.) Разрезание светодиодной ленты

Всегда используйте острые ножницы, чтобы разрезать водонепроницаемую светодиодную ленту, тупые ножницы могут повредить печатную плату. Каждая водонепроницаемая лента будет иметь отметку между двумя парами медных контактных площадок. После того, как вы нашли эту линию разреза, вы можете отрезать светодиодную ленту до нужной длины. Убедитесь, что сделали чистый прямой срез, не создавая дополнительной нагрузки на печатную плату, так как это может сломать плату, что сделает секцию светодиодов непригодной для использования.

4.) Обрежьте ленту VHB на обратной стороне полосы

Чтобы обеспечить наилучшее уплотнение при установке торцевой заглушки, лучше всего снять ленту VHB с ленты. Удаление ленты создаст гораздо лучшую поверхность склеивания для правильного приклеивания силиконового герметика RTV 4500.

5.) Открытие медных контактных площадок для паяного соединения

Чтобы припаять провод к вашей водонепроницаемой светодиодной ленте, вы должны сначала срезать силиконовое покрытие, чтобы открыть медные контактные площадки на вашей светодиодной ленте. Используйте наши прецизионные ножницы или острое лезвие, чтобы отрезать силиконовый корпус, будьте очень осторожны, чтобы не прорезать печатную плату на светодиодной ленте. Мы рекомендуем отрезать только верхнюю половину силикона и оставить нижнюю половину для структурной поддержки.

6.) Лужение многожильного провода 18-22AWG

Когда паяльник достаточно нагреется, залудьте многожильный провод 18-22AWG, нанеся небольшое количество припоя непосредственно на многожильный провод. После того, как вы выполнили этот шаг, ваш провод должен быть серебристого цвета и больше не казаться скрученным.

7.) Лужение медных точек на светодиодной ленте

Следующим шагом является лужение медных точек на водонепроницаемой светодиодной ленте путем расплавления небольшого количества припоя непосредственно на медные точки. Убедитесь, что вы нанесли достаточное количество припоя, чтобы покрыть точки, но не настолько, чтобы припой перекрывал их.

8.) Протолкните соединительные провода через отверстия в концевой заглушке

Прежде чем припаять провод к полосе, убедитесь, что вы вставили заглушку в отверстия для проводов. Убедитесь, что вы проткнули провода снаружи колпачка внутрь.

9.) Припаяйте провод к ленте

После того, как вы залудили провод и медные контактные площадки на светодиодной ленте, теперь вы можете припаять их вместе. Проверьте полярность, а затем поместите соответствующий провод прямо над медными точками, а затем быстро расплавьте их с помощью паяльника. Убедитесь, что держите достаточно долго, чтобы не создать холодный припой, но не держите его на полосе достаточно долго, чтобы повредить медные площадки. Подсоединение провода к полосе света должно занять не более нескольких секунд.

10.) Заполните торцевую крышку силиконовым герметиком

После того, как вы правильно соединили провод со светодиодной лентой, вы должны сначала проверить соединение. После проверки заполните торцевую заглушку силиконовым герметиком. Мы рекомендуем использовать силиконовый герметик RTV 4500, но подойдет любой прозрачный силиконовый герметик для наружных работ.

— Клеи, не предназначенные для силикона, не приклеиваются к силиконовому корпусу

11.) Наденьте торцевую заглушку и склеивайте резинку

Вставьте торцевую заглушку на место. У вас должно быть немного клея, выступающего по бокам колпачка, а также заполняющего внутреннюю часть корпуса ленточной лампы. Пальцем заклейте стык торцевой заглушки излишками герметика.

12.) Проверьте соединение

Наконец, всегда следует проверять соединение. Подождите, пока герметик полностью затвердеет, обычно 24 часа, чтобы обеспечить оптимальную гидроизоляцию. Мы рекомендуем, чтобы полоска висела вертикально колпачком к земле. Это удержит герметик на месте по отношению к крышке, пока он схватывается.

13. (Дополнительно) Термоусадка по торцевой крышке для уплотнения для тяжелых условий эксплуатации

Если вам нравятся вещи с повышенной прочностью, вы можете использовать термоусадку с двойными стенками 1/2 дюйма в сочетании с большим количеством силиконового герметика для создания вторичного соединения торцевую крышку. Используйте достаточное количество термоусадки, чтобы покрыть торцевую крышку не менее чем на 1 дюйм с каждой стороны. Вы можете нанести клей непосредственно на полосу света или внутрь термоусадки. После установки используйте тепловую пушку, чтобы усадить термоусадку и вытереть излишки клея.

— Если термоусадка недостаточно длинная, она сорвет заглушку при усадке

Питание светодиодных лент от аккумулятора

У вас не всегда будет розетка переменного тока, такая как 220 В, готовая для питания ваших ленточных светильников в любой ситуации. Могут быть случаи, когда вам нужно использовать вместо батареи. Если вы находитесь в месте без источника питания, например, в машине или во время кемпинга, аккумулятор может пригодиться.

Руководство по артикулу

  • 1. Могу ли я зажечь светодиод от батареи? И почему?
  • 2. Как выбрать аккумулятор для ленточной подсветки?
  • 3. Какой аккумулятор используется в светодиодном освещении?
  • 4. Как долго светодиодные ленты работают от батареи?
  • 5. Способы продлить срок службы батареи
  • 6. Могу ли я питать полосу на 12 В от батареи на 9 В?
  • 7. Можно ли подключить светодиодную ленту 12 В к автомобильному аккумулятору?
  • 8. Другие вопросы

1. Могу ли я зажечь светодиод от батареи?

Батареи могут питать наши фонарики, автомобили и другие электронные устройства. Светодиодные лампы ничем не отличаются. Фактически, батареи широко используются в качестве источника питания для светодиодных лент.

  • Зачем использовать батарею для питания светодиодной ленты?

Аккумуляторы переносные, их можно взять с собой куда угодно. Если вы идете в чистое поле, вы не можете ожидать найти источник энергии. Но вы всегда можете иметь свои батареи с собой. Всякий раз, когда мы с моей командой идем к клиенту на демонстрационную презентацию светодиодов, мы не просим источник питания. Мы приносим наши батареи для питания наших комплектов.

2. Как выбрать аккумулятор для ленточной подсветки?

Выбрать аккумулятор для вашего ленточного освещения очень просто. Вам нужно будет учитывать только эти три вещи: напряжение, емкость и возможности подключения.

2.1 Напряжение

Ленточные светильники работают на 12В или 24В. Поскольку батареи компактны, вам придется соединить их последовательно, чтобы они соответствовали требованиям к напряжению вашего светодиода.

Например, для светодиодной ленты на 12 В вам понадобится восемь батареек 1,5 АА, поскольку 1,5 В * 8 = 12 В. Для светодиодной ленты на 24 В можно последовательно подключить две батареи по 12 В, так как 12 В * 2 = 24 В.

Напротив, подключение фонарей к аккумулятору с более низким напряжением может привести к снижению производительности и яркости. В худшем случае может вообще не загореться.

  • ПРИМЕЧАНИЕ. При выборе аккумулятора убедитесь, что уровень его напряжения не превышает напряжения, необходимого для тест-полоски. Подключение 12-вольтовой ленты к батарее, вырабатывающей более 12 вольт, может привести к ее необратимому повреждению.

2.2 Емкость

Емкость – это количество энергии, хранящейся в источнике питания, таком как аккумулятор. Измеряется в ватт-часах (Втч) или миллиампер-часах (мАч). Емкость вашей батареи говорит вам, как долго она может обеспечивать ток (мА) или мощность (Вт), прежде чем ее заряд будет израсходован.

Чем выше значение емкости вашей батареи в мАч, тем дольше она может работать. Перезаряжаемая литиевая батарея 12 В емкостью 3000 мАч может работать дольше, чем щелочная батарея 9 В емкостью всего 500 мАч.

2.3 Возможности подключения

Еще одна вещь, в которой вы должны убедиться, это совместимость разъемов вашей батареи и светодиодной ленты. Большинство батарейных блоков имеют открытую проводку или разъемы постоянного тока в качестве выходных клемм. Светодиодные ленты будут иметь медные площадки, открытые провода или розетки постоянного тока.

3. Какой аккумулятор используется в светодиодном освещении?

Батареи, используемые в светодиодном освещении, бывают разных форм и размеров. Каждый тип аккумуляторов подходит для определенных целей. Типичными примерами являются батарейки типа «таблетка», щелочные и литиевые батареи различных характеристик.

Давайте рассмотрим некоторые из наиболее распространенных аккумуляторов, используемых в светодиодном освещении.

  • 3.1 Батарейка типа «таблетка»

Многие светодиодные светильники достаточно компактны, чтобы поместиться в ограниченном пространстве. Некоторые из них даже являются автономными SMD. Поскольку для работы недостаточно места, эти светодиоды используют крошечную батарею. Элементы типа «таблетка» идеально подходят для приложений, которым требуется мало энергии, таких как светодиоды с одной лампочкой для реквизита и декораций. Аккумуляторы монет могут подавать только 3 вольта при 220 мАч, чего достаточно, чтобы зажечь от одной до нескольких светодиодных ламп в течение нескольких часов. Чем больше луковиц вы поместите, тем короче срок их службы.

  • 3.2 Щелочные батареи AA/AAA 1,5 В

Щелочные батареи AAA и AA являются наиболее доступными на рынке. Хотя они различаются по размеру, они оба производят одинаковое выходное напряжение 1,5 В. Однако, поскольку AAA меньше, его емкость составляет всего 1000 мАч. Аккумуляторы типа АА имеют емкость до 2400 мАч, а значит, могут работать гораздо дольше.

  • Аккумуляторный блок

Если вы хотите подключить свои ленты к этим батареям, им понадобится аккумуляторный блок. Батарейный отсек может содержать несколько таких батарей, чтобы вы могли соединить их последовательно. Допустим, вы питаете полосу на 12 В. Вам понадобится восемь батареек 1,5 В в батарейном отсеке, поскольку 1,5 В * 8 = 12 В.

  • Щелочная батарея 9 В

Если вам нужно что-то выше 1,5 В, вы можете выбрать щелочную батарею 9 В. Эта батарея состоит из шести 1,5-вольтовых батареек AAAA меньшего размера, объединенных в один корпус, аналогичный концепции батарейного отсека. Несмотря на удобство, они служат недолго, предлагая емкость всего 500 мАч.

  • Литиевая аккумуляторная батарея 12 В

Если вам нужен максимально мощный источник питания, вам подойдет литиевая батарея 12 В. Он может даже питать электронную систему автомобиля. Из-за своего размера он обеспечивает наибольшую емкость по сравнению с другими в этом списке. Он может иметь номинальную емкость 20 000 мАч. Он также перезаряжаемый, что означает, что вы можете использовать его снова и снова.

4. Как долго светодиодные ленты работают от батареи?

Светодиодные лампы невероятно энергоэффективны по сравнению с лампами накаливания. Они не потребляют столько энергии от источника. Типичная светодиодная лампа потребляет 20 мА (миллиампер). Это означает, что он может потреблять 20 мАч (миллиампер-час) за один час. Если бы вы использовали батарейку типа «таблетка» емкостью 220 мАч для питания одной светодиодной лампы, она работала бы 11 часов.

Как упоминалось ранее, чем выше емкость вашей батареи, тем дольше будет продолжительность, прежде чем она потеряет заряд. Используя тот же пример выше, если вы используете батарею AA емкостью 2400 мАч вместо плоской батарейки на 220 мАч, она может питать ту же светодиодную лампочку в течение 120 часов.

  • Расчет мощности

Чтобы рассчитать, как долго батарея может работать от полностью заряженного состояния, определите потребляемую мощность вашего светодиодного светильника и рейтинг вашей батареи в мАч.

Потребляемая мощность вашей ленты указана в описании продукта. Он выражается либо в ваттах (Вт), либо в амперах (А).

Какая бы единица измерения не использовалась, ее необходимо преобразовать в миллиампер (мА). Если мощность указана в ваттах (Вт), разделите число на напряжение светодиодной ленты (12 В или 24 В). Умножьте результат на 1000, чтобы преобразовать его в миллиампер (мА). Если мощность указана в амперах (А), умножьте ее на 1000, чтобы получить значение в миллиамперах (мА). (мА = Вт / В x 1000)

После получения значения потребляемой мощности тест-полоски в мА найдите номинал батареи в миллиампер-часах (мАч). Его должно быть легко заметить где-то на его теле. Чтобы, наконец, получить ожидаемый срок службы вашей батареи в часах, разделите рейтинг батареи в мАч на мощность, потребляемую полосой в мА.

Например, мы используем литиевую батарею 12 В на 2500 мАч для питания светодиодной ленты 6 Вт 12 В; используя формулу I(ток) = P(мощность) / E(напряжение), мы получаем ток полосы:

  • мА = P(мощность) / E(напряжение) x 1000 = 6 Вт / 12 В x 1000 = 500 мА

    • ПРИМЕЧАНИЕ. Мгновенная потребляемая мощность — Некоторые батареи имеют предел максимальной мгновенной силы тока. Чтобы не повредить батарею и не сократить срок ее службы, убедитесь, что ваша светодиодная лента не превышает максимального мгновенного предела.

    5. Способы продлить срок службы батареи.

    Ваша батарея может обеспечивать питание только до тех пор, пока она не разрядится. В конце концов, вам придется перезарядить или заменить батареи. Хорошая новость заключается в том, что есть простые способы продлить срок службы батарей.

    • Добавить переключатель

    Переключатель позволяет удобно включать и выключать поток электроэнергии в цепи. Во многих соединениях светодиода с аккумулятором используются переключатели. Отключение светодиодных ламп, когда они не используются, может помочь вам сэкономить много электроэнергии и продлить срок службы батареи. Светодиоды уже являются энергосберегающими устройствами, но добавление средства отключения питания может сэкономить вам энергию на несколько часов.

    • Добавьте диммер

    Яркость вашего освещения не всегда должна оставаться постоянной. Иногда уменьшение яркости для определенных сценариев может быть идеальным и может сэкономить заряд батареи. Вы можете подключить диммер между аккумулятором и светодиодной лентой, чтобы регулировать ее яркость. Имея возможность уменьшить яркость освещения, вы можете экономить электроэнергию, когда сочтете это необходимым.

    Чем больше отдельных светодиодов питает ваша батарея, тем больше энергии она потребляет. Например, батарейка типа «таблетка» может питать одну светодиодную лампочку в течение 11 часов. Однако, если вы добавите в цепь еще одну отдельную лампочку, срок службы вашей батарейки типа «таблетка» значительно сократится до чуть более 5 часов.

    Чтобы компенсировать ненужное энергопотребление, вы можете уменьшить количество светодиодов, чтобы обеспечить идеальное время автономной работы.

    6. Могу ли я питать полосу на 12 В от батареи на 9 В?

    Ответ «Да». Лента на 12 В может работать от источника питания с напряжением немного ниже требуемого, например, от щелочной батареи на 9 В. Эта установка даже полностью безопасна в эксплуатации.

    Светодиоды не рассчитаны на 12 вольт, по крайней мере напрямую. Обычно они имеют номинал около 3 вольт. Ваши ленты всегда будут иметь встроенный резистор для ограничения тока при напряжении 12 вольт до указанной емкости светодиодов (мАч).

    Батарея на 9 вольт может удовлетворить требования полосы с номинальным напряжением 12 вольт, но только до определенной степени. Поскольку 9-вольтовая батарея обычно имеет меньшую выходную мощность, она не будет давать достаточного количества энергии для питания ваших 12-вольтовых полосок с полной производительностью. Результатом будет более низкая яркость излучения.

    Если вы хотите использовать щелочную батарею 6LR61 (номинальное значение 9 В 550 мАч) для питания ленты 6 Вт 12 В (600 мА). Рассчитаем ток и срок службы батареи по закону Ома:

    • E = I x R
    • E = Напряжение; I = ток в амперах; R = Сопротивление в Омах

    Мы можем найти R, так как мы уже знаем E и I , R = E / I :

    • R = 12 (6/00 мА) 20 Ом

    Теперь нам нужно найти I когда E = 9 вольт. Используя I = E / R :

    • I = 9/20 = 0,45 А (450 мА)

    Итак, теперь мы можем найти, сколько времени продержится батарея емкостью 550 мАч при нагрузке 450 мА.

    • 550/450 = 1,22 часа

    Вы можете питать 12-вольтовую полосу с батареей ниже ее спецификации. Однако проблемы возникнут, если вы подключите ту же 12-вольтовую полосу к аккумулятору с напряжением, превышающим требуемый номинал. Подача более 12 вольт на 12-вольтовое устройство может привести к перегрузке, перегоранию и, в конечном итоге, к непоправимому повреждению.

    7. Можно ли подключить светодиодную ленту 12 В к автомобильному аккумулятору?

    Аккумулятор вашего автомобиля при полной зарядке имеет напряжение 12,6 В или выше. Если ваш двигатель работает, его напряжение поднимается до 13,7–14,7 вольт, а при потере мощности падает до 11 вольт. Из-за отсутствия стабильности никогда не рекомендуется напрямую питать светодиодную ленту 12 В от автомобильного аккумулятора. Это приведет к перегреву ленты, что сократит срок ее службы.

    Вместо того, чтобы подключать их напрямую, вам понадобится регулятор напряжения . Поскольку для работы вашей светодиодной ленты вам потребуется именно 12 В, использование регулятора снизит напряжение вашей 14-вольтовой батареи до 12, что сделает ее более безопасной для вашей светодиодной ленты.

    Однако есть одна загвоздка. Всякий раз, когда напряжение вашего автомобильного аккумулятора падает, яркость вашего светодиода, вероятно, также падает.

    Емкости вашего автомобильного аккумулятора достаточно для питания обычной автомобильной фары в течение более 50 часов, прежде чем она разрядится. Многие факторы могут ускорить потерю емкости, например, большое количество светодиодов или использование мощных. Но, как правило, маловероятно, что он разрядит автомобильный аккумулятор сам по себе, даже если вы оставили его на ночь.

    8. Другие вопросы

    Светодиодные ленты по своей сути являются безопасными устройствами, если вы используете их правильно. Независимо от источника питания (батареи или розетка переменного тока с преобразователем мощности), вам не нужно сильно беспокоиться о проблемах, если установка выполнена правильно.

    Если вы новичок в настройке светодиодного освещения, лучше всего проконсультироваться с электриком или профессиональным специалистом по светодиодам.

    Как подключить светодиодную ленту к аккумулятору?

    Подключить аккумулятор к полосе света не сложно. Просто соедините плюс светодиодной ленты с плюсом аккумулятора. Сделайте то же самое на отрицательных клеммах обоих устройств. Переключатель подключается между вашей лентой и ее аккумулятором, позволяя вам удобно включать и выключать питание.

    Могу ли я использовать аккумулятор для питания моего сенсорного светильника?

    Светильники с датчиком движения становятся все более популярными. Вы можете разместить их практически на любом типе шкафа, от шкафов до кухонных прилавков. Светильники сенсорного шкафа могут питаться от батареи, если они соответствуют техническим характеристикам. Для освещения шкафа с датчиком на 12 В вам понадобится аккумулятор, который может соответствовать его 12-вольтовому номиналу. Если вы собираетесь часто использовать фонари, лучше всего подключить их к перезаряжаемой батарее. Это может быть более рентабельным, поскольку вам редко придется производить замену.

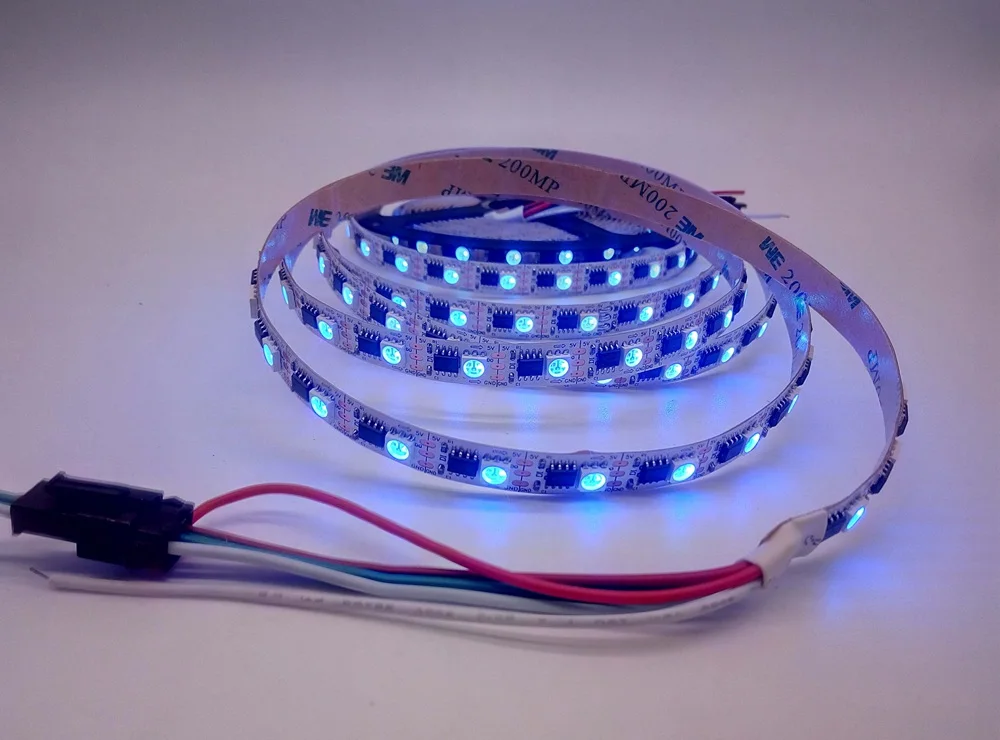

    Ленточные RGB-светильники могут менять цвет, что делает их идеальными для акцентного освещения. Смешивая красный, зеленый и синий диоды, можно генерировать множество разных цветов. Как и другие полосы света, используемые в различных приложениях, вы можете питать полосу RGB от батареи.

    Просто подключите аккумулятор или аккумуляторы с номинальным напряжением, которое подходит для ваших ленточных фонарей. Если ваши полоски работают от 12 В, используйте 12-вольтовую батарею. Просто как тот. Просто убедитесь, что вы подключили одинаковые клеммы (плюс к плюсу и минус к минусу). Наконец, щелкните полосами RGB к выходу контроллера, чтобы начать его подсветку.

    Как и с любым другим электрическим устройством, с батареями всегда следует обращаться осторожно. Не пытайтесь питать светодиодное устройство от батареи, напряжение которой выше требуемого. Попытка сделать это может привести к необратимому повреждению ваших ленточных фонарей.

    При зарядке аккумуляторов не подключайте их к источнику питания с более высоким напряжением или силой тока, чем необходимо. Это может привести к вздутию батарей и выделению тепла, что может привести к возгоранию.

    Заключительные слова

    Аккумуляторы являются важными компонентами многих электрических устройств. Ленточные огни ничем не отличаются. Правильное питание ваших светодиодных лент с помощью батареи сводится к соответствию правильным спецификациям. Если вам удастся найти подходящие батареи для ваших полосок, управлять ими будет так же просто, как щелкнуть выключателем.

    Батарейки для светодиодов различаются по напряжению и емкости. Но большинство из них эффективны для своего конкретного применения. Приобретение идеальных аккумуляторов для ваших ленточных светильников может помочь вам максимально эффективно использовать ваш проект освещения.

    Если вы ищете современные решения для освещения светодиодными лентами по минимальной цене, обратите внимание на Myledy.

    Уже более 17 лет мы поставляем светодиодную продукцию премиум-класса для любого проекта освещения, большого или малого. Мы знаем светодиоды как свои пять пальцев. Как ведущий производитель, мы не соглашаемся на менее чем 100% удовлетворенность клиентов.

    Свяжитесь с Myledy сегодня!

    Подпишитесь на нашу рассылку

    О Myledy

    Привет, приятно познакомиться! Я Myledy — фабрика по производству светодиодных лент, основанная в 2003 году.

    По мере роста я стал профессиональным производителем светодиодных лент и поставлял продукцию ряду всемирно известных осветительных брендов.

    Теперь я хотел бы поделиться с вами нашими знаниями и опытом в области светодиодных лент, чтобы вместе улучшить уровень светодиодного освещения.

    Последние сообщения

    Запрос сейчас!

    Имя

    Эл.

РубрикаРазное
