Как подключить люстру своими руками

• Правила техники безопасности
• Установка люстры. Варианты и возможности
  1. Два провода на люстре и два провода на потолке
  2. Два провода на люстре и три провода на потолке
  3. Три и более провода на люстре и два провода на потолке
  4. Три и более провода на люстре и три провода на потолке
  5. Три и более провода на люстре и четыре провода на потолке
• Как подключить несколько люстр к одному выключателю?
• Как подключить три люстры к выключателю с тремя клавишами?
• Как подключить одну люстру на два разных выключателя?
• Галогенные лампы – преимущества и схемы подключения
• Люстра с пультом управления – роскошь или удобство?

Выбор и приобретение люстры являются самыми приятными моментами при оборудовании дома или квартиры новыми источниками света. Далее следует сборка люстры, время которой будет зависеть от сложности конструкции и ее последующее крепление. Но если с этим можно справиться, следуя подробной инструкции и имея под рукой элементарные монтажные инструменты, то для того чтобы подключить люстру требуются хотя бы минимальные знания электрики.

Подключение потолочной люстры – дело несложное, но с оговоркой… Если знаешь как ее подключать. Ну а поскольку большинство людей с законами физики сталкивались в последний раз разве что на лекциях, то давайте попробуем разобраться, как подключить люстру, не прибегая к помощи дяди электрика.

Правила техники безопасности при подключении люстры

Первым требованием при работе с электропроводкой является обесточивание необходимого участка, в данном случае – это выходящие из потолка провода. Не рекомендуется ограничиваться переводом выключателя в положение «ВЫКЛ», для гарантированного снятия напряжения следует отключить автоматы в щитке.

После этого подготовьте провода для тестирования, разомкнув их, чтобы не допустить соприкосновения друг с другом. Следуя правилам маркировки, нулевой провод обозначается латинской буквой N, а фаза буквой L. Для того чтобы определить, на какой из проводов что подается, воспользуйтесь индикаторной отверткой, поочередно касаясь оголенных кончиков. При этом следует подключить расположенный в щитке автомат, а клавиши выключателя перевести в положении «ВКЛ». Если во время тестирования внутри отвертки загорится светодиод, то данный провод находится под напряжением и является фазой.

Разобравшись с проводами, следует вновь отключить подачу электропитания и уже спокойно заниматься монтажными работами. При соединении проводов рекомендуется использовать клеммные зажимы, также возможен вариант скрутки с последующей изоляцией защитными колпачками. Помните, лента ПВХ имеет свойство рассыхаться со временем, что значительно понижает ее изоляционные характеристики. Поэтому ее применение в данном случае нежелательно.

Установка люстры. Варианты и возможности

Существует несколько основных вариантов подключения люстры, которые могут изменяться в зависимости от таких параметров как:

• количество проводов, выходящих из люстры;
• количество проводов, выходящих из потолка;
• количество клавиш на выключателе.

Подробное описание каждой схемы подключения позволит выбрать наиболее подходящий для установки вариант.

Вариант № 1. Два провода на люстре и два провода на потолке

Наиболее простым вариантом установки люстры, не требующим усилий, является подключение осветительных устройств с двумя проводами к двум проводам на потолке. В данном случае достаточно соединить пары проводов, предварительно определив фазу и ноль. Порядок соединения в данном случае не принципиален.

А) Схема подключения люстры с одной лампой на одноклавишный выключатель.

Нулевой провод (на схеме он синего цвета), идущий от распределительной коробки, следует напрямую подключить к нулевому проводу, выходящему из осветительного устройства.

Коричневый провод, обозначающий фазу, подключается не только к фазному проводу люстры, но и к выключателю.

Б) Схема подключения люстры с двумя-тремя лампами на одноклавишный выключатель.

При установке источников света с двумя или тремя лампами к выключателю с одной клавишей необходимо все нулевые провода, идущие от люстры, в первую очередь соединить между собой, а уже потом с нулевым проводом, приходящим от распределительной коробки. Провода с фазой также объединяются, после чего подаются на фазный провод, приходящий от выключателя.

Вариант № 2. Два провода на люстре и три провода на потолке

Электропроводка в современных строениях выполняется трехжильным кабелем, в котором присутствуют провода разного цвета. Соответственно к месту крепления осветительного прибора подводятся три провода, но на вашей люстре их только два. Так как же подключить люстру в данном случае?

В первую очередь следует разобраться с назначением проводов на потолке при помощи индикатора. Два из них – это фазы, а третий нулевой проводник. Два фазных провода предусматривают использование двухклавишного переключателя, но поскольку в данном случае мы рассматриваем подключение люстры всего с двумя проводами будет достаточно и одноклавишного выключателя.

Предварительно обесточив участок, проводим изоляцию одного из фазных проводов, оставляя пару фаза-ноль. Далее проводим монтаж уже вышеописанным способом.

Вариант № 3. Три и более провода на люстре и два провода на потолке

Если из потолка выходит только два провода, то вариант подключения люстры, независимо от количества выходящих из нее проводов, только один – все лампочки в люстре будут гореть одновременно.

Для этого следует соединить все нулевые провода люстры между собой и подключить их к нулевому проводу, выходящему из потолка. Такая же операция проводится и со всеми проводами, на которые подводятся фазы.

Вариант № 4. Три и более провода на люстре и три провода на потолке

Данный вариант подключения подразумевает использование выключателя с двумя клавишами. Такой подход позволит обеспечить наиболее рациональное освещение рабочей зоны, комбинируя очередность и количество горящих на люстре ламп.

Три провода, выходящих из потолка маркируются следующим образом:

• провод фазный L1;
• провод фазный L2;
• нулевой провод N.

Поскольку при прокладке электропроводки рабочие не всегда придерживаются цветовой схемы, а также зависят от типа используемого кабеля, следует обязательно убедиться в назначении каждого из проводов. Как уже было указанно выше, самым легким способом является работа с отверткой-индикатором.

Если такой индикатор отсутствует, то можно разобрать выключатель, предварительно выключив автомат в щитке. После этого легко определить, какие именно провода (какого цвета) проходят от выключателя к потолку. Помните, что фазные провода будет заходить на клавиши выключателя, а вот нулевой провод уходит напрямую к люстре.

Подключение люстры, из которой выходят несколько проводов к выключателю с двумя клавишами, отличается тем, что провода от ламп предварительно распределяются на две секции. Каждая из секций соединяется только с одним из проводов, по которым подается фаза, но при этом обе группы должны обязательно соединяться с нулевым проводом.

При таком способе подключения при нажатии одной из клавиш выключателя будет загораться одна группа ламп, а при нажатии второй клавиши – другая.

Такое соединение позволяет подключать как три лампы одновременно, так и одну или две лампы, при нажатии одной из клавиш выключателя.

В данном примере первая клавиша выключателя подключает 2 лампы, а вторая – 3 лампы.

В данном примере каждая клавиша выключателя включает по три лампы.

Еще один пример подключения 6-ти рожковой люстры, когда одна клавиша подключает сразу 5 ламп, а другая – одну.

Подключение люстры на большее количество рожков будет идентично уже рассмотренным примерам. Вам только остается распределить лампы по группам и подключить их на определенную клавишу.

Вариант № 5. Три и более провода на люстре и четыре провода на потолке

Если электропроводка в доме или квартире была выполнена относительно недавно, то существует вероятность наличия дополнительно защемляющего провода, который выполняет защитную функцию. Данный провод, обычно желто-зеленого цвета, и будет четвертым проводом, выходящим из потолка. Маркируется он латинскими буквами PE – заземляющий проводник. Остальные провода уже известны нам по предыдущему примеру. Это две фазы

L1 и L2, а также нулевой провод.

При наличии в люстре желто-зеленого провода просто скрутите его с заземляющим проводом, выходящим из потолка. Если же в люстре такой провод не предусмотрен, просто заизолируйте на потолке желто-зеленый защитный проводник.

Как подключить несколько люстр к одному выключателю?

Данный вопрос актуален для помещений, где расположено сразу несколько источников света. В больших залах этот могут быть люстры, в жилых комнатах – группа галогенных или светодиодных ламп. Также может возникнуть необходимость подключения освещения сразу в нескольких помещениях. В данном случае подключение производится по следующей схеме:

Все люстры подключаются параллельным соединением. Каждая из люстр может быть подключена к выключателю через отдельные распределительные коробки, также в зависимости от схемы электропроводки возможно размещение в единой коробке распределения.

Как подключить три люстры к выключателю с тремя клавишами?

Такой вариант подключения очень часто используется для освещения кухни, туалета и ванной комнаты. При помощи установленного в коридоре выключателя с тремя клавишами можно легко включить необходимый осветительный прибор.

Как подключить одну люстру на два разных выключателя?

Для реализации схемы подключения осветительного прибора с двух разнесенных выключателей вам понадобятся специальные проходные выключатели. Такие устройства отличаются от обычных выключателей особенностями конструкции и наличием в монтажной схеме трех контактов.

Подсоединив провода согласно схеме вы сможете управлять освещением сразу с двух выключателей.

Как видно на рисунке в проходном выключателе присутствуют три контакта: общий вывод для подключения к люстре или фазовому проводу и два контакта, при помощи которых выключатели соединяются между собой.

Такое распределение необходимо продумать заранее, желательно перед началом ремонта. В противном случае вам понадобиться прокладка дополнительной проводки, с последующим косметическим ремонтом.

Галогенные лампы – преимущества использования и схемы подключения

Галогенные лампы намного выигрывают у своих предшественниц – обычных ламп накаливания, не только разнообразием представленного на рынке ассортимента, но и более низким потреблением электроэнергии. При этом их свечение остается не менее ярким, чем у ламп накаливания. Галогенные лампы малого напряжения нуждаются в источнике питания на 24, 12 или 6 Вольт. Единственное требование для подключения таких ламп – установка понижающего трансформатора, для преобразования 220 В от сети в требуемый номинал.

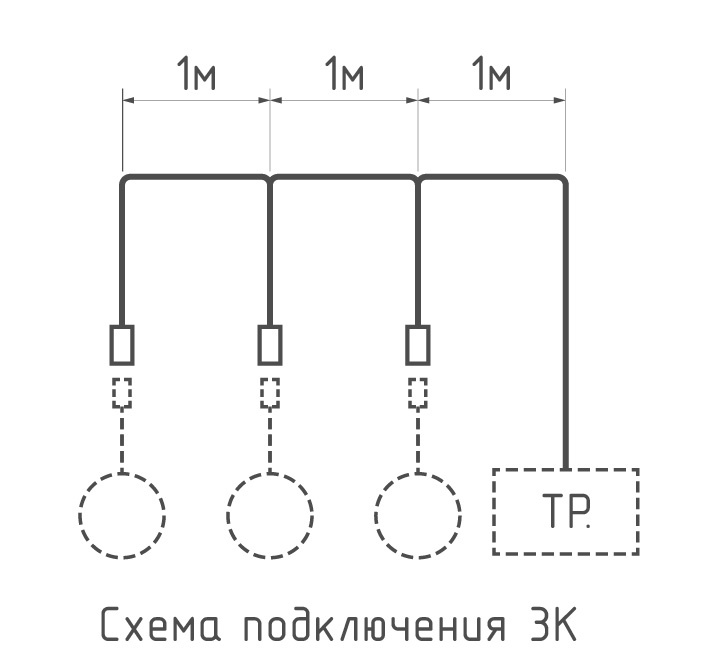

Для подключения нескольких галогенных светильников их необходимо подсоединить к понижающему трансформатору, предварительно запараллелив между собой.

Трансформаторы, благодаря небольшим размерам, можно размещать прямо в каркасах подвесных потолков. Количество светильников и трансформаторов может различаться, но помните, что каждый новый трансформатор должен подключаться отдельными проводами, которые будут сходиться в распределительной коробке.

Располагать трансформаторы следует на расстоянии не менее 20 см от источников тепла, при этом не рекомендуется превышать длину выходящих из трансформатора проводов более чем на 2-2,5 метра. Такое расположение может повлиять на яркостные характеристики галогенных ламп.

Люстра с пультом управления – роскошь или удобство?

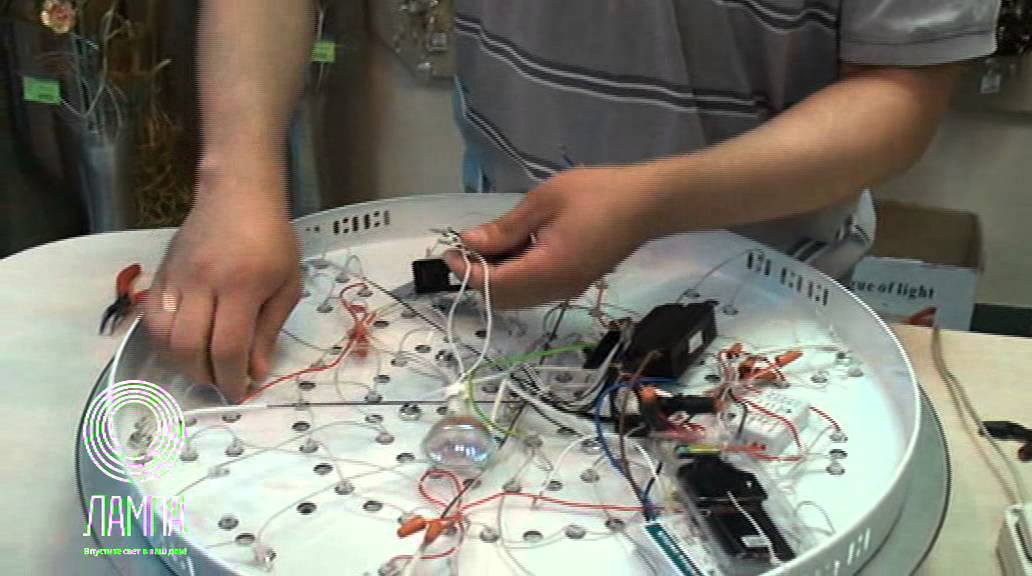

Осветительные приборы с пультом ДУ – это самые современные разработки, в которые уже включены управляющие элементы. Такая люстра избавит вас от необходимости выбираться из-под теплого одеяла, чтобы потушить свет в спальне и поможет избежать случайных ударов об углы и стены при возвращении к кровати в полной темноте.

Люстры с пультом не требуют дополнительных знаний при установке, ведь их монтаж не отличается от подключения других источников света. Крепление такой люстры происходит по одному из описанных выше способов, а управлять освещением позволит уже встроенный контроллер.

При этом не рекомендуется избавляться от настенного выключателя, ведь каждый наверняка испытал на себе, сколько времени иногда занимают поиски пульта от телевизора и неоднократные возвращения из очередного похода в магазин без новых батареек.

Подключение люстры к двойному выключателю: схемы + правила монтажа

Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Содержание статьи:

• Безопасность превыше всего
• Применение двойных выключателей
• Устройство прибора с двумя клавишами
  • №1 — модель самозажимного клеммника
  • №2 — подключение безвинтовой модели
  • №3 — установка винтовых контактов
• Проверка корректности подключения проводов
• Расшифровка маркировки электропроводов
• Варианты выполнения соединений
• Как правильно подключить люстру?
• Использование провода заземления
• Подключение галогенного светильника
• Выводы и полезное видео по теме

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Устройство прибора с двумя клавишами

Модификаций и  достаточно много. Однако двухклавишная электрофурнитура обрела популярность сравнительно недавно, когда освещение стало воспроизводиться с помощью многоламповых люстр.

Так появилась потребность распределения света посредством зонирования точечными светильниками.

№1 — модель самозажимного клеммника

Корпус прибора имеет стандартные параметры. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю часть стены.

Второй вид оснащен регулируемыми фиксаторами. С помощью винтов корпус прибора крепится в нужном положении.

В конструкции двухклавишного прибора размещены два независимых механизма, посредством которых осуществляется соединение и разрыв контура электрической сети

Для крепления проводов в современных вариантах фурнитуры используются пластинчатые зажимы или прижимная планка с винтами.

Безвинтовая модель получила широкое распространение и просто незаменима при самостоятельной установке для новичков. Схема подключения и распределение контактов в большинстве случаев показана сзади корпуса. Также используются общепринятые маркировочные значения.

Основное условное обозначение – латинская буква L, означающая контакт для фазного провода. Рядом нанесена пара стрелок, направленных вниз. Они трактуются как указание направления двух отходящих фаз. Такой же смысл несут и цифры, указанные на месте стрелок.

В этом немецком двухпозиционном свитче фазный провод подсоединяется к клемме с маркировкой L, а отходящие фазы, обращенные к соответствующим клавишам, к клеммам 1 и 2

В левой части размещены двойные контакты первой клавиши переключателя, в правой – второй.

Исходя из метода подключения, каждая из клавиш может обеспечивать напряжением в разных направлениях, например, включать несколько лампочек светильника или освещать комнату, расположенную рядом.

Для каждого из проводников определено свое назначение, поэтому оптимальный вариант – применение кабеля с жилами разных цветов. Это существенно упростит и ускорит электромонтажный процесс.

№2 — подключение безвинтовой модели

Процесс подключения самозажимных контактов значительно проще в сравнении с винтовыми. В первую очередь, отключают подачу электричества. Далее все жилы будущего контакта должны быть зачищены от изоляционного материала на 1 см.

Каждый контакт предусматривает фиксирование одной пары жил. Зачищенный провод вставляется до упора в соответствующее отверстие механизма.

После включения электричества нужно вычислить фазу питания. Для этой цели применяют индикаторную отвертку. После проверки подача тока должна быть прекращена.

Проверка наличия или отсутствия фазы на контактах осуществляется через специальные окошки, которые предусмотрены в механизме двухфазного выключателя

Следуя схеме, указанной на обратной стороне рабочей части выключателя, необходимо поочередно присоединить разноцветные жилы, распределяя их по клавишам.

Рассмотрим подробный план действий на конкретном примере.

С электрического щитка квартиры в распределитель заходит электропитание в виде пары жил: фаза, обозначенная красным цветом, и ноль – синим. Также рядом с ними может идти желто-зеленый провод заземления

В нашем примере питающая фаза красного цвета соединяется с красным проводом, идущим на общий контакт двухпозиционного выключателя. На выходе из него уже получается два провода – бордового и желтого цветов.

Провод бордового цвета направлен в распределительную коробку. Там он подсоединяется к идентичному по цвету контакту и идет на первую группу лампочек люстры.

Согласно схеме, фазный контакт желтого цвета, уходящий в распределитель, должен быть соединен с аналогичным по цвету проводом, идущим на вторую группу светильников.

Ноль, изображенный на схеме голубым и тоже исходящий из электрощитка квартиры, идет напрямую к распределительной коробке, а затем к клеммной колодке, где подключается ноль каждой из группы ламп люстры.

Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю.

Обязательно проверяется надежность выполнения контактного зажима – нужно произвести легкое натягивание кабеля. Если есть необходимость в каких-либо поправках, следует прижать кнопку на торце нужного контакта. На картинке L — контакт для присоединения фазы

При установке и подключению двойного выключателя его рабочий механизм прячут в подрозетник, фиксируя в нужном положении винтовым креплением. Далее на прибор ставят клавиши и декоративную накладку.

№3 — установка винтовых контактов

В этом случае схематических указаний нет. Визуально необходимо обозначить два нижних контакта, которые, вероятнее всего, представляют отходящие фазы, и верхний – питающую фазу.

Удостоверится в правильности действий можно методичным включением и отключением контактов: при включенных клавишах цепь замыкается, в положении выключено — цепь размыкается.

В зависимости от производителя обозначение клемм может отличаться. В этом китайском выключателе маркировка представлена таким образом: L – общая фаза, отходящие фазы L1 и L2

Механизм этого вида выключателя оснащен тремя винтовыми контактами, посредством которых подсоединяются жилы, и двумя винтами, приводящими в действие распорные лапки.

На верхний одиночный контакт садится фаза питания (1), два нижних – отходящие фазы светильника (2), распорные винты находятся с правой и левой стороны устройства (3)

Для контактов винтового типа необходимо зачищать жилы на 0,5 см. Фиксация жил осуществляется с помощью пластины, которая приводится в движение винтами.

Проверка корректности подключения проводов

Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.

На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.

Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.

Если при проверке не удалось обнаружить фазу, это говорит о неправильном подключении проводки или же о проблемах с закреплением жил в рабочем механизме выключателя

Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.

Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.

Только один кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.

Помимо ноля и фазы в новостройках дополнительно размещают заземление. Подключение желто-зеленого провода производится к аналогичному кабелю светильника

Подобный метод определения используется и при измерении цифровым мультиметром. Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.

Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.

Расшифровка маркировки электропроводов

Для удобства идентификации и во избежание путаницы изоляция жил . Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

В домах со старой проводкой расшифровка назначения кабеля затруднена, т.к. раньше цвет изолирующего материала применялся одинаковый. Для начала электромонтажных работ потребуется сделать прозвон кабеля (+)

Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.

Варианты выполнения соединений

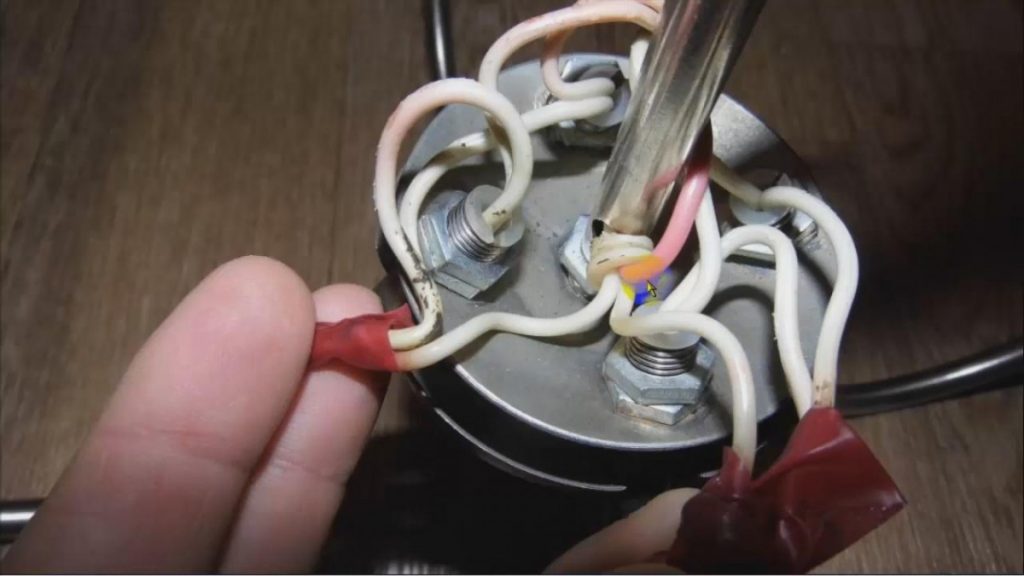

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным считается использование . На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Как правильно подключить люстру?

Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов.

Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет.

Поскольку определение фазности проводов осуществляется при включенном электропитании, необходимо следить за тем, чтобы оголенные концы жил не соприкасались. Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток

В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

• L1 — фаза первой клавиши выключателя;
• L2 — фаза второй клавиши;
• N — ноль.

Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим на примере пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.

Большинство люстр китайского производства не оснащены нужными соединениями, поэтому изначально потребуется определить на сколько групп будут поделены лампочки. Патрон каждой лампы имеет два проводника разных цветов – черного или синего и коричневого

У этого светильника есть одно неоспоримое достоинство – комбинация лампочек может быть составлена по своему усмотрению. Согласно нижеописанной схеме, в первую группу входит две лампочки, во вторую – остальные три.

Схема подключения пятирожковой люстры. Расшифровка обозначений: L — фаза общего питания выключателя, L1 и L2 — фазные провода серии лампочек (красный цвет), нулевой кабель N — синий

Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно чтобы лампы, входящие в одну серию, подсоединялись параллельно. Эту скрутку именуем L1.

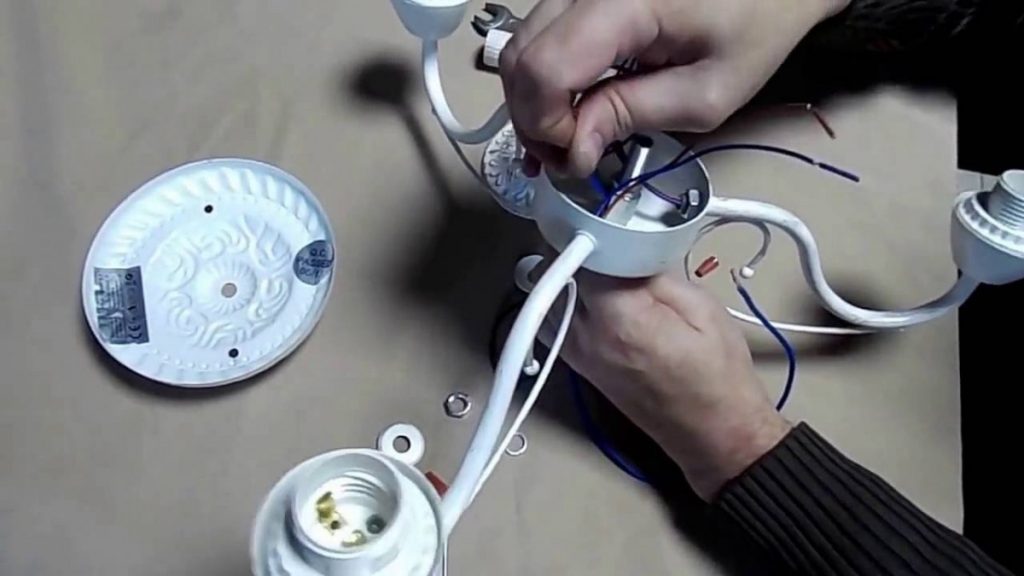

Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные .

Все контакты лучше оформлять посредством клеммных зажимов, а не методом скрутки. Использовать можно как общий модуль зажима, так и индивидуальную конструкцию

На следующем этапе скручиваются синие жилы и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — N.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

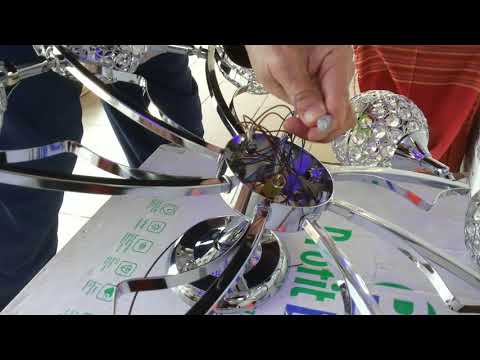

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с  не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

При этом схема находится уже в собранном виде и остается ее только установить. Незадействованными остаются 2 кабеля, которые и соединяют с потолочной проводкой, при этом подключение выполняется произвольно.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE — земля, N — ноль, L — фаза

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

Люстра Галогенная Потолочная: Виды, Выбор, Подключение

Содержание статьи

• Особенности галогенных ламп для потолочных светильников
  • Виды галогеновых ламп
  • Как выбрать лампу для потолочной люстры
• Устройство галогенной люстры
• Подключение люстры
  • Несколько советов по установке и подключению галогеновых светильников
• Ремонт светильников

Красивейшее изделие ручной работы

Создание дизайна помещения не обходится без выбора потолочного светильника. Стиль его оформления и яркость света определяют атмосферу в комнате.

Привычный светильник с лампами накаливания и прочими ее современными заменителями, часто заменяет люстра галогенная потолочная, которая может смотреться достаточно экзотично, элегантно и вписаться в любой интерьер. Как правильно подобрать такой светильник подскажет статья.

Особенности галогенных ламп для потолочных светильников

Уникальность устройства галогенных ламп, монтируемых в люстры потолочные галогеновые, состоит в следующем:

Строение галогенного источника света

• Внутри галогенные световые элементы наполнены парами йода и брома, что и определяет наименование ламп.
• Использование галогенных газов, позволяет увеличить световую отдачу ламп до двух раз.
• Лампы будут служить в  среднем в 2500 часов, против 1000 у ламп накаливания.
• В галогеновые потолочные люстры лампы могут вставляться низковольтные, с рабочим напряжением 12В и обычные, от напряжения в сети 220В.

Совет! Естественно, все зависит от строения силовой части изделия. Для использования низковольтных ламп, люстра должна минимально иметь понижающий трансформатор.

• Цветовая температура ламп может колебаться от 2700К до 3200К – этот свет максимально близок к естественному солнечному, так как излучение выделяется за счет теплового нагрева вольфрамовой нити накала.
• Для изготовления колб ламп, используемых в потолочных светильниках, применяется кварцевое стекло, отличающееся от обычного, большей устойчивостью к химическим воздействиям и высоким температурам. Это позволило приблизить стойкость колб к нагревательным элементам – спиралям, и сделать лампу максимально компактной.

Кварцевое стекло не выдержало перегрева

Совет! При установке таких ламп не рекомендуется трогать открытыми руками колбу, так как это приведет к ускоренному перегоранию элемента, из-за того, что попавшие с кожи жиры будут препятствовать равномерному распространению теплового излучения.

• Покрытие у галогенных ламп на стеклянном отражателе – зеркального типа. Оно выполняется напылением химически чистого алюминия, который служит алюминиевым отражателем, или специальным полупрозрачным покрытием – интерференционным отражателем.

Виды галогеновых ламп

Разные цоколи – разные светильники

Условно галогенные лампы делятся на две большие группы: низкого напряжения — до 24 В и сетевого напряжения — 220 В.

Основные виды изделий для галогенных люстр представлены в таблице:

Тип галогенной лампы	Особенности
Линейная	По внешнему виду — это кварцевая трубка, имеющая с обеих сторон выводы. Специальные проволочные кронштейны поддерживают в лампе нить накала. Мощность светильника может достигать 20 кВт, что затрудняет их использование в закрытых помещениях. Большинство таких ламп требуют горизонтального размещения в пространстве.
С внешней колбой	Это лампы сетевого напряжения. Внутри стеклянной колбы расположена очень малых размеров капсульная галогенная лампа, подключаемая к напряжению сети 220 В. Внутренняя часть галогенной лампы, защищена внешней колбой, от загрязнений и прикосновений. При этом колбы могут иметь разную форму, быть матированными, прозрачными или молочными. Выпускаются лампы и со стеклом, поглощающим ультрафиолетовое излучение.
С отражателем	Довольно часто от светильника требуется не рассеянный, а направленный световой поток. Для его получения, в галогеновую лампу в центре устанавливается отражатель – рефлектор. Отражаясь от него, свет направляется сквозь прозрачную часть лампы. Такая конструкция обеспечивает узкий поток света, и улучшает светоотдачу, с сохранением той же мощности прибора.
Капсульные	Это осветительный прибор с самыми малыми размерами. Устройство состоит из самой лампы и двух ее выводов. Мощность изделий небольшая и используются они чаще для декоративного освещения. Выпускаются низковольтные варианты, цоколь которых: GY6, 35, G 4, и обычные, с цоколем — G9.

Галогеновыми лампами легко заменить обычные приборы накаливания. По техническим характеристикам они хоть и уступают энергосберегающим и светодиодным лампам по части энергопотребления, но их меньшая в несколько раз цена и естественный свет позволяют оставаться этим приборам популярными и сегодня.

Изделия также выпускаются с цоколем E14 для «миньон», или стандартным E27. Благодаря малым размерам, лампы почти не заметны, и воспринимаются глазом человека, как сияющие звездочки, что хорошо видно на фото.

Потолочная галогенная люстра

Как выбрать лампу для потолочной люстры

Обычно тип лампы определяет конфигурация светильника, но бывают и исключения

Приобретая прибор освещения для своего дома, необходимо учитывать такие факторы:

• Мощность и светоотдачу.  В обычной лампе их соотношение ниже, чем в галогеновой. Если лампа накаливания при напряжении 12 В генерирует поток света, мощность которого 12 люменов, то галогеновая с таким же напряжением — 25 люменов. В этом случае для освещения одинаковой площади галогеновых ламп можно использовать в 2 раза меньше, чем обычных.
• Напряжение. Такие устройства более экономичны и компактны.
• Мощность модуля. Эта величина вычисляется суммой мощностей всех приборов освещения. При установке трех ламп мощностью по 50 Вт, потребуется трансформатор мощностью в 150 Вт. Недогруз блока допускается не более 15 Вт.
• Провод. Используется сечением не менее 1,5 мм², а лучше – 2,5 мм².
• Регулятор света. Это устройство выбирается специально для галогеновых низковольтных ламп. Для высоковольтных можно использовать обычный.
• Цоколь. Галогенные лампочки имеют определенный вид цоколя, что требует внимания.

Совет: Основание для монтажа галогеновой лампы, следует выбирать из трудновоспламеняемых или негорючих материалов.

Устройство галогенной люстры

Вольфрамовая нить имеет активное сопротивление

В состав люстры с галогенными лампами входят:

• Декоративный корпус.
• Стеклянные и пластмассовые отражатели.
• Лампы.
• В комплект поставки к люстре идет понижающий напряжение трансформатор — с 220 В до номинального, для выбранных лампочек.

Понижающий трансформатор напряжения

Для подключения светильника понадобятся:

• Люстра с галогенными лампочками.
• Понижающий трансформатор, с требуемым выходным напряжением.
• Клеммы для стыковки проводников.

Клемма «Ваго»

Совет: Все работы по подключению светильника, следует производить при отключении напряжения, чтобы избежать поражения электротоком.

Для подключения галогенной люстры через трансформатор к сети можно воспользоваться схемой:

Схема подключения светильника с одной лампой

По этой схеме можно подключить галогенную люстру с одной лампой. Если элементов несколько, то они подключаются параллельно, запитываясь все от того же трансформатора. Если мощности требуется больше, то в схему может включаться и второй трансформатор, подключенный параллельно первому.

Для правильного подключения всех проводов, нужно четко выполнять последовательность их соединения. На схеме подключения шести светильников, подключаемых к двум понижающим трансформаторам, которые питаются от электропроводки напряжением 220 В, инструкция состоит в следующем:

Монтаж на гипсокартонный потолок

• По правилам безопасной эксплуатации электрических приборов, выключатель обязательно должен разрывать фазный проводник, который на схемах обозначается чаще красным или коричневым.
• Нулевой провод, окрашенный голубым цветом, присоединяется сразу на клеммные соединения, расположенные на понижающих трансформаторах.
• Зажимные винты замаркированы буквами: L — для фазы; N – для ноля. Это облегчает работу электрика.

Совет: Особого значения не имеет, сколько лампочек будет подключаться к электросети, необходимо, чтобы каждая группа ламп подключалась к отдельному трансформатору, которые должны быть правильно соединены в распределительной коробке. Готовые люстры так и вовсе уже имеют все необходимое и нуждаются только в подключении двух проводков от общественной электрической сети.

С завода люстра укомплектована всеми блоками

Не стоит коммутировать провода над подвесным потолком, для экономии на длине проводников. При появлении плохого контакта в месте соединения клемм, понадобится разбирать потолок, для зачистки и последующего соединения проводов.

Совет: Все коммутации необходимо выполнять в распределительных коробках, специально предназначенных для этого.

Подключение люстры

Монтаж точечного светильника к потолку

• После подключения понижающих трансформаторов, решается вопрос о подсоединении своими руками ламп. Они всегда подключаются параллельно между собой. Трансформаторы имеют определенную мощность.
• Перед тем, как устанавливать галогеновые люстры потолочные, необходимо внимательно познакомиться с мощностью выбранных трансформаторов, которая указана на их корпусах, сколько лампочек можно одновременно к ним подсоединить.
• Иначе, при превышении количества источников света, лампы будут слабо гореть, всего в половину накала. А трансформатор станет работать с перегрузкой, что приведет к его быстрой поломке.

Как правильно установить и подключить люстры, показывает подробно видео.

Несколько советов по установке и подключению галогеновых светильников

Направленные споты

Для надежной работы галогенной люстры, ее следует подключать с соблюдением основных правил:

• Провода, идущие к лампам от трансформатора, должны быть длиной не более двух метров. Это объясняется низким рабочим напряжением галогенных ламп, а в проводниках могут появиться потери, что приведет к снижению яркости источников света.
• Не рекомендуется закрывать трансформаторы в маленьких по объему коробках, где ограничена естественная вентиляция и отсутствует циркуляция воздуха. Запрещается устанавливать их близко к источникам тепла и на подверженном горению основании. Если такие условия соблюдать невозможно, необходимо на 25%, от номинальной его мощности, уменьшить нагрузку на трансформатор.
• Нельзя управлять низковольтными галогенными лампами стандартными диммерами. Это приведет к некорректной работе всего оборудования и преждевременному его выходу из строя.

Ремонт светильников

Основная причина, из-за чего не работают люстры с галогенными светильниками – это плохие контакты при соединении элементов цепи.

• Чтобы исправить положение, достаточно зачистить провода, которые подключены к трансформаторам, и внимательно проверить все соединения в коробках.
• Если отсутствуют видимые следы повреждений, контакты хорошо зачищены и обжаты, а света нет, необходимо тестером измерить выходное напряжение. При нулевом показании на выходных клеммах трансформатора, понадобится приобретать новый прибор с такой же маркировкой на его корпусе.
• При ремонте изделия с пультом дистанционного управления, сначала проверяются элементы его питания. Затем целостность ламп и работа трансформатора. Если все элементы исправны, проверяется электронный блок, управляющий лампами. Для его замены отсоединяются провода, маркируются их концы, чтобы не ошибиться при подключении нового блока.

Потолочные люстры галогеновые пришли на смену обычным лампам накаливания. Даже большая цена светильников не снижает их популярность, так как они дают значительно больше света, а при этом энергии расходуется меньше.

Устранение распространенных проблем с осветительными приборами

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 06. 03.22

Факт проверен

Черис Харрис

Факт проверен Черис Харрис

Черис Харрис занимается проверкой фактов, уделяя особое внимание образу жизни, красоте и воспитанию детей. Она работала в области исследований почти два десятилетия.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Лиз Московиц

Светильники в наших домах удивительно эффективны и могут работать годами без особого внимания, кроме замены случайной перегоревшей лампочки. Однако иногда в исправно работающем осветительном приборе может внезапно возникнуть проблема, требующая диагностики и ремонта. Исправление может быть очень простым — например, замена лампочки или регулировка патрона лампочки — или сложным, например, замена всего светильника или настенного выключателя. Однако первым шагом является диагностика проблемы. То, как вы это сделаете, будет в некоторой степени зависеть от типа осветительного прибора и симптомов, которые вы наблюдаете.

Предупреждение

Всегда отключайте питание цепи от коробки автоматического выключателя, прежде чем прикасаться к оголенному патрону лампочки.

Распространенные проблемы с потолочными светильниками, управляемыми настенными выключателями

Очевидные проблемы с потолочным светильником обычно связаны с какой-либо проблемой, которая прерывает поток электричества от настенного выключателя к светильнику. Диагностика проблемы будет зависеть от того, не загорается ли лампочка вообще или периодически мигает.

Если лампочка вообще не загорается, выполните следующую процедуру устранения неполадок:

1. Сначала проверьте лампочку, не перегорела ли она. Если это так, замените лампочку.
2. Проверьте, плотно ли сидит лампа в патроне. Постоянный ток включения-выключения иногда может ослабить лампочку в патроне. Простое закручивание потуже решит проблему.
3. Проверьте металлический язычок гнезда внизу в центре гнезда. Если он сплющился, вам, возможно, придется немного согнуть его, чтобы он соприкасался с лампой.
4. Проверьте соединения на переключателе и убедитесь, что они затянуты. Убедитесь, что питание отключено от цепи, над которой вы работаете.
5. При отключенном питании проверьте соединения проводов на светильнике и на панели выключателя, чтобы убедиться, что все они надежно подключены. Если у вас есть опасения по поводу этих соединений, вы можете захотеть, чтобы их проверил квалифицированный электрик. Если вы не очень опытны в электромонтажных работах, не вмешивайтесь в соединения на панели автоматического выключателя.

Если лампочка мигает, выполните следующую процедуру устранения неполадок:

• Если лампочка то загорается, то гаснет, это обычно означает, что контакты переключателя выходят из строя. Обычно вы можете услышать шипение или потрескивание, если контакты переключателя плохие. В этом случае замените переключатель.
• Возможно также, что соединения проводов ослаблены. Это может быть на самом переключателе, на панели автоматического выключателя или в проходном проводном соединении в настенной или потолочной коробке. На сегодняшний день наиболее распространенной проблемой является плохое соединение проводов на самом выключателе, который постоянно включается и выключается.
• Реже может выйти из строя патрон лампочки. Если это так, вам необходимо заменить розетку.

Распространенные проблемы с встраиваемыми светильниками (Can Lights)

Встраиваемые канистровые светильники подвержены тем же проблемам, что и обычные потолочные светильники (см. выше). Кроме того, иногда встраиваемый светильник может таинственным образом включаться сам по себе. Это связано с тем, что встраиваемые светильники оснащены концевыми выключателями, предназначенными для автоматического отключения светильника, если температура достигает небезопасного уровня. Это может быть по одной из нескольких причин:

• Убедитесь, что лампочки в светильнике имеют соответствующую мощность для светильника. Если мощность слишком высока, это может привести к перегреву прибора. Сравните мощность лампочки с номиналом, напечатанным на светильнике. При необходимости установите лампочку меньшей мощности.
• Если изоляция слишком плотно прилегает к осветительному прибору, она может задерживать тепло вокруг корпуса осветительного прибора, что приводит к перегреву концевого выключателя и отключению осветительного прибора. Обеспечьте достаточную циркуляцию воздуха вокруг канистры, что предотвратит перегрев прибора.
• Возможно, неисправен концевой выключатель. Если мощность лампочки правильная и кажется, что вокруг светильника есть надлежащая вентиляция, рассмотрите возможность замены концевого выключателя или всего светильника.

Проблемы со встроенными переключателями или тяговыми цепями

Многие потолочные светильники, особенно те, которые находятся в подсобных помещениях, управляются выключателями или тяговыми цепями, расположенными на светильнике или розетке. Чтобы диагностировать их:

1. Проверьте лампочку, не болтается ли она в патроне и не перегорела ли она. Затяните лампочку или замените ее, если это необходимо.
2. Проверьте выступ гнезда в центре гнезда. Если он сплющен, вам, возможно, придется потянуть его, чтобы он соприкоснулся с лампой. Отключите питание цепи, прежде чем прикасаться к голой металлической розетке.
3. При отключенном питании проверьте соединения проводов на переключателе, чтобы убедиться, что все они затянуты. Удалите переключатель из цепи и проверьте между проводами с помощью тестера непрерывности или с помощью омметра.
4. Проверьте провода к патрону лампочки. Если они ослаблены или имеют обгоревший вид, замените розетку.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Встраиваемые светильники: потеря энергии инфильтрации. Журнал АШРАЭ. (1994) 36(6), 82-90.

Как вытащить лампочку G9, застрявшую в патроне

Лампа накаливания G9 довольно популярна для использования в причудливых светильниках и люстрах, и вы встретите их в самых непритязательных местах вашего дома.

Вы также можете найти эти маленькие лампочки в таких приборах, как микроволновая печь, и иногда вам может потребоваться их замена.

Самый простой способ извлечь застрявшие лампы G9 — это сильно потянуть или покачать их и вытащить прямо. Если лампочка сожжена и приварена, то разломать ее, чтобы захватить основание плоскогубцами, как правило, самый быстрый способ отклеить их.

Почему фитинги G9 вызывают проблемы?

Лампа G9 довольно маленькая. Светодиодная альтернатива имеет высоту всего около 6 см. Для сравнения, обычная галогенная лампа еще меньше – около 4 см в высоту, меньше, чем колпачок от авторучки!

Поэтому неудивительно, что до него трудно дотянуться, его трудно захватить и еще труднее вставить или вытащить. Удачи, если у вас есть хоть немного более толстые пальцы.

Кроме того, лампы G9 обычно используются в узких и труднодоступных местах, например, под светильниками шкафов или в специальных акцентных светильниках и модных светильниках.

Вы, скорее всего, найдете маленькие лампочки G9 в современных потолочных светильниках внутри небольших стеклянных шаров, кубов или других форм, кратных количеству.

Кроме того, у вас, вероятно, также есть они под кухонным шкафом, где они установлены внутри маленьких шайб-светильников, которые освещают прилавок. В них также используются лампы G9.

Как заменить светодиодную лампу G9?

Ваша галогенная лампа G9 разрядилась и больше не работает?

Срок службы этих маленьких галогенных лампочек невелик. Это всего около 3000 часов, так что, скорее всего, они сгорят раньше, чем позже.

В качестве альтернативы, возможно, вы хотите заменить свою галогенную лампу G9 энергосберегающей светодиодной лампой G9.

Светодиоды могут прослужить около 30 000 часов и в долгосрочной перспективе легко сэкономят вам достаточно денег, а также работают значительно холоднее, чем галогены.

В любом случае будьте уверены: после того, как вы заменили и установили предпочтительную светодиодную лампу G9, вам может не понадобиться это руководство в течение длительного времени, поскольку эти светодиодные лампы не нужно будет заменять в ближайшее время!

К счастью, светодиоды не чувствительны к жирности и повреждению.

Галогенные лампы можно легко повредить, если дотронуться до них голыми пальцами, поэтому вам необходимо надевать перчатки, чтобы не прикасаться к ним. Обычно это только добавляет скользкости и без того крошечной лампочке.

Одна вещь, которую вы должны иметь в виду, это перепроверить максимальную мощность, указанную на светильнике, чтобы при покупке новых светодиодов они не превышали эту мощность.

Конечно, потребляемая светодиодом мощность настолько мала, что у вас, скорее всего, не возникнет этой проблемы. Например, галогенную лампочку мощностью 25 Вт можно заменить на лампу мощностью 2,5 Вт с такой же яркостью.

Переходя к процессу замены вашей текущей лампы G9, светодиодные лампы G9 представляют собой простой вставной тип вставки.

Лампа G9 имеет два небольших металлических штыря, длинных U-образных провода в основании, которые довольно тонкие, и они скользят и защелкиваются или защелкиваются внутри гнезда светильника.

При установке новой лампы достаточно вставить штифты в гнездо светильника. Штифты не имеют одной ориентации, поэтому, если они не вставляются легко, вы просто пытаетесь перевернуть лампочку и вставить ее снова.

Теперь, поскольку галогенные лампы G9 могут сильно нагреваться во включенном состоянии, они установлены за завинчивающейся стеклянной крышкой, и доступ к ним возможен только после отвинчивания крышки или снятия пружины, удерживающей крышку на месте.

Это особенно касается настольных ламп и других осветительных приборов, находящихся в пределах досягаемости любого, кто может случайно дотронуться до них и обжечься.

Так что обязательно выключайте галогенный G9, прежде чем прикасаться к нему, и подождите около 15 минут, пока он остынет, прежде чем прикасаться к нему руками в перчатках.

Да, он так сильно нагревается и при этом потребляет гораздо больше энергии и электроэнергии, чтобы зажечься! Светодиоды, с другой стороны, используют часть этого.

https://www.youtube.com/watch?v=u0vZIjaCQ4YВидео не может быть загружено, так как JavaScript отключен: Замена светодиодной лампочки G9 (https://www.youtube.com/watch?v=u0vZIjaCQ4Y)

Что делать с застрявшей капсулой лампы в фитинге?

Очень может быть, что маленькая скользкая лампочка застряла внутри одного из светильников или ламп. Кажется, что многие люди сталкиваются с этой проблемой.

Кажется, галогенка G9 тоже может перегореть или перегореть, иногда впаиваясь в цоколь, и тогда единственный выход — менять всю фару.

В этом крайнем случае решение, которое предлагает большинство людей, состоит в том, чтобы просто разбить стеклянный корпус лампы, нанести немного уксуса на корродированное основание и с помощью плоскогубцев полностью вытащить провода и основание.

Убедитесь, что у вас есть банка или накройте прибор полиэтиленовым пакетом, прежде чем разбить стекло, иначе оно разлетится повсюду, и у вас возникнет еще одна проблема.

Использование WD-40 (Amazon) также является еще одним эффективным и быстрым способом расслабить застрявшую лампочку, будь то из-за возраста или короткого замыкания. WD-40 можно использовать на осветительных приборах, и он очень быстро испаряется.

Но это не очень распространенный случай. Допустим, ваш G9 работал нормально, но теперь вам нужно его удалить, а он просто отказывается двигаться с места.

Самый простой способ вынуть лампочку G9: прямо! Вам нужно вытянуть лампочку прямо наружу и вниз (или вверх, в зависимости от ориентации светильника), и она должна просто выскользнуть.

Иногда, однако, эти штыри могут быть согнуты или смещены во время вставки, поэтому, вынимая лампу, вы можете обнаружить, что она не сдвигается с места и не выдвигается.

Хорошенько покрутите, покачайте или покачайте лампочку, чтобы она вышла. Защитное стекло галогенной лампы довольно прочное, поэтому не бойтесь крепко держаться и сильно тянуть.

Но, очевидно, используйте здравый смысл и не сжимайте слишком сильно, а в случае поломки наденьте перчатку.

Заключительные слова

Это было несколько простых способов убедиться, что ваш старый G9 не мешает установке более качественной светодиодной замены.

Где вы видели установленные лампы G9?

Как вы пытались их удалить, и у вас это получилось?

Мерцающие огни? Проверьте этих распространенных виновников

Если огни в вашем доме мерцают, и это не искусственное пламя или гирлянды на рождественской елке, вы, вероятно, расстроены, раздражены и немного нервничаете.

Хотя некоторые причины мерцания легко устранить, существуют более серьезные проблемы с электричеством, которые всегда следует исключать, чтобы убедиться, что ваш дом функционирует безопасно. Определите причину, по которой ваши источники света не работают должным образом, и вы сможете вернуться к полной яркости в кратчайшие сроки.

Подробнее : Лучшие дешевые смарт-светодиодные лампы на 2021 год: имеет ли значение, какую лампочку вы покупаете?

Сначала попробуйте простые решения

Прежде чем вы возьмете трубку телефона, чтобы вызвать электрика, может быть простой виновник проблем с освещением. Эти настройки могут быстро и легко решить проблему мерцания.

Подтянуть ослабленные лампы

Это может показаться очевидным решением, но оно не всегда приходит на ум в первую очередь. Если ваши лампочки мерцают, выключите питание и, используя перчатку для защиты руки от тепла, вкрутите лампочку потуже.

Если лампочка вставлена ​​слишком слабо, патрон не имеет надлежащего контакта с лампочкой, что может вызвать прерывистое мерцание. Даже встроенные светильники могут ослабнуть, поэтому сначала проверьте эти соединения.

Замена переключателей может решить распространенные проблемы мерцания.

Тайлер Лизенби/CNET

Обновите старые или несовместимые выключатели

Если источник проблемы не в самой лампочке, взгляните на настенный выключатель. Старый диммер, предназначенный для работы с лампами накаливания, не будет работать со светодиодами.

Если лампочки, подключенные к диммеру, мерцают, вероятно, причина в этом. Плохая или плохая проводка за переключателем также может вызывать мерцание.

Проверьте номиналы ламп и диммера, чтобы убедиться, что они совместимы. Несоответствия здесь могут привести к обычным проблемам с приборами, таким как жужжание или мерцание.

Попробуйте установить новый диммер, например, Lutron Caseta, обязательно отключив питание от автоматического выключателя, прежде чем выполнять какие-либо работы с проводкой.

Попробуйте умную лампочку

Умные лампочки, подобные этой от Sylvania, могут упростить освещение вашего дома и помочь вам избавиться от сложных диммеров.

Крис Монро/CNET

Если мерцание происходит при использовании переключателя диммера и замена переключателя не решает проблему, рассмотрите возможность перехода на интеллектуальные лампочки, которым не требуется физический переключатель.

Прямое затемнение лампы более надежно и часто решает проблемы с диммированием, вызванные устаревшими диммирующими выключателями или устаревшей проводкой.

Подробнее : Хотите умный дом? Начните с освещения

Серьезные проблемы

Если перечисленные выше простые решения не решают проблемы с освещением, возможно, у вас проблема в доме или требуется помощь сертифицированного электрика.

Проблемы, подобные следующим, могут не только повредить ваше освещение или бытовые приборы, но и поставить ваш дом под угрозу электрического пожара. Не стесняйтесь обращаться к профессионалам, когда возникает вопрос о проводке.

Проверьте ток

Перегруженные цепи могут поставить под угрозу электрическую систему вашего дома. Большие приборы и блоки HVAC могут вызвать мерцание света при включении, потому что они потребляют большой ток из цепи.

Это может указывать на несоответствующую проводку к устройству или неисправность автоматического выключателя. Обратитесь к профессионалу, чтобы убедиться, что ваш автоматический выключатель соответствует задаче безопасного питания всего в вашем доме.

Перед началом любых электромонтажных работ отключите питание любого выключателя или прибора на автоматическом выключателе.

CNET

Если вы пытаетесь определить, какое устройство вызывает мерцание, начните с включения каждой нагрузки с помощью автоматического выключателя. В этом случае также может возникать жужжание, поэтому слушайте каждую цепь, когда она включена.

Перегруженный автоматический выключатель опасен и может не только вызвать проблемы с освещением, но и повредить приборы.

Остерегайтесь ослабленной проводки

Если что-то подключено неправильно или проводка в вашем доме очень старая, вы можете заметить мерцание света.

Ослабленная проводка является одной из основных причин домашних пожаров, и ее нельзя игнорировать.
