Подключение перекидного выключателя: нюансы выбора устройства + тонкости установки

Содержание

нюансы выбора устройства + тонкости установки

Перекидной переключатель, или как его еще называют маршевый, сдвоенный, реверсивный, перекрестный, — это элемент электросети, который инвертирует (переводит в противоположное состояние) коммутацию подсоединенных к нему проводников.

Используется перекидной выключатель для управления группой или одним осветительным прибором из нескольких мест.

В этом материале мы подробно расскажем о принципах и особенностях работы таких выключателей, а также приведем самые распространенные способы их подключения.

Содержание статьи:

  • Сфера применения перекидных устройств
  • Разновидности перекидных выключателей и их маркировка
  • Принцип работы и особенности перекидных выключателей
  • Варианты способов подключения
    • Монтаж через распределительную коробку
    • Прямой способ подключения
  • Характерные ошибки при подключении
  • Освещение с перекрестным выключателем в сети TN-S
  • Как наладить централизованное управление освещением?
  • Выводы и полезное видео по теме

Сфера применения перекидных устройств

Перекидные выключатели применяются не так часто, но недооценивать их роль в организации освещения нельзя. Представьте ситуацию, когда в длинном коридоре или в начале лестничного марша установлен всего один выключатель и приходится проходить немалые расстояния в темноте, чтобы включить свет.

Монтаж на два направления вполне способен решить эту проблему, а перекидной (перекрестный) станет незаменимым:

  • в трехуровневой квартире — устанавливают около площадки второго этажа;
  • в большом коридоре или холле — установленный возле каждой двери, он значительно облегчит передвижение в темное время суток;
  • в спальне — можно установить один около двери и два возле места отдыха, и больше не придется вставать, чтобы выключить свет.

Использовать перекидной выключатель можно также для включения освещения на улице или в гараже, управляя светильником из дома, беседки, террасы и т. д.

Выходя ночью из комнаты в коридор, пользователь может включить свет сразу, а не передвигаться в темной комнате в поисках выключателя

Разновидности перекидных выключателей и их маркировка

Выбор перекидных выключателей приходится делать, основываясь на скромном перечне отличительных характеристик. Выпускаются они многими известными фирмами, в том числе такими, как Legrand, ABB, Schneider.

Рычажное электрооборудование считается более надежными и поэтому его часто используют на производствах, в местах общественного пользования

Перекидные выключатели классифицируют:

  1. По способу включения их делят на поворотные, клавишные и рычажные типы;
  1. По способу установки — на устройства для внутреннего и внешнего монтажа.

Двухклавишных перекидных выключателей перекрестного типа как таковых в продаже не найдешь. Но можно воспользоваться устройством серии Ultra от известного поставщика электрооборудования Schneider Electric, взяв два одноклавишных перекрестных блока модульного типа и установив их в один корпус. Если и этих моделей нет в наличии, монтируют рядом два одноклавишных переключателя.

Для управления двумя или тремя группами осветительных приборов используют двух или трехклавишные проходные переключатели, а перекрестные, в большинстве случаев, для каждой из групп светильников устанавливают отдельно

При выборе любого электротехнического устройства необходимо ориентироваться на его класс защищенности от внешних факторов — IP.

В большинстве случаев, в устройствах этого типа, IP довольно высокий и превышает значение 40, что допускает возможность использования во помещениях с традиционной повышенной влажностью, а также расположение на улице под козырьком.

В поворотных перекидных выключателях контакты замыкаются с помощью специального поворотного механизма. Стоят они немного дороже клавишных, но считаются более надежными

Чтобы правильно провести подключение электрооборудования, важно разобраться в обозначениях и схемах, нанесенных производителем на тыльной стороне.

Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Если в обычном выключателе маркировку буквой L применяют для обозначения входящей фазной клеммы, а L1, L2, L3 для выходящих, то в случае со спаренным переключателем могут использовать цифры 1, 2, 3, 4, а входящие и выходящие клеммы обозначают стрелками.

На лицевой стороне выключателя производители также иногда ставят маркировку — для проходного это две стрелки в виде треугольника, для перекидного — решетка

Далее мы рассмотрим особенности установки и варианты возможных схем подключения на примере бытового перекидного выключателя перекрестного типа в комплекте с переходными включателями.

Принцип работы и особенности перекидных выключателей

Для понимания принципа работы перекидного переключателя перекрестного типа необходимо изучить схему управления точками освещения из 3—5 точек.

Но так как всегда устанавливается между проходными и никогда не используется сам по себе, сначала нужно понять, как работает схема активизации и отключения освещения с обычными и проходными выключателями.

Схемы управления осветительными приборами из трех точек отличаются от схемы на два направления только наличием перекрестного выключателя

Итак, в функции обычного выключателя входит размыкание и замыкание цепи — при нажатии верхней половины клавиши свет включается, нижней — выключается. А вот состояние освещения в схеме с двумя проходными устройствами совершенно не зависит от положения клавиш одного из них.

Нажатие на клавишу лишь переключает соединение с одной цепи на другую. Чтобы цепь сомкнулась, необходимо, чтобы оба устройства замкнули контакт с одним из проводников, проложенных между ними.

Проходной выключатель называют еще переключателем на два направления. Схема наглядно демонстрирует, что пользователь, воспользовавшись любым из них, сможет и включить и выключить свет

Механизм разных типов устройств отличается количеством клемм:

  • в обычном их две;
  • в переходном их три;
  • в перекрестном — четыре клеммы.

Чем сложнее устройство, тем оно требует более качественного изготовления. Поэтому конструкцию перекидных переключателей, которые имеют большое количество клемм, отличает высокая прочность, износостойкость, устойчивость к коррозии.

Большинство моделей имеют высокий уровень защиты (IP) от негативных внешних факторов — пыли, влаги.

Если проходные переключатели используются всегда только в паре, то количество перекидных может быть любым — хоть один, хоть десять

Так же как и проходные, перекрестные выключатели переключают соединения с одного проводника на другой. Но их отличие заключается в том, что входных контактов уже два, а не один, и их переключением также нужно руководить. Принцип работы устройства основан на парном переключении контактов.

Варианты способов подключения

Так же как проходные выключатели не могут использоваться по отдельности, а подключаются только в паре, так перекидные выключатели используются только с двумя проходными. При этом перекрестных переключателей может быть использовано и до 10 штук, и они всегда будут находиться между проходными.

На схеме фазный проводник обозначен красным цветом, нулевой — голубым. А 1 — базовая схема подключения; А 2 — еще один вариант принципиальной схемы подключения; В1 — способ разводки, при котором подключение каждого элемента цепи осуществляется через распределительную коробку; В 2 — способ подключения с использованием старой маленькой распределительной коробки и подрозетника из-под демонтированного обычного выключателя

Вариантов схем, используемых для подключения, может быть много: монтаж осуществляют через распределительную коробку или мимо нее, подключают несколько групп освещения.

Усовершенствуют систему путем установки централизованного управления.

Устройство перекидного выключателя перекрестного типа всегда рассчитано на одну осветительную группу. В случае необходимости подключения двух групп светильников используют или два переключателя или составляют один из двух отдельных блоков

Монтаж через распределительную коробку

Это традиционный способ подключения, который имеет как недостатки, так и достоинства. К плюсам можно отнести возможность быстрого обнаружения поврежденных участков проводов в случае проблем в цепи.

Кроме того, этот способ предполагает традиционную прокладку проводов, что помогает при последующих ремонтных или монтажных работах определить, где проложены провода, и сохранить в целостности электросеть.

Схема подключения проходных и перекрестных выключателей в системе управления освещением из нескольких мест. L — фазный проводник; N — ноль

При монтаже электропроводки от распределительной коробки к проходным переключателям прокладываются трехжильные провода. От перекрестного переключателя к проходным ведут двухжильный провод.

Последовательность действий при подключении схемы, в которой провода проходят через разветвительную коробку, следующая:

  • Двухжильный фазный провод от электрощита заводят в коробку. Нулевой проводник питающего кабеля сразу подсоединяют к нулевому проводнику светильника, а фазный подключают к общему проводнику первого проходного выключателя №1, к входной клемме 1 (см. рисунок выше).
  • К выходным клеммам 3 и 4 подключают два остальных проводника трехжильного провода, которые в распаячной коробке будут подключены к двум проводникам перекидного выключателя №2.
  • Устанавливают средний перекидной выключатель. Правильное подключение проводников перекрестного выключателя указано на схеме, нарисованной на самом устройстве.

Подсоединение второго проходного выключателя проводят тем же образом, что и первого, но общий проводник выводят через распределительную коробку на светильник.

Прокладка электросети для организации освещения с использованием распределительных коробок хороша тем, что в случае неисправности легче определить поврежденный участок электропровода

Если соединение в распаечной коробке осуществлялось методом скрутки, все оголенные участки тщательно изолируют, чтобы не допустить короткого замыкания.

Делают это с применением изоленты или термоусадочной трубки, которая может служить маркировкой для проводников.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о монтаже распаячной коробки. Подробнее — читайте .

Профессиональное подключение видно сразу — все провода уложены в распределительной коробке компактно и аккуратно

Прямой способ подключения

Соединения являются слабым звеном любой электрической сети — именно здесь происходит окисление. Независимо от того, будут это боковые зажимы или пружинные , они перегорают первыми, сам провод остается целым, так как его защищает от перегорания автомат.

Чтобы минимизировать количество соединений, осуществляют подключение без распределительной коробки.

К такому способу подключения приходят еще и потому, что не всегда пользователи хотят видеть несколько распределительных коробок у себя на стене — это дополнительные элементы, которые приходится скрывать от глаз

Как происходит монтаж электрической системы без распаячной коробки:

  1. От электрощита протягивают кабель с двумя проводниками — фазным, нолем. Последний ведут напрямую к светильнику.
  2. Фазу подключают к входной клемме проходного переключателя. От двух выходных клемм ведут два фазных провода к перекрестному.
  3. От выходных контактов реверсивного переключателя прокладывают два фазных проводника и соединяют со вторым проходным.
  4. Общий проводник от второго проходного переключающего устройства ведут на лампу и замыкают электросеть.

Все провода во время электромонтажных работ необходимо обязательно промаркировать. Иначе в следующий раз, при проведении электроустановочных работ трудно будет идентифицировать их характер.

Все проводники, которые соединяются между собой в подрозетнике, достаточно трудно будет там уместить. Поэтому используют более плоские и компактные клеммы. Решить проблему размещения можно также с помощью использования больших подрозетников — с глубиной 60 мм

Скрыть распределительные коробки можно и другими способами. Например, с помощью монтажа коробки за натяжным потолком.

Такой вариант не назовешь беспроигрышным, так как в сложных случаях поломок обнаружение неисправности может не ограничиться одной коробкой, и тогда придется снимать потолки не в одном помещении.

Проводят также установку распределительных коробок за подвесным потолком. В этом случае всех их сосредотачивают в одном месте, а доступ обеспечивают устройством ревизионного люка

Проверяют правильность подключения так: при каждом нажатии на клавишу любого выключателя, в том числе перекрестного, состояние освещение должно изменяться — свет выключаться и включаться. Проблемы могут возникнуть, если допущены ошибки при подключении — неправильно собрана схема, перепутаны контакты.

Устранить причину неправильной работы перекидного выключателя можно только тщательной проверкой подключения непосредственно на месте монтажа.

Характерные ошибки при подключении

Игнорирование маркировки и схем, нанесенных на выключатели, приводят к ошибкам при подключении, к неправильной работе схемы. Самая частая проблема, которая возникает, особенно при установке проходных выключателей, — пользователь неверно определяет расположение входящего контакта.

На разных устройствах он может быть расположен по-разному, поэтому маркировку необходимо читать обязательно. Все тонкости выбора проходных выключателей рассмотрены в .

Если не удалось определить точное расположение входящей клеммы, то устройство прозванивают мультиметром или индикаторной отверткой

При подключении перекидных перекрестных выключателей проблемы возникают, если парные провода от проходных устройств подсоединяют к клеммам, расположенным не на той стороне.

Чаще всего устройство предполагает перекрестное подключение.

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Освещение с перекрестным выключателем в сети TN-S

Подключение перекрестного выключателя в электросети TN-S, для которой характерно разделение рабочего (N) и защитного (PE) ноля, имеет некоторые нюансы. В отличие от старой, не совсем безопасной системы TN-C, в электросети, проведенной по новым стандартам, используются 3 жилы, при подаче однофазного напряжения, и 5 при трехфазном.

Провод, который выполняет функцию ноля (N, маркируют синим цветом), выходит из электрощита, проходит через ответвительную коробку и подключается к нолю светильника. Провод заземления (PE, обозначают желто-зеленым цветом) подсоединяется к проводу заземления осветительного прибора.

Прокладка электросетей по системе TN-S значительно повышает расходы на материалы, но уменьшает риски, связанные с эксплуатацией электротехнического оборудования

Как наладить централизованное управление освещением?

Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.

К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.

Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.

Выводы и полезное видео по теме

Принцип действия перекидного выключателя:

Как работает перекидной выключатель:

Подключение в электросети TN-S (с заземлением, PE):

Монтаж перекидного выключателя — задача не такая сложная, как кажется на первый взгляд. Для упрощения понимания принципа и закономерностей подключения можно разобраться в действии обычного одноклавишного устройства, перейти к изучению работы переходного выключателя, и тогда принципиальная схема управления с помощью перекрестного переключателя покажется довольно простым делом. Главное, при самостоятельном монтаже, выполнять требования по технике безопасности.

Если у вас есть опыт самостоятельного монтажа перекидного выключателя, пожалуйста, поделитесь им с нашими читателями. Расскажите, на какие моменты нужно обязательно обратить внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

Подключение проходного выключателя



Иногда требуется управлять освещением с различных мест, точек. Например это может быть длинный коридор, где на входе и выходе устанавливаются выключатели, с помощью которых можно включать и выключать свет отдельно с каждого подключенного проходного выключателя, то есть при входе в коридор свет включается первым выключателем, а при выходе выключается вторым, или на оборот. Такую схему управления освещением также часто применяют на сходовых, когда нужно управлять освещением на каждом этаже отдельно, в спальнях часто устанавливают выключатели при входе, и возле кровати, чтоб можно было включить свет войдя в комнату, и выключить у кровати. Причем количество таких выключателей не ограничено.

На самом деле проходной выключатель — это не совсем выключатель, а переключатель. Если в обычном выключателе контакта два, и они просто замыкаются и размыкаются, то в проходном выключателе контакта три, и один контакт просто переключается между вторым и третьим. Есть еще и перекрестный переключатель, с четырьмя контактами. Перекрестный переключатель используют когда нужно подключить более двух выключателей, схему такого подключения мы также рассмотрим в этой статье.

При подключении проходного выключателя стоит учитывать количество контактов, и закладывать не двухжильный кабель (как для обычного), а трёхжильный от выключателя до распределительной коробки, а в случае с перекрестным выключателем количество проводов в кабеле должно быть четыре. В остальном сам монтаж проходного выключателя практически ничем не отличается от монтажа обычного выключателя.

Подключить проходной выключатель очень просто, достаточно лишь знать схему.

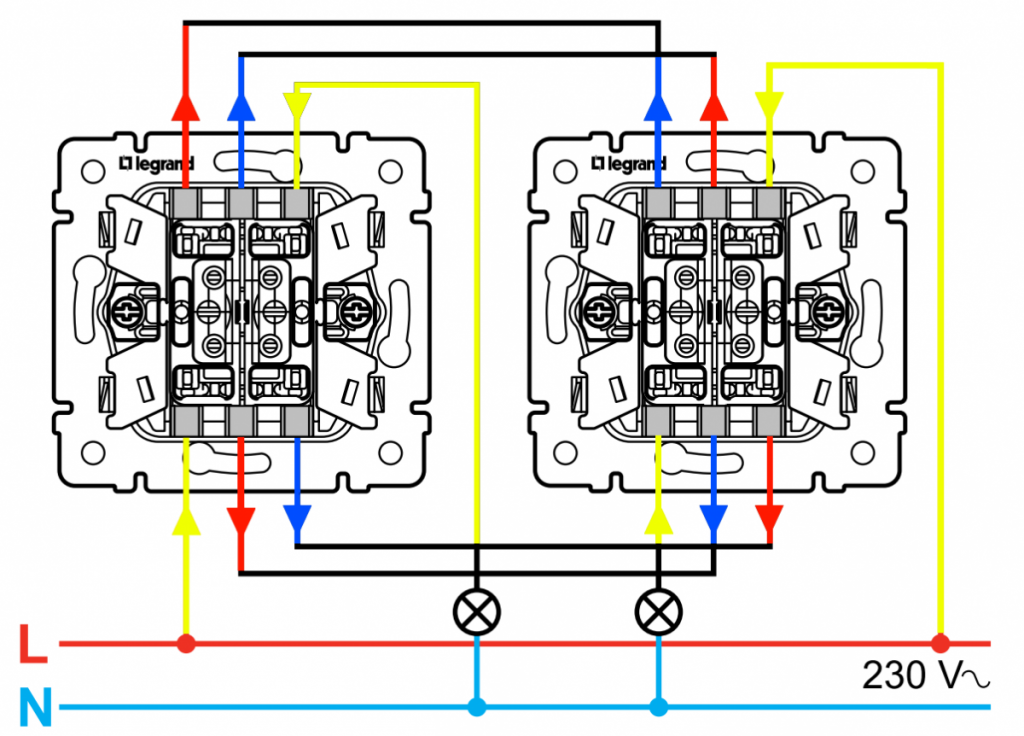

Для двух проходных выключателей эта схема выглядит так.

А так выглядят выключатели в работе.

Когда требуется подключить более двух проходных выключателей, то в схему добавляется перекрестный выключатель, сама схема будет выглядеть так.

Работа трех проходных выключателей.

Если же нужно организовать управление освещением от четырех и более выключателей, тогда в схему добавляется еще нужное количество перекрестных выключателей.

Следует также отметить, что перед тем как покупать проходные выключатели нужно уточнить у продавца входят ли такие выключатели в серию понравившихся Вам выключателей и розеток, чтоб не иметь в дальнейшем разные выключатели в одном доме. В нашем магазине можно купить проходные выключатели, с розетками и выключателями одной серии компании Viko. Серия Carmen имеет обтекаемую и мягкую форму и гармонично сочетается со всеми видами декора. Серия Karre для тех, кто предпочитает красоту четких линий.

Серия Vera для наружного монтажа.

И если у Вас все еще остались какие-то вопросы по поводу выбора проходных выключателей, розеток и прочего, то Вы всегда можете связаться с нами через форму обратной связи, либо заказать обратный звонок, и наш консультант ответит на все Ваши вопросы.

На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5
