Подключение светодиодной ленты к 12 вольтам: Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Как подключить светодиодную ленту? Ответ эксперта

Кажущееся, на первый взгляд, простым подключение светодиодной ленты на 12 вольт к блоку питания (БП), на самом деле таковым не является. Чтобы собранная осветительная система была надёжной и долговечной, необходимо заранее учесть все нюансы, определить подходящий для себя способ монтажа и подключения и только после этого приступать к выполнению работ.

Содержание

• 1 Подключение светодиодной ленты напрямую к сети 220 В без блока питания
• 2 Использование бестрансформаторной схемы
• 3 Схема подключения светодиодной ленты через блок питания
  • 3.1 До 5 метров
  • 3.2 Свыше 5 метров
  • 3.3 Подключение RGB или RGBW LED-лент
• 4 Подключение через выключатель
• 5 Несколько важных моментов

Подключение светодиодной ленты напрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания постоянного тока напряжением 12 В. Реже встречаются светодиодные ленты с питанием 5 вольт либо 24 вольт и выше. Включать такие осветительные приборы напрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы попросту перегорят.

Тем не менее существует один рабочий способ, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Затем их необходимо соединить между собой последовательно. Для этого с помощью короткого провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Далее припаивают провод к минусу второго и плюсу третьего отрезка и так далее. В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт.

Для подключения получившейся конструкции к сети 220 В придётся выпрямить и сгладить напряжение с помощью диодного моста VD1 (U_обр=600 В, I_пр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится примерно 280 В.

Несмотря на то что данная схема вполне работоспособна, у неё есть ряд недостатков:

• на каждом из отрезков в местах пайки присутствует опасное для жизни высокое напряжение;
• конструкция имеет низкую надёжность из-за огромного количества соединений;
• низкая эргономичность готового изделия.

Чтобы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно купить готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазной бытовой сети переменного тока. Её конструктивное отличие состоит в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост входит в комплект поставки. Подробную информацию о таких LED-лентах, линейках и модулях можно найти в отдельной статье о светодиодных лентах на 220 вольт.

Использование бестрансформаторной схемы

Желание сэкономить на покупке качественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Простая схемотехника, недорогие компоненты и возможность быстрого изготовления своими руками – вот основные преимущества БТБП. Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети 220 В (настенные часы, люстры с ПДУ, реле напряжения и т.д.) Но на самом деле схемы питания, в которых нет трансформатора, имеют два существенных недостатка:

1. Отсутствие гальванической развязки, в результате чего потенциал высокого напряжения присутствует на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам опасно для жизни и может вызвать сильный удар током.
2. Низкая надёжность. Со временем конденсатор теряет ёмкость, напряжение на выходе снижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то подключенная светодиодная лента полностью перегорит.

Простейший классический вариант бестрансформаторного блока питания показан на рисунке выше. Его главный элемент – гасящий конденсатор (С₁), который снижает сетевое напряжение до нужного значения. Затем оно проходит через выпрямитель – диодный мост (VD1), стабилитрон (VD2) и сглаживающий фильтр (С₂). Расчёт ёмкости гасящего конденсатора производят, исходя из заданного напряжения и тока в нагрузке. Ввиду перечисленных выше недостатков подключать светодиодную ленту через такой блок питания не рекомендуется.

Активное применение БТБП в китайской электронике обусловлено исключительно экономией средств.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

Принять правильное решение в пользу того или иного источника питания поможет статья о выборе блока питания для светодиодной ленты.

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.

Процедуру подключения выполняют в следующей последовательности:

• с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм²;
• свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
• к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.

Чтобы избежать токовых перегрузок, подключение светодиодных лент длиною 10, 15 и даже 20 метров следует выполнять по одной из приведенных схем ниже. Первый вариант предполагает использование одного блока питания большой мощности, способного обеспечить в нагрузке ток до 20 А. Для равномерного свечения светодиодов напряжение питания на каждый из 5 метровых отрезков подаётся с обеих сторон. Во втором варианте каждый отрезок запитан от отдельного источника 12В. Реализовать данную схему немного сложнее, так как потребуется еще один блок питания и больше соединительных проводов. На третьей схеме кроме двух источников постоянного напряжения на 12 В в цепь добавлены диммер и одноканальный усилитель сигнала. Диммер служит для регулировки яркости светового потока. Задача усилителя сигнала – в точности продублировать сигнал с диммера для тех светодиодных лент, которые запитаны от второго БП.

Рассмотренные способы включений LED-лент являются типовыми, но их вариации могут использоваться для разработки более сложных схем с целью реализации определенных задач или удовлетворения требований заказчика.

Подключение RGB или RGBW LED-лент

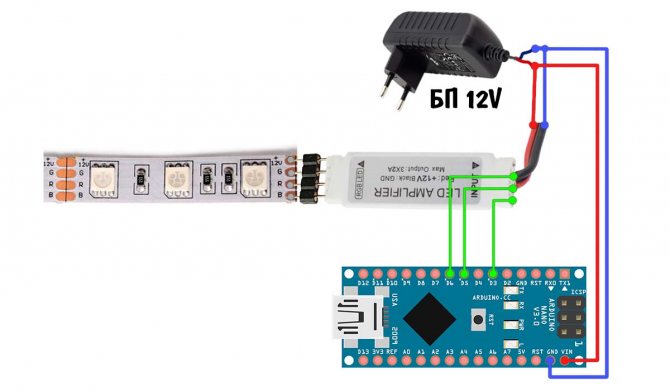

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Для удобства читателей все основные схемы, правила монтажа, примеры и нюансы включения мультицветных лент собраны в отдельной статье о схемах подключения светодиодных RGB и RGBW-лент.

Подключение через выключатель

Разумеется, любой осветительный прибор должен подсоединяться к электросети через выключатель. Причём светодиодные ленты, управляемые с пульта, не должны быть исключением. Но на каком участке схемы должен находиться выключатель, чтобы эксплуатация всей осветительной системы была безопасной? В этом вопросе только один правильный ответ: в самом начале схемы, разрывая фазу в цепи переменного тока.

Если выключатель установить в цепи постоянного тока, то блок питания будет всегда оставаться под напряжением. Это плохо по двум причинам. Во-первых, радиодетали имеют рабочий ресурс, который будет исчерпан значительно раньше. Во-вторых, блоку питания придётся круглосуточно противостоять импульсным сетевым помехам и скачкам напряжения, которые только ускорят его износ.

Несколько важных моментов

Руководствуясь описанными рекомендациями, несложно будет разработать схему для реализации подсветки или полноценного освещения, рассчитать длину проводов и определить оптимальное место размещения каждого функционального блока. Но прежде чем приступить к выполнению работ следует помнить о правилах техники безопасности:

• работы по подключению и монтажу выполнять только на отключенном оборудовании;
• перед первым включением дополнительно проверить надёжность всех контактов и правильность собранной схемы.

Также рекомендуется заранее приобрести некоторые расходные материалы:

• термоусадочную трубку для изоляции спаянных участков проводов;
• наконечники для проводов;
• коннекторы для последовательного соединения двух участков лент;
• алюминиевый профиль, чтобы не допустить перегрев светоизлучающих диодов.

В статье были определены все основные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания. К сожалению, рассмотреть все схемы невозможно, ввиду многообразия их вариаций. К тому же постоянное совершенствование светодиодной продукции способствует появлению новых схемных решений, которые могут вызывать у рядовых пользователей вопросы с подключением и проведением расчётов.

Если у Вас возникли сложности с подключением – задайте вопрос в комментариях ниже, наши технические специалисты обязательно помогут.

Как подключить ленту 12В/24В к блоку питания — статья от экспертов Apeyron Elelctrics

Есть несколько причин отсутствия свечения, неравномерного свечения ленты или вообще выхода светодиодной подсветки из строя. И основная причина — это неправильное подключение и монтаж ленты с ошибками. В нашей статье рассмотрим, как правильно подключить ленту 12В или 24В к блоку питания (подробнее о блоках питания читайте здесь).

Внимание!
Подключение светодиодных лент к блоку питания необходимо проводить при выключенном напряжении сети 220В.

Определяем полярность контактов

Для начала узнайте питающее напряжение светодиодной ленты. На всем протяжении ленты указывается её питающее напряжение (12В или 24В), а также обозначается полярность контактов.

Для одноцветной (монохромной) ленты, как правило, красный цвет — это «+» (положительный контакт), черный — это «-» (отрицательный контакт).

Но встречаются и ленты с другими цветовыми выходами, где белый провод «+», белый провод с дополнительными штрихами — это «-».

Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-».

Что проверяем перед подключением ленты

Перед подключением светодиодной ленты необходимо убедиться в правильности выбора блока питания. Для этого необходимо правильно рассчитать потребляемую мощность блока питания. Про выбор блока питания подробно описано в нашей статье здесь.

Также необходимо проверить соответствие напряжения питания светодиодной ленты и блока питания. Для светодиодных лент с напряжением питания 12В необходим блок питания с выходным напряжением 12В. Для светодиодных лент с напряжением 24В предусматривается подключение к блокам питания 24В, соответственно.

Подсказка:
На корпусе блоков питания IP20 имеется маркировка подключения контактов.

Полярность подключения

При подключении светодиодной ленты необходимо соблюдать полярность подключения. «V+» предназначен для подключения положительного контакта ленты «+», «V-» – для подключения отрицательного контакта ленты «-».

Блоки питания, имеющие большую мощность, оснащены несколькими выходными контактами: V+, V+ и V-, V-. Это необходимо, для равномерного распределения подключения светодиодных лент.

Подключение светодиодной ленты длиной 5 м

При подключении светодиодных лент длиной 5 м, с большой мощностью, предусматривается подключение в центральной части светодиодной ленты.

Это необходимо для равномерного распределения напряжения питания.

Заземление

Также блоки большой мощности необходимо подключать к системе электрозаземления. Для этого на панели контактов блока питания есть контакт для подключения заземления.

Подключение блока питания к сети 220В

После подключения светодиодной ленты производится подключение блока питания к электросети 220В.

Подключение блока питания к электросети 220В производится с соблюдением техники безопасности — при отключенном напряжении сети.

Входные контакты для подключения проводов 220В обозначаются «L» и «N».

Также не забудьте произвести подключение провода заземления на клемму заземления, если она предусмотрена конструкцией.

Подключение с использованием коннектора

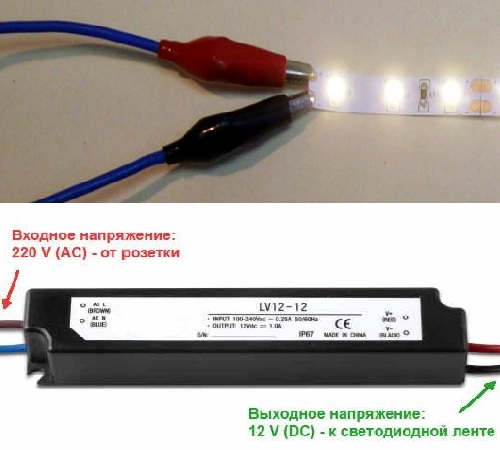

На корпусе блоков питания со степенью защиты IP65/IP67 имеется маркировка сторон подключения, также предусмотрены цветовые обозначения проводов. Подробнее о блоках питания и их выборе — читаем в статье здесь.

Сторона входного напряжения 220В обозначается как АС (АСL и АСN) и маркируется синим и коричневым. Сторона выходного напряжения DC обозначается как «DC + » и «DC — », маркировка проводов красная и черная, соответственно.

Подключение таких блоков производится при помощи электроклемм или электроколодок.

Для лучшего соблюдения степени пылевлагозащиты IP65/67 необходимо произвести дополнительную влагоизоляцию (герметизацию) мест электросоединений при помощи силиконового герметика.

Это важно:

• К выходным контактам DC («DC+» и «DC-»), красный и черный провода, подключаем контакты светодиодной ленты «+» и «-».
• Подключение блока питания производится при выключенном напряжении электросети 220В.
• Со стороны входного напряжения AC (ACL и ACN) подключаем провода напряжения питания 220В.

Проверка перед включением

Перед включением светодиодной ленты, подключенной к блоку питания, рекомендуется осмотреть собранную электросхему для проверки соблюдения полярности подключения, а также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.

Уверены, после такой пошаговой инструкции у вас все получится!

Использование светодиодной ленты 12 В в системе 24 В

Возможно, вы знакомы с различиями между системами постоянного тока 12 В и 24 В и их преимуществами. Но вы все еще можете столкнуться с несоответствием между светодиодной лентой на 12 В и блоком питания на 24 В.

Хотя мы настоятельно рекомендуем использовать продукты и аксессуары с соответствующими характеристиками, мы покажем вам, как можно подключить светодиодные ленты 12 В к источнику питания 24 В без (теоретически) повреждения светодиодных лент!

Прежде чем мы покажем вам, как подключить светодиодную ленту 12 В к источнику питания 24 В, прочтите:

Отказ от ответственности: Неправильное или случайное подключение, которое приводит к перенапряжению, может привести к необратимому повреждению светодиодов. Информация, представленная здесь, предназначена только для образовательных целей. Waveform Lighting не несет никакой ответственности за любой ущерб. В целях безопасности мы рекомендуем протестировать небольшой сегмент светодиодной ленты, чтобы убедиться, что установка работает, прежде чем подключать более длинный сегмент.

Серия против Параллели

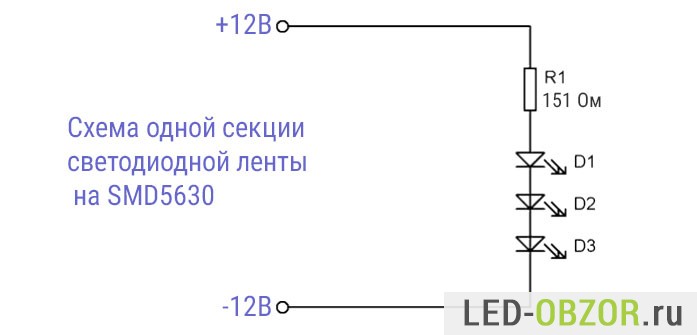

Давайте сначала посмотрим на схему 12-вольтовой светодиодной ленты. Заманчиво думать о светодиодной ленте как о множестве последовательно соединенных светодиодов из-за того, что они расположены линейно, но на самом деле светодиодная лента на 12 В обычно представляет собой множество параллельных групп из 3 светодиодов. 12 В состоит из 3 светодиодов, соединенных последовательно по 3 вольта каждый, и токоограничивающего резистора, который также соответствует 3 вольтам или около того, всего 12 В.

Каждая последующая группа из 3-х светодиодов хоть и расположена линейно, но фактически соединена друг с другом параллельно. Таким образом, все медные контактные площадки на светодиодных лентах эквивалентны по напряжению.

Для светодиодной ленты на 12 В разность напряжений просто должна составлять 12 В, чтобы она работала как положено.

Подключение 24 В к 12 В светодиодным лентам

Простое подключение 24 В к 12 В медным контактам светодиодных лент, очевидно, приведет к перегоранию светодиодов из-за перенапряжения. Итак, что мы можем сделать, не используя трансформаторы или дополнительные аксессуары?

Самый простой способ заставить светодиодную ленту 12 В работать в системе 24 В состоит в том, чтобы разделить светодиодную ленту 12 В на два идентичных сегмента светодиодной ленты 12 В и последовательно соединить медные контактные площадки так, чтобы сумма напряжений составляла 24В от источника питания.

При таком подключении светодиодных лент источник питания 24 В эффективно «разделяется» между двумя сегментами светодиодной ленты, каждый из которых рассчитан на 12 В. Поскольку две светодиодные ленты соединены последовательно, потребляемый ток для каждой светодиодной ленты будет одинаковым.

Внимание: две светодиодные ленты, соединенные последовательно, должны быть ИДЕНТИЧНЫ!

В приведенном выше примере мы упомянем тот факт, что две светодиодные ленты вынуждены потреблять одинаковую величину тока из-за того, что они соединены последовательно. Это ожидаемо и не является проблемой, поскольку светодиодные ленты потребляют одинаковое количество энергии из-за их одинаковой длины и характеристик потребляемой мощности.

Но две светодиодные ленты должны быть одинаковыми!

Почему это так важно?

Представим две светодиодные ленты разной длины на 12 В, соединенные последовательно, так что при напряжении 12 В они потребляют 0,5 А и 1,0 А соответственно.

Поскольку они будут соединены последовательно, они будут вынуждены использовать одно и то же значение прямого тока. Предположим, что текущее значение составляет 0,75 А — средняя точка.

Для более длинной светодиодной ленты, чтобы соответствовать более низкому току 0,75 А по сравнению с номинальным 1,0 А, может потребоваться снижение напряжения до 11 В или даже 10 В. Но вход постоянного напряжения 24 В по определению является постоянным при 24 В. Таким образом, более короткий сегмент светодиодной ленты теперь вынужден «восполнять» оставшиеся 13 или 14 В. Это приведет к ситуации перегрузки по току в более короткой светодиодной ленте, что может привести к повреждению светодиодов.

Идем другим путем — светодиодные ленты 24В на блоке питания 12В

Если вы пытаетесь пойти другим путем и подключить блок питания 12В для работы светодиодных лент 24В, к сожалению, вам не повезло. Вам нужно будет приобрести трансформатор или усилитель напряжения, или, проще говоря, блок питания на 24 В.

Причина в том, что светодиодная лента на 24 В состоит из 6 последовательно соединенных светодиодов в группе, и нет возможности «разделить» ее для согласования с источником питания на 12 В.

Проще говоря, для работы светодиодов медным контактным площадкам требуется перепад напряжения 24 В.

Bottom Line

Теоретически последовательное соединение двух одинаковых сегментов светодиодной ленты на 12 В может быть решением для сопряжения с источником питания на 24 В. На практике, однако, это может быть несколько рискованно, и мы рекомендуем идти по этому пути только в крайнем случае!
