Как подключить розетку с выключателем своими руками

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чём эта выгода рассмотрим ниже, а также поговорим о конструктивных особенностях такого аппарата, его разновидностях, недостатках и о том, как подключить розетку с выключателем в общую электрическую сеть.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода.

В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

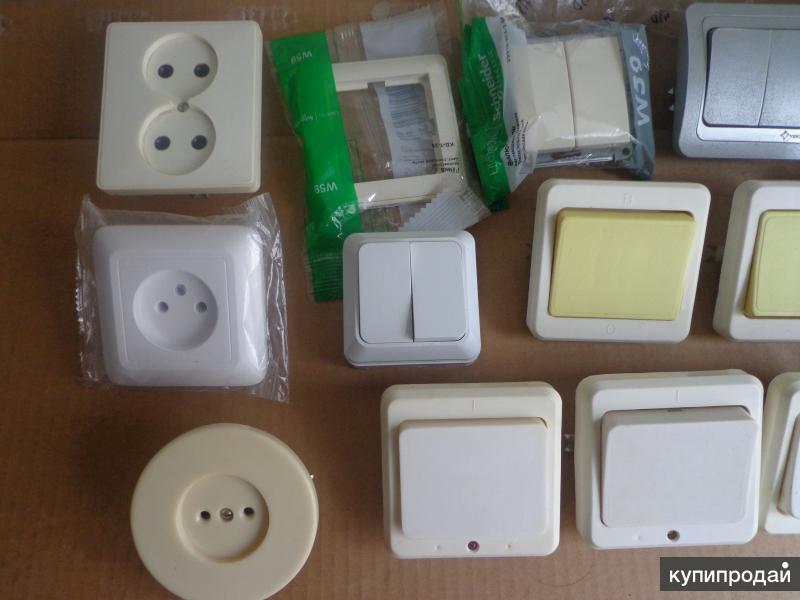

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.

Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
Аккуратно снимите обе клавиши выключателя.
Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
Разберите корпус блока, сняв верхнюю (или переднюю) крышку.

Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

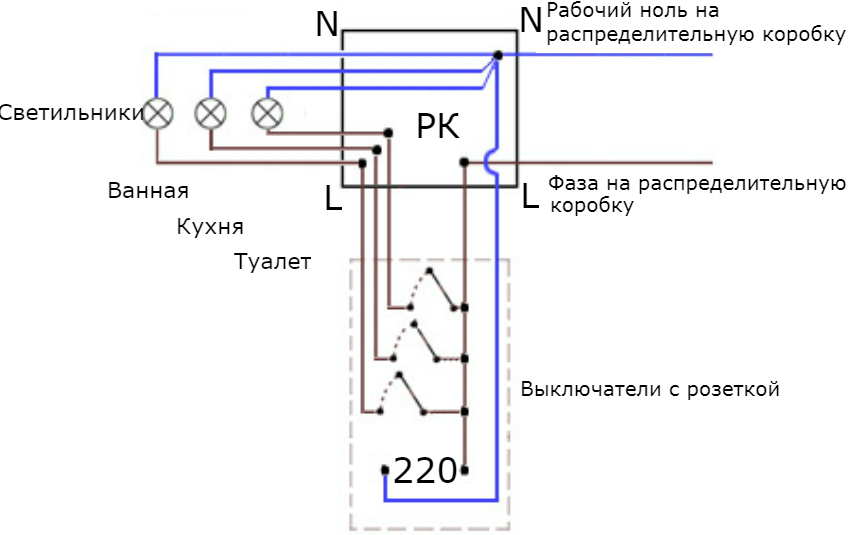

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.

Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Подключение выключателя от розетки | Электрика в квартире, ремонт бытовых электроприборов

Главная » Электроустановочные изделия

Электроустановочные изделия

Просмотров 1k. Опубликовано 13.06.2018 Обновлено 13.06.2018

Просматривая Интернет, а вернее форумы и блоги, которые посвящены электрике в квартире и доме, я сравнительно часто сталкиваюсь вот с этим вопросом, заданным посетителями этих самих блогов и форумов — «А можно ли подключить выключатель света от расположенной поблизости розетки?». Ответов на данный вопрос масса, в большинстве они расплывчаты или совсем неверны, поэтому решил написать статью на данную тему: «Подключение выключателя от розетки».

Итак, нам необходимо подключить источник света (люстра, бра, светильник и т.д.) через выключатель от электрической розетки, которая расположена рядом. Задача эта, сравнительно, не сложная и под силу любому домашнему мастеру, хотя бы немного знающего основы электричества — где расположены автоматические выключатели в электрощите, как отключить ток в квартире, что такое изолента и как ею пользоваться, и т.д.

Для источника света нам необходимо напряжение в 220 вольт, которое и присутствует в электрической розетки. Выключатель необходим для замыкания и размыкания электрической цепи: горит свет — не горит. На практике это делается так: берём от контактов на розетке фазу и ноль; открытая электропроводка — прокладываем провод в кабель-канале, закрытая — прокладываем его в штробе (канал в штукатурке), а затем заделываем; ноль напрямую ведём до осветительного прибора (люстра, бра, светильник и т. д.), а фазу до выключателя, которым её и прерываем, т.е. от выключателя ведём ноль дальше до осветительного прибора.

Для проводки нам понадобится электрический провод — медный, лучше гибкий (многожильный), сечением не менее 1,5 мм.кв. Для электробезопасности лучше всего использовать провода в двойной изоляции.

Конечно, согласно всем правилам, книгам, учебникам данный способ подключения источника освещения от розетки неправильный. Подключение бытовых потребителей тока (электроприборов и электрооборудования) должно осуществляться либо от автоматических выключателей напрямую (непосредственно), либо от основного провода в распределительных коробках. Также соединение проводов допускается только в распределительных коробках.

И ещё. Если у нас перестанет работать электрическая розетка — перерыв провода, ослабление контактов и т.д., то мы лишимся и источника света, который от неё запитан. Вот так. Это нужно помнить.

Но скажу вам по секрету, я сам иногда пользуюсь данным способом, ведь проводить новую линию электропроводки до осветительного прибора иногда нет времени, а иногда просто лень.

Проверка неправильной электропроводки

Выявив опасности, связанные с электропроводкой, до того, как возникнут проблемы, вы можете сделать свой дом более безопасным и, возможно, предотвратить пожар или опасный удар электрическим током. Даже в скромной электрической розетке или выключателе может быть множество вещей, которые могут выйти из строя, и большинство из них возникает из-за неправильной установки.

Итак, вот список проблем с проводкой, с которыми вы можете столкнуться, просто заглянув в розетку или распределительную коробку с фонариком. Многие из них легко исправить, но если вы обнаружите их много, вы можете вызвать электрика для экспертной проверки всей вашей электрической системы.

01 of 05
Безопасность превыше всего.
.. Отключите питание
Прежде чем приступить к работе с любой электрической цепью или устройством, всегда отключайте питание всей цепи, выключив соответствующий выключатель в сервисной панели вашего дома (коробке выключателя).
После того, как вы выключили выключатель, проверьте все провода цепи или устройства, которые вы будете проверять, с помощью бесконтактного тестера напряжения. Этот недорогой инструмент размером и формой напоминает перманентный маркер и позволяет проверять мощность, не касаясь проводов. Просто прикоснитесь наконечником тестера к проверяемому проводу (либо вставьте наконечник в розетку, либо прикоснитесь им к любому контакту устройства). Тестер может определять напряжение через изоляцию проводки, поэтому вам не нужно искать оголенный конец провода, как это делается с некоторыми другими тестерами. При наличии напряжения тестер загорается. Нет света, нет напряжения.
02 из 05
Обратные соединения
Большинство электрических розеток (правильно называемых розетками) сегодня представляют собой трехконтактные розетки с заземлением. У них есть одна длинная прямая прорезь, одна короткая прямая прорезь и округлая заземляющая прорезь для трех штырей заземленной вилки. Вы также увидите розетки с прорезью в форме буквы Т, короткой прорезью и округлой прорезью, указывающей на то, что у вас розетка на 20 ампер. Эти 20-амперные розетки часто можно увидеть в коммерческих или многоквартирных домах.
Старые, незаземленные , розетки имеют только два прямых паза, один длинный и один короткий. Вот почему вам часто приходится переворачивать вилку, чтобы вставить ее в розетку; это идет только в одном направлении. Эта длинная/короткая конструкция называется поляризованной и представляет собой функцию безопасности, предшествовавшую стандартной заземленной розетке.
Поляризованные розетки и вилки гарантируют, что ток течет только в одном направлении. Это делает такие вещи, как лампы и многие бытовые приборы, более безопасными в эксплуатации. Но вот в чем загвоздка: если вы подключите провода цепи к неправильным клеммам розетки, розетка все равно будет работать, но полярность будет обратной. Когда это происходит, у лампы, например, под напряжением будет находиться патрон патрона, а не маленький язычок внутри патрона. Угадайте, к чему вы, скорее всего, прикоснетесь? Вы хотите, чтобы язычок был под напряжением, а не рукав.
Внутри электрической коробки розетки черный (горячий) провод должен быть подключен к латунному контакту на розетке. Белый (нейтральный) провод должен быть подключен к клемме серебристого цвета. Если эти соединения обратные, полярность неправильная.
03 из 05
Правильное заземление
В современном доме почти каждая часть электрической системы заземлена, то есть имеет неразрывное (хотя обычно и не прямое) соединение с землей за пределами дома. Когда что-то пойдет не так, например, короткое замыкание или неисправность, электричество безопасно поступит на землю через систему заземления.
Дома, построенные в 1950-х годах и ранее, могут иметь мало или совсем не иметь заземления. Это опасно? Иногда это может быть очень опасно. Но дело в том, что большинство этих домов прекрасно работают без заземленных цепей. Тем не менее, если вы добавляете новые цепи или обновляете какую-либо часть электрической системы, вы всегда должны включать заземление. Это не просто умно; это закон.
Если у вас есть розетки в незаземленных цепях, вы можете заменить их на GFCI или прерыватели цепи замыкания на землю. Это специальные розетки, которые отключают питание при обнаружении опасного замыкания на землю, помогая защитить вас от удара током. Они до НЕ обеспечивают заземление, но делают использование розетки более безопасным.
Один из простых способов проверить розетки на наличие заземления — подключить тестер для розеток. Если тестер указывает на «разомкнутое заземление», возможно, розетка не имеет средств заземления или может быть заземляющий провод, но он неправильно подключен. Его также можно заземлить на металлическую электрическую коробку, но эта коробка не заземлена должным образом.
04 из 05
Слишком много проводов под клеммами
Установка более одного провода под любую стандартную винтовую клемму — это не только рискованный шаг, но и ленивый. Почти невозможно правильно затянуть два провода под одной клеммой. Обычно это приводит к ослаблению соединения. А болтающиеся провода — это очень плохо. Если вы обнаружите, что к розетке или клемме переключателя подключено более одного провода, устраните проблему, соединив провода с помощью соединителя проводов и включив косичку , короткую длину провода того же типа. Подсоедините косичку — и только косичку — к соответствующей винтовой клемме.
05 из 05
Надлежащее количество изоляции проводов
Хотя это может показаться неважным, правильная длина изоляции очень важна в точках соединения проводов. Зачистка провода до нужной длины обеспечивает отличное соединение. Снятие слишком большого количества изоляции слишком сильно обнажает оголенный провод и может стать точкой, где кто-то может коснуться провода, или оголенный провод может соприкоснуться с коробкой или другим проводом, например, с заземляющим проводом. в этом случае некоторые люди просто закрывают оголенные провода изолентой, но правильный метод — повторно зачистить конец провода до нужной длины.
Тогда слишком маленький провод не должен быть проблемой, верно? Неправильный! Слишком мало зачищенной изоляции означает, что часть или вся клемма соприкасается с изоляцией, а не с оголенным проводом. Это означает либо ограниченное соединение с сопротивлением из-за изоляции, либо отсутствие соединения вообще.
При зачистке провода для винтового зажима снимите примерно 3/4 дюйма изоляции с конца провода. Сформируйте оголенный конец провода в крючок и прикрепите его к клемме так, чтобы открытый конец крюка был справа. Это означает, что крюк затягивается вокруг винта, когда винт поворачивается. Когда соединение завершено, изоляция провода должна почти касаться винта, но ни одна ее часть не должна находиться под винтом.
