Чтобы правильно установить розетку или выключатель, надо убедиться в том, что у вас в руках изделие, которое соответствует всем современным требованиям.
Для определения этого есть 5 пунктов:
Позволяют ускорить монтаж и зафиксировать кабель без нужды дальнейшего обслуживания со временем. Напротив, в механизмах с винтовым зажимом придётся время от времени подтягивать винты клеммы.
Отлично подходят для изготовления узлов контактов-деталей (штырей и гнезд). Также важно, чтобы контакты были подпружинены. Скоба из стали сдавливает контакты и обхватывает штыри вилки.
Все детали розетки или выключателя должны быть выполнены из пластика с антипиренами. Эта добавка делает пластик не горючим.
Конструкция и 3D-исполнение суппорта исключает возможность горизонтального и вертикального смещения модулей. Однако при этом на механизмы можно установить многоместную рамку.
Для сборки розетки или выключателя не требуется специнструмента.
Отвертка понадобится только для закрепления.
Этапы монтажа
Выключатели и силовые розетки
Разберём пример, как подключить розетки «Эра» 12 серии.
Жилы кабеля, очищенные от изоляции, нужно вставить в клеммы автоматических зажимов. Глубина ≈12 мм (рис. 1 — процесс подключения розетки, рис. 2 — процесс подключения выключателя). Демонтировать кабель теперь можно, только если нажать на клемму.
Установка механизма в коробку, используя винты (саморезы) (рис. 4). При таком монтаже избавляться от накладок и клавиш нет необходимости. Это самый надежный метод.
Подключили провода, установили механизм в коробку. Теперь надо поставить рамку: наложить её на механизм и плотно прижать к стене (делай 1).
Если механизм нужно демонтировать, снимите рамку: нажмите сверху и снизу (делай 2) и потяните от стены (делай 3).
Розетка с разъемами RJ11 и RJ45 (телефонная и информационная)
Установить витые пары в телефонных и компьютерных розетках можно тоже без специальных приспособлений.
Провода следует разложить в контактные ячейки разъемов, потом зафиксировать сверху крышками, лишнее обрезать.
Розетки для ванных комнат и кухни (с защитным чехлом IP 44)
Защитный чехол применяют при установке розеток с крышками во влажных помещениях. При монтаже группы розеток с крышками в многоместные рамки стыкующиеся края чехлов нужно обрезать.

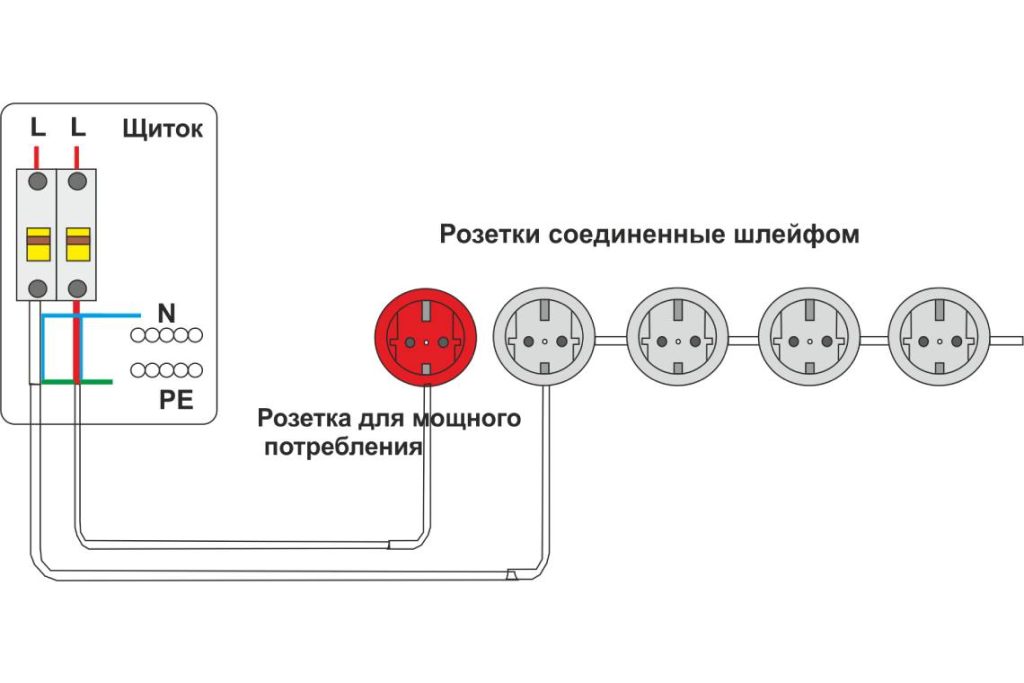

Схемы подключения розеток и выключателей «Эра», серия 12
Модели: 12-1101, 12-1001, 12-1103, 12-1103, 12-1103, 12-1103, 12-1103, 12-1103, 12-2104, 12-1107, 12-1102, 12-2101, 12-2001, 12-2102, 12-2103, 12-1106, 12-1108, 12-1104, 12-1004, 12-1105.
Зеленым цветом на схемах механизмов 12-1004, 12-1104, 12-1105, 12-1108 указаны внешние перемычки. В качестве перемычек можно использовать отрезок кабеля, к которому подключается механизм.
В Гродно купить розетку или выключатель, подходящий по 5 пунктам-требованиям, описанным в начале статьи, можно в магазине «Технологии света» на ул.
Горького, 91.
Выбрать вариант розетки/выключателя, подходящий по цвету и дизайну, можно в онлайн-каталоге «Эра» с помощью визуального конструктора. Здесь можно загрузить фото своих обоев и выбрать понравившуюся цветовую модель.
Как самостоятельно заменить розетку и выключатель
Рейтинг: 5 / 5
Пожалуйста, оцените Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5 СодержаниеКАК ПОДКЛЮЧИТЬ ВЫКЛЮЧАТЕЛЬ СВЕТА К КОРОБКЕ?МОНТАЖ РОЗЕТКИ или ВЫКЛЮЧАТЕЛЯПосмотрите видео по Установке и Подключению РозеткиВыключатель света в вашем доме внезапно выходит из строя. Это неудивительно, так как это служебный элемент, который обычно используется довольно интенсивно и регулярно.
То же самое и с электрическими розетками, которые могут прилипать к вилке или выпадать со стен.
Не зная, как подключить выключатель света, можно не беспокоиться, это не так уж и сложно.
Однако следует помнить, что любая работа, связанная с вмешательством в электрику помещения, опасна и требует соответствующей подготовки, и людям, не имеющим в ней большого опыта, не чувствующим в себе сил, следует обратиться за помощью к профессионалу.
Схема подключения выключателя и замены розетки или контакта аналогичны.
Она состоит из следующих этапов:
— отключение электричества на распределительном щите помещения,
— разборка корпуса переключателя или контакта,
— проверка того, какие провода находятся в фазе,
— подключение фазных проводов к новому переключателю или контакту,
— вся сборка в коробке и корпус в сборе.
Как видите, теоретически это не займет много времени, хотя, если это будет первый раз, вероятно, не так быстро.
Прежде всего, вы должны не забыть отключить электричество в распределительном устройстве, прежде чем начинать какие-либо действия самостоятельно.
ВНИМАНИЕ для клиентов, не чувствующих себя в силах, мы предлагаем замену розеток и переключателей, оказывая услуги в стандартном и аварийном режимах.
Мы работаем круглосуточно, а подробности предложения можно найти на этой страничке.
При поиске электрика в Минске вы можете связаться с нами круглосуточно.
КАК ПОДКЛЮЧИТЬ ВЫКЛЮЧАТЕЛЬ СВЕТА К КОРОБКЕ?
Если вы хотите подключить выключатель, сначала найдите подходящие фазные провода. Вынув из коробки розетку или выключатель, стоит вспомнить, какие провода были подключены, а есть ли еще.
Может случиться так, что фазных проводов всего два, а защитный и нейтральный проводники будут распределены в другом ящике.
Если проводов больше, их следует заизолировать изолентой.
Перед тем как начать работу с кабелями, проверьте измерителем, нет ли в них напряжения.
МОНТАЖ РОЗЕТКИ или ВЫКЛЮЧАТЕЛЯ
Перед тем как приступить к монтажу, стоит подготовить острый нож. Он будет использоваться для снятия оплетки кабеля, что необходимо для закрепления конца провода в розетке или в самом переключателе.
При снятии изоляции важно не повредить другие провода, которые могут выступать. При необходимости вложите их обратно в коробку и убедитесь, что они хорошо защищены.
Завершающим этапом является установка корпуса и рамы на выключатель или розетку, в зависимости от того, как они устроены.
Убедившись, что все в порядке и что ни один кабель не остался неподключенным или незащищенным, вы можете включить питание на распределительном щите и проверить, что все подключено правильно и установка работает правильно.
Посмотрите видео по Установке и Подключению Розетки
Понравился материал? поделись им.
- Jelektrik.By
- Статьи
- Розетки и выключатели
Добавить комментарий
Как установить | Bticino International
Простота установки системы Smart
Узнайте, как подключить систему и как соединить устройства для освещения, розеток и жалюзи.
ПОПРОБУЙТЕ КОНФИГУРАТОР УМНОГО ДОМА
Загрузите брошюру «Умный дом»
ЭЛЕКТРОПРОВОДКА
Установка интеллектуальной электрической системы аналогична традиционной, независимо от ее модульности. Вы просто должны помнить, что:
- подключенное устройство всегда должно получать питание от фазного и нейтрального кабелей. Это требование не распространяется на 2-модульный диммер/выключатель, который может легко заменить традиционный выключатель, поскольку не требует подключения нейтрального кабеля.
- на одну точку освещения необходимо только одно подключенное устройство, остальные элементы управления традиционные.
ДОБАВИТЬ ШЛЮЗ
Шлюз является сердцем системы Smart, он принимает сигнал от всех подключенных устройств и делает возможным соединение с wi-fi роутером.
Для правильной работы электрической системы Smart необходим только один шлюз, который должен быть размещен в доступной точке дома с хорошим сигналом wi-fi.
Интеллектуальный DIN-шлюз — FC80GT
Установите шлюз в распределительный щит, если он хорошо досягаем для сигнала wi-fi.
УСТАНОВКА И СОЕДИНЕНИЕ ИНТЕЛЛЕКТУАЛЬНЫХ УСТРОЙСТВ
Важное примечание: процедура не зависит от модульности или схемы подключения устройств, но всегда одна и та же
Установка и подключение подключенных устройств, как традиционных традиционное устройство, установите подключенное устройство соответствующего типа: по одному на каждую линию управления. Не забудьте также подключить нейтральный кабель.
Проверка подключенных устройств
Подключенное устройство уже работает; затем вы можете протестировать электрическую систему, активировав различные нагрузки.
Включите и выключите систему
Сопоставьте смарт-устройства
Нажмите и удерживайте в течение 5 секунд кнопку управления главным сценарием «Дома/В гостях», поставляемую со шлюзом.
Устройства связаны друг с другом.
Настройте App Home + Control
Загрузите приложение Home + Control бесплатно из Google Play или Apple Store и настройте его.
Настройка голосового помощника
Наконец, свяжите предпочтительного голосового помощника вашего клиента, следуя специальной процедуре.
УСТАНОВКА БЕСПРОВОДНОГО УПРАВЛЕНИЯ
Расширьте электрическую систему с помощью беспроводного управления, чтобы управлять освещением, жалюзи, розетками и сценариями: размещайте беспроводное управление там, где хотите, даже там, где вы этого не предполагали. Проводка не требуется, так как беспроводное управление оснащено батареей CR2032 с длительным сроком службы.
Важное примечание: процедура не зависит от модульности или проводных устройств, но всегда одна и та же
Установка на стене:
Связь с помощью управления с простым действием
Установите управление, используя поставляемую двустороннюю ленту
.
Управление готово для использования
. -АККУМУЛЯТОРЫ
Пульт управления питается от аккумулятора CR2032, способного гарантировать работу
в течение 8 лет.
СКРЫТЫЙ МОНТАЖ:
Установка блока управления
Извлеките блок управления из корпуса
Свяжите блок управления с простым действием
Блок управления готов к использованию Батарея CR2032, способная гарантировать работу в течение 8 лет. Замена не требует никаких инструментов.
УМНЫЕ УСТРОЙСТВА ДЛЯ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ
Умная электрическая система состоит из устройств, которые позволяют управлять освещением, розетками, жалюзи и сценариями.
УПРАВЛЕНИЕ ОСВЕЩЕНИЕМ
Подключенный двухсторонний переключатель
Переключатель, который можно использовать традиционным способом или удаленно через приложение или голосовую команду.
Переключатель/диммер
Отрегулируйте уровень освещенности для оптимального личного комфорта.
Подключенное реле освещения
Управляет освещением локально или дистанционно. Он может быть подключен к одной или нескольким традиционным кнопкам или к одному или нескольким беспроводным элементам управления.
Реле Smart DIN
Модуль Smart DIN для управления освещением с максимальным поглощением In=16A для установки дополнительно или альтернативно.
РОЗЕТКИ
Подключенная розетка
Модуль, позволяющий удаленно активировать розетку и измерять потребление.
Подключенная розетка
Модуль, позволяющий удаленно активировать розетку и измерять потребление.
Интеллектуальный DIN-счетчик
Смарт-модуль DIN, измеряющий потребление энергии всей однофазной системой дома (мгновенное, суточное, месячное) и отдельных линий электропередач.
Модуль сброса нагрузки Smart DIN
Модуль Smart DIN, который контролирует потребление всей электрической системы, включает/отключает нагрузки и задает сценарии с приоритетными и неприоритетными нагрузками.
ЖАЛЮЗИ
Привод жалюзи
Переключатель жалюзи, который, помимо прямого управления, обеспечивает интеграцию со сценариями или управление через приложение.
Привод жалюзи
Переключатель жалюзи, который, помимо прямого управления, позволяет интегрироваться со сценариями или управляться через приложение.
КОНТРОЛЬ НАГРУЗКИ
Контактор Smart DIN
Модуль Smart DIN для управления однофазными нагрузками Артикул FC80CC
модули), управляющие одновременно несколькими функциями (розетки, свет, жалюзи).
Пример блока управления сценарием в эстетике Living Now
Европейский и модульный стандарт
Пример блока управления сценарием в эстетике Classia
Европейский и модульный стандарт
Посмотрите и узнайте больше об особенностях смарт-устройств в онлайн-каталоге:
ДРУГАЯ УМНАЯ ПРОДУКЦИЯ
МЫ ХОТИМ УСТРАНИТЬ ВСЕ ВАШИ СОМНЕНИЯ
ВЫ ХОТИТЕ НАСТРОИТЬ УМНУЮ ЭЛЕКТРИЧЕСКУЮ СИСТЕМУ?
Узнайте, что вы можете делать с помощью конфигуратора «Умный дом»
ПОПРОБУЙТЕ КОНФИГУРАТОР «УМНЫЙ ДОМА»
Как подключить розетку
Некоторая вводная информация перед началом работы: почему важно правильно подключить горячие и нейтральные провода неправильно, но вероятность получить удар током при обращении с розеткой, особенно при замене лампочки, выше, если вы неправильно используете горячий и нейтральный провода. Электричество создает цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампочку и через металлическую резьбу на патроне, где лампочка вкручивается в патрон. При правильном подключении металлические нити розетки никогда не будут горячими на ощупь и не ударят вас током, независимо от того, включен выключатель или выключен. При неправильном подключении резьба или любой проводящий металл, касающийся резьбы, в том числе внешней части розетки или нити лампочки, может привести к поражению электрическим током независимо от того, включен выключатель или выключен. Поэтому важно тщательно следовать инструкциям для горячих и нейтральных проводов. Подключение к розетке
| |||
Колпачок — это место, где провод выходит из гнезда; внутренняя часть — это часть с винтами, к которой вы прикрепляете провод, и место, где вкручивается лампочка; а оболочка — это часть, которая прикрепляется к крышке, закрывая внутреннюю часть.
Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать компенсатор натяжения в крышку розетки и заменять установочный винт в компенсаторе натяжения.
Лучше всего он будет держаться, если вы будете растягивать его, когда наматываете на проволоку. Старайтесь, чтобы область, проклеенная лентой, была как можно более плотной и узкой, чтобы лента наполовину покрывала ткань, а наполовину — пластиковую изоляцию. Это предотвратит проблемы с фитингом провода в розетке и лентой, выступающей из отверстия для проводов в крышке розетки. Для наших витых проводов закрепите каждую ножку скрутки по отдельности.
Отрежьте пластик и всю внутреннюю обивку (немного бумаги и/или дополнительного пластика), оставив только внутренние провода. Обклейте неровный край обрезанной пластиковой оболочки скотчем, чтобы этот участок оставался аккуратным.
Вам нужно, чтобы вся медь имела безопасное соединение с розеткой. Теперь скрутите медные жилы вместе.
В проводе без солнечных часов горячий провод черный, а нейтральный белый. Sundial Wire использует соглашение с полосами/без полос, так что цвет пластика не виден через оплетку. Также в некоторых наших проводах нет полосатого провода, а есть бежевый провод, который является горячим, и белый провод, являющийся нейтральным.
