Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины

Правила устройства туалета:

Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно. Также особое внимание стоит уделить выбору .
Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче.

Галерея изображений

Фото из

По типу утилизации отходов отдельно стоящие туалеты подразделяются на накопительные и выносные. Накопительные варианты предполагают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительную емкость

Туалеты с выгребной ямой устраивают в удалении от домов, источников водоснабжения и границ соседних участков

Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, находящейся непосредственно в сантехнике, нуждающейся в регулярном опорожнении. Павильон для биотуалета можно расположить в любом удобном месте

Постройку, совмещающую туалет и душевую кабинку, целесообразно подключать к одной накопительной емкости. В этом случае потребуется регулярная откачка стоков по мере накопления резервуара

Герметичную накопительную емкость, стоки из которой регулярно откачивают, располагать допустимо в 5 м от жилья. Этот способ сбора отходов не угрожает окружающей среде и грунтовой воде

Туалет на даче, посещаемой периодически лишь в летнее время, разумней будет возвести над выгребом без откачки. Такие ямы по мере наполнения закапывают, а сверху высаживают деревья. Возведенный над ним домик просто переносят на новое место

Объем выгребной ямы, как и объем накопительной емкости, подбирают в соответствии с численностью проживающих и интенсивностью посещения

Если на загородном участке устраивают туалет с накопителем или ямой, предполагающей откачку, то кроме удаления от дома и источников воды нужно учесть возможность подъезда для ассенизаторской техники

Туалет на загородном участке

Сооружение с выгребной ямой

Домик для выносного биотуалета

Блок душ-туалет с общей накопительной емкостью

Установка накопительной емкости для дачной канализации

Выгребная яма без проведения откачки

Выгребная яма для большого частного дома

Бетонированный накопительный резервуар

Выбираем подходящий тип проекта

Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост.

Постройка с герметичной емкостью вместо выгреба будет уместна на участке, где грунтовые воды располагаются слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребом

Самый распространенный и привычный проект простого туалета для дачи – модель с . Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой.

Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное ее преимущество – яму не нужно обслуживать довольно продолжительное время. Если сортир используют только в дачный сезон, можно и вовсе не столкнуться с необходимостью вызова ассенизатора

Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один.

Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.

Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-клозет или сортир без ямы

Простой способ сделать чертеж туалета для дачного участка – спроектировать его по принципу пудр-клозет.

Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.

Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».

В туалетах подобного типа всегда присутствуют две емкости: для сбора отходов и для хранения присыпки. Емкости нужно регулярно очищать

В качестве адсорбента применяют древесную золу, торф, древесные опилки, песок. По большому счету, пудр-клозет с торфом является самодельной вариацией готовых биотуалетов промышленного производства, которые используют тот же торф в качестве наполнителя.

№3 — туалет с компостной ямой

Еще один вариант, идеально подходящий для дачного участка, — туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.

Чтобы компост насыщался кислородом, его нужно регулярно рыхлить. Для этого предусматривается специальный рычаг для ручного перемешивания

Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает.

Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.

Тонкости выбора стройматериалов

Когда решение по поводу типа конструкции туалета принято, нужно выбрать материал, который будет использоваться в строительстве. Выбор стройматериала имеет значение еще на этапе разработки чертежа.

Чаще всего применяют:

дерево;
кирпич;
металл.

Это привычные материалы для дачника, с которыми умеет обращаться едва ли не каждый.

Галерея изображений

Фото из

Самый распространенный вариант сооружения домика для туалета на даче предполагает использование каркасной технологии

Каркас сооружают из пиломатериалов или металлопроката, стенки постройки могут быть сплошными или с вентиляционными зазорами в верхней части

Чаще всего каркасы дачных туалетов, сооруженные из бруска, обшивают обрезной доской, вагонкой или блок-хаусом

Быстро справиться с отделкой каркаса позволяет использование профнастила, который отлично работает в паре как с деревянным, так и с металлическим каркасом

Интересно смотрится и превосходно работает отделка каркасной постройки сотовым поликарбонатом и пластиковым шифером

Домик из бревна выглядит великолепно, но его сооружение потребует больших расходов по сравнению с каркасной конструкцией. Такой туалет необязательно утеплять для эксплуатации в зимний период

Кирпичные туалеты требуют устройства массивного фундамента. Их не возводят над выгребными ямами ввиду внушительного веса

Значительно быстрее, чем из кирпича, производится строительство туалета из пенобетонных блоков. Этот тип как и кирпичный требует устройства фундамента, предполагает установку биотуалета или вывод стоков в накопитель

Каркасная технология в строительстве туалета

Сооружение с частично проницаемыми стенками

Обшивка каркаса туалета вагонкой

Популярная обшивка профнастилом

Формирование стен из пластикового шифера

Туалет на дачном участке из бревна

Кирпичное сооружение для уборной

Применение пенобетонных блоков

Вариант #1 — простой и надежный деревянный туалет

Когда речь заходит о дачном строительстве, в первую очередь представляются всевозможные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород дерева легко достать, а для работы не потребуется сложного оборудования. В крайнем случае, с деревом можно работать даже без применения электроинструмента.

В зависимости от того, как вы оформите свой туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов — декор стен блок-хаусом или вагонкой

Если есть желание сделать сортир не просто практичным и функциональным, но и полноценным декоративным элементом на вашей даче, попробуйте построить его из сруба. Повозиться придется намного дольше, но результат того стоит.

Дачный туалет – не самая благоприятная среда. Дерево может гнить и разрушаться, если не обработать его специальными средствами. Пропитка антисептиком – обязательное условие при возведении уборной из пиломатериалов.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

Галерея изображений

Фото из

Этап 1: Установка каркаса на пенобетонные опоры

Этап 2: Вырезка отверстия над выгребной ямой

Этап 3: Обшивка каркаса по тесовой схеме

Этап 4: Укладка кровельного покрытия

Вариант #2 — капитальное сооружение из кирпичей

Преимущества кирпичных построек перед деревянными известны всем еще из сказки про трех поросят.

Кроме прочности, кирпичный туалет обладает низкой теплопроводностью, что важно, если вы ездите на дачу в холодное время года. Кирпичный дачный туалет имеет вид домика с одно- или двускатной крышей. Могут быть запроектированы окна.

Не обязательно использовать обыкновенный кирпич. Более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон станут прекрасной альтернативой

Проект такого сортира включает в себя не только чертеж надземной части туалета, но и фундамента. В этом случае обойтись без фундамента не получится, так как собственный вес постройки из кирпича достаточно большой.

Без опоры грунт в скором времени утрамбуется и просядет, что станет причиной возникновения трещин в стенах туалета.

Вариант #3 — туалет из металла

Металл – материал с высоким коэффициентом теплопроводности. В клозете из металлических листов будет невыносимо жарко летом и очень холодно зимой.

Без применения теплоизоляционных материалов железный сортир на даче может быть только временным проектом – до постройки основной уборной.

Чаще всего используют листы профнастила, нашитые на каркас из металлопрофиля. В данном варианте использован профилированный лист металла. Крыша из поликарбоната на металлическом каркасе

Добиться герметичности стыков такого тонкого и гибкого материала сложно. В углах будут щели, через которые домик будет продувать ветер, что также не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируют пенопласт или минеральную вату.

Рекомендуем также изучить наш материал о том, как построить своими руками.

Готовые чертежи и схемы деревянного туалета

Когда вы определились с материалом надземной части домика для туалета, нужно разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать все элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.

Чаще всего используют такие модели домиков для уборной:

шалаш;
теремок;
скворечник.

Схема постройки деревянного туалета на даче выбирается, исходя из практических соображений.

№1 — схема «шалаша» с размерами и описанием

Дачный туалет-шалаш — это компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс постройки и упрощает построение чертежа.

Постройки могут отличаться по размеру, используемым материалам, сложности оформления и дизайнерскому решению, но общий принцип проектирования остается неизменным

Начинают с фасада и задней стенки уборной. Делают каркас в форме треугольника с несколькими ребрами жёсткости по высоте. Длина поперечной балки – 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками – 30-40 см.

Высота угловых стоек составляет 177 см, промежуточных – 287 см. Наклонные элементы на данном чертежи подобраны длиной 312 см.

Слева изображена задняя стенка, справа — передняя, с проемом для двери. В углах изображены эти же элементы в пространственном виде

Чертеж передней стенки отличается тем, что вертикальные стойки расположены на большем расстоянии друг от друга. Это вызвано необходимостью установки входной двери.

Расстояние между стойками будет зависеть от конструкции двери. Обычно подходит проем шириной 70 см. Вверху проема устанавливают потолочину на высоте 2 м 15 см.

Остальные геометрические размеры самого каркаса совпадают с размерами на чертеже задней стенки.

Чертеж каркаса дачного туалета типа «шалаш». Из бруса прямоугольного сечения или из обрезной доски достаточной толщины можно сконструировать достаточно прочную цельную конструкцию

Стенки соединяют продольными балками, длиной 122 см каждая. Посередине размещают еще одну поперечную балку длиной 150 см. Проект основной опорной конструкции готов.

Приступают к устройству постамента. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев – 50 см.

Устанавливают 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стенки. Соединяют вертикальные элементы поперечинами. Их размер тоже составляет 50 см.

Вот такой аккуратный домик-туалет получится, если придерживаться данного проекта. Сверху над дверью есть отверстие для вентиляции

Такие размеры подходят для туалета средней величины. Стоит отметить, что полезная высота внутреннего помещения составляет 2,15 м. При этом общая высота постройки получится 3,5 м.

Это связано с тем, что скаты крыши соединяются под очень острым углом. На высоте 2,15 м зашивают потолок, так в уборной будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте .

№2 — чертеж «скворечника» с таблицей распила

Более сложная архитектурная форма – дачный туалет-скворечник. Этот вариант встречается чаще всего. На чертежах видно, что боковые стены имеют форму прямоугольных трапеций, а задняя и фасадная части – прямоугольников.

В отличие от «шалаша», такая уборная гораздо комфортнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не увлажнялось и не портилось от постоянного контакта с землей, рекомендуется делать туалет немного приподнятым.

Устанавливают специальные полозья для основы, высотой около 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной составляет 2,08 м, а спереди – 2,78 м.

В качестве крыши автор предлагает сделать сплошной настил из листа ОСБ, на который в последствии будет уложена мягкая черепица

Таким образом, при длине здания 1,72 м, уклон кровли составит порядка 22 градуса. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплителем:

На чертеже также учтена возможность дополнительного утепления кровли пенопластом. В таком случае проектируют еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, а затем их соединяют между собой в пространственную модель уборной. Каждая из стен подробно изображена на отдельных листах чертежа.

Очень важный нюанс – план распила досок. Такое дополнение значительно упрощает строительство.

На чертеже фасада присутствует проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

Особое внимание размерам отдельных элементов:

Часть досок распиливают с припуском 50 мм, остальные — с припуском 100 мм. Скос 15 градусов, крайняя доска подгоняется уже на месте

Противоположная стена без окна:

Левая стена проектируется аналогично правой, но на ней не предусмотрено окно, поэтому чертеж становится еще проще и понятней

Помимо стен, нужно позаботиться и о перекрытии. В данном случае используется только одно перекрытие – в нижней части туалета. На чертеже показан каркас этого элемента и таблица раскроя досок.

Кроме того, предусмотрен план раскроя стандартного листа ОСБ, которым может быть зашит пол.

Обработанный антисептиком брус собирают при помощи гвоздей или на шпильки. В последнем случае нужно предварительно просверлить отверстия под крепления

Необходимо продумать утепление:

Нижнее перекрытие тоже утепляют листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола, толщиной 50 см, после чего зашить теплоизоляционный слой листом ОСБ

Чертеж стропильной системы:

Строительство туалета из дерева предполагает определенный процент погрешности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже на месте

Таблица материалов помогает составить смету.

Таблица материалов включает даже такие мелочи, как дверные петли или заглушки. По ней видно, что для остекления нужно приобрести оконный блок 600х600 мм

Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровельное покрытие остается на усмотрение заказчика. Часто применяют шифер или профнастил, а так же рубероид или черепицу.

Проектирование кирпичного туалета с чертежами

Фундаментом для кирпичного туалета может служить железобетонный бордюр, углубленный в грунт, или бетонные блоки, расположенные по углам конструкции.

Стандартная небольшая кабина с площадью стен в пределах 8 квадратов потребует около 300 кирпичей для возведения. Расчет примерный и очень утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при укладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь постройкой будут пользоваться не один год

Для такого объема кладки нужно запроектировать около 60 кг цемента для приготовления раствора. Размеры кирпичного дачного туалета можно взять с чертежа туалета-скворечника.

Если деревянные стены изготавливают по отдельности, то дачный сортир из кирпича выкладывается порядово по всему периметру.

Цементный раствор требует времени для набора прочности. Если выложить за раз все ряды кладки, на нижние будет приходится большая нагрузка, под действием которой не схватившийся раствор просто выдавится наружу из всех швов.

Чтобы этого не произошло, кладку осуществляют в несколько этапов. Оптимально – по 4-5 рядов в день. Строительство затянется, но результат будет гораздо лучше.

Проемы нужно отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и подгонку

Кровля может быть односкатной, как в случае деревянного дачного скворечника-уборной, так и двускатной. В зависимости от этого меняется схема расположения стропильной сетки. Кроют туалет все тем же шифером, профнастилом или другими материалами покрытия.

Кроме перечисленных видов клозетов, на нашем сайте есть статья о том, как спроектировать и построить . Это особенно актуально, если территория дачного участка не слишком большая.

Выводы и полезное видео по теме

Как сделать проект деревянного дачного туалета в программе SketchUp:

Разработка проекта и чертежей дачного туалета – дело непростое, несмотря на скромные размеры постройки.

Следуйте приведенным выше инструкциям, и строительство дачного сортира любой сложности покажется проще пареной репы. Главное – подходить к работе с ответственностью и долей здорового энтузиазма.

Если вам доводилось самостоятельно возводить клозет на дачном участке, поделитесь, пожалуйста, своим опытом с нашими читателями. К комментариям можно прикладывать фото чертежей, расчетов и готовых построек. Также в блоке с комментариями можно задать интересующие вас вопросы по теме статьи.

чертежи, размеры, как построить деревянный, схема, фото

Для тех, кто решил построить туалет на даче своими руками — чертежи, размеры, эскизные изображения оказываются необходимой помощью, не позволяющей отклониться от выбранной технологии или соорудить мало пригодную для эксплуатации конструкцию. Прежде чем приступать к более точным разработкам, важно выбрать тип конструкции дачного туалета, место его размещения и другие параметры. Они, в свою очередь, зависят от условий эксплуатации, что указывает на необходимость подробного анализа с учетом перспективы. Например, если существует вероятность того, что через какое-то время увеличится количество людей, посещающих дачу, или вы планируете обустроить дом таким образом, чтобы в нем можно было жить дольше, создавайте заранее туалет с расчетом на увеличение нагрузки, чтобы потом не пришлось переделывать.

Содержание

1 Виды туалетов
2 Варианты обустройства выгребной ямы
3 Выбор места для строительства
4 Материалы и инструменты
5 Схема и размеры дачных туалетов
6 Строительство по шагам
7 Вентиляция

Виды туалетов

Легче всего построить туалет для дачи своими руками деревянный — чертежи таких конструкций найти не сложно, а в некоторых случаях достаточно бывает и пошаговой инструкции без иллюстраций. Тем не менее, красивого и надежного домика недостаточно для обеспечения комфорта. Важно позаботится об утилизации отходов. С этой точки зрения существует несколько вариантов дачного туалета.

Люфт-клозет

Люфт-клозет устроен таким образом, что отходы из унитаза перемещаются самотеком , собираясь в приемнике, который очищают по мере наполнения. Обычно перемещению отходов способствует наклонный пол резервуара, имеющего расширяющуюся по направлению от унитаза форму. Преимуществом такой конструкции является возможность без строительства полноценной канализационной системы установить унитаз в теплом помещении в доме, а резервуар вынести за его пределы, чтобы избежать появления запаха. Часть люфт-клозета, находящаяся снаружи, оснащается крышкой, через которую производится очистка ассенизаторской машиной. Для обеспечения теплоизоляции она выполняется герметичной и многослойной (например, из металла и дерева с «прослойкой» из теплоизоляционного материала). Недостаток люфт-клозета в том, что он встраивается в несущую стену, а значит, его обустройство лучше выполнять на этапе возведения дома.

На фото схема люфт-туалета

Пудр-клозет

Пудр-клозет имеет накопитель, в котором отходы чередуются со слоями засыпки («припудриваются»). В качестве такой засыпки используют опилки, торф, золу или смесь этих компонентов. Засыпку выполняют после каждого визита в туалет. У покупных моделей за распределение сыпучей смеси отвечает специальный распределитель. В самодельных используют обычное ведро или другую емкость с совком, которые устанавливают в туалете.

Преимуществом пудр-клозета являются:

возможность использовать содержимое накопителя дачного туалета для получения органического безопасного удобрения (для этого при наполнении резервуара его выгружают в компостную яму для дозревания),
решение вопроса утилизации (нет необходимости вызывать ассенизаторскую машину),
минимум земляных работ (они потребуются только для сооружения фундамента постройки, резервуар помещается на поверхности),
возможность устройства компактных переносных моделей туалетов, которые можно заносить в дом (например, на основе обычного ведра).

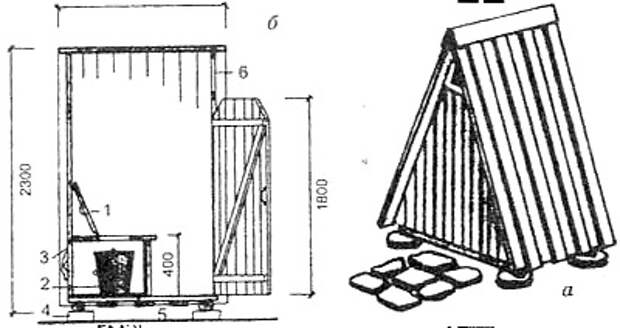

Чертеж деревянного пудр-клозета с размерами по типу «шалаш»Чертеж дачного туалета вида пудр-клозет из профнастила по типу «скворечник»

Биотуалет

Биотуалетами называют сооружения, в которых отходы проходят переработку. В процессе разложения содержимое резервуаров превращается в равномерный по консистенции ил, безопасный, занимающий меньше места (а значит, реже требующий опорожнения резервуара) и удобный для откачки. Для того, чтобы обеспечить реакцию разложения, в заводских биотуалетах используются наполнители, в качестве которых могут выступать:

торфяная смесь,
химически активные реагенты,
биопрепараты (сухие или в виде жидкостей), представляющие собой колонии бактерий определенного вида.

Биотуалет можно использовать как в отдельном уличном домике, так и в доме

Туалеты с выгребными ямами

Дачный туалет с выгребной ямой – это своеобразная классика. Не самый удобный, но наиболее простой и дешевый вариант. Все отходы собираются в накопителе, который периодически очищается при помощи ассенизаторов. В некоторых случаях заполненную выгребную яму засыпают землей, перенося домик на другое место. В такой засыпанной яме через некоторое время образуется компост, который можно использовать для удобрения почвы. Наиболее распространенным (хотя и наименее экологичным) является вариант туалета, в котором выгребная яма не имеет дна. Его только засыпают иногда щебнем, гравием или другим материалом, через который осуществляется фильтрация при частичном дренировании содержимого в почву.

Важно: При высоком уровне грунтовых вод такие модели ям целесообразно заменять герметичными накопителями.

На чертеже представлены размеры дачного туалета с выгребной ямой

Варианты обустройства выгребной ямы

Вне зависимости от наличия герметичного дна, выгребная яма туалета нуждается в постройке стен. Во-первых, они препятствуют обрушению земли в вырытом котловане. Во-вторых, стенки предотвращают просачивание отходов в верхние слои почвы. Для устройства выгребных ям используют самые разные, специально приобретаемые, оставшиеся от строительства других сооружений или просто доступные материалы. Рассмотрим наиболее распространенные варианты.

Бетонные кольца

Бетонные кольца сочетают прочность, надежность и долговечность лучших строительных материалов с высокой скоростью, с которой с их помощью можно соорудить резервуар требуемого объема. Кольца крепят друг на друге «столбиком» при помощи строительного раствора, герметизируют швы и выполняют гидроизоляцию. Все работы могут быть выполнены за один день. Недостатком варианта является большой вес готовых бетонных изделий. Привезти их на участок, разгрузить и правильно установить без применения специальной подъемной техники невозможно, а это значит, что для строительства туалета потребуются дополнительные расходы.

Монолитный бетон

Для строительства выгребной ямы из монолитного бетона материал легко можно доставить на участок. Раствор приготавливается в бытовой бетономешалке или в любой емкости с использованием дрели-миксера. Перед тем, как приступить к приготовлению раствора, в котловане устанавливают опалубку. Ее можно изготовить из любых доступных материалов (досок, фанеры, металлических листов и пр.). Для придания конструкции большей прочности перед заливкой раствора в опалубке устанавливается армирующий каркас. При большой высоте стен специалисты рекомендуют выполнять заливку поэтапно – не более 50-70 см за один раз. Такой способ требует больше времени, поскольку каждый новый уровень выполняется только после отвердевания нижнего, зато он более практичен и позволяет обойтись меньшим количеством материала для выполнения опалубки.

Пластиковые емкости

Несомненными преимуществами пластиковых емкостей является их герметичность и невосприимчивость к воздействию влаги. Благодаря этим особенностям выгребные ямы дачного туалета, построенные из пластика, долговечны и надежны. Недостатком материала является его гибкость. Пластичность и податливость пластика не дают ему противостоять давлению грунта, поэтому для того, чтобы избежать деформации, стенки укрепляют арматурой и цементным раствором. В этом отношении наиболее удобны еврокубы, которые изначально снабжены наружным каркасом из прочной проволоки. Для упрочнения таких конструкций остается залить промежуток между стенками котлована и пластиковой емкостью строительным раствором. Кроме еврокубов для устройства выгребных ям могут использоваться и другие резервуары из этого материала, например, бочки.

Использование пластиковых еврокубов — недорогой вариант устройства герметичной ямы для туалета

Кирпич

Кирпичная кладка требует времени, однако такое строительство выгребной ямы позволяет придать ей любую форму и соблюсти требуемые размеры. Из кирпича можно выложить резервуар круглой, прямоугольной или квадратной формы. Такой строительный материал целесообразно выбирать, когда в наличии имеются остатки кирпича после строительства других объектов.

Для обеспечения прочности стенок достаточно выполнить кладку в пол-кирпича. Чтобы яма туалета имела требуемую герметичность, важно не допускать пропусков на этапе кладки и выполнить оштукатуривание или покрытие гидроизолирующим составом стен после завершения строительства.

Больше информации про заводской торфяной туалет для дачи и его выбор вы найдете в отдельной статье сайта. Там же есть обзор популярных моделей и отзывы.
Если вам интересно, как можно сделать душ для дачи из поликарбоната с раздевалкой или без нее, то у нас на эту тему тоже есть статья.

А про строительство уличного умывальника можно прочитать тут.

Выбор места для строительства

Сложно сформулировать единые требования к выбору места для строительства туалета – многое зависит от типа конструкции и герметичности накопителя (вероятности попадания отходов в почву). Проектируя туалет на даче своими руками чертежи и размеры выбирают с учетом целого ряда факторов. При выборе же места установки важно учитывать розу ветров для того, чтобы туалет не становился источником неприятных ощущений обитателей дачи и их соседей. Если конструкция туалета предполагает периодическую откачку содержимого с помощью ассенизаторской машины, необходимо предусмотреть возможность удобного подъезда спецтехники к объекту.

Самые строгие требования предъявляются к негерметичным моделям (в первую очередь – к выгребным ямам без дна). Их необходимо устанавливать примерно на средней высоте, если участок отличается сложным рельефом (в низинах высок риск загрязнения грунтовых вод, а на высоте – разрушения конструкции при размывании грунта). Важно также соблюсти требуемое удаление туалета от основных объектов (от дома – минимум 12 метров, от источника воды – 25 метров, от посадок – 4 метра и не ближе 1 метра от забора).

Материалы и инструменты

Выбор материалов для строительства туалета на дачном участке во многом определяется выбором типа утилизатора. Например, при установке выгребной ямы, вам понадобятся кирпич, цемент, бетонные кольца или пластиковые резервуары – в зависимости от того, что вы выбрали. Для строительства каркаса домика понадобятся:

брус с сечением 100х100 или 100х50 мм длиной 3 м для рамы и вертикальных стоек домика,
брус 50х50 мм для «подиума» или ступени, на которой будет установлено сидение внутри,
ДСП, доски, вагонка или другой материал для внутренней и наружной обшивки,
Рубероид и шифер или профнастил для крыши.

На фото готовый деревянный туалет на участке

Не следует также забывать о том, что для стационарной конструкции необходим

фундамент – ленточный (потребуется цемент для раствора) или столбчатый (цемент или кирпич), а также гидроизоляция (рубероид или другой аналогичный материал), предотвращающая соприкосновение конструкции и каркаса для того, чтобы минимизировать возникновение гниения.

Для вентиляции потребуется пластиковая труба диаметром 100 мм.

Для комфорта использования хорошо также установить в дачном туалете освещение – подвести электропроводку и смонтировать светильник или, как минимум, снабдить сооружение аккумуляторным фонарем.

Схема и размеры дачных туалетов

Схема постройки дачного туалета одна и та же, в отличие от параметров резервуаров, которые рассчитываются в соответствии с интенсивностью использования приспособления, количества людей, посещающих дачу, сезонности и продолжительности таких визитов.

Классическим вариантом считается домик-«скворечник» прямоугольной формы. Он легок в исполнении и удобен при использовании. Для комфорта достаточно выполнить следующие размеры туалета на даче своими руками:

высота – 2200 мм,
ширина – 1500 мм,
длина 1000-1500 мм.

Если такие размеры покажутся хозяину недостаточными, можно построить туалет на даче своими руками, размеры которого будут больше.

Сторонники эстетики могут предпочесть построить дачный туалет своими рукам, используя чертежи более сложной конструкции – домика-«шалаша», имеющего небольшое основание и практически состоящего из двух наклонных плоскостей.

Виды домиков для дачных туалетов — «шалаш» и «скворечник»

Строительство по шагам

Для примера поэтапного выполнения строительных работ мы выбрали «скворечник». Такая схема туалета для дачи наиболее проста в исполнении.

Перед началом работ производится разметка положения будущего сооружения на местности.

1. Выполняется фундамент. Часто для установки домика рекомендуют ленточные конструкции, но многие специалисты для легких построек более практичным называют столбчатый фундамент. Самый простой способ его устройства – установка в грунт асбестовых труб, в которые заливается раствор и до его отвердевания устанавливаются вертикальные деревянные опоры. Важно контролировать положение последних по уровню, следить за тем, чтобы в процессе набора прочности бетоном не произошло смещение.

Устройство фундамента по этой схеме имеет свои нюансы:

Асбестовые трубы перед установкой покрывают гидроизоляционным слоем.
Установку вертикальных опор выполняют после заливки труб бетоном на треть высоты и набора прочности этой порцией раствора.
Глубина погружения опорных труб зависит от типа грунта и в среднем составляет 0,5-0,7 м, но для нестабильных песчаных почв глубину целесообразно увеличить.

2. Сооружается каркас будущей конструкции туалета. Проще всего для этой цели использовать брус 100х100 (50) мм и метизы для дерева. Для защиты от влажности и гниения брус можно обработать пропиткой или прогрунтовать и покрасить. Основательность строению обеспечит металлический каркас, однако, для его сооружения потребуется специальное оборудование (сварочный аппарат).

Основные элементы надежного каркаса:

несущие вертикальные опоры (передняя пара длиннее задней для обеспечения наклона крыши),
две горизонтальные рамы-обвязки – для установки крыши и на уровне стульчака,
диагональные брусья по сторонам сооружения для придания конструкции жесткости,
опоры и горизонтальная часть дверного проема.

3. Выполняется обшивка каркаса туалета с наружной стороны и внутри. В качестве материала можно выбрать:

доски (оптимальная ширина – 30 см),
фанера,
профнастил и др.

4. Устанавливается гидроизоляционный слой и основной материал крыши.
5. Навешивается дверь, которая предварительно снабжается щеколдой и небольшим окошком для доступа света в помещение (или окошко можно сделать в пространстве над дверью).
6. Монтируется освещение.
7. Оснащение туалета включает в себя установку сиденья и крышки, полочек для принадлежностей, умывальника и пр.

Вентиляция

Схема постройки туалета на даче своими руками будет неполной без вентиляции. Вентиляция туалетов для дачи легко выполняется из пластиковой трубы диаметром 100 мм. Она выводится из накопителя (важно обеспечить герметичность стыков) и крепится с внешней стороны конструкции (используйте металлические хомуты). Верхняя часть трубы, снабженная для улучшения вытяжки и защиты от осадков дефлектором, возвышается над крышей на 20-50 см.

Как нарисовать туалет

350 акций

Узнайте, как нарисовать красивый Туалет с простыми инструкциями, пошаговыми инструкциями и видеоуроком.

Следуя простым шагам, вы тоже легко нарисуете красивый туалет.

Перейти к пошаговым инструкциям.

Полный чертеж туалета

На протяжении большей части истории уборные не располагались в домах. Вместо этого люди использовали уличные уборные или надворные постройки.

Тем не менее, туалет со смывом в той или иной форме существует уже тысячи лет. Например, на одном участке в Британии туалетная система «смывается» текущим ручьем.

Деревне около 4000 лет. Туалеты со сливом и глиняными канализационными трубами появились в Средиземноморье примерно в то же время.

Планы современного туалета можно проследить примерно до 1596 года, но они не использовались в современном мире до середины 1800-х годов. В то время за пользование общественными туалетами часто требовалась плата, а «потратить копейки» стало эвфемизмом для обозначения пользования туалетом.

Сегодня туалеты могут называться уборной, туалетом, горшком или туалетом.

Прокрутите вниз, чтобы загрузить PDF-файл этого руководства.

Знаете ли вы? Существует распространенный миф о том, что вода в туалете со смывом вращается в противоположных направлениях в северном и южном полушариях из-за эффекта Кориолиса.

История также утверждает, что если бы вас похитили и увезли в таинственную чужую страну, вы могли бы, по крайней мере, определить, в каком полушарии вы находитесь, спустив воду в унитазе.

На самом деле направление воды зависит от расположения форсунок, и туалеты можно настроить на смыв в любом направлении в обоих полушариях.

Хотите нарисовать смешной мультяшный туалет? Это простое пошаговое руководство по рисованию мультфильмов поможет вам научиться этому. Все, что вам нужно, это карандаш, ручка или маркер и лист бумаги.

Если вам понравился этот урок, см. Также следующие руководства по рисованию: «Мультяшный дом», «Жемчужная ванна» и «Город».

Пошаговые инструкции по рисованию туалета

Как нарисовать красивый унитаз для детей, начинающих и взрослых.

Шаг 1

1. Начните с рисования открытой крышки унитаза. Нарисуйте линию в форме перевернутой буквы «U». Затем нарисуйте изогнутую линию, параллельную одной стороне, чтобы придать крышке трехмерный вид.

Чертеж простого унитаза — шаг 2

2. Наметьте сиденье унитаза. Сначала проведите прямую линию через нижнюю часть открытой крышки. Затем используйте длинную изогнутую линию, чтобы очертить сиденье, образуя почти полный круг.

Простой чертеж унитаза — шаг 3

3. Нарисуйте отверстие сиденья унитаза. Используйте изогнутую линию, чтобы заключить узкий овал.

Чертеж простого туалета – шаг 4

4. Нарисуйте крышку бачка унитаза. Используйте изогнутые и прямые линии, чтобы заключить прямоугольную форму, частично скрытую крышкой унитаза.

Чертеж простого унитаза – шаг 5

5. Используйте изогнутые линии между крышкой бачка и сиденьем, чтобы очертить бачок унитаза. Обратите внимание на закругленные углы.

Чертеж простого туалета — шаг 6

6. Нарисуйте ручку смыва. Сначала используйте изогнутую линию, чтобы заключить неправильную овальную форму. Затем нарисуйте овал вокруг одного конца.

Простое рисование унитаза — шаг 7

7. Нарисуйте чашу унитаза, используя две изогнутые линии. Обратите внимание, что один прикреплен к передней части сиденья унитаза, а другой не прикреплен ни к чему.

Добавьте больше деталей к изображению унитаза. Шаг 8

8. Нарисуйте основание унитаза, используя две перекрывающиеся изогнутые линии.

Завершите наброски чертежа вашего унитаза – Шаг 9

9. Завершите наброски основания унитаза. Затем обведите основание, бак и крышку бака изогнутыми линиями, чтобы создать трехмерный вид.

Раскрась рисунок туалета

Раскрась свой мультяшный туалет. Большинство из них белые или кремовые. Не забывайте мыть руки!

Хотите создать смешной мультипликационный мэшап? Почему бы не попробовать объединить уроки рисования, чтобы создать «Гарри Потти»?

Простой, пошаговый учебник по рисованию туалета

Нажмите ЗДЕСЬ, чтобы сохранить урок в Pinterest!

Учебное пособие по рисованию туалета — легко и весело Страницы для печати

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ДЛЯ УЧАСТНИКОВ

Все еще видите рекламу или не можете загрузить PDF-файл?

Во-первых, убедитесь, что вы вошли в систему. Вы можете войти на странице входа участника.

Если вы по-прежнему не можете загрузить PDF-файл, вероятное решение — перезагрузить страницу.

Это можно сделать, нажав кнопку перезагрузки браузера.

Это значок в виде круглой стрелки в верхней части окна браузера, обычно расположенный в верхней левой части (вы также можете использовать сочетания клавиш: Ctrl+R на ПК и Command+R на Mac).

Как писсуар Дюшана изменил искусство навсегда

Art

Джон Манн

9 мая 2017 г. 8:08

Джулиан Васзер

Duchamp Smoking перед Fountain, Duchampertempertive, Muse Muse Musemem 22222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222н. Берман Галерея

Цена по запросу

Изображение Марселя Дюшана Фонтан , 1917 год, с Викисклада.

9 апреля 1917 года, чуть более 100 лет назад, Марсель Дюшан совершил, пожалуй, самое блестящее и абсурдное художественное событие 20-го века.

Это легенда. Дюшан, желая представить произведение искусства в «неприсяжный» салон Общества независимых художников в Нью-Йорке, которое утверждало, что примет любое произведение искусства, если художник заплатил регистрационный взнос, представил перевернутый писсуар, подписанный и датируется наименованием «Р. Матт, 19 лет17» и под названием Фонтан .

Правление Общества, столкнувшись с тем, что должно было показаться розыгрышем со стороны анонимного художника, отклонило Фонтан на том основании, что это не настоящее произведение искусства. Дюшан, который сам был членом этого совета, в знак протеста ушел в отставку.

Это действительно искусство?

Художники и интеллектуалы всплыли на поверхность с обеих сторон вопроса, и, возможно, самое ясное объяснение важности Fountain исходит из анонимной редакционной статьи, предположительно написанной художницей Беатрис Вуд.

Он гласил: «Неважно, своими руками сделал мистер Матт фонтан или нет. Он ВЫБРАЛ это. Он взял обыкновенный предмет жизни, поместил его так, что его полезное значение исчезло под новым названием и точкой зрения, — создал для этого предмета новую мысль». Вуд, внимательно следивший за творчеством Дюшана, осознал новаторскую силу его работы.

Фотография Альфреда Стиглица фонтана Марселя Дюшана , 1917 год. Изображение с Викисклада.

А Дюшан в течение многих лет выступал за использование «реди-мейдов» — существующих объектов, взятых из реальной жизни и модифицированных или реконтекстуализированных, чтобы они функционировали как произведения искусства. Идея искусства в первую очередь как концепт , а не объект, — это то, что сделало бы Фонтан , пожалуй, самым интеллектуально захватывающим и сложным произведением искусства 20-го века.

Что такое произведение искусства? Кто решает, художник или критик? Может ли произведение возникнуть из одной идеи или для этого требуется рука создателя? Эти вопросы затрагивают самое сердце нашего понимания искусства.

Влияние

Фонтана

За прошедшее столетие Фонтан Дюшана породил бесчисленное множество потомков и вызвал многочисленные споры: как было задумано произведение? Что задумал художник?

Установка фонтана Марселя Дюшана , 1917. Фото Джеймса Броуда, через Flickr.

Существуют даже теории о том, придумал ли Дюшан эту работу вообще — в одной версии он приписывает работу своей подруге, которая прислала ему писсуар под мужским псевдонимом «Р. Матт», который он затем подписал на нем. Точно так же его известное остроумие о том, что единственными произведениями искусства, которые Америка принесла миру, были «ее водопровод и ее мосты», было предварительно возвращено его истинному автору: нашей бывшей защитнице Дюшана Беатрис Вуд.

Но попытка установить истинное авторство Фонтана — это именно такая донкихотская затея, от которой Дюшан был бы в ступоре. Давайте вспомним, что мсье Дюшан взял писсуар, перевернул его вверх дном и подписал: «Р. Матт», и отправил его в салон; стремление к истине было определенно его поиском.

Скорее, оставшиеся без ответов вопросы, которые вызвал Фонтан , именно то, что способствовало его концептуальной основе и его прочному (и сбивающему с толку) наследию.

Современные художники риффуют о Дюшане

Среди современных художников, которые исследовали эти вопросы, риффуя с работами Дюшана, является Майк Бидло со своим Fractured Fountain (Not Duchamp Fountain 1917) (2015). Сделанная в виде издания из восьми работ, которые напрямую ссылаются на «оригинал» Дюшана, эта работа представляет собой прекрасный пример того, как Дюшан взорвал все, что было раньше.

Версия Бидло — это любовно изготовленная вручную фарфоровая копия, которую он затем разбил, восстановил и отлил из бронзы.

Майк Бидло, Треснувший фонтан (не фонтан Дюшана 1917 года) , 2015. Предоставлено Francis M. Naumann Fine Art, Нью-Йорк.

Шерри Левин

Фонтан (по мотивам Марселя Дюшана) , 1991

«MashUp: рождение современной культуры» в Художественной галерее Ванкувера эстетической ценности, или римская практика изготовления мраморных копий прекрасной греческой бронзы, которую планировалось переплавить для изготовления оружия для дальнейшего развития Империи, — но здесь обе функции действуют наоборот. Работа Бидло следует за Дюшаном, лишая его объект как красоты, так и полезности, усугубляя его проблемы с художественной ценностью.

Фонтан (Мадонна) (1991) Шерри Левин, бронзовая отливка после Фонтан , сохраняет больше оригинала, но при этом ставит вопрос об авторстве дальше: насколько важно, что мужчина художник «выбрал» произведение 1917 года? Какое значение имеет то, что художница решила воспроизвести работу в бронзе в 1991 году?

Художников, которые шутили над Дюшаном на протяжении столетия, объединяет не только то, что они осознают ценность поднимаемых им вопросов, но и то, что они продвигаются вперед с той изобретательностью и остроумием, которых требует наследие Дюшана.

Где оригинал Дюшана?

Баронесса фон Фрейтаг. Фото Bain News Service из отдела печати и фотографий Библиотеки Конгресса США. Изображение с Викисклада.

Эльза фон Фрейтаг-Лорингховен и Клод Маккей, 1922 год. Изображение с Викисклада.

Это не значит, что мы должны относиться к этому серьезно.

РубрикаРазное
