Откидные ворота

Содержание

• Преимущества откидных ворот
• Технология монтажа откидных ворот
  • Алгоритм изготовления ворот
  • Снабжение автоматической системой
• Заключение

На загородном участке можно выполнить любую конструкцию ворот, но поворотные, или как их еще называют, откидные, наиболее распространенный вариант. Откидные ворота проще всего выполнить своими руками, а если провести автоматизацию конструкции, то эксплуатация ворот станет намного более удобной.

Преимущества откидных ворот

Откидные ворота представляют собой полотно, которое по направляющим откидывается, открывая свободное пространство для проезда. Полотно ворот меняет свое местоположение и в открытом состоянии находится сверху.

Такая конструкция очень удобна не только для гаража, но и для оформления въезда на участок за счет некоторых преимуществ, которыми она обладает:

• Конструкция за счет своей простоты отлично подходит для самостоятельного монтажа.
• Такие ворота прекрасно защитят участок от вторжения злоумышленников.
• Возможность декоративной отделки в таком виде, какой по душе хозяину и подходит под общий фон.
• Простота эксплуатации ворот, которая при автоматизированной системе становиться еще комфортней.
• Бесшумная работа ворот.
• Отсутствие необходимости выделения места перед въездом для открывания створки.
• Экономия при установке.

Технология монтажа откидных ворот

Эта конструкция подразумевает несколько этапов, которые нужно выполнить, чтобы полностью создать готовые к использованию ворота. В первую очередь необходимо выполнить эскиз будущей конструкции и произвести замеры. Также нужно будет подготовить необходимые материалы и инструменты для монтажа ворот.

Для изготовления понадобятся:

• Сварочный аппарат
• Металлический профиль
• Ролики
• Створка готовая. Ее также можно создать из деревянных брусков, обшитых профлистом или другим материалом или из металлического профиля.
• Штыри для закрепления
• Пружина с внутренним диаметром в 30 мм
• Кронштейн швеллерного типа 80*45 мм

Из инструментов помимо аппарата для сварки нужны будут шуруповерт, дрель, молоток, карандаш, рулетка, уровень и болгарка. Набор материалов может меняться в зависимости от размеров и выбранной конструкции ворот.

Алгоритм изготовления ворот

Сам по себе монтаж поворотно- откидных ворот несложен и состоит из следующих шагов:

1. Выполнение рамы.
2. Монтаж роликов.
3. Создание створки.
4. Монтаж дополнительных комплектующих.

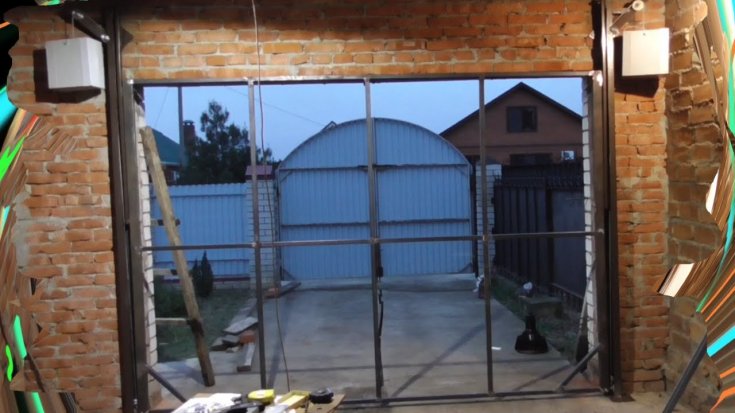

Итак, после выполнения замеров и создания проекта конструкции ворот, нужно монтировать основную раму ворот. Для этого делается рама из деревянных брусков при помощи металлических уголков или металлического профиля. Выбор зависит от желания хозяина, но все- таки стоит помнить, что металл более долговечен и прочен и для ворот подойдет больше. Обязательно она должна иметь только прямые углы. Выяснить это можно, измерив углы строительным угольником. Нижние части рамы обязательно должны быть заглублены более чем на метр в землю и забетонированы.

Далее производится сборка полотна, которая начинается с монтажа каркаса. Он может быть металлическим или же деревянным. Выполняется также креплением отдельных элементов под прямым углом. С обеих сторон или только с одной рама обшивается профлистом или для большей декоративности специальными панелями, которые крепятся на саморезы.

Следующим этапом идет крепление фурнитуры, на которой и будет держаться готовая створка. При помощи уголков создается опора для направляющей. Один из полок обязательно снабжается двумя отверстиями, которые станут местом прикрепления уголка к опоре.

Другая сторона снабжается отверстием в один сантиметр, чтобы в дальнейшем можно быть закрепить в нем пружину. Пружина и кронштейн закрепляются пластиной, которая будет осуществлять функцию регулировки.

На верхней пружинной части должно получиться кольцо, а на нижней резьба. Внизу выполняется шарнирный узел из уголков с отверстием в 1 сантиметр. Его нужно прикрепить к раме в том месте, где находится нижнее ребро и середина отверстия, которое предназначается под рычаг подъемной системы.

Основные работы произведены, теперь пришло приступать к монтажу направляющих. Пластина- регулятор приваривается на конец торца, а из уголков производятся направляющие.

Важно! Внутренний размер в направляющих должен составлять 5 сантиметров.

Края рельс обязательно снабжаются заглушками, которые позволят фиксировать створку в одном положении и не дадут ей съехать. Рельс приваривается к опоре таким образом, чтобы не было перекоса. Исключить это поможет замер уровнем и выставление створки в полуоткрытом положении.

Важно! После проведения работ нужно проверить, насколько плотно прилегает сворка. В случае обнаружения зазоров необходимо откорректировать ее положение.

Завершающим этапом работ будет покраска, если она необходима и установка комплектующих, таких как ручки и замки.

Ручки должны быть установлены в нижней части с одной и другой стороны полотна. Щеколды же устанавливаются только с внутренней стороны в целях безопасности.

Монтаж ворот своими руками можно посмотреть в видео на примере гаражных:

Снабжение автоматической системой

Для комфортной эксплуатации в холодное время года или непогоду можно осуществить автоматизацию откидных ворот. Автоматизация производится при помощи установки привода, который покупается уже в готовом комплекте и устанавливается согласно той инструкции, которая поставляется вместе с ним.

Механизм установки привода может быть разным:

• Для установки непосредственно на полотно.
• Монтажа на направляющих.
• Установки привода на боковых стойках.

Выбирают подходящий в зависимости от веса конструкции и ее вида, а также от личных предпочтений и возможностей хозяина.

Также если есть необходимость, то можно, уделив немного времени электрике, создать ворота с дистанционным управлением, что позволит управлять ими даже из дома.

Заключение

По тем данным, что представлены в этой статье, можно выполнить самостоятельно конструкцию откидных ворот, которая не будет уступать промышленной. Если к делу подойти со всей серьезностью и подобрать правильные материалы, то такие ворота будут служить своему хозяину долго, а также украсят своим внешним видом любой участок.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Отные Поворот Поворотно Откидные Ворота

Поворотно откидные ворота

Поворотно-откидные ворота – идеальный вариант для гаражей и других построек, где нет достаточно свободного места для открывания створок. Такая конструкция не предусматривает его необходимости и дает возможность с пользой использовать внутреннее пространство в помещении.

Цены на поворотно-откидные ворота

2125	2250	2375	2500	2600	2750	2875	3000
1900	33015	33502	33319	33502	38253	38801	39897	42943
2000	33928	34476	33440	33258	38862	38435	42882	42882
2200	35755	34476	33258	33380	37522	39410	43796	42456
2300	36547	38923	33867	34050	41846	39897	44953	43308
2400	37949	40141	40750	35938	44831	40750	46659	44283
2500	39349	41360	42638	35878	46171	42456	50252	45867
2700	43430	42943	44222	45257	50801	51410	53602	55247
2800	44222	44709	46415	42638	52202	44100	55308	59572

Итоговые цены на конструкции формируются в зависимости от того, какой материал используется для производства створок и комплектующих, каких размеров будет изделие, насколько мощный мотор необходим для стабильной работы и некоторых других нюансов.

Варианты наполнения полотна

классическая конструкция полотна, которая немного толще обычной, поскольку между металлическими листами находится слой уплотнителя;
на поверхности находятся горизонтальные полосы небольших размеров (пазы), которые формируют рисунок;

гофры более крупных размеров, расположены горизонтально, пазы чуть менее заметны на дальнем расстоянии;
вариант с самыми крупными гофрами, которые при закрытых гаражных системах практически незаметны визуально;

своеобразный рисунок на металлической поверхности, с помощью которого можно скрывать небольшие дефекты, будь то царапины или сколы.

Преимущества поворотно-откидных ворот

К основным преимуществам поворотно-откидных ворот можно отнести следующие характеристики:

• Прочность и надежность. Каждая створка изготовлена таким образом, чтобы гарантировать повышенную прочность и надежность конструкции. Снаружи ее сложно повредить или открыть, поэтому несанкционированный доступ внутрь исключен.
• Удобство. Конструкция позволяет сохранять необходимую температуру и микроклимат в помещении на оптимальном уровне, плюс створки защищают от проникновения внутрь влаги и пыли, что предотвращает коррозию и другое разрушение гаража и предметов, что в нем находятся.
• Практичность. Такие изделия могут быть изготовлены с любым дизайном и размерами, которые пожелает заказчик. Это отличный вариант не только для гаража, но и для пристроек к жилому дому или для других целей.
• Простота. Автоматическое управление значительно упрощает процесс использования конструкции, делает его безопасным и надежным, а еще занимает буквально пару минут без необходимости прикладывать усилия.

Купив уже готовую для установки конструкцию, вам не нужно будет думать о дополнительных деталях, фурнитуре и прочих мелочах, необходимых для установки. В комплекте уже есть все необходимое для старта монтажных работ.

Что общего имеют подъемно-поворотные ворота с восточными сказками

Помните одну из наиболее популярных сказок Ближнего Востока «Али-Баба и 40 разбойников»? Я бы, возможно, и мог бы ее подзабыть, но каждый раз, когда передо мной ворота с подъемно-поворотным механизмом, так и хочется повторить вслед за героем упомянутого произведения: «Сим-сим, откройся!». И вправду, аналогичная сплошная стена, которая «волшебным» образом исчезает после срабатывания соответствующей автоматики.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Об этом чуде современных технологий я и хочу поговорить далее в статье.

Фото открывающихся подъемно-поворотных ворот

Устройство

«Магия» заключается, прежде всего, в особенностях строения самой конструкции:

Схема

Чертеж подъемно-поворотных ворот

Обозначение на чертеже	Описание
1	Горизонтально расположенный брус рельсов направляющего типа
2	Рельс направляющего типа
3	Горизонтально расположенный брус коробки ворот
4	Вертикально расположенная стойка коробки ворот
5	Рама воротной створки
6	Кронштейн, фиксирующий пружину
7	Шарнирный уголок
8	Пружинный механизм
9	Рычаг механизма подъема
10	Кронштейн рычага
11	Две шайбы регулировочного типа
12	Металлическая п-образная балка
13	Ролик
14	Ось ролика
15	Пластина шайбы, выполняющая регулировочную функцию
16	Шарниры
17	Механизм регулирования силы натяжения пружины
18	Пластина механизма, регулирующего силу натяжения пружины
19	Лист стали
20	Полотно щита
21	Болт мебельного типа с гайкой
22	Пластина из металла

Принцип работы

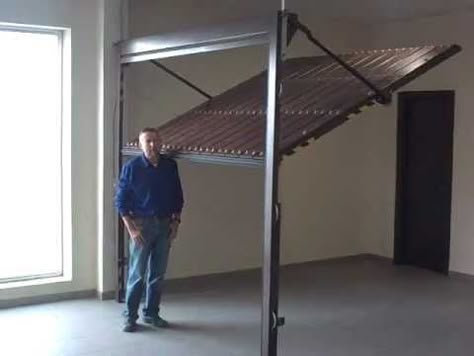

Поворотно-откидные ворота в «чистом» виде
Чертежи смотрятся угрожающе, и сразу разобраться с ними и мне было непросто.

Поэтому хочу упростить описание устройства подъемно-поворотных ворот до четырех основных элементов:

Схема основных функциональных элементов подъемно-поворотных ворот

• Полотно ворот, как правило, является многослойным утепленным щитом с системой роликов и замков. Это наиболее видимая часть всей конструкции;

Совет: при выборе подъемно-поворотных ворот для гаража обратите внимание и на внешний вид их полотна, так как именно оно будет формировать в дальнейшем эстетическую составляющую всей постройки, заняв большую часть ее фасадной части.

Щит ворот может имитировать закрытые двери, что выглядит весьма привлекательно

• Направляющие определяют положение полотна в пространстве, перемещая его из вертикального состояния в горизонтальное и обратно. Из-за этого рассматриваемые ворота еще называют откатные с поворотом на 90 градусов;
• Система уравновешивания гарантирует стабильность щиту, когда он находится в подвешенном состоянии. Благодаря ей же перемещение полотна легко выполнимо даже своими руками в случае отключения электричества;
• Электромеханический привод отвечает за автоматизацию перемещения щита.

Совет: рекомендую приобретать модель ворот с электромеханическим приводом на дистанционном управлении.
Это позволит осуществлять открытие и закрытие гаража, не выходя из автомобиля, что невероятно удобно.

Подъемные ворота автоматического типа открываются легким нажатием кнопки на пульте

Характерные черты

Рассматриваемые гаражные за счет описанного выше устройства могут «похвастаться» следующими преимуществами:

• Экономия места. В закрытом состоянии полотно, по сути, играет роль стены, а в открытом скрывается под потолком. В обоих случаях оно практически не занимает собой полезное пространство;

Совет: только не ставьте ваше транспортное средство вплотную к закрытому щиту подъемно-поворотной конструкции, так как в процессе открытия его нижний край немного подается вперед и может задеть автомобиль.
В этом случае более удобны секционные ворота, которые по частям уходят вверх без поворота, но они, зато, проигрывают в надежности от взлома.

Нет заполняющих все вокруг боковых створок, присущих обычным распашным моделям

• Очень высокая степень защиты от взлома. В закрытом состоянии рассматриваемая конструкция представляет собой цельную сплошную стену, выполненную, как правило, из металла. Что может быть надежнее? Здесь и взламывать-то, по сути, нечего;

Закрытые ворота никто не откроет без вашего ведома

• Превосходные изоляционные свойства. Как я уже выше отметил, полотно состоит как минимум из трех слоев, средним из которых является утеплитель. В итоге в ваш гараж не смогут проникнуть ни холод, ни посторонние звуки с улицы;
• Простота и удобство эксплуатации. Поворотно-откидные откидные ворота своими руками легко открываются и закрываются благодаря отлаженной системе балансировки, а если нет проблем с электричеством, то весь процесс вообще осуществляется автоматически за счет работы электромеханического привода.

Недостатки

У каждого предмета в этом мире есть не только плюсы, но и минусы, и ворота поворотно-откидного типа не являются в этом смысле исключением:

• Достаточно высокая цена в сравнении с иными типами гаражных ворот. Отные поворот поворотно откидные ворота? Но лично я, например, отлично понимал, за что плачу деньги, ведь это и многослойное утепленное полотно, и электромеханический привод, и каркас из нержавеющей стали. Так что это все относительно, просто если желаете сэкономить, то лучше откажитесь от установки описанного оборудования, но если вы хотите получить надежную и удобную в эксплуатации защиту для гаража, то об экономии лучше забыть;
• Трудоемкость установки. Снова-таки, если вы захотели оборудовать обитель своего автомобиля в соответствии со всеми современными технологическими тенденциями, то будьте добры «засучить рукава» и потратить некоторые силу на осуществление монтажного процесса, или наймите для этого специалистов. Результат все равно стоит всех потраченных усилий.

Профессионалы справятся с задачей быстро и качественно

---

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

---

Как сделать поворотно откидные ворота своими руками. Теплые подъемные ворота на гараж.

Гаражные ворота подъемные представляют собой конструкции различной конфигурации с типом открывания вертикально вверх или с преломлением под необходимым углом. Стилевых вариантов множество: составные ламели могут быть гладкими, тисненными, с окнами, вентиляционными решетками и т.д.

Наши клиенты описывают, что хотят видеть (оформление, размер и т.д.), а специалисты «Вольф Груп» подскажут с комплектующими и рассчитают, сколько стоит изделие.

Почему мы?

• Реальные сроки исполнения договора
• Скидки: с нами всегда уместен торг
• Только оригинальные комплектующие
• Любые варианты дизайна
• Гарантийное обслуживание — 1 год
• Бесплатный замер

Подъемные ворота гаражные: стандартные размеры и цены

На ворота для гаража подъемные размеры, цены указаны в таблице исходя из стандартного проекта. Дополнительно мы предлагаем индивидуальный подход к дизайну с учетом производственных возможностей. Стоимость также зависит от размера гофры и наличия вставленных в полотно компонентов.

шир/выс	1750	1875	2000	2125	2250	2375	2500	2625	2750	2875	3000	3125	3250	3375	3500
1750	20 045	20 506	20 920	21 658	22 441	24 192	24 791	25 436	26 127	25 805	26 173	27 694	29 998	32 210	34 468
1875	20 690	21 059	21 473	22 349	23 040	24 284	24 837	26 081	26 173	26 865	26 726	28 293	30 551	32 855	35 159
2000	21 289	21 658	22 810	23 132	23 455	22 349	23 869	24 837	26 173	28 708	30 367	30 920	31 380	33 224	34 975
2125	22 211	22 579	23 040	23 224	23 731	22 625	23 962	24 975	26 358	27 878	29 307	30 828	31 380	31 288	32 855
2250	22 948	23 455	23 455	23 455	23 916	23 086	23 962	24 883	26 496	27 510	29 030	30 505	32 072	31 288	35 067
2375	23 501	23 916	25 114	25 574	25 897	24 883	24 653	25 851	26 312	28 892	30 321	32 026	34 422	32 901	35 482
2500	25 114	25 667	26 957	27 372	27 740	29 583	25 943	27 510	29 583	29 307	30 874	33 085	37 693	42 486	44 467
2625	25 667	26 173	27 187	27 648	28 109	30 551	26 220	27 602	29 952	29 860	31 473	34 790	37 832	43 039	44 652
2750	26 496	27 049	27 279	27 832	28 063	30 459	26 680	28 109	30 321	31 288	32 763	34 975	37 832	43 453	45 711
2875	29 076	29 629	31 196	31 749	32 486	33 454	30 367	31 795	36 219	34 191	41 979	42 670	43 039	45 665	48 015
3000	29 860	30 505	31 980	32 532	32 671	35 205	37 647	38 569	39 260	42 440	41 472	42 854	44 099	48 338	50 872
Ворота могут быть заказаны с промежуточными значениями по ширине и высоте с шагом 5 мм

Фото

На фото продемонстрированы примеры недавних реализованных проектов, которые наглядно показывают общую концепцию оформления въезда и фасада, а также откидные типы открытия. Связавшись с нашими менеджерами в Москве, вы сможете получить более детальную информацию и индивидуальное предложение по сотрудничеству.

Теплые подъемные ворота на гараж

Ворота на гараж подъемные – отличное решение для участков с минимальным свободным пространством.

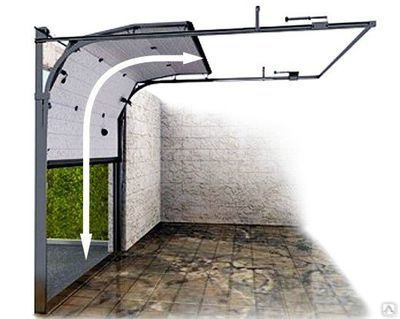

Основным принципом их работы является поднятие полотна внутрь под потолок и размещение его в одном из предусмотренных вариантов параллельно полу.

Установка производится в различных местах расположения вала, а само полотно поднимается/опускается по направляющим в механическом режиме или при помощи электропривода. Легкость движения обеспечена за счет торсионных пружин, монтаж требует их достаточного натяжения. Все варианты, включая самые дешевые из серии, оснащены разнообразными системами безопасности. Они в случае возникновения аварийных ситуаций или обрывов механизмов способствуют фиксации створки и исключают риск самопроизвольного опускания.

Преимуществами вертикального типа открывания автоматических ворот, изготовленных из сэндвич-панелей, являются надежность, привлекательность и сохранение теплого воздуха внутри помещения, что защитит ваше имущество при любых атмосферных воздействиях. Имеют длительный срок эксплуатации с неизменными характеристиками при условии своевременного сервисного обслуживания.

Как отрегулировать автоматические подъемные гаражные ворота?

Ворота в гараж подъемные, цена на которые включает только производство конструкции без монтажа и дополнительного сервиса, указана в таблице на странице.

Отдельной и необходимой мерой для продления эксплуатационного срока считается монтаж и сервис. От квалификационного уровня специалистов, занимающихся отладкой и регулировкой систем на всех этапах, зависит и степень износа деталей и механизмов, бесшумность передвижения, плавный ход полотна и т.д.

Важнейшим фактором регулировки является натянутое состояние тросов, т.к. это основной элемент, удерживающий полотно и создающий равновесие всей конструкции. Никогда не стоит допускать провисания тросов, т.к. в дальнейшем это влечет за собой деформацию полотна и направляющих.

Кроме механической регулировки понадобится откорректировать работу автоматики на первоначальном этапе и контроль работы в период всей эксплуатации во время проведения планового сервиса.

Купить услугу по обслуживанию гаражных ворот подъемных предлагается специалистами на этапе монтажа, а условия и расценки освещены на страницах сайта.

Установка и монтаж

Ворота гаражные подъемные (цены вы можете увидеть на сайте) необходимо устанавливать непосредственно на объекте, поэтому изначально потребуется выезд замерщика, который оценит состояние и готовность проема, осуществит необходимые расчеты и предложит варианты по производителям и эксплуатационным параметрам приводов.

После изготовления согласованного варианта следует этап доставки и монтажа, подход к которым требует тщательного подбора исполнителей.

«Вольф Груп» имеет многолетний опыт установки всего представленного на сайте оборудования, включая регулировку всех механизмов и систем, а именно:

• сэндвич-панелей, соединенных петлями, удерживающимися торсионными пружинами;
• рам и направляющих, по которым движется полотно;
• храповых муфт, предотвращающих аварийное падение створки;
• автоматики с механизмом трансмиссии и т. д.

Все эти элементы необходимо правильно монтировать в соответствии с предусмотренной инструкцией, а ошибка может повлечь выход из строя целой конструкции.

Сертификаты

Сертификаты свидетельствуют о высоком качестве продукции и результатах проведенных испытаний в различных условиях. Мы являемся официальными представителями ведущих европейских производителей. Кроме того, компания «Вольф Груп» имеет разрешение на проведение монтажа, гарантийное и сервисное обслуживания изделий.

Поворотно откидные ворота в Челябинске: 620-товаров: бесплатная доставка, скидка-45% [перейти]

Партнерская программаПомощь

Челябинск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Вода, газ и тепло

Вода, газ и тепло

Промышленность

Промышленность

Торговля и склад

Торговля и склад

Все категории

ВходИзбранное

Поворотно откидные ворота

1 400

2100

Поворотно откидной запорный механизм ACCADO (ремонтный/разборный редуктор) для пластиковых окон и дверей

В МАГАЗИНЕще цены и похожие товары

1 400

2100

Поворотно откидной запорный механизм VORNE (ремонтный/разборный редуктор) для пластиковых окон и дверей

В МАГАЗИНЕще цены и похожие товары

1 047

1047

Поворотно—откидной запор 801-1200 переменная Рото NT Тип: Привод для окон, Размер: Длина 2. 000

В МАГАЗИНЕще цены и похожие товары

743

972

Привод поворотно—откидной Accado D15 1200-1700 мм (чистый размер 1440мм) Тип: Привод для окон,

В МАГАЗИНЕще цены и похожие товары

1 203

1203

Поворотно—откидной запор переменная 1780(1600-2000) 2E с щелевым микропроветриванием Рото NT Тип:

В МАГАЗИНЕще цены и похожие товары

562

562

Поворотно—откидной механизм, 3 DM фиксированный 370 мм — 620 Тип: Запор ставенный, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

1 086

1086

Поворотно—откидной запор 1201-1600 переменная Тип: Привод для окон, Размер: Длина 2.000 Ширина

В МАГАЗИНЕще цены и похожие товары

335

335

Поворотно—откидная ответная планка Tyssen R Тип: Запор ставенный, Размер: Длина 2. 000 Ширина 3.000

В МАГАЗИНЕще цены и похожие товары

1 410

1580

Засов поворотно—откидной GAM.1800-2 (GRM), d-15.5 мм, диапазон 1300-1800 мм Тип: Запор ставенный,

В МАГАЗИНЕще цены и похожие товары

982

982

Поворотно—откидной механизм, 3 DM вариационный 901-1300 Тип: Привод для окон, Размер: Длина 2.000

В МАГАЗИНЕще цены и похожие товары

1 200

1350

Засов поворотно—откидной GAM.1400-1, d-15.5 мм, диапазон 900-1400 мм Тип: Запор ставенный, Размер:

В МАГАЗИНЕще цены и похожие товары

247

247

Поворотно—откидная планка Rehau 730/735 Рото Тип: Кронштейн ставенный, Размер: Длина 10.000 Ширина

В МАГАЗИНЕще цены и похожие товары

1 400

2100

Поворотно откидной запорный механизм ROTO (ремонтный/разборный редуктор) для пластиковых окон и дверей

В МАГАЗИНЕще цены и похожие товары

1 400

2100

Поворотно откидной запорный механизм FORNAX (ремонтный/разборный редуктор) для пластиковых окон и дверей

В МАГАЗИНЕще цены и похожие товары

Засов поворотно—откидной Winkhaus GAM. 2300-3, d-15.5 мм, диапазон 1800-2300 мм

В МАГАЗИНЕще цены и похожие товары

690

914

Привод поворотно—откидной Accado D15 950-1450 мм (чистый размер 1190мм) Тип: Привод для окон,

В МАГАЗИНЕще цены и похожие товары

Поворотный откидной упор KREG Swing Stop Тип товара : упоры

ПОДРОБНЕЕЕще цены и похожие товары

850

1200

ЗАПОР ПОВОРОТНЫЙ INTERNIKA, 1601-1800 ММ, 4 ЦАПФЫ / Пластиковые окна Тип: Привод для окон, Размер:

В МАГАЗИНЕще цены и похожие товары

1 400

2100

Поворотно откидной запорный механизм ELEMENTIS 2 (ремонтный/разборный редуктор) для пластиковых окон и дверей

В МАГАЗИНЕще цены и похожие товары

32okna / Поворотно откидной запор механизм Axor для фурнитуры, 32okna Тип открывания:

ПОДРОБНЕЕЕще цены и похожие товары

Стол поворотно—откидной «Пируэт», 800(1200) ? 600 750 мм, опора хром, цвет белый

ПОДРОБНЕЕЕще цены и похожие товары

Стол поворотно—откидной «Пируэт», 800(1200) ? 600 750 мм, опора хром, цвет сталь

ПОДРОБНЕЕЕще цены и похожие товары

Поворотно откидной запорный механизм ROTO (ремонтный/разборный редуктор) для пластиковых окон и дверей

ПОДРОБНЕЕЕще цены и похожие товары

17 850

Поворотно—откидное алюминиевое окно /серия GFT1024 Тип открывания: поворотно—откидное, Направление

ПОДРОБНЕЕЕще цены и похожие товары

Поворотно откидной запорный механизм SIEGENIA (ремонтная кассета/разборный редуктор) для пластиковых окон и дверей

ПОДРОБНЕЕЕще цены и похожие товары

Стол поворотно—откидной «Пируэт», 800(1200) ? 600 750 мм, опора редуцированная, цвет венге

ПОДРОБНЕЕЕще цены и похожие товары

17 100

Поворотно—откидное алюминиевое окно /серия GFT1023 Тип открывания: поворотно—откидное, Направление

ПОДРОБНЕЕЕще цены и похожие товары

Стол поворотно—откидной «Пируэт», 800(1200) × 600 × 750 мм, опора редуцированная, цвет венге Цвет:

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Подъемно поворотный механизм для ворот.

Подъемно-поворотные гаражные ворота

Системы такого вида идеально подходят для монтажа их на простой гараж либо каких-то гаражных помещение промышленного характера. Это отличное решение для тех, кому важно не только удобство, но и высокая прочность и безопасность. Откуда такое название? Все дело в конструкции открывания ворот: Когда автоматическая система срабатывает, то полотно начинает свое движение к потолку, медленно закручиваясь. Если ворота открыты, то его створки расположены в параллель с потолком. Как только ворота полностью открылись, появляется широкое пространство, позволяющее транспортному средству свободно въехать внутрь.

Это то, что отличает данную конструкцию от всех других и делает ее уникальной. Они могут использоваться, как для индивидуального размещения автомобиля, так и в промышленных зонах, где есть много различной транспортной техники. Их главные преимущества – это надежная защита и простота при монтаже. Это идеальное сочетание безупречной конструкции и удивительной надежности. Система подъемных гаражных ворот автоматического вида могут быть установлены где угодно, например, на автомойке или складе, они украсят любой гараж, где бы он не находился.

Поворотные подъемные ворота на автомойке	Поворотные подъемные ворота в гараже

Наши ворота можно открывать и без использования электричества, вот только для системы это очень вредно, поэтому не стоит экономить и пытаться самостоятельно решить проблему открывания. Пусть система автоматизации активно работает и показывает, как хорош механизм подъемных гаражных ворот в действии.

Места применения подъемно-поворотных ворот

Если углубиться в историю, то сначала этот вид ворот активно использовался вместе с секционными в странах третьего мира. Это привело к тому, что металл для них стал применяться намного тоньше, чем раньше, что существенного снизило их цену. Однако в нашей стране цены на металлические изделия выросли, вот и они поднялись в цене. Но на популярность и частоту приобретения данного изделия это совершенно не повлияло. Такая конструкция на гараже какого-то престижного загородного коттеджа смотрится очень дорого и богато.

Основная масса систем поворотного типа дают надежную защиту гаражу. Это один из тех факторов, которым руководствуются автовладельцы при выборе ворот для своего гаража. Что же еще? Первым делом стоит отметить тот факт, что их не нужно постоянно смазывать. Во вторую очередь им не страшны сильные порывы ветра, которые захлопнут ворота, вызвав адский звук. Эта конструкция никогда не перекосится и не станет заклинивать из-за поломки механизма.

Механизм подъемных ворот	Конструкция подъемно-поворотных ворот

Еще одним приятным моментом является то, что на них можно вмонтировать интересную надежную калитку внушительного вида, которую можно будет просто закрывать на замок, как и само изделие. И, конечно же, стоит отметить, что они компактны и не станут отнимать много места в гараже, что подарит лишнее пространство. Если электричество выключится, то меньше минуты потребуется на разблокирование автоматического привода ворот и без труда их открыть. Это очень актуально там, где частенько случаются перебои с электроэнергией.

Преимущества подъемных гаражных ворот

• Плотная конструкция. Створки ворот оснащены мощным каркасом из стали, который не прогнется. Ввиду отсутствия своеобразных подвижных конструкций никаких непредвиденных ситуаций не произойдет.
• Взломать их невозможно.Почти все виды подъемных гаражных ворот имеют замок электромеханического типа, который вскрыть с помощью обычного или маленького ножа совершенно нельзя. Сложная внутренняя система не позволит выдавить замок при помощи вспомогательного троса. Так что можно быть абсолютно спокойным – транспортное средство под надежной защитой.
• Оптимальная конструкция.Каждый элемент в системах такого типа располагается на своем месте, поэтому дисбалансовое состояние этому изделие не грозит. Имеющийся в конструкции цепной привод обеспечивает им прочность и не позволяет балансу нарушиться ни под какими внешними воздействиями.
• Высокая степень теплоизоляции.В данном случае применение между пластинами пенополистирола исключено. Имеющаяся пустая полость во время производства заполняется иным материалом – пенополиуретаном, который обеспечивает ворота прекрасной шумоизоляцией и не дает холодным порывам проникнут внутрь. Металлу не страшна коррозия, так что можно быть спокойным на внешний вид подъемных гаражных ворот.
• Точность исполнения заказа.Можно не волноваться, что размер конструкции не подойдет. Во время изготовления его производят точно по указанным размерам без каких-либо погрешностей.
• Оснащение автоматикой. Ворота можно открывать с помощью автоматической системы, так и в простом ручном режиме.
• Нет предела творчеству. Отделку и цвет изделия можно выбрать исходя из собственных предпочтений. Совершенно не важно, какому материалу и цвету вы отдадите предпочтение, любой варианту будет уместен и гармонично впишется в общую картину. И к тому же никак не повредит.

Имеющийся в составе специальный утеплитель формованного стиля поможет обеспечить лучшую теплоизоляцию и избавит от посторонних звуков. Это осуществляется за счет плотного прилегания резинового уплотнителя по всему периметру полотна.

Важное преимущество поворотных подъемных ворот в том, что, разместившись под потолком, они оставляют массу места для размещения на нем каких-либо других элементов, которые могут потребоваться владельцу.

Минимум элементов в конструкции дают ей максимум надежности в эксплуатации.

Отрицательные стороны

• Толкают предмет, расположенный перед воротами – требуется специальная зона.
• Важно, чтобы имелась притолка.
• Очень высокая цена относительно других видов ворот.

Идеальных вещей не существует, но если сравнить этот вариант с остальными, то он явно выигрывает. На него можно положиться и не беспокоиться, что система выйдет из строя или первый же грабитель оставит владельца без его автомобиля. Этот вариант имеет массу преимуществ, к тому же при его заказе не потребуется никаких дополнительных вложений на важные дополнительные услуги, способные поддерживать гараж в хорошем состоянии.

В некоторых случаях обычные распашные ворота не подходят. В гаражном кооперативе откатная конструкция – также не вариант. В этой статье разберем схемы и пошаговую инструкцию по тому, как сделать подъемно-поворотные ворота своими руками для вашего гаража . Также они могут монтироваться как въездные во двор, но это менее распространенный вариант.

Логично сразу привести схему и объяснить или напомнить, как открывается эта конструкция. Полотно движется вверх и постепенно поворачивается вокруг своей горизонтальной оси так, что при полном подъеме оно становится параллельным потолку (это видно на фото вверху). Движение осуществляется с помощью специальных рычагов, которые приводятся в действие с помощью пружин и противовесов. При открытии пружины натянуты

Открывание может происходить как вручную, так и с использованием электрического привода. Второй вариант как раз и представлен на схеме внизу. В любом случае, система комплектуется двумя компенсаторами веса полотна, которые располагают по обе стороны въезда:

Но более важная классификация еще впереди. Мы разобрали, какие бывают компенсаторы веса. Теперь определимся с основными конструкциями.

Чертежи для изготовления подъемно поворотных гаражных ворот

Можно выделить две системы:

Подготовка к работе

Сейчас мы перечислим материалы и инструменты, которые точно будут нужны вам для работы. Мелочи пропустим и укажем основные элементы. Для сборки каркаса и направляющих вам потребуются:

• Уголки или профили – для сборки каркаса рамы и направляющих. В принципе, все можно собрать из профилей, они и выглядеть будут аккуратней. Не знаем, зачем в аналогичных статьях рекомендуют готовить бруски, они вам ни к чему, все будем делать из металла. Профили должны быть различных сечений. Ширина полотна определяет ширину профиля.
• Готовим ролики и подшипники, пружины (по внутреннему диаметру ø30 мм) либо элементы противовесов.
• Утеплитель – подойдет пенопласт.
• Обшивку – листовой металл, либо профнастил.

Из материалов вам потребуется:

• “Болгарка” с отрезными кругами;
• Сварочный инвертер;
• Шуроповерт;
• Рулетка, маркеры.

Порядок изготовления

Первое, с чего нужно начать – составить чертеж ворот. Не пугайтесь, это не сложно и на чертеж должен быть таким, чтобы вы его понимали. Вначале замерьте проем и нанесите его на лист. Продумайте, как будет двигаться полотно, сколько место ему нужно будет, насколько будет выходить за пределы гаража его козырек.

Далее определитесь с типом конструкции – будут ли они иметь направляющие рельсы или нет. Подумайте о том, какие материалы у вас есть, сколько они будут занимать места. Вообще, вся работа займет у вас два полных дня, поэтому подготовьтесь. Основные шаги в установке:

• Установка и сваривание элементов рамы, ее обычно располагают внутри гаража;
• Установка рельс;
• Сваривание полотна ворот. Крепление рычагов и пружины, либо системы с противовесом.

Подробней не будем расписывать порядок установки, потому что вариантов подъемно-поворотных ворот много и поэтому шаги выше пригодятся не всем. Смотрите видео внизу статьи, подбирайте для себя подходящий вариант.

Добавить сайт в закладки

Какой механизм лучше?

Перед тем как приобрести поворотно-откидные ворота, следует сразу определится с тем, какой механизм будет использоваться. Выбор противовесов либо шарнирно-рычажных механизмов зависит от общих требований, которые предъявляются к воротам. Противовесы работают следующим образом: к нижнему углу рамы надо своими руками прикрепить трос, пропущенный через специальный блок. Противовес прикрепляется к противоположному концу лебедки, вес самого противовеса увеличивается пропорционально весу полотна ворот. При установке подобной конструкции, которая идеально подходит для очень массивных ворот, надо помнить, что необходима специальная ниша для противовеса.

Второй вариант подходит для установки своими руками ворот с меньшим весом. Шарнирно-рычажной механизм более простой в монтаже, эксплуатации, но вот надежность его немного меньше.

При установке своими руками поворотно-откидных ворот вы можете столкнуться с рядом нюансов, которые необходимо обязательно учесть, чтобы обеспечить качество и надежность. Предлагаем несколько полезных советов от профессионалов, которые помогут вам выполнить подобную работу быстро и без проблем:

• при выставлении потолочных направляющих требуется соблюдать их горизонтальность, так как в противном случае возникнут проблемы с подъемом либо опусканием полотна, которое может просто застрять наверху. Исправить такое положение можно легко своими руками, просто установив специальные прокладки под направляющие;
• чтобы отрегулировать силу натяжения компенсационной пружины, надо использовать регулировочное устройство, которое входит в комплект поворотно-откидных ворот. Пружины можно устанавливать в различных рабочих положениях;
• для безопасности рекомендуется ставить на рамный каркас специальные страховочные стопоры, то есть ограничители. Не следует пренебрегать этим советом. Именно стопоры защитят ваш автомобиль от повреждений, если вдруг возникла неисправность с механизмом.

Поворотно-откидные ворота – это отличный вариант для гаражей, подобная конструкция не занимает много места, она удобная и прочная. Приобретая комплект, вы получаете одновременно эстетичные и надежные ворота.

Подъемно поворотные ворота удобны в эксплуатации. Это технологичное решение, которое улучшит внешние характеристики гаража. Когда конструкция открыта, она выполняет еще и функцию козырька, что происходит при переходе из вертикального в горизонтальное положение. Но подобные механизмы предлагаются по более высокой стоимости, чем, например, классический вариант (распашные ворота).

Конструкционные особенности

Не все подъемные конструкции функционируют по единому принципу. Для сравнения секционные аналоги также поднимаются, но при этом движутся по Г-образным направляющим, принимая такую же форму, что позволяет экономить пространство внутри помещения.

Подъемно поворотные ворота работают несколько иначе. Чтобы избежать неприятных сюрпризов (недостаточно места для разворота конструкции и пр.), следует более подробно изучить их строение и принцип действия до того, как делать покупку.

Положительные и отрицательные свойства

Одним из плюсов, которые выделяют данный механизм из ряда аналогов, является технологичность, что позволяет обустроить объект в соответствии с веяниями современного времени.

Другие положительные качества:

• Конструкция оснащена цельным полотном, данное решение повышает уровень надежности и продлевает период эксплуатации;
• В открытом положении подъемно поворотные ворота не скрадывают свободное пространство;
• Благодаря тому, что подвижная секция состоит из цельного полотна, она может быть декорирована по собственному усмотрению;
• При желании конструкция оснащается слоем утеплителя, что дополнительно будет способствовать снижению теплопотерь на объекте.

Так же, как и секционные аналоги, подъемно поворотные гаражные ворота могут управляться вручную или для этой цели используется узел автоматики. К минусам можно отнести необходимость освобождения пространства рядом с проемом, чтобы ничто не мешало перемещению подвижной секции.

А дополнительно механизм таких ворот способствует уменьшению высоты проема. Если же повредить часть полотна, то не будет возможности отремонтировать его по причине того, что секция цельная. С такой точки зрения секционные аналоги превосходят подъемно поворотные конструкции.

Нюансы устройства

Основные узлы: механизм, обеспечивающий перемещение полотна; створка на каркасе; узел управления, который отличается по строению в зависимости от типа системы. Например, основной элемент автоматики – привод, дополнительно к которому устанавливается направляющая шина.

В закрытом положении секция располагается на стойках, ее подъем обеспечивает рычаг, а закрывается конструкция посредством возвратных пружин. Переход полотна в горизонтальное положение осуществляется посредством роликов.

Схематично такие ворота выглядят следующим образом:

Механизм, который обеспечивает разворот полотна, может быть двух видов: шарнирно-рычажковый; на противовесах. Первый из вариантов более популярен, так как отличается надежностью и простотой эксплуатации. А механизм на противовесах принято использовать для более массивных конструкций.

На чертеже показаны все элементы крепления для установки ворот

Что потребуется для работы

Чтобы собрать ворота, используют следующие элементы: прут из стали; кронштейны; металлические штыри; деревянные бруски. Также подготавливают уголки, они будут служить основой для рамы и отдельно для направляющих. Нужно приобрести уплотнитель, возвратные пружины.

Полотно секции обычно собирают из сэндвич-панелей, а также его можно сделать из дерева и металла. Если необходимо, створка утепляется. Если ворота будут управляться в автоматическом режиме, нужно приобрести еще и привод.

Инструменты:

• Cварочный аппарат;
• Болгарка;
• Набор гаечных ключей, отверток;
• Электродрель, комплект сверл для работы по металлу;
• Молоток;
• Строительный уровень.

Разметка материала и деталей производится с помощью рулетки и карандаша.

Процесс установки

Поворотные ворота своими руками сначала собирают, а затем уже монтируют, придерживаясь следующей последовательности: готовится рама, крепятся ролики, создается самостоятельно или подбирается уже готовое полотно секции; производится установка вспомогательных деталей; монтируется механизм управления.

Как сделать раму?

Крепление подвижной створки производится в проеме гаража посредством коробки. Чтобы ее изготовить, задействуют деревянные брусья. Крепятся они с помощью металлических угольников/пластин. Для упрочнения конструкции брусья заглубляют в стяжку пола на несколько сантиметров. Крепление короба осуществляется посредством анкеров по всему периметру.

Собираем раму полотна ворот и обшиваем щитом, снаружи покрываем листовым железом;

Установка роликов

Предварительно выполняется монтаж верхних кронштейнов и направляющих. Первые из названных элементов располагаются немного дальше, чтобы обеспечить беспрепятственное перемещение створки.

Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага подъема на 12 см.

Крепятся кронштейны к направляющим. На этом этапе нужно установить ролики. Снизу поддержку створки обеспечивает пружинный механизм. Он включает в себя кронштейн, регулятор напряжения пружины, регулировочную пластину.

Изготовление подвижной секции

Подготавливается каркас, для чего используют металлический уголок. Ширина и высота рамы изменяется в зависимости от габаритов проема. Для жесткости нужно обязательно предусмотреть поперечины. Внутрь створки закладывается дерево и утеплитель по необходимости. Снаружи конструкция обшивается листовым металлом.

В качестве полотна можно использовать щит из досок, оббитый металлом, цельное стальное полотно или сэндвич-панель.

При желании полотно закрывается пластиковыми панелями. При выборе теплоизоляционных материалов рекомендуется учитывать их толщину, чтобы утеплитель разместился в щите, не выступая за его пределы. Исходя из этого, будет лучше, если использовать теплоизоляцию в форме листов, плит или матов.

Монтаж вспомогательных элементов

По окончании установки щита, можно начинать монтаж замков, для которых необходимо заранее предусмотреть место еще на этапе создания створки. Также крепится ручка, с помощью которой осуществляется открывание ворот, а еще фиксаторы (щеколды). Ручка снаружи и внутри должна располагаться ближе к основанию конструкции, что упростит эксплуатацию. Задвижки также крепятся изнутри помещения.
Монтаж узла автоматики

Любые виды подъемных ворот могут быть оснащены приводом: секционные, подъемно поворотные и пр. Комплектация этого узла определяется производителем. При желании вполне реально сделать подвижную секцию на дистанционном управлении. Монтаж выполняется в соответствии с прилагаемой инструкцией, так что сложностей при установке возникнуть не должно.

Выбор привода осуществляется на основании информации о массе конструкции. Чем она крупнее, тем более мощный подбирается механизм автоматики. Таким образом, любой вид подъемных ворот (секционные, поворотные и т. д.) под силу собрать самостоятельно.

Тематические материалы:

Андрей илларионов: «путин рассчитал: гибель сотен европейцев рейса мн17 вызовет шок у лидеров ес, и они потребуют от порошенко остановить наступление сил ато Почему Гитлер так легко оккупировал могучую Францию Петр великий и его «великие» дела против русов лет, сын музыканта Андрея Макаревича лет, сын телеведущего и актера Дмитрия Нагиева Массивная обувь в готическом стиле Модная обувь осень зима. Материалы и фактуры Системы и методы оценки персонала Система сбалансированных показателей

Обновлено: 14. 10.2018

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Отличия секционных ворот от подъемно-поворотных

Отличия секционных ворот от подъемно-поворотных

В наше время еще можно услышать про такой тип ворот, как подъемно-поворотные. Это предыдущее поколение гаражных ворот. В старых западных фильмах можно было увидеть, как сплошное железное полотно как будто поворачивается вокруг оси и уходит под потолок.

Но в современных домах вы никогда не найдете такие ворота. Культура потребления этого предыдущего поколения продукции пришла к нам из Европы через несколько белорусских фирм, которые в конце 90-х, начале 2000-х начали возить в Беларусь эту продукцию. С появлением нового типа конструкции им пришлось отойти в сторону. Но название «подъемно-поворотные ворота» или просто «подъемные» осталось в лексиконе.

Какие же недостатки и преимущества есть у таких ворот

Недостатки подъемно-поворотных ворот

1. Низкая надежность. Конструкция подъемно-поворотных ворот (ППВ) обладает низкой надежность, и как результат — нередкое падение полотна. Это может привести к повреждению автотранспорта или нанести ущерб здоровью
2. Неудобство. При открытии полотно таких ворот сначала совершает движение вперед перед гаражом, что также может вызвать повреждение автотранспорта
3. Тепло- и энергосбережение. Полотно состоит из обычного листа металла. Соответственно, даже речи не может быть о том, что ППВ помогут защитить гараж от холода
4. Негерметичны. В закрытом состоянии образуются щели и зазоры между воротами и проемом гаража, что также ведет к дополнительным потерям тепла
5. Требуют постоянного ремонта. Так как ППВ балансируются двумя пружинами, то необходимо регулярно выполнять их балансировку
6. Размеры. Возможно изготовление только небольших размеров. Т. е. такой вариант как промышленные ворота даже не существует

Преимущества подъемных ворот

1. Простота монтажа. Монтировать ППВ проще, чем секционные. Но это ведь не проблема заказчика, а монтажной бригады компании, где произведен заказ. Так что преимущество мнимое
2. Стоимость немного ниже, чем на секционные ворота. Но это «преимущество» объясняется выше перечисленными недостатками

Резюмируя, можно сказать, что это переход от ППВ к секционным гаражным воротам — это естественный процесс эволюции. Ведь когда-то все мы смотрели большие телевизоры и пользовались мониторами на принципе электронно-лучевой трубки, а сейчас жидко-кристаллическими и плазменными дисплеями.

Статьи

28.09.2022

Сравнение шлагбаумов и боллардов

Статьи

21.09.2022

Сравнение дверей для охлаждаемых помещений и низкотемпературных камер

Статьи

16. 09.2022

Ангарные ворота

Статьи

14.09.2022

Нормы постройки гаража

Статьи

31.08.2022

Сравнение приводов для откатных ворот

Статьи

30.08.2022

Сравнение оконных рольставен

Статьи

17.08.2022

Сравнение промышленных складных, откатных и распашных ворот

Статьи

29.07.2022

Что необходимо подготовить к приезду монтажников

Статьи

19. 07.2022

Сравнение скоростных рулонных ПВХ ворот

Статьи

14.07.2022

Сравнение противопожарных ворот

Статьи

08.07.2022

Что влияет на цену секционных ворот?

Статьи

06.07.2022

Мифы и правда о секционных воротах

Статьи

04.07.2022

Перегрузочное оборудование. Сравнение перегрузочных тамбуров и ферм

Статьи

13.06.2022

Перегрузочное оборудование. Сравнение герметизаторов проёма (докшелтеров)

Статьи

09.06.2022

Перегрузочное оборудование. Сравнение уравнительных платформ (доклевеллеров)

ТЕХНОГРАД в регионах

Замер, доставка, монтаж, ремонт и сервис в любой точке Беларуси

Связаться с нами

Отдел продаж для физических лиц

+375 (29) 775-21-55

г. Минск, а/г Озерцо, ул. Дзержинского д. 26а, офис 5

Отдел продаж для юридических лиц

+375 (29) 750-21-55

г. Минск, а/г Озерцо, ул. Дзержинского д. 26а, офис 5

ТЕХНОГРАД в Гродно

+375 (44) 775-25-62

г.  Гродно, пр-т Космонавтов, д. 2Г

ТЕХНОГРАД в Могилеве

+375 (29) 124-50-68

г. Могилев, ул. Чайковского, д. 8

ТЕХНОГРАД в Гомеле

+375 (29) 124-51-62

г. Гомель, ул. Шилова, д. 16

ТЕХНОГРАД в Витебске

+375 (29) 124-76-56

г. Витебск, ул. Софьи Панковой, д. 1

ТЕХНОГРАД в Бресте

+375 29 124-71-79

г. Брест, ул. Гоголя, д. 3

  ▴

Контакты для физических лиц +375 (44) 775-21-55+375 (29) 775-21-55+375 (17) 322-44-66 Контакты для юридических лиц +375 (44) 775-21-53+375 (29) 750-21-55+375 (17) 322-44-66 Ремонт и сервис +375 (44) 775-85-25+375 (29) 775-85-92+375 (17) 336-76-66

Типы ворот — Автоматические ворота и въезд A&D

СКЛАДНЫЕ ВОРОТА | СКЛАДНАЯ ДВЕРЬ

Складывающиеся ворота позволяют быстро открывающейся геометрии для более быстрого доступа или выхода из собственности. Ворота складываются посередине, укладывая сложенные ворота за проем для максимального открытия проезда. Складывающиеся ворота очень тихие и оснащены запатентованным набором петель со смазкой для бесшумной работы. Помимо приветственной геометрии открывания, которая говорит «добро пожаловать домой», складные ворота являются наиболее универсальными воротами для отделки в отрасли и могут включать в себя соответствующие окружающие материалы или могут быть изготовлены по индивидуальному заказу с уникальным и отличительным дизайном.

A&D использует проверенный в отрасли QuickFold от Torxun и оператор Model 3, когда оператор башни является идеальным выбором. Обладая универсальной конструкцией, QuickFold позволяет автоматизировать работу с несколькими типами операторов, включая операторов с подушками или линейных операторов, а также операторов башни.

Складные ворота могут включать в себя защитное или акцентное освещение, вставку светодиодной панели для рекламы или цифровые, а также сплошные панели, которые действуют больше как дверь, чем ворота для сред, где важно сохранение тепла / охлаждения или не важна безопасность обзора.

В сочетании с оператором башни модели 3 кажется, что ворота открываются почти без оператора, поскольку небольшие башни почти невидимы в тени проема, работающего с тихим шепотом.

РАСПАШНЫЕ ВОРОТА

Распашные ворота открывают одну панель ворот с одной стойки. Эти ворота открываются либо внутрь (на территорию), либо наружу (на улицу). Распашные ворота часто используются в сочетании со стальными стойками или колоннами или их комбинацией, когда стальная стойка встроена в колонну или непосредственно примыкает к ней. Кроме того, закладные пластины могут быть предоставлены каменщику при строительстве колонн для поддержки ворот. В распашных воротах панели могут быть большими в зависимости от проема проезжей части, поэтому необходимо учитывать зазоры внутри ворот и снаружи ворот. Ворота не могут открываться на тротуар, а распашные ворота, открывающиеся на холм, возможно, потребуется модифицировать, чтобы обеспечить траекторию движения, соответствующую подъему местности.

Распашные ворота могут быть автоматизированы с помощью накладных или линейных приводов или башенного привода модели 3. A&D использует запатентованные прочные бесшумные петли для создания бесшумных проемов.

Для персонализации распашных ворот можно использовать различные материалы отделки и заполнения, в том числе сверхмощное светодиодное освещение под воротами или светодиодное освещение, встроенное в панель ворот. область. На распашных воротах также можно разместить светодиодные панели для цифровых иллюстраций.

РАЗДВИЖНЫЕ ВОРОТА

Раздвижные ворота идеально подходят там, где у распашных ворот нет хорошего рельефа или нужного зазора. Кроме того, раздвижные ворота являются идеальным выбором для широких проездов, где въезжают или проезжают большие транспортные средства. Панель ворот может быть большой и вмещать множество материалов, которые дополняют близлежащие постройки или ландшафтный дизайн. Хотя раздвижные ворота популярны, в жилых помещениях скорость контролируется для движения с определенной скоростью, что обычно делает зазор для открытия для движения автомобилей самым длительным ожиданием по сравнению с любыми другими воротами. Кроме того, из-за более длительного времени открытия ворота, как правило, чаще страдают от ударов ворот, когда автомобили пытаются «поторопиться» с открытием ворот. Раздвижные ворота также имеют более высокий уровень шума, чем другие ворота, из-за движения стальных колес по металлической дорожке.

Компания A&D произвела тысячи раздвижных ворот, некоторые из которых достигают 100 футов в длину.

Как и в случае с любыми автоматическими воротами, важно, чтобы поблизости был доступ для пешеходов, поскольку UL 325 и многие местные строительные нормы и правила не разрешают пешеходам входить на территорию через автоматические ворота.

ПОДЪЕМНЫЕ ВОРОТА или ПОДЪЕМНЫЕ ВОРОТА

Принцип действия этих ворот аналогичен гаражным воротам со сплошной стеной. Он работает с потолочным приводом и пружинами, которые взаимодействуют друг с другом, перемещая дверь вверх из закрытого положения. Ворота должны быть легкими, чтобы не перегружать системы открывания, а пружины необходимо заменять довольно часто в зависимости от количества необходимых циклов открывания. Эти ворота, как правило, имеют более высокое «время простоя», чем другие типы ворот, из-за замены пружины или удара транспортного средства. Удары транспортных средств происходят из-за высоких транспортных средств или транспортных средств с полезной нагрузкой или навесным оборудованием, которые превышают просвет ворот от пола до потолка. Когда транспортные средства врезаются в эти ворота, это, как правило, облегчает замену всей панели ворот и пружины. Ворота также могут быть повреждены, если вандалы решат повесить их в рабочем положении. Эти ворота используются на въезде в гараж или внутри для контроля доступа. Панель ворот не может быть слишком большой, чтобы сохранить меньший вес конструкции.

Мы рекомендуем другие типы ворот, такие как складные ворота или откатные ворота, прежде чем устанавливать их, тем более что то, что вы экономите на установке один раз, часто теряется при замене и обслуживании. A&D может установить этот тип ворот, если вы этого хотите.

Как и в случае со всеми другими автоматическими воротами, рассмотрите возможность доступа пешеходов поблизости, чтобы соответствовать требованиям UL 325 и местным строительным требованиям.

ШТАБЛИРОВАННЫЕ (ТАНДЕМНЫЕ) ВОРОТА

Эти ворота обычно используются на объектах, где пространство ограничено для установки других стилей ворот. Нет места для арки для распашных ворот, нет места для заднего прохода для раздвижных ворот и нет полезного потолка для верхних ворот. Эти ворота, по сути, укладывают одну панель на другую панель, создавая проем, скользя одна над другой по нескольким дорожкам.

Ворота могут быть изготовлены из различных материалов, но чаще всего они изготавливаются из штакетника или других легких материалов. Деревянные или стальные наполнители прекрасно подойдут для этого типа ворот. Ворота автоматизированы с помощью привода на основе накладки и комплекта ворот Tandem.

Тандемные ворота, как правило, дороже других вариантов, но являются хорошим решением для парковок с ограниченным пространством. Еще одним хорошим вариантом для небольших парковочных площадок являются складные ворота, так как они также не требуют много места для установки.

РУЧНЫЕ ВОРОТА

Часто используются в зонах с интенсивным движением, где требуется контроль доступа, но традиционные ворота не подходят. Также используется там, где планируются или существуют традиционные ворота, когда существуют проблемы с задним ходом (автомобили без прав доступа, которые очень близко следуют за теми, у кого есть права доступа к собственности). Ворота со шлагбаумом имеют очень короткое время цикла, что позволяет пропускать только одно транспортное средство за раз.

Ворота предназначены для ограничения движения транспорта и не препятствуют доступу пешеходов на территорию. Их можно просто взломать, ударив по стреле шлагбаума, в результате чего она выйдет из зацепления или может сломаться, открывая доступ к транспортному средству. Таким образом, эти ворота, как правило, имеют более высокую долгосрочную стоимость владения из-за замены шлагбаума или замены оператора в случае повреждения в результате удара стрелы.

Ворота со шлагбаумом — это самая низкая стоимость установки всех ворот, поэтому они могут экономически эффективно контролировать и ограничивать свободный доступ к парковке без установки стальных ворот. Ворота со шлагбаумом теперь в основном доступны со светодиодным освещением, поскольку включены или опция для улучшения видимости контролируемых проходов для предотвращения повреждения руки.

ВЫДВИЖНЫЕ СТОЛБЫ

Автоматические выдвижные болларды обеспечивают высокую степень защиты здания или проезжей части от проникновения транспортных средств, а также позволяют полностью убираться для санкционированного въезда транспортных средств.

Предлагается в различных стилях и номиналах, некоторые из которых имеют подсветку, а некоторые имеют возможность ручного втягивания.

Они действительно относятся к области высокой безопасности и дороги в установке, но обеспечивают чистую декоративную защиту, которую нельзя предложить ни в одном другом формате.

Помимо автоматических и выдвижных боллардов, A&D предлагает установку боллардов различных форматов. За свою 45-летнюю историю мы установили более 10 000 боллардов.

ПРОТИВОТЕРРОРИЗМНЫЕ ВОРОТА

Компания A&D сотрудничает с государственными учреждениями и учреждениями с высоким уровнем безопасности, предлагая надежные решения, предотвращающие проникновение в собственность.

Часто используемые в сочетании с шлагбаумами или стальными воротами, они представляют собой высокоэффективный клин, который активирует остановку загруженного транспортного средства на скорости до 5 миль в час

Высокий уровень безопасности — HydraWedge SM50  обеспечивает защиту объектов с высоким уровнем безопасности по всему миру благодаря проверенной надежности и непревзойденной производительности. Этот высокоцикловый клиновой барьер для мелкого монтажа транспортных средств имеет , три внутренних и международных сертификата безопасности.

Коммерческие ворота — The American Fence Company

Долговечность ворот

Первоклассные ворота компании American Fence отличаются долговечностью и долговечностью.

Индивидуализация ворот

Рулонные ворота, распашные ворота, консольные ворота и т. д. Наши дизайнеры САПР и специалисты по изготовлению могут собрать ворота всех видов, в любом дизайне, который вы выберете или придумаете.

Ворота безопасности

Еще одним преимуществом American Fence Company является то, что наши ворота позволяют вам контролировать, кто имеет доступ к вашей собственности.

Галерея Гейтс

Ворота

Компания American Fence ежегодно строит более трех тысяч ворот. Каждые ворота изготавливаются в соответствии с уникальными запросами наших клиентов. От одинарных раздвижных ворот высотой более ста футов в местном аэропорту до декоративных распашных ворот весом в четыре тысячи фунтов стерлингов в особняке губернатора и распашных ворот на вашем заднем дворе — мы обеспечим вас.

С армией сертифицированных сварщиков, восемью производственными предприятиями и командой компьютерных дизайнеров ваши ворота станут шедевром! Типы и стили ворот практически безграничны; ограничивается только вашим воображением. Нужны ли вам ворота с цепным звеном с единственной целью, чтобы газонокосилка находилась на заднем дворе, или очень сложные декоративные ворота, изготовленные по индивидуальному заказу, чтобы подчеркнуть красоту вашей собственности и обеспечить безопасность ваших близких; мы вас прикрыли!!

Компания American Fence изготовила все мыслимые типы жилых и коммерческих ворот. Наши ворота находятся в самом сердце Йеллоустонского национального леса у подножия Гранд-Каньона. Мы обеспечили безопасность наших национальных атомных электростанций, военных баз и некоторых сверхсекретных объектов строгого режима, о которых мы даже не можем говорить.

Компания American Fence построила более двадцати пяти тысяч ворот! Наши ворота можно найти практически в каждом сообществе, включая: Су-Фолс, Южная Дакота; Су-Сити, Айова; Рочестер, Миннесота; Омаха, Небраска; Сидар-Рапидс, Айова; Линкольн, Небраска; Айова-Сити, Айова; Гранд-Айленд, Небраска; Эймс, Айова; и Де-Мойн, штат Айова. В Мэдисоне, Висконсин; Уичито, Канзас; Салина, Канзас; и Канзас-Сити, штат Канзас, мы работаем как AmeriFence Corporation.

Будьте уверены, что когда вы позвоните нам; вы сразу успокоитесь, зная, что пришли в нужное место. Как один из 10 лучших подрядчиков по заборам в стране, мы можем помочь.

Часто задаваемые вопросы о воротах

Какие типы ворот существуют?
Существует множество ворот, которые используются для различных целей. Прочтите руководство компании America’s Gate о выборе ворот для получения дополнительной информации о том, как сузить круг выбора.

Одностворчатые ворота:  Общеизвестные как «прогулочные» ворота, эти ворота могут иметь ширину от трех футов до двадцати футов в зависимости от используемого материала и назначения ворот. При правильном дизайне и материалах эти ворота могут достигать более ста футов в длину. Распашные ворота могут включать в себя самозакрывающееся и фиксирующее оборудование для использования вокруг бассейнов или автоматизированного электрического доступа у основания вашей подъездной дорожки.

Двойные распашные: Двойные распашные ворота состоят из двух створок для создания большего проема. Двойные распашные ворота могут быть изготовлены из рабицы, ПВХ-винила, дерева и декоративных стальных заборов. Декоративные ворота на въезде на подъездную дорожку, часто называемые воротами поместья, можно использовать в сочетании с приводом моторизованных ворот для контроля доступа на территорию, предотвращая нежелательное вторжение. Ворота с электроприводом можно открывать и закрывать различными способами, включая клавиатуры, считыватели карт и передатчики в стиле гаражных ворот. Ворота можно настроить так, чтобы они автоматически закрывались после въезда автомобиля на территорию и автоматически открывались, когда машина покидает территорию.

Консольные ворота:  Эти ворота обычно считаются «раздвижными» воротами и чаще всего используются, когда запрашиваются раздвижные ворота. Сами ворота не касаются земли и поддерживаются роликами, прикрепленными к большим столбам ворот, установленным с одной стороны проема. Ворота будут иметь хвост, который используется для поддержки ворот, когда они находятся в закрытом положении. Хвостовая часть составляет примерно половину длины проема. Важно обеспечить достаточное пространство для хранения, равное сумме проема ворот и хвостовой части, чтобы ворота могли полностью открываться. Консольные ворота могут быть изготовлены со всеми типами ограждений, но для них потребуется стальная или алюминиевая рама. Эти ворота могут быть построены так, чтобы выглядеть как распашные ворота Estate, или покрыты винилом, деревом и т. д. Ознакомьтесь с подробным руководством компании America’s Gate по выбору консольных ворот , которое поможет вам выбрать каждую деталь ваших консольных ворот.

Рулонные ворота: Менее распространенным типом «раздвижных» ворот являются рулонные ворота. Для рулонных ворот требуется колесо на передней части ворот и направляющая для труб, чтобы поддерживать колеса, расположенные на задней части ворот. Эти ворота не требуют «хвоста», как консольные ворота, поэтому их можно использовать в ситуациях, когда пространство для хранения ограничено. Рулонные ворота с направляющей и колесным узлом V-образной канавки также могут включать автоматизированный контроль доступа.

Подъемные ворота:   Обычно используемые в системах с высоким уровнем безопасности или в промышленности, подвесные ворота используют систему двутавровых балок или стержневых ферм, которая проходит над проемом и проходит по всей длине проема с обеих сторон. Двутавровая балка или стержневая ферма обычно размещается на высоте около четырнадцати футов над проемом, чтобы обеспечить свободное движение полуприцепов. К воротам и над ними прикреплены тележки, которые движутся по двутавровой балке или рельсу. Количество тележек будет зависеть от длины и веса ворот. Поскольку эти ворота полностью поддерживаются сверху, для безопасного открытия и закрытия этих ворот можно использовать автоматический контроль доступа. Полностью поддерживаемые, поскольку они проходят через проем с верхнего пути, ворота верхнего пути чрезвычайно надежны.

Вертикальные подъемные ворота:   Если по обеим сторонам проема нет места для хранения вещей, а распашные ворота нецелесообразны, вам могут понадобиться вертикальные подъемные ворота. Обычно используемые в промышленных целях, вертикальные подъемные ворота имеют колонны на каждом конце ворот, которые достаточно высоки, чтобы поднять ворота прямо вверх, чтобы освободить движение полуприцепов внизу. К концу ворот прикреплены ролики или тележки, которые движутся вертикально по гусеницам, прикрепленным к колоннам. Используя противовесы или гаражные ворота, такие как пружины, эти ворота легко поднимаются и опускаются с помощью электрического привода ворот.

Вертикальные поворотные ворота:  Популярно для сайтов, на которых нет места для хранения раздвижных ворот, но требуется доступный автоматизированный контроль доступа. Эти ворота также популярны в местах, где выпадает много снега. Эти ворота используют одну панель ворот, чтобы заполнить проем. На одном конце у основания панели панель ворот имеет точку поворота с осью в сборе, которая крепится к приводу ворот. На этом же конце в верхней части панели прикреплен очень большой набор пружин, которые проходят от панели ворот к задней части привода ворот. Эти пружины обеспечивают противовес, необходимый для подъема и поворота ворот. К месту крепления пружин к панели ворот примыкает механический рычаг привода ворот, который при активации будет тянуть верхнюю часть ворот назад и вниз, поворачиваясь на оси в сборе. Это заставляет переднюю часть панели подниматься и поворачиваться назад. В полностью открытом положении панель теперь повернута на полные девяносто градусов и стоит прямо из отверстия.

Все распашные ворота доступны с широким выбором петель, которые открываются на сто восемьдесят градусов, закрываются автоматически или даже заставляют ворота подниматься вверх при открытии. Замки бывают бесконечными: с навесным замком, самозащелкивающиеся, самозапирающиеся, с ключом, кнопочные, магнитные и т. д.

1. Примыкающие фасады. Земля поднимается или опускается под ходом ворот и будет ли это мешать их движению?
2. Препятствия.   Имеются ли препятствия для движения ворот? Или при открытии ворот; не будет ли он мешать приближающимся или припаркованным автомобилям.
3. Близость к проезжей части. Приведут ли эти ворота или ход ворот к пробке или аварии? Это слишком близко к трафику?
4. Местные коды.   Разрешит ли мне местный строительный инспектор установить эти ворота? Мешает ли это общественным поездкам?
5. Ветровая нагрузка. Подвержены ли эти ворота сильному ветру и сконструированы ли они таким образом, чтобы оставаться прочными?
6. Воздушные препятствия.   Будут ли мои ворота позволять полуприцепам проезжать под указанным выше путем?

Специальные системы ворот | Принадлежности для ограждений MFR Corp

Основные преимущества

• Проконсультируйтесь с нашей командой дизайнеров, чтобы узнать, какие ворота вам нужны.
• America’s Largest Cantilever Sliding Gate

CAD DRAWINGS

Double Swing Gate typical

Single Swing Gate typical

Cantilever Slide Gate, typical

V-Track Slide Gate typical

Swing Gate adjustable hinge

Cantilever Каретка скользящих затворов в сборе

Нижняя направляющая каретки консольных скользящих затворов

Cantilever Slide Gate upper guide wheel assembly

Slide Gate typical locking device

Cantilever Slide Gate Lower Strike Roller

Нижнее колесо направляющей V-Track Slide Gate

Направляющая направляющая V-Track Slide Gate

Технические характеристики

Спецификации загрузки

. проектирование и монтаж нашей продукции. Мы предоставили множество индивидуальных решений для нестандартных ситуаций. Позвольте нашим опытным инженерам помочь вам определить оптимальную конструкцию для вашего проекта.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
РАЗДЕЛ 32 31 00
ДЕКОРАТИВНЫЕ ЗАБОРЫ И ВОРОТА

ЧАСТЬ 1 ОБЩИЕ ПОЛОЖЕНИЯ
1.1 ОПИСАНИЕ РАБОТ
A. Обеспечить стальной каркас ограждения и декоративные ограждения и ворота Выберите забор и ворота следующего типа: следующие:
1. Панели ограждения из проволочной сетки.
2. Панели ограждения наклонного сечения (формованного основного стержня).
3. Распашные ворота, соответствующие соседним панелям забора.
4. Откатные ворота, соответствующие соседним панелям забора.

B. Сопутствующие работы, указанные в другом месте:
1. Бетонные работы: Раздел _________
Обратитесь к производителям моторных приводов за рекомендациями по выбору приводных систем.
2. Моторный привод для ворот: Раздел _____
3. Электромонтажные работы, связанные с моторными воротами: Раздел 16 ЭЛЕКТРИЧЕСКОЕ.

1.2 ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
A. Полиэфирное порошковое покрытие:
1. Стойкость к солевому туману: При испытании в соответствии со стандартом ASTM B117 стальные панели Bonderite 1000 в состоянии насечки не обнаруживают подрезов после 500 часов испытаний в 5-процентном солевом тумане при температуре 95 градусов по Фаренгейту и относительная влажность 95 процентов. Отсутствие ржавчины или вздутий на поверхности панели. При тех же условиях через 1000 часов панели показали подрезку менее 3/16 дюйма.
2. Стойкость к атмосферным воздействиям: при испытании в соответствии со стандартом ASTM D822 в течение одного года в Южной Флориде с панелями, обращенными на юг и наклоненными под углом 45 градусов, высокоглянцевое белое полиэфирное покрытие сохраняет 88 процентов своего блеска (показания блеска, полученные на вымытые панели). Никакого провала фильма.
3. Твердость: 2 H (мин) при измерении в соответствии с ASTM D3363.
4. Прямое воздействие: до 160 дюймов/фунтов. при измерении в соответствии с ASTM D2794.
B. Полиуретановое покрытие. Нижеприведенные испытания проводились на панелях Bonderite 1000 с толщиной сухой пленки 1,0 мил, отвержденных в течение 30 минут при 180°F и выдержанных в течение 14 дней при комнатной температуре (25°C). Результаты каждого теста: отлично или без сбоев.
1. 5-процентный солевой туман: 500 часов.
2. 100-процентная относительная влажность: 1000 часов.
3. Погружение в воду: 100 часов.
4. Разбавитель лака, ацетон, МЭК, бензин, ксилол – 20 двойных протираний пропитанной тканью.
5. Смазочные масла, гидравлические жидкости и смазочно-охлаждающие жидкости.
6. Холодная проверка: 16 циклов, 24 часа при 100-процентной влажности; 24 часа при температуре 10 градусов по Фаренгейту; 24 часа при 77 градусах по Фаренгейту.
7. Твердость по карандашу: от H до 2H.
8. Гибкость: коническая оправка 1/8 дюйма.

1.3 ПРЕДСТАВЛЕНИЯ
A. Данные о продукте: Предоставьте технические данные производителя декоративных заборов и ворот.
B. Образцы: Для каждого выбранного типа панели ограждения представьте один репрезентативный образец размером примерно 8 дюймов на 10 дюймов, показывающий качество изготовления и выбранный цвет покрытия.
C. Рабочие чертежи: Предоставьте рабочие чертежи декоративных заборов и ворот, включая план и детали, иллюстрирующие высоту забора, расположение и размеры опорных столбов, требования к фундаменту, ворота и фурнитуру для ворот.
При указании ворот с электроприводом сохраните следующий абзац.
1. Для ворот с электроприводом укажите детали приспособлений для размещения компонентов электропривода.

ЧАСТЬ 2 ПРОДУКТЫ
2.1 ПРОИЗВОДИТЕЛЬ
A. Продукты, указанные в настоящем документе, являются компонентами «системы ворот MFR» и производятся MFR Manufacturing Corp, Inc. Aurora, IL 60506, тел.: 815-318-0839, Факс: 815-552-3315
Веб-сайт: www.mfrcorp.com

2. 2 МАТЕРИАЛЫ И ИЗГОТОВЛЕНИЕ
A. Изготовление: Компоненты панели ограждения должны быть изготовлены с использованием процесса электроковочной сварки для полного проплавления поперечных балок.
B. Конфигурация: Панели ограждения и опорные компоненты должны быть изготовлены в соответствии с конфигурациями, показанными на контрактных чертежах.

Брошюры

Получите наши брошюры по почте!



Имя

Электронная почта

Телефон

Компания

Адрес

Уличный адрес 1

Уличный адрес 2

Зип -код

Скачать версию PDF.

Скачать

Европейская архитектурная поставка — деревянные окна и двери на заказ

		Владелец дома | Архитектор | Подрядчик | Дизайнер интерьеров | Интранет проекта | Контакт
9 9   —  Schuco Curtain Wall 0427   —  Specifications    Wood Products   —  Windows   —  Exterior Doors   —  Tilt-turn Patio Doors   — Подъемно-раздвижные двери   —  Geometric Windows   —  Garage Doors & Gates   —  Wrought Iron    Passive House Products   —  Schuco SI82+   —  Makrowin 88G2    PVC Products   —  CT70 Product Line   —  SI82 Product Line — Оттенки дерева ПВХ    Обзор продукта   —  Features   —  Glass Selection   —  Wood Selection   —  Hardware Selection   —  Экраны   —  Заказ   —  Поставка    Technical Drawings    Installation    Уход за изделием    Глоссарий терминов    Текущие проекты   6		Поворотно-откидные окна EAS производит поворотно-откидные окна высочайшего качества на заказ. На протяжении десятилетий поворотно-откидные окна были доминирующей конструкцией окон в Европе, и в эту технологию вкладывались миллиарды компаний, специализирующихся на фурнитуре, технологии стекла, герметиках и производственном оборудовании. В результате европейские производители окон полагаются на хорошо проверенную непатентованную конструкцию створки, строя свои окна на основе технологий, предоставляемых ведущими производителями фурнитуры, включая G-U, Maco, Siegenia и Wink-Haus. Европа уже давно одержима энергоэффективностью, постоянно совершенствуя свои окна для проникновения воздуха, надежности оборудования и теплопередачи. EAS производит окна с использованием фурнитуры G-U и MACO. Мы используем самое низкое на рынке стекло с низким коэффициентом теплопроводности, заполненное аргоном, с коэффициентом теплопередачи 0,19. Во всех наших окнах используется конструкция с замком по периметру и двойной прокладкой, обеспечивающая исключительную устойчивость к проникновению воздуха. Наши окна доступны в различных породах дерева, в широком ассортименте прозрачных и лакокрасочных покрытий. Наши покрытия специально разработаны для оконной промышленности, обеспечивая уровень защиты выше, чем при покраске на месте. Мы изготавливаем все наши окна «под заказ» без наценки за нестандартные размеры. Мы специализируемся на нестандартных формах и можем реализовать большинство архитектурных проектов. Наши поворотно-откидные окна открываются в трех режимах: поворот, наклон и микронаклон. Микронаклон позволяет постоянно проветривать дом через непроницаемый для дождя зазор. Это отличный вариант проветривания во время отпуска. Управление одной ручкой позволяет открывать окна для безопасной и надежной вентиляции или поворачивать для легкой очистки наружных и внутренних поверхностей окон. Все наши окна и двери оснащены многозапорной фурнитурой, которая защищает от неблагоприятных погодных условий и делает практически невозможным проникновение злоумышленников в дом. Основные характеристики: Легкая очистка и вентиляция без сквозняков благодаря двойной функции. Высокая безопасность и энергоэффективность благодаря полностью скрытому многоточечному запиранию. Простая установка и плавная работа благодаря многоточечной регулировке конструкции створки (вверх-вниз + усилие закрывания + влево-вправо). Прочная конструкция, благодаря створке и раме толщиной 2 3/8 дюйма, с двойными врезными и шиповыми столярными изделиями. Максимальная энергоэффективность благодаря конструкции створки с тройным наложением. Широкий выбор стилей и отделки ручек на любой вкус и предпочтение. Дизайн оконных ручек можно сочетать с дверными ручками. Полный спектр вариантов остекления. Доступно экранов. Нестандартные размеры и нестандартные конструкции, включая французские створки без импоста и большие рабочие размеры створок. Изготовлен из дерева и отделки на ваш выбор. <Назад
		Факс: 781-207-0788     Телефон: 781-647-4432
Свяжитесь с EAS сегодня.		© 2002. European Architectural Supply, Inc. Все Права защищены.

7 На что следует обратить внимание перед установкой шлагбаума

Итак, вы ищете новые ворота? Это замечательные новости! И вы попали в нужное место, потому что Access Professional Systems (APS) уже несколько десятилетий устанавливает автоматические автомобильные ворота!

Для целей этой статьи мы предположим, что вы являетесь домовладельцем на одну семью, который либо уже имеет, либо хочет установить новые ворота. Вот 7 вещей, которые нужно иметь в виду, прежде чем вы в конечном итоге решите, как вы хотите двигаться вперед.

#1: Тип ворот

Подавляющее большинство ворот для жилых помещений можно разделить на три категории: раздвижные ворота, распашные ворота и двустворчатые распашные ворота. Каждый из них служит одной и той же цели: обезопасить свою собственность, позволяя транспортным средствам проезжать с одной стороны на другую. Они просто открываются и закрываются по-разному. Давайте обсудим каждый тип.

Раздвижные ворота

Эти ворота работают по системе «цепь и рельс», приводимой в действие двигателем. После активации двигатель начинает задвигать ворота, которые обычно находятся на кованой железной рейке, прикрепленной болтами к подъездной дорожке. По мере того, как ворота убираются, проем подъездной дороги становится все более видимым. Транспортные средства могут проезжать после того, как ворота полностью убраны. Как и все ворота, они будут оставаться открытыми только в течение относительно короткого периода времени, прежде чем они начнут автоматически закрываться после безопасного проезда транспортного средства. Все ворота имеют встроенные датчики безопасности, которые предотвращают закрытие ворот, если они активированы.



Распашные ворота

Вместо того, чтобы втягиваться и скользить по направляющей, распашные ворота, которые также приводятся в действие двигателем (или приводом), на шарнирах и открываются либо в сторону от вашего автомобиля, либо в его сторону. . То, как открываются ворота, во многом зависит от уклона вашей подъездной дорожки. Чтобы избежать перепланировки вашего подъезда, оператору ворот проще всего открыть распашные ворота под уклон. Это означает, что ваши ворота будут открываться к вам, когда вы приближаетесь к воротам, и от вас, когда вы выходите. Если поворот вниз по склону невозможен, можно установить специальные подъемные петли и комплекты рычагов ворот. Если вы находитесь на ровной поверхности, это не применимо, и то, как ворота открываются и закрываются, может быть определено исключительно по вашему желанию. Наконец, распашные ворота, которые охватывают всю длину проезда, будут обслуживаться одним оператором. В противном случае, если он разбит на два раздела, потребуются два оператора.

Двустворчатые распашные ворота

Между двустворчатыми распашными воротами и «классическими» распашными воротами есть два больших различия. Как следует из названия, у двустворчатых распашных ворот есть два привода, которые открывают две секции ворот, которые встречаются посередине. Другая большая разница в том, что они традиционно открываются и закрываются вместе. В отличие от распашных ворот, для которых может потребоваться только один оператор (двигатель), для двустворчатых распашных ворот требуется два оператора; по одному на каждую секцию ворот.







Теперь, когда вы стали профессионалом в области ворот, давайте углубимся в другие детали, которые мы учитываем перед установкой или модернизацией существующей системы ворот.

#2: Соответствие UL 325

Любые ворота, разработанные APS, будут изготовлены и установлены в соответствии с действующими отраслевыми стандартами и будут соответствовать всем применимым стандартам Underwriters Laboratories (UL). Все, что меньше, просто не подходит для APS. Это происходит по нескольким причинам, но на первом месте стоит ваша безопасность. Период.

В марте 2000 года UL опубликовала свой стандарт безопасности ворот и протоколы. Проще говоря, UL 325 дает нам подробную информацию о том, как быстро ворота могут открываться и закрываться, где могут быть установлены датчики, нужны ли звуковые сигналы тревоги и диапазон частот, в котором они должны быть слышны, что происходит, когда ворота вступают в контакт с посторонним. объект (автомобиль, животное, человек и т.д.), и многое-многое другое.

Вы можете спросить себя, могут ли ворота быть установлены правильно и не соответствовать требованиям UL 325? Да, ворота могут быть правильно установлены, работать нормально и не соответствовать требованиям UL 325. UL 325 полностью посвящен безопасности и минимизации травм или даже смерти. Будет ли APS продавать и устанавливать ворота, не соответствующие требованиям? Не шанс. Мы не экономим на безопасности!

Не уверены, что ваши ворота соответствуют требованиям? Позвоните нам!

Небольшое примечание о лабораториях Underwriters Laboratories: практически все, что мы покупаем или используем в жилых помещениях, вероятно, было протестировано, или отдельные компоненты были протестированы и одобрены UL. Самый простой способ найти логотип UL в вашем доме — найти конец штепсельной вилки или верхнюю часть лампочки. Вы ищете этот тег «серый блестящий».

Каждый потребительский продукт, который может причинить вред или вызвать событие, такое как пожар, поражение электрическим током и т. д., должен соответствовать опубликованным стандартам UL. Стандарт для ворот – UL 325.

№3: Потребность в электричестве

Если вы обновляете существующую игровую систему, вам не о чем беспокоиться об электричестве. Но, если вы устанавливаете ворота в первый раз, нам нужно выяснить, откуда мы будем брать электричество. Операторам не требуется огромное количество электроэнергии, но им нужен источник питания. Часть общей оценки будет включать любые электрические потребности ваших ворот. Правильная электрика может только помочь сохранить жизнь вашему приводу ворот (и необходимость ремонта электрики в будущем). Наша первая рекомендация — всегда получать проводное питание от ближайшего источника, но солнечная энергия — второстепенный вариант, если вход в вашу собственность находится на большом расстоянии от дома или ближайшего источника питания.

#4: Шлейфы, пульты, брелки, телефонные будки, Wi-Fi и многое другое!

Теперь, когда вы выбрали тип ворот, вы понимаете UL 325, и у вашего привода есть сила… как вы планируете открывать свои ворота? У вас есть варианты!

Петли

Вы когда-нибудь подходили к воротам, и они автоматически открывались? Если нет какой-либо связи между вашим автомобилем и двигателем ворот (оператором), это происходит потому, что вы активировали «петли» в земле. Эти петли либо врезаны в проезжую часть в форме квадрата с закругленными краями, либо находятся немного ниже поверхности проезжей части. Установлены шлейфы для обнаружения присутствия автомобиля. Проезжая через них при выходе, вы просто предупреждаете ворота о том, что им нужно открыться, и безопасно ли закрывать их автоматически после того, как вы вышли.

Пульты дистанционного управления

Это, безусловно, фаворит фанатов. Их легко программировать, они недороги и могут легко храниться в вашем автомобиле. Если у вас нет петель внутри ваших ворот, вы, вероятно, будете использовать пульт дистанционного управления для активации оператора. Если пульт не выйдет из строя, просто замените его стандартными безрецептурными батареями, и все готово.

Брелоки (и карты)

Для больших поместий или домов с несколькими воротами может оказаться полезным брелок или ключ-карта. Хотя они требуют дополнительного оборудования, электричества, обслуживания и программирования, системы Fob очень просты в управлении.

Автоматы вызова

Это также популярное решение, позволяющее водителям звонить в дом, чтобы те, кто находится дома, могли открыть ворота от имени водителя. Часто называемые телефонными домофонными системами (TES), они также являются отличным способом для домов контролировать и контролировать, кто входит в собственность. Это может быть как традиционная серебристая телефонная будка, так и 8-дюймовый сенсорный экран с видео. Это действительно зависит от ваших потребностей.

WiFi

Системы, которые позволяют домовладельцам открывать ворота через Wi-Fi, быстро становятся очень популярными. На самом деле это имеет массу смысла … у всех нас есть смартфон, который мы вряд ли потеряем (в отличие от пультов от ворот, которые могут быть брошены или вне досягаемости). С помощью этих систем пользователи могут открывать свои ворота нажатием (или нажатием) кнопки. Используйте запасные пульты от ворот для других приводов в вашем доме.

Единственным дополнительным соображением будет подключение ворот к Интернету. Вам понадобится подписка на тарифный план, чтобы ваш телефон и оператор ворот могли разговаривать друг с другом.

#5: Доступ для экстренных служб

У каждого выхода, будь то в коммерческом, общественном или жилом помещении, есть «специальный» переключатель, который позволяет аварийному персоналу пройти через ворота. Их производит компания Knox, которая выпускает множество продуктов для самых разных целей (для хранения документов, медицинских принадлежностей, ключей, аварийных выключателей и т. д.). В жилых помещениях наиболее популярными приложениями Knox являются KnoxBox или их переключатель Gate Key Switch. В любом случае включение продукта Knox в ваше решение для ворот является идеальным решением.

#6: Текущее техническое обслуживание

Очень вероятно, что какое-то время вы не столкнетесь с какими-либо проблемами с вашим новым приводом ворот. В конце концов, это новинка, верно?

По той же причине, по которой вы моете свой новый автомобиль (вы хотите, чтобы краска выглядела красиво и блестела на солнце) или меняете масло каждые несколько месяцев (вы хотите, чтобы ваш двигатель работал на пике мощности), вы хотите, чтобы ваш оператор ворот оставаться в отличной форме. Поскольку у вашего нового привода ворот есть шестерни, цепи и движущиеся части, крайне важно убедиться, что он продолжает работать, как задумано. Хотя это вряд ли придет вам в голову, когда вы определяете, какой тип ворот вам нужен, важно думать о долгосрочной перспективе. Обслуживание приводов ворот не дорого, но несколько минут заботы высококвалифицированного и квалифицированного специалиста по воротам могут сэкономить вам сотни, если не тысячи долларов позже.

#7: Home Value

Привлекательность для глаз — это привлекательность для глаз, а привлекательность для глаз — это привлекательность для покупателей. Первое, что видит потенциальный покупатель дома, — это фасад вашего дома, включая ваши ворота. Красивые и ухоженные ворота – первое, что бросается в глаза покупателю. Добавьте немного ландшафтного дизайна и наружного освещения, и вы на правильном пути к сохранению и увеличению ценности вашего дома. Следующим большим преимуществом является дополнительная безопасность ваших ворот. Это определенно посылает сильное сообщение тем, у кого нет доступа, и предлагает дополнительное спокойствие. Думайте об этом как о «знаке безопасности в вашем дворе», который вам не нужен. Конечно, если вы установите домашнюю систему безопасности, это только добавит дополнительный уровень безопасности вашей собственности.

Вот и все, теперь вы сертифицированный профессионал по воротам!

Вот 7 вещей, которые вы должны учитывать, когда думаете об установке ворот на своем участке. Компания APS занимается проектированием и установкой ворот по индивидуальному заказу на протяжении десятилетий и будет рада помочь вам в вашем предстоящем проекте. Мы будем рады встретить вас у вас дома и помочь вам в этом процессе. Нажмите на кнопку ниже, и мы свяжемся с вами!



Получите БЕСПЛАТНУЮ оценку!

Травмы раздвижных ворот | Робсон Форензик

Системы раздвижных ворот представляют собой множество опасностей, которые могут привести к серьезным травмам, если они не защищены и не обслуживаются должным образом. Эти системы, как с электроприводом, так и с ручным приводом, обычно включают в себя тяжелые движущиеся части, опасность защемления и изнашиваемые компоненты, которые требуют периодического осмотра и технического обслуживания.

Эта статья представляет собой введение в конструкцию и физику консольных раздвижных ворот. В нем также обсуждаются известные опасности и описываются потенциальные механизмы отказа путем повторного рассмотрения фактов из фактического расследования дела. Эксперты Robson Forensic расследовали широкий спектр инцидентов, связанных с элементами физической безопасности, такими как раздвижные ворота, шлагбаумы и верхние двери.

Устройство консольных раздвижных ворот

Консольные ворота работают за счет скольжения по набору верхних и нижних роликовых узлов, которые установлены для уравновешивания стоек. Эти столбы имеют более тяжелую конструкцию, чем стандартные столбы забора (часто диаметром 3-4 дюйма), поскольку они должны выдерживать динамические нагрузки узла раздвижных ворот.

Продольные трубчатые элементы узла ворот входят в узлы роликов и удерживаются ими. Независимо от положения (открыто или закрыто) ворота находятся в постоянном контакте с двумя верхними и нижними парами роликов. Ворота соприкасаются с крайним левым нижним роликом только тогда, когда ворота частично или полностью открыты.

Выход из строя любого из этих роликов или разрушение конструкции узла раздвижных ворот повлияет на скольжение ворот и может привести к выходу системы из строя и/или потенциальной опасности.

Опасности, связанные с раздвижными воротами

Перечисленные ниже опасности, связанные с раздвижными воротами, хорошо известны в отрасли и имеют жизнеспособные инженерные решения, обеспечивающие эффективную защиту. В вашем случае могут существовать и другие опасности в зависимости от конкретного устройства системы или среды, в которой работают ворота.

Опасность раздавливания — Опасность раздавливания существует там, где можно застрять между двумя объектами в системе или между ними. Вес узла раздвижных ворот и импульс ворот потенциально представляют опасность раздавливания.

Вес откатных ворот в сборе может быть значительным в зависимости от высоты ограждения, ширины проема и материалов, использованных для изготовления ворот. В случае, описанном далее в этой статье, наши эксперты исследовали ворота с цепным звеном длиной 45 футов, высотой 6 футов и весом около 800 фунтов. Аварийные ворота не являются чем-то необычным: многие из этих устройств имеют размер и массу, способные причинить значительные травмы при раздавливании.

Импульс узла раздвижных ворот также представляет потенциальную опасность раздавливания там, где они соприкасаются со стойкой защелки канцелярских принадлежностей. Подобно гаражным воротам, световая завеса и автоматическая защита от обратного хода могут быть встроены в системы откатных ворот с электроприводом.

Опасности защемления и защемления — Опасности защемления и защемления возникают, когда движущаяся часть касается или трется о другую часть или поверхность или находится в непосредственной близости от нее. Эти опасности обычно существуют в машинах и оборудовании, которые включают шестерни, шкивы или ролики.

Точки, где узел раздвижных ворот соприкасается с узлами роликов, представляют опасность защемления, поэтому их следует защитить. Другие опасности защемления и защемления могут существовать в моторизованных системах вокруг двигателя и трансмиссии.

Иерархия дизайна продукта

Производители продуктов должны обеспечить, чтобы опасности были устранены из продукта в процессе проектирования. Если опасность неотъемлема и не может быть выведена из продукта, системы или процесса, опасность должна быть надлежащим образом защищена. Во всех случаях пользователь должен быть должным образом предупрежден или проинструктирован об опасностях продукта. Эти этапы формируют фундаментальные принципы и правила практики безопасного и надлежащего проектирования продуктов и иногда называются иерархией управления опасностями.

Требования к охране и, в более широком смысле, безопасности продукции подкрепляются рядом государственных и отраслевых надзорных организаций. В соответствии с предполагаемой защитной функцией ворот нельзя исключить массу и силы раздвижного механизма, но во многих случаях можно защитить от воздействия соответствующих сил.

Требования к техническому обслуживанию и проверкам – пример из практики

Даже хорошо спроектированные системы могут выйти из строя, если пренебрегать надлежащим обслуживанием. Наши специалисты расследовали один такой случай, когда откатные ворота с ручным приводом катастрофически вышли из строя. В этом инциденте один из роликов оторвался от нижнего узла, в результате чего раздвижные ворота весом около 800 фунтов опрокинулись и упали на истца.

Свидетельские показания как истцов, так и ответчиков по делу подтверждают, что входные ворота становились все труднее управлять вплоть до даты инцидента. Вместо того, чтобы исправить ситуацию, на объекте была задействована группа сотрудников, которые коллективно открывали и закрывали ворота. Истец работал с командой из двух других сотрудников, чтобы открыть ворота во время инцидента.

В ходе осмотра нашим экспертом были обнаружены следы задиров на ободе отсоединенного катка, свидетельствующие о его волочении по дорожному покрытию в течение длительного периода времени и о длительном выходе из строя подшипника. По крайней мере, один из подшипников ролика имел признаки сплющивания.

Оба оставшихся нижних катка были «смотрящими вниз», т. е. наклонены вниз к земле в ненагруженном состоянии, что соответствует длительному отказу подшипника.

Все ролики, включая и особенно нижние ролики, имели признаки недостаточной смазки: недостаточное количество смазки, грязная смазка и затвердевшая смазка. Вышедшие из строя подшипники качения имели признаки коррозии и сплющивания, что также указывало на неадекватную смазку. В результате ненадлежащего обслуживания вышли из строя подшипники нижних роликов.

Наш эксперт смог продемонстрировать, что отсутствие технического обслуживания со стороны управляющего недвижимостью создало опасные условия, которые привели к травме истца.
