Нормы и правила электромонтажа

Ссылки на ПУЭ, СНиПы и краткие комментарии

Мы рассмотрим наиболее часто встречающиеся вопросы при проведении электромонтажных работ. Выбор сечения кабеля по току и мощности с таблицей из ПУЭ, необходимость применения УЗО, правила штробления стен, нужно ли прокладывать кобель в гофре и другие вопросы связанные с электромонтажом. Все, что я напишу, будет содержать ссылку на нормативные акты и краткий комментарий. Рекомендую не делать выводы о правильности выполненных работ по блогам и записям в интернете. 90% рекомендаций и утверждений взяты с «потолка», большинство авторов не смогут сказать в каких нормах и правилах это написано.

Содержание статьи
  • Допустимый длительный ток для проводов и кабелей с медными жилами
  • Наименьшие допустимые сечения кабелей и проводов в жилых зданиях
  • Правила установки УЗО (Устройство защитного отключения)
  • Прокладка кабеля в штробах, необходимость гофры

Правила установки УЗО (Устройство защитного отключения) ДИФ автомата

ПУЭ Глава 7. 1

Раздел: Защитные меры безопасности

7.1.71. Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО).

7.1.76. Рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.

Не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту.

При использовании УЗО, не имеющих защиты от сверхтока, необходима их расчетная проверка в режимах сверхтока с учетом защитных характеристик вышестоящего аппарата, обеспечивающего защиту от сверхтока.

7.1.79. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА.

Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

Установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется

7.1.80. В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках.

7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.

Комментарий
Установка УЗО является обязательной только на розеточные линии улицы, влажные помещения и оборудование в инструкции по подключению прописано его применение (Стиральные, посудомоечные машинны, джакузи и прочее). На освещение и обычные групповые линии установка УЗО не является обязательной.

7.1.83. Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников



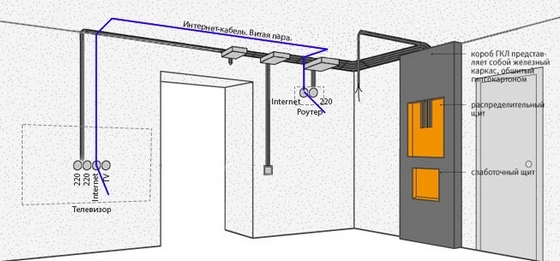

Прокладка кабеля в штробах, необходимость гофры

ПУЭ Глава 7. 1

Раздел: Электропроводки и кабельные линии

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).
Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.

Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.
Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.
В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.
В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

Комментарий
Комментарий
В негорючих конструкциях допускается прокладка кабеля в двойной изоляции непосредственно (без гофры или трубы) Прокладка кобеля в стыках панелей запрещена во время строительства здания! Прокладка в монтажных стыках при ремонте не регламентируется. 7.1.37. А что не запрещено, то разрешено.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках,





Выбор сечения кабеля по току

Основополагающим документом в проведении электромонтажа является ПУЭ (привила устройства электроустановок).

Я не ставлю задачу процитировать все нормы и правила, это займет массу нашего времени. Рассмотрим основное, наиболее чисто встречающееся в повседневной жизни. Одно из первых вопросов возникающие при проведении электромонтажных работ является расчет нагрузок и сечения кабеля по току. Рассмотрим несколько таблиц из ПУЭ в которых указаны допустимые токи для разного сечения кабеля.

ПУЭ Глава 1.3

Раздел: допустимые длительные токи для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией

Таблица 1.3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, нейритовой или резиновой оболочке, бронированных и небронированных







Ток *, А, для проводов и кабелей



Сечение токопро-водящей

одно-жильных

двух-жильных

трех-жильных

жилы, мм



при прокладке







в воздухе

в воздухе

в земле

в воздухе

в земле

___________

* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.



1,5



23

19

33

19

27

2,5



30

27

44

25

38

  4



41

38

55

35

49

6



50

50

70

42

60

10



80

70

105

55

90

16



100

90

135

75

115

25



140

115

175

95

150

35



170

140

210

120

180

50



215

175

265

145

225

Комментарий
Как мы видим из таблицы самые распространенные кабели 1,5мм2 и 2,5мм2, проложенные открыто выдерживают токи 19 и 25 ампер соответственно, а если те же кабели проложены в земле (или замоноличены в стене) токи еще более увеличиваются. По правилам для защиты групповой линии с установленным шестнадцати амперным автоматом можно использовать кабели обоих сечений.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами







Ток, А, для проводов, проложенных



Сечение токо-

прово- дящей







в одной трубе



жилы, мм

открыто

двух одно-

жильных



трех одно-

жильных

четырех одно-

жильных

одного

двух-

жильного

одного трех-

жильного

1,5



23

19

17

16

18

16

2,5



30

27

25

25

25

21

4



41

38

35

30

32

27

6



50

46

42

40

40

34

10



80

70

60

50

55

50

16



100

85

80

75

80

70

25



140

115

100

90

100

85

35



170

135

125

115

125

100

50



215

185

170

150

160

135

Комментарий
Внимательно изучив эту таблицу видно, что токи, которые выдерживают медные провода несколько ниже. Когда мы приходим в магазин, для покупки кабеля, там висит именно эта таблица. Продавцам значительно выгоднее продать Вам кабель более большого сечения.  Однако в соответствии с правилами мы должны пользоваться первой таблицей. Именно в ней внесены нужные нагрузки! Во второй таблице прописаны максимальные токи для проводов и шнуров, это существенно отличается от кабеля!

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.

Таблица 7.1.1 Наименьшие допустимые сечения кабелей
и проводов электрических сетей в жилых зданиях

Наименование линий

Наименьшее сечение кабелей и проводов с медными жилами, мм2

Линии групповых сетей

1,5

Линии от этажных до квартирных щитков и к расчетному счетчику

2,5

Линии распределительной сети (стояки) для питания квартир

4,0



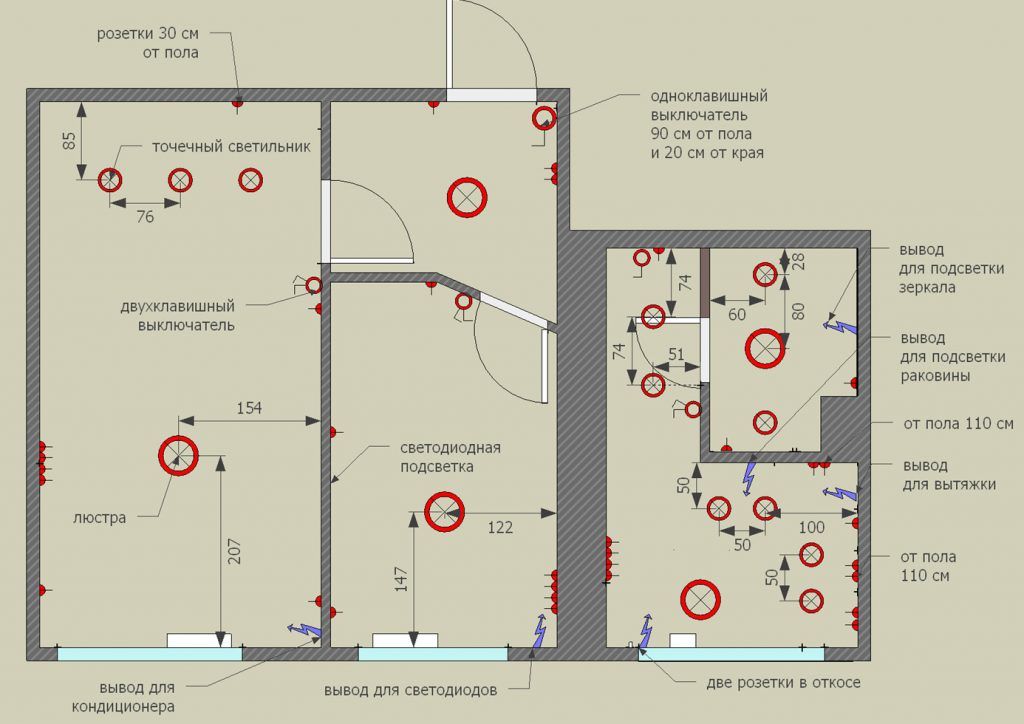

Нормы и правила выполнения электромонтажа в квартире, доме, коттедже

Применение кабеля NYM и ВВГ в частном доме и квартире

индексы НГ(не горючий) и LS(самозатухающий)

За последний год при выполнении электромонтажных работ мы стали сталкиваться с повышенным интересом заказчикам к применяемому кабелю. Прочитав в интернете о том, что кабель NYM запрещено прокладывать в одной штробе по несколько штук(а некоторые «специалисты» вообще пишут о запрете применения подобного кабеля), наши клиенты на основании этих утверждений попытались предъявить к нам необоснованные претензии.

Я решил глубже разобраться в этой проблеме, очередной раз перечитав действующие правила по проведению электромонтажных работ в жилых зданиях сделав выписки и приложил краткие комментарии.

Действующие нормативы по применения кабеля НГ(не горючий) и ЛС(самозатухающий)

Подробнее…

Соединение проводов и кабелей

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

ПУЭ-7 Глава 2.1
Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85
3. Производство электромонтажных работ
Раздел:  Электропроводки

3. 34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помеще­ниях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011
526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Подробнее…

Выбор сечения кабеля по току

Основополагающим документом в проведении электромонтажа является ПУЭ (привила устройства электроустановок). Я не ставлю задачу процитировать все нормы и правила, это займет массу нашего времени. Рассмотрим основное, наиболее чисто встречающееся в повседневной жизни. Одно из первых вопросов возникающие при проведении электромонтажных работ является расчет нагрузок и сечения кабеля по току. Рассмотрим несколько таблиц из ПУЭ в которых указаны допустимые токи для разного сечения кабеля.

ПУЭ Глава 1.3

Раздел: допустимые длительные токи для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией

Таблица 1. 3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, нейритовой или резиновой оболочке, бронированных и небронированных





Ток *, А, для проводов и кабелей



Сечение токопро-водящей

одно-жильных

двух-жильных

трех-жильных

жилы, мм



при прокладке







в воздухе

в воздухе

в земле

в воздухе

в земле

___________

* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.



1,5

23

19

33

19

27

2,5

30

27

44

25

38

  4

41

38

55

35

49

6

50

50

70

42

60

10

80

70

105

55

90

16

100

90

135

75

115

25

140

115

175

95

150

35

170

140

210

120

180

50

215

175

265

145

225

Комментарий
Как мы видим из таблицы самые распространенные кабели 1,5мм2 и 2,5мм2, проложенные открыто выдерживают токи 19 и 25 ампер соответственно, а если те же кабели проложены в земле (или замоноличены в стене) токи еще более увеличиваются. По правилам для защиты групповой линии с установленным шестнадцати амперным автоматом можно использовать кабели обоих сечений.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами







Ток, А, для проводов, проложенных



Сечение токо-

прово-дящей







в одной трубе



жилы, мм

открыто

двух одно-

жиль-ных

трех одно-

жиль-ных

четырех одно-

жиль-ных

одного

двух-

жиль-ного

одного трех-

жильн-ого

1,5

23

19

17

16

18

16

2,5

30

27

25

25

25

21

4

41

38

35

30

32

27

6

50

46

42

40

40

34

10

80

70

60

50

55

50

16

100

85

80

75

80

70

25

140

115

100

90

100

85

35

170

135

125

115

125

100

50

215

185

170

150

160

135

Комментарий
Внимательно изучив эту таблицу видно, что токи, которые выдерживают медные провода несколько ниже. Когда мы приходим в магазин, для покупки кабеля, там висит именно эта таблица. Продавцам значительно выгоднее продать Вам кабель более большого сечения.  Однако в соответствии с правилами мы должны пользоваться первой таблицей. Именно в ней внесены нужные нагрузки! Во второй таблице прописаны максимальные токи для проводов и шнуров, это существенно отличается от кабеля!

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.

Таблица 7.1.1 Наименьшие допустимые сечения кабелей
и проводов электрических сетей в жилых зданиях

Наименование линий

Наименьшее сечение кабелей и проводов с медными жилами, мм2

Линии групповых сетей

1,5

Линии от этажных до квартирных щитков и к расчетному счетчику

2,5

Линии распределительной сети (стояки) для питания квартир

4,0

Подробнее. ..

Правила установки УЗО (Устройство защитного отключения) ДИФ автомата

ПУЭ Глава 7.1

Раздел: Защитные меры безопасности

7.1.71. Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО).

7.1.76. Рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.

Не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту.

При использовании УЗО, не имеющих защиты от сверхтока, необходима их расчетная проверка в режимах сверхтока с учетом защитных характеристик вышестоящего аппарата, обеспечивающего защиту от сверхтока.

7.1.79. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА.

Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

Установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется

7.1.80. В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках.

7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.

Комментарий
Установка УЗО является обязательной только на розеточные линии улицы, влажные помещения и оборудование в инструкции по подключению прописано его применение (Стиральные, посудомоечные машинны, джакузи и прочее). На освещение и обычные групповые линии установка УЗО не является обязательной.

7.1.83. Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников

Подробнее…

Можно ли штробить стены

Штобление стен и потолков в квартирах панельных домов панельных домах Санкт-Петербурга и большей части России регламентируется достаточно противоречиво. Практический каждый электрик трактует эти правила как ему больше нравится. Единственный регион где законодательно запрещено любое штробление в квартирах панельных домов типовых серий является Москва. Во всех остальных городах и весях нашей необъятной страны нет такого руководства, которое настолько «заботиться» о своих согражданах.

Постановление правительства Москвы

от 25 октября 2011 г. № 508-ПП

11.При производстве работ по переустройству и (или) перепланировке жилых и нежилых помещений в многоквартирных домах и жилых домах не допускается: ……

11.11. Устройство штраб в горизонтальных швах и под внутренними стеновыми панелями, а также в стеновых панелях и плитах перекрытий под размещение электропроводки, разводки трубопроводов (в многоквартирных домах типовых серий).

Подробнее…

Прокладка кабеля в штробах, необходимость гофры

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).
Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.
Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.
Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т. п.
В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.
В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

Комментарий
Комментарий
В негорючих конструкциях допускается прокладка кабеля в двойной изоляции непосредственно (без гофры или трубы) Прокладка кобеля в стыках панелей запрещена во время строительства здания! Прокладка в монтажных стыках при ремонте не регламентируется. 7.1.37. А что не запрещено, то разрешено.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках,



Подробнее…

Заземление в розетках, прокладка проводки шлейфом

Достаточно часто возникает вопрос прокладки проводки шлейфом (радиальная схема). При такой прокладке идет значительная экономия кабеля и снижаются трудозатраты. Однако и существует ряд минусов. Самый большой это то, что сила тока, проходящая через первую розетку, суммируется со всеми остальными розетками на шлейфе. Когда розеток много, нагрузка на первую контактную группу достаточно высока. Особенно актуально это для кухонь квартир, где большинство приборов имеют большое электропотребление. Сегодня действующий норматив по электромонтажным работам в квартирах СП 31-110-2003. Ссылка на пункт приведена ниже

СП 31-110-2003 Проектирование и монтаж электроустановок жилых и общественных
зданий

8. СИЛОВЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕТИ

8.3 В радиальных схемах допускается присоединение шлейфом (РЕ проводники должны присоединяться с помощью ответвления) второго электроприемника, если это не противоречит требованиям по подключению конкретного оборудования, при этом тип и сечение проводников перемычек должны соответствовать проводникам основной питающей линии, в обоснованных случаях допускается подключение шлейфом до трех дополнительных электроприемников, при этом суммарная нагрузка по току не должна более чем в два раза превосходить значение номинального рабочего тока вводного аппарата головного (первого) электроприемника.

Контроль качества
Наша компания оказывает услуги по контролю качества электромонтажных работ в квартирах. Инженер проверит качество монтажа, соответствие существующим нормативам, укажет на ошибки и даст рекомендации по их устранению.

Общее руководство по электромонтажу — хорошее жилищное строительство

Если вы только заменяете существующие устройства — например, меняете светильник, заменяете неисправный выключатель или модернизируете розетку — вам редко требуется разрешение местного строительного департамента. Однако, если вы расширяете или добавляете какую-либо цепь, вы должны получить (или подать) разрешение.

Большинство местных электротехнических норм и правил основаны на NEC, который был составлен для обеспечения безопасности и предотвращения пожаров в домах. Когда необходимо получить разрешение, местные власти захотят утвердить ваши планы, а затем проверить проводку, чтобы убедиться, что она правильная. Не сокращайте этот процесс: коды и проверки защищают вас и ваш дом.

Независимо от объема вашего проекта, если вы работаете с существующими цепями, сначала отключите питание и убедитесь, что оно отключено, а затем пометьте или заблокируйте панель.

Приведенные здесь рекомендации применимы ко всем цепям в доме, будь то цепи общего освещения или цепи интенсивно используемых приборов. Местные правила редко требуют изменения существующих цепей — если они безопасны, — но новые электротехнические работы должны отражать действующие электрические правила.



Основная водопроводная труба должна быть надежно закреплена.

Проводка цепи

Сечение проводов должно быть достаточно большим, чтобы выдерживать нагрузку цепи, и должен быть защищен автоматическим выключателем или предохранителем сравнимого размера на панели. Цепи общего пользования и освещения обычно представляют собой провода 14AWG, защищенные выключателями на 15 ампер; цепи кухни, ванной и мастерской обычно имеют провод 12AWG, защищенный 20-амперными выключателями.

Приемлемый кабель

Большинство цепей подключаются кабелем NM, поскольку кабель защищен отделочной поверхностью, такой как гипсокартон или штукатурка. Если электрическая цепь должна оставаться незащищенной и открытой, она должна быть бронированным кабелем или в кабелепроводе.

Заземление

Все розетки, электроприборы и электрооборудование должны быть подключены (подсоединены) к сервисной панели через заземляющий провод оборудования (заземляющий провод). Кабель NM содержит отдельный заземляющий провод, тогда как армированная оболочка кабеля и металлический кабелепровод обеспечивают путь к земле при правильной установке.



В сервисной панели подключите провода заземления и нейтрали к шине нейтрали/заземления.



Большой медный заземляющий провод закреплен зажимами на заземляющем электроде (стержне).



Подсоедините заземляющие пигтейлы к зеленым винтам заземления на таких устройствах, как розетки и выключатели.

Коробки

Все электрические соединения должны выполняться в закрытых коробках. Коробки, в которых выполняются подключения, должны быть доступными, то есть не заглубленными в стену или потолок. В зависимости от требований местного законодательства коробки могут быть пластиковыми или металлическими. Если металлический, то коробка также должна быть соединена с заземляющим проводом оборудования (приклеена). Если используется кабель NM, заземляющий провод должен быть подключен к металлической коробке либо с помощью заземляющего винта, либо с помощью заземляющего зажима. Если используется кабель переменного тока или металлический кабелепровод, они должны быть правильно прикреплены к коробке, чтобы обеспечить эффективное соединение. Если коробка пластиковая, ее не нужно (и нельзя) заземлять; прокладывайте заземляющий провод только к устройству или приспособлению.



Все металлические коробки и металлические корпуса приборов требуют заземления.

Требования к цепям общего назначения

Цепи общего назначения предназначены в первую очередь для освещения, но допускаются небольшие нагрузки, которые подключаются через шнур и вилку, такие как телевизоры, вентиляторы и пылесосы, при условии, что их мощность тяга не превышает возможности схемы.

Освещение и небольшие нагрузки

Хотя для освещения достаточно провода 14AWG, электрики часто используют провод 12AWG в цепях общего пользования, чтобы обеспечить дополнительную мощность. Рассчитайте нагрузку освещения из расчета 3 Вт на квадратный фут, или примерно одну 15-амперную цепь на каждые 500 кв. футов площади. При прокладке цепей освещения не ставьте все светильники на этаже на одну цепь. В противном случае, если сработает выключатель, весь этаж останется без света.

Розетки

Розетка должна быть в пределах 6 футов от каждого дверного проема и через каждые 12 футов вдоль стены. (Это также утверждается как «Никакое пространство на стене не должно быть дальше 6 футов от розетки».) Любая стена шириной не менее 2 футов должна иметь розетку; и розетка требуется в стенах коридора 10 футов или более. Наконец, любое фойе площадью более 60 кв. футов должно иметь розетку на любой стене высотой 3 фута или длиннее.

Розетки

NEC не определяет максимальное количество осветительных приборов или розеток в цепях бытового освещения или электроприборов, хотя это может быть разрешено местными юрисдикциями. Примерно 9 розеток на 15-амперную цепь и 10 розеток на 20-амперную цепь.

Выключатели света

Должен быть по крайней мере один настенный выключатель, управляющий освещением в каждой жилой комнате, в гараже (если проведено электричество) и в складских помещениях (включая чердаки и подвалы). Возле каждого наружного входа должен быть выключатель, управляющий внешним освещением. Трехпозиционные выключатели необходимы на каждом конце коридора, а также наверху и внизу лестницы с шестью и более ступенями. По возможности ставьте выключатели рядом с источниками света, которыми они управляют. Следует отметить, что выключатель света может управлять розеткой (рассматриваемой как «освещение») в жилых помещениях, за исключением кухонь и ванных комнат.

Защита GFCI

NEC требует защиты GFCI на всех сантехнических емкостях; все сосуды, обслуживающие кухонные прилавки; розетки для посудомоечной машины; сосуды в пределах 6 футов от любой раковины, ванны или душевой кабины; емкости для прачечной; все наружные емкости; все незавершенные подвальные помещения; емкости в гаражах и подсобных помещениях; емкости в подпольях или ниже уровня земли; и все емкости рядом с бассейнами, джакузи, водоворотами и т.п.

Защита AFCI

С 2014 года NEC требует защиты от дугового замыкания (AFCI) на всех 15-амперных и 20-амперных розетках на кухнях и в прачечных, спальнях, гостиных, комнатах отдыха, гостиных, библиотеках. , притоны, солярии и коридоры, а также на коммутаторах, обслуживающих любую из этих зон. Дуговые выключатели

предназначены для обнаружения характера дугового разряда тока в течение очень коротких интервалов времени.



Требования Комната за комнатой

Кухонные и ванные приборы потребляют много энергии, поэтому их цепи должны иметь соответствующие размеры.

Сети для ванных комнат

Розетки для ванных комнат должны питаться от 20-амперной цепи. NEC позволяет 20-амперной цепи питать розетки более чем одной ванной комнаты или питать розетки, освещение и вентиляторы (за исключением вентиляторов отопления) в одной ванной комнате. Розетки в ванных комнатах должны быть защищены GFCI либо розеткой GFCI, либо выключателем GFCI. Вентиляторы для ванных комнат требуются в новых и реконструированных ванных комнатах во многих юрисдикциях независимо от того, есть ли открывающиеся окна, поэтому всегда проверяйте местные правила.

Сети малых бытовых приборов

На кухне должно быть не менее двух 20-амперных цепей малых бытовых приборов, обслуживающих кухонные столешницы. Ни одна точка на кухонной столешнице не должна находиться на расстоянии более 2 футов от розетки — другими словами, располагайте розетки на столешнице не реже чем через каждые 4 фута. Каждая стойка шириной не менее 12 дюймов должна иметь розетку.

Кухонное освещение

Надлежащее освещение особенно важно на кухнях, чтобы люди могли работать безопасно и эффективно. Выложите хороший баланс общего и рабочего освещения. Имейте в виду, что во многих юрисдикциях существуют требования к энергоэффективности для освещения на кухнях, поэтому сначала проконсультируйтесь с местным строительным управлением.

Основы кухонного освещения

Кухонное освещение должно быть спроектировано таким образом, чтобы использовать естественный свет в течение дня и обеспечивать баланс между общим и рабочим освещением в ночное время. Не бойтесь энергосберегающего освещения, например люминесцентного. Сегодняшнее энергосберегающее освещение мгновенное, с регулируемой яркостью и доступно в цветах, соответствующих лампе накаливания. Кухонное освещение часто строго регулируется для энергоэффективности. Прежде чем приступить к проектированию, проконсультируйтесь с местными строительными властями.

Общее освещение

Общее освещение предназначено для общего освещения пространства и может исходить от утопленных банок, накладных светильников, трекового освещения или подсветки свода. Располагая новые светильники, обратите внимание на шкафы и бытовую технику. Общее правило: 2 Вт лампы накаливания или 1 Вт люминесцентной лампы на квадратный фут площади кухни, но целью является даже освещение.

Рабочее освещение

Рабочее освещение предназначено для обеспечения более высокого уровня освещения в рабочих зонах (раковины, столешницы и острова) и может быть достигнуто с помощью утопленных банок, подвесок или светильников под шкафом. Если шкафы расположены над столешницами, светильники под шкафами (люминесцентные или светодиодные ленты T5) являются лучшим выбором и должны располагаться на расстоянии для равномерного освещения поверхности столешницы. Для островов и раковин выберите встраиваемый корпус с чуть большей мощностью и более узким световым пучком или установите подвесные светильники с аналогичными атрибутами.



Освещение ванной комнаты

В зеркалах важно равномерно освещать лицо. Обычной практикой является размещение источников света хорошего качества либо над косметическим зеркалом, либо по обе стороны от него. Будьте осторожны, используя утопленные банки над туалетным столиком, потому что они могут оставлять тени на лице. Во многих юрисдикциях также есть требования к энергоэффективности для освещения в ванных комнатах, включая использование высокоэффективного освещения и датчиков отсутствия.

Выделенные цепи

Все критически важные и стационарные устройства должны, а в некоторых случаях (в зависимости от потребностей устройств и размера цепи) иметь свои собственные выделенные (отдельные) цепи. Эти стационарные приборы могут включать водяной насос, морозильник, холодильник, духовку, варочную панель, микроволновую печь, печь и/или кондиционер всего дома, оконный кондиционер и электрический водонагреватель. Обогреватель для ванной требует специальной цепи, будь то отдельный блок или часть светильника/вентилятора. Розетки в прачечной должны быть подключены к выделенной цепи; так должна электрическая сушилка для белья.

Совет для профессионалов: Составьте карту вашей электрической системы и поместите копию рядом с панелью, чтобы вы могли быстро найти розетку позже, если сработает автоматический выключатель или перегорит предохранитель. Будьте точны при маркировке каждого выключателя.



Выдержки из Wiring Complete, 3rd Edition (The Taunton Press, 2017) Майкла Литчфилда и Майкла Макалистера Store

9003 0003.

Электрические нормы и стандарты | Министерство труда и промышленности Миннесоты

Перейти к основному содержанию

Внести платеж Продлить лицензию Получить разрешение Проверить лицензию Связаться с нами Указания

Поиск:

Веб-сайт Frontline Worker Pay | Часто задаваемые вопросы об оплате, информация о налоговой декларации

  • Ученичество и дуальное обучение
  • Кодексы и законы
  • Регистрация строительного подрядчика
  • Подрядчики по электротехнике
    • Электрические нормы и стандарты
    • Электрические жалобы
    • Электрические принудительные действия
    • Справочники инспекторов по электротехнике
    • Электротехнические разрешения — подрядчики
    • Лицензирование — электрические подрядчики
    • Переносной и временный источник питания
    • Подписать облигации подрядчика
    • Солнечные фотоэлектрические (PV) ресурсы
  • Лифтовые подрядчики
  • Практика трудоустройства
  • Подрядчики по трубопроводам высокого давления
  • Бланки лицензий, разрешений, пересмотр плана и органы местного самоуправления
  • Изготовленные конструкции
  • Сантехнические и механические подрядчики
  • Жилищные подрядчики, ремонтники, кровельщики
  • Безопасность и здоровье на работе
  • Компенсация работникам — предприятия

Национальный электротехнический кодекс 2020 г.

Совет по электроэнергетике принял Национальный электротехнический кодекс 2020 г. (NEC) с датой вступления в силу 17 ноября 2020 г.

Глава 1315 Строительного кодекса штата Миннесота принимает национальный стандарт для установки электропроводки, аппаратов и оборудования электрических, тепловых, силовых, технологических цепей и систем, систем сигнализации и связи. Электротехнический кодекс Миннесоты состоит из Национального электротехнического кодекса (NEC), опубликованного Национальной ассоциацией противопожарной защиты (NFPA). Посмотреть электрические законы и правила.

2020 НЭК

  • Часто задаваемые вопросы NEC 2020

  • Таблица опечаток NEC 2020 г. и предварительные временные поправки

  • Контрольный список жилой инспекции 2020

  • Бесплатный доступ к Национальному электротехническому кодексу 2020 г. (для доступа необходимо создать бесплатную учетную запись NFPA)

2017 НЭК

  • Часто задаваемые вопросы NEC 2017 г.

  • Таблица опечаток NEC 2017 г. и предварительная временная поправка

Бюллетени и кодовые ресурсы

Сельскохозяйственные постройки

  • Статья 547: сельскохозяйственные постройки

  • Эквипотенциальная плоскость для содержания скота

  • Поилки для скота и эквипотенциальные плоскости

  • Миннесотское руководство по паразитному напряжению

Строительные нормы и правила

  • Информационные бюллетени строительных норм и правил

  • Строительные нормы и правила штата Миннесота

Общая безопасность

  • Утопление от поражения электрическим током Миннесота

  • Ассоциация по предотвращению утопления при поражении электрическим током

  • Советы NFPA: Безопасность на маринах и лодках

Общая проводка

  • Требования к креплению кабеля

  • Автоматические выключатели для низких температур окружающей среды

  • Согласование устройств максимальной токовой защиты

  • Определение отметки электрической опорной плоскости

  • Требования к электрическим нормам для дополнительных жилых единиц (ADU)

  • Расширение схем в промышленных домах

  • Гибкие шнуры для подключения светильников

  • Заземление и соединение для отдельно стоящих зданий или сооружений

  • История практики электромонтажа жилых помещений

  • Катодная защита от импульсного тока

  • Перемещенные здания или сооружения

  • Количество коммуникаций к зданию

  • Испытание первичного впрыска

  • Контрольный список проверки электроснабжения жилых помещений

  • Кабель типа SE и USE

  • Кабель типа TC для соединения сплит-систем мини-кондиционеров

  • Использование кабеля типа NM в гаражах и подсобных помещениях многоквартирных жилых домов

  • Предупреждающие ленты для служебных проводников

  • Способы подключения драйверов светодиодов класса 2

Опасные (классифицированные) места

  • Классификация диспенсеров для хранения сыпучих материалов

  • Раздача топлива: установка, модернизация и замена

  • Классификация деревообрабатывающих цехов

Лицензирование и проверки

  • Электромонтажные работы – Мелкий ремонт

  • Электромонтажные работы – Работы по техническому обслуживанию электрооборудования

  • Расчет платы за проверку светодиодов

  • Промышленные домашние парки

  • Директор школы Миннесоты

  • Вентиляторная установка Радон

  • Лицензионные требования по замене сайдинга

  • Технологические системы – Общие сведения о лицензировании и проверках

  • Технологические системы.

РубрикаРазное
