Кран Маевского для чугунных радиаторов – это механический воздухоотводчик с ручной или автоматической регулировкой. Применяется для сброса повышенного давления в системе центрального отопления.

С его помощью можно быстро удалить воздушную пробку, препятствующую прохождению горячей воды через секции батареи. Повернув винт или ручку на торце прибора, спускают воздух из чугунного радиатора.

Первоначально прибор представлял примитивную конструкцию, предложенную минским сантехником Роевым в 1931 году. Через два года, устройство было модернизировано инженером Маевским и приобрело современный вид. За устройством для спуска воздуха из системы отопления, зарегистрированным, как запорный кран СТД 7073В, закрепилось народное название – кран Маевского.

Прочитав статью, вы узнаете, как устроен прибор и принцип его работы. Инструкция о том, как врезать кран Маевского  на старых батареях из чугуна, поможет правильно выполнить его установку. Процесс развоздушивания батареи будет вам представлен, как пошаговая инструкция с фото и видео материалами. Также узнаете об отличии автоматической и ручной регулировки крана Маевского.

Устройство и принцип работы

Надо заметить, что краны Маевского бывают двух видов – это ручные и автоматические клапаны.

Кран Маевского, что это такое и как работает


Смотрите это видео на YouTube

Чтобы понять, в чём заключаются особенности устройств и принципы работы, нужно рассмотреть их более подробно.

Ручной кран Маевского

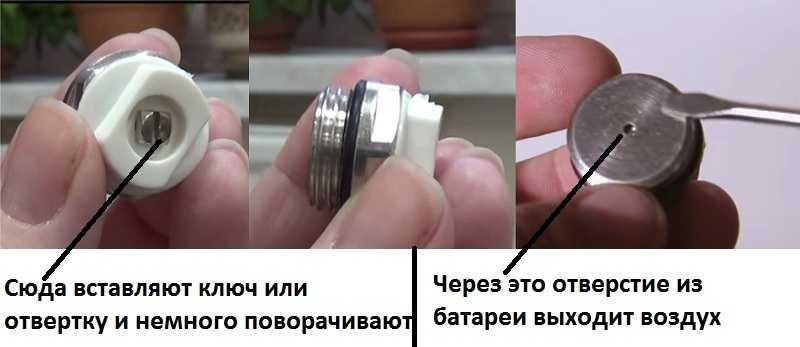

Это довольно простое устройство, но вместе с тем это продукт, полученный путём изготовления на высокотехнологическом оборудовании с использованием новейших материалов. Металлопластиковый прибор представляет собой широкий цилиндр с внешней пластиковой оболочкой (обоймой), внутри которой находится металлическая гильза с внутренней и внешней резьбой.

Внутри гильзы установлен игольчатый запорный винт с выходящей наружу шестигранной головкой с прорезью под отвёртку. Сбоку на корпусе находится выходное сливное отверстие. Пластиковый обод можно поворачивать вокруг своей оси, устанавливая отверстие в удобное для слива воды положение.

Принцип работы заключается в том, чтобы сбросить воздушную пробку в винт вставляют отвёртку. Когда поворачивают запорную иглу против часовой стрелки на пол-оборота или на один оборот, происходит постепенное открытие входного калибровочного отверстия. Через него начинает выходить скопившийся в верхней части чугунной батареи воздух.

Автоматический кран Маевского

Установка крана Маевского автоматического принципа действия на старые чугунные батареи нужна в труднодоступных местах системы отопления или там, где нет постоянного присутствия людей. Это могут быть помещения междуэтажных переходов, подсобные помещения и т.п.

Устройство приспособления: 1. Ниппель. 2. Золотник. 3. Пружина. 4. Обойма золотника. 5. Крышка. 6. Поплавок. 7. Корпус.

Автоматический прибор представляет собой полый металлический цилиндр. Внутри него в верхней части на подвижном рычаге закреплён поплавок, в свою очередь он связан с клапаном. Принцип действия автомата заключается в том, что при скоплении воздуха поплавок опускается вниз под действием своей тяжести, тем самым открывая клапан.

Когда весь воздух выйдет наружу, восстановленный объём теплоносителя вернёт поплавок в исходное положение, который снова закроет выходное отверстие.

Особенности эксплуатации

На верхних этажах старых домов с чугунными батареями в начале отопительного сезона жильцам приходится сбрасывать воздух самостоятельно. Пользуясь отвертками, хозяева квартир сбивают шлицы винтов ручных кранов Маевского так, что дальнейшая их эксплуатация становится затруднённой.

В этом случае лучше приобрести специальный ключ, который полностью охватывает головку винта, не нанося ей повреждений. Также можно при покупке выбрать клапаны с поворотными пластиковыми ручками.

Иногда у входа в радиатор по ободу ручного или автоматического клапана возникает ржавая накипь. Это говорит о том, что резиновая прокладка повреждена, и её нужно поменять. Во время отопительного сезона это сделать трудно, если чугунная батарея не имеет своего вентиля для отключения от сети теплоснабжения.

Если протекание теплоносителя отсутствует, то с заменой прокладки можно подождать до весны. При плохой резьбе в заглушке радиатора вместо установки резиновой прокладки делают намотку из льняной пакли.

В старых чугунных батареях, где годами, а может десятилетиями не снимались заглушки  можно обнаружить после их откручивания заржавленные входные резьбовые отверстия. Их чистят, смазывают минеральным маслом либо другой смазкой. Монтажную футорку вкручивают с намотанной льняной паклей.

Старую батарею нужно очистить от засоров из ржавчины. В весенне-летний период перед тем, как будет устанавливаться кран Маевского на чугунную батарею, радиатор снимают и выносят во двор. Все отверстия должны быть закрыть заглушками, кроме одного.

Радиатор ставят на ребро открытым отверстием вверх. В него заливают раствор из расчёта 200 гр. каустической соды на 10 литров воды. Выдерживают сутки. Раствор сливают. Промывают батарею горячей водой, желательно это сделать под напором. Очищенный радиатор возвращают на место.

Со временем выпускное отверстие в кране Маевского может забиться взвесями находящимися в горячей воде. Прочистить окошко можно булавкой или швейной иглой. Действовать нужно осторожно, чтобы не повредить калибровку отверстия. Чистку производят при открытом клапане.

Как выбрать

Краны Маевского выпускают с двумя размерами резьбы – это ½ и ¾ дюйма. Чтобы врезать клапан в заглушку чугунного радиатора, нужно проделать в ней резьбовое отверстие, совпадающее по размеру с резьбой воздухоотводчика. Сделать это можно в мастерской или своими руками при наличии соответствующего инструмента.

На рынке отопительных приборов можно приобрести ремкомплект с готовыми к врезке кранов Маевского заглушками (футорками). Нужно только подобрать соответствующий диаметр резьбы.

Есть воздушники с регулировочным винтом под отвёртку и ключ. Удобней пользоваться краном с поворотной пластиковой ручкой. Автоматические воздухоотводчики приобретают ЖЭКи и другие хозяйственные организации для установки в помещениях общественного пользования, зданиях и сооружениях. Их редко врезают в чугунные батареи.

Установка «Маевского» на чугунный радиатор

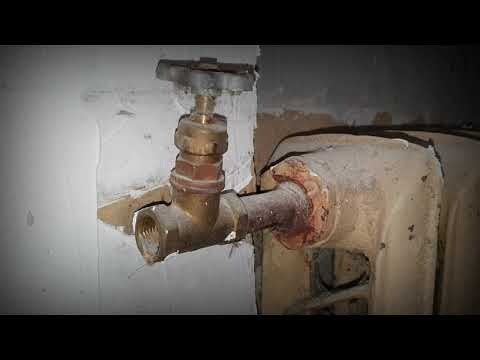

Как установить кран Маевского на батарею? Как удалить воздух из чугунной батареи радиатора отопления


Смотрите это видео на YouTube

Устанавливают кран Маевского на чугунную батарею в верхней её части, врезав в заглушку с одной из сторон радиатора. Поступают следующим образом.

  1. Перекрывают запорную арматуру (краны) на трубах подачи и возврата теплоносителя.
  2. Если краны на трубах отсутствуют, то придётся дожидаться окончания отопительного сезона.
  3. Подставив миску или подходящую ёмкость для сбора воды, приступают к съёму заглушки.
  4. В верхней части батареи с противоположной стороны входа трубы разводным ключом отворачивают крышку.
  1. Если крышка не поддаётся, то её обстукивают со всех сторон молотком.
  2. Паяльной лампой выжигают старую краску.
  3. Можно сдвинуть заглушку по резьбе, ударяя молотком по зубилу в торец крышки.
  4. В щель по кругу заглушки вводят универсальный спрей WD-40, который способен разъединить заржавленные резьбовые соединения.
  5. Покачивая вправо-влево крышку разводным ключом, постепенно её выворачивают из гнезда батареи.
  6. Освободившееся посадочное место и внутреннюю резьбу очищают металлической щёткой от грязи и ржавчины. Иногда это делают с помощью круглой щётки, вставленной в дрель.
  7. Из набора берут футорку и кран Маевского.
  1. Резьбу футорки уплотняют ФУМ лентой или льняной паклей.
  1. Заглушку ввинчивают в посадочное отверстие в батарее.
  2. Резьбу на кране оборачивают ФУМ лентой или льняной паклей.
  3. Намотку из пакли смачивают водой или пропитывают герметиком – пастой «Унипак».
  4. Кран Маевского ввинчивают гаечным ключом в футорку.

На этом установка крана Маевского на чугунную батарею завершается.

Установка крана маевского. Видео для начинающих сварщиков!Installation of the Mayevsky crane. Novic


Смотрите это видео на YouTube

Как спустить воздух

Спускают воздух через кран Маевского вручную. Делать это надо, когда на ощупь батарея становится холодной в верхней части. Поступают следующим образом.

  1. Головку крана поворачивают таким образом, чтобы отверстие было обращено вниз, иначе струя воды будет заливать всё вокруг.
  2. Под клапан подставляют ведро или какую-либо ёмкость.
  3. Ручкой отворачивают игольчатый клапан, пока не зашипит воздух.
  1. Появится вода, которая вместе с воздухом образуют прерывающую струю.
  2. Выдерживают клапан открытым, пока не появится сплошная струя вода без шипящего звука.
  1. Кран закрывают и тактильно проверяют его сухость.
  2. Через некоторое время операцию повторяют.
  3. Если сразу пойдёт сплошная струя воды, то на этом считают спуск воздуха законченным.

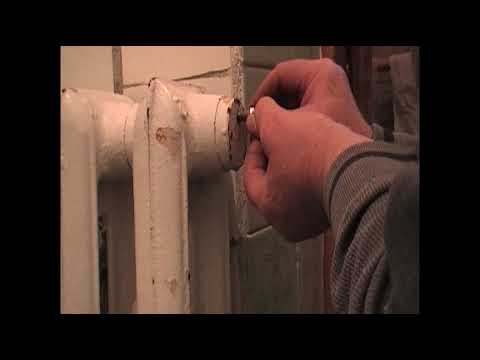

Как удалить воздух с батарей в централизованном отоплении. 5-этажка. Кран Маевского.


Смотрите это видео на YouTube

Причины завоздушивания отопительной системы

Воздушная пробка в чугунных батареях может создаваться по разным причинам. Вот самые наиболее распространённые из них:

  • с наступлением отопительного сезона при подаче горячей воды могут образовываться воздушные пробки в верхних частях радиаторов;
  • после ремонтных и монтажных работ остаётся воздух в отопительных приборах;
  • в многоэтажных домах воздух в системах отопления поднимается вверх и скапливается в батареях на последних этажах;
  • воздух начинает скапливаться кроме верха внизу и в других частях батареи из-за загрязнённости секций радиатора.

Отличие автоматической и ручной регулировки клапана

Автоматический кран Маевского относится к саморегулирующим приборам неразборного типа.

При засоре  и поломке устройства его меняют на новый прибор. По этой причине автоматы не пользуются популярностью. Их стараются устанавливать только в крайней необходимости.

В случае отказа ручного крана Маевского регулировку производят при полностью отключённой чугунной батарее от теплоснабжения. Кран выкручивают, и с тыльной стороны прочищаю обычной швейной иглой входное отверстие.

Если есть возможность, клапан в открытом состоянии продувают с помощью воздушного компрессора. После этого кран возвращают на своё место, и восстанавливают подключение батареи.

Заключение

Появление крана Маевского буквально спасло от повального демонтажа старые чугунные батареи. После прихода капитализма в экономику страны период бесхозяйственного расходования воды окончился.

Спуск воздуха из чугунных батарей сопровождался сливом большого количества теплоносителя. Применение универсального воздухоотводчика позволило производить сброс воздушных пробок с мизерным расходом воды.

Не греет батарея. Воздушная пробка. Делаем кран для спуска воздуха своими руками за 5 минут!!!


Смотрите это видео на YouTube

Как работает кран Маевского. Видео

Очень часто во многих квартирах температура может стремительно снижаться из-за слабого нагрева отопительных батарей. Это может происходить из-за слишком большого завоздушивания системы, ведь нагретые теплоносители попадают в прибор не так как должны.

Как работает кран Маевского (видео)

Для слива воды используется кран Маевского. Данное название является общепринятым, но в различных государственных стандартах и учебной литературе можно встретить такое название, как игольчатый клапан. Можно добавить, что данный прибор отыгрывает достаточно серьезную роль в системах отопления уже в течение очень большого периода времени, потому что придуман он был больше восьмидесяти лет назад. Краны в батареях используются для того чтобы удалять из батарей лишний воздух.

Кран Маевского автоматический

Как устанавливается и используется кран Маевского

Кран может устанавливаться даже самостоятельно. Нужно лишь убрать боковую заглушку, расположенную на радиаторе. Далее вкручиваем прибор вместо заглушки, которую мы сняли. Устанавливая прибор, вы должны использовать его правильно, если конечно желаете значительно повысить срок его службы. Сразу после того как радиаторы перестали прогреваться, вы должны провести комплекс работ, направленных на то, чтобы вывести воздух, а именно:

  • очищаем пространство около радиатора, во избежание порчи имущества;
  • подготавливаем емкость для того чтобы собрать воду;
  • вставляем отвертку в резьбу, находящуюся на приборе и плавно вращаем её;
  • когда услышите резкий шип, сразу прекращаете вращать отвертку. Ждете, пока выйдет весь воздух и пойдет ровная струя воды;
  • возвращаем все на место.

Подготовьтесь к тому, что воздух может выходить очень долго.

Если вы не допустили ошибок и убрали воздух по инструкции, а качество прогревания батареи не улучшилось, то, скорее всего он засорился и вам нужно либо поменять радиатор полностью, либо нанять хорошего мастера.

Воздушный клапан

Устройство и принцип работы

Раньше мы уже упоминали, что если не проводить развоздушивание радиатора, то качество его прогревания будет ниже. А благодаря крану Маевского вы сможете убрать воздух лишь при помощи ключа или отвертки. Кран Маевского представляет собой корпус, в который вкручивается конусообразный винт. Жидкость при подаче в систему может захватывать с собой воздух, который снижает продуктивность нагревания и без устройства не обойтись.

Соответственно конфигурации приборы могут открываться не только отверткой, но и при помощи ключа. Они имеют резьбу, которую для того чтобы выпустить воздух нужно просто провернуть и выпустить воздух.

Также стоит сказать, что воздухоотводчики — это ручные приборы, а их применение будет целесообразным в системах отопления лишь централизованного типа. Но когда такая система является индивидуальной или закрытой, то лучше использовать автоматический кран, автономно удаляющий воздух при потребности.

Как классифицируются краны Маевского

Устройство ручное — можно назвать самым простым вариантом данного крана, можно сказать классическим. Для того чтобы выпустить воздух нужно повернуть винт. Корпус должен быть латуным, а головка — пластиковой.

Устройство автоматические — это улучшенная модель уже упоминаемого ранее ручного крана. Материал используется для них тот же, но конструкция намного сложнее. Такие устройства монтируют прямо на батарее, без переходников, благодаря чему они прекрасно подходят даже индивидуальным отопительным системам. Правда, в централизованных системах их применение не рекомендуется из-за вероятности частых поломок и засорений.

Кран с клапаном-предохранителем нужен для ручного спуска воздуха. Кроме своей главной функции он выполняет ещё и роль защитника магистрали от непредвиденных перепадов давления в трубах. Клапан будет активироваться, и выпускать лишнюю воду в случае превышения опасной отметки.

Воздухоотводчик автоматический

Важно!

  • Устройство нужно монтировать прямо на прибор отопления.
  • Не стоит держать кран открытым все время, так батарея может стать непригодной к использованию.
  • Если вы решили сбрасывать воздух из магистрали, то стоит держать как можно дальше от места, в котором проводится процедура источники открытого огня, и не курите в том месте. Проблема в том, что вместе с воздухом могут выделяться и горючие газы, которые достаточно легко воспламеняются.
  • Часто, для того чтобы использовать воздуховывод хватает обычной отвертки, но порой возникает необходимость и в специальном ключе.

Если же прибор очень долго не использовался, то его резьба могла заржаветь. Это намного усложнит проворачивание винта. В таком случае нужно будет провести обработку резьбы керосином и немного подождать.

Чем хорошо данное устройство

Мы уже разобрались, как работает данный кран, теперь самое время поговорить и о его достоинствах. Понятное дело, что он не является единственным, для этой цели можно использовать и многие другие устройства. Но прибор, о котором сейчас идет речь, выглядит намного презентабельнее.

Если вы захотите вывести воздух без крана, то будете иметь высокий риск затопить своих соседей. Это будет стоить скандалов и денежных трат, чего, разумеется, никто хотеть не может. Потому, используя кран Маевского можно гарантированно избежать таких проблем, что уже является весомым плюсом к его пользованию. Ручные краны в сравнении с автоматическими лучше тем, что они более простые в использовании и не забиваются, а также могут применяться на любой батарее.

Если вы будете правильно пользоваться данным прибором, то при помощи него удалите воздух из всей системы очень легко и быстро. Этот кран позволяет достаточно неплохо сэкономить на отоплении, ведь батареи не будут охлаждены из-за наличия в них воздуха. К тому же помещение будет прогретым постоянно и равномерно, так что не будет необходимости в пользовании дополнительными источниками тепла.


Фото: avito.ru, trangirutinc.do.am, teploognya.ru

Кран Маевского для чугунных радиаторов

На какие радиаторы необходимо установить газоотводы

Установка на алюминиевые батареи обязательна. При контакте алюминия с теплоносителем вода разлагается на компоненты, одним из которых является водород. Поэтому обязательно нужно удалять газы в таких отопительных приборах.

Также желательна установка на частично биметаллические радиаторы. В них сильно уменьшена площадь контакта алюминия с теплоносителем, но он все же присутствует. Поэтому желательна установка крана Маевского.

Прямой и угловой автоматический воздухоотводчик. Их тоже можно ставить на радиаторы, только «тачку» надо поискать

Полностью биметаллические радиаторы в этом плане надежнее: вся сердцевина у них стальная. Но многие производители требуют наличие такого устройства в своих рекомендациях по установке.

Эти устройства малоэффективны на чугунных радиаторах старых форм. В них удаление воздуха возможно только вместе с достаточно большим количеством теплоносителя. А эти устройства (как ручные, так и автоматические) к этому не приспособлены. В этом случае для стравливания воздуха устанавливаются стандартные или шаровые краны.

С трубчатыми радиаторами и регистрами ситуация примерно такая же, как и с чугунными: эффективно работают только краны. Поэтому нет смысла ставить на них вентиляционные отверстия.

Это игольчатый воздухоотводчик, или клапан «Маевского»

Установка кранов Маевского на стальные панельные радиаторы обязательна. Дело в том, что каналы для циркуляции теплоносителя имеют небольшой диаметр. А если образуется воздушная пробка, движение теплоносителя будет перекрыто. Он перестанет нагреваться полностью или частично. Пробку можно снять, только слив большую часть охлаждающей жидкости и заполнив ее снова. Поэтому чаще всего панельные радиаторы идут прямо с завода с воздухоотводчиками.

Об изобретении

Изобретение появилось почти 80 лет назад и предназначалось как тогда, так и сейчас для выпуска воздушных пробок, скопившихся в радиаторах центрального отопления. Это нужно сделать в обязательном порядке, иначе аккумулятор просто не будет наполняться теплой водой, что снизит его номинальную мощность.

Совет: можно установить смеситель Маевского воздухоотводчик на полотенцесушитель, где он также будет отводить скопившееся воздушное пространство.

Устройства этого типа могут быть различных конструкций и модификаций, но принцип их работы однообразен — конический стержень полностью способен закрыть сквозное отверстие после его ввинчивания. Для изготовления воздухоотводчика сталь или используется латунь, так как эти материалы устойчивы к жидким средам, ее цена невысока.

Основное отличие метчиков заключается в диаметре наружной резьбы, которая может быть 1/2″, 3/4″ или совсем маленькой, которые раньше применялись для чугунных радиаторов, а теперь для «аккордов» или напольные батареи.

Принцип работы устройства

Смеситель состоит из конусообразного винта, ввинченного в корпус. Возможна регулировка размыкания шлюза с помощью отвертки, гаечного ключа или того и другого, в крайнем случае, дополнительно плоскогубцами. Устройство имеет простую трубную резьбу, исходя из этого достаточно винта на пол-оборота, чтобы скопившееся воздушное пространство в радиаторе начало стравливаться.

Обстоятельствами возникновения завоздушивания аккумуляторов могут быть:

  • низкий расход теплоносителя ;
  • недостаточно воды в системе .

В конце открытия крана в большинстве случаев слышен характерный звук выходящего воздуха, после чего вместе с ним начинает выходить и вода. Когда последний пойдет равномерно, можно закрывать кран.

Совет: с этой работой вы справитесь самостоятельно, ничего сложного в ней нет, только не открывайте резко кран, лучше делать это медленно, и принести какую-нибудь пустую тару (например, стеклянную банку ) к нему.

Монтаж устройства

Зачем нужно устанавливать воздухоотводчик и как это сделать:

  1. Благодаря однотрубной системе теплоснабжения, которой довольно часто оборудуются многоквартирные дома, обеспечивается нормальная циркуляция теплоносителя нарушен. Почему происходит скопление воздушных масс в радиаторах? Возникающие воздушные пробки могут полностью парализовать циркуляцию теплой воды в системе, способствовать возникновению коррозии металла.
  2. Устройство должно быть установлено в местах с большей вероятностью проветривания. Резьбовой клапан смесителя легко регулируется вручную.
  3. Установка осуществляется без помощи специалистов. Вам нужно открутить боковую крышку на аккумуляторе и прикрутить устройство на его место.

Эксплуатация оборудования

Аккумулятор нормально не греется
  1. Освободите место вокруг радиатора, чтобы не ломать полезные вещи на всем протяжении как надо.
  2. Подготовьте отвертку (рожковый ключ) и миску с водой.
  3. Вставьте отвертку в специальную резьбу, расположенную на устройстве, и медленно поверните ее против часовой стрелки.
  4. Прекратите вращение, когда услышите звук выходящего воздуха.
  5. Подождите, пока выйдет все дополнительное воздушное пространство. Вместе с этим звук, вероятно, довольно громкий, но это совершенно нормально.
  6. Осторожно закройте кран по часовой стрелке, когда из него вместе с воздухом начнет выливаться вода.
Радиатор не прогревается Если вы все сделали по инструкции, а аккумулятор остается холодным, велика вероятность, что он забит. Поможет в этом случае его очистка различными методами или замена.
Консультация специалиста
  1. Установить кран Маевского непосредственно на отопительный прибор.
  2. Для обслуживания достаточно отвертки. Если устройство находится в труднодоступном месте или нише, может потребоваться специальный ключ.
  3. Во время проветривания запрещается курить или размещать поблизости источники открытого огня. Вместе с воздухом часто выделяются горючие газы, которые могут воспламениться.
  4. Не держите устройство все время в открытом положении, иначе может выйти из строя радиатор.
  5. Перед откручиванием метчика, который давно не использовался и имеет возможность заржаветь, смажьте резьбу керосином и дайте время для полного ее пропитки.

Совет: Ожидайте полного выпуска воздуха из радиатора, за исключением случаев, когда он будет выходить с водой в течение длительного времени.

Преимущества устройства

  1. Шаровой кран с воздухоотводчиком также может заменить кран Маевского, но по внешнему виду они не смогут с ним конкурировать.
  2. Использование устройства при отводе воздуха от батареи делает невозможным затопление нижних этажей.
  3. В отличие от автоматических воздухоотводчиков, краны Маевского не засоряются из-за низкого качества теплоносителя и в любую секунду смогут выполнить свою задачу.
  4. Надежность и простота использования устройства. Установить его на любой тип радиатора помогает резиновое уплотнительное кольцо вокруг резьбы. Достаточно сделать пару оборотов винта, чтобы решить проблему завоздушивания системы и расширить эффективность циркуляции теплоносителя.
  1. Устройство позволяет быстро удалять скопившиеся воздушные массы из системы отопления всего здания или отдельного стояка.
  2. Применение крана Маевского позволяет значительно экономить на отоплении помещения, предотвращает охлаждение батарей за счет скопления воздуха, делая обогрев помещения равномерным и непрерывным.

Типы и технические характеристики

По способу отвода эти устройства бывают двух типов:

  • руководство;
  • автомат.

Изготавливаются разного диаметра. Наиболее распространены 1/2″ и 3/4″ (полдюйма и три четверти дюйма). В природе есть еще 1/8″, 1/4″ и 3/8″, но в наших системах они не используются. Чаще всего используются модификации с полудюймовым диаметром 1/2″, в другой системе ед. его также называют DN 15. В этом случае цифра 15 – это обозначение присоединительного размера в миллиметрах.

Устройство ручное и автоматическое для удаления газов из системы отопления

Кроме диаметров важны еще следующие параметры:

  • Рабочее давление. В большинстве моделей она составляет 10 атм, есть устройства, рассчитанные на работу на 16 атм.
  • Тип рабочей среды. Есть воздушные клапаны, есть работающие с жидкостями. Системы отопления используют жидкостные или универсальные (как воздушные, так и жидкостные).
  • Температура рабочей среды. Чаще всего они встречаются с рабочей температурой 100 oC — 110 oC. Есть такие, которые работают до 150 oC.
  • Тип резьбы: внешняя или внутренняя.

Данные технические характеристики воздуховодов должны соответствовать существующему типу системы. Для индивидуальных систем отопления подходят любые, но при выборе приборов для радиаторов с питанием от централизованных систем нужно знать и давление, и температуру для своего дома (уточняйте в ЖЭКе, ДЭЗ, ЖЭКе и т.д.).

Ключ для крана Маевского: виды

Как монтировать кран Маевского в существующее отопление? Первое правило – кран Маевского необходимо устанавливать в батареях, причем со стороны, противоположной точке врезки батареи в систему отопления.

Что такое ключи Маевского:

  • Классический;
  • Автоматический;
  • С предохранительными клапанами.

Монтаж осуществляется только в верхнюю часть радиатора, и совершенно не важно, сверху или снизу разводка системы. Главное правильно установить оборудование необходимого типа, исключив протечки.

Принцип работы автоматического воздухоотводчика

Конструкции этих устройств могут меняться, но принцип работы остается прежним. Устройство представляет собой полый цилиндр, который состоит из двух частей — верхней и нижней. Между собой они соединяются при помощи резьбы, герметичность обеспечивается резиновым (силиконовым) уплотнительным кольцом. Наверху имеется небольшой цилиндрический полый выступ. Воздух выходит из системы через этот выступ. Имеет резьбу, на которую накручивается пластиковая (полипропиленовая) крышка. С помощью этой крышки можно при желании остановить спуск воздуха (прикрутить).

Одно из устройств простое и эффективное

Работа автоматического воздушного клапана основана на плавучести помещенного внутрь поплавка. Поплавок соединен со штоком, который воздействует на подпружиненный золотник, закрывающий выпускное отверстие. Если воздуха в системе нет, корпус воздухоотводчика заполнен охлаждающей жидкостью, поплавок поднялся вверх. В этом положении шток поддерживает золотник, и воздух не выходит (и не входит). При появлении воздуха в системе охлаждающая жидкость постепенно вытесняется, поплавок опускается. Стержень не давит на шпулю так сильно, и пружина открывает выпускное отверстие. Накопившийся газ выходит, охлаждающая жидкость снова набирается в корпус, клапан закрывается.

Одна из моделей с более сложным подпружиненным механизмом выпуска воздуха

В устройствах разных фирм механизм воздействия на золотник разный, но принцип неизменен: поплавок внизу, клапан закрыт, когда поднимается — открыт. Принцип работы одной из модификаций продемонстрирован на видео.

Типы автоматических воздухоотводчиков и их установка

Эти клапаны могут быть прямыми или угловыми, есть специальные модели для радиаторов. На батареи чаще устанавливают специализированные или угловые модификации. Они вкручиваются в коллектор радиатора (если позволяет диаметр) или устанавливаются через переходник.

Независимо от типа устанавливайте устройство так, чтобы выходное отверстие (колпачок) было направлено вверх. Возможны два способа крепления:

Запорный клапан имеет внутри подпружиненную прокладку, которая при освобождении перекрывает подачу теплоносителя. При установке воздухоотводчика клапан опускается вниз, открывая доступ к системе. Очень желательно установить это нехитрое устройство в централизованных системах отопления. Он позволяет снимать воздухоотводчики без остановки и слива системы. И вам придется снять их для очистки. В общих системах охлаждающая жидкость имеет много примесей, которые оседают и забивают золотник и поддерживающий его механизм. Если накопилось много грязи, через выходное отверстие начинает течь охлаждающая жидкость. Это значит, что пришло время разобрать его и почистить. Тут на помощь приходит запорный клапан. С его помощью вы просто откручиваете устройство выпуска воздуха, пружина освобождается и закрывает отверстие прокладкой.

При установке автоматического воздухоотводчика есть несколько правил:

Немного о ценах. Он имеет значительный разброс и зависит от производителя, диаметра соединения (полудюймовые стоят примерно на 10-15% дороже), а также от используемого материала. Самые дешевые модели стоят около 5 долларов, самые дорогие — 15 долларов. Но в разных магазинах цены на одни и те же модели могут сильно различаться. Например, купить автоматический воздухоотводчик Danfoss DN 15 можно как за $7,63, так и за $11,5. Но, конечно, нужно внимательно смотреть, чтобы не купить подделку. Особенно это опасно с известными компаниями: Danfoss (Данфосс), Wind (Винд) или Valtec (Валтек).

Мы также даем цены на запорную арматуру. Разброс тоже есть, но не столь значительный: от 1,1$ до 1,8$.

Критерии выбора крана

Рынок сантехники сегодня богат различными предложениями, каждый сможет найти то, что подходит ему по соотношению цена-качество. При покупке и установке запорной арматуры следует четко понимать, для чего нужен клапан, и не загромождать конструкцию лишними деталями – это не только дорого, но и плохо скажется на работе всей системы отопления.

Отводы для радиаторов подбираются с учетом типа устройства, которое используется в качестве теплоносителя, а также типа схемы системы отопления.

Следует выбирать трубы соответствующего диаметра, чтобы свести к минимуму количество используемых клапанов, и выбирать клапаны с максимальной пропускной способностью.

Самыми прочными и долговечными материалами, используемыми при изготовлении клапанов, являются сталь и латунь. Это толстостенные изделия, которые прослужат дольше, но при выборе важно обращать внимание на качество уплотнителей.

Внимание! Современные уплотнительные прокладки, которые используются при установке кранов, изготавливаются не из резины, а из силикона, так как этот материал не подвержен разрушению и не теряет эластичности при воздействии высоких температур, в результате чего служит дольше, чем резина. .

Важным критерием выбора является производитель товара. Как правило, товары хорошо зарекомендовавших себя брендов с мировым именем на порядок превосходят аналоги малоизвестных производителей. Фирмы, продукция которых прошла испытания в отечественных условиях и положительно зарекомендовала себя:

  • Итальянские компании Itap и Luxor;
  • Немецкая фирма Oventrop;
  • Датский производитель Danfoss;
  • совместная российско-итальянская компания Valtec.

Рекомендуем ознакомиться: Устройство трехходового крана шарового

Ручной способ удаления воздуха в батареях

И все же ручные модели чаще ставят на радиаторы. И самый распространенный из них – журавль Маевского. Это небольшое, простое и эффективное устройство. Его также называют игольчатым воздухоотводчиком.

Представляет собой металлическую шайбу с нанесенной по окружности резьбой. Шайба имеет сквозное коническое отверстие с резьбой. Диаметр отверстия очень маленький. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

Схема крана «Маевского»

В отверстие вкручивается запорный цилиндр, на который также наносится резьба. В закрытом состоянии он полностью перекрывает подачу охлаждающей жидкости. Отвинчивая цилиндр, конус поднимается, отверстие открывается. Если в радиаторе скопились газы, они выходят наружу. Если газов нет, выходит охлаждающая жидкость. Но его не может быть много: в отверстие диаметром 1 мм много не потечет.

В некоторых моделях к корпусу крепится пластиковый диск со сливным отверстием (диаметр тоже около 1 мм). Этот диск свободно вращается вокруг горизонтальной оси, что позволяет установить сливное отверстие в удобное положение.

Как монтировать механизм воздухоотводчика

Кран ручной Маевского самогерметизирующийся. В состав изделия входит уплотнительное кольцо из резины, поэтому нет необходимости использовать какие-либо дополнительные уплотнительные материалы.

Традиционно монтаж воздухоотводчиков данного типа выполняется в паре с радиаторной арматурой (1 дм х ½ дм; 1 дм х ¾ дм). В качестве сборочного инструмента используется накидной ключ, специально предназначенный для работы с втулками и заглушками.

Ключ сантехнический накидной для установки фитингов и заглушек радиатора. 1 — накидной ключ, 2 — ножка радиатора, 3 — пробка радиатора. Этот инструмент и детали часто используются при установке кранов, отводящих воздух.

Эксплуатация клапанов Маевского (воздушников) допускается только при определенных давлениях и температурах. Эти значения определяются техническими характеристиками устройства.

Технические характеристики воздуховода

Требуемые функциональные свойства приведены в следующей таблице:

В процессе эксплуатации не исключены нарушения в работе устройств. Мелкий мусор, переносимый теплоносителем, становится частой причиной потери работоспособности кранов Маевского. Если кран засорился и больше не работает, рекомендуется провести простое техническое обслуживание:

  1. Отключить радиатор от системы запорной арматурой.
  2. Слейте примерно 1/3 объема воды из аккумулятора.
  3. Извлеките устройство из батарейного отсека.
  4. Очистите сквозное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, имеющими заглушки с готовыми отверстиями под краны Маевского. В таких случаях клеммы для форточек придется делать своими руками. Особых сложностей в этом вопросе не предвидится. Нужно просто просверлить отверстие под установочный размер клапана и нарезать резьбу.

Отверстие просверливают сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Разумеется, диаметр сверла выбирают на 1 — 1,5 мм меньше установочного размера метчика, а метчик точно нужного размера.

Как пользоваться краном Маевского

Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставьте его в прорезь на диске воздухоотводчика и поверните на один/два оборота против часовой стрелки. При этом будет слышно шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тонкая, не пугайтесь). Когда струйка станет сплошной, закройте кран, повернув ключ (отвертку) в обратном направлении.

Эта процедура обычно требуется при запуске системы и время от времени в течение года. После окончания отопительного сезона также необходимо проверить наличие газов – сливать теплоноситель запрещается, так как внутренняя поверхность радиатора очень быстро подвергается коррозии «насухо». А поскольку охлаждающая жидкость остается в радиаторе, реакции продолжают происходить. Что можно сделать, чтобы не забыть стравить воздух, так это немного повернуть кран после отключения аккумуляторов. Потом будет небольшое отверстие, через которое вода (теплоноситель) не будет течь без напора, а газы будут постепенно выходить.

Другой вариант ручного воздухоотводчика

Этот клапан производится теми же компаниями, что и автоматические. Здесь тоже конус, но конструкция устройства несколько иная. Кроме того, есть ручка. Пользоваться им, конечно, удобнее, чем ключом. Принцип работы аналогичен: крутим в одну сторону, конус отходит от отверстия, воздух выходит. Повернули в обратную сторону, закрыли дыру.

Это еще один ручной воздухоотводчик. Здесь тоде есть стопорный конус, но немного другой формы

Немного о ценах. Цена крана Маевского 1,2-1,5$, ручных кранов другого типа — от 2$. Трудно сказать, сколько может стоить самый дорогой, но есть модели под старину, которые предлагают купить за 20$.

Как устанавливать ручные модели

Кран Маевского вкручивается в переходник. Обычно проблем с подбором диаметров не возникает, так как это приспособление входит в монтажный комплект для радиаторов. Только при сборке нужно помнить, что если ставить радиатор слева, то надо предварительно вкрутить воздухоотводчик в переходник, закрутить резьбу (обычным ключом, не прилагая чрезмерных усилий). После этого узел можно вкручивать в коллектор. Вся установка.

Другая версия портативного устройства проста в установке. Процесс такой же, как и при автоматической установке. В этом случае также желательна установка в паре с запорным вентилем (кран «Маевского» без остановки системы снимать нельзя). Если вы монтируете его с клапаном, вкрутите клапан в переходник из монтажного комплекта. Затем установите этот узел на радиатор. И тогда можно вкручивать воздухоотводчик в установленный вентиль.

Иногда для обеспечения герметичности на резьбу наматывают обмотку. Только мотать сильно не надо, и краску использовать нельзя. Лучше взять какой-нибудь герметик (можно только герметик).

Как устроен кран Маевского показано на видео.

Кран Маевского избавляет радиаторы от воздушных пробок

Всем знакома ситуация, когда система отопления в доме работает на полную мощность, а в квартире одна или несколько батарей еле теплые на ощупь. Пожаловавшись сантехнику, вы слышите от него загадочное слово «завоздушило» и не менее загадочную фразу «кран Маевского». Оказывается, именно эта деталь способна уберечь всю систему отопления от серьезных проблем.

Откуда в систему отопления попадает воздух?

Сначала за счет подпиточной воды, восполняющей потери теплоносителя. В тех местах системы, где скорость воды мала и давление низкое, растворенный в воде воздух высвобождается, пузырек за пузырем скапливается, образуя воздушную пробку.

Во-вторых, такую ​​же пробку образует водород, который выделяется из воды в присутствии, например, алюминия.

В-третьих, долгая, простая система отопления в межсезонье неизбежно приводит к ее заполнению воздухом. При запуске системы в начале отопительного сезона воздух необходимо заменить водой, иначе отопление работать не будет.

Во всех трех случаях на помощь приходит кран Маевского, принцип работы которого очень прост. Установленный на радиаторе отопления обратный клапан открывается и закрывается специальным ключом, выпуская скопившийся внутри воздух. Однако не система водяного отопления со всеми ее достоинствами и недостатками составляла кран Маевского, а сама жизнь.

Дело в том, что перед радиаторами отопления для удаления воздуха из них были приварены обычные водопроводные краны. Эти конструкции все еще можно найти здесь и там. Народные умельцы, особенно живущие в домах без горячего водоснабжения, сразу поняли, что к чему, и стали разбирать дар кипятка через эти краны для собственных нужд. При этом они не понимали, что помимо использования горячей воды, по санитарным требованиям, не выдерживающим никакой критики, они еще и, образно говоря, пилили сук, на котором сидели. Ведь нехватка теплоносителя в системе – трубы быстро зарастают накипью, и их сильная коррозия.

Историки-любители после тщательного расследования установили, что первоначально, еще в 1931 году, минским водопроводчиком Роевым был разработан специальный воздушный кран. Через два года Маевский разработал собственный кран, в том же году он был представлен. Действовали аналогично: выпускали воздух из системы отопления, одновременно затрудняя несанкционированный слив теплоносителя. Кстати, кран Маевского — это поистине народное прозвище агрегата, ни в одном нормативном документе это словосочетание не встречается.

Если в вашей квартире установлен хотя бы один радиатор отопления краном Маевского, как им пользоваться — дело техники. Это можно сделать самостоятельно, не вызывая сантехника. Только заранее подготовьте таз или кастрюлю, подставив ее под кран. Теперь нужно повернуть головку крана против часовой стрелки одним ключом на один оборот. Если это сделать не удается, слегка смочите место соединения керосином и повторите попытку. Будьте осторожны — чрезмерное усилие может сломать нить.

РубрикаРазное
