Принцип работы термостатического клапана — блог ООО «Аварийная Техника»

Статьи

Установка аварийных душей на промышленных предприятиях становится нормой. В случае попадания вредных веществ на слизистую глаз и кожные покровы оперативное промывание позволяет избежать осложнений. Душ должен быть оснащен термостатическим смесительным клапаном. Устройство защищает от ожогов: при отсутствии холодной воды полностью прекращает подачу горячей.

Установка клапана в душевую кабину целесообразна и с экономической точки зрения: на 15-25% снижается расход тепловой или электрической энергии, идущей на подогрев.

При возникновении форс-мажорной ситуации промывка слизистой глаз требует определенной температуры воды, применение охлажденной медиками не рекомендовано. Оснащение аварийного фонтана термостатическим смесительным клапаном обеспечивает необходимый оптимум круглосуточно без дополнительных манипуляций.

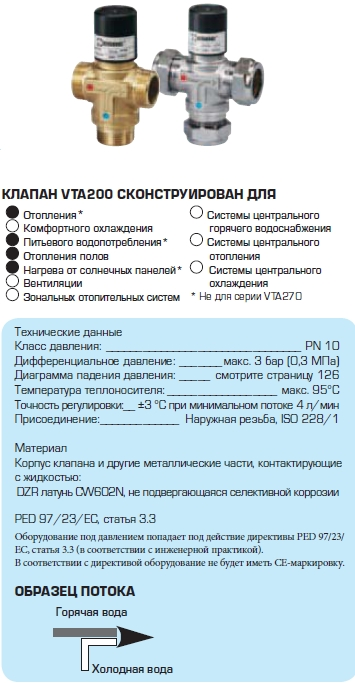

Конструктивные особенности и характеристики

Задача термостатического смесительного клапана — регулировать температуру в пределах заданного уровня путем смешивания горячего и холодного потоков. Для изготовления используют латунь, бронзу, легированную сталь. Чугун нежелателен.

В инженерных системах устанавливают как изделия из латуни, никелированные для дополнительной защиты от коррозии, так и клапаны подороже, а именно из бронзы или нержавеющей стали, которые более устойчивы к внешним воздействиям.

Термостатический смесительный клапан состоит из следующих элементов:

  • цельнолитой корпус с тремя камерами и тремя отводами для подключения к водопроводной или тепловой сети;
  • подпружиненный шток из нержавеющей стали с уплотнением;
  • два тарельчатых затвора;
  • термоголовка с термочувствительным элементом, диапазон настройки выставляемой температуры 20–60 ºС.

Диаметр ходов стандартных изделий варьируется от 10 до 25 миллиметров, что дает пропускную способность от 1,6 до 2,5 кубометров в час.

Принцип работы термостатического клапана

В первую камеру подается холодная вода, во вторую — горячая. Их открытие и закрытие регулируется тарельчатыми затворами, закрепленными на штоке. Третья камера смесительная, ход камеры всегда открыт.

Манипулируя потоками первой и второй камер, устройство держит температуру выходного потока в пределах значения, установленного на шкале термоголововки.

Варианты рабочих режимов:

  • В системе нет горячей воды. Из первой камеры через смесительную идет только холодная.
  • В системе нет холодной воды, температура нагретой выше указанной в настройках. Выходной поток перекрывается.
  • Температура на выходе выше установленной. Термочувствительный агент расширяется и давит на шток, который передает усилие на тарельчатые затворы. Первый частично открывает проход для холодной воды, второй уменьшает горячий поток. Подмес холодной воды осуществляется до нормализации температуры.
  • Температура на выходе ниже уставленной. Давление меньше, подпружиненный шток выпрямляется. Закрывается проход в первую камеру, температура начинает расти.

Способы установки

Клапан маркируется цветом или буквенными обозначениями: «Н» — горячий поток, «С» — холодный, «Mix» — смешанный.

В России более широко распространена асимметричная схема подключения: холодный поток поступает снизу, горячий и смешанный — сбоку. При использовании европейской симметричной схемы выходной поток направлен вниз, два других боковые.

Особенности установки:

  • перед устройством целесообразно установить сетчатый фильтр для механической очистки теплоносителя от ржавчины, грязи, частиц тяжелых металлов;
  • если циркуляция горячей воды отсутствует, монтаж сопровождается установкой обратного клапана;
  • после термостатического смесительного клапана устанавливается штатный смеситель для корректировки температуры.

Калибровка температурного максимума требует некоторых навыков и завершает процесс установки: аварийный душ готов к работе, ошпаривание в спешке или по причине отсутствия холодной воды исключено.

Устройство выделяется оптимальным балансом стоимости и функциональности, компактностью и удобством эксплуатации. Получить консультацию и сделать заказ можно через форму обратной связи или по телефону: 8 (812) 244-03-09.

Термостатический клапан: виды и способы установки

Содержание

  • Виды клапанов
  • Принцип работы
  • Плюсы и минусы
  • Установка балансировочного клапана
  • Клапан для теплого пола
    • Небольшое помещение
    • Большая площадь
    • Общественные здания
  • Подключение клапана
  • Видео про монтаж

Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления. С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.

Термостатический клапан для систем горячего водоснабжения и отопления

Виды клапанов

По назначению:

  • смесительный – смешивает два потока воды различной температуры;
  • разделительный – распределяет на отдельные потоки;
  • переключающий – выполняет переключение потоков по разным направлениям.

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

  1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
  2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

  • прямой;
  • осевой;
  • угловой;
  • для правой установки на радиатор;
  • для левой установки на радиатор;
  • трехходовой клапан.

Прямой термостатический клапан

По виду систем отопления:

  • для однотрубной системы отопления;
  • для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

  • газовый;
  • жидкостный;
  • парафиновый.

По виду термоэлемента:

  • ручное регулирование;
  • термоголовка – регулирует систему в автоматическом режиме;
  • выносной термоэлемент – устанавливается отдельно от радиатора.

Принцип работы

Инфракрасные потолочные обогреватели: виды и способы установки

Термостатический смесительный клапан обеспечивает смешивание двух потоков разной температуры в один. Он имеет три хода, через один подается горячая вода, через другой – холодная, а через третий, после смешивания, выдается теплая вода. Если жидкость, которая движется по горячему потоку, имеет допустимую температуру, то холодный поток полностью перекрывается.

Если температура превышает пределы, то клапан постепенно открывается, благодаря чему подмешивается холодная вода и нормализируется её температура на выдаче. Чем горячее вода, тем больше открывается запор с холодным потоком. Трехходовой термостатический смесительный клапан необходим, чтобы получить теплоноситель оптимальной температуры.

Трехходовой термостатический смесительный клапан

  • 1 – датчик с термостатической головкой, устанавливает необходимую температуру воды и обеспечивает её на выходе, благодаря регулировке степени нажатия штока.
  • 2 – подпружиненный шток, регулирует работу клапанов.
  • 3 – верхний и нижний тарельчатые клапаны, предназначены для регулировки потоков.
  • 4 – зона смешивания, это камера, в которой происходит смешивание потоков.

Плюсы и минусы

Канализационный насос: виды и способы применения

Преимущества термостатических клапанов:

  • не нуждается в специальном обслуживании;
  • компактные размеры;
  • эстетичный внешний вид;
  • автоматическая регулировка температуры воды в трубопроводе;
  • обеспечение комфортного микроклимата в жилище;
  • возможность установить нужную температуру в каждом отдельном помещении.

Недостатки:

  • сложность настройки прибора;
  • сбой термостата может произойти под влиянием сквозняка либо работающей рядом печки;
  • зависимость от подачи горячего и холодного водоснабжения.

Установка балансировочного клапана

Способы укладки плитки на теплый пол

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 600С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

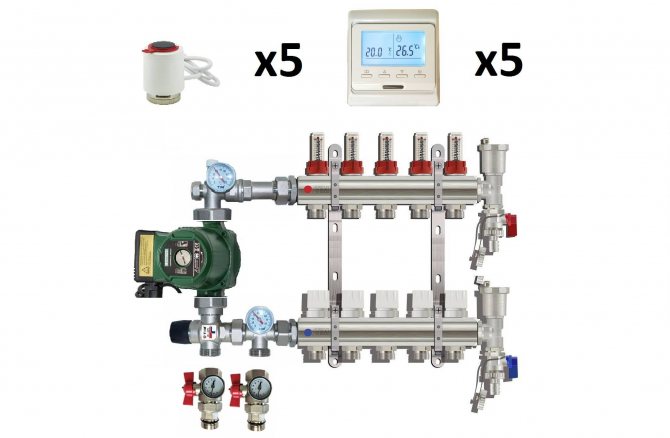

Клапан для теплого пола

Небольшое помещение

Если теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой.  Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.

Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.

Большая площадь

Если устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 900 С к радиаторам отопления. Второй контур будет обеспечивать подачу теплоносителя до 500 С к теплому полу.

Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.

Общественные здания

Если выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.

Такую систему обеспечивает вязка контроллера, трехходового оборудования и  привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола. После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.

Подключение клапана

  • На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
  • Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
  • На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
  • Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
  • Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

  1. Твердотопливный котел – осуществляет отопление здания.
  2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
  3. Термостатический клапан – регулирует температуру теплоносителя.
  4. Радиатор отопления – выполняет обогрев помещения.
  5. Балансировочный клапан – регулирует давление в трубопроводе.
  6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
  7. Запорная арматура – перекрывает поток жидкости.
  8. Фильтр – производит очистку воды.
  9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
  10. Манометр – определяет давление в трубопроводе.
  11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Видео про монтаж

Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.

При монтаже термостатического оборудования важно не только, как оно будет  установлено, но и где. Неправильная установка может полностью разладить отопительную систему. Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.

Что такое смесительный клапан? Принцип работы и функции

Вы поставщик?

Привлечение потенциальных клиентов, предоставление коммерческих предложений и привлечение новых предприятий

Начало работы

Что такое смесительный клапан? (Ссылка: watts.ca )

Что такое смесительный клапан?

Смесительный клапан позволяет повысить температуру водонагревателя, чтобы снизить риск роста бактерий и предотвратить ожоги. Кроме того, комбинируя горячую и холодную воду, вы сможете увеличить доступное горячее водоснабжение.

Смесительные клапаны используются как в сантехнике, так и в жидкостном отоплении в коммерческих, жилых и общественных учреждениях. Основная функция этих клапанов заключается в управлении температурой воды на выходе либо в домашнюю систему горячего водоснабжения, либо в систему лучистого теплого пола при низкой температуре. Во многих случаях один и тот же физический клапан можно использовать для обеих целей.

Термостатические смесительные клапаны используются для поддержания постоянной температуры воды путем смешивания холодной и горячей воды в постоянном потоке для обеспечения безопасности при мытье рук, принятии душа и/или ванне. Основная цель этих термостатических смесительных клапанов, которые предназначены для управления температурой воды, состоит в том, чтобы предотвратить ошпаривание от ожогов горячей водой у пожилых, молодых и уязвимых людей.

Клапаны бывают различных форм, размеров и конфигураций, каждый из которых оптимизирован для конкретного применения. Многие конкретные применения в сантехнике требуют использования очень специфических термостатических клапанов. Термостатические клапаны обычно представляют собой трехходовые клапаны, используемые в небольших и средних проектах в большинстве гидравлических приложений.

Позволяя настроить водонагреватель на достаточно высокую температуру, чтобы предотвратить рост бактерий при поддержании надлежащей температуры воды на выходе из приборов, термостатический смесительный клапан устраняет обе опасности, позволяя жильцам без опасений пользоваться раковинами, душевыми и ванной. палящего.

Дополнительным преимуществом для конечного пользователя при использовании смесительного клапана является более высокая полезная мощность горячей воды. Когда вода хранится при более высокой температуре 60°C, а затем смешивается до температуры 49°C на выходе, полезный запас горячей воды увеличивается примерно на 50% по сравнению с поддержанием температуры бака только при 49°C. Это эффективно увеличивает емкость бака на 40 галлонов до уровня бака на 60 галлонов. Из-за увеличения количества горячей воды, подаваемой из бака, у конечного пользователя меньше шансов остаться без горячей воды.

Вы можете найти множество смесительных клапанов Компаний и Производителей в Linquip, а также опытных Поставщиков услуг .

Функция смесительного клапана

Термостатические смесительные клапаны работают на основе базового воскового термостата, который смешивает горячую и холодную воду для контроля количества каждого из них. Кроме того, если температура поднимается выше заданного значения, смесительные клапаны автоматически закрываются, предотвращая дальнейшее протекание горячей воды по трубе.

Функция смесительного клапана (Ссылка: restroomdirect.com )

Компоненты смесительного клапана

Термостатический смесительный клапан состоит из четырех различных частей. Вот четыре элемента:

Термостатический элемент

Эти термостатические элементы представляют собой чувствительные к температуре устройства, которые сжимаются и расширяются в зависимости от температуры воды. Когда температура внутри клапана изменяется, поршень в клапане последовательно поднимается или опускается. Соотношение горячей и холодной воды в клапане изменяется при движении поршня. Движение поршня термостатического элемента имеет решающее значение, потому что оно быстро отключается, если регулировка воды выходит из строя.

Поршень

Движение поршня термостатического элемента имеет решающее значение, поскольку оно перемещается в ответ на датчик термостатического элемента. Предотвращает пригорание, быстро отключаясь при нарушении регулирования температуры горячей и холодной воды.

Возвратная пружина

Возвратная пружина термостатического смесительного клапана возвращает поршень в исходное положение после того, как он сжался или расширился из-за изменения температуры воды.

Регулятор температуры

Этот регулятор, как следует из названия, хранится под защитным замком клапана и может изменять температуру клапана. Регулятор существенно регулирует положение поршня, тем самым регулируя количество горячей и холодной воды в клапане. Из этих частей состоят механические термостатические смесительные клапаны

. Существуют цифровые термостатические смесительные клапаны, которые охлаждают воду несколько иначе. Датчики в смесителе используются для управления цифровыми термостатами. Датчик на цифровом термостатическом смесительном клапане можно включать и выключать вручную или автоматически с помощью настройки таймера.

Зачем нужен смесительный клапан?

Для уничтожения бактерий Legionella температура горячей воды обычно составляет около 140°F. Поскольку она слишком горячая для доставки конечному потребителю, ее необходимо смешивать с холодной водой для получения безопасной темперированной воды. Температура воды для мытья рук должна быть не ниже 100°F, но не выше 108°F в соответствии с Кодексом здоровья и безопасности 113953 (c).

Смесительные клапаны обычно используются для регулирования температуры контуров распределения горячей воды в жилых помещениях, таких как ванны, раковины и душевые, а также оборудования для аварийного слива. Коммерческие учреждения, такие как рестораны, дошкольные учреждения, дома престарелых и больницы, часто должны иметь термостатический смесительный клапан.

Требования к смесительному клапану (ссылка: watts.ca )

Эти устройства защиты от ожогов особенно важны в семьях с маленькими детьми, пожилыми людьми и людьми с ограниченными возможностями, но они также рекомендуются для всех домов и могут быть обязательным в некоторых местах. Когда дело доходит до предотвращения ожогов, осторожность всегда является первой линией защиты, хотя устройства защиты от ожогов помогают поддерживать безопасную температуру воды. Это позволяет пользователю установить водонагреватель на достаточно высокую температуру, чтобы убить бактерии (норма для водонагревателей составляет 140 ° F), не беспокоясь о том, что вода в кране станет слишком горячей.

Linquip предлагает широкий ассортимент Распределители , Experts и Оборудование для продажи смесительных клапанов.

Применение смесительного клапана

Термостатический смесительный клапан представляет собой простой способ подачи воды более низкой температуры в систему лучистого теплого пола в жидкостном отоплении жилых домов и предприятий малого бизнеса. Смесительный клапан требуется всякий раз, когда лучистое отопление пола сочетается с более высокими методами распределения температуры, такими как фанкойлы или плинтусные радиаторы в одной и той же системе.

Смесительный клапан (Артикул: die-pat.co.uk )

Смесительный клапан позволяет настроить источник тепла (бойлер или водонагреватель) на более высокую температуру для удовлетворения высокотемпературных нагрузок, в то время как В лучистый контур подается вода более низкой температуры через смесительный клапан.

Примером является распространенная гибридная система с теплым полом в подвале и фанкойлом для обогрева верхних этажей. Для теплого пола с большой массой обычно требуется температура подаваемой воды от 35 до 45 градусов по Цельсию, в то время как для фанкойла требуется гораздо более высокая температура от 65 до 75 градусов по Цельсию.

Если вы попытаетесь поддерживать одинаковую температуру в двух местах, у вас возникнут большие проблемы. При высокой температуре подачи пол будет сильно перегреваться, что может привести к его повреждению или затруднить контроль теплоотдачи. Фанкойл не будет производить достаточно тепла, если температура подачи слишком низкая.

Разделить систему на два контура с двумя насосами и одним термостатическим смесительным клапаном в качестве решения. Лучистый пол будет получать воду более низкой температуры через термостатический клапан, а фанкойл будет получать воду высокой температуры непосредственно от источника тепла.

Циркуляционный насос радиационного контура должен быть расположен после смесительного клапана; в противном случае лучистые петли не получат достаточного потока. Помните, что вода всегда будет идти по пути наименьшего сопротивления, поэтому, если насос расположен перед термостатическим клапаном, она будет течь прямо через клапан, минуя контуры.

Термостатические смесительные клапаны и почему они вам нужны

Автор Энди Спенсер

Содержание :

  1. Почему так важен термостатический смесительный клапан?

  2. Почему температура моего душа колеблется?

  3. Что такое термостатический смесительный клапан?

  4. Как работает термостатический смесительный клапан?

Вы когда-нибудь наслаждались приятным теплым душем, когда вода внезапно становилась ужасно холодной? Или, что еще хуже, кто-то смывает воду в унитазе, и душ становится невыносимо горячим до такой степени, что обжигает кожу? Устраните эти серьезные и потенциально опасные колебания температуры душа, установив термостатический смесительный клапан.

Почему так важен термостатический смесительный клапан?

Вернуться к началу

Каждый год тысячи людей получают травмы в результате неожиданных колебаний температуры воды. Распространенным источником травм является поскальзывание и падение в душе в результате резкого повышения или понижения температуры воды. Термостатический смесительный клапан также позволит избежать ожогов происшествий. Это представляет особый риск для маленьких детей, пожилых людей и людей с ограниченными возможностями из-за нежной кожи и более медленной реакции. Бактерии Legionella вызывают болезнь легионеров и лихорадку Понтиак и процветают при температуре от 95 до 115 °F. Обычно температуру в резервуаре с горячей водой поддерживают на уровне 140 ° F, потому что бактерии легионеллы не могут жить при температуре выше 131 ° F. Термостатический смесительный клапан является полезным инструментом для хранения воды при температуре, предотвращающей рост бактерий, а также для подачи воды для душа пользователю с соответствующей температурой.

Почему у меня колеблется температура душа?

Наверх

Для достижения идеальной температуры душа используется сочетание горячей и холодной воды. Поскольку в туалетах используется только холодная вода, при смыве унитаза холодная вода временно перекачивается из душа, чтобы унитаз снова наполнился. Затем душ становится очень горячим, так как меньше холодной воды смешивается с горячей водой, чтобы создать идеальную температуру душа. С другой стороны, вода в душе может стать ужасно холодной, если кто-то использует горячую воду при использовании посудомоечной или стиральной машины, поскольку горячая вода забирается из душа для использования в других бытовых приборах.

Что такое термостатический смесительный клапан?

Вернуться к началу

Термостатический смесительный клапан — это устройство, которое смешивает горячую воду с холодной для обеспечения безопасного, точного и постоянного потока воды с регулируемой температурой. Независимо от того, как температура подачи или давление изменяются во время использования, температура будет оставаться почти такой же, как и требуется. Если холодная вода уменьшается, например, из-за смыва в туалете, клапан автоматически регулирует количество смешиваемой горячей и холодной воды, чтобы поддерживать постоянную и безопасную температуру.

Как работает термостатический смесительный клапан?

Наверх

Горячая и холодная вода, поступающая в клапан, смешивается до температуры, выбранной пользователем. Термочувствительный механизм автоматически распределяет количество горячей и холодной воды, необходимое для создания правильной температуры. Механизм автоматически компенсирует любое разумное изменение давления или температуры подачи для поддержания предварительно выбранной температуры.

Ваш районный сантехник, Pride Plumbing of Rochester , могу помочь. Обслуживая Рочестер, штат Нью-Йорк, и близлежащие населенные пункты, Pride Plumbing предлагает широкий спектр услуг, включая очистку канализации, ремонт и замену водонагревателя, установку ухода за пожилыми людьми и решение проблем с сантехникой в ​​ванной комнате

.
