Приточная установка – это машина, которая служит для подачи в помещения свежего воздуха с улицы. Кроме этого такая вентустановка может выполнять ряд других функций, описанных ниже. Предлагаемые нами приточки высокого качества имеются в наличии на складе в Москве, цена на них ниже аналогов.

Выполняемые функции

Приточная установка для вентиляции, в зависимости от ее состава, может выполнять следующие функции:

подача в помещения приточного воздуха с улицы
очистка наружного воздушного потока от пыли
подогрев с помощью водяного нагревателя или электрического ТЭНа
охлаждение с помощью фреонового или водяного охладителя
увлажнение (пароувлажнитель, ультразвуковой или поверхностный)
обеззараживание (бактерицидные ультрафиолетовые лампы)

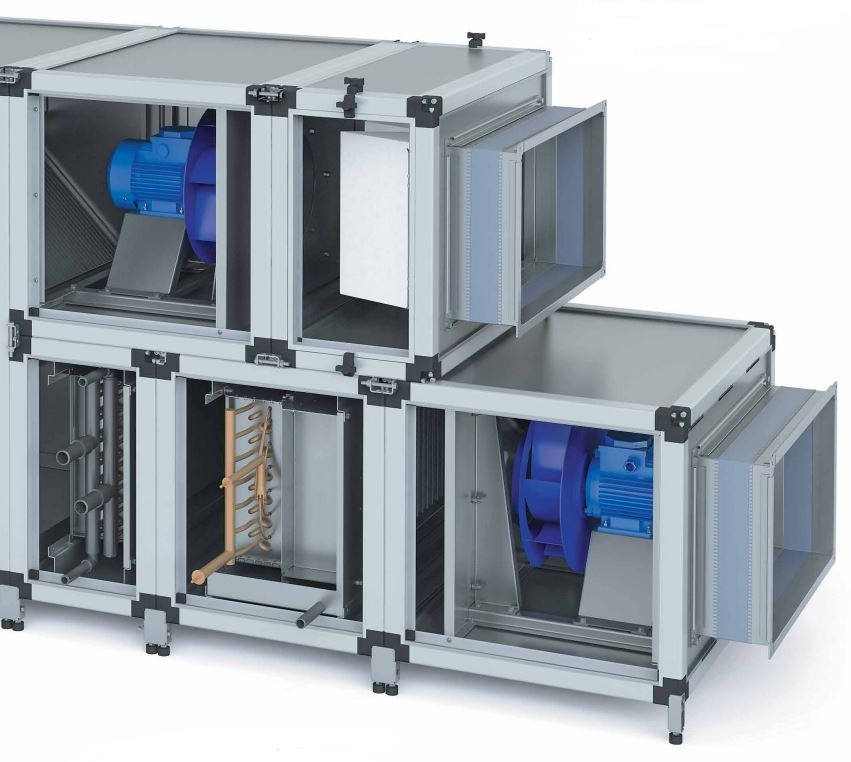

Конструкция и элементы

Приточная установка вентиляции с подогревом по своей конструкции может быть, как моноблочного (т.

н. компактные приточные установки с нагревателем и охлаждением воздуха, когда все элементы находятся в едином корпусе), так и наборного или секционного типа (каждый компонент имеет свой корпус и эти корпуса последовательно соединены между собой с помощью креплений).

Корпус приточной вентиляционной установки может быть как простой, т. е. не иметь тепло и шумоизоляции, так и теплоизолированный и шумоизолированный.

Рабочее колесо вентилятора может иметь клино-ременную передачу (последнее время применяется все реже и реже), либо прямую посадку на ось двигателя:

вентилятор – устройство, которое перемещает воздушный поток, т. е. подает его с улицы в обслуживаемые помещения.
нагреватель – служит для подогрева наружного воздушного потока с помощью горячей воды (водяная приточная установка), либо электричества (электрическая приточная установка).
охладитель — используется для охлаждения свежего воздушного потока с помощью фреона или воды.

воздушный фильтр – служит для очистки свежего наружного воздуха от частиц пыли, запахов и даже микробов.
шумоглушитель – нужен для снижения шума, который неизбежно появляется при работе приточной установки.
воздушный клапан с сервоприводом – нужен для перекрытия подачи воздушного потока в вентиляционную машину.
увлажнитель – необходим для увеличения влажности воздуха в помещении.
бактерицидная секция — используется для обеззараживания приточного воздуха от микробов (см. каталог).
система автоматики – служит для автоматического поддержания заданных пользователем параметров (это блок или шкаф управления, пульт, датчики, реле, приводы, регуляторы оборотов, смесительный узел и т. д.)

Управление

Управление приточной вентиляционной установкой осуществляет непосредственно контроллер. Он встроен в так называемый шкаф или блок управления, который может находиться, как на самом корпусе приточки, так и расстоянии от нее, например на стене. В последнее время, очень часто, контроллер имеет пультом дистандионного управления с ЖК дисплеем.

Контроллер осушествляет включение и выключение приточной установки, ее аварийное отключение, регулирование расхода подаваемого наружного воздуха, поддержание заданной температуры воздушного потока, контроль уровня загрязнения воздушного фильтра, поддержание заданной относительной влажности, регулирование расхода горячей воды через водяной калорифер, регулирование расхода холодной воды через водяной охладитель, управление сервоприводом воздушного клапана, включение и выключение компрессорно-конденсаторного блока.

Принцип действия

Для начала, рассмотрим принцип действия приточной вентиляционной установки, имеющей простейший состав и набор функций. При включении такой приточной установки открывается воздушная заслонка и воздух с улицы, за счет засасывается вентилятором, попадает внутрь корпуса приточки. Вначале он проходит через заслонку (она же клапан), затем поступает в воздушный фильтр, где происходит его очистка от частиц пыли, растений и т. п. После этого очищенный воздух поступает в нагреватель (водяной калорифер или электро-ТЭН), где он нагревается до заданной пользователем температуры. И наконец, пройдя через вентилятор , по каналам воздуховодов, поступает в обслуживаемые помещения. Управление работой приточной установки осуществляет система автоматики, описанная ниже. Очень часто после вентилятора дополнительно устанавливается шумоглушитель для снижения уровня шума, который возникает при работе приточной установки. Если приточная установка имеет секцию охлаждения, то воздух после нагревателя проходит через фреоновый воздухоохладитель (он же испаритеть) работающий от внешнего ККБ или водяной охладитель, работающий от чиллера, где он охлаждается до заданной температуры. Также приточная установка может иметь секцию увлажнения согласно каталогу, где расположен распределитель влаги промышленного увлажнителя. Здесь воздух насыщается водяными парами и тем самым увеличивается его относительная влажность и влагосодержание.

Основные параметры

Производительность – Количество воздуха, которое приточная установка может подать в обслуживаемые помещения в единицу времени. Измеряется в кубометрах в час м³/ч
Свободное давление на сеть — это то давление, которое необходимо для преодоления аэродинамического сопротивления системы вентиляции (воздуховоды, воздухораздающие устройства, сетевые элементы, и т.д.). Измеряется в Паскалях, Па
Потребляемая мощность – Количество электрической энергии, которое потребляет приточная вентиляционной установка в единицу времени, измеряется в Вт, чаще в кВт
Напряжение питания – напряжение из электрической сети, которое необходимо для работы данной машины, Вольт.
Мощность нагрева – Количество тепловой энергии, которое приточная установка может передать приточному воздуху в единицу времени, номинирована в кВт или в ккалл
Мощность охлаждения – Количество холода, которое приточная установка может забрать у приточного воздушного потока в единицу времени, также как и предыдущий параметр номинирована в кВт, реже в ккалл

Спепеть очистки воздуха воздушным фильтром, измеряется в так называемых классах очистки EU3, EU4 и т. д. Чем выше класс, тем соответственно тоньше очистка.
Уровень аккустического шума – звуковое давление, которое создает машина во время своей работы, измеряется Дб.
Гарабитные размеры или габариты, высота ширина и грубина, мм или м
Вес или масса, кг
Присоединительные размеры к воздуховодам системы вентиляции

Классификация, виды и типы

По способу нагрева свежего наружного воздуха приточные установки бывают:

водяные – воздух нагревается с помощью горячей воды, подающейся в водяной нагреватель (калорифер)
электрические — воздух нагревается с помощью электронагревателя ( электрических ТЭНов)

По способу охлаждения свежего наружного воздуха приточные вентиляционные установки бывают:

с фреоновым охлаждением при помощи компрессорно-конденсаторного блока
с водяным охлаждением при помощи чиллера или воды из скважины

По способу крепления и подключения приточные установки бывают:

напольные – устанавливаются на полу
подвесные – крепятся к потолку, либо к стене

По конструкции корпуса приточки могут быть:

напольные – устанавливаются на полу
подвесные – крепятся к потолку, либо к стене

По конструкции корпуса вентустановки могут быть:

обычные – без теплошумоизоляции (корпус из листовой стали)
теплошумоизолированные (сендвич-панели)

По производительности и функциям:

бытовые — расход до 500 м³/ч
полупромышленные — производительность до 5 000 м³/ч
промышленные (центральные кондиционеры) — от 5 000 до 100 000 м³/ч

По стране изготовления:

российские приточные установки — изготавливаются в России

импортные — изготавливаются в другой стране

Подбор

Подбор приточной установки осуществляется главным образом по требуемому расходу воздуха, который она должна выдавать. Далее обращают внимание на потери давления на сеть воздуховодов. Если выбранная установка не может выдать требуемое давление, то следует либо увеличить диаметр воздуховодов, либо выбрать приточную установку большего типоразмера. Затем выбирается тип нагрева воздуха (водяной или электрический) в зависимости от технического задания и производится подбор нагревателя на расчетную мощность. Если используется водяной нагрев, то в этом случае обязательно применение воздушных заслонок с приводами, имеющими механизм возврата. Аналогично выбирается тип охлаждения (фреоновый или водяной) и также производится подбор воздухоохладителя приточной установки. При необходимости по данным акустического расчета добавляется шумоглушитель.

Применение

Приточные установки применяются в тех случаях, когда в помещение или группу помещений необходимо подать свежий воздух с улицы, а также очистить его от загрязнений, подогреть или охладить. Согласно многочисленным независимым источникам, приточные вентиляционные установки на сегодняшний день – это самый популярный вид климатическго оборудования после кондиционеров. Причин этому две: во-первых, свежий воздух в помещении – это если можно так сказать – предмет первой необходимости, а уже за ним идут, охлаждение, влажность и т. д; во вторых рынок приточных установок в настоящий момент, достаточно насыщен, а потому цены на них достаточно низкие и приточные установки стали доступны не только различным предприятиям, офисам, но и частным лицам, т. е. владельцам квартир, загородных домов и коттеджей.

Приточная установка — что это такое

01.04.2019

Приточная вентиляция нужна для того, чтобы в помещение поступал свежий воздух. Технологически решение может быть различным, один из современных и эффективных вариантов – приточная установка. Рассмотрим подробнее, что это и как правильно подобрать модель.

Преимущества технологии

В любое помещение приток свежего воздуха создается при помощи естественной вентиляции. Обычно поступает воздух в здания через дверные проемы, окна, специальные технологические зазоры, а выходит — через вытяжное отверстие и вентиляционную шахту. Чтобы обеспечить приток воздуха, когда нам душно, обычно мы вынуждены открыть окна («проветрить»), форточки, двери. При этом, вместе с воздухом в наше жилье проникает пыль, грязь, шум с улицы. Сам воздух в городских условиях тоже сложно назвать свежим. По-настоящему решить эту проблему можно приобретя приточную установку. Обычно это часть системы вентиляции, которая не просто нагнетает свежий воздух, но и фильтрует его, очищает и, если нужно, подогревает/охлаждает.

Приточная установка легко может быть включена в систему «умный дом» — в этом случае она работает в соответствии с общими задачами, может «раздавать» в разные комнаты разный по температуре воздух и т.д.

Конструкция приточной установки

Внешне приточная установка представляет собой металлический корпус, внутри которого расположен набор оборудования. Чаще всего это:

• Фильтр. Их может быть и несколько, в зависимости от модели.
• Вентилятор, который отвечает за нагнетание воздуха, подачу его в помещение.
• Калорифер. Это устройство, которое подогревает воздух. По конструкции это трубочки, по которым циркулирует пар, горячая вода или горячий воздух.
• Шумоподавители. Обычно это вставки из специальных звукоизоляционных материалов. Их задача – снизить шум, который создает работающая вентиляционная система.
• Система управления.

Тип системы управления на приточной установке зависит от того, какой калорифер у нее внутри. Автоматика позволит плавно и точно регулировать температуру воздуха и другие его параметры.

Как выбрать ПУ

Вспоминается фраза из известного фильма: «Главное, чтобы расчет был верным». Именно точный расчет позволит подобрать приточную установку, сообразно вашим потребностям. Расчет должен производиться специалистом. При расчете учитываются следующие параметры:

• Площадь помещений, которые должна обслуживать установка.
• Высота потолков.
• Назначение помещений (жилое, производственное, офисное).

Сначала вычисляют кратность воздухообмена (эта величина «показывает», сколько раз за час воздух в помещении полностью обновится). Для этого вычисляют объем воздуха в помещении и, учитывая назначение комнаты и количество людей в ней, определяют кратность. Затем получившуюся кратность воздухообмена умножают на объем помещения – получившееся число и есть производительность приточной установки.

Казалось бы, совсем простая математика, однако в расчете вентиляции очень много нюансов! К примеру, кратность воздухообмена может быть увеличена, если помещение многолюдное. Внутреннее устройство самих установок иногда требует более тонких расчетов. Поэтому доверить это дело лучше профессионалам.
Не последнюю роль играет и тип калорифера. Электрический калорифер прост в монтаже и эксплуатации, однако такие ПУ менее мощные. Для мощных установок используются водяные калориферы, которые тоже имеют как свои преимущества, так и недостатки.

&nbsp Получить консультацию

Что такое установка кондиционирования воздуха

Установка кондиционирования воздуха иногда обозначается аббревиатурой «AHU». Как следует из названия, вентиляционная установка — это часть оборудования, которое обрабатывает воздух. Его внутренняя структура очень проста. Вентиляционная установка (AHU) является сердцем центрального кондиционирования воздуха. Он собирает наружный воздух и воздух в помещении, удаляет пыль и другие частицы из собранного воздуха, регулирует температуру и влажность, а затем по воздуховодам подает в помещения комфортный и освежающий кондиционированный воздух.

Что такое вентиляционная установка?

Вкратце, установка кондиционирования воздуха — это огромный внутренний блок коммерческого оборудования для кондиционирования воздуха. Этот массивный «внутренний блок» устанавливается на крыше или вдоль внешней стены здания. Он производит холодный/теплый воздух и направляет его в помещения для охлаждения/обогрева. В отличие от обычных коммерческих кондиционеров, приточно-вытяжные установки обычно изготавливаются на заказ для индивидуальных зданий. Кроме того, вентиляционные установки могут быть изготовлены по индивидуальному заказу путем установки внутреннего фильтра, увлажнителя и других устройств для контроля температуры, влажности, воздушного потока и чистоты воздуха.

Механизм приточно-вытяжной установки

Вентиляционная установка обычно содержит в своем корпусе фильтр, увлажнитель, воздуходувки (вентиляторы) и теплообменник (ребра). Там вообще нет сложного механизма. Система очень проста.

Центральное кондиционирование

Чтобы правильно понять функцию вентиляционной установки (AHU), необходимо понять концепцию центрального кондиционирования воздуха.
Центральное кондиционирование воздуха относится к системе, в которой используется оборудование источника тепла, установленное в одном месте в здании, для подачи охлажденной/нагретой воды в вентиляционную установку для использования в охлаждении/обогреве помещений. Для сравнения, система, требующая распределенной установки нескольких источников тепла, например, по одному на каждом этаже или в каждой зоне, называется «индивидуальным кондиционированием воздуха».

Механизм центрального кондиционирования

Центральное кондиционирование воздуха использует комбинацию оборудования источника тепла (холодильная машина, котел и т. д.) и оборудования для кондиционирования воздуха (приточно-вытяжная установка, фанкойл) для охлаждения и обогрева. Поскольку все источники тепла устанавливаются в одном месте в здании, а охлажденная/нагретая вода направляется в блоки кондиционирования воздуха для охлаждения/обогрева помещений, центральное кондиционирование также называют централизованным кондиционированием. Центральные системы кондиционирования воздуха устанавливаются и используются обычно в крупных зданиях и сооружениях.

Преимущества центрального кондиционирования

Центральное кондиционирование воздуха имеет ряд преимуществ. Например, он позволяет гибко выбирать места установки чиллеров и вентиляционных установок (AHU), а также гибко проектировать маршруты водопровода. Центральное кондиционирование накладывает минимальные ограничения на трубопроводы охлажденной/нагретой воды и расстояние подачи воздуха по воздуховодам. Например, когда центральная система кондиционирования воздуха работает в режиме охлаждения, чиллер производит охлажденную воду, а установка обработки воздуха (AHU) направляет охлажденную воду в змеевик холодной воды, который обменивается теплом между водой и воздухом. Затем холодный воздух направляется вентиляторами по воздуховодам. Таким образом, в зависимости от комбинации оборудования и устройств или конструкции системы центральное кондиционирование воздуха может эффективно обогревать или охлаждать большие помещения и помещения. Кроме того, поскольку используются большие водяные насосы и вентиляторы для нагнетания воздуха, нет необходимости беспокоиться о верхних пределах перепада высот труб хладагента, длины труб, расхода воздуха или статического давления, в отличие от кондиционеров с непосредственным охлаждением.

Функция приточно-вытяжной установки

Давайте посмотрим, какие функции выполняют приточно-вытяжные установки в системе центрального кондиционирования. Как упоминалось ранее, блок обработки воздуха — это огромный внутренний блок коммерческого кондиционирования воздуха. Этот огромный «внутренний блок» установлен снаружи. Он производит, направляет и циркулирует охлажденный или нагретый воздух в помещения через воздуховоды. Приточно-вытяжные установки обычно изготавливаются на заказ. Они также настраиваются в соответствии с приложениями и характеристиками здания.
Приточно-вытяжные установки широко используются в крупных объектах, посещаемых большим количеством людей, таких как театры и торговые центры. Одна из причин этого заключается в том, что на крупных объектах, посещаемых людьми, соблюдаются строгие правила, касающиеся удаления углекислого газа и чистоты воздуха. На крупном объекте необходимо пропускать большое количество воздуха в здание и использовать множество вентиляторов для циркуляции воздуха. Поскольку вентиляционные установки подают наружный воздух в помещения, они могут уменьшить количество необходимых вентиляторов.
Установки обработки воздуха также используются на фабриках и других рабочих местах, где обрабатываются горючие газы. В местах, где работают с горючими газами, искры, создаваемые электрическим устройством, могут вызвать взрыв. Поэтому в таких местах используют взрывозащищенное оборудование или приточно-вытяжные установки.

Механизм и способ кондиционирования воздуха приточно-вытяжной установки

В предыдущем разделе вентиляционная установка была описана как огромный внутренний блок, но сами по себе вентиляционные установки не могут охлаждать или нагревать помещения. Для них требуются различные устройства, такие как оборудование источника тепла, выполняющее функцию наружного блока. Наружные блоки коммерческого кондиционирования воздуха (VRF), чиллеры или градирни используются для подачи охлажденной/нагретой воды в вентиляционные установки для кондиционирования воздуха.
Внутри вентиляционной установки находятся змеевик горячей/холодной воды, змеевик повторного нагрева, увлажнитель, воздушный фильтр, вентиляторы и другие элементы. Приточно-вытяжные установки устанавливаются в специально отведенных машинных залах. Поскольку все внутренние устройства унифицированы и интегрированы в вентиляционную установку, техническое обслуживание и проверка выполняются легко.
В вентиляционных установках используется чиллер или VRF в качестве источника тепла и осуществляется обмен тепла между охлажденной/нагретой водой или хладагентом и воздухом для регулирования температуры воздуха. Таким образом, вентиляционные установки обеспечивают превосходную эксплуатационную гибкость. Например, в зданиях среднего/большого размера можно установить комбинацию чиллеров и кондиционеров, а в зданиях малого/среднего размера можно использовать комбинацию VRF и кондиционеров.

Преимущества приточно-вытяжных установок

Одним из преимуществ вентиляционных установок является то, что их можно устанавливать вместе в одном месте снаружи. Обычные наружные блоки коммерческого кондиционирования воздуха устанавливаются на крышах или вдоль внешних стен зданий, а внутренние блоки должны устанавливаться индивидуально в комнатах. Кроме того, необходимо проводить техническое обслуживание каждого внутреннего блока, установленного в помещении, а это требует затрат и времени. Для сравнения, вентиляционные установки можно сгруппировать и установить вместе в одном месте снаружи, чтобы техническое обслуживание можно было выполнять в одном месте.

Недостатки приточно-вытяжных установок

Приточно-вытяжные установки имеют и недостатки. Если вентиляционная установка выйдет из строя, весь объект потеряет функцию кондиционирования воздуха. Следовательно, необходимо установить более одной вентиляционной установки для обеспечения резерва.

Отличия приточно-вытяжной установки от обычного коммерческого кондиционера

Основное различие между блоком обработки воздуха и обычным кондиционером заключается в том, что блок обработки воздуха производит холодный/теплый воздух в одном месте и направляет этот воздух в несколько комнат, в то время как обычный коммерческий кондиционер использует отдельные внутренние блоки, установленные в помещения для производства холодного/теплого воздуха, как указано в предыдущем разделе. Еще одно отличие состоит в том, что вентиляционная установка охлаждает/нагревает воздух, поступающий снаружи, и направляет его в помещения, в то время как обычный коммерческий кондиционер забирает воздух в помещении, охлаждает/нагревает этот воздух и выпускает холодный/теплый воздух в помещение. номер.

Различия между приточно-вытяжной установкой и фанкойлом

Приточно-вытяжные установки устанавливаются для охлаждения/обогрева всего здания, а фанкойлы используются для охлаждения/обогрева отдельных помещений. Для фанкойлов также требуется теплоноситель. Как правило, теплоносителем для фанкойлов служит нагретая/охлажденная вода. Вода, нагретая или охлажденная в другом месте, направляется в фанкойл для подачи теплого/холодного воздуха в помещения.

Техническое обслуживание вентиляционной установки

Вентиляционная установка состоит из фильтра, увлажнителя, воздуходувок (вентиляторов) и теплообменника (ребер). Некоторые вентиляционные установки достаточно велики, чтобы в них мог войти человек, поэтому инженеры иногда заходят в вентиляционные установки для обслуживания. В вентиляционную установку можно установить воздушный фильтр различных типов, от фильтра грубой очистки до фильтра тонкой очистки, называемого фильтром HEPA. Однако, поскольку фильтр покрывается пылью, его необходимо очищать с помощью пылесоса или чистящих средств. Увлажнитель прилипает к хлору, поэтому используются химические вещества, чтобы облегчить отделение прилипшего хлора перед очисткой. Вентиляторы также собирают пыль. Химические вещества используются для очистки и удаления стойких загрязнений с вентиляторов. Во время охлаждения некоторые секции теплообменника покрываются конденсатом, что может способствовать росту грибка.

Поэтому теплообменник необходимо очищать химическими средствами. Техническое обслуживание проводится весной или осенью, когда кондиционеры не используются.

Объяснение установок кондиционирования воздуха — Инженерное мышление

Установки обработки воздуха

Установки обработки воздуха. В этой статье мы узнаем, как работают блоки обработки воздуха или AHU. Мы рассмотрим различные примеры типичных кондиционеров, а также анимацию для таких компонентов, как заслонки, нагревательные и охлаждающие змеевики, тепловые колеса, увлажнители, вращающиеся змеевики, теплообменники и многое другое, чтобы помочь вам изучить проектирование ОВКВ.
Прокрутите вниз, чтобы просмотреть видеоруководство на YouTube

🏆 Хотите больше бесплатных курсов по HVAC? Создайте свой бесплатный профиль обучения Danfoss, нажав здесь

Присоединяйтесь к обучению Danfoss и получите доступ к сотням онлайн-курсов по широкому кругу инженерных тем. Регистрация бесплатна, и вы можете войти в систему в любое время, что означает, что вы можете учиться в своем собственном темпе. Сдайте экзамены и получите сертификаты по многим курсам.

Начните учиться прямо сейчас. Создайте свой бесплатный профиль обучения Danfoss — http://bit.ly/AHUDanfossLearning

Итак, где мы находим вентиляционные установки?

Расположение кондиционеров в зданиях

Установки кондиционирования воздуха, которые обычно имеют аббревиатуру AHU, находятся в средних и крупных коммерческих и промышленных зданиях.

Обычно они располагаются в подвале, на крыше или на этажах здания. Приточно-вытяжные установки будут обслуживать определенную область или зону внутри здания, например, восточную сторону, или этажи с 1 по 10, или, возможно, одну цель, например, только туалеты в здании. Поэтому очень часто можно найти несколько кондиционеров вокруг здания.

В некоторых зданиях, особенно в старых высотных зданиях, имеется только один большой кондиционер, обычно расположенный на крыше. Они будут снабжать все здание. У них может не быть обратного канала, в некоторых старых конструкциях воздух просто выходит из здания. Эта конструкция больше не так распространена в новых зданиях, потому что она очень неэффективна, теперь чаще всего используется несколько небольших кондиционеров, снабжающих разные зоны. Здания также более герметичны, поэтому нам нужен обратный канал для регулирования давления внутри здания.

Итак, для чего предназначена вентиляционная установка?

Состояние вентиляционных установок и распределение воздуха внутри здания. Они забирают свежий окружающий воздух снаружи, очищают его, нагревают или охлаждают, возможно, увлажняют, а затем направляют его через воздуховоды в предусмотренные зоны внутри здания. У большинства агрегатов будет дополнительный воздуховод, чтобы затем отводить использованный грязный воздух из помещений обратно в вентиляционную установку, где вентилятор выбрасывает его обратно в атмосферу. Часть этого возвратного воздуха может быть рециркулирована обратно в подачу свежего воздуха для экономии энергии, мы рассмотрим это позже в этой статье. В противном случае, если это невозможно, тепловую энергию можно извлекать и подавать на приток свежего воздуха. Опять же, мы рассмотрим это позже более подробно.

Давайте посмотрим на простые, типовые проекты, а затем рассмотрим более сложные.

Вентиляционная решетка агрегата кондиционирования воздуха

В этой самой базовой модели у нас есть два корпуса кондиционера для приточного и возвратного воздуха. В самой передней части на входе и выходе каждого корпуса у нас есть решетка для предотвращения попадания предметов и диких животных в механические компоненты внутри кондиционера.

Заблокирована воздухозаборная решетка агрегата

На этом фото видно, что воздухозаборник агрегата засосал бы целую кучу мусора, если бы не было решетки, вот почему это важно.

Заслонки AHU

На входе в корпус свежего воздуха и на выходе из корпуса рециркуляционного воздуха у нас есть несколько заслонок. Демпферы представляют собой несколько листов металла, которые могут вращаться. Они могут закрываться, чтобы предотвратить вход или выход воздуха, они могут открываться, чтобы полностью впускать или выпускать воздух, а также могут изменять свое положение где-то посередине, чтобы ограничить количество воздуха, которое может входить или выходить.

Фильтры AHU

После демпферов у нас будут фильтры. Они там, чтобы попытаться поймать всю грязь и пыль и т. д. от попадания в аху и здание. Если у нас нет этих фильтров, пыль будет скапливаться внутри воздуховодов и внутри механического оборудования, она также попадет в здание и будет вдыхаться жильцами, а также сделает здание грязным. Итак, мы хотим удалить как можно больше этого. На каждом блоке фильтров у нас будет датчик давления. Это позволит определить, насколько загрязнены фильтры, и предупредит инженеров о том, что пришло время заменить фильтры. Поскольку фильтры собирают грязь, количество воздуха, которое может пройти через них, ограничивается, что вызывает падение давления на фильтрах. Как правило, у нас есть несколько панельных фильтров или предварительных фильтров для улавливания самых крупных частиц пыли. Затем у нас есть несколько мешочных фильтров для улавливания более мелких частиц пыли. Ранее мы подробно рассмотрели фильтры ahu. Вы можете посмотреть видеоинструкцию по этому вопросу, нажав здесь.

Нагревательный и охлаждающий змеевик AHU

Следующее, что мы найдем, это охлаждающий и нагревательный змеевик. Они предназначены для нагрева или охлаждения воздуха. Температура приточного воздуха измеряется на выходе из кондиционера и на входе в воздуховод. Это должна быть расчетная температура, чтобы люди внутри здания чувствовали себя комфортно, эта расчетная температура называется заданной температурой. Если температура воздуха ниже этого значения, нагревательный змеевик будет добавлять тепло, чтобы повысить температуру воздуха и довести ее до заданного значения. Если воздух слишком горячий, охлаждающий змеевик будет отводить тепло, чтобы понизить температуру воздуха и достичь заданного значения. Змеевики представляют собой теплообменники, внутри змеевика находится горячая или холодная жидкость, обычно что-то вроде нагретой или охлажденной воды, хладагента или пара. Мы подробно обсуждали это ранее, вы можете посмотреть видеоурок, нажав здесь.

Вентилятор приточного агрегата

Далее у нас будет вентилятор. Это будет втягивать воздух снаружи, а затем через заслонки, фильтры и змеевики, а затем выталкивать его в воздуховоды вокруг здания. Центробежные вентиляторы очень распространены в старых и существующих вентиляционных установках, но теперь вентиляторы EC устанавливаются, а также модернизируются для повышения энергоэффективности. Поперек вентилятора у нас также будет датчик давления, он будет определять, работает ли вентилятор. Если он работает, то он создаст перепад давления, мы можем использовать это, чтобы обнаружить сбой в оборудовании и предупредить инженеров о проблеме. У нас также, вероятно, будет датчик давления в воздуховоде вскоре после вентилятора, он будет считывать статическое давление, а в некоторых вентиляционных установках скорость вентилятора контролируется в результате давления в воздуховоде, поэтому мы также очень часто находим привод с переменной скоростью, подключенный к вентилятору для систем с переменным объемом. Мы рассмотрели системы VAV отдельно, вы можете посмотреть видеоурок, нажав здесь.

Затем у нас есть воздуховоды, которые будут направлять воздух вокруг здания в предусмотренные зоны. Мы также вернем некоторые воздуховоды, по которым весь использованный воздух из здания будет возвращаться в отдельную часть кондиционера. Этот возвратный агрегат обычно располагается рядом с подачей, но это не обязательно, он может быть расположен в другом месте. Если вы хотите узнать, как рассчитать размеры и спроектировать воздуховод, вы можете посмотреть обучающее видео, нажав здесь.

Обратный клапан кондиционера и вентилятор

Обратный кондиционер в своей простейшей форме имеет внутри только вентилятор и клапан. Вентилятор втягивает воздух со всего здания, а затем выталкивает его из здания. Заслонка расположена на выходе из корпуса агрегата и закрывается при выключении агрегата.

Это очень простая и типичная вентиляционная установка. Итак, что еще мы можем найти?

Вентиляционная установка Frost Coil

Если вы находитесь в холодной части мира, где температура воздуха достигает точки замерзания или близка к ней. Тогда, вероятно, мы найдем предпусковой подогреватель на входе в воздухозаборник. Обычно это электронагреватель. Когда температура наружного воздуха достигает примерно 6°C (42,8F), включается обогреватель и нагревает воздух, чтобы защитить внутренние компоненты от замерзания. В противном случае нагревательные и охлаждающие змеевики внутри могут замерзнуть и взорваться.

Контроль влажности Блок обработки воздуха

А как насчет контроля влажности? В некоторых зданиях необходимо контролировать влажность воздуха, который они подают в здание. Мы найдем датчик влажности на выходе приточного кондиционера для измерения влажности приточного воздуха, он также будет иметь заданное значение того, сколько влаги должно быть в воздухе по проекту.

Если содержание влаги в воздухе ниже этого значения, нам необходимо ввести влагу в воздух с помощью увлажнителя, обычно это одна из последних вещей в приточно-вытяжной установке. Это устройство обычно либо добавляет пар, либо распыляет водяной туман в воздух. Многие стандартные здания офисного типа в Северной Европе и Северной Америке отключили свои блоки влажности или удалили их для экономии энергии. Хотя они по-прежнему имеют решающее значение для таких мест, как магазины документов и компьютерные классы.

Осушение с помощью охлаждающего змеевика – Как работают кондиционеры

Если воздух слишком влажный, его можно уменьшить с помощью охлаждающего змеевика. Когда воздух попадает на охлаждающий змеевик, холодная поверхность вызывает конденсацию влаги в воздухе и ее вытекание. Под охлаждающим змеевиком вы найдете дренажный поддон для сбора воды и ее слива. Охлаждающий змеевик можно использовать для дальнейшего снижения содержания влаги за счет отвода большего количества тепла, но, конечно, это снизит температуру воздуха ниже заданного значения подачи, если это произойдет, то можно также включить нагревательный змеевик, чтобы снова поднять температуру. это будет работать, хотя это очень энергоемко.

Рекуперация энергии

Циркуляционный змеевик – установка обработки воздуха

Если приточные и вытяжные агрегаты расположены в разных местах, то обычным способом рекуперации части тепловой энергии является использование циркуляционного змеевика. При этом используется змеевик как в подающем, так и в возвратном кондиционере, которые подключаются через трубопровод. Насос обеспечивает циркуляцию воды между ними. Это заберет отработанное тепло из вытяжного агрегата и добавит его к приточному агрегату. Это снизит потребность нагревательного змеевика в тепле, когда температура наружного воздуха ниже заданной температуры приточного воздуха, а температура возвратного воздуха выше заданного значения, в противном случае тепло будет отбрасываться в атмосферу. Поэтому нам понадобится датчик температуры воздуха в возвратном агрегате на входе, и, вероятно, у нас будут датчики температуры воздуха после теплообменника возврата, а также перед входом свежего воздуха. Они будут использоваться для управления насосом, а также для измерения эффективности. Поскольку насос будет потреблять электроэнергию, его включение экономически выгодно только в том случае, если сэкономленной энергии больше, чем потребляет насос.

Воздушный экономайзер AHU

Еще одна очень распространенная версия, с которой мы столкнемся, заключается в том, что воздуховод находится между выхлопом и впуском свежего воздуха. Это позволяет рециркулировать часть отработанного воздуха обратно во впуск свежего воздуха, чтобы компенсировать потребность в нагреве или охлаждении. Это безопасно и полезно для здоровья, но вам нужно убедиться, что выхлопной воздух имеет низкое содержание СО2, поэтому нам нужны датчики СО2, чтобы контролировать это. Если уровень СО2 слишком высок, повторное использование воздуха невозможно, смесительная заслонка закроется, и весь возвратный воздух будет выброшен из здания. В режиме рециркуляции основные впускные и выпускные клапаны не будут полностью закрыты в этой настройке, потому что нам все еще требуется минимальное количество свежего воздуха для входа в здание. Мы можем использовать это зимой, если возвратный воздух теплее наружного воздуха, и мы можем использовать это летом, если возвратный воздух холоднее наружного воздуха, в соответствии с заданной температурой приточного воздуха, поэтому нам также понадобится некоторая температура. датчики на впуске, обратке и сразу после зоны смешения. Некоторым зданиям требуется 100% свежий воздух, поэтому эту стратегию нельзя использовать везде, это диктуется местными законами и правилами.

Тепловое колесо AHU, тепловое колесо

Еще один вариант, с которым мы можем столкнуться, — это тепловое колесо. Это очень распространено в новых компактных кондиционерах. При этом используется большое вращающееся колесо, половина которого находится в потоке отработанного воздуха, а половина — во впуске свежего воздуха.
