Приточная вентиляционная установка что это?

Приточная вентиляционная установка — комплекс оборудования, который обеспечивает приток свежего воздуха в помещение.

Как работает приточная вентиляционная установка?

Принцип работы механический — за нагнетание воздушных масс отвечает вентилятор. Простейшая реализация приточной установки — бесканальная. Вентиляторы монтируются в окнах или стенах для принудительной подачи воздуха. Эта система имеет ряд недостатков: воздух не очищается, не осушается и не согревается. В канальных установках воздух подается в комнаты по вентиляционным каналам и предварительно фильтруется. Опционально можно установить канальные нагреватели, увлажнители и осушители.

Устройство приточной установки и принцип работы

Вентиляционная система — это конструктор, который состоит из ключевых элементов. Ниже рассмотрим из чего состоит приточная установка:

1. Вентилятор, без него не сможет работать ни одна система с механическим приводом. Даже самая простейшая. Достаточно проштробить отверстие в стене, вставить вентилятор, все загерметизировать и подключить в сети — и система будет работать.
2. Воздушный клапан, блокирует проникновение воздуха в систему, когда вентиляция выключена.
3. Фильтры, свежий воздух не значит чистый. Особенно в условиях мегаполиса. Пыль, грязь, выхлопные газы, насекомые и пыльца не должны попадать в помещение. С этой целью устанавливают фильтры.
4. Калориферы (нагреватели и охладители), если за окном -30 (или +30°C), то воздух сначала нужно подогреть или охладить. Иначе в здании будет очень некомфортно и увеличится расход электроэнергии на обогрев или охлаждение помещения. Ранее специалисты инженерной компании QWENT рассказывали для чего нужны калориферы и что это такое.
5. Шумоглушитель, вентиляторы работают громко, и вся система прилично шумит. Не обойтись без шумоглушителя.

Выше перечислены основные компоненты системы. Приточная вентиляция часто совмещается с вытяжной, которая выводит воздух из помещения. Агрегат, который одновременно загоняет и удаляет воздух, называется приточно-вытяжной установкой.

Дополнительные опции

Приточная вентиляционная установка дополнительно оснащается следующими блоками:

1. Канальные нагреватели обеспечивают нагрев воздуха во время его движения по каналу. Приборы разделяют по принципу передачи энергии на электрические (питаются от сети) и водяные (в качестве теплоносителя используется вода).
2. Водяные и фреоновые охладители служат для охлаждения воздушного потока. Во фреоновом канальном охладителе рабочим веществом является фреон. Водяные охладители предназначены как для охлаждения воздуха, так и для его осушки. Хладагент в такой системе – вода, иногда в нее могут добавлять гликоль.
3. Увлажнители и осушители поглощают избытки влаги или дополнительно увлажняют сухой воздух. Без этих приборов невозможен строгий контроль параметров воздухообмена.
4. Рециркуляция или повторное использование отработанного внутреннего воздуха экономит тепловую энергию в холодное время года.
5. Рекуперация — процесс «возврата тепла» из отработанного воздуха и подогрев приточного. Системы вентиляции воздуха с рекуператором востребованы в умеренном и холодном климате. Эффективны при большой разнице температур в помещении и на улице. Снижают энергопотребление отопительных приборов и экономят наши расходы.
6. Автоматическое управление системой позволяет контролировать скорость перемещения воздушных потоков, поддерживать оптимальные параметры микроклимата в соответствии с заданными значениями температуры и влажности. Защищает систему от сбоев и влияния человеческого фактора.

Оснащение приточной установки дополнительными модулями способно увеличить эффективность ее работы, но стоит дополнительных денег.

Типы приточных установок

Далее рассмотрим имеющиеся типа приточных вентиляционных установок подробно.

Наборные установки

Эти агрегаты собираются как конструктор. Детали могут быть разных производителей. Популярность этих устройств вызвана спросом на бюджетное оборудование. В инженерные компании часто обращаются заказчики с просьбой подобрать вариант подешевле. У инженера в этой ситуации один выход — собрать недорогие компоненты в работающую систему. Минус этой установки в ее ненадежности. Завтра может полететь один компонент, послезавтра другой, и никто не понесет ответственности. Ни один производитель не станет гарантировать работу всей системы, где есть лишь часть его компонентов. Проектировщики и монтажники теряют интерес к таким заказам после внесения оплаты и при возникновении сбоев не торопятся устранять причину. Выход один: обращаться к частным подрядчикам и ремонтировать по завышенному ценнику.

Преимущества наборных систем вентиляции:

• низкая цена;
• гибкость при подборе оборудования;
• простой монтаж.

Недостатки наборных систем вентиляции:

• отсутствие гарантий;
• частые отказы оборудования.

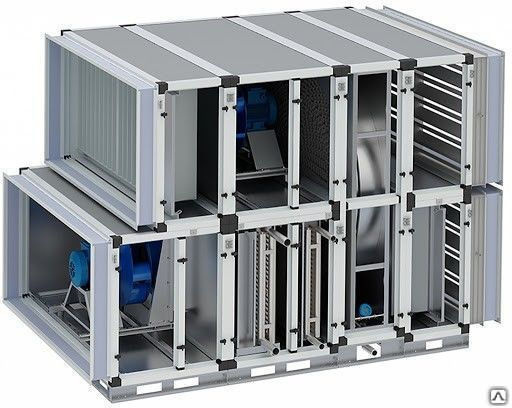

Моноблочные приточные установки

В моноблочной установке все функциональные узлы размещаются в звукоизолированном корпусе на этапе заводской сборки. Производитель дает гарантию на работу всего агрегата. Моноблочная система стоит дороже наборной.

Преимущества моноблочных систем:

• производитель гарантирует качественную работу всей системы в целом, что исключает простои;
• экономия полезного пространства;
• быстрый монтаж, простота эксплуатации и обслуживания.

Недостатки моноблочных систем:

• стоимость выше наборных систем за аналогичные характеристики;
• систему сложно масштабировать.

Что добавляется к приточной установке

Далее рассмотрим перечень дополнительного оборудования, которым может доукомплектовываться приточная установка.

Воздуховоды

Как организовать равномерный воздухообмен в помещении? Недостаточно приточных и вытяжных установок. Нужны воздуховоды, по которым приходит чистый воздух и удаляется грязный. Вентканал — это труба с диффузором или вентиляционной решеткой, которые равномерно распределяют воздух по помещению. Напомним, что специалисты компании QWENT выполняют монтаж воздуховодов вентиляции под ключ.

Клапаны

Воздушные массы движутся по воздуховодам по закону минимального сопротивления. Основной поток уходит в то помещение, куда удобнее попасть. Задача же вентиляционной установки — распределять воздух равномерно. Чтобы регулировать подачу воздуха в помещения по существующим нормам, используется дроссель-клапан. Если система выключена, то попаданию воздуха в комнаты через вытяжку препятствует обратный клапан.

Система автоматики

Сложной системой нужно управлять: открывать и закрывать воздушный клапан при запуске, регулировать скорость вращения вентилятора, подогревать или охлаждать воздух до определенной температуры. С этой целью вентиляция оснащается системой автоматики. Для наборных агрегатов она устанавливается отдельно, а в моноблочных находится внутри корпуса. Все перечисленные выше компоненты представляют собой большую вентиляционную систему — приточную установку с набором дополнительных элементов. Устройства, которые работают как опции, расширяют функционал вентиляционной сети.

Бытовые приточные вентиляционные установки

Для небольшой квартиры достаточно бризера. Прибор стоит недорого, монтируется в стену. Современные модели оборудованы фильтрами и нагревателями. Для больших квартир, коттеджей и загородных домов проектируется и устанавливается канальная система вентиляции.

Приточные установки для коммерческих и производственных помещений

Для коммерческих и производственных помещений единого рецепта не существует. Оптимальное решение подбирается в соответствии с задачами бизнеса, требованиями СНиП и СП и бюджетом заказчика. На объектах можно увидеть моноблочные приточные установки, которые размещаются на крыше. Хороший пример: торговые центры. На небольших производствах и в сфере общепита зачастую используются наборные системы. Эти агрегаты отличаются по мощности, функционалам, габаритам и реализации.

Монтаж приточной вентиляционной установки

Существует несколько локаций и способов размещения приточных установок:

• на крыше — эту локацию выбирают при монтаже вентиляции в крупных торговых и бизнес-центрах, производственных помещениях, административных учреждения, спорткомплексах;
• на стенах — негабаритные агрегаты можно размещать на стене в техническом или подсобном помещении;
• на полу — приточные установки часто устанавливают на полу и в чердачных помещениях.

Места для размещения функциональных блоков продиктованы сложностью и габаритами системы, а также параметрами обслуживаемого помещения.

Этапы монтажа

Монтажные работы на объекте включают несколько этапов:

1. Установка вентиляционного оборудования, приточных, вытяжных установок.
2. Монтаж воздуховодов.
3. Монтаж комплектующих (вентиляционные решетки, система клапанов, нагревательные элементы, фильтры, диффузоры).

Для штатной работы сети собирают шкаф автоматики и управления. Оборудование позволяет запускать и останавливать работу сети, защищать от перегрузок и замыканий, отслеживать параметры микроклимата. После завершения работ по монтажу оборудования и воздуховодов специалисты выполняют подключение к электросети, пусконаладочные работы, вывоз строительного мусора. При необходимости проводится обучение персонала и ответственного сотрудника. Напомним, что компания QWENT осуществляет монтаж систем вентиляции различной сложности.

Как выбрать приточную установку

Самостоятельный выбор приточной установки чреват ошибками. Нужно досконально разбираться в теме бытового и промышленного вентилирования, знать, как организовать техническое решение, понимать принципы воздухообмена и не забыть о требованиях нормативных документов. Мы советуем обращаться в проектную организацию или в компанию, которая реализует системы вентиляции «под ключ».

Ответственный подрядчик предложит несколько вариантов реализации, составит проект, обоснует преимущества того или иного решения. Итоговая цена зависит от разных факторов, которые учитываются на этапе проектирования. Играет роль стоимость оборудования и комплектующих, сложность монтажа, логистика и квалификация персонала.

Вывод

Базовые знания о работе приточных вентиляционных установках помогут принять верное решение при выборе оборудования и подрядчика. Подкованность в этом вопросе убережет от типичных ошибок, неверных расчетов и дорогой реконструкции в будущем. Разобраться в вопросе не так сложно: читайте профильные ресурсы и общайтесь с техническими специалистами, которым доверяете. Помните: недобросовестным подрядчикам сложнее продать свои услуги подготовленным клиентам.

приточная вентиляционная установка | ВентКомфорт. Системы вентиляции и кондиционирования

По способу подачи и забора воздуха различают несколько схем вентиляции: приточная, вытяжная, приточно-вытяжная и система с рекуперацией.

Приточная система вентиляции применяется во избежание попадания загрязненного или холодного воздуха из смежных помещений или с улицы. Приточная установка обычно состоит из воздухозаборного устройства, воздуховодов, калориферов, побудителя движения воздуха, фильтров, увлажнителя-осушителя. При такой системе происходит нагнетание свежего воздуха в помещение с вытеснением уже отработанного. Чаще всего в промышленности используется местная приточная вентиляция. При помощи воздуховодов производится подача воздуха в определенные рабочие места для снижения концентрации вредных веществ.

Фильтры являются главными составляющими, предотвращая попадание частиц в помещение.

С помощью вентилятора подается очищенный воздух и создается необходимое давление. Шумоглушитель сводит к минимуму производимый вентилятором шум.

Приточная вентиляционная система может работать по принципу перемешивания или по принципу вытеснения. В первом случае это более экономичный, но менее эффективный способ.

Для нагревания воздуха система оснащается калорифером, который может быть электрическим или водяным. Наиболее экономична приточная установка с водяным калорифером, который подключается к центральной или автономной системе отопления. Ее преимущество в высокой мощности. Для маленьких помещений лучше электрические приточные установки. Они просты в монтаже и удобны в использовании.

Обычно же используется приточная установка с рекуператором.  Рекуператор представляет собой мембрану, проходя через которую, воздух из помещения оставляет тепло и влагу, которые в свою очередь передаются воздуху снаружи.

Это также экономит электроэнергию. Поступающий и удаляемый воздух не перемешиваются. Когда мощную обогревательную систему установить невозможно, приточная установка с рекуперацией тепла становится идеальным решением. В охлаждаемых помещениях также используется приточная установка с рекуперацией, но обратным способом: подводимому воздуху передается холод отводимого. Коэффициент эффективности рекуператора, который является показателем приточной установки, цена которой на прямую зависит от этого, варьируется от 30% до 90%.

Компактные приточные установки предназначены для небольших помещений и обеспечивают приток, очистку и подогрев воздуха с улицы. Монтаж такого типа установки может производиться как вертикально, так и горизонтально. При встроенной автоматике можно задать желаемую температуру.

Чаще всего приточная вентиляционная установка отличается шумоизолируемой конструкцией и удобной системой замены фильтров.

Можно самим собрать из необходимых элементов, а можно и купить приточную установку уже в готовой комплектации.

Приточки, имея оптимальный набор характеристик, очень просты и удобны в эксплуатации. Чтобы избежать концентрации вредных веществ в атмосфере и обеспечить подачу свежего воздуха круглосуточно для помещения любого размера, есть вариант – приточная установка, стоимость которой зависит от мощности и производительности. Количество поступающего воздуха должно быть эквивалентно количеству удаляемого. Таким образом будет сохранен баланс давления, что скажется положительным образом на самочувствии находящихся внутри людей. Полную консультацию по подбору оптимально подходящего варианта, монтажу и эксплуатации приточных установок всегда можно получить у специалистов.
