Что такое сварка? Подробное объяснение процесса сварки

Сваркой называют соединение или сплавление заготовок с использованием нагрева и/или сжатия, в результате которого заготовки образуют одно целое. Источником тепла при сварке обычно является пламя дуги, образуемой электричеством от источника питания сварки. Сварка на основе дуги называется дуговой сваркой.

Сплавление деталей происходит исключительно за счет тепла, выделяемого дугой, которое сплавляет вместе сварочные детали. Этот метод можно использовать, например, при сварке TIG.

Обычно присадочный металл сплавляется в сварной шов (сваривается) либо с помощью механизма подачи проволоки через сварочную горелку (сварка MIG/MAG), либо с помощью подаваемого вручную сварочного электрода. В этом случае присадочный металл должен иметь примерно такую же температуру плавления, что и свариваемый материал.

Перед началом сварки кромкам заготовок придают форму подходящей сварочной кромки, например V-образной канавки. В процессе сварки дуга сплавляет края кромки и присадочный материал, образуя расплавленную сварочную ванну.

Чтобы сварка была долговечной, расплавленная сварочная ванна должна быть защищена от окисления и воздействия окружающего воздуха, например с помощью защитных газов или шлака. Защитный газ подается в расплавленную сварочную ванну с помощью сварочной горелки. Сварочный электрод также покрыт материалом, который образует защитный газ и шлак над расплавленной сварочной ванной.

Чаще всего свариваются металлы, например алюминий, низкоуглеродистая сталь и нержавеющая сталь. Возможна также сварка пластмасс. При сварке пластмасс источником тепла является горячий воздух или электрический резистор.

Сварочная дуга

Сварочная дуга, необходимая для сварки, представляет собой электрический разряд между сварочным электродом и заготовкой. Дуга возникает, когда между деталями генерируется достаточно сильный импульс напряжения. При сварке TIG это может быть достигнуто с помощью триггерного зажигания или удара сварочного электрода по сварочному материалу (контактное зажигание).

Таким образом напряжение разряжается как молния, позволяя электричеству проходить через воздушный зазор, что создает дугу с температурой в несколько тысяч градусов по Цельсию, вплоть до 10 000 °C. Через сварочный электрод проходит постоянный ток от источника сварочного тока к заготовке, поэтому перед началом сварки заготовку необходимо заземлять с помощью заземляющего кабеля в сварочном аппарате.

При сварке MIG/MAG дуга возникает, когда присадочный материал касается поверхности заготовки и возникает короткое замыкание. Затем эффективный ток короткого замыкания плавит конец присадочной проволоки и возникает сварочная дуга. Для получения однородного и прочного шва сварочная дуга должна быть стабильной. Поэтому при сварке MIG/MAG важно, чтобы сварочное напряжение и скорость подачи проволоки соответствовали свариваемым материалам и их толщине.

Кроме того, техника работы сварщика влияет на однородность дуги и, как следствие, на качество сварного шва. Для успешной сварки важны расстояние от углубления между разделанными кромками до сварочного электрода и постоянство скорости перемещения сварочной горелки. Определение правильного напряжения и скорости подачи проволоки — важная составляющая компетенции сварщика.

Однако современные сварочные аппараты выполняют некоторые функции, облегчающие работу сварщика; это, например, сохранение ранее использованных настроек или использование предварительно заданных синергетических кривых, облегчающее настройку параметров сварки для выполнения очередного задания.

Защитный газ ПРИ СВАРКЕ

Защитный газ часто играет важную роль в обеспечении производительности и качества сварки. Как следует из его названия, защитный газ защищает затвердевающий расплавленный сварной шов от окисления, а также от содержащихся в воздухе примесей и влаги, которые могут ослабить коррозионную стойкость шва, привести к образованию пор и снизить прочность шва за счет изменения геометрии соединения. Кроме того, защитный газ охлаждает сварочный пистолет. В качестве компонентов защитного газа чаще всего используются аргон, гелий, углекислый газ и кислород.

Защитный газ может быть инертным или активным. Инертный газ не вступает ни в какие реакции с расплавленным металлом шва, тогда как активный газ принимает участие в процессе сварки, стабилизируя дугу и обеспечивая равномерный перенос материала в сварной шов. Инертный газ используется при сварке методом MIG (дуговая сварка металлическим электродом в среде инертного газа), а активный газ — при сварке MAG (дуговая сварка металлическим электродом в среде активного газа).

Примером инертного газа является аргон, который не вступает в реакцию с расплавленным сварным швом. Это наиболее часто используемый защитный газ при сварке TIG. Углекислый газ и кислород вступают в реакцию с расплавленным сварным швом, как это происходит и со смесью углекислого газа и аргона.

Гелий (He) также является инертным защитным газом. Гелий и смеси гелия с аргоном используются при сварке методами TIG и MIG. Гелий обеспечивает лучшее проплавление кромок и более высокую скорость сварки по сравнению с аргоном.

Углекислый газ (CO2) и кислород (O2) — активные газы, используемые в качестве так называемого окисляющего компонента для стабилизации дуги и для обеспечения равномерного переноса материала при сварке методом MAG. Доля этих газообразных компонентов в составе защитного газа определяется типом стали.

Нормы и стандарты сварки

К процессам сварки, а также к конструкции и характеристикам сварочных аппаратов и источников питания применяются несколько международных стандартов и норм. Они содержат определения, инструкции и ограничения, касающиеся методик и конструкций аппаратов и направленные на повышение безопасности процессов, а также на обеспечение качества продукции.

Например, существует общий стандарт на сварочные аппараты дуговой сварки IEC 60974-1, тогда как технические условия на поставку, типы изделий, размеры, допуски и маркировку содержатся в стандарте SFS-EN 759.

Безопасность при сварке

Со сваркой связаны несколько факторов риска. Дуга излучает чрезвычайно яркий свет и ультрафиолетовое излучение, которое может привести к поражению глаз. Брызги расплавленного металла и искры могут обжечь кожу и вызвать пожар, а дым и пары, образующиеся при сварке, могут представлять опасность при вдыхании.

Однако этих опасностей можно избежать путем надлежащей подготовки и использования соответствующих средств защиты.

Противопожарная защита предусматривает заблаговременную проверку участка, где будет производиться сварка; с этого участка должны быть удалены легковоспламеняющиеся материалы. Кроме того, должна быть обеспечена постоянная доступность средств пожаротушения. Посторонние лица не должны допускаться в опасную зону.

Глаза, уши и кожу необходимо защищать с помощью соответствующих средств защиты. Сварочная маска со светозащитным экраном защищает глаза, волосы и уши. Кожаные сварочные перчатки и комплект прочной, невоспламеняющейся одежды защищает руки и тело от искр и тепла.

Воздействия дыма и паров, выделяющихся при сварке, можно избежать с помощью достаточно интенсивной вентиляции на рабочем месте.

Узнать больше о безопасности при сварке

Методы сварки

Возможна классификация методов сварки по способу достижения необходимого для сварки нагрева и по способу подачи присадочного материала в зону шва. Используемый метод сварки выбирается в зависимости от типа подлежащих сварке материалов и их толщины, а также от требуемой эффективности производства и желаемого визуального качества сварного шва.

Наиболее широко используемые методы сварки — сварка MIG/MAG, сварка TIG, а также электродная сварка (ручная дуговая сварка металлическим электродом). Самым старым, наиболее известным и все еще наиболее распространенным является метод ручной дуговой сварки покрытым электродом (MMA), который обычно используется при выполнении монтажных работ в производственных помещениях и на открытых площадках; он позволяет производить сварку в труднодоступных местах.

Более медленный метод TIG дает возможность получать сварные соединения чрезвычайно высокого качества, поэтому он используется для выполнения швов, которые будут на виду или требуют особой точности.

MIG/MAG — универсальный метод сварки, при котором не нужно отдельно подавать присадочный материал в расплавленный шов. Вместо этого проволока проходит прямо в расплавленный шов через сварочный пистолет, окруженный защитным газом.

Для особых нужд имеются также и другие методы сварки, например лазерная, плазменная, точечная, дуговая сварка под флюсом, ультразвуковая сварка и сварка трением.

классификация и характеристика способов сварки

Сварочное соединение считается одним из самых прочных, поэтому используется в строительстве, изготовлении техники и других областях. Но видов сварки существует несколько. Принцип действия везде один — разогрев двух сторон металла до перемешивания состава, чтобы получилась общая молекулярная решетка. Достигается это разными методами. Рассмотрим, какие бывают виды сварки металлов, чтобы лучше ориентироваться при выборе сварочного оборудования.

В этой статье:

• Термитная сварка
• Электродуговая контактная сварка
• Газопламенная сварка
• Электрошлаковая сварка
• Плазменная сварка
• Термомеханический класс сварки

Термитная сварка

Соединение металлов осуществляется путем разогрева кромок при помощи термита.

Это специальный порошок, состоящий из мелкой фракции алюминия и железной окалины. Вместо алюминия допустимо применение в составе магния.

Суть термитной сварки состоит в сведении двух сторон изделия, между которыми предусматривается зазор. Концы помещаются в огнеупорную форму, изолирующую металл от внешней среды и задающую ширину и высоту сварочного соединения. К форме подведен бункер (тигль) с термитным порошком.

Стороны изделия предварительно разогревают. Обычно используют пропано-кислородное или керосино-кислородное пламя. После этого термит поджигают в бункере пламенем или запалом и накрывают крышкой. Одновременно открывают подачу из бункера снизу в зону стыковки.

Жидкий металл заливает форму и расплавляет собой окончательно кромки. Происходит сваривание сторон. Затем выжидают, пока изделие не остынет, и убирают форму. На поверхности возможны неровности, наплывы, поэтому может потребоваться механическая обработка.

Термическая сварка применяется для соединения:

рельс;

труб;

контуров заземления;

наплавки металлов;

заполнения трещин.

Подходит для сварки углеродистых сталей и чугуна толщиной 10-15 см. В миниатюрном варианте таким методом сплавляют кабеля и провода. Технология позволяет соединять металлы большого сечения в труднодоступных местах, экономит время. Но швы получаются очень грубыми и нуждаются в шлифовке, поэтому для фасадной части изделий не подходят.

Чаще всего при помощи термитной сварки ремонтируют железнодорожные пути. Соединения выполняют по ГОСТ Р 57179-2016, а стыки обозначаются аббревиатурой «ССР» — «стыковое соединение рельсов».

Электродуговая контактная сварка

Сварка электрической дугой является одной из самых распространенных, поскольку подходит для соединения большинства типов металлов и проста в реализации. Все подвиды электродуговой сварки имеют общий принцип — задействуется ток с пониженным напряжением (для безопасности сварщика) и повышенной силой (для расплавления металла).

Между положительным и отрицательным концами, подключенными к источнику тока, при касании, возбуждается электрическая дуга. Если удерживать зазор между полюсами в 3-5 мм, дуга горит стабильно и выделяет температуру до 5000º С. Этого достаточно, чтобы плавить кромки основного металла. Способ защиты сварочной ванны и заполнение стыка осуществляются по-разному, от чего электродуговая контактная сварка делится на несколько разновидностей.

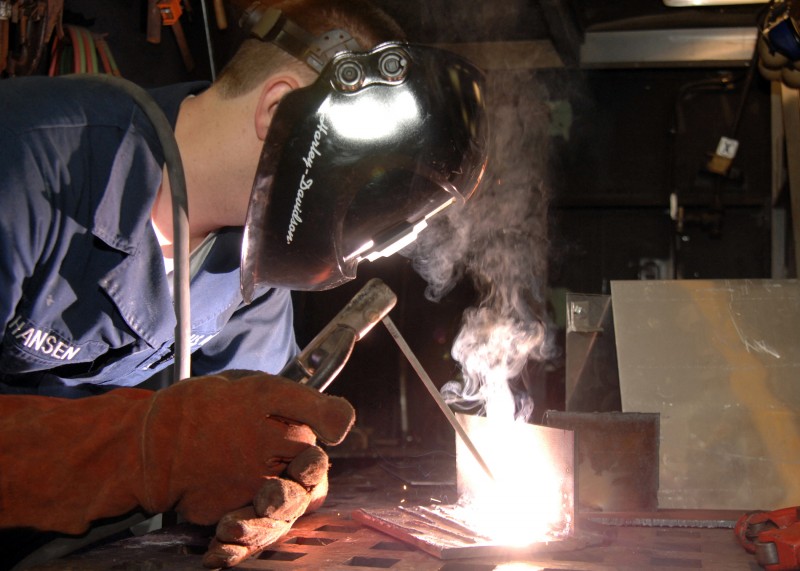

Ручная дуговая сварка (ММА, РДС)

После остывания соединения на поверхности образуется шлаковая корка. Она удаляется шлакоотделителем и шов осматривается на предмет дефектов. Выполняется ММА сварка на переменном или постоянном токе, для чего задействуются трансформаторы или инверторы, выпрямители.

При помощи ручной дуговой сварки (РДС) можно соединять:

мало- и высокоуглеродистые стали;

чугун;

нержавеющую сталь;

алюминий.

Для создания однородного шва используются электроды с аналогичным составом стержня. Сварка возможна во всех пространственных положениях, но отличается низкой производительностью. Возможно сваривание сторон толщиной до 30 мм с глубокой разделкой кромок.

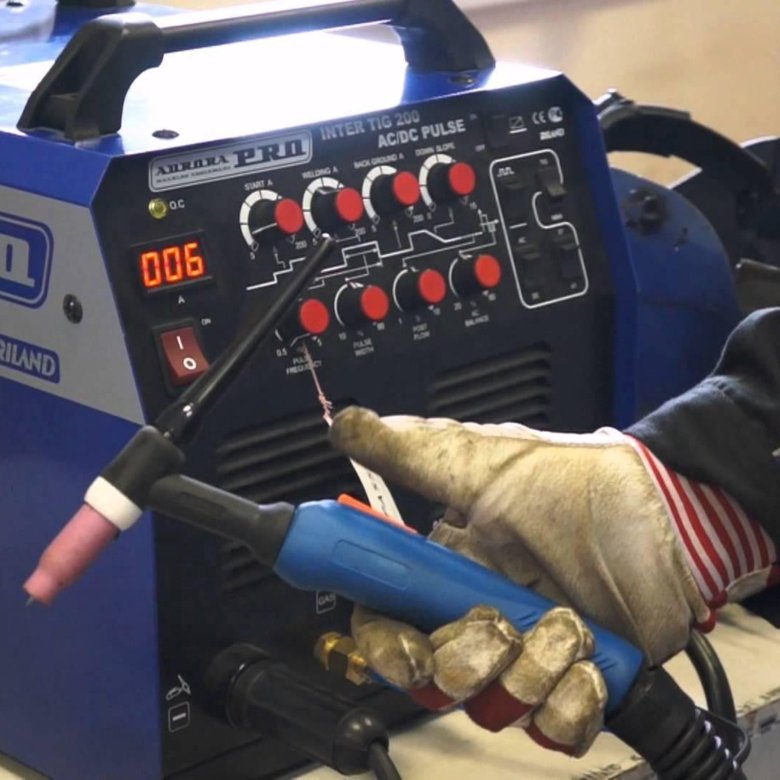

Аргоновая сварка (TIG)

Аргоновой сваркой соединяют:

черные металлы;

легированные стали;

алюминий;

титан;

медь.

Аргоно-дуговая сварка обеспечивает высокое качество проплавления и универсальна по свариваемым материалам. Возможна на переменном или постоянном токе, швы не нуждаются в зачистке, но стоят аппараты для TIG сварки дороже, чем для ММА.

Сварка полуавтоматом (MIG/MAG)

Полуавтоматы бывают моноблочными и с раздельным исполнением источника тока и подающего механизма. Есть оборудование с жидкостным и водяным охлаждением. Максимальная сила тока возможна до 500 А. Благодаря полуавтоматической сварке швы качественные, аккуратные, не нуждаются в зачистке, а скорость выполнения высокая. При установке соответствующей проволоки, MIG сваркой соединяют:

черные металлы;

легированную сталь;

алюминий.

Существует разновидность полуавтоматической сварки без газа. Тогда сварочная ванна защищается газом от порошка, расположенного в полой части проволоки. Порошковая проволока позволяет выполнять соединение металлов, не используя громоздкий баллон, что упрощает транспортировку. Но качество швов порошковой проволокой значительно проигрывает сварке в газовой среде, поэтому подходит только для неответственных изделий или применения в полевых условиях, труднодоступных местах.

Сварка под флюсом

Газопламенная сварка

Ведется при помощи пламени от горелки. Для создания пламени используется ацетилен или пропан (в качестве горючего газа) и кислород (для увеличения мощности пламени). Температура факела достигает 2800-3100º С, что позволяет плавить кромки металла. Для заполнения сварочной ванны используется присадочная проволока, подающаяся свободной рукой сварщика.

Газовой сваркой чаще всего соединяют черные металлы, трубы, латают емкости. Энергонезависимость разрешает применять сварку в полевых условиях, на крышах, в тоннелях, подвалах. Подключение к баллонам выполняется через редукторы с манометрами. У кислородного редуктора манометров два — высокого и низкого давления. Потребуются дополнительные комплектующие (шланги, мундштуки, ниппели), чтобы все соединить в одну систему.

Горелки рабочей части и диаметру сопла:

Для сварки труб используют небольшие модели с длиной 40 см.

Для разогрева битума при укладке рубероида нужны длинные версии до 90 см.

Ювелирная сварка выполняется маленькими горелками длиной 16 см.

Электрошлаковая сварка

Суть электрошлаковой сварки заключается в соединении двух сторон металла за счет тепла, выделяемого шлаковой ванной. Для этого зону стыковки заполняют токопроводящим флюсом. К нему подводится сварочный электрод (проволока), который разогревает флюс, образуя жидкий шлак. Электрод продолжает проводить ток, будучи погруженным в сварочную шлаковую ванну.

Метод бездуговой. Температура повышается и кромки металла сплавляются между собой.

Диапазон толщины свариваемых металлов таким методом составляет 20-3000 мм. Шлаковой сваркой можно соединять:

алюминий;

никель;

медь;

жаропрочные стали;

титан.

Задействуется технология в химической промышленности, машиностроении, кораблестроении, авиационной промышленности.

Плазменная сварка

Для расплавления кромок и присадочного металла используется плазма. Оборудование состоит из источника постоянного тока, газового аргонового баллона, плазмотрона. Для отвода лишнего тепла от сопла плазмотрона (горелки), нередко предусматривается водяное охлаждение.

Газ подается в плазмотрон и нагревается электрической дугой. Благодаря этому он увеличивается в объеме до 100 раз. За счет теплового расширения он начинает истекать из сопла на высокой скорости. Это и есть плазма. Ее температура составляет 30 000º С, что превосходит характеристики других методов сварки.

По реализации технологии возможно два варианта:

горение плазменной дуги между плазмотроном и изделием;

горение дуги между двумя неплавящимися электродами плазмотрона и выдувание плазмы газовой струей.

При помощи плазменной сварки соединяют металлы толщиной до 9 мм во всех пространственных положениях. Метод подходит для сваривания:

молибдена;

вольфрама;

никеля — тех металлов, которые соединить другим способом невозможно из-за высокой температуры плавления.

Термомеханический класс сварки

Все перечисленные выше виды сварки относятся к термическому классу. В них соединение сторон осуществляется за счет высокой температуры, вырабатываемой дугой, пламенем или прохождением тока.

Существует еще термомеханический класс, где воздействие теплом комбинируется с давлением или прижатием. К таким видам сварки относятся: контактная стыковая, газопрессовая, диффузионная. Кромки металла разогреваются прохождением тока, за счет возросшего сопротивления в зоне контакта двух сторон, а затем дополнительно сдавливаются для лучшего соединения. Это образует сплошной, прочный шов. Нагрев может быть местным или общим. Метод применяется при выпуске металлопроката, кузнечной продукции, сборки конструкций.

Источник видео: FUBAG

Ответы на вопросы: какие виды сварки бывают: способы и классификации

Какой вид сварки легче всего освоить?

СкрытьПодробнее

Легче всего научиться варить полуавтоматом. Проволока подается автоматически, вылет электрода постоянный, хорошо видно сварочную ванну (нет шлака).

Какой аппарат купить для гаража, дачи?

СкрытьПодробнее

Зависит от будущих решаемых задач. Для сварки мангала, калитки — хватит простого ММА инвертора. Чтобы варить двери, ворота, теплицы — купите полуавтомат MIG. Если предстоит работать с нержавейкой или алюминием, используйте инвертор TIG AC/DC.

Существуют ли универсальные аппараты?

СкрытьПодробнее

Да, есть сварочное оборудование 2 в 1 или 3 в 1. В них сочетается ММА с MIG или TIG, или все три режима сразу. Купив такой аппарат, можно легко переключаться с одной задачи по сварке на другую.

Чем газовая сварка пропаном отличается от сварки ацетиленом?

СкрытьПодробнее

По принципу выполнения — ничем. По характеристикам — у ацетилена температура факела достигает 3100 градусов, а у пропана — 2800º С. Если предстоит варить толстые металлы 4-5 мм — используйте ацетилен. Для сварки тонких трубок больше подойдет пропан

Взаимозаменяемы ли пропановая и ацетиленовые горелки?

СкрытьПодробнее

Нет! У них разная форма мундштуков.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Вернуться к списку

Что такое сварка? — Полное руководство

Люди обычно используют слово «сварка», не понимая, что оно означает. Да, основное значение этого слова относится к соединению металлических частей вместе, но это гораздо больше.

Итак, что такое сварка?

Сварка — это важная деятельность, связанная со строительством, которая обычно используется для соединения материалов друг с другом посредством применения тепла. Это производственный процесс, который включает использование тепла, давления или того и другого для сплавления двух частей.

Содержание

Основы сварки

• Подайте заявку на получение степени сварщика в NEIT!

  Загрузка…

Хотя приведенное выше определение может показаться простым, сварка — это далеко не просто. Взгляните на некоторые из основных принципов сварки:

• Сварка предполагает высокий уровень квалификации и практические знания таких предметов, как физика, химия и металлургия.
• Сварка обычно выполняется на металлах, но также используется для сплавления деревянных или термопластичных деталей.
• Готовое соединение представляет собой сварное соединение или сварное соединение.
• Сплавленные детали являются основным материалом, а материал, используемый для образования этого сварного соединения, является присадочным материалом.
• Сварка включает соединение материалов одного и того же типа (металла и металла или дерева и дерева) с помощью тепловой сварки, сварки давлением или того и другого.
• Сварщики добавляют металл в сварной шов, чтобы укрепить его, а защитный газ, такой как двуокись углерода, защищает шов от загрязнения природными элементами.
• Различные металлы реагируют по-разному, в зависимости от их физических, механических и химических свойств.
• Тепло может изменить прочность, пластичность и ковкость металла. Сварка может выпрямить деформированный кусок металла при достаточном нагреве.
• Сварка включает в себя нагрев и охлаждение металла — никакой другой химической реакции не происходит. Однако сварной шов становится слабым, если кислород вступает в реакцию с расплавленным металлом. Использование защитных газов вокруг сварочной ванны предотвращает повреждение соединения кислородом и другими загрязняющими веществами.
• Высокая температура может изменить кристаллическую структуру и ослабить любой металл.

Преимущества сварки

Сварка предлагает ряд преимуществ, в том числе следующие:

• Этот метод создает неразъемный шов и отлично подходит для сплавления двух материалов.
• Использование правильного присадочного металла обеспечивает прочность и долговечность сварных соединений.
• С точки зрения затрат этот метод достаточно экономичен с точки зрения материалов, изготовления и оборудования.
• Этот процесс является универсальным и гибким – его можно использовать как внутри помещений, так и снаружи.
• Сварные соединения хорошо выглядят, гладкие и полированные.
• Один из самых быстрых способов по скорости изготовления.

Как работает сварка?

Сварочный пистолет или горелка плавит определенную часть основного металла. Этот процесс, проводимый с использованием высокой температуры (обычно с добавлением наполнителя), создает ванну расплавленного металла, так что к ней можно легко присоединить новую металлическую деталь. Вместо тепла для сварки металлов также используется давление (сварка давлением) в зависимости от типа и толщины материала.

• Сварка металла: В большинстве случаев совместное использование давления и тепла на основном материале обеспечивает быструю и эффективную сварку металла. Как упоминалось выше, защитный газ защищает расплавленный металл или сварочную ванну от загрязнения или окисления.
• Сварка пластмасс: При сварке пластмасс сначала подготавливают поверхности, а затем применяют тепло и давление. После этого материалы охлаждают.
• Сварка древесины: Сварка древесины включает в себя воздействие на материалы давлением перед использованием того же тепла, которое создает линейное движение трения.

Типы и процессы сварки

Процесс сварки зависит от материала. Если вы хотите стать профессиональным сварщиком, вы должны хорошо понимать все различные процессы.

К наиболее популярным типам сварочных процессов относятся:

Ручная сварка (SMAW)

Дуговая сварка защитным металлом (SMAW), чаще называемая электродуговой сваркой, включает использование сварочных стержней или стержней. Стержень состоит из присадочного материала и флюса (которые обеспечивают процесс сварки и защищают сварной шов). Этот тип сварки, используемый в строительстве, судостроении, ремонте в полевых условиях, горнодобывающей промышленности, производстве и аэрокосмической отрасли, доступен по цене.

Газовая дуговая сварка металлическим электродом (GMAW)

В процессе дуговой сварки металлическим газом, также называемом сваркой в ​​среде инертного газа (MIG), используется сварочный пистолет, через который проходит электродная проволока. В результате возникает электрическая дуга, которая производит тепло, необходимое для сварки. Он также создает защитный газ, который защищает сварной шов.

Этот метод, используемый в производственных, автомобильных, промышленных и строительных процессах, прост и эффективен.

Дуговая сварка порошковой проволокой (FCAW)

Как и сварка MIG, FCAW отлично подходит для наружных сварочных работ и общего ремонта. Этот метод находит свое применение в промышленной сварке, производстве, ремонте трубопроводов, судостроении и производстве. Разница между MIG и FCAW заключается в том, что в последнем используется трубчатая присадочная проволока, содержащая флюс.

Сварка вольфрамовым электродом в среде инертного газа (сварка ВИГ)

Этот особый тип сварки использует неплавящийся электрод, состоящий из вольфрама, для создания дуги. Среди самых популярных видов сварки сварка TIG позволяет получить чистый, гладкий и высококачественный шов. В таких отраслях, как искусство, автомобильная и аэрокосмическая, используется дуговая сварка вольфрамовым электродом.

Дуговая сварка под флюсом (SAW)

SAW — это метод сварки, в котором используется флюс, но он отличается от FCAW, поскольку процесс происходит под слоем гранулированного флюса. Это один из самых безопасных видов сварки, поскольку он создает меньше сварочного дыма и ультрафиолетового излучения. SAW является предпочтительным методом сварки в судостроении, промышленном производстве и строительстве конструкций.

Гипербарическая сварка

Этот процесс используется сварщиками под водой. В методе мокрой сварки используется электродуговая сварка, при которой флюс образует пузырьки, которые действуют как щит, предотвращающий поражение сварщика электрическим током.

Некоторые другие важные и часто используемые процессы и методы сварки включают:

• gas welding
• plasma arc welding
• electroslag welding
• electrogas welding
• oxyacetylene welding (gas welding)
• atomic hydrogen welding (AHW)
• carbon arc welding (CAW)
• электронно-лучевая сварка (EBW)
• электронно-лучевая сварка
• точечная сварка
• шовная сварка
• сварка пайкой
• сварка растворителем
• контактная сварка

Помимо этого, лазерная сварка, взрыв и вибрация являются некоторыми другими (довольно экстремальными) процессами, используемыми для сплавления металлов.

Сварочное оборудование

Сварка — это специализированная работа, требующая наличия различных необходимых инструментов, включая (но не ограничиваясь) следующее оборудование:

• Welding gun
• Welding torch
• Wire brush
• Chipping slag hammer
• Angle grinder
• Tape measure
• Welding magnets
• Soapstone marker
• Pliers
• C- зажимы
• Очистители наконечников электродов
• Кремневые бойки
• Долото
• Отвертки
• Заряженный электрод
• Подача проволоки и электродов

Сварка может быть опасной работой, если вы не используете защитное снаряжение. Сварщики должны использовать на рабочем месте следующее защитное оборудование:

• Защитные очки
• Сварочный шлем
• Сварочные перчатки
• Термостойкий жилет
• Обувь из кожи
Беруши

Описание сварных соединений

В зависимости от того, к какой конфигурации соединения стремятся сварщики, существуют различные типы сварных соединений:

Стыковое соединение

Универсальное и распространенное сварочное соединение, при котором две металлические детали помещаются вместе в одной плоскости, сваривая боковые стороны каждой детали.

Тройник

Это соединение состоит из двух частей, пересекающихся под углом 90 градусов, образующих Т-образную форму. Вы также можете создать соединение, приварив трубу или трубу к основному металлу.

Угловое соединение

Как следует из названия, угловой шов сходится в углу, образуя L-образную форму.

Соединение внахлестку

Используется для листового металла, это соединение состоит из двух кусков металла, расположенных друг над другом для создания соединения внахлестку.

Краевое соединение

Известный тем, что он выдерживает силу и давление лучше, чем любое другое соединение, краевое соединение предполагает соединение металлических поверхностей вместе для обеспечения ровных краев.

Как стать сварщиком

Полноценная программа по технологии сварочного машиностроения может позволить вам стать профессиональным сварщиком со всеми необходимыми навыками и квалификацией.

New England Tech предлагает программу Associate in Science in Welding Engineering Technology, которая обеспечивает идеальное сочетание академической и лабораторной среды. Программа поможет вам понять теоретические и практические аспекты технологии сварки.

Ознакомьтесь с нашими сварочными технологиями

С акцентом на такие методы сварки, как кислородно-ацетиленовая и воздушно-дуговая резка, пайка, SMAW, GMAW, FCAW, GTAW и установка трубопроводов, эта программа по технологиям сварки помогает начинающим сварщикам пройти практическое обучение в реальных условиях. Помимо этих предметов, вы также пройдете курсы по:

• Процедуры и политика промышленной безопасности OSHA
• Металлургия
• Проектирование конструкций
• Чтение чертежей
• Компьютерное проектирование и черчение (CADD)
• Разрушающий и неразрушающий контроль
• Прецизионные измерения

После успешного завершения этой программы (которую вы можете пройти всего за 18 месяцев) вы сможете начать свою карьеру и занимать различные должности, такие как:

• Техник-сварщик
• Сварщик на производстве
• Техник-технолог
• Quality control engineering technician
• CADD designer/technician
• Welding industry salesman
• Materials testing technician
• Underwater welder
• Aluminum welder
• Fabrication welder
• Maintenance welder
• Sub arc оператор
• Слесарь-слесарь
• Слесарь-сборщик металлоконструкций

Ускорьте свою карьеру в области сварки и получите преимущество в одной из лучших школ сварки в Соединенных Штатах — запишитесь на нашу программу получения степени младшего специалиста в области инженерных технологий сварки прямо сейчас!

Думаете о карьере сварщика? Заполните эту простую форму, чтобы получить больше информации о том, как вы можете достичь своих карьерных целей в Технологическом институте Новой Англии. Кроме того, вы также можете позвонить нам по телефону 401-467-7744 или 800-736-7744, чтобы поговорить с нашими академическими консультантами.

Часто задаваемые вопросы

Почему мы свариваем?

Сварка — это удобный способ соединения металлов без использования клея, гвоздей или других плавких материалов. Сварка является не только более быстрым и эффективным методом соединения материалов, но и достаточно экономичным и надежным (по сравнению с другими методами).

Для сплавления тяжелых металлов в таких отраслях промышленности или применения, как аэрокосмическая, оборонная, судостроительная, горнодобывающая, автомобильная, нефтегазовая и промышленное производство, предпочтительным методом является сварка.

Сколько зарабатывает сварщик в час?

По данным Бюро статистики труда США, средняя заработная плата сварщиков (специалистов по сварке, пайке и пайке) составляет 42 490 долларов в год или 20,43 доллара в час.

Какие сварочные работы оплачиваются более 100 тысяч в год?

Сварщик-ядерщик, сварщик военной поддержки или сварщик под водой может зарабатывать более 100 тысяч в год. Но, как и в случае с любой карьерой, чем больше вы приобретаете опыта в этой области, тем больше вы зарабатываете. В то время как сварщики начального уровня могут не зарабатывать более 100 тысяч в год, при должном опыте, опыте и навыках вы можете рассчитывать на то, что подниметесь по профессиональной лестнице и увидите соответствующий рост своей зарплаты.

Какой газ используется при сварке?

Наиболее распространенные газы, которые сварщики используют в процессах сварки и резки, включают:

• Углекислый газ, аргон и гелий (защитные газы)
• Ацетилен, пропан и бутан (топливные газы)

Сварочные процессы и информация о различных типах сварных швов

Поиск программ для специалистов по сварке

Получите информацию о программах для специалистов по сварке, введя свой почтовый индекс и запросив регистрационную информацию.

Сварка — это не что иное, как искусство соединения металлов. Для сравнения: дерево скрепляют гвоздями, кирпичи скрепляют раствором; металл соединяется сваркой! Что делает сварку таким важным делом, так это то, что от нее зависит мировая инфраструктура! Все, к чему вы прикасаетесь каждый день, сделано из металла, скорее всего, сварено в той или иной форме. Это одна из самых ценных технологий, сыгравших огромную роль в промышленной революции и являющаяся основой мировых вооруженных сил.

Современная сварка состоит из трех основных компонентов, необходимых для соединения металлов:

1. Источник электроэнергии для создания дуги.
2. Некоторая форма экранирования для защиты сварного шва от воздуха.
3. Присадочный материал для заполнения сварного шва.

Эти три компонента работают вместе следующим образом:

1. Зона сварки должна быть защищена от окружающего воздуха. Это важно, потому что кислород и другие газы в воздухе делают сварные швы хрупкими и пористыми.
2. Электричество для создания дуги. Электрическая дуга плавит металл за доли секунды и достаточно горяча, чтобы расплавить любой известный металл!
3. Добавлен присадочный металл… , благодаря которому два куска металла становятся одним.

Сварка электродом

Сварка электродом — это сленговый термин, обычно используемый для дуговой сварки в защитном металле или «SMAW». Сварка стержнем является наиболее простым и распространенным типом используемых сварочных процессов. Это также первый процесс, которому обучают в любой школе сварщиков. Stick — это самый беспроблемный из всех сварочных процессов, и он является фундаментальной основой для всех навыков, необходимых для обучения сварке!

Сварочные аппараты для электродуговой сварки состоят из четырех основных компонентов:

1. Провод заземления или зажим
2. Сварочный свинец или жало
3. Источник постоянного тока
4. Электрод или сварочный пруток для сварки

Процесс прост! Заземляющий зажим крепится к свариваемому объекту или металлу. Затем в сварочный провод или жало вставляется электрод. Наконец, блок питания включается и требует от пользователя только удара по металлу, чтобы зажечь его. Как только это будет сделано. дуга загорается, и электрод начинает гореть. Это создает защитный газ и осаждает металл в свариваемом соединении. Шлак с электрода необходимо очистить или сколоть, как только сварка закончена.

Сварка ВИГ

Сварка ВИГ также является сленговым термином, обычно используемым для дуговой сварки вольфрамовым электродом в газе или «GTAW». Сварка TIG также называется сваркой HeliArc. Сварка TIG является наиболее сложным процессом для изучения и наиболее универсальным, когда речь идет о различных металлах. Этот процесс медленный, но при правильном выполнении он обеспечивает сварку высочайшего качества! Сварка TIG в основном используется для критических сварных соединений, сварки металлов, отличных от обычной стали, и там, где необходимы точные, небольшие сварные швы.

Аппараты для сварки TIG состоят из шести основных компонентов:

Источник питания с постоянной силой тока (во многих случаях это источник питания для дуговой сварки).

Заземляющий провод или зажим.

Сварочный провод или горелка TIG.

Неплавящийся вольфрамовый электрод для создания дуги (вольфрамовый электрод не добавляется к сварному шву).

Защитный газ для защиты зоны сварки от воздуха (обычно чистый аргон).

Присадочную проволоку добавить в сварной шов с другой стороны.

Оборудование для сварки TIG сильно различается по функциям. Самые простые сварочные аппараты TIG представляют собой источник питания для сварочных аппаратов Stick с горелкой TIG, прикрепленной к сварочному проводу, а другой шланг подключается к баллону с аргоном. Именно так крупнейшие оборонные подрядчики и инжиниринговые компании устанавливают там аппараты для сварки труб методом TIG. Принцип работы этого процесса прост. Сначала зажим заземления прикрепляется к свариваемому металлу, вольфрамовый электрод вставляется в горелку TIG, включается газ аргон, и теперь горелка подает аргон через горелку, включается источник питания, и теперь все, что нужно, это поцарапать вольфрам, чтобы зажечь дугу. Как только дуга загорается, вольфрам просто создает дугу и начинает плавить металл, после чего вы просто добавляете присадочную проволоку в соединение другой рукой.

Сварка МИГ

Сварка МИГ — это сленговый термин, обозначающий сварку металлов в инертном газе, правильное название — дуговая сварка металлическим газом или «GMAW», и профсоюзы также часто называют ее «сваркой проволочным колесом». Сварка MIG обычно используется в магазинах и на заводах. Это высокопроизводительный сварочный процесс, который в основном используется внутри помещений.

Сварочные аппараты MIG состоят из пяти основных компонентов.

• Источник постоянного напряжения.
• Подача проволоки для подачи присадочной проволоки через сварочный кабель к горелке MIG.
• Заземляющий провод или зажим.
• Сварочный провод или горелка MIG.
• Защитный газ для защиты зоны сварки от воздуха.

Сварка МИГ не так проста, когда дело доходит до настройки оборудования, но требует гораздо меньше навыков, чем сварка электродом. Сварка MIG работает следующим образом: вы прикрепляете зажим заземления к рабочему месту, затем включаете источник питания и, наконец, необходимо включить защитный газ. После этого необходимо установить напряжение, скорость подачи проволоки, исчисляемую в IPM (дюймах в минуту), и расход защитного газа, исчисляемую в CFH (кубических футах в час). Затем просто нажмите на спусковой крючок, и горелка MIG начнет подавать защитный газ и проволоку к сварному шву. Как только проволока попадает в сварной шов, начинается дуга, проволока плавится и начинает заполнять шов.

Дуговая сварка порошковой проволокой

Дуговая сварка порошковой проволокой «FCAW» — это не что иное, как другая сварочная проволока или электрод для сварщика MIG! Проволока FCAW представляет собой полую или трубчатую проволоку, внутри которой находится флюс, обеспечивающий защиту от воздуха при сварке. Это помогает сварщику MIG сваривать в ветреную погоду и увеличивает количество свариваемых швов в час. Порошковый флюс внутри также имеет смешанный металл, что увеличивает скорость наплавки.

FCAW — самый быстрый из всех процессов ручной сварки. Провод FCAW бывает двух типов:

Самоэкранирующий — Самоэкранирующий провод — это именно то, что нужно! Внутри него достаточно флюса, поэтому нет необходимости в другом источнике защиты.
