Погреб из бетонных колец своими руками – как сделать монтаж, вентиляцию и гидроизоляцию сооружения

Содержание:

Преимущества и недостатки использования круглых бетонных колец для строительства погреба
Какие железобетонные кольца могут использоваться для строительства погреба
Как сделать заглубленный погреб из ЖБ-колец
Внутренняя отделка погреба
Монтаж погреба из бетонных колец на площадках с высоким уровнем подземных вод
Обустройство вентиляции в погребе из бетонных колец
Гидроизоляционные мероприятия
Вопросы-ответы

Погреб – сооружение, необходимое для длительного хранения овощей и заготовок на зиму. Существует несколько вариантов его строительства – монолитное бетонирование, кладка из кирпича или шлакоблока, использование б/у железобетонных плит. Один из способов — быстрый и несложный в реализации – строительство своими руками погреба из бетонных колец. Для этой цели используют ЖБИ диаметром 2,0 или 2,5 м. Их расположение может быть вертикальным или горизонтальным. Подвал может представлять собой отдельное строение или располагаться под домом или другой хозяйственной постройкой.

Преимущества и недостатки использования круглых бетонных колец для строительства погреба

Этот вариант становится все более популярным среди частных застройщиков, благодаря ряду преимуществ, среди которых:

Относительно простой монтаж. Не требуется сооружение фундамента и укрепление стенок погреба. Строительством может заниматься человек, не владеющий специальными строительными навыками.
Прочность. ЖБ-кольца, изготовленные в заводских условиях способом полусухого вибропрессования, устойчивы к давлению грунта.
Долговечность. Эксплуатационный период такого сооружения – 20 лет и более.

Этот способ строительства подвала имеет несколько недостатков и ограничений, о которых застройщик должен знать заранее:

Большая масса железобетонных колец, требующая привлечения специальной техники при проведении погрузочно-разгрузочных и монтажных работ.
Стеновое кольцо высотой 90 см весит почти 1,5 тонны.
Бетон плохо переносит резкие ударные нагрузки, поэтому при проведении всех монтажных работ необходимо соблюдать осторожность, иначе на поверхности могут появиться сколы и трещины.
Для защиты конструкции от влаги, низких температур, проникновения из грунта токсичных веществ необходимо проведение гидро- и теплоизоляционных мероприятий. Даже при низком расположении подземных вод во время дождей и таяния снега бетон без гидроизоляции будет сыреть и во внутреннем пространстве появится избыточная влажность, приводящая к образованию плесени.

Какие железобетонные кольца могут использоваться для строительства погреба

При сооружении погреба можно использовать ЖБ-кольца стандартные или имеющие пазо-гребневое замковое соединение. Стандартные изделия соединяются между собой с помощью цементно-песчаного раствора и металлических элементов. ЖБ-кольца с пазо-гребневым соединением более устойчивы к сезонным подвижкам грунта, по сравнению со стандартными конструкциями с ровным краем, и в такой конструкции легче герметизировать швы.

ЖБ-кольца могут располагаться в грунте вертикально (стандартный вариант) или горизонтально. Для вертикально расположенной конструкции лучше выбирать ЖБИ диаметром 2,5 м, поскольку после установки полок перемещаться в более тесном помещении будет затруднительно. Количество колец должно быть таким, чтобы в подвале можно было свободно стоять и над головой оставался зазор 10-20 см.

Для организации дна колодца можно приобрести отдельно бетонное дно или монолитную конструкцию – стеновое кольцо с днищем. Крышку можно приобрести готовую, но она неудобна в использовании из-за малого диаметра люка (70-80 см).

Как сделать заглубленный погреб из ЖБ-колец

Перед началом сооружения подвала рассчитывают необходимое количество материалов, закупают их и арендуют технику, необходимую для рытья котлована и опускания в него колец.

Подготовка котлована

Яму копают на полную глубину колодца. Ее диаметр должен быть больше диаметра железобетонных колец, что позволит без проблем устанавливать элементы конструкции на место.

Спуск колец в подготовленный котлован

Перед монтажом ЖБ-колец на дне формируют подготовительную подушку из песчаного и щебневого слоев. После трамбовки их заливают цементно-песчаным раствором. Процесс строительства можно упростить с помощью монолитной конструкции стенка+дно, поскольку в этом случае заливка цементно-песчаной стяжки не понадобится.

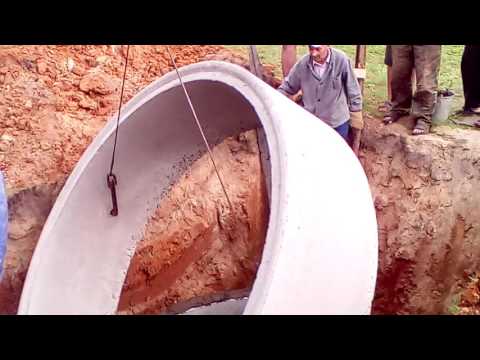

Кольца опускаются в котлован с помощью спецтехники или лебедки, установленной на треноге. Это мероприятие нужно проводить очень аккуратно, чтобы не повредить бетонную поверхность. Перед монтажом верхнего ЖБ-кольца торцы нижнего очищают от загрязнений и накладывают на него цементно-песчаный раствор. После монтажа всех ЖБ-колец швы снова тщательно промазывают раствором.

Для удобного спуска в подвал устанавливают металлическую лестницу. Крышку погреба покупают в готовом виде или отливают самостоятельно. Для ее гидроизоляции используют битумную мастику, которой промазывают поверхность плиты и лаза в два слоя.

Обратная засыпка

Пространство между наружной поверхностью колец и стенками котлована засыпают грунтом, перемешанным с обломками кирпичей и небольшими камнями.

Внутренняя отделка погреба

Если кольца были установлены непосредственно на грунт, пол можно оставить земляным. Этот вариант подходит только для участков с низким уровнем подземных вод. Для упрочнения пола в грунт втрамбовывают битый кирпич, перемешанный с глиной.

При высоком уровне грунтовых вод рекомендуется земляной пол залить бетоном. Для этого укладывают слои щебня и песка с послойной трамбовкой. В утрамбованном виде толщина каждого слоя должна быть равна примерно 100 мм. На подушку укладывают пленку, а затем – армирующую сетку. Конструкцию заливают бетонной смесью. Наиболее рациональный способ – использование ЖБ-кольца с дном.

Обустройство полок усложняется круглой поверхностью стен. Самый удобный вариант – приобретение готовых радиусных деревянных или металлических стеллажей. На полки припасы укладывают в контейнерах или без упаковки.

Монтаж погреба из бетонных колец на площадках с высоким уровнем подземных вод

На участках с высоким расположением грунтовых вод монтируют вертикальные мелкозаглубленные колодцы. ЖБ-кольца закапывают на глубину, на которой подземные воды отсутствуют. Выступающую часть теплоизолируют, для этой цели чаще всего используют пенополистирольные плиты, которые сверху обсыпают грунтом. Окантовку над входом делают монолитной бетонной или выложенной из кирпича. Над колодцем можно сделать декоративный шалаш.

Еще один вариант для участков с высоким положением подземных вод – горизонтальная укладка ЖБ-колец – незаглубленная или мелкозаглубленная. Глубина котлована – от 50 см.

Основанием горизонтально расположенного колодца служит фундаментная железобетонная плита толщиной 100 мм, которая должна выступать на 20-30 см с каждой стороны колодезной конструкции. На уплотненный грунт насыпают 2-3 щебневых слоя толщиной по 5 см с послойной трамбовкой, а затем песчаный слой толщиной 10 см с последующим уплотнением. На подготовленную подушку расстилают гидроизолирующую пленку, на которую устанавливают опалубку. В опалубку укладывают плоский каркас из арматурных стержней диаметром 10 мм, уложенных с шагом в 20 см. В центре предусматривают углубление для удобного расположения колец, ограниченное досками, которые при бетонировании будут служить опалубкой.

После затвердевания бетонного фундамента на него закатывают ЖБ-кольца, стыки между которым заделывают цементно-песчаным раствором. Задняя стенка – из кольца с дном или заложенная кирпичом. Конструкцию засыпают грунтом. Передняя стенка должна быть тщательно утепленной.

Обустройство вентиляции в погребе из бетонных колец

Обеспечить нормальные условия хранения продуктовых запасов позволяет устройство эффективной приточно-вытяжной системы. С этой целью в противоположных углах помещения располагают две трубы – приточную и вытяжную.

Приточную трубу размещают на высоте 40-50 см от пола. Ее выводят через стену или через крышу. Нижний конец приточной трубы размещают ниже потолка на 10-15 см. Она устанавливается строго вертикально и возвышается над крышкой погреба на 1 метр и более. Верхний край защищают сеткой или устанавливают на него дефлектор, улучшающий тягу.

Гидроизоляционные мероприятия

Бетон – материал, требующий защиты от влаги. Гидроизоляция может быть внутренней и наружной. Внутренняя гидроизоляция чаще всего заключается в нанесении цементно-песчаного раствора на стыки между ЖБ-кольцами. Для наружной гидроизоляции используют рулонные или обмазочные средства гидроизоляционной защиты.

Вопросы-ответы

Какие самые эффективные средства наружной гидроизоляции ЖБ-колец?

Перед установкой наружную поверхность колец рекомендуется обработать обмазочной гидроизоляцией – битумной мастикой или пропиткой глубокого проникновения типа «Пенетрон».

Нужно ли герметизировать цементно-песчаным раствором стыки между ЖБ-кольцами с замковым соединением «гребень-паз»?

Да, нужно. На замковый элемент нижнего кольца укладывают немного цементно-песчаного раствора. После монтажа верхнего ЖБ-кольца лишний раствор удаляют.

Какой вариант монтажа колец в котлован самый быстрый и удобный?

Самый удобный способ – найти компанию, которая выполняет комплекс работ: доставляет ЖБ-кольца и сразу устанавливает их в подготовленный котлован.

Погреб из бетонных колец + фото

Содержание

Особенности сооружения крышки
Заливка перекрытия погреба
Горизонтальный погреб
Создание вентиляции

Погреб является помещением, в которое можно складировать заготовки на зиму. Такое сооружение является оптимальным вариантом при хранении овощей и закруток на территории дачного участка. Существует множество материалов, которые выбираются при создании помещений для хранения зимних запасов. Обычно используют кирпич и бетон. Однако для экономии времени и сил можно сделать погреб из бетонных колец. Такой вариант также позволит сэкономить средства. Не придется покупать цемент и сопутствующие материалы.

Особенности сооружения крышки

Крышку погреба часто покупают готовой. Можно выбрать плиту, оборудованную люком. Однако не каждый люк погреба обладает достаточными размерами. Стандартные изделия выполняются около 70-80 см. В такое отверстие пролезть с грузом довольно сложно. Именно поэтому такой вариант выбирается далеко не всеми.

При необходимости оборудовать квадратный лаз перекрытие погреба можно выполнить своими руками. Для этой задачи необходимо сварить металлический каркас из уголков. Его следует выполнить таким образом, чтобы в конструкцию было удобно монтировать опалубку. Уголок должен иметь размеры 40*40*4 мм. Опалубка выполняется несъемной. Она также будет служить потолком погреба. Для этой детали лучше использовать плиты ДСП.

На полученную опалубку необходимо уложить металлическую арматуру из прутьев. Поскольку размеры бетонной плиты должны быть небольшими, уголок станет хорошим амортизатором. Для прутьев необходимо взять прутья сечением 8-10 мм. Из них вяжется каркас арматуры. Шаг между прутьями должен составлять 15 см.

Через крышку необходимо провести вентиляционные трубы. Поскольку объем погреба небольшой, можно установить только 1 трубу. Затем необходимо завес и провода для освещения, а затем поместить их в гофрированный шланг. Закладные необходимо хорошо зафиксировать.

Заливка перекрытия погреба

На следующем этапе необходимо соорудить опалубку для перекрытия погреба. Для нее понадобится вырезать металлическую полосу шириной 10 см. Лучше использовать сталь толщиной 3 мм. Затем полосу устанавливают по краям перекрытия. Для этого потребуется закрепить ее снаружи металлическими штырями и кирпичами. Внутри перекрытия для защиты люка устанавливают опалубку из досок.

При заливке плиты необходимо использовать бетон марки М200. Раствор заливают по краю металлической полосы. Бетон обычно изготавливается своими руками. Для этого понадобится приобрести портландцемент высокого качества М400. Для приготовления раствора необходимо взять 1 часть цемента, 5 частей щебня и 3 части песка. Щебень следует выбирать средней фракции.

Как только бетон приобретет 50% прочности, можно начать обустройство входа в погреб. Если температура воздуха на улице будет держаться на отметке +20 градусов, раствор будет застывать около недели. Вход в подвал выстраивается из кирпича. Его поднимают до необходимого уровня.

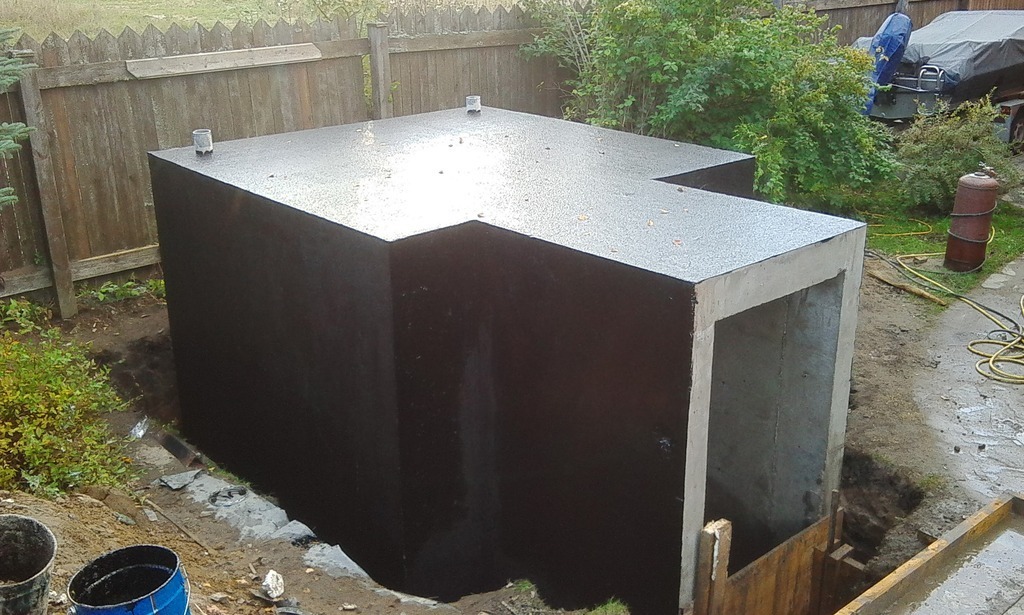

Затем выполняется гидроизоляция крышки погреба. Плиту следует промазать битумной мастикой. После этого можно начинать обустройство погреба изнутри. Сначала нужно заняться полом. Нередко его оставляют земляным. Этот вариант больше подходит для участков с невысоким уровнем почвенных вод. В пол необходимо вбить кирпичную крошку, а сверху уложить глину. После трамбовки пол получается довольно неплохим.

Другой вариант – создать бетонное основание погреба. Для этого сначала потребуется засыпать слой щебня. Сверху засыпается песок. Затем следует уложить гидроизолирующую пленку. На нее монтируют арматурный каркас, а затем – заливают бетон. Существует еще один вариант – устанавливается кольцо с уже готовым дном. При выборе такого решения намокания погреба можно избежать.

Даже при установке бетонного кольца с дном при близком расположении грунтовых вод его необходимо снаружи обмазать гидроизоляцией. Популярным и эффективным материалом является битумная мастика. Кроме того, особое внимание уделяется герметизации стыков стен погреба.

Лучше выбирать или заливать кольца с замками. На торец нижнего элемента помещается небольшое количество бетонного раствора. После установки верхнего кольца выдавившийся бетон убирают. Спустя несколько недель швы промазывают мастикой.

Не на каждом участке можно заглубить погреб на 2 м и не встретиться с грунтовыми водами. На некоторых территориях можно найти грунтовые воды уже на глубине 60-80 см. При таких условиях погреб выполняется мелкозаглубленным. Конструкция монтируется на ту глубину, где нет почвенных вод. Верхняя часть при этом надежно теплоизолируется.

Для надежного отведения воды от погреба следует соорудить вокруг него защитную гильзу из щебня. Поверх обваловки засыпается дерн.

Однако при таком устройстве погреба следует учесть, что крышка может смотреться не очень привлекательно. При этом помещение будет недостаточно утеплено. Чтобы решить эти проблемы, понадобится сделать двойную крышку. Для этого потребуется сделать окантовку входа из кирпичной кладки. Нижняя дверь будет сделана из дерева и утеплена с использованием ЭППС. Вторая выполняется металлической. Ее оборудуют замками.

Можно выбрать и другой вариант. Выполнить над входом в погреб малогабаритную постройку. Она может быть замаскирована под шалаш или небольшой сарай. Такая конструкция надежно закроет вход погреба от осадков.

Многие владельцы загородных участков высаживают на обвалке погреба цветы или выполняют водопад. Такие дизайнерские решения отличаются оригинальностью и простотой реализации. При этом погреб становиться незаметным.

Однако при таком выполнении погреба появляется ряд недостатков. К примеру, залезать в него будет довольно сложно. Это обусловлено вертикальным расположением колец. Чтобы избежать таких проблем, можно выбрать другой вариант сооружения – горизонтальный погреб. При этом комфорт выполняемых работ повышается.

Горизонтальный погреб

Такой погреб является незаглубленным. Конструкция горизонтального типа представляет собой наземное строение. Она отлично подойдет для территорий с высоким уровнем подземных вод. Для сооружения погреба сначала необходимо выкопать небольшой котлован. Его не стоит делать глубже полуметра.

В котловане устраивается фундамент. Его сооружают из плиты толщиной 10 см. основание должно быть больше погреба на 30 см с каждой стороны. Перед его выполнением грунт необходимо тщательно утрамбовать. Затем следует засыпать щебень (15 см). Работа выполняется послойно – по 5 см каждый слой. После этого следует засыпать 10 см песка. Сверху расстилают пленку, а затем устанавливают арматурный каркас.

Центр основания необходимо подготовить для монтажа бетонного кольца. Поле схватывания бетона закатывают кольца. Заднее кольцо обычно подбирается с готовым дном. При его отсутствии стенка выполняется из кирпича. Сооружая кладку, следует позаботиться о выводе вентиляции. Отверстие для притока свежего воздуха следует выполнить на противоположной стороне погреба – около двери.

Соединение фрагментов осуществляется с использованием строительных скоб. Стыки заделывают бетоном. После монтажа колец их необходимо засыпать слоем грунта. В результате работ на участке образуется небольшое возвышение.

После этого остается провести установку дверей и заложить все промежутки, которые остались в конструкции. На входе необходимо установить деревянные бруски, на которые впоследствии будет крепиться дверь. Все промежутки, которые останутся, следует заделать кирпичом. Переднюю стенку следует укрепить изнутри.

Создание вентиляции

Чтобы припасы на зиму хорошо сохранились, следует правильно организовать вентиляцию. Если воздух будет активно перемещаться по погребу, влажность будет сохраняться на оптимальном уровне. Существует 2 способа выполнения вентиляции:

с 1 трубой – такая вентиляция является приточно-вытяжной;
с 2 трубами – система подачи и вывода воздуха такого типа оборудуется в помещениях среднего и большого размера.

Для эффективного функционирования вентиляции следует установить 2 трубы. Одна будет приточной, другая – вытяжной. Их необходимо развести по стоящим друг против друга углам погреба. Приточную трубу монтируют в 40 см от пола помещения. Ее выводят до уровня крыши. Вытяжную трубу следует установить под самым потолком. Ее выводят строго вверх.

По какому принципу работает эта вентиляция? За счет разницы температур, а также силы ветра застоявшийся воздух вытягивается наружу, а свежий поступает в помещение. В системе вентиляции при этом создается естественная тяга.

Над крышей также образуется перепад давления. Это обусловлено тем, что вытяжную трубу поднимают над крышей. На место воздуха, который удаляется из погреба, поступает свежий. Такой процесс происходит практически постоянно.

Чтобы защитить приточную вентиляционную трубу от грызунов и мусора, следует закрыть ее металлической сеткой. При строительстве погреба небольшого размера можно установить в нем всего 1 трубу.

В этом случае воздух будет то вытягиваться, то поступать в помещение.

Как видно, сооружение погреба с использование бетонных колец является достаточно простым. Однако стоит учесть особенности грунта и условий эксплуатации помещения.
