Для чего нужен направляющий профиль? Отличие от стоечного -Советы по ремонту и выбору строительных материалов
Чтобы сократить время ремонтных работ, денежные средства и создать крепкую стяжку стен и потолка в помещении, рекомендовано использовать конструкции из гипсокартона. Этот материал экологически чистый, влагостойкий, труднопроходимый при открытом пламени, легкий. Вместе с ним получаются идеально ровные поверхности, которые не надо перед финишной покрытием отделывать специальными составами.
Гипсокартон крепится к стене с помощью конкреции из металлических профилей. Этом одет сделать даже не профессионал, и при этом строительного мусора будет совсем немного, работы пройдут быстро, не надо будет ждать пока что-то высохнет, как в случае мокрой стяжки. Это популярный и относительно недорогой способ отделки помещений, изменений интерьера для непрофессионалов, достаточно ознакомиться с мастер-классами и строго следовать технологии. Ведь от соблюдения всех правил зависит крепость и долговечность конструкции.
Только следует разобраться чем отличается профиль стоечный от направляющего.
Разница между стоечным и направляющим профилями
Чтобы ремонтные работы проходили гладко, перед покупкой всего необходимого стоит ознакомиться с тем, что такое стоечные и направляющие профили.
Стойки представляют собой абсолютно ровную основу, или спинку, по краям перпендикулярно две боковые загнутые полки, шириной 5 см. Они предназначены для удобства прокладки различных коммуникаций.
Теперь разберем, для чего направляющий профиль. Он является по сути основой стоек, прокладывается между ними. Выглядит направляющий профиль практически как и стойки. В нем уже есть отверстия под дюбели.

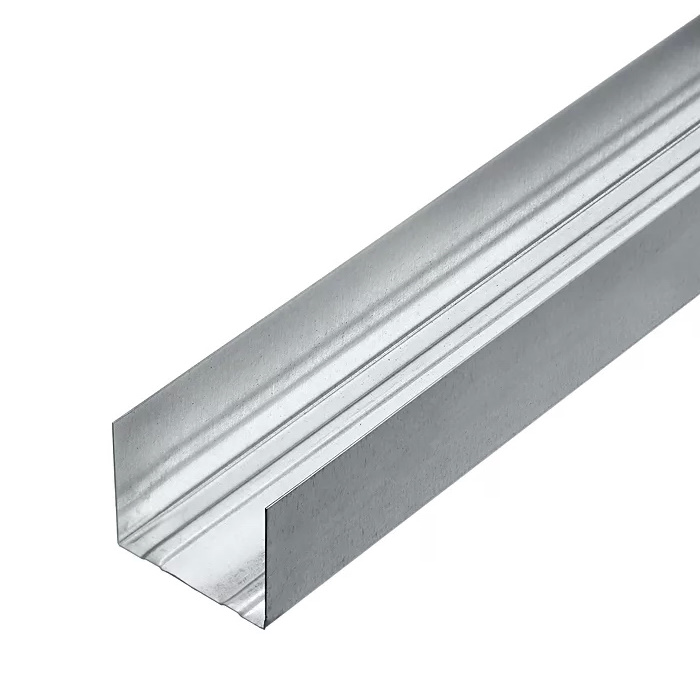

Направляющий профиль
Перед тем как закреплять гипсокартон на стене или потолке нужно соорудить конструкцию из металлических профилей. Перед началом работ нужно ознакомиться со всеми мелочами монтажа. Так, например, придя в магазин строительных материалов, можно наткнуться на различные виды металлических реек и скрепляющий материалов.
Если выбрать неправильный, то возможно и обрушении конструкции при неправильной эксплуатации.
Сам гипсокартон к стене без металлопрофиля невозможно закрепить. И тогда не получится добиться желаемого результата, выравнивания стен и потолков. Это возможно только с возведением конструкции. Таким образом, думая о долговечности проводимых работ и монтажа, не стоит использовать деревянные балки. Ведь они подвержены повреждениям, быстрому износу, гниению. Спустя совсем недолгое время все придётся повторить.
Кроме того, дерево не выдерживает влагу и нашествия вредителей в независимости от того, были ли проведены дополнительные обработки от данных недугов. А это может быть опасно для жизни. Ничего подобного не возникнет с металлическими профилями. Они гораздо дороже предыдущих, но вместе с этим срок эксплуатации возрастает в несколько раз. Металл, из которого производятся рейки для данных конструкций, не может быть подвержен влаге, огню, вредителям. Конструкция из данного строительного материала абсолютно прочная и надёжная, однако, если технология установки соблюдена в точности.
Также для установки профилей из металла не надо обрабатывать специально стены. Можно просто снять старые обои. На маркировке профиля может быть написано ПС или ПП, что значит основной профиль, который используют для больших нагрузок. И есть ПН, направляющий. Горизонтальные рейки с возможностью скрепления с вертикальным профилем. Направляющий профиль нужен в качестве основы каркаса для гипсокартона.
Они есть как для стен так и для потолка. При покупке важно их не перепутать. Так потолочные основные или направляющие виды нужны для закрепления по периметру и основной конструкции соответственно. Вертикальные рейки для стен — это стоечные, а основа — направляющие рейки.
Хоть и сама технология не такая сложная для проведения самостоятельных ремонтных работ, все-таки не стоит пренебрегать некоторыми советами профессионалов. Например, после установки каждой рейки следует проверять ее ровность относительно других и поверхности.
И тогда не будет перекосов, искривлений, что может стать опасным для Вашей жизни. Они просто не выдержать нагрузки. Ведь известно, что правильно прикрученный профиль способен выдержать вес среднестатического человека. Таким образом, можно проверить качество собственных работ.
В первую очередь для качественной установки надо приобрести специальный инструмент для разрезания профиля, ножницы по металлу. Крепежи должны быть строго подобраны. А перед началом монтажа на полу надо закрепить профиль полу сантиметре от стены, чтобы от него уже делать отметки на стене для последующих стоек. Тоже самое делают и направляющими для потолка.
Направляющие рейки возможно будет закрепить только в том случае, если стоечные смонтированы без единой ошибки. Не забывайте с помощью уровня проверять точность, проводимых Вами работ. А когда основополагающие профили на месте, можно уже и основной каркас сооружать:
- крепятся опоры или подвесы;
- далее в них крепятся стоечные профили;
- резать направляющие нужно соответственно с выбранным шагом стоечных профилей;
- перед монтирование направляющих, закрепляются крабы на стоечные рейки;
- и далее прикручиваются отрезки профилей.
Статьи » Как выбрать профиль для гипсокартона?
В последнее время очень популярным материалом при строительстве и ремонте внутри помещений стал гипсокартон (ГКЛ). Описание преимуществ работы с этим материалом не входит в цель данной статьи, стоит лишь отметить, что с помощью ГКЛ можно воплотить самые смелые дизайнерские решения от сложных перегородок со всевозможными формами проемов до многоуровневых потолков.
Понятно, что такие конструкции не могут быть созданы без специальной крепежной системы – легкой и в то же время прочной, к которой и крепятся листы гипсокартона.
Все разновидности профилей изготавливают из специальной стальной ленты толщиной 0,35÷0,6мм с обязательным оцинкованным покрытием с целью противостояния агрессивным средам.
Стандартно в продаже присутствует одна длина – 3000мм, однако на самом деле завод-изготовитель выпускает профиля длиной от 2500 до 6000мм и наша компания под заказ может привезти изделия нестандартных размеров.

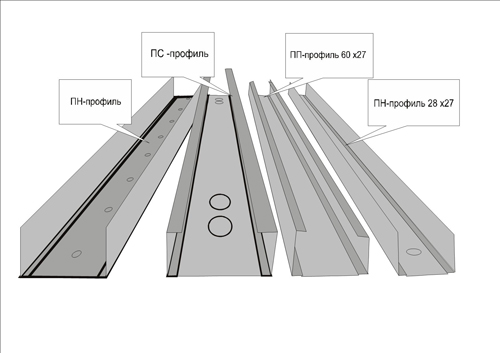

Все профиля для каркасов под обшивку гипсокартоном можно свести к 4 основным видам: направляющий (маркировка ПН), потолочный направляющий (ППН), потолочный (ПП) и стоечный (ПС). А теперь поподробнее о них.
Профиль направляющий (ПН)
ПН профиль имеет П-образную форму и, как следует из названия, предназначен для того, чтобы служить направляющим (как бы своеобразным рельсом) для стоечного профиля. Применяется при изготовлении каркасов стен и перегородок. Размеры: высота 40 мм, ширина 50, 75, 100 мм в зависимости от запланированной толщины стены. Соответственно маркируется – ПН 50х40, ПН 75х40, ПН 100х40. ПН-профиль монтируется в паре с соответствующим по размеру ПС-профилем- ПС 50х50, ПС 75х50, ПС 100х50.
Профиль стоечный (ПС)
ПС-профиль так же имеет П-образную форму, но в отличие от направляющего профиля имеет загнутые полочки. Этот вид профиля является основным элементом при изготовлении каркаса стен и перегородок и служит в качестве вертикальной стойки каркаса к которой и крепятся листы ГКЛ.
Стоечный профиль закрепляется в направляющий профиль соответствующего размера. Размеры: глубина 50мм и ширина 50,75,100 мм. Его маркировка — ПС 50х50, ПС 75х50, ПС 100х50.
На спинке у стоечного профиля есть специальные продольные бороздки по всей своей длине. Как правило, их всего три: средняя служит для удобства стыковки листов ГКЛ и если профиль выставлен строго по вертикали, то и листы будут ложиться ровно, без перекосов относительно этой бороздки. Боковые бороздки могут служить ориентиром для вкручивания шурупов. Кроме того бороздки придают профилю дополнительную жесткость, что в итоге приводит к усилению всей конструкции.
Чтобы правильно подобрать размер профиля для устройства перегородки, необходимо учитывать её высоту (чем выше, тем шире и, соответственно, прочнее должен быть профиль) и эксплуатационные характеристики (например, какой толщины будет утеплитель или сколько слоев ГКЛ будет использоваться на перегородке).
Профиль потолочный (ПП)
ПП профиль по форме схож со стоечным.
У него так же есть загнутые полочки и бороздки на спинке. Размеры потолочного профиля: глубина 27мм и ширина 60мм. Маркируется он как ПП 60х27. Как следует из названия, этот профиль предназначен для изготовления подвесных потолков, в том числе многоуровневых. Однако на практике этот профиль часто используют для облицовки стен с целью съэкономить закрываемое гипсокартоном пространство.
Профиль потолочный направляющий (ППН)
ППН профиль аналогичен ПН профилю, его размеры – глубина 28мм, ширина 27мм и маркируется он как ПНП 27х28 или ПНП 28х27. Профиль потолочный направляющий составляет пару профилю потолочному ПП 60х27 и служит в качестве направляющей при его монтаже.
Строительный рынок предлагает еще одну пару потолочных профилей для ГКЛ – это профиль ПП 50х17 и ППН 20х20. Иногда продавцы называют профиль ПП профилем ПС, но это не влияет на его функционал и служит он для совсем тонких и легких конструкций. Главное при выборе смотреть на размеры и выбирать «парные».
Крепление всех видов гипсопрофилей происходит с помощью специальных подвесов. Но это уже совсем другая тема.
Профилированный рельс + зубчатая рейка = комплексное решение
Даниэль Коллинз 1 комментарий
Профилированные линейные направляющие обычно используются в сочетании с приводной системой, такой как ремень или шарико-винтовая передача, для обеспечения жесткого и точного движения. Когда спецификация требует чрезвычайно большого хода и высокой силы тяги, предпочтительным приводным механизмом обычно является система с реечной передачей. К счастью для инженеров-конструкторов и машиностроителей, несколько производителей линейных направляющих предлагают профилированные рельсовые направляющие со встроенными реечными узлами. Объединение функций привода и направляющей в один механизм дает несколько преимуществ, не последним из которых является простота сборки. Но интегрированные профилированные реечные системы имеют и другие преимущества.
Изображение предоставлено Bosch Rexroth Corporation
Конструкция и преимущества
Линейные направляющие включают зубчатые рейки одним из двух способов: с зубьями шестерни, выточенными непосредственно на профилированном рельсе, или с зубчатой рейкой, предназначенной для установки рельса непосредственно на рейку. В то время как интегрированная конструкция является более компактной и обеспечивает самую простую сборку, преимущество наличия зубчатой рейки и профилированного рельса по отдельности заключается в том, что компоненты могут быть заменены независимо друг от друга, если один из них поврежден. Это сокращает время и стоимость ремонта, а также упрощает хранение запасных частей.
Сборка THK GSR-R представляет собой профилированный рельс с зубчатой рейкой, нарезанной непосредственно на структуру рельса, что обеспечивает чрезвычайно компактную конструкцию.
Изображение предоставлено: THK Co., Ltd.
В большинстве сборок профильных рельсовых реек и шестерен используются винтовые зубья, которые работают с меньшим шумом и имеют более высокую грузоподъемность. Однако некоторые производители предлагают прямозубые шестерни, которые требуют меньше смазки и проще в установке. Независимо от конструкции зубьев, практически все профилированные реечно-шестеренные узлы изготавливаются с углом зацепления 20 градусов. Угол давления, как поясняет производитель зубчатых колес Boston Gear, представляет собой «угол в делительной точке между линией давления, перпендикулярной поверхности зуба, и плоскостью, касательной к делительной поверхности». Угол давления важен, потому что он влияет на грузоподъемность, шум и люфт зубчатого колеса. Угол давления 20 градусов выбран из-за его высокой грузоподъемности.
Интегрированные профилированные узлы зубчатой рейки и шестерни обычно проектируются с углом давления 20 градусов.Изображение предоставлено: Boston Gear
Соображения по размеру и выбору
Как и для других приводных устройств, ключевым элементом определения размера реечной системы является проверка того, что передаваемый крутящий момент не превышает максимально допустимый крутящий момент, который основан на конструкция шестерни, твердость и прочность рейки, а также шаг зубьев.
Также важно учитывать отклонение шага, которое влияет на точность позиционирования.
Изображение предоставлено: Schneeberger AG
В дополнение к компактной конструкции и простой сборке еще одним значительным преимуществом встроенных профилированных зубчатых реечных устройств является возможность достижения практически неограниченной длины хода. И профилированные рельсы, и зубчатые рейки могут состоять из нескольких секций, точно соединенных между собой, поэтому соединение отрезков интегрированных рельсов и зубчатых реек является эффективным и относительно простым способом достижения больших длин пути. Кроме того, на одной стойке можно использовать несколько шестерен, чтобы обеспечить независимое перемещение нескольких заготовок, роботов или инструментов.
Зубчатые рейки известны своей способностью выдерживать умеренное количество мусора и жидкостей, но их открытая конструкция делает их восприимчивыми к загрязнению, поэтому для чрезвычайно суровых условий следует учитывать монтажную ориентацию (т.
е. монтаж узла на боку или вверх ногами). . Кроме того, во многих случаях узел можно установить над рабочей зоной, что ограничивает воздействие мусора и жидкостей.
Наиболее распространенные области применения интегрированных профилированных рельсов и зубчатых реек связаны с погрузочно-разгрузочными работами или транспортировкой на большие расстояния. Одним из примеров является независимое размещение нескольких сварочных роботов на автомобильной сборочной линии. Другие примеры включают упаковочное оборудование и обрабатывающие центры с чрезвычайно длинным ходом.
Автор изображения: Schneeberger AG
Рубрики: Шариковые и роликовые направляющие, Линейные приводы (все), Линейные приводы (все), Реечный привод + шестерня, Наборы реек + шестерня, Направляющие + направляющие (все) С меткой: Bosch Rexroth, Boston Gear, Schneeberger, THK
Линейная направляющая с круглым или профильным рельсом?
В этой статье мы расскажем, как выбрать линейную направляющую для вашего приложения и среды.
Линдси Бримейдж и Эрик Шульц | Томсон Индастриз
Ян Миллер | Motion Industries Canada
Разработчики систем линейного перемещения часто взвешивают все за и против круглых и профильных (также известных как квадратные) линейных направляющих. При попытке определить, какую технологию внедрить, в игру вступает множество соображений; это только усугубляется, когда беспокойство вызывают экстремальные условия окружающей среды. Слишком часто выбор технологии линейных направляющих делается на поздних этапах проектирования и основывается на предположениях. Время, затраченное на детальный анализ, может отличить простую конструкцию от сложной, влияя на производительность, время сборки и общую стоимость.
Выбор круглых или профильных (квадратных) рельсов может повлиять на стоимость, производительность и долговечность в зависимости от применения. Изображение предоставлено Thomson Industries Круглые и профильные направляющие часто функционально взаимозаменяемы, но даже внутри этих категорий существуют заметные различия.
Правильный выбор для вашего приложения может дать значительные преимущества в стоимости, производительности и долговечности. В этой статье обсуждается, как эти различия проявляются в приложениях, осложненных экстремальными условиями окружающей среды. Будут обсуждаться вопросы выхода жидкости или твердых частиц, экстремальных температур, коррозии, ударов и вибрации.
Перед рассмотрением этих усложняющих факторов важно помнить о преимуществах и недостатках как круглых, так и профильных линейных направляющих в нетребовательных условиях. Понимание этих технологий и того, как их лучше всего применить к приложению, всегда является первым шагом в хорошей практике проектирования.
Круглые направляющие для щадящих установок Круглые направляющие являются более старой из двух технологий и существуют уже около 80 лет. Как правило, наиболее экономичный вариант (относительно стоимости комплектующих) круглых рельсов имеет меньшую грузоподъемность и меньшую точность.
Конструкция круглого рельса очень снисходительна; это прощение может быть как силой, так и слабостью в зависимости от вашего применения. Для применений, где допустимы нестрогие допуски или где низкая стоимость компонентов более важна, чем жесткие допуски, круглые рельсы являются отличным вариантом.
Круглые направляющие являются самоустанавливающимися и легко прощают проблемы, возникающие из-за плохой параллельности или разной высоты направляющих в системах, использующих более одной направляющей. Эта технология обеспечивает гладкую платформу с низким сопротивлением. Красноречиво упрощенный профиль обеспечивает высокоэффективную герметизацию и устойчивость к естественным загрязнениям. Кроме того, круглые рельсы не требуют затрат времени и средств на обработку монтажной поверхности и являются единственным вариантом для приложений с торцевой опорой.
Обычно используется для гидравлических испытательных стендов, гидравлических насосов / двигателей с круглыми направляющими для испытаний.
Прощающий характер круглых направляющих делает их подходящим выбором для применения. Изображения предоставлены Motion Industries Профильная рейка (также известная как квадратная рейка) для большей точности Профильная рейка является более новой из двух технологий и используется уже около 40 лет. Как правило, более дорогой из двух вариантов, профилированный рельс имеет более высокую грузоподъемность и гораздо большую точность. Конструкция профильной рейки не прощает ошибок, и эта строгость может как принести большую пользу, так и усложнить ваш дизайн. Природа этой технологии хорошо подходит для приложений, где требуются чрезвычайно высокие уровни точности или где чрезмерная нагрузка неотъемлема от выполняемой задачи. Компактный характер системы может помочь уменьшить общий размер оборудования, но более высокие предварительные нагрузки могут увеличить сопротивление.
Кроме того, природа процесса монтажа и установки профильных направляющих (включая обработку поверхности) делает очень непростительной плохую параллельность или изменение высоты направляющих для систем, в которых используется более одной направляющей.
Производственные системы с использованием профильных рельсов требуют более высокой точности. Их сложный, хотя и компактный профиль также страдает от более сложной герметизации и сравнительно меньшей устойчивости к загрязнениям.
Воздействие жидкостей, таких как вода, туман и высокая влажность, может привести к коррозии рельсов любого типа. Под давлением, например, при промывке, жидкости могут вымывать смазку. Воздействие коррозионно-активных жидкостей, таких как химические аэрозоли, горючее, кислые пищевые продукты, углеводороды, мочевина и удобрения, может представлять угрозу безопасности, а также способствовать износу, простоям и снижению производительности.
Как круглые, так и профильные направляющие будут различаться по своим характеристикам работы с жидкостями в зависимости от уплотнения, типа смазки, выбора материала, покрытия, монтажа и соответствия стандартам, что особенно важно в медицинской и пищевой промышленности.
Как для круглых, так и для профильных направляющих полноконтактные уплотнения и надлежащая смазка предотвратят образование ржавчины на дорожках качения стальных компонентов. Уплотнения на круглых направляющих, как правило, вызывают меньшее сопротивление из-за их простой круглой геометрии, но для сборок профильных рельсов доступны варианты с низким сопротивлением. В вагонах профильного рельса также могут использоваться продольные уплотнения, защищающие от проникновения снизу узла.
Выбор материала является еще одним ключевым компонентом способности системы работать с жидкостями. Преимущество круглых рельсов в том, что они могут использовать валы из незакаленной нержавеющей стали. Это делает их привлекательными для чистых сред, например, в полупроводниковой и медицинской промышленности, а также в суровых условиях пищевой промышленности.
Для более высоких нагрузок может потребоваться закаленный вал. Этого можно добиться с помощью усовершенствованных покрытий, которые могут увеличить срок службы компонентов в 200 раз.
Варианты покрытия сопоставимы как для круглых, так и для профильных рельсов, и в обоих случаях повышенная защита от коррозии может потребовать компромисса с твердостью. Например, хромовое покрытие Armaloy обеспечивает умеренную коррозионную стойкость и твердость 78 HRc. Напротив, аустенитная нержавеющая сталь, такая как серия 300, более устойчива к коррозии, но дороже и имеет уровень твердости HRc только в 20-х единицах. Аустенитные нержавеющие стали обычно рекомендуются только для использования с втулками простого типа. Мартенситная нержавеющая сталь, такая как 440C, также обладает улучшенной коррозионной стойкостью по сравнению с углеродистой сталью, но может достигать уровней твердости в 50 и, таким образом, может использоваться с некоторыми запатентованными шарикоподшипниковыми шариковыми втулками.
На самом деле при рассмотрении вариантов покрытия могут играть роль и другие факторы. Нержавеющая сталь, например, является особенно хорошим выбором для пищевых сред или других применений, в которых пользователей может беспокоить отслаивание покрытия.
Правильно подобранная геометрия машины, ее ориентация и ограждение также могут улучшить ее способность справляться с избытком жидкости. Ориентация направляющей таким образом, чтобы свести к минимуму проникновение жидкости в опорные поверхности или способствовать стеканию, также улучшит обращение с жидкостью. Профильные рейки более компактны, поэтому они могут обеспечить большую гибкость, если возможны стандартные монтажные геометрии. Качество отделки монтажной поверхности является ключом к максимальной гибкости при установке профильных реек. Для большей гибкости установки профильные рейки поставляются в различных конфигурациях монтажа. Например, они могут крепиться болтами сверху или снизу и предлагают несколько способов закрытия отверстий под болты и их защиты от мусора, включая накладки, пластиковые и металлические заглушки для направляющих.
Когда требуется большая гибкость, круглые валы имеют преимущество. Они могут быть сконфигурированы разными способами, чтобы облегчить удерживание концов вала, и даже могут обеспечить структурную поддержку в более крупном узле. Варианты реализации уменьшенных диаметров, плоскостей или сверления корпуса вала по центру или радиально повышают гибкость монтажа. Самовыравнивающаяся конструкция круглых рельсов также более терпима к плохой параллельности и колебаниям высоты рельсов.
Защита линейных направляющих от твердых частиц
Твердые частицы, такие как металл, древесная стружка, очень тонкое стекло, керамическая пыль или мука, попадают в движущиеся части и влияют на износ и производительность. Твердые частицы могут падать на круглые или профильные рельсы или могут находиться в воздухе. Производители направляющих решают проблему удаления пыли и твердых частиц с помощью конструкций уплотнений и грязесъемников, которые защищают от твердых загрязнений, попадающих на поверхности подшипников.
Обеспечение надежного уплотнения на профильном рельсе является сложной задачей, поскольку грязесъемники должны соответствовать шариковым дорожкам, которые отшлифованы в рельсе, и могут увеличить сопротивление — фактически вдвое большее сопротивление, чем у круглых линейных подшипников. Конструкция скребков с малым лобовым сопротивлением для профильных рельсовых тележек помогает свести к минимуму эту проблему, но не устраняет ее.
Профильные рельсы могут использовать скребки для удаления более тяжелых частиц или сильфоны для защиты дорожек качения от скопления пыли или частиц. Круглые рельсы обладают естественной способностью избавляться от мусора из-за кривизны их валов. Хотя профильные рельсы скрыты от прямого доступа, они не обязательно сбрасывают мусор.
Каркас оборудования этого гидравлического испытательного стенда, который готов и находится в эксплуатации, защищает круглые рельсы от повреждений и загрязнения. Изображение предоставлено Motion IndustriesКак круглые и профильные рельсы выдерживают экстремальные температуры
Экстремальные температуры, как правило, оказывают наибольшее влияние на пластиковые компоненты, такие как уплотнения и механизмы рециркуляции.
Температуры выше или ниже номинала смазки могут привести к разделению и уменьшению таких компонентов, как базовое масло, загуститель и присадки. Колебания температуры могут вызвать конденсацию, что приводит к коррозии, а также к тепловому расширению и сжатию стали и алюминия.
На круглые рельсы можно установить цельнометаллические или нержавеющие подшипники без пластиковых компонентов. Как сталь, так и нержавеющая сталь обеспечивают более широкий профиль рабочих температур, но подшипники из нержавеющей стали имеют меньшую грузоподъемность, чем стальные. Кроме того, пластиковые торцевые заглушки и рециркуляционные трубки в профильных шинах часто не позволяют использовать их при экстремальных температурах.
Вибро- и ударопрочность Постоянный крутящий момент и перемещение могут со временем ослабить компонент и привести к его поломке. Ударная нагрузка, как и мгновенная ударная нагрузка, воздействует на все подшипники. Чем тяжелее груз, тем больше проблема, и, поскольку профильные рельсы могут выдерживать более тяжелые нагрузки, удар является скорее ударной силой.
Однако во всех случаях рельс рассчитан на нормальную нагрузку, а не на ударную нагрузку. Наибольшее влияние оказывает тяжелая техника, где удар более вреден только из-за задействованной чистой массы.
Профильные рельсы также более устойчивы к сильным ударам, потому что они предлагают различные варианты предварительной нагрузки, которые могут сделать их более устойчивыми к другим ударам, не влияющим на тело качения.
Круглые рельсы менее устойчивы к ударам из-за естественной посадки с зазором. Однако они превосходят профильные направляющие, когда к рельсу прикладывается движущая сила жидкости, потому что они с меньшей вероятностью подтягиваются на участках дорожки, чем профильные рельсы.
Круглая или профильная рейка — окончательный вердикт Решение о том, использовать ли круглую или профильную рейку, зависит от области применения. Как всегда, начните с определения профиля движения и основных рабочих характеристик. Затем оцените варианты в соответствии с их преимуществами или недостатками для каждой среды.
Профильные и круглые рельсы могут использоваться во влажных, агрессивных, запыленных средах, а также в средах с сильными ударами и вибрациями, если учитываются их конструктивные различия, аксессуары и общие требования к точности и нагрузке.
Там, где в опасных средах важна точность, превышающая возможности круглых рельсов, могут быть указаны покрытия — или разработчик должен будет учитывать эксплуатационные ограничения и дополнительные затраты на профильные рельсы.
Профильные рельсы могут иметь некоторые преимущества во влажной среде, поскольку их компактный размер обеспечивает большую гибкость при монтаже во избежание влаги, но если требуются щадящие допуски, нестандартная геометрия или конфигурации с торцевой опорой, круглые рельсы имеют явное преимущество. Доступно множество полезных онлайн-инструментов, которые помогают пользователям взвешивать компромиссы между различными опасными условиями.
Для получения дополнительной информации посетите Motion Industries по адресу MotionIndustries.
com/designworld . Также посмотрите это видео о вариантах монтажа для круглых валов…
Линдси Бримейдж — специалист по линейке продуктов — линейные подшипники и направляющие в Thomson Industries.
Компания Lindsey поддерживает производство линейных подшипников и направляющих, а также руководит продажами и поддержкой клиентов, предоставляя технические запросы на продукцию и обучая их. Она получила степень бакалавра наук в области химического машиностроения в Университете Питтсбурга и проработала в Thomson два года.
Эрик Шульц — менеджер по работе с ключевыми клиентами в Thomson Industries.
Эрик развивает и поддерживает стратегические долгосрочные отношения с ключевыми клиентами для совместной работы над взаимовыгодными проектами, создания решений для достижения целей и поддержки существующего бизнеса.
