Содержание

программа расчета ступеней и площадки

Когда вы беретесь за выполнение таких работ, как металлическая лестница своими руками расчеты в этом деле крайне важны. С одной стороны может показаться, что рассчитать параметры конструкции для подъема и спуска не так уж и сложно, однако на практике при изготовлении лестницы может выявиться масса серьезных дефектов, которые нельзя будет исправить. И тогда придется выполнять заново не только все расчеты, но и полученную конструкцию.

Довольно часто используется для таких задач, как расчет металлической лестницы программа, которая называется калькулятором. Она в значительной степени облегчает вычисление параметров. Но, даже пользуясь ею, не забывайте, что технологию, согласно которой осуществляется вычисление, лучше освоить досконально самому, чтобы иметь возможность проконтролировать и скорректировать полученные данные, если они не будут полностью соответствовать имеющимся условиям вашего помещения.

Параметры, используемые в расчетах

Расчет металлической лестницы на второй этаж, как впрочем и конструкции и любого другого материала осуществляется на основе специальных формул, где используются основные параметры.

Перед тем, как приступить к расчетам вам следует определиться с местом размещения конструкции в вашем доме, расположением лестничной площадки и прочими нюансами.

Лучше всего, если ваша конструкция будет соединять именно те помещения, где имеется высокий уровень пешеходной нагрузки. Например, вход на второй этаж выгоднее всего будет разместить рядом с коридором или прихожей.
Конструкции с одним или двумя маршами будут занимать достаточно большую площадь. Поэтому монтаж таких лестниц в небольших помещениях нежелателен. Целесообразнее в целях экономии пространства в маленькой комнате устанавливать винтовую лестницу или сборную.

Расчет металлической лестницы и ее размещения нужно производить так, чтобы выход на второй этаж располагался в самом удобном месте. Нельзя чтобы непосредственно над выходом находилась наклонная кровля, как это бывает, если в вашем доме имеется мансардный этаж, поскольку в темное время суток вы рискуете получить травмы при перемещении по лестнице.

В верхней своей части и нижней конструкция обязательно должна быть оснащена свободными площадками, минимальная ширина которых должна составлять не менее 0,8 м. Этот фактор оказывает значительное влияние на выбор места для размещения лестницы, ведь не каждое помещение позволяет устанавливать крупногабаритные конструкции.

Обратите внимание! Использование раздвижной лестницы или конструкции складного типа можно назвать дополнительным вариантом. Для того чтобы получить стабильную и надежную конструкцию и при этом сэкономить место, лучше отдать предпочтение винтовой лестнице.

Основные параметры конструкции

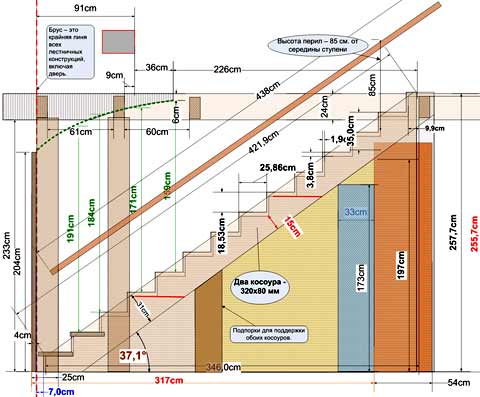

Расчет металлического каркаса лестницы – это первое, что вам предстоит сделать. Разумеется, применяя современные калькуляторы, вы сможете спланировать свою конструкцию гораздо быстрее, но эффективность такого подхода ниже, поскольку программы не всегда учитывают взаимосвязь между ключевыми параметрами лестницы.

Ширина каркаса зависит от назначения лестницы:

подвальные и чердачные помещения обычно используются не так часто, как жилые, поэтому вы пожжете себе позволить сэкономить на площади и взять лестницу шириной всего 0,8 м;
конструкция для второго этажа в жилом помещении должна иметь минимальную ширину в 1 м, если вы планируете парадную лестницу с выходом из гостиной, то можно сделать каркас шириной в 1,5 м при условии, что площадь вашего помещения позволяет совершить установку такой большой конструкции;

двухмаршевые конструкции размещаются как можно теснее, можно взять каркас шириной 0,75 м.

Теперь можно перейти к вычислению параметра высоты конструкции.

Обратите внимание! Этот показатель зависит от такого элемента общей конструкции, как просвет. Поэтому в своих расчетах вам обязательно следует отталкиваться от него.

При вычислении высоты необходимо учитывать:

высоту подъема следует измерять от напольного покрытия на первом этаже до этого же уровня на втором этаже;
просвет, который является расстоянием от поверхности ступеньки до преграды, расположенной над ней сверху, как правило, такой преградой может быть перекрытие верхнего этажа;
Минимальный размер просвета должен составлять 1,9 м и более, иначе вам придется заняться расширением прохода на второй этаж или делать конструкцию более пологой.

Обратите внимание! Требования к размеру просвета для подвальных и чердачных лестниц не такие жесткие, поскольку такие конструкции используются очень редко.

Планирование ступеней и площадок

Когда вы производите расчет металлической лестницы, площадка играет немаловажную роль, ведь она позволяет вам производить небольшую коррекцию угла подъема.

Этот метод работает при таких условиях:

имея одно и то же количество ступеней, с равными параметрами, и длину марша вы можете за счет этого элемента уменьшить угол подъема конструкции;
используя простой вариант конструкции для облегчения своих расчетов, вы можете рассматривать площадку в роли большой ступени, причем у вас появляется возможность за счет нее увеличить лестничный марш;
самое оптимальное размещение площадки – строго посредине марша.

Обратите внимание! Лестничная клетка требует более надежного и прочного закрепления, чем другие ступени.

Вы можете использовать специальные программы и приложения, которые помогают сконструировать и просчитать лестницу.

Для таких целей подойдут и бесплатные приложения, которых достаточно много можно найти в сети Интернет.

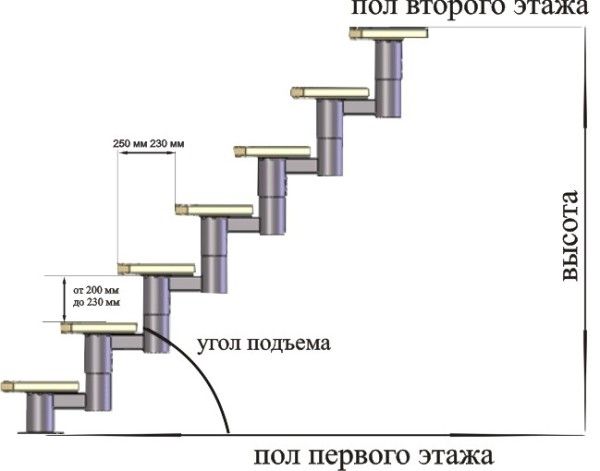

Такой этап проектирования, как расчет ступеней металлической лестницы осуществляется в последнюю очередь. В основе таких расчетов лежит средняя величина ширина человеческого шага, как правило, это 60-60,5 см. Используемая для расчетов формула выглядит так: Z + 2M= 60-60,5 см, где в качестве M выступает показатель высоты подступенка, а в качестве Z – показатель ширины проступи.

Если обобщить параметры ступеней для стандартных проектов, то высота составляет примерно 15-20 см, а ширина – 25-35 см.

Обратите внимание! Не стоит намеренно увеличивать ширину проступи, поскольку такая лестница будет не удобной, и вы будете постоянно сбиваться с шага.

Свес ступени также не стоит делать слишком большим, достаточно будет и 5 см.

Параметры винтовой конструкции

Чтобы выполнить расчет винтовой металлической лестницы необходимо сделать основные замеры, которые снимаются так же, как и в случае с обычными конструкциями.

Рассмотрим на примере расчет лестницы с параметрами:

ширины проема – 2 м;
высоты этажа – 2,5 м;
углом закручивания – 2 700.

Основные расчеты:

Диаметр всегда должен быть меньше ширины проема, поэтому он вычисляется в нашем случае так: 2 м – 0,2 м = 1,8 м.
Для вычисления длины ступени нужно взять половину диаметра, то есть радиус: 1,8 м: 2 = 0,9 м.
Используя формулу L = 2ПR, можно вычислить длину окружности. При наших параметрах должно получиться: 2х3,14х0,9 = 5,65 м.

Обратите внимание! Винтовую лестницу нельзя назвать полным кругом, поэтому полученный результат умножается на 3/4 (этот показатель соответствует 2700). Полученная в итоге протяженность лестницы составляет 4,24 м (внешний радиус). Если угол поворота будет составлять 1800, тогда этот показатель разделяется надвое.

Вычислить расчетную длину лестницы можно на основе показателя удобной линии движения, которая располагается на расстоянии от центра – 2/3R. Вычисления выглядят так: 4,24 м х 2/3 = 2,83 м.
При высоте этажа в 2,5 м можно вычислить количество ступенек (шаг 15-20 см). Формула: 250:17 = 14,7.

Для выяснения точной высоты шага, полученную ранее цифру (14,7) округлим до 15, и по формуле у нас выходит: 250:15=16,75 см.

Обратите внимание! Если рассчитав точный показатель высоты шага, вы получаете не целое число, можно округлить этот показатель до десятых (в нашем случае это будет 16,7 см), а первую ступеньку лестницы с учетом этого можно просто сделать ниже.

Для этого выполняется расчет: 250–14х16,7= 16,2 см.

Работа с калькулятором

Калькулятор расчета металлической лестницы позволит вычислить самые важные параметры конструкций. Даже самое типовое приложение способно справиться с такой задачей. На первом этапе вам достаточно ввести все исходные данные в программу.

К исходным данным относится:

высота вашего проема;
длина подъемной части лестницы;

планируемое количество маршей в конструкции и ступеней на каждом из них;
параметры ступени (проступь, свес и т.п.).

В результате программа обеспечит вас необходимым чертежом, где указаны все необходимые для изготовления лестницы размеры.

Онлайн калькулятор сайт выполнит расчет лестницы с поворотом на 90 и площадкой по вашим исходным данным.
В итоге вы получите все необходимые чертежи двухмаршевой лестницы с поворотом на 90 градусов с обозначениями, подробные расчетные данные и 3D модель вашей будущей лестницы.
Расчет деревянной лестницы с поворотом на 90 градусов производится онлайн калькулятором сайт на основании современных строительных требований за считанные секунды в режиме реального времени.
Попробуйте сами, это легко!

Отличие поворотной лестницы на 90 градусов

от прямой заключается в том, что у поворотной лестницы есть два марша, расположенные под углом в 90 градусов и одна площадка, которая их соединяет. Лестница с поворотом на 90 градусов по форме Г-образная.

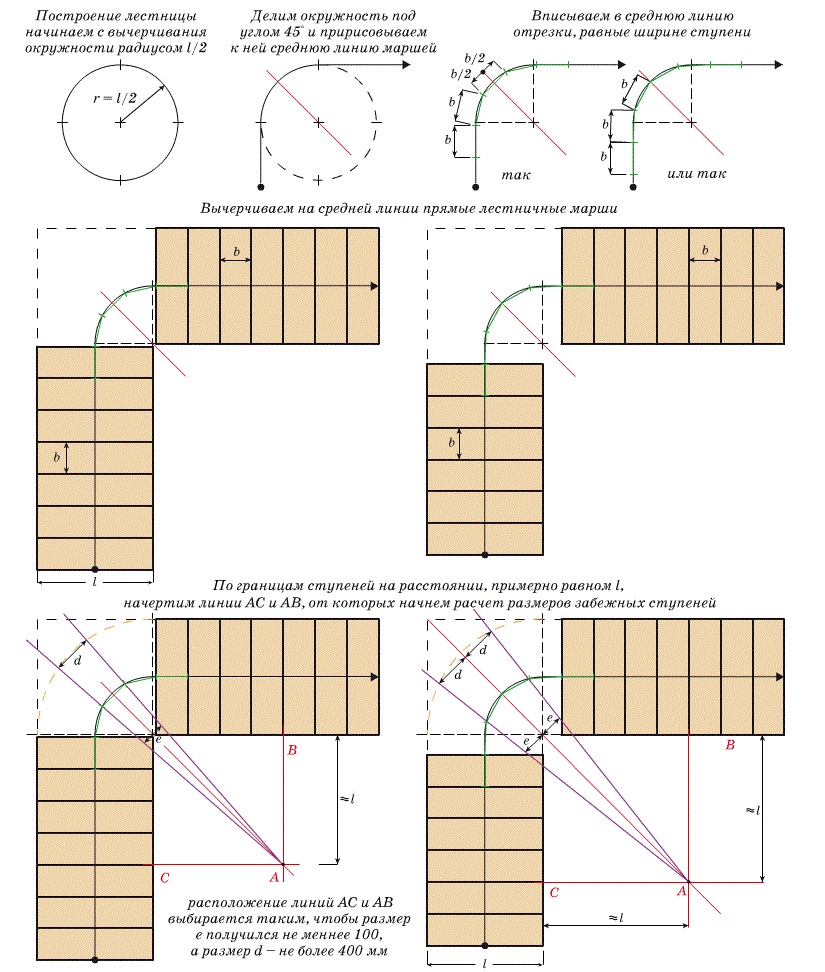

Данные для расчета лестницы с поворотом на 90 градусов и площадкой

Для начала вам необходимо измерить высоту проема для будущей лестницы на косоурах — расстояние между чистовым полом первого и второго этажей. Также необходимо ввести предполагаемую длину, ширину лестницы, параметры ступеней, косоура и подступенков, если вы предполагаете их использование в конструкции вашей лестницы.

Если вы не знаете все исходные данные, необходимые для расчета поворотной лестницы на 90, ниже мы приводим оптимальные размеры при строительстве деревянных лестниц в частных домах. Обязательно прочитайте.

Оптимальные размеры для удобной и безопасной лестницы с поворотом

Для строительства лестниц существуют определенные строительные нормативы и положения, регламентирующие способы расчета нагрузок и прочности, размерность, качество материалов и прочее. Проектировать лестницу нужно только согласно этим правилам, к которым относятся различные СНИПы и ГОСТы, во избежание обрушения конструкции, либо повышенной ее травмоопасности.

Для расчета деревянных лестниц выведены целые «формулы удобства». В строительной практике сформированы общепринятые наиболее часто используемые параметры для комфортных, прочных и безопасных лестниц.

Например, при расчетах часто прибегают к формуле «идеальной безопасной лестницы», выведенной несколько столетий назад архитектором Франсуа Блонделем: 2 высоты ступени + ширина ступени = 63 см (стандартная длина шага 60 — 63 см).

Ширина лестницы. За оптимальный размер ширины пролета одного марша в частном доме принимают 90 — 110 см. При стесненном пространстве в частном доме лестницу можно сделать уже, но не меньше 80 см.
Высота и ширина ступенек. Согласно практике идеальная высота ступеней находится в диапазоне 15 — 17 см. Оптимальная ширина ступени 27 — 30 см. Максимальная высота ступенек не может превышать 200 мм.
Угол наклона лестницы. Удобный угол наклона деревянной лестницы — между 29 — 35 градусами.
Ступени и подступени изготавливают из деревянных досок, для подступенка толщиной около 3 см, а для ступеней — 4 см.
Минимальный свес — выступ ступени над подступенком — 30 мм, максимальный для деревянной лестницы — 40 мм.
Количество ступеней для одного пролета лестницы — не более 18 штук. В среднем 10 — 12, но, конечно, это зависит от длины марша.
В целях безопасности высоту перил следует делать выше 90 см.
Минимальная высота лестницы в проходе — от любой ступеньки до ближайшего препятствия по вертикали, например пола верхнего этажа, должна составлять не менее двух метров.

Что вы получите после расчета деревянной лестницы с поворотом на 90 градусов

Калькулятор лестницы с поворотом на 90 градусов рассчитает данные:

количество необходимого материала,
угол наклона лестницы,
параметры косоуров для двух маршей лестницы по отдельности,
длину, ширину и высоту ступеней,
параметры подступенек, если вы решили их использовать,
размеры площадки, соединяющей оба марша лестницы.

Онлайн калькулятор подготовит для вас 5 чертежей лестницы с площадкой — различные виды на лестницу: сбоку, сверху, чертеж косоуров, чертеж ступеней — все с подробными обозначениями.

Обратите внимание на вкладки — 3D — просмотра, сохранения и виджета. Они помогают вам более гибко и удобно работать с калькулятором лестницы с поворотом на 90 градусов, и с другими версиями. 3D модель позволит вам лучше рассмотреть проектируемую лестницу и смоделировать самый удобный ее вариант. Виджет увеличит качество посещений и количество посетителей на ваш сайт, не уводя их на наш.

Пользуйтесь и проектируйте отличные лестницы, расчеты производятся бесплатно!

Программа «Расчет деревянной лестницы онлайн» предназначена для помощи в конструировании и подборке правильных размеров и материалов.

В наше время в строительстве частных домов зачастую предусматривается место для лестницы. Как правило, такие сооружения могут выполнять несколько функций — это подъем с одного этажа на другой либо спуск в подвальное помещение.

Существует достаточно большое разнообразие лестниц, но качество зависит от выбранных вами материалов, конструкции и геометрии. Прежде чем приступить к строительству, необходимо хорошо продумать все нюансы.

Если вы не специалист в этом деле, но хотите самостоятельно все сделать, тогда вам понадобится специальная программа, с помощью которой вы сможете сделать расчет деревянной лестницы. В таких программах предусмотрен калькулятор, благодаря которому можно с легкостью произвести расчет и получить все необходимые данные для строительства желаемой лестницы.

Стоит попробовать разобраться и понять, как необходимо производить расчет и какие материалы для этого потребуются.

Что необходимо учесть при строительстве

Существует несколько правил при строительстве лестницы, таких как:

В первую очередь необходимо определиться с местом, так как лестницы бывают разных размеров, и не всегда желаемый вариант подходит под выбранную площадь.
Следует учитывать, кто будет пользоваться лестницей, ведь если это будут люди преклонного возраста и дети, тогда лучше подбирать более безопасный и некрутой вариант лестницы.
Установка такого сооружения обычно делается впритык к стенке. В этом случае вам необходимо пустое пространство без препятствий. Немаловажным считается высота комнаты, в которой будет находиться конструкция, так как от этого будет зависеть количество пролетов.

Выбор вашей лестницы должен быть безопасным. Поэтому обязательно учитывайте наличие перил, ведь в случае падения они смогут вас обезопасить от травмы.
Если ваш дом находится на стадии строительства, вам необходимо учесть расстояние лестницы, исходя от конечного покрытия пола. Ведь если вы не покрыли финишной отделкой, но замеряли высоту, при установке лестницы это может сказаться негативно, и вся работа, которая была совершена до этого, будет напрасной.
Не стоит экономить на материалах, ведь готовую конструкцию не так уж легко сменить. Старайтесь выбирать высококачественные материалы, тогда лестница прослужит вам долгие годы.

Краткое рассмотрение программы для расчета лестницы

Рассчитать деревянную лестницу довольно сложно, если вы не знаете, как и с помощью чего это делается. Но благодаря новейшим инновациям это вполне возможно, для этого к вам на помощь придет специальная онлайн-программа для проектирования лестниц. Воспользоваться можно абсолютно любым приложением, так как они практически идентичны между собой.

В таких программа предусмотрены основные функции, которые помогут определиться в следующих моментах:

с чего начинается проектирование;
необходимые параметры при проектировании лестниц;
подборка необходимых материалов и текстур для возведения;
предоставление различных форм и изгибов ступеней;
окончательный вид, который можно рассмотреть в 3D формате.

Эти программы удобны тем, что с легкостью в несколько нажатий мышкой произведут расчет, и при этом вы внесете туда желаемые параметры вашей лестницы. Основными параметрами для расчета считаются:

длина проема занимаемой лестницы;
высота, которая измеряется от пола первого этажа до уровня пола второго этажа;
желаемое количество ступеней;
выступ края ступеней;
толщина ступеней.

Исходя из ваших параметров, вы получите чертежи для проектирования, которые будут созданы онлайн без всяких бумаг, карандашей, линеек и прочих сложностей. Стоит заметить, что при проектировании программа учитывает все строительные нормы и правила.

Если вы добились желаемого результата, тогда можно распечатать чертежи и приступать к строительству. Если по каким-то причинам у вас не выходит создать проект лестницы самостоятельно, обратитесь к специалисту в этой области.

Пошаговая процедура расчета деревянной лестницы

Необходимо взять длину проема и разделить на ширину ступенек, и получим количество ступеней безопасной и удобной лестницы. К примеру: проем равен 60 см, делим на ширину ступней, и получим необходимое количество ступенек, равное 20 шт.
Дальше берется высота просвета, приблизительно равная 20 см, и к нему прибавляется толщина проема перекрытия. Если, например, возьмем 3 см, получим расстояние 23 см, на него нужно опуститься в конце проема и потом разделить на количество ступенек, и получим высоту 1 ступени.
Если вы при расчете получили превышение предельно допустимой высоты, необходимо увеличить количество ступней в пролете на 1 шт. и сделать новый расчет. Повторять расчет необходимо до тех пор, пока не выйдете на предельно допустимые нормы. Допустимая норма 23 см, если все получилось, тогда вы не упретесь в потолок при спуске.
Дальше нужно рассчитать ступени. Для этого измеряем расстояние между 2 уровнями пола, и делим на полученную высоту ступени. После выявления количества ступеней, откорректируйте высоту ступени.

Стоит отметить, что все приведенные выше размеры не подойдут для вашего проекта, ведь у каждого здания своя высота стен.

После того как вы произвели расчет, можно приступать к строительству лестницы, а необходимыми материалами в этом деле послужат:

молоток;
электролобзик;
дрель и диск — шлифок;
доски различных размеров;
гвозди, шурупы;
финишный лак.

Исходя из вышеуказанных пошаговых инструкций и советов, вы с легкостью построите лестницу, ведь это под силу каждому. К тому же данные навыки смогут пригодиться в других домашних проектах, которые вы захотите осуществить самостоятельно.

Еще статьи по этой теме:

Программа для расчета лестницы на второй этаж

Главная » Разное » Программа для расчета лестницы на второй этаж

Расчет размеров прямой лестницы на тетивах

data-full-width-responsive=»false»>

Расчет размеров деревянной лестницы с тетивами

Укажите необходимые размеры в миллиметрах

X — длина проема лестницы
Y — высота лестницы
Z — ширина лестницы
C — количество ступеней
W — толщина ступеней
F — выступ ступеней
T — толщина тетивы или косоура
H — показывать подступенки
LR — направление подъема лестницы
SP — положение первой ступени относительно уровня пола второго этажа

Возможности программы.

Расчет удобной конструкции деревянной лестницы на тетивах.
Определение необходимого количества материалов.
Точные размеры всех деталей.
Подробные чертежи и схемы всех элементов лестницы.
Рекомендации по удобству лестницы.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Автор проекта: Дмитрий Житов © 2007 — 2018
Facebook Vkontakte Приглашаю вас в друзья.

Автор: Бакуменко Валентина

Расчет прямой лестницы

В процессе строительства жилого дома лестнице нужно уделить особое внимание ещё на стадии проектирования. К сожалению, это понимают далеко не все. Отсутствие самого проекта дома, низкоквалифицированная бригада строителей и прочие обстоятельства зачастую приводят к тому, что внешне красивая лестница оказывается не совсем удобной в эксплуатации, а при наличии в доме детей и пожилых людей – и вовсе опасной. Я это авторитетно заявляю как мать трехлетней гиперактивной малышки, которая регулярно летала с лестницы нашей мансардной квартиры в период с полутора до двух лет. А все потому, что фирме-застройщику было лень озадачиваться соответствием технических характеристик такой важной детали жилого помещения установленным нормам.

Программа расчета лестницы

Итак, лестница в доме должна быть в первую очередь удобной. Особенно, если вы планируете активно её использовать. И если возводить дом, не учтя изначально необходимую площадь для её размещения, впоследствии придется ломать голову над тем, как её вписать в ограниченное пространство таким образом, чтобы однажды не пересчитать себе все кости во время спуска со второго этажа. Про внешний вид конструкции, её уместность и гармонию с интерьером в отдельных случаях я и вовсе промолчу. Чаще всего, если изначально не продумать размещение лестницы и не просчитать необходимые для этого площади, приходится чем-то жертвовать: или красотой или удобством. А порой и тем, и другим. Чтобы не сталкиваться с подобными проблемами, воспользуйтесь калькулятором расчета лестницы. Он поможет вам сделать все необходимые расчёты онлайн, подобрать оптимальные параметры конструкции, исходя из имеющихся площадей, или, в случае расчетов на стадии проектирования дома, подобрать размеры требуемой площади для размещения наиболее удобной лестницы – и все это абсолютно бесплатно.

Расчет прямой лестницы на тетивах

На этой странице вы сможете сделать расчет прямой лестницы на тетивах. Прямая лестница занимает немного места в ширину, при этом ей требуется довольно много места в длину. Она оптимально подходит для размещения в просторных помещениях небольшой высоты и устанавливается обычно вдоль стены, ограничиваясь сбоку перилами. Чтобы избежать потери полезной площади, под лестницей можно разместить гардеробную или же обустроить небольшое рабочее место (как, впрочем, и место для отдыха или что-то другое – полет фантазии неограничен). Прямая лестница состоит из одного ряда ступеней – марша и называется одномаршевой. Так как лестницы данного типа не оснащаются промежуточными площадками, на которых было бы можно остановиться и передохнуть во время подъёма, крайне важно рассчитать оптимальный размер ступеней и их высоту. Добиваться при этом следует таких параметров, при которых ходьба по лестнице осуществлялась бы в привычном для человека ритме шага. Немаловажен и угол наклона прямой лестницы. Отсутствие площадок и поворотов, которые могли бы задержать человека в случае падения, приводит к необходимости стараться сделать лестницу как можно боле пологой (угол наклона 30°-45°, не более).

Параметры расчета и результаты

Программа для расчета лестниц учитывает несколько основных параметров: • Желаемые/текущие размеры площади, которую будет занимать лестница; • Высоту помещения; • Желаемое количество ступеней и их толщину; • Выступ ступеней. После того, как будут введены все значения, онлайн-калькулятор сделает расчет. Для удобства печати предусмотрена возможность вывести результат в отдельном окне. В результатах расчета вы увидите общий чертеж лестницы, чертеж шаблона ступеней и чертеж тетивы с подробными объяснениями. В случае несоответствия параметров лестницы стандартам и рекомендациям СНиПов, что может сделать лестницу неудобной в использовании, программа сообщит об этом и порекомендует внести изменения с конкретным их указанием (например, увеличить количество ступеней). Таким образом, вы сможете «играть» с параметрами до тех пор, пока не найдете оптимальный вариант. Прямая лестница считается самой удобной в эксплуатации, не создающей помех в перемещении мебели на верхние этажи и наименее опасной из существующих разновидностей лестниц. Если изготавливать её в точном соответствии с расчётами и рекомендациями нашего строительного калькулятора, она станет комфортной в использовании и безопасной конструктивной частью вашего дома.

Как рассчитать лестницу — наше руководство Easy 101

Часто задаваемые вопросы по лестнице — что говорится в Строительных правилах?

Какая максимальная / минимальная ширина лестницы?

Для строений, кроме жилых:

Минимальная ширина лестницы 1200 мм приемлема, если лестница находится между ограждающими стенами, перемычками или стойками.

Минимальная ширина между поручнями 1000 мм.

Если ширина лестницы превышает 2 м, марш должен быть разделен перилами шириной не менее 1 м.

Для жилых помещений:

900 мм — приемлемая ширина для лестниц.

Сколько ступенек требуется для приземления?

Для лестниц общего доступа требуется не более 12 ступенек перед площадкой. При использовании служебной лестницы до приземления допускается не более 16 ступенек. Ни при каких обстоятельствах не должно быть единственной ступеньки, поэтому лучше сбалансировать позицию приземления так, чтобы было не менее двух или более ступенек с каждой стороны приземления.

Какая минимальная высота между лестницей и потолком?

Строительные нормы и правила предусматривают, что высота над площадками и лестничными маршами должна быть не менее 2 метров.

Минимальная высота переоборудования в лофт может быть уменьшена до 1,8 м в самой нижней точке, но до 1,9 м в центральной точке лестницы.

Могут ли лестницы иметь открытые подступенки?

Да. В соответствии со строительными нормами вы можете иметь открытые стояки как в жилых, так и в иных зданиях, кроме жилых.Стоит отметить определенные ограничения:

Жилые

Ступени должны перекрываться не менее чем на 16 мм.

Ступеньки должны быть сконструированы таким образом, чтобы запасной элемент диаметром 100 мм не мог пройти через открытый стояк.

Строения, кроме жилых

То же, что и выше, хотя предпочтительнее закрытый стояк.

Какой длины может быть лестничный пролет?

Лестничный пролет с более чем 36 подступенками в последовательных пролетах. Между пролетами должно быть предусмотрено минимум одно изменение направления — это относится как к жилым помещениям, так и к зданиям, кроме жилых.

Для полетов между посадками максимальное количество стояков должно быть:

Лестница служебная — 16 подступенков

Лестница общего доступа — 12 подступенков

Должны ли быть перила?

Да, во всех зданиях должны быть предусмотрены поручни, расположенные на расстоянии от 900 мм до 1100 мм от линии поля или пола.

Если ширина лестницы превышает 1000 мм, с обеих сторон должны быть предусмотрены поручни.

–

Обязательно ознакомьтесь с документами, утвержденными строительными нормами, при проектировании лестницы с различными требованиями, предъявляемыми в зависимости от того, является ли лестница эвакуационной лестницей в случае пожара. Здесь вы можете увидеть все документы, утвержденные строительными нормами.

Расчет лестничных ступеней с поворотным 180

Расчет лестничных ступеней с поворотом на 180 ° и поворотными ступенями

Введите требуемые размеры в миллиметрах

X — Длина проема лестницы
Y — Высота проема
F — Ступеньки уступа
Z — Толщина ступенек
C — Количество ступеней
CP — Количество ступеней вращения
P — количество ступеней на нижних закрытых

C — общее количество ступеней

CP — количество поворотных ступеней

P — количество ступеней на нижней закрытой

СП — Определяют положение первого градуса относительно уровня пола второго этажа.
В первом положении верхняя сцена расположена на уровне пола второго этажа.
Во втором случае пол второго этажа — последняя ступенька. Высота лестницы будет пропорционально уменьшена

Программа автоматически рассчитывает высоту и ширину ступеней, угол и размер верха и низа стрингера.
На отдельном чертеже показаны размеры поворотного.
Для оптимального удобства лестницы меняют количество ступенек.
Вы можете создать черно-белый или цветной рисунок.

Ширина лестницы — ширина площадки поворота лестницы.

Бесплатный калькулятор расчета лестницы. Приложение для расчета ступеней и подступенков

Хорошее ли бесплатное программное обеспечение САПР для лестниц?

Является ли демонстрационная версия StairDesigner полезным бесплатным калькулятором дизайна лестницы?

Что вы действительно можете сделать с бесплатной демо-версией StairDesigner?

Вы можете скачать бесплатную демонстрационную версию программного обеспечения для лестниц StairDesigner здесь.

Но вы, наверное, спрашиваете себя, ну и что?

— Что я могу сделать с демонстрационной версией этого программного обеспечения для лестниц?
— Могу ли я рисовать планы лестниц?
— Является ли демонстрационная версия действующим калькулятором расчета лестницы?
— Могу ли я получить чертеж лестницы в перспективе?
— Могу ли я использовать StairDesigner в качестве калькулятора лестницы?
— Показывает ли StairDesigner, как рисовать лестницу?
— И, вероятно, на ум придет еще много вопросов.

В этой серии статей мы попытаемся дать вам более ясное представление о возможностях демонстрационной версии этого программного обеспечения для лестниц и о существенных различиях между демонстрационной версией и полной версией DXF.

Прежде всего, большое преимущество демонстрационной версии этой версии программного обеспечения лестницы — это бесплатный калькулятор лестницы.

Демо-версия будет делать почти все, что делает полная версия, за исключением печати и экспорта файлов для CAD / CAM. Итак, вы спросите, если я не могу печатать, какая мне от этого польза?

Демо-версия StairDesigner бесплатно и очень полезна для вас!

Например: вы хотите просто рассчитать лестницу.Допустим, вам нужен прямой пролет длиной 3 м 50 и шириной 800 мм для высоты от пола до пола 2 м 60.

Сначала настройте рабочие единицы.
Откройте «меню» опций, затем щелкните «единицы».
Для нашего примера выберите рабочие единицы в мм.
Откройте меню «Файл — Новая лестница — Многопролетная обмотка», чтобы открыть панель инструментов «Параметры лестничного колодца».

Этот калькулятор лестниц выполнит вычисления за вас.

Для прямых лестниц просто введите длину марша в поле «Длина».
Например, в нашем примере 3500 мм.
Затем введите ширину «ступеньки приземления» (последняя ступенька заподлицо с 1-м этажом) для нашего примера 100 мм.
Введите высоту пола, в нашем примере 2600 мм.
Вы увидите, что StairDesigner предоставляет количество шагов по умолчанию, равное 16. Панель инструментов должна выглядеть следующим образом:

Нажмите «обновить», чтобы рассчитать лестницу с вашими параметрами.

StairDesigner дает «высоту подступенка» как 162,500, ширину ступени как 226,667 и линейку лестницы как 551.667.
Кнопка «ОК» красного цвета, что говорит о том, что лестница не укладывается в пределы контроля.
Если вы нажмете кнопку «Контроль», вы увидите панель инструментов управления, которая определяет пределы контроля.
Чтобы спроектировать лестницу с параметрами управления, нажмите кнопку «Помощь».
StairDesigner показывает фактические параметры и предлагает изменить количество подступенков до 14.

Вы должны увидеть это:

Нажмите «ОК».

StairDesigner заменяет 16 подступенков на 14, и кнопка «ОК» теперь зеленая.

Нажмите «ОК».

StairDesigner рассчитывает и рисует лестницу, предоставляя всю информацию о высоте, подъеме, ширине и т. Д.

Нажмите кнопку 3D, и StairDesigner покажет лестницу в реальном 3D!

Это всего лишь краткий обзор того, как рисовать лестницу в демо-версии. В следующем посте мы добавим новые стойки и доработаем поручни.

Чтобы увидеть, насколько быстро и просто проектировать лестницу с помощью StairDesigner, посмотрите это видео!

Загрузите бесплатную демонстрационную версию StairDesigner, чтобы начать работу.

Веб-страница не найдена на InspectApedia.com

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые наш пользовательский поисковая система Google возвращает
Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.
Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Издатель InspectApedia.com — Дэниел Фридман .

Смотрите также

Калитка на лестницу от детей своими руками
Как построить дом из поддонов своими руками
Как сделать деревянную лестницу на второй этаж своими руками фото
Ограждение на лестницу от детей своими руками
Как украсить перила лестницы
Как расположить лестницу на второй этаж
Как к металлической лестнице крепить деревянные ступени
Как сделать деревянную лестницу в подвал своими руками
Как покрасить лестницу на второй этаж лаком
Душевой поддон из акрила установка
Болят колени при спуске по лестнице как лечить

Расчет межэтажной деревянной лестницы онлайн.

Расчет деревянной и металлической лестницы на второй этаж дома. Почему наши калькуляторы лестниц лучше

Использовать онлайн-калькулятор для расчета лестниц совсем не сложно, если разобраться с инструкцией по эксплуатации и правильно ввести нужные параметры. Рассчитать лестницу на второй этаж, используя калькулятор очень просто, причем сделать это можно с любого устройства с выходом в интернет, например, планшета, компьютера и тому подобных.

Лестница должна быть прочная, устойчивая и правильно продуманная. Для того чтобы определить размер лестницы в частном доме, стоит учитывать пространство между этажами или другими словами толщину межэтажной плиты. Первоначально нужно определиться с формой конструкции. Обустроить сооружение для подъема вполне возможно своими руками, но при отсутствии особых профессиональных навыков, стоит выбрать самый обычный вариант прямой лестницы.

Она будет надежной, удобной, и строительный процесс не займет много средств и времени. В среднем такая лестница подойдет для помещений с высотой потолков в 2,5-3,5 м.

Для удобства данного предмета интерьера, нужно чтобы лестничный марш располагался на стойках, а под ним было свободное пространство. Таким образом, можно задействовать квадратные метры под полочки, размещение темнушки и тому подобных объектов. Чтобы сделать расчет правильно и самостоятельно, нужно воспользоваться простой и удобной формулой или другими словами просто взять оптимальную пропорцию – 2/1 относительно длины лестничного марша и высоты комнаты. К примеру, если высота лестницы составляет 3 м, то длина должна быть 6.

Для расчета параметров крутизны нужно опираться только на личные предпочтения. Специалисты предлагают выбирать наиболее оптимальные углы наклона – 30 и 40 градусов. Если крутизна будет меньше, то размер длины будет очень большой, а в высоту она будет смотреться короткой.

Что представляет собой калькулятор лестницы онлайн

Сейчас многие стали использовать компьютерный способ расчета параметров лестницы в режиме online. Программа может быть установлена на андроид смартфона или же на ноутбук с любой оперативной системой. Пример перерасчета есть в каждом приложении совместно с инструкцией по использованию программы.

В целом разработка достаточно удобная, функциональная и не нужно слишком много времени, чтобы вычислить необходимое количество материала, ширины, в том числе определить уклон.

Таблица калькулятора содержит различные столбцы и строчки, каждая из которых обладает определенным предназначением. Существует калькулятор, который проектирует сооружение. В частности, внося определенные данные в таблицу и нажав на нужную кнопку, можно за пару секунд получить изображение будущей конструкции.

Рисунок будет состоять из:

Вида сбоку и сверху;
Чертежа ступеней;
Чертеж тетивы;
Исходные данные.

Используя калькулятор можно открыть для себя множество новых возможностей, которые существенно упростят разработку проекта. Можно рассчитывать и моделировать лестницу на тетивах, провести самые точные высчитывания деталей конструкции, получить схему лестницы в лучшем виде и высчитать необходимое количество материалов.

Как рассчитать лестницу на второй этаж в частном доме

Методика расчета и разработки обычной лестницы очень проста и сделать это можно самому. А именно, для проектирования лестницы в своем доме, требуется точно измерить потолочный проем. В частности, его ширину и длину, в том числе высоту потолка.

Планирование лестничной конструкции должно проводиться при учете:

Габаритов будущего сооружения;
Интерьера и общей стилистики комнаты;
Использование конкретного вида материалов;
Нагрузку;
То, в каком направлении будет осуществляться движение;
Надобность монтажа дополнительной опоры.

В любом случае, независимо от того, какие будут использоваться виды материалов, расчет лестничной конструкции осуществляется с замеров комнаты. Если возведение лестницы проводится в момент ремонта, то стоит учесть то, как будет видоизменяться комната, ведь нередко утолщаются стены, или немного снижается потолок. На габариты лестницы может повлиять и отделка пола, и потолка и остальных поверхностей в комнате.

Ключевые параметры калькулятора лестницы

Благодаря современным техническим разработкам намного проще стало строить дома, определять расположение труб и лестниц в подъезде и не только. Теперь каждый желающий может самостоятельно сделать моделирование в формате 3Д и рассмотреть будущую лестницу практически изнутри.

Именно посредством компьютера можно:

Исключить допущение ошибок при расчете;
Правильно построить лестницу, учитывая нормы и стандарты СНИП;
Сделать лестницу комфортной и удобной еще на этапе строительства.

Программ существует огромное множество и у каждой свой вид интерфейса, особенности ввода параметров и тому подобные характеристики. Стоит заметить, что усовершенствованные модели приложений помогают просчитать даже такие мелочи, как количество крепежного материала.

Перед тем, как применить калькулятор для расчета лестницы, а также для формирования ее чертежа требуется определиться:

С местом расположения конструкции в доме;
С видом лестницы;
С материалом.

В целом, если проект простой, то для расчета не понадобится много сил и времени, ведь, прямое сооружение может быть установлено в любом месте помещения.

Нормативы для конструкции самые простейшие, среди которых должны быть учтены:

Безопасность;
Надежность;
Удобство;
Комфорт.

Даже возводя лестницу в частном доме, стоит учитывать, что на нее будет оказываться большое воздействие. К примеру, будет подниматься мебель, строительные и отделочные материалы и банально будет подниматься большое количество людей, могут бегать дети и так далее. Именно потому лестницу стоит делать максимально устойчивой и желательно с дополнительными подпорками.

Для сжатых пространств и для экономии квадратуры в помещении можно использовать винтовую лестницу.

Стоит заметить, что есть еще лестничные сооружения, которые делятся на двухмаршевые и одномаршевые. Они обладают большими габаритами и не предназначены для маленьких комнат. Обязательно должно быть продумано не только основание и середина строения, но и выход на второй этаж. Место выхода или расположения люка должно быть удобное, чтобы не было никаких нависающих конструкций. К примеру, наклонной кровли мансарды. Это может стать причиной получения серьезной травмы головы и более серьезных последствий. Желательно наверху обустроить площадку с перилами, что оградит спуск и сделает его более комфортным.

Правила пользования программой: как рассчитать лестницу правильно

Расчет подъема наверх должен быть самым правильным независимо от того, какой будет лестница: прямой, угловой, вертикальной.

Также не столь важны другие параметры, например:

Какой входной площадкой она будет оборудована;
Удобно ли в дальнейшем будет проводиться мытье конструкции;
Использование, какого массива будет проводиться при строительстве;
Будет ли конструкция деревянной или с использованием металлических щитов.

Самое главное – это то, что сооружение должно быть безопасным и комфортным, так как это может повлиять на здоровье тех, кто будет пользоваться конструкцией.

К примеру, слишком крутая лестница и скользкие ступени могут стать причиной травмирования.

Именно для того, чтобы не испортить будущее строение для подъема наверх стоит использовать специальные программы, в которых учитываются все нюансы и том числе величина марша, высота проема и тому подобные параметры.

Расчет лестницы на второй этаж: винтовая конструкция

Винтовые лестницы могут иметь оборот в 180 градусов.

Эти конструкции:

Стильные;
Красивые;
Компактные.

Именно винтовая лестница является эргономичным и практичным способом, посредством которого можно попасть на второй этаж с первого. Помимо этого такие сооружения нередко выбирают из-за их эстетического вида, так как они будут идеально смотреться в современном стиле или хай-тек.

Для вычисления диаметра винтовой лестницы нужно умножить такие параметры, как ширина марша на 2, а далее прибавить размер диаметра основания.

Чтобы определить радиус подъема, нужно поделить величину ширины марша на 2 и прибавить радиус опорных стоек. Чтобы лестница была максимально комфортной, не стоит делать ее менее 800 мм. Таким образом, можно будет перемещаться без проблем. Что касаемо количества и высоты ступенек в винтовой лестнице, их нужно рассчитать так, чтобы один человек мог свободно подняться/спуститься и при необходимости развернуться на ней. Высота подступенного пространства рассчитывается из сложения среднего роста человека – 180 см и средней глубины проступи – 20 см. Далее все это делится на то, сколько ступеней имеет один виток. Затем высота лестницы делится на то значение, которое получилось.

Программа расчета лестницы

Формула расчета лестниц зависит от вида конструкции, высоты, ширины, количества ступеней и материала. Для частного дома можно выбирать лестницы различного вида. В частности, криволинейные, например, винтовые, угловые и из разного материала. Это может быть металл, дерево, а также пластик, но на деревянной или металлической основе. Как уже было сказано ранее, винтовые сооружения компактные по размерам и добавляют интерьеру эстетичности. Также на расчет лестницы влияет помещение и его особенности.

В частности:

То, для чего оно используется;
Какими параметрами он обладает;
Какой в нем интерьер;
Сколько нужно поворотных площадок;
Какой должна быть конфигурация ступеней;
Где будет расположение лестницы.

Расчет лестницы (видео)

Самостоятельное возведение лестницы – очень интересное занятие, ведь можно подключить фантазию, сделать не просто металлическую конструкцию, а оригинальную кованую модель. Вариантов отделки и строительства может быть огромное множество, но главное выбирать способы расчета только проверенные. Например, специальный онлайн калькулятор.

При расчёте по несущей способности элементы лестницы расчленяются на статически определимые балки — консольные или однопролётные, и рассчитываются по соответствующим формулам. Так как лестницы подвержены действию динамических нагрузок, к жёсткости несущих элементов предъявляются повышенные требования: прогиб их не должен превышать 1/400 пролёта. Нагрузки, действующие на лестничные марши и площадки, должны собираться путем сложения собственного веса конструкций и временных нагрузок: в жилых домах — 300 кг/м².

При подъеме человек затрачивает примерно в два раза больше энергии, чем при движении по горизонтали (рис. 2). Практикой установлено: лестница удобна и безопасна, если удвоенная высота подступёнка, сложенная с шириной ступени (проступью), равняется среднему шагу человека. Длина шага человека на плоскости составляет примерно 600–640 мм. Исходя из этого, проступь и подъем определяют по формуле: 2а+b = 600…640 мм .

Рис. 2. Расчет высоты и ширины рядовых ступеней

Как альтернативу можно использовать другую, более легкую для запоминания, формулу: а+b = 450 ± 20 мм , где а — высота ступени (подступёнка), b — ширина ступени (проступи).

Ширина проступи должна обеспечивать опирание ноги полной стопой, то есть быть не меньше 200 и не больше 320 мм. Оптимальной считается высота подступёнка, равная 150, а ширина проступи — 300 мм. При сильном увеличении ширины проступи вы непременно собьетесь с шага, а при сильном уменьшении затруднится спуск. При проектировании забежных ступеней нужно учитывать, что минимальная ширина ступеней с узкого конца должна составлять не менее 100 мм, а нависание проступи над нижней ступенькой должно быть не более 50 мм. Так же нависание верхней ступени над нижней делается тогда, когда другими способами не удается увеличить ширину проступи, в этом случае величина нависания не должна превышать 30 мм для деревянных и 50 мм для железобетонных ступеней.

Наиболее удобные углы подъёма лестницы находятся в диапазоне от 23 до 37°. Чем лестница круче, тем меньше ей надо места для установки в доме, и соответственно, чем лестница положе, тем больше места необходимо для неё предусмотреть. Если угол меньше 23° — лестницу можно заменить пандусом (ровной наклонной площадкой), если больше 45°, то лестница переходит в разряд приставных или раскладных (рис. 3). Оптимальный угол подъема винтовых лестниц — 25–35°. Наиболее сложным процессом при крутизне лестничного марша более 40° является спуск с лестницы, а при углах более 45° спуск можно осуществлять только спиной вперед.

рис. 3. Нормативная зависимость размеров ступеней от крутизны лестницы

Количество ступеней зависит от высоты этажа и угла наклона лестницы. Зная местоположение лестницы в плане и высоту помещения, количество ступеней можно (и проще) установить графически, а после этого, по формулам безопасности определить ширину проступи.

Для графического построения лестницы на миллиметровой бумаге или бумаге «в клеточку» нужно в масштабе нарисовать лестничный марш (рис. 4) соизмеряя его с высотой этажа.

рис. 4. Пример графического расчета количества ступеней и высоты подступёнка. Таблица высот для ступенек в зданиях с нормативной высотой этажа

Высотой этажа называется разница высотных отметок уровней чистого пола нижнего и верхнего этажа, то есть в размер высоты этажа должны быть включены толщины одежды полов. Например, пол нижнего этажа облицован керамической плиткой, а пол верхнего этажа выложен паркетом по лагам и фанерному «черному полу». В расчет высоты этажа должны быть включены все слои данных половых конструкций: внизу — толщины выравнивающей стяжки, плиточного клея и плитки; вверху — толщина лаг, фанеры и паркета. В России еще со времен существования СССР высота этажа — величина регламентированная. Обычно стандартная высота этажа равна 2,8 или 3 м, реже — 2,7 или 3,3 м, что позволяет проектировать высоту помещения (расстояние от пола до потолка) не менее 2,4 м. Такая высота этажа позволяют без особого труда вписать лестницу с размерами ступеней, отвечающим требованиям расчетной формулы безопасности (рис. 4, таблица 2). Если ваша высота этажа отличается от нормативной и не кратна 3, то высоту ступеней нужно рассчитывать (округлять) с точностью до одного миллиметра, но так, чтобы высоты всех подступёнков были одинаковыми. Погрешность вычисления, набегающую от округления высот, лучше распределить на нижнюю фризовую ступень, а остальные ступеньки марша сделать одинаковой высоты.

Разные по высоте ступени приводят к постройке травмоопасной лестницы. Особенно опасной эта лестница становится во время спуска в ночное время суток. Спускаясь по лестнице, мышечная память нам подсказывает, что должна быть ступенька. Вес тела переносится на ногу, а ступеньки под ней нет… Она — ниже! И всего-то два-три десятка миллиметров, а ногу подвернули… и еще хорошо, если не покатились кубарем вниз.

В домах с нестандартной высотой этажа для выравнивания высоты ступеней допускается опустить уровень чистого пола верхней этажной площадки чуть ниже относительно уровня чистого пола остального этажа. Порожек лучше не делать, а сделать пол этажной площадки в виде пандуса, то есть наклонным. Для подравнивания высоты ступенек потребуется всего несколько миллиметров так, что уклон будет вряд ли сильно заметным. Как вариант, если лестничная площадка огорожена стенами с дверями, полы между этими помещениями можно сделать с небольшим порогом. Такое решение всем хорошо знакомо: уровень этажных площадок в многоквартирных домах, как правило, ниже уровня чистых полов в квартирах. Ноги мы здесь не ломаем — привыкли.

В таблице 1 рисунка 3 приведены размеры ступеней для «уплотненных» лестниц, пригодных для загородных домов. Нередко в планировках этих домов под лестницы оставляется так мало места, что для того, чтобы сделать лестницу короче, приходится жертвовать шириной проступи. Так, например, в лестнице с высотой подступёнка 200 мм ширина проступи равняется 250 мм. Взрослый человек не может опереться на такую проступь полной ступней и ему приходится спускаться с лестницы боком или спиной вперед. В таблице 2 рисунка 4 приведены размеры высот подступёнков для стандартных высот этажа. Рассчитать ширину проступи по формулам безопасности не составит особого труда. Но есть и еще один способ определить размеры ступеней — графический.

Этот эргономический способ основан на том, что человек, свободно делая по горизонтальной плоскости шаг в 620 мм, может с той же легкостью поднимать ногу на высоту, равную лишь половине этой величины, то есть на 310 мм. Поэтому, если на горизонтальной оси графика (рис. 5) отложить известное число частей, равных каждая одному шагу (620 мм), а на вертикальной оси — равных высоте подъема ноги 310 мм, то такое построение дает возможность получить размеры подъема и ширины ступеней для лестницы с любым наклоном. Для этого нужно нанести на график линию наклона своей лестницы (ее высота и длина известны) и в точках пересечения с сеткой графика провести перпендикуляры. Это и есть оптимальная высота и ширина ступени для данного уклона лестничного марша. Более того, вы можете воспользоваться этим методом и построить лестницу конкретно «по себя». Например, задав шаг равным 600, а подъем соответственно 300 мм либо задав длину шага такой, какой вы считаете нужным.

рис. 5. Графический способ подбора оптимальных размеров ступеней (размеры в мм)

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

прямые, поворотные, Г и П образные лестницы;
лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Параметры, используемые в расчетах

Лучше всего, если ваша конструкция будет соединять именно те помещения, где имеется высокий уровень пешеходной нагрузки. Например, вход на второй этаж выгоднее всего будет разместить рядом с коридором или прихожей.
Конструкции с одним или двумя маршами будут занимать достаточно большую площадь. Поэтому монтаж таких лестниц в небольших помещениях нежелателен. Целесообразнее в целях экономии пространства в маленькой комнате устанавливать винтовую лестницу или сборную.

Расчет металлической лестницы и ее размещения нужно производить так, чтобы выход на второй этаж располагался в самом удобном месте. Нельзя чтобы непосредственно над выходом находилась наклонная кровля, как это бывает, если в вашем доме имеется мансардный этаж, поскольку в темное время суток вы рискуете получить травмы при перемещении по лестнице.

В верхней своей части и нижней конструкция обязательно должна быть оснащена свободными площадками, минимальная ширина которых должна составлять не менее 0,8 м. Этот фактор оказывает значительное влияние на выбор места для размещения лестницы, ведь не каждое помещение позволяет устанавливать крупногабаритные конструкции.

Обратите внимание! Использование раздвижной лестницы или конструкции складного типа можно назвать дополнительным вариантом. Для того чтобы получить стабильную и надежную конструкцию и при этом сэкономить место, лучше отдать предпочтение винтовой лестнице.

Основные параметры конструкции

Ширина каркаса зависит от назначения лестницы:

подвальные и чердачные помещения обычно используются не так часто, как жилые, поэтому вы пожжете себе позволить сэкономить на площади и взять лестницу шириной всего 0,8 м;
конструкция для второго этажа в жилом помещении должна иметь минимальную ширину в 1 м, если вы планируете парадную лестницу с выходом из гостиной, то можно сделать каркас шириной в 1,5 м при условии, что площадь вашего помещения позволяет совершить установку такой большой конструкции;
двухмаршевые конструкции размещаются как можно теснее, можно взять каркас шириной 0,75 м.

Теперь можно перейти к вычислению параметра высоты конструкции.

Обратите внимание! Этот показатель зависит от такого элемента общей конструкции, как просвет. Поэтому в своих расчетах вам обязательно следует отталкиваться от него.

При вычислении высоты необходимо учитывать:

высоту подъема следует измерять от напольного покрытия на первом этаже до этого же уровня на втором этаже;
просвет, который является расстоянием от поверхности ступеньки до преграды, расположенной над ней сверху, как правило, такой преградой может быть перекрытие верхнего этажа;
Минимальный размер просвета должен составлять 1,9 м и более, иначе вам придется заняться расширением прохода на второй этаж или делать конструкцию более пологой.

Обратите внимание! Требования к размеру просвета для подвальных и чердачных лестниц не такие жесткие, поскольку такие конструкции используются очень редко.

Планирование ступеней и площадок

Этот метод работает при таких условиях:

имея одно и то же количество ступеней, с равными параметрами, и длину марша вы можете за счет этого элемента уменьшить угол подъема конструкции;
используя простой вариант конструкции для облегчения своих расчетов, вы можете рассматривать площадку в роли большой ступени, причем у вас появляется возможность за счет нее увеличить лестничный марш;
самое оптимальное размещение площадки – строго посредине марша.

Обратите внимание! Лестничная клетка требует более надежного и прочного закрепления, чем другие ступени.

Для таких целей подойдут и бесплатные приложения, которых достаточно много можно найти в сети Интернет.

Обратите внимание! Не стоит намеренно увеличивать ширину проступи, поскольку такая лестница будет не удобной, и вы будете постоянно сбиваться с шага.

Свес ступени также не стоит делать слишком большим, достаточно будет и 5 см.

Параметры винтовой конструкции

Рассмотрим на примере расчет лестницы с параметрами:

ширины проема – 2 м;
высоты этажа – 2,5 м;
углом закручивания – 2 700.

Основные расчеты:

Диаметр всегда должен быть меньше ширины проема, поэтому он вычисляется в нашем случае так: 2 м – 0,2 м = 1,8 м.
Для вычисления длины ступени нужно взять половину диаметра, то есть радиус: 1,8 м: 2 = 0,9 м.
Используя формулу L = 2ПR, можно вычислить длину окружности. При наших параметрах должно получиться: 2х3,14х0,9 = 5,65 м.

Обратите внимание! Винтовую лестницу нельзя назвать полным кругом, поэтому полученный результат умножается на 3/4 (этот показатель соответствует 2700). Полученная в итоге протяженность лестницы составляет 4,24 м (внешний радиус). Если угол поворота будет составлять 1800, тогда этот показатель разделяется надвое.

Вычислить расчетную длину лестницы можно на основе показателя удобной линии движения, которая располагается на расстоянии от центра – 2/3R. Вычисления выглядят так: 4,24 м х 2/3 = 2,83 м.
При высоте этажа в 2,5 м можно вычислить количество ступенек (шаг 15-20 см). Формула: 250:17 = 14,7.
Для выяснения точной высоты шага, полученную ранее цифру (14,7) округлим до 15, и по формуле у нас выходит: 250:15=16,75 см.

Обратите внимание! Если рассчитав точный показатель высоты шага, вы получаете не целое число, можно округлить этот показатель до десятых (в нашем случае это будет 16,7 см), а первую ступеньку лестницы с учетом этого можно просто сделать ниже.

Для этого выполняется расчет: 250–14х16,7= 16,2 см.

Работа с калькулятором

К исходным данным относится:

высота вашего проема;
длина подъемной части лестницы;
планируемое количество маршей в конструкции и ступеней на каждом из них;
параметры ступени (проступь, свес и т. п.).

При не обойтись без качественной программы проектирования лестниц на русском языке. Хорошие варианты есть, но многие из них не русифицированы, и неудобны в использовании. В зависимости от технической сложности проекта для расчетов применяется профессиональный инженерный софт и простые утилиты.

Интерфейс программы для проектирования лестниц

Существует целый набор инструментов для моделирования пролетов и 3D изображений лестничных конструкций. Чтобы выбрать необходимый софт надо разобраться в достоинствах и недостатках различных программных продуктов.

Профессиональные инженеры, в качестве программ для проектирования лестниц на русском языке, используют универсальные продукты. Наиболее часто в проектных компаниях используются: ArchiCad, AutoCad и Лира.

Кроме моделирования общей конструкции программы позволяют подобрать необходимый для строительства материал, учесть его количество, рассчитать затраты на проведение работ и подготовить техническую документацию. Поскольку к каждой лестнице необходим индивидуальный подход, общестроительные программы идеально подходят для проектирования любых типов конструкций.

Проектирование лестницы в программе ArchiCAD

Они одинаково хорошо делают , и бетонных маршей. Для пользователя софт не простой, требует специфических знаний и навыков.

Чуть проще в использовании SolidWorks. Программа разработана для создания конструкций промышленных объектов. Она позволяет спроектировать 3D модель любого уровня сложности, выдает конструкторскую документацию. Софт снабжен анимацией, проецирует возможности движения, падения, имеет разные степени прорисовки. В SolidWorks легко проверить стыковку деталей лестницы.
Если заниматься строительством лестниц профессионально, стоит освоить работу с подобными инструментами. Но ради однократной постройки неделями изучать сложные инженерные инструменты вряд ли целесообразно.

Проектирование лестницы в программе SolidWorks

Пользовательский софт для проектирования лестниц

Специально для расчетов и моделирования частных конструкций созданы инструменты, которые просты в использовании и на выходе предлагают достаточно информации для производства работ. Такие программы проектирования лестниц на русском языке не слишком сложны в применении. Овладеть принципами работы способен любой, кто знаком с графическими редакторами.

Специализированные конструкторские программы

К специализированному софту относятся те программы, которые разработаны именно для конструирования лестниц:

Названия различных элементов конструкции лестницы

StairCon

Программа для проектирования лестниц, которая позволяет быстро подготовить макет, составить документацию для контроля производства работ и смету. Готовый лестничный марш можно просмотреть в 3D, в любой момент отредактировать. Для создания модели необходимо задать всего несколько параметров, остальное программа рассчитает автоматически. Инструмент позволяет выгружать результаты в другие программы, например в AutoCad, как целиком, так и подетально.

Compass Staircase

Compass Staircase или Компас применяется для создания подробных конструкций и нестандартных лестничных маршей с забежными ступенями . Имеет большую библиотеку деталей, и возможность их комбинирования. Программа позволяет подготовить чертежи в масштабе 1:1. Быстрота прорисовки макета практически не зависит от его сложности.

«Лестницы» для AutoCad

Специализированное приложение для AutoCad предлагает 25 базовых моделей. Коллекция сокращает время работы над проектами по индивидуальному заказу. Содержит угловые модели, винтовые, криволинейные макеты и лестницы с прямым маршем.

Wagemeyer GmbH

Удобная и несложная программа для проектирования лестниц, с детальной проработкой элементов. Дает возможность вывести изображение для 3D презентации. Предоставляет полную калькуляцию проекта.

Софт разработан для нескольких видов лестниц: стальных, винтовых, деревянных. Кроме этого можно смоделировать варианты установки перилл и ступеней на уже существующие конструкции из любого материала: бетона, стали, дерева, камня.
Размер проектируемого марша ограничен тремя этажами. При совершении ошибок, сопряженных с нарушением строительных норм, программа выделяет их. Есть возможность распечатать каждую деталь отдельно для её производства.

SEMA

Программа используется как для работы с шаблонами, так и с проектами по индивидуальному заказу.

Оптимизирует расчеты конструкций по подъему, высоте пролета. Вычисления происходят автоматически на основе заданных а. Подходит для всех видов лестниц. Программа удобна для визуализации макета в условиях проекта здания.

Из пользовательских продуктов SEMA — одна из самых трудных в освоении. Все вышеперечисленные программы хорошо подходят для тех, кто занимается изготовлением лестниц на заказ, особенно при использовании станков с числовым программным управлением.

Специализированный и инженерный софт лицензирован и не распространяется бесплатно. В видео показан процесс построения лестницы в программе SEMA.

Лестниц расчет. Онлайн-конструктор 3d расчета, проектирование лестниц своими руками

ГлавнаяРазноеЛестниц расчет

Расчет лестницы онлайн, расчет лестницы на этаж

Рассчитать деревянную лестницу на второй этаж

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для деревянной лестницы. Начните расчет прямо сейчас!

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Программа расчета ступеней лестницы выдаст вам данные не только по количеству требуемых ступеней, но и длину тетивы лестницы, угол наклона лестницы, высоту и глубину ступеней, высоту подступенка лестницы. Калькулятор расчета ступеней может вам порекомендовать уменьшить или увеличить количество ступеней. А так же онлайн калькулятор лестницы предоставит вам резюме «удобная» или «не удобная» лестница по заданным вами параметрам.

Удобная лестница. Какая она?

На удобство лестницы сразу влияет несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы в некоторых случаях даже ширина лестничного марша. Идеальные размеры ступеней – это гарантия безопасности. Глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу правой ногой, вы правой же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36 градусов. Если угол наклона лестницы меньше 20 градусов, то лестница переходит в разряд пандусов, если более 45 градусов то в разряд приставных, раскладных, где спуск осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобным, и тем более не предназначены к ежедневному использованию.

Чертеж деревянной лестницы

Кроме всех расчетов по стройматериалам программа нарисует чертеж вашей деревянной лестницы. Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо еще на стадии проектирования загородного дома определиться с параметрами лестницы и выделать достаточно места для строительства прямой лестницы.

zamer-doma.ru

Калькулятор расчета прямой лестницы: деревянная, металлическая

Инструкция для онлайн калькулятора расчета прямой лестницы

Указываем все требуемые параметры

Y — Высота проема.

X — Ширина проема.

H — Ширина косоура (минимальная).

Z — Ступеньки в толщину.

F — Размер выступа ступеньки.

SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.

Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.

В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.

Удобство каждой лестницы можно рассчитать по формуле: глубина ступеньки + 2 высоты ступени=63±3 см.

30° до 40° — оптимальный наклон лестницы.

20 -25 см — оптимальная высота ступеней.

Расчет ступеней лестницы зависит от высоты между этажами и ступенями.

Комфортная глубина ступеней не менее 28-30 см.

При помощи выступа ступеньки можно убрать недостатки ее глубины.

По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.

Как сделать прямую лестницу своими руками

Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.

Ширина марша

Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.

Наименьшая ширина маршевого пролета ровна 80 см, если это значение меньше, то могут, возникнут трудности с подъемом мебели, прохода толстым людям. Оптимальная ширина 100-140 см.

Стройматериалы для лестницы

При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.

Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.

Балки для проступи лучше выбрать сечением не менее 30-40 мм.

Балки для подступней должны иметь сечение от 25 мм и выше.

Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.

Монтируем тетиву (косоуры)

Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.

В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.

При помощи пилы или электролобзика отпиливаем лишнее.

Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.

Рекомендация! Оптимальное количество косоуров – 2, но с увеличением нагрузки на лестницу, их должно быть больше. Каждый последующий изготавливается по шаблону первого.

Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.

Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.

Монтируем ступени

Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.

Монтаж подступни на косоур

Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.

После монтажа подступней, начинаем установку проступней — ступеней.

Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.

При помощи шурупов по дереву фиксируем ступени сверху подступней.

Рекомендация! Если вы используете тетиву только с одной стороны, то ступенька должна вставляться в паз в тетиве, который промазывается предварительно клеем вместе с краем ступеньки.

Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.

Перила прикрепляем сверху саморезами.

Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.

o-builder.ru

Расчет лестницы на второй этаж онлайн: программа, калькулятор, как рассчитать

Самостоятельно проектируя дачу или загородный дом, обязательно придется столкнуться с проблемой расчета лестницы. Задача не такая уж и сложная, но базовые технические приемы для обсчета разных видов лестниц следует знать.

Рассмотрим, как рассчитать лестницу на второй этаж онлайн при помощи калькулятора и специальных программ.

От каких параметров зависит техника расчета

Благодаря грамотному расчету ваша лестница будет комфортной и безопасной

Для выполнения расчета необходимо определиться:

с типом конструкции;
углом наклона;
количеством ступеней;
шириной ступеней;
другими особенностями конструкции.

Прежде всего, понадобятся такие параметры:

Высота лестницы.
Наличие достаточного места под конструкцию определенного типа.
Вид материала, используемого для строительства лестницы.
Условия эксплуатации, зависящие от состава семьи. Если есть пожилые люди, то крутой подъем, они просто не одолеют. Опасна такая конструкция и для маленьких детей.
Предполагается ли переносить по лестнице тяжелую габаритную мебель. Винтовая конструкция полностью исключает такую возможность.

Прежде всего нужно решить какую лестницу конкретно вы хотите видеть в своем доме, а уже после этого вводить данные для расчета. Выбирать придется среди таких типов:

винтовая со ступенями, расположенными вокруг стержня по спирали;
забежная, где нет промежуточной площадки;
прямая с поворотом на 900 с промежуточной площадкой;
с поворотом на 180° с обязательным присутствием промежуточной площадки.

Учитывать следует и такие нюансы, как расположение стен, перегородок, дверных проемов, площадь комнаты, дистанция между полом первого этажа и потолком.

Все обозначенные моменты следует учитывать на первоначальном этапе проектирования лестницы на второй этаж Типы лестниц Элегантная прямая лестница на 2 этаж. Стоимость ее зависит от высоты и материала. Колеблется в пределах 50,0-160,0 т.р.

Лестница поворотная (90 градусов) стоимостью около 45 т. р. Разворотная лестница (180 градусов). Стоимость — 48 т. р. Раскошная разворотная лестница. Каркас металлический, ступени из бука. Стоимость 108,3 т.р. Лестница с поворотом, примыкающая к одной стене. Дерево и металл. Обойдется примерно в 109 т. р. Лестница прямая, выполненная в стиле «Модерн». Стоимость ее в пределах 116 т. р. Лестница в стиле «Модерн» поворотная стоимостью 120 т. р. Винтовая лестница — отличное решение для небольшого проема. Стоимость около 50 т. р.

Расчет лестницы на 2-й этаж при помощи онлайн калькулятора

В сети есть множество онлайн калькуляторов, максимально облегчающих задачу по выполнению расчета лестницы и оперативно решающих все вопросы.

Основой программ для онлайн калькуляторов служат требования к лестничным конструкциям и нормы, регламентируемые ГОСТом. Пример одного из хороших калькуляторов — zamer-doma.ru.

Работает он просто, достаточно ввести такие данные, как высота, длина проема, количество, толщина ступеней, высота их края, наибольшая ширина косоура, а также направление подъема и ориентация первой ступени относительно пола 2 этажа, чтобы получить:• чертеж лестницы;• длину верхней тетивы;• угол наклона конструкции;• величину шага между запилами под ступени на тетиве;• высоту и глубину ступеней;• высоту подтупенка;• рекомендации по изменению параметров для повышения комфортности лестницы.

Параметры лестницы, необходимые для расчета на калькуляторе

Еще один бесплатный онлайн калькулятор lestnicmir.ru. С его помощью можно рассчитать наиболее приемлемую конструкцию, получить рекомендации по улучшению ее эргономики.

Для этого нужно только выбрать вид лестницы, ввести требуемые габаритные размеры и данные по ступеням, все остальное калькулятор выполнит сам.

Эскиз к расчету лестницы с поворотом Шаблон ступеней

Расчетные размеры тетивы лестницы

Хороший калькулятор лестниц domaizbrusa-pestovo.ru. Пользоваться им легко — следует только обращать внимание на подсказки и вводить требуемые системой параметры.

Этот онлайн сервис позволяет выполнить расчет конструкции. Есть здесь и калькулятор расчета материалов.

Программа выдаст и чертеж лестницы, где будут обозначены основные размеры, разметка верхних точек ступеней на тетиве, величины углов, под которыми расположены ступени относительно к тетиве, другие определяющие размеры.

Калькулятор расчета лестницы domaizbrusa-pestovo.ru Калькулятор o-builder.ru быстро рассчитает прямую лестницу

Формула для расчета удобства лестницы

Иногда онлайн программы для расчета лестничных конструкций выдают вердикт, что лестница, выполненная по введенным вами размерами будет неудобной.

Такие выводы можно сделать и самому, сделав простое вычисление, основанное на средней длине шага.

Обычно человек делает шаг длиной 600-660 мм, значит, среднее значение — 630 мм. Параметры удобной конструкции должны соответствовать следующей формуле:2h + S = 630±30 мм, где:

h – высота ступени, колеблющаяся в пределах 200-250 мм;
S – ее глубина, соответствующая 45 размеру ноги, что составляет от 280 до 300 мм.

Что касается наиболее удобного наклона, то это 30-40°.

Недостатки глубины лестницы легко убираются за счет выступа.

Для получения точных данных, все вводимые в программу онлайн калькулятор параметры замеряйте одним инструментом.

При определении основных размеров ступеней можно пользоваться таблицей, составленной специалистами на основе собственного опыта и нормативных требований:

В таблицу сведены основные рекомендуемые размеры ступеней

Условное обозначение требуемых параметров прямой лестницы из дерева

Основные параметры прямой лестницы

Обычно в онлайн калькуляторе параметры обозначаются так:Y — высота проема. X — ширина проема.H — минимальная ширина косоураZ —толщина ступени.F — выступ ступени.SP — расположение 1-й ступени, относительно пола на втором этаже.

Программа онлайн конструктор лестниц

Существует программа Consultec Staircon, разработанная в Швеции по которой можно не только рассчитать лестницу на второй этаж, но и создать ее проект в формате 3D.А кроме того:

Введя такие параметры, как ширина, высота лестницы, число ступеней и поворотных площадок, сможете построить очень точный чертеж.
Выбрать ограждение.
Подобрать материал для лестницы в целом или для отдельных ее элементов.
Выбрать вариант отделки.

Программа Consultec Staircon поможет создать 3-мерную модель лестницы и рассчитать ее параметры

Для разработки проекта удобно пользоваться программой Mastercam, позволяющей среди прочих видов работ, моделировать лестничные марши. Есть много подобных разработок, но не все могут вывести на готовый результат.

Интерфейс программы Mastercam, позволяющей выполнять многие виды работ Программа онлайн конструктор позволяет выбрать параметры ограждающих конструкций Рассчитывая высоту балясин, не забудьте добавить глубину паза

После создания проекта и расчета лестницы вы можете сделать заказ на сайте lestnicymaster.ru. Техническое оснащение нашего производства позволяет снизить себестоимость, сократить сроки изготовления лестниц при неизменно высоком их качестве.

11 полезных советов

Специалисты рекомендуют:

Избегать перепадов высоты ступеней лестницы. Все они должны быть абсолютно одинаковыми.
Лестничная площадка по ширине должна быть эквивалентной ширине марша.
Прямолинейный фрагмент со степенями по длине не должен быть менее 1,5 м и не превышать 3 м.
Размер ступеней зависит от их количества.
Минимальная ширина лестницы — 0,7 м, что обеспечивает пропуск 1 человека.
Формирование угла наклона зависит от параметров ступеней, но он обязательно должен обеспечивать пропорциональное продвижение человека вперед.
Меньше места занимает лестница с большим углом наклона, но подыматься по ней сложнее.
В идеале ширина перил должна быть эквивалентной 10 см.
Оптимальная высота перил — 90 см, а высота балясины — 80 см. При этом, если предполагается устанавливать ее в паз, то эту цифру немного увеличивают, прибавляя глубину паза.
Опорные стойки по высоте должны равняться соответствующему размеру балясин, но если они устанавливаются не на ступеньки, а на пол, то к этой высоте прибавляется расстояние от ступенек до пола.
Длина перил и лестничного марша эквивалентны друг другу.

Таблица, демонстрирующая взаимосвязь между параметрами ступеней и углом наклона Зависимость высоты подступенка от количества ступеней и высоты потолка

Грамотный расчет убережет вас от ошибок и ненужных переделок, сэкономит время и финансы.

lestnicymaster.ru

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками

Созданию лестницы предшествует этап разработки проекта. На этапе конструирования инженер:

Ширина лестничного марша

Расчет угла наклона лестницы

Конечно, любую работу лучше доверять профессионалам. Но если есть желание сэкономить 30-40% от стоимости лестницы, то описанную работу можно выполнить самостоятельно при помощи специального программного обеспечения.

Онлайн-конструктор 3d расчета

Разработать 3d модель лестницы своей мечты под силу каждому. Для этого в интернете существуют онлайн-сервисы.

Онлайн-конструктор лестницы

Работают они достаточно просто. Пользователь должен задать следующие параметры:

тип лестницы;
длину марша;
ширину и высоту ступени;
материал конструкции.

Дополнительно можно из предложенного списка выбрать цвет тонировки и декоративное оформление конструкции.

Конструирование ж/б лестницы

Подобные программы можно встретить на сайтах производителей лестниц. В этом случае можно не только посмотреть воочию на созданную своими силами лестницу, но и узнать в какую сумму обойдется ее изготовление у конкретного производителя.

Проектирование своими руками — программа калькулятор

Ну а если необходимо запроектировать лестницу «с нуля», то потребуется программа калькулятор. На сегодняшний день существуют программы, которые специализируются на проектировании лестниц. К таким относятся StairCon, Stair Designer, Compass/ND, Consultec Stairon.

Скрин с программы StairCon

Проектирование лестницы в программе Compass/ND

Скрин с программы Consultec Stairon

С их помощью можно:

Как правило, для того чтобы получить готовый проект, для программы достаточно следующих исходных данных:

тип лестницы;
ширина и длина проема;
высота проема;
толщина перекрытия.

Строительный калькулятор Житова

Описанные программы, конечно же, облегчат задачу проектирования и позволят сэкономить немаленькую сумму, но и сами они стоят не дешево.

Меню строительного калькулятора Житова

В качестве альтернативы можно воспользоваться строительным калькулятором Житова, который в онлайн-режиме поможет рассчитать деревянную, металлическую или железобетонную лестницу.

Расчет прямой лестницы в строительном калькуляторе Житова

Конструирование одномаршевой лестницы начинается с того, что программа запрашивает следующие данные:

желаемые размеры ступеней;
размеры выступа на ступенях;
размеры проема;
минимальную ширину косоура;
положение начальной ступени по отношению к уровню пола 2-го этажа;
направление подъема.

На основании этих данных программа рисует чертеж с указанием основных размеров конструкции и углов ступеней по отношению к тетиве, с разметкой основных размеров ступеней.

Следует учесть, что проектирование в программе производится с учетом эргономических требований. В соответствии с которыми, уклон лестницы должен быть 30-40, высота ступени – не более 25 см, а глубина ступени – 28-31 см.

Рекомендуемые размеры лестницы

Ну а если есть желание творчески подойти к процессу создания лестницы для собственного дома, то можно вооружившись калькулятором, карандашом и бумагой выполнить расчет и чертеж самостоятельно.

Как правильно рассчитать лестницу

Винтовую металлическую

Конструирование винтовой лестницы начинают с замеров высоты помещения (Н) и размера проема (D1). Высота помещения измеряется от уровня чистого пола нижнего этажа до уровня пола верхнего этажа. От размера проема зависит то, какого диаметра (D2) можно установить лестницу.

Винтовая лестница

Диаметр лестницы принимают чуть меньшего размера, чем проем. Для того чтобы подъем по лестнице был удобным и безопасным диаметр принимают 1500-2000 мм.

Разновидность винтовых лестниц

Определив диаметр, находят длину ступени (D3): D3= D1/2-d, где

d- внутренний диаметр. Его принимают с учетом диаметра опорной стойки. Обычно эта величина равняется 100-200 мм.

Для дальнейших расчетов, необходимо определиться с углом поворота лестницы. Если вход и выход с лестницы будет находиться на одной линии, то поворот лестницы составляет 3600.

Лестница с углом поворота 360 градусов

На следующем этапе определяют длину марша по формуле: L = 2πR, R= D2/2. Так как нужно определить длину марша по линии подъема, а он отступает от края комнаты на 2/3, то формула принимает вид: L = 2*2/3πR.

Зная длину марша и выбрав глубину проступи (h3) можно рассчитать количество ступеней (n): n= L/ h3. При этом оптимальная глубина проступи составляет 25-27 см. Если при расчете получают нечетное число, то его округляют. Как правило, уровень верхней ступени совпадает с полом верхнего этажа, поэтому ее при расчете не учитывают.

Глубина проступи винтовой лестницы

Если поделить высоту помещения на количество ступеней, то узнаем ее высоту. Нормальной считается высота ступеней 17-18 см. Если получилась высота больше, то необходимо увеличить количество ступеней.

Чтобы убедиться, что лестница полностью соответствует нормам эргономики, необходимо вычислить глубину проступи по линии движения и по внешнему краю. Для этого нужно длину марша разделить на количество ступеней. Полученное значение глубины проступи по линии движения должно быть 20-25 см, а по внешнему краю – 30-35 см. Глубину проступи внутри марша можно рассчитать или принять 100-200 мм.

На основании этих расчетов строят чертеж винтовой лестницы и рассчитывают необходимое количество материалов.

Чертеж винтовой лестницы

Как правильно рассчитать лестницу из дерева на второй этаж

С поворотом на 900

Прежде чем приниматься за расчет, измеряют высоту от пола первого этажа до пола второго этажа и размеры проема, в котором будет установлена лестница.

Деревянная лестница с поворотом на 90 градусов

Зная высоту этажа можно рассчитать необходимое число ступеней (n). Для этого высоту этажа делят на принятую высоту ступени. Удобной считается лестница с высотой ступени (а) 15-18 см.

А ширина ступени (b) должна быть в пределах 27-30 см. Проверить насколько удобной получилась после расчетов лестница, можно умножив высоту ступеней на два и прибавив ширину. Получившееся значение должно быть в пределах 600-650 мм. Используя эту же формулу можно рассчитать ширину ступени по формуле: b=650-а*2

Расчет лестницы с поворотом на 90 градусов

Чтобы в процессе подъема по лестнице не упереться в потолок головой, необходимо соблюсти высоту просвета в пределах 1900-2000 мм. Понять соответствует ли проектируемая конструкция данному требованию можно, выполнив следующие расчеты:

От длины проема отнять 70 см и разделить на ширину ступеней. Получившееся число – это количество ступеней, расположенных над проемом.
Значение из первого пункта умножить на высоту ступени.
От высоты этажа отнять значение, полученное во втором пункте. Это число и будет равняться высоте просвета.

Если число получилось меньше нормы, можно предпринять следующее:

увеличить проем;
уменьшить количество ступеней, тем самым увеличив их высоту.

Если же увеличить проем невозможно, а уменьшение ступеней приведет к тому, что уклон лестницы и высота ступеней не будут соответствовать норме, лучше запроектировать лестницу с поворотом на 900.

Данная конструкция состоит из двух маршей расположенных по отношению друг к другу под углом 900. Это позволяет вписать лестницу даже в помещение с небольшой площадью и с маленьким проемом.

Лестница в небольшом помещении

Между собой марши могут быть соединены площадкой или забежными ступенями. Первый вариант намного удобнее, да и расчет в этом случае мало чем отличается от уже описанного. Главная задача – определить, на какой высоте от уровня пола необходимо устроить промежуточную площадку.

Вначале считают, сколько ступеней нужно для верхнего марша, расположенного между площадкой и вторым этажом. Для этого требуемую высоту просвета (2000 мм) делят на принятую высоту ступени (15-18 см). Полученное число округляют до целых и уменьшают на единицу (так как верхняя фризовая ступень совпадает с уровнем пола).

Расчет количества ступеней

Чтобы узнать, на какой высоте будет находиться площадка, высоту ступеней умножают на их количество и от высоты этажа отнимают это число.

Количество ступеней для нижнего марша рассчитывают точно так же. При этом лестничная площадка при расчете считается ступенью. Ширину и длину площадки принимают равной ширине лестницы.

С поворотом на 1800 и площадкой — чертежи

Двухмаршевую лестницу с поворотом на 1800 принято устанавливать при высоте этаже больше 3 м.

Двухмаршевая лестница с поворотом на 180 градусов и площадкой

Для удобства расчет выполняют одновременно с построением чертежа на миллиметровке. Вначале вычерчивают лестничную клетку.

Чертеж двухмаршевой лестницы

Зная ширину лестничной клетки, вычисляют ширину марша. Для этого от ширины лестничной клетки отнимают величину зазора (100 мм) и делят величину на два.

Ну а чтобы узнать, какая высота отведена каждому маршу – высоту этажа делят на два.

Дальнейший расчет связан с вычислением количества ступеней. Для этого опять же достаточно высоту марша разделить на высоту ступени.

Ну а чтобы определить, какая будет длина марша, и построить его горизонтальную проекцию на плане, необходимо количество ступеней умножить на ширину.

Полученные размеры переносят на план. А затем вычерчивают разрез лестничной клетки.

Имея на руках чертежи, не составит труда выполнить разбивку конструкции в доме.

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками – программа-калькулятор, Житов, как правильно рассчитать винтовую, металлическую, лестницу из дерева на второй этаж с поворотом на 90, 180 и площадкой – формулы, чертежи

lestnicypro.ru

Расчет ступеней лестницы: формулы и рекомендации специалистов

Правильно просчитанные ступени выглядят не слишком оригинальны, но удобны и безопасны.

Строительство дома, имеющего второй этаж, предполагает создание лестничной конструкции, которая соединяет этажи между собой. Наиболее простым и доступным для самостоятельного возведения вариантом является одномаршевая лестница. Однако даже в этом случае нужно знать, как рассчитать ступени лестницы, чтобы она получилась не только безопасной, но еще и удобной.

Необходимые формулы

Расчет лестничных ступеней производят, ориентируясь на такой параметр, как человеческий шаг. Его среднее значение находится в диапазоне от 600 до 640 мм. Как, исходя из этой величины, сделать расчет высоты и глубины ступеней (высоты подступенка и глубины проступи)?

Размер шага среднестатистического человека.

Существуют формулы, которые связывают высоту и глубину ступени с конкретными числовыми параметрами, характерными для человеческого шага. Вот наиболее значимые соотношения:

Y + 2H = S;
Y + H = 460 мм;
Y – H = 120 мм.

Обозначения: Y – глубина ступени, H – высота ступени, S – средний шаг человека (600–640 мм).

Первая формула является основной. Вторая – упрощенный вариант первой, она еще называется формулой безопасности. Использование третьей формулы поможет сделать лестницу наиболее удобной. Все эти соотношения были получены еще в 18 веке, но они и по сегодняшний день считаются эталонными. Если ваши размеры совпадут со стандартными, значит лестница будет удобной и безопасной.

Нестандартная форма ступеней хоть и выглядит оригинально, особым удобством обычно не отличается.

Выбор ширины марша

Одним из параметров ступеней является их ширина. Правильнее называть его шириной марша. От этой величины зависит возможность комфортно передвигаться по лестнице. Ширина марша не должна быть меньше 70 см.

Разминуться на такой лестнице двум людям практически нереально.

Если лестницей будут пользоваться несколько человек одновременно, конструкция должна быть не только более прочной, но и более широкой. Когда один человек поднимается на второй этаж, а другой спускается на первый, им необходимо разойтись, не испытывая при этом каких-либо неудобств. Чтобы обеспечить возможность ходить по лестнице навстречу друг другу, ширина марша должна быть не меньше 120 см.

Такая лестница будет удобна даже для большой семьи, так как по ней без проблем могут идти рядом два человека.

Длина ступеней может быть и больше, когда необходимо обеспечить увеличение так называемой пропускной способности лестницы. В многоквартирных домах и общественных зданиях, где в передвижениях с этажа на этаж участвует большое количество людей, пролеты лестниц в ширину достигают полутора метров, а то и больше. В частных постройках ширина марша лестницы, ведущей на верхний этаж, нередко совпадает с шириной дверного проема, к которому она примыкает.

В роскошном особняке можно позволить себе установить даже слишком широкую лестницу, которая только подчеркнет статус владельца.

От чего могут зависеть параметры ступеней

Ориентируясь на средний шаг человека и рекомендуемые значения, можно выбрать высоту, глубину и ширину ступеней. Однако в большинстве случаев это лишь предварительный шаг. Окончательный выбор размеров может зависеть от следующих величин:

количество ступеней;
высота лестницы;
угол наклона.

Для определения количества ступеней межэтажное расстояние делят на высоту одной ступеньки. Все просто, но проблема в том, что полученное значение может оказаться нецелым. Решение – сделать нижнюю фризовую ступеньку нестандартной. Площадь ее при этом не изменится, но высота будет меньше, чем у остальных – она равна произведению остатка и исходной высоты ступеней.

В данном случае первая ступень получилась несколько ниже остальных.

Другой вариант – размазать «лишнее» по всем ступеням, увеличив их высоту. Расчет несложен – остаток умножается на высоту ступеньки, полученное произведение делится на число ступенек и это частное добавляется к исходной высоте каждой ступеньки. Очевидно, что изменение окажется несущественным, если ступеней много.

Также можно установить так называемую подиумную ступень, которая может быть, как ниже, так и выше остальных.

Графический метод

Метод, использующий графические построения, позволяет получить параметры ступеней (высоту и глубину), беря за основу угол наклона лестницы и их (ступеней) количество. Для этого строится система координат, на горизонтальной оси которой откладываются значения среднего шага человека, а на вертикальной – половины этой величины.

Важно!

При таком расчете нужно выбрать подходящий масштаб, иначе для чертежа потребуется слишком большая площадь.

Если средний шаг человека принять равным 620 мм, а масштаб выбрать 1:10, то на горизонтальной оси откладываются отрезки величиной 66 мм, а на вертикальной – 31 мм. Количество отрезков на каждой из осей должно быть равно числу ступеней.

Графический просчет ступеней.

Имея оси с отметками, чертят линии, соединяющие первую отметку на горизонтальной оси с первой отметкой на вертикальной, вторую – со второй, третью – с третьей и т. д. Получив ряд параллельных наклонных линий, из центра координат проводят прямую, обозначающую крутизну лестницы. Теперь из каждой точки пересечения прямой с наклонными линиями чертят по два отрезка:

первый – влево, параллельно горизонтальной оси;
второй – вверх, параллельно вертикальной оси.

В итоге должны обрисоваться границы ступеней. Их ширина и высота определяется простым измерением получившихся на графике линий. Окончательные размеры получают с учетом масштабирования (например, умножением на 10, если был выбран масштаб 1:10).

Данный метод подойдет для расчета прямых одномаршевых лестниц.

Онлайн-калькулятор

Самым простым способом расчета параметров лестниц является онлайн-калькулятор. Здесь не требуется каких-то особых знаний и навыков. Кроме того, онлайн-калькуляторы позволяют произвести расчет параметров не только простых одномаршевых лестниц на второй этаж, но и винтовых, а также лестниц с забежными ступенями.

Расчет может производиться с разными исходными данными. В одном случае для получения нужных размеров в программу вводятся высота этажа и площадь помещения. В другом случае расчеты ведутся, исходя из высоты ступеней и угла наклона конструкции.

Онлайн калькулятор лестниц и других строительных работ

Онлайн-калькуляторы, производящие расчет параметров лестниц, разрабатываются, как правило, с соблюдением норм, указанных в ГОСТ. Использование таких программ может принести пользу не только новичкам, но и профессионалам.

Не стоит забывать про специальные компьютерные программы для архитекторов, но их интерфейс обычно достаточно сложен для новичков.

Правила расчета лестниц: что нужно знать

Конструкции лестниц на второй этаж

Для правильного проектирования лестницы необходимо выбрать ее месторасположение, знать существующие нормы проектирования, рассчитать параметры будущей конструкции. Не зная правила расчета лестниц, можно сделать достаточно серьезные ошибки, которые могут сказаться не только на удобстве, но и безопасности конструкции.

Облегчить задачи помогут СНиПы и разработанные специальные формулы для подсчета параметров изделий.

Содержание статьи

Типы лестниц

Решая вопрос о строительстве в своем доме конструкции для подъема на второй этаж, прежде всего, необходимо определить вид будущей лестницы — расчет конструкций зависит от их типа.

Модели лестниц могут быть:

Прямыми одномаршевыми;
Одномаршевыми с забежными ступеньками;
Двухмаршевыми с промежуточными площадками;
Поворотными на 90° или Г-образными;
Поворотными на 180° или П-образными;
Поворотными на 270º;
Винтовыми.

Чтобы не допустить непоправимых ошибок, необходимо прежде познакомиться с показателями, представленными стандартами. Для вычисления величины того или иного параметра, должна использоваться соответствующая формула расчета для лестницы.

Стандарты СНиП

Прежде, чем выполнить расчет лестниц на второй этаж, необходимо внимательно просмотреть СНиПы и ГОСТы. Особенно это важно, когда принято решение, весь процесс изготовления конструкции сделать своими руками.

Основные параметры для сооружения лестницы

Основными параметрами, на которые следует обратить внимание являются:

Угол наклона конструкции. Для жилых помещений он составляет 25° – 45°;
Число ступенек. Это зависит от размеров пролета и длины маршей. Для одномаршевых конструкций максимально допускается 18 ступенек, двухмаршевых моделей – 16;
Размеры площадки. При обустройстве двухмаршевой лестницы на второй этаж с площадкой, ее ширина должна соответствовать ширине маршей, примыкающих к ней;
Высота подступенка. Стандарт устанавливает оптимальный размер параметра 170 мм, но допускается выбирать величину в интервале 150-200 мм;
Ширина проступи. Размер от края ступеньки до подступенка. Его оптимальная величина составляет 290 мм, она может колебаться с отклонениями ±30 мм;
Идеальное соотношение длин проступей и подступенков высчитывается по формуле 2а+в = 60(64) сантиметра, где а – высота подступенка, в – размер проступи;
Ширина лестницы. Минимальная ее величина — 800 мм;
Размеры лестничной площадки, примыкающей к входной двери, должны быть достаточными, чтобы беспрепятственно открывалась дверь и свободно можно было разминуться с человеком.

Совет: Чтобы конструкция была безопасной и комфортной для передвижения, необходимо при ее сооружении обеспечить соответствие параметров лестницы для своего дома, всем вышеописанным нормам.

Если дом уже построен, отсутствует возможность изменить высоту перекрытия и планировку помещения, можно допустить отклонения размеров лестницы от показателей ГОСТа. Но, выполняя расчет лестницы самостоятельно, необходимо обеспечить не только комфортный подъем и спуск человеку, но и безопасность конструкции.

Определение нагрузки на лестничный марш

Прежде чем приступить к выбору материалов для изготовления конструкции, необходимо выполнить предварительный расчет нагрузки на лестницу.

В таблице представлены ориентировочные нагрузки на 1м² на горизонтальную проекцию бетонного лестничного марша:

Вид нагрузки	Допустимая величина, кН/м²	Коэффициент безопасности	Нагрузка расчетная, кН/м²
Постоянная от массы всей конструкции: масса элементов марша; масса перил.
Итого: постоянная нагрузка; переменная, вес человека и грузов.
Полная величина	gk + qк=8,43		gd+qd=11,8

На 1 метр марша по длине, действующая нагрузка к его оси будет составлять: 11,8х1,2х0,891=12, 65кН/м

Максимальный изгибающий момент

Усилия от расчетной нагрузки:

Величина поперечной силы

После определения нагрузки на лестничный марш можно выполнить расчет арматуры для лестницы. Сечение лестничного марша имеет прямоугольный вид. Порядок расчета арматуры и объема бетона для конструкции подробно описан в видео.

Совет: При изготовлении бетонной лестницы параметры арматуры и объем бетона являются достаточно важными. После определения этих величин конструкцию необходимо рассчитать на зыбкость.

Расчет лестницы на второй этаж

Расчет параметров лестницы

Чтобы правильно выполнить расчет лестницы в помещении, для подъема на второй этаж необходимо определить:

Высоту лестницы. Это расстояние между уровнями полов первого и второго этажей.

Совет: Если конструкция будет верхним концом упираться в потолок нижнего этажа, для удобства передвижения над такой лестницей следует сделать просвет.

Для вычисления расстояния от ступеньки до потолка берется рост наиболее высокого человека в семье и добавляется 100 мм. Рекомендуемая рабочая высота лестницы — не менее 2 м. Такая величина выполняется постоянной по всей длине марша.

Длину конструкции. Расчет длины лестницы выполняется суммированием длин всех маршей и лестничной площадки между ними.

Расчет длины лестницы с забежными ступеньками или винтовой конструкции выполняется по средней длине марша, на расстоянии, примерно, 500 мм от перил;

Ширину конструкции. При этом:

Для маршевой лестницы она составляет:

для повышенного уровня комфорта – 1,5 м;
для комфорта – от 1 до 1,2 м;
для лестниц, размещенных вдоль стены – от 0,8 до 1 м;
для вспомогательных изделий – менее 0,8 м.

Для маршевой конструкции с забежными ступеньками, минимальная ширина должна быть 1,1 м.
Для винтовой лестницы ширина выбирается:

для комфортного передвижения – 1,4 м;
минимально допустимая ширина – 1,1 м.

Совет: При выборе ширины марша для винтовой лестницы, следует учитывать сужение ступенек к ее центральной стойке.

Размеры ступенек: ширину, высоту, выступ.

Ширина и высота ступенек рассчитывается по той же формуле, что для маршевой: 2а + b = от 600 до 640 мм, размеры: 600 — 640 — величина среднего шага человека. Оптимальное значение а = 150 мм, диапазон может колебаться от 140 до 220 мм, но не более, иначе конструкция будет небезопасной при эксплуатации.

Оптимальное значение b = 300 мм, допускается колебание от 200 до 320 мм. Применение проступей большей ширины может стать причиной сбивания шага, а узкие ступеньки являются более травмоопасными, особенно при спуске;

Оптимальная высота перил — 900 мм, для винтовой лестницы – 1,1 м. Между вертикальными прутьями расстояние не должно быть более 120 мм, чтобы избежать несчастных случаев. От прочности балясин зависит жесткость всей конструкции;

Размеры площадки, при наличии двух и более маршей.

Длина конструкции берется равной двум шагам взрослого человека, примерно, 1,4 м. Ширина, при отсутствии ограждений — от 0,8 до 1,4 м, что зависит от размеров имеющегося пространства.

Совет: Ширину площадки между маршами следует брать равной их ширине.

Расчет градуса лестницы.

Этот параметр оказывает влияние на удобства и безопасность конструкции. Оптимально если угол наклона будет в пределах 25° – 45°. С увеличением угла наклона, уменьшается пространство для ее установки, но уменьшается и комфортность. Расчет наклона лестницы выполняется определением угла между плоскостью пола и нижней поверхностью лестницы: tgᾳ = h/a, где:

ᾳ — угол наклона лестницы;
h – высота марша;
а – проекция марша на поверхности пола.

Расчет поворотных конструкций

Использование поворотного марша позволяет значительно экономить пространство и обеспечивает комфортное передвижение на второй этаж. Но при этом очень важно правильно выполнить расчет подъема лестницы.

Такие конструкции могут быть: Г-образными, с поворотом на 90°; П-образными, с поворотом на 180°; с разворотом на 270 градусов.

Для определения параметров будущей конструкции и выполнения итоговой разметки марша на чертеже следует произвести некоторые расчеты. Специфика лестниц затрудняет использование привычных формул. Для этого лучше всего применять расчет лестницы 3d. Подобные программы выполняют моментально любые расчеты и выводят на экран графическое изображение в нужной плоскости

Расчет лестницы 180 градусов с забежными ступеньками можно выполнить несколькими способами:

Пропорциональным;
Датским;
Разверткой;
Подъемом линий.

Все эти способы дают лишь приблизительные данные. После распиловки ступенек проектные реальные размеры могут иметь небольшие отличия.

Совет: Если есть сомнение в правильном расчете забежной лестницы, стоит использовать бесплатный расчет лестницы в онлайн калькуляторах или специальных проектных программах, таких как «Компас», «Автокад», «Текла». К тому же, используя современную программу по разработке металлоконструкций «Текла», одновременно с разработкой чертежей выполняется полный расчет материала для лестницы.

На фото представлен пример расчета поворотной лестницы с помощью компьютерной программы «Компас».

Чтобы цена расчетов поворотных ступеней была минимальной, можно воспользоваться пропорциональным способом, основанным на распределении пространства равномерно на поворотном участке конструкции.

Совет: Используя пропорциональный или другой способ расчета лестницы, следует учитывать нормативы относительно выбора глубины проступи – от 220 до 330 мм.

Особенностью забежных конструкций является разная ширина ступенек на различных участках, которая расширяется к краю. Поэтому расчет лестницы для коттеджа нужно выполнять относительно центральной линии, а затем на этом участке устанавливать ширину проступи, которая соответствует установленным нормам.

Инструкция по расчету лестницы с забежными ступеньками:

Выбирая масштаб на бумаге, чертится горизонтальная проекция конструкции;
Проводится по изгибу марша центральная линия;
Определяется граница последней прямой ступеньки на нижнем и верхнем отрезке;
Обозначается центральная точка или место опоры, для начала распределения забежных ступенек;
По центральной проекции определяется линия оптимальной глубины проступи;
Прямым отрезком соединяется точка опоры с намеченной отметкой и выводится линия до конца.

Таким образом можно самому сделать расчет лестницы бесплатно.

Вычисление размеров проема

Схема определения размеров проема

При проектировании лестницы, расчет прочности и размеры проема играют немаловажную роль.

Совет: Перед вырезанием отверстия под устройство проема, необходимо очень тщательно продумать его месторасположение, учитывая, что по окончанию работ значительно уменьшится площадь пола.

Оптимальный вариант — наличие между ступеньками и стеной расстояния, равного или большего ширины самой лестницы, что позволит пользоваться подъемом на второй этаж более комфортно.

Расчет проема для лестницы следует выполнять с соблюдением основных параметров, которые будут обеспечивать безопасность и прочность изделия:

При сооружении конструкции с выходом в одну комнату ширину проема лучше не делать более 700 мм;
Если предполагается выход с лестницы в общий холл для нескольких помещений, отверстие должно быть больше — 800 мм, что будет удобнее для передвижения;
Длина проема под лестницу выбирается такой, чтобы между ступеньками и потолком оставалось свободное пространство не менее двух метров;
Конструкция должна быть достаточно просторной, что улучшит комфорт пользования.

Это лишь некоторые рекомендации, как сделать расчет лестницы. При сооружении конструкции любого типа — это очень важный этап, который позволит создать удобное и надежное сооружение, соответствующее всем требуемым нормам безопасности.

olestnicah.ru

Онлайн расчет размеров лестницы (всех видов) чертежи

Чтобы лестница получилась комфортной для использования, необходимо выполнить множество требований к ее конструкции и форме. Производить расчет лестницы важно также в целях безопасности, ведь она должна выдерживать все возлагаемые на нее нагрузки. Размеры могут варьироваться в зависимости от места их расположения и параметров помещения. В данной статье мы предоставим вам информацию по расчету размеров лестниц со всеми допустимыми нормами.

Для чего необходимо производить расчет лестницы

На этапе проекта дома выполняется множество расчетов, но нам интересны только те, что касаются лестниц. Расчет лестницы на второй этаж в квартире или доме необходимо выполнять в первую очередь из соображений безопасности и для экономии сил и средств.

Выполнение расчетов помогает определить:

какое количество материала необходимо для строительства;
каким нагрузкам должны соответствовать материалы для придания необходимой прочности конструкции.

Вне зависимости от того, будет ли это лестница на 2 этаж, на чердак, в подвал или смотровую яму в гараже, проведение расчетов поможет не только правильно выполнить работу, но и уберечь от травм, исключая вероятность разрушения конструкции.

Как рассчитать лестницу на второй этаж

Использование онлайн-программы по расчету лестниц, которую вы можете найти на нашем сайте, является одним из самых простых способов расчета.

Также для расчета вы можете воспользоваться формулами из данной статьи.

Размер потолочного проема

Расчет потолочного проема необходимо выполнять, чтобы избежать неудобств при эксплуатации лестницы. Расстояние от лестницы до края потолочного проема должно быть таким, чтоб человеку не нужно было наклоняться при спуске и подъеме.

Потолочные проемы классифицируются по форме исполнения и подразделяются на:

Прямоугольные – наиболее распространенный вариант потолочного проема для простых одномаршевых и многомаршевых лестниц, по ширине проем должен быть на 5 % больше ширины марша, по длине согласно описанным ранее параметрам, чтоб расстояние от лестницы до края проема было не менее роста человека.
Круглые – используются совместно с винтовыми конструкциями, диаметр круга также должен совпадать по диаметру с винтовой лестницей.
Полукруглые – возможно использование в комбинированных вариантах маршевых и винтовых конструкций, параметры по длине и ширине должны так же соблюдаться, как и в ранее описанных вариантах.
Нестандартной формы – самые разнообразные дизайнерские варианты или ситуации, в которых нет возможности использовать ранее предложенные типы проемов.

Ширина марша на 2 этаж будет зависеть от функционала лестницы:

Для безопасного использования ширина пролета должна быть не менее 90-100 см.
Для переноса мебели между этажами и для спокойного расхождения двух людей во встречном направлении необходима ширина 125-150 см.

Длина косоура или тетивы

Для того чтобы определить, какой длины должна быть тетива (косоур), необходимо воспользоваться формулой

a2+b2=c2,

где а – длина марша; b – высота лестницы; c – длина тетивы (косоура).

Расчет угла наклона лестницы

В зависимости от угла наклона, лестницы подразделяются:

пандусы — угол наклона до 30°;
Для жилых помещений — уклон 30-45°;
45-75° — приставные, крутые;
более 75° — эвакуационные, пожарные.

Зная принципы расчета угла наклона лестницы, вы сможете спроектировать и построить удобную лестницу.

Особенности расчета поворотных лестниц

Различают ряд способов расчета поворотных конструкций. Расчет П-образной лестницы практически ничем не отличается от расчета лестницы с поворотом на 90°.

Методы расчета угловых лестниц:

Самым простым способом расчета является метод пропорций, варианты расчетов другими методами вы сможете найти на нашем сайте. Также вы можете воспользоваться строительным калькулятором нашего сайта для расчета П-образных и Г-образных лестниц.

Графический метод

Метод основан на пропорциональном размещении ступеней в месте поворота, расчет лестниц с поворотом на 90 и на 180° идентичный. Рассмотрим на примере расчет П-образной лестницы:

Начертить лестницу (вид сверху) в масштабе с обозначением крайних к повороту ступеней и центрального поворотного столба.
Провести ось посередине лестницы (по центру опорного столба).
С обеих сторон от оси необходимо нарисовать равносторонний прямоугольный треугольник.
Делим гипотенузу треугольника на 3 равные части.
Соединяем линиями центральный поворотный столб с отметками на гипотенузе, в результате чего каждая из сторон, разделенных осью из п. 2, оказывается разделена на 3 части.

Особенности расчета винтовых лестниц

Принцип расчета винтовых конструкций во многом схож с расчетами простых маршевых и поворотных лестниц, но, конечно же, есть моменты, на которые следует обратить внимание из-за конструктивных особенностей.

Делая винтовую лестницу на второй этаж своими руками, вы должны знать, что существуют определенные рамки в размерах винтовых лестниц, за пределы которых не желательно выходить из соображения безопасности и удобства использования:

глубина ступени в средней линии не менее 200 мм;
на расстоянии 150 мм от опорной стойки не менее 100 мм;
в широкой части у кромки не более 400 мм;
диаметр лестницы от 1300 до 3300 мм;
ширина марша от 530 до 1430 мм;
диаметр проема от 1300 до 3300 мм.

Рассмотрим на примере расчет винтовой лестницы для помещения высотой 2700 мм с шириной марша 1000 мм.

Необходимо рассчитать диаметр будущей лестницы и, соответственно, диаметр потолочного проема. Главное при расчетах к удвоенной ширине марша не забыть добавить диаметр центрального опорного столба, при такой ширине марша он должен быть не менее 200 мм. В итоге получаем: D=1000+1000+200=2200 мм. Данный размер попадает в описанные раньше параметры.
Определим радиус подъема, который равен сумме половины ширины марша и радиуса опоры. Rn=500+100=600 мм. Берем половину ширины марша по причине того, что в середине пролета самая оптимальная ширина проступи, которая составляет 200 мм.
Зная радиус подъема Rn=600 мм и ширину проступи 200 мм, определим количество ступеней на один виток лестницы по формуле: L=2πr/200=2*3,14*600/200=18,84. Округлив полученное число, узнаем, что один виток состоит из 19 ступеней.
Для вычисления высоты ступени необходимо определить расстояние между витками лестницы. Рассмотрим пример использования лестницы людьми, чей рост не более 180 см. В таком случае расстояние между витками должно быть не менее 200 см. Таким образом, определяем, что высота ступеней составляет 2000/19=105 мм.
Число ступеней для нашего помещения высотой 2700 мм составляет 2700/105=26 шт.

Рассчитать лестницу возможно от обратного, задав комфортную высоту ступеней, о которой мы писали в начале статьи, составляющую от 16 до 18 см. Таким образом, мы получим, что на один виток необходимо:

2000/160=13 шт. ступеней, а, соответственно, на всю лестницу:

2700/160=17шт.Такой вариант будет более экономичным, ввиду того что для всей лестницы потребуется на 9 ступеней меньше.

Какой из предложенных вариантов использовать, выбирать вам. Разница в том, что подъем по винтовой лестнице более крутой, чем по простой маршевой, и использование менее высоких ступеней облегчает подъем.

Как рассчитать чердачную лестницу в доме

Чердачная складная лестница рассчитывается так же, как и простая приставная, исходя из того, что угол наклона составляет 65°. Для определения длины лестницы необходимо воспользоваться формулой:

c = b/sin65°,

где c – это длина лестницы, которая стоит под углом 65°, b – это высота помещения (в нашем примере эта высота составляет 2700 мм). Воспользовавшись инженерным калькулятором, получим, что c=2700/0,9063=2979,15. Округлив, получим, что длина составляет 2980 мм.

Высота ступеней составляет 25 см, ширина лестницы в зависимости от предпочтений 50-70 см. Информацию о том, как из простой приставной получить складную чердачную лестницу, вы сможете также найти на нашем сайте.

gidlestnic.ru

Как крепить металлочерепицу на крыше
Разводка тв кабеля по квартире
Отделка дверного проема
Шкурка шлифовальная зернистость классификация
Какие овощи выкапывают лопатой из земли
Фото болгарка
У1 7 16 ушко
Установка мойки в столешницу самостоятельно
Родовые поместья
Расстановка мебели в однокомнатной квартире
Дом из самана

программа расчета ступеней и площадки

Один из вариантов программы для вычисления

Параметры, используемые в расчетах

Содержание

1 Параметры, используемые в расчетах
2 Основные параметры конструкции
3 Планирование ступеней и площадок
4 Параметры винтовой конструкции
5 Работа с калькулятором

Конструкция с двумя маршами (процесс изготовления)

Рекомендации к работе:

Лучше всего, если ваша конструкция будет соединять именно те помещения, где имеется высокий уровень пешеходной нагрузки. Например, вход на второй этаж выгоднее всего будет разместить рядом с коридором или прихожей.
Конструкции с одним или двумя маршами будут занимать достаточно большую площадь. Поэтому монтаж таких лестниц в небольших помещениях нежелателен. Целесообразнее в целях экономии пространства в маленькой комнате устанавливать винтовую лестницу или сборную.

Двухмаршевая и винтовая конструкция

Расчет металлической лестницы и ее размещения нужно производить так, чтобы выход на второй этаж располагался в самом удобном месте. Нельзя чтобы непосредственно над выходом находилась наклонная кровля, как это бывает, если в вашем доме имеется мансардный этаж, поскольку в темное время суток вы рискуете получить травмы при перемещении по лестнице.

Варианты конструкций на чертеже

В верхней своей части и нижней конструкция обязательно должна быть оснащена свободными площадками, минимальная ширина которых должна составлять не менее 0,8 м. Этот фактор оказывает значительное влияние на выбор места для размещения лестницы, ведь не каждое помещение позволяет устанавливать крупногабаритные конструкции.

Обратите внимание! Использование раздвижной лестницы или конструкции складного типа можно назвать дополнительным вариантом. Для того чтобы получить стабильную и надежную конструкцию и при этом сэкономить место, лучше отдать предпочтение винтовой лестнице.

Основные параметры конструкции

Ширина каркаса зависит от назначения лестницы:

подвальные и чердачные помещения обычно используются не так часто, как жилые, поэтому вы пожжете себе позволить сэкономить на площади и взять лестницу шириной всего 0,8 м;
конструкция для второго этажа в жилом помещении должна иметь минимальную ширину в 1 м, если вы планируете парадную лестницу с выходом из гостиной, то можно сделать каркас шириной в 1,5 м при условии, что площадь вашего помещения позволяет совершить установку такой большой конструкции;
двухмаршевые конструкции размещаются как можно теснее, можно взять каркас шириной 0,75 м.

Чертеж двухмаршевой конструкции

Теперь можно перейти к вычислению параметра высоты конструкции.

Обратите внимание! Этот показатель зависит от такого элемента общей конструкции, как просвет. Поэтому в своих расчетах вам обязательно следует отталкиваться от него.

При вычислении высоты необходимо учитывать:

высоту подъема следует измерять от напольного покрытия на первом этаже до этого же уровня на втором этаже;
просвет, который является расстоянием от поверхности ступеньки до преграды, расположенной над ней сверху, как правило, такой преградой может быть перекрытие верхнего этажа;
Минимальный размер просвета должен составлять 1,9 м и более, иначе вам придется заняться расширением прохода на второй этаж или делать конструкцию более пологой.

Определение просвета

Обратите внимание! Требования к размеру просвета для подвальных и чердачных лестниц не такие жесткие, поскольку такие конструкции используются очень редко.

Планирование ступеней и площадок

Этот метод работает при таких условиях:

имея одно и то же количество ступеней, с равными параметрами, и длину марша вы можете за счет этого элемента уменьшить угол подъема конструкции;
используя простой вариант конструкции для облегчения своих расчетов, вы можете рассматривать площадку в роли большой ступени, причем у вас появляется возможность за счет нее увеличить лестничный марш;
самое оптимальное размещение площадки – строго посредине марша.

Обратите внимание! Лестничная клетка требует более надежного и прочного закрепления, чем другие ступени.

Пример конструкторской программы

Для таких целей подойдут и бесплатные приложения, которых достаточно много можно найти в сети Интернет.

Ступени на чертеже

Обратите внимание! Не стоит намеренно увеличивать ширину проступи, поскольку такая лестница будет не удобной, и вы будете постоянно сбиваться с шага.

Свес ступени также не стоит делать слишком большим, достаточно будет и 5 см.

Параметры винтовой конструкции

Рассмотрим на примере расчет лестницы с параметрами:

ширины проема – 2 м;
высоты этажа – 2,5 м;
углом закручивания – 2 700.

Схема перемещения человека по винтовой и прямой конструкции

Основные расчеты:

Диаметр всегда должен быть меньше ширины проема, поэтому он вычисляется в нашем случае так: 2 м – 0,2 м = 1,8 м.
Для вычисления длины ступени нужно взять половину диаметра, то есть радиус: 1,8 м : 2 = 0,9 м.
Используя формулу L = 2ПR, можно вычислить длину окружности. При наших параметрах должно получиться: 2х3,14х0,9 = 5,65 м.

Обратите внимание! Винтовую лестницу нельзя назвать полным кругом, поэтому полученный результат умножается на 3/4 (этот показатель соответствует 2700). Полученная в итоге протяженность лестницы составляет 4,24 м (внешний радиус). Если угол поворота будет составлять 1800, тогда этот показатель разделяется надвое.

Варианты проемов

Вычислить расчетную длину лестницы можно на основе показателя удобной линии движения, которая располагается на расстоянии от центра – 2/3R. Вычисления выглядят так: 4,24 м х 2/3 = 2,83 м.
При высоте этажа в 2,5 м можно вычислить количество ступенек (шаг 15-20 см). Формула: 250:17 = 14,7.
Для выяснения точной высоты шага, полученную ранее цифру (14,7) округлим до 15, и по формуле у нас выходит: 250:15=16,75 см.

Схема построения чертежа

Обратите внимание! Если рассчитав точный показатель высоты шага, вы получаете не целое число, можно округлить этот показатель до десятых (в нашем случае это будет 16,7 см), а первую ступеньку лестницы с учетом этого можно просто сделать ниже.

Для этого выполняется расчет: 250–14х16,7= 16,2 см.

Работа с калькулятором

Все вышеуказанные рекомендации необходимы для того, чтобы вы могли самостоятельно рассчитать все параметры изготавливаемой лестницы. Используя программы в режиме онлайн, вы можете добиться точных результатов в своих подсчетах.

Интерфейс программы-калькулятора

К исходным данным относится:

высота вашего проема;
длина подъемной части лестницы;
планируемое количество маршей в конструкции и ступеней на каждом из них;
параметры ступени (проступь, свес и т.п.).

Расчет лестниц — RASCHET.ONLINE

12.05.202025.12.2018 от raschet.online

Расчет размеров прямой лестницы на косоурах. Возможности онлайн-программы: — расчет удобной конструкции деревянной лестницы на косоурах¹, — определение необходимого количества материалов и точные размеры всех деталей, — подробные чертежи и схемы всех элементов лестницы, — рекомендации по удобству лестницы. Укажите необходимые размеры в миллиметрах X — длина проема лестницы, Y — высота лестницы, Z — ширина … Читать далее

Рубрики Расчет лестниц Метки Калькулятор лестницы онлайн косоур, Калькулятор лестницы с косоурами, Калькулятор расчета деревянной лестницы с косоурами, Расчет деревянной лестницы на косоурах онлайн калькулятор, Расчет косоура деревянной лестницы, Расчет косоуров лестницы калькулятор, Расчет лестниц на косоуре онлайн калькулятор, Расчет лестниц с косоурами, Расчет лестницы на косоурах онлайн

12.05.202024.12.2018 от raschet.online

Расчет винтовой (спиральной) лестницы — бесплатный онлайн-калькулятор. Для расчета укажите необходимые размеры: H — высота лестницы, D1 — наружный диаметр, D2 — внутренний диаметр, C — количество ступеней, Z — толщина ступеней, A — угол поворота лестницы. Размеры ступени винтовых лестниц h — длина ступени, W1 — ширина ступени в широкой части, W2 — ширина … Читать далее

Рубрики Расчет лестниц Метки Винтовая лестница калькулятор онлайн, Калькулятор винтовой лестницы, Калькулятор винтовой лестницы на второй этаж, Рассчитать винтовую лестницу калькулятор, Расчет винтовой лестницы на второй этаж, Расчет винтовой лестницы онлайн калькулятор, Расчет винтовой лестницы своими руками, Расчет размеров винтовой лестницы, Расчет спиральной лестницы, Расчет ступеней винтовой лестницы

12. 05.202020.12.2018 от raschet.online

Расчет лестниц на три пролета и поворотными ступенями Для подбора оптимального удобства лестницы меняйте количество ступеней. В результаты расчета вы узанете: — длину верхней тетивы¹ в мм., — длину передней части верхней тетивы в мм., — длину средней тетивы в мм., — длину передней части средней тетивы в мм., — длину нижней тетивы в мм., — … Читать далее

Рубрики Расчет лестниц Метки Расчет лестниц на три пролета и поворотными ступенями

12.05.202013.12.2018 от raschet.online

Возможности программы-калькулятора поможет вычислить: — длину верхней тетивы¹ лестницы в мм., — длину нижней тетивы лестницы в мм., — расстояние от начала тетивы до первой опоры сверху в мм., — шаг крепления опор в мм. , — угол наклона лестницы, — размеры ступеней, — высоту ступеней в мм., — глубину ступеней в мм., — высоту подступенка² … Читать далее

Рубрики Расчет лестниц Метки Расчет металлической лестницы с поворотом на 180 градусов

12.05.202011.12.2018 от raschet.online

Расчет лестниц с тремя пролетами и ровными площадками Онлайн-программа автоматически вычислит высоту и ширину ступеней, угол наклона и размеры верхней, средней и нижней тетивы¹. В результате расчета вы узнаете: — длину верхней тетивы полная в мм, — длину передней части верхней тетивы в мм, — длину средней тетивы полная в мм, — длину передней части … Читать далее

Рубрики Расчет лестниц Метки Расчет лестниц с тремя пролетами и ровными площадками, Расчет лестницы с тремя пролетами

12. 05.202008.12.2018 от raschet.online

Возможности онлайн-программы. Расчет поможет узнать: — высоту лестницы в мм., — длину лестничного проема в мм., — ширину лестницы в мм., — количество ступеней, — толщину ступеней в мм., — выступ ступеней в мм., — угол наклона лестницы — размеры ступеней — высота ступеней в мм., — глубина ступеней в мм., — высота подступенка¹ в … Читать далее

Рубрики Расчет лестниц Метки Расчет металлической лестницы с поворотом на 90 градусов и тетивой зигзаг

12.05.202005.12.2018 от raschet.online

Онлайн-расчет лестниц с поворотом на 180° и поворотными ступенями Программа-конструктор автоматически вычислит высоту и ширину ступеней, угол наклона и размеры верхней и нижней тетивы¹. На отдельном чертеже показаны размеры для поворотных ступеней. Для подбора оптимального удобства лестницы меняйте количество ступеней. Нажмите на кнопку↑ для начала расчёта. Для расчета укажите необходимые размеры в миллиметрах X — … Читать далее

Рубрики Расчет лестниц Метки Расчет лестниц с поворотом на 180 градусов и поворотными ступенями

12.05.202002.12.2018 от raschet.online

Расчет металлической лестницы с поворотом на 90 градусов Возможности онлайн-программы: — расчет удобной конструкции стальной лестницы с поворотом в 90°, — определение необходимого количества материалов, — точные размеры всех деталей, — подробные чертежи и схемы всех элементов лестницы из металла. Нажмите на кнопку↑ для начала расчёта Для расчета укажите необходимые размеры в мм. X — … Читать далее

Рубрики Расчет лестниц Метки Калькулятор металлической лестницы с поворотом, Расчет металлической лестницы с поворотом

12. 05.202029.11.2018 от raschet.online

Расчет лестницы с поворотом на 180° с ровной площадкой У любой лестницы расстояние между ступенями должно быть одинаковым. В данном случае лестничную площадку можно рассматривать как еще одну ступень. Введите высоту от уровня нижнего пола до уровня пола второго этажа. Укажите длину проема — расстояние, которое займет ваша лестница. Программа-калькулятор автоматически вычислит высоту и ширину ступеней, угол … Читать далее

Рубрики Расчет лестниц Метки Расчет лестниц калькулятор, Расчет лестниц онлайн, Расчет лестницы с поворотом на 180 градусов

12.05.202024.11.2018 от raschet.online

Расчет размеров лестницы с поворотом 90° и поворотными ступенями Конструктор нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней. Расчет каменной лестницы ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. … Читать далее

Рубрики Расчет лестниц Метки Расчет лестниц с поворотными ступенями на 90 градусов, Расчет размеров лестницы с поворотом 90° и поворотными ступенями

Основы проектирования эвакуационной лестницы | NFPA

NFPA Today — 17 сентября 2021 г.

Вернуться на целевую страницу блогов

Для многих из нас подъем и спуск по лестнице — рутинная часть нашего дня. Мы можем использовать лестницы на работе, в развлекательных заведениях и дома, не задумываясь о том, как их дизайн и функции в значительной степени способствуют безопасности жизни как в чрезвычайных, так и в обычных ситуациях. Недавно я писал о деталях и важности конструкции перил для безопасного и эффективного использования лестницы. Здесь я сосредоточусь на других деталях конструкции лестницы, включая высоту подступенка, глубину проступи, ширину лестницы, лестничные площадки и однородность конструкции, которые необходимы для создания безопасного пути движения при использовании лестницы для перемещения по всему зданию. Эти стандартные детали конструкции лестницы обязательны для эвакуационных лестниц в местах выхода, выходов и выходов. ( Если у вас есть лестницы, отличные от стандартных, такие как изогнутые лестницы, винтовые лестницы или забежные лестницы в пределах средств выхода, см. NFPA 101, Кодекс безопасности жизнедеятельности, глава 7 для получения дополнительной информации об их конструкции.)

Строительство

Все лестницы, служащие необходимым средством выхода, должны иметь постоянную фиксированную конструкцию (за исключением лестниц, служащих для сидения, которые предназначены для перемещения, например, в театрах, где секции для сидения добавляются, удаляются или перемещаются, и это нецелесообразно). чтобы лестница, связанная с этим местом для сидения, была стационарной, постоянной конструкции). В зданиях, требуемых NFPA 101, Кодекс безопасности жизнедеятельности , чтобы иметь конструкцию типа I или типа II, каждая лестница, платформа и площадка, не включая поручни и существующие лестницы, должны быть полностью изготовлены из негорючего материала. Лестницы могут иметь сгораемую конструкцию, если в соответствии с этим размещением здание не должно иметь конструкцию типа I или типа II. Например, у помещения может не быть никаких требований, связанных с минимальным типом конструкции здания, или глава о размещении может разрешать строительство типа III, типа IV или типа V. Если требуется, чтобы здание было конструкции типа I или типа II, материалы, используемые для строительства новой лестницы (лестницы, площадки и площадки), должны быть негорючими.

Критерии размеров и единообразие

Обеспечение достаточной ширины является одной из наиболее важных особенностей конструкции эвакуационной лестницы, поскольку ширина гарантирует, что лестница может безопасно и эффективно разместить достаточное количество людей во время эвакуации. Обеспечение соответствующей высоты подступенка лестницы и глубины проступи гарантирует, что лестница безопасна, удобна в использовании и создает дискомфорт при подъеме или спуске по лестнице. Минимальная требуемая ширина, а также другие размерные критерии как для новых, так и для существующих лестниц приведены в таблицах ниже (см. Главу 7 NFPA 101). Следует отметить, что в некоторых случаях пропускная способность выхода потребует, чтобы лестница имела ширину большую, чем указанный здесь минимум.

Минимальная ширина новых лестниц составляет 36 дюймов (915 мм), если общая нагрузка на всех этажах, обслуживаемых лестницей, меньше 50 человек. на этой лестнице) из 50 или более человек, но менее 2000 человек, минимальная ширина составляет 44 дюйма (1120 мм), а если общая совокупная нагрузка на людей, назначенная на лестницу, больше или равна 2000 человек, минимальная ширина составляет 56 дюймов (1420 мм).

Высота подступенка измеряется как расстояние по вертикали между выступами ступеней. Глубина протектора измеряется по горизонтали, между вертикальными плоскостями переднего выступа соседних ступеней и под прямым углом к передней кромке протектора. Измерение как высоты подступенка, так и глубины проступи должно представлять фактическое пространство, доступное для тех, кто пользуется лестницей. Он не может включать какую-либо часть протектора, которая недоступна для того, чтобы кто-то мог поставить ногу. Установка напольных покрытий на существующие лестницы также может уменьшить доступное пространство для использования на лестнице.

Неровности геометрии лестницы, будь то от одной ступени к другой или по всему лестничному пролету, могут привести к несчастным случаям, спотыканию и падению при использовании лестницы. При одновременном использовании лестницы многими людьми всего одна авария может привести к задержке и нарушению движения и использования лестницы, а также увеличить общее время эвакуации. Не должно быть конструктивных нарушений. Допускаются очень небольшие различия из-за конструкции между соседними ступенями и подступенками, а также общая разница по всему лестничному маршу. Разница между размерами наибольшего и наименьшего подступенка или между наибольшей и наименьшей глубиной проступи не должна превышать 3∕8 дюймов (9).0,5 мм) в любом полете.

Лестничные площадки

Как правило, лестницы должны иметь площадки у дверных проемов, поскольку небезопасно проходить через дверной проем и сразу же начинать вертикальное движение по лестнице. В существующих зданиях дверной узел наверху лестницы может открываться прямо на лестницу, без предварительного обеспечения ровной площадки, при условии, что дверное полотно не качается над лестницей (скорее, оно откидывается от лестницы). а дверной проем обслуживает зону с количеством пассажиров менее 50 человек.

Лестницы и промежуточные площадки должны продолжаться без уменьшения ширины в направлении выхода. Уменьшение ширины лестничной площадки может уменьшить общую грузоподъемность лестницы. В новостройках каждая лестничная площадка будет иметь размер, измеренный в направлении движения, не менее ширины лестницы. Площадки не должны превышать 48 дюймов (1220 мм) в направлении движения при условии, что лестница имеет прямолинейный марш. Промежуточные лестничные площадки служат эффективными перерывами в лестничных маршах, которые позволяют людям, которые поскользнулись или споткнулись, остановить свое падение.

Поверхности протектора и посадки на лестнице

Surface

Лестницы и посадки должны быть твердыми, без перфораций, за исключением не взыскаемых протекторов STAIR и посадки, как иначе. : монтажные, задержанно-исправительные, производственно-складские. Сплошные ступени и сплошные полы на лестничных площадках создают визуальный барьер, который скрывает от пользователя обзор вертикального перепада под лестницей. Людям с боязнью высоких мест удобнее пользоваться этими лестницами. Затертые и просечно-вытяжные металлические ступени и площадки могут зацепиться за каблук обуви и создать опасность споткнуться. Негорючие решетчатые ступени лестниц разрешены в местах, недоступных для широкой публики, таких как подиумы и решетки в театрах, жилых районах в тюрьмах, на фабриках и других промышленных объектах, а также в складских помещениях.

Выступы

Ступени и площадки также не должны иметь выступов или выступов, о которые можно споткнуться. Опасность споткнуться особенно велика, когда кто-то спускается по лестнице, поверхность ступеней которой имеет выступы. Установка накладного выступа лестницы или полоски материала на существующую ступеньку лестницы может привести к выступу, о который можно споткнуться. Выступы ступеней, выступающие над соседними ступенями, также могут стать причиной спотыкания. (Дополнительные соображения по минимизации опасности споткнуться для обеспечения доступности также рассматриваются в ICC A117.1, Доступные и используемые здания и сооружения.)

Сцепление

Лестничные ступени и площадки на одной лестнице должны иметь постоянное сцепление с поверхностью. Это означает, что сопротивление скольжению является достаточно равномерным и достаточным для минимизации риска скольжения по ступеням. Последовательность важна, потому что обманчивое представление человека о поверхности, по которой он будет ходить, является основным фактором ошибок и падений, связанных с поскальзыванием. Материалы, используемые для полов, приемлемые как противоскользящие, обычно обеспечивают адекватное сопротивление скольжению при использовании для ступеней лестниц. Если ступени лестницы мокрые, также возрастает опасность поскользнуться, как и на мокром полу из подобных материалов.

Многие детали конструкции лестницы могут показаться мелкими и неважными в общей картине пожарной безопасности и безопасности жизни, но лестница может быть опасной и препятствовать выходу, если она спроектирована неправильно. Спотыкание, падение и неуверенность в себе тех, кто использует эвакуационные лестницы, могут помешать эффективному выходу и эвакуации из здания. Особое внимание к конструкции лестницы в значительной степени способствует безопасности людей как в повседневных, так и в чрезвычайных ситуациях

Важное примечание: Любое мнение, высказанное в этой колонке (блоге, статье), является мнением автора и не обязательно отражает официальную позицию NFPA или ее Технических комитетов. Кроме того, эта статья не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.

ТЕМЫ:

Безопасность строительства и жизни,
Соблюдение кодекса

Подпишитесь на информационный бюллетень сети NFPA

Зарегистрироваться

Кристин Бигда

Технический руководитель и главный инженер по противопожарной защите с упором на материалы, связанные со строительством и безопасностью жизнедеятельности.

Подробнее Кристин Бигда

Связанные статьи

16 СЕНТЯБРЯ 2022 ГОДА

Более пристальный взгляд на некоторые требования к размещению сборки

27 мая 2022 г.

Все ли здания должны соответствовать последним нормам?

30 МАРТА 2022 ГОДА

10 способов сделать вашу культуру безопасности процветающей

22 МАРТА 2022 ГОДА

Расчет необходимого расхода огня

16 ДЕКАБРЯ 2021 ГОДА

Проблемы с выходом, связанные с монтажными помещениями, расположенными наверху высотных зданий

12 НОЯБРЯ 2021 ГОДА

Требования пожарной безопасности к новогодней елке

Сколько шагов для моей колоды? – Все колоды

Количество ступеней влияет на цену вашей террасы, на то, как далеко ваши лестницы достигают двора, и имеет некоторые ограничения строительных норм и правил. Чем больше у вас ступеней, тем больше досок для настила и подступенков вам понадобится для вашего проекта. В зависимости от ширины, это может добавить сотни долларов за один шаг. Вы также захотите следовать допустимому диапазону подступенков ваших местных строительных норм и правил.

Вот краткая справочная диаграмма для некоторых диапазонов высоты настила, сгруппированных по количеству ступеней. Мы используем максимальную высоту подступенка Эдмонтона.

Быстрая оценка

Высота платформы ÷ 7,875

Наименьшее количество ступеней

В Эдмонтоне максимально допустимый подъем по лестнице составляет 7 7/8 дюйма или 7,875 в десятичной форме. Чтобы найти наименьшее количество ступеней для вашей террасы, измерьте высоту террасы в дюймах в месте расположения лестницы. Затем разделите на семь целых восемь десятых семь пять десятых. Вы получите целое или десятичное число. Округлите в меньшую сторону, если это десятичное число, и в большую, если это целое число. 0003

Для иллюстрации, если высота нашей палубы 4 фута.

Преобразуйте это в дюймы (4 x 12″ = 48″)

Затем разделите на максимальную допустимую высоту подступенка

48 ÷ 7,875 = 6,10

Семь подъемов (округление) с шестью ступенями (округление вниз).

Мы не включаем седьмой подъем, потому что это последняя высота подъема на площадку. Палуба — это ступенька.
Часто одна сторона лестницы выше другой. Всегда используйте самую высокую точку для расчета лестницы.

Максимальное количество шагов
Аналогичный расчет, но вместо этого мы округляем сумму подступенка в меньшую сторону и минус один для количества ступеней. Используйте минимальную высоту подступенка; если вы округлите, это подтолкнет стояк ниже минимального предела.
В Эдмонтоне минимум пять дюймов.
48″ ÷ 5″ = 9,6
Девять подъемов (округлить вниз) с восемью шагами (минус один).
Полка высотой четыре фута может иметь диапазон от 6 до 8 ступеней.
Для сравнения цен нашего диапазона шагов. Если бы у нас была лестница шириной шесть футов, это потребовало бы дополнительных 64 долларов США на стоимость материалов для настила, обработанного под давлением, не включая каркас или работу
или
Лестница шириной двенадцать футов с использованием композита Deckorators.
Материал для настила на 482 доллара больше.
Какая у нас высота подступенка?
Постоянная высота ступеней необходима для прохождения проверки настила. Самая распространенная ошибка при строительстве палубной лестницы — несоответствие верхней и нижней ступени. Обычно это происходит потому, что строитель забыл учесть толщину протектора. Первый шаг, чтобы избежать этого, — это точная и постоянная высота подступенка.
Используя пример четырехфутового настила, давайте найдем точную высоту подступенка.
Для этого разделите высоту настила на количество ступенек и переведите в дюймы.
48″ ÷ 7 подъемов (на 1 больше, чем количество шагов, в нашем примере у нас было пять шагов) = 6,86″
Преобразуйте 0,86 в дробь, умножив на количество шестнадцатых в одном дюйме.
0,86 x 16 = 13,71 округления = 14
Постоянная высота стояка 6 14/16″
или
6 7/8″ (разделите дробь пополам)
Различная высота от земли на широком наборе лестниц.
Иногда лестница оказывается на неровной поверхности. Одна сторона может быть выше другой. с самой высокой стороны лестницы для высоты подступенка и сначала установите косоуры с этой стороны.По мере установки большего количества косоуров и уменьшения дорожного просвета удалите материал с нижней ступени.Это необходимо для безопасности и эстетики.Если высота ступени случайная вызывает падение, вы хотите, чтобы он был внизу лестницы. И визуально настилы имеют однородную форму. Когда более короткие подъемы лестниц находятся внизу, настил кажется последовательным. Как будто настил был построен первым, а ландшафт эволюционировал вокруг него

Шаги должны заканчиваться на определенном расстоянии.
Что делать, если вашей лестнице необходимо выйти на террасу или на бетонный тротуар? Вы хотите, чтобы он поддерживался, но не занимал много места. При этом соблюдая допустимую высоту подступенка.
Вот как
Ширина нашей ступени будет определять, сколько шагов нам нужно. Допустим, у нас есть бетонный тротуар, который находится в пяти футах от конца нашей четырехфутовой палубы. И мы хотим, чтобы последняя ступенька заканчивалась прямо у края тротуара.
У нас может быть от восьми до шести ступеней на такой высоте, а в Эдмонтоне ширина ступеней составляет от 9 1/4 до 14 дюймов. Начните с деления пятифутового зазора на один из наших шагов, чтобы увидеть, попадает ли он в диапазон ширины протектора. Если она слишком коротка или слишком длинна для нашего доступного подсчета шагов, рассмотрите возможность изменения того, как далеко выходит ваша колода.
Преобразование пяти футов в дюймы (5 x 12 дюймов = 60 дюймов)
Затем разделите на наибольшее количество шагов (в нашем примере 8)
60 ÷ 8 (шагов) = 7,5 дюймов
60 ÷ 7 (шагов)= 8,57 дюйма
60 ÷ 6 (шагов)= 10 дюймов
На расстоянии 5 футов шесть шагов – наш единственный вариант.
Давайте сравним эту ступеньку с некоторыми ширинами террасной доски. Если мы используем прессованную древесину, фактическая ширина каждой доски составляет 5 1/2″. чем пятифутовый.
11″ x 6 (ступеней) = 5′ 6″
Ступени также могут иметь выступ (выступ). Предположим, мы хотим, чтобы нижняя часть последней ступеньки упиралась в тротуар. Таким образом, грязь или трава не попадут между тротуаром и лестницей. Нам нужно вычесть носовые выступы из общего зазора.
1/2″(носок) x 6(шагов) = 3″
5′ 6″ — 3″ = 5′ 3″
Эдмонтон допускает выступ до 1 дюйма.
Композитные доски часто имеют другую ширину, чем обработанные под давлением пиломатериалы, и зазоры между досками, которые также необходимо добавить к общей ширине проступи.
Есть много других способов узнать количество ступеней, а также подъем и спуск.
Два из наших любимых программ для решения сложных столярных задач — это Sketchup и FormIt. У обоих есть бесплатная онлайн-версия.
Дайте нам знать, если у вас есть какие-либо вопросы по настилу, мы здесь, чтобы помочь.
Как рассчитать лестницу | Калькулятор бетонной лестницы
Калькулятор лестницы относится к онлайн-инструменту для измерения различных параметров, необходимых при возведении лестницы. Просто введите значения в поля, предусмотренные в калькуляторе, и нажмите на вкладку расчета. Внизу страницы также приведена таблица преобразования обыкновенных дробей в десятичные дроби, применяемых при измерениях.
Ниже приводятся некоторые полезные термины в отношении лестниц и общепринятых строительных норм и правил:
Лестницы доступны в нескольких формах. При сооружении базовой лестницы следует должным образом учитывать разное количество параметров, расчетов и строительных норм, которые варьируются в зависимости от длины, ширины и высоты определенных сегментов лестницы. Строительные нормы и правила меняются на местном уровне, и человек, строящий лестницу, должен соблюдать правила, характерные для их местоположения.
Пробег/проступь: прогон или проступь — это сегмент лестницы, по которому ходит человек.
Его длина рассчитывается от внешнего края ступени, содержащей выступ, если он существует, до вертикальной части лестницы, известной как подступенок. При расчете общей длины лестницы длина проступи над последним подступенком исключается из расчета. Кроме того, при наличии выступа общий пробег — это не просто сумма длины протектора, так как выступ, возникающий в результате выступа, следует вычесть из общего пробега.
Согласно строительным нормам минимальная длина проступи должна быть 10 дюймов (25,4 см).
Подъем/Подступенок: Подъем или высота ступени рассчитывается от вершины одной ступени до вершины следующей ступени. Он не относится к физической высоте подступенка, поскольку не включает толщину проступи. Числом подступенков, лишенным числа ступеней, определяется число ступеней в лестнице.
В соответствии со строительными нормами максимальная высота стояка должна составлять 7,75 дюйма (19,7 см).
Выступ: Выступ относится к выступу на краю ступени, выступающему за нижний подступенок. Не все ступени имеют выступ, но если он есть, выступ содержится в длине ступени. Первоочередная задача носовой части — повысить безопасность за счет организации дополнительного места, где человек сможет удержаться на ногах.
В соответствии с общепринятыми строительными нормами, выступ должен иметь минимальную длину 0,75 дюйма (1,9 дюйма).см) и максимальной длиной 1,25 дюйма (3,2 см).
Высота над уровнем моря: Высота над уровнем моря означает высоту, рассчитанную от верхней части ступени до потолка над ней. Строительные нормы и правила для высоты над головой в основном предназначены для того, чтобы оставить достаточно места для людей, чтобы они могли свободно пользоваться лестницей, и нормы обычно требуют гораздо большего места по сравнению со средним ростом человека, чтобы облегчить перемещение более крупных предметов, таких как мебель.
В соответствии со строительными нормами и правилами для верхней части лестницы должно быть предусмотрено не менее 6 футов 8 дюймов (203,2 см).
Ширина лестницы: Ширина лестницы рассчитывается от края до края каждой стороны проступи, перпендикулярно длине проступи. Когда измерения длины остаются традиционно более длинными по сравнению с измерениями ширины для прямоугольников, в случае ступеней ширина обычно является большей стороной. Ширина лестницы без учета поручней.
Согласно строительным нормам, ширина лестницы должна быть не менее 36 дюймов (91,44 см).
Поручни и ограждения/ограждения: Поручень относится к перилам, которые поднимаются вверх по лестнице и могут удерживаться пользователями при подъеме или спуске по лестнице. Ограждение относится к «строительному элементу или системе строительных элементов, которые расположены рядом с открытыми сторонами приподнятых пешеходных поверхностей, что снижает вероятность падения с пешеходной поверхности на нижний уровень». Ограждения могут состоять из перил (ограждений), но могут представлять собой любое количество других конструкций, таких как стены, полустены или даже скамья.
Строительные нормы и правила обычно требуют ограждений для лестниц, общий подъем которых превышает 30 дюймов над полом, и эти ограждения должны иметь высоту не менее 34 дюймов (86,36 см) от верхней части ступеней. Точно так же поручни должны оставаться высотой 34 и 38 (96,52) дюймов, считая от верхней части ступеней, обеспечивая диаметр от 1,25 дюймов (3,18 см) до 2,675 дюймов (6,79 см).
Косоур: Косоур лестницы представляет собой конструктивный элемент, обеспечивающий поддержку ступеней и подступенков лестницы. Обычно в лестнице три косоура: по одному с каждой стороны и один посередине. Стрингеры видны всегда, но видны на лестницах с открытыми сторонами. Стрингеры могут быть либо обрезаны по форме каждой ступени, либо иногда не обрезаны и скрывают края ступеней.
Чтобы выполнить онлайн-расчет, нажмите на следующую ссылку www. calculator.net
Простые лестницы в SketchUp — MasterSketchUp.com
Для плотника одной из самых сложных задач при планировании является лестница. Хитрая математика, вычисление подъема и длины каждой ступени и учет толщины ступеней, подступенков и высоты готового пола — все это возможности для ошибок. В этом уроке вы узнаете, как использовать SketchUp для планирования лестниц на террасе. Посмотрите видео или продолжите ниже.

Подводные камни при проектировании лестниц
Самое сложное в строительстве лестницы — это знать, как спланировать косоуры. Косоуты – это конструктивные элементы лестницы, к которым крепятся ступени и подступенки. Чтобы построить стрингеры, вам нужно вырезать выемки для ступеней и подступенков, как правило, из пиломатериалов, обработанных давлением 2 × 12.
Чтобы выяснить, насколько большими должны быть выемки, можно воспользоваться идеальными размерами и строительными нормами. Однако наиболее распространенной ошибкой при нарезке косоуров является неправильный учет толщины проступей, подступенков или толщины готового пола.
В конечном счете, вы хотите, чтобы каждый шаг был одинакового размера; от земли, вплоть до верхней части палубы. Чтобы это произошло, вам необходимо учитывать толщину различных материалов, которые вы будете устанавливать на стрингеры. Таким образом, сложная часть заключается в том, что размеры, которые вам нужно использовать для резки стрингеров, относятся к материалам отделки , которые будут установлены поверх стрингеров, а не к самим стрингерам . Это означает, что вам нужно намеренно учтите и вычтите толщину отделочного материала, чтобы получить размеры стрингера.
Наиболее распространенные подводные камни при выкладке стрингеров:
(Из личного опыта) 😉
Неправильный общий подъем палуба наверху лестницы . Много раз, когда вы планируете стрингеры, у вас уже есть обрамление настила, но вы можете еще не установить настил. При измерении общего подъема вы должны убедиться, что вы добавили толщину материала настила к вашему измерению. (Для внутренних лестниц также необходимо учитывать толщину готового пола вверху и внизу лестницы.)
Забудьте о выступах – Если вы собираетесь выступать за подступенок или косоур, вам необходимо учитывать этот выступ в своих расчетах, чтобы свободные концы были вставлены надлежащим образом.
Нет подступенка на верхней ступени — Если вы устанавливаете подступенки на косоурах, в большинстве случаев вам не нужно устанавливать их на верхней ступени, потому что краевая балка действует как верхний подступенок. В этом случае верхняя ступенька косоура должна быть короче на одну толщину подступенка.
Высота нижнего подступенка – Высота нижнего подступенка должна быть меньше всех остальных, потому что площадка представляет собой верхнюю/чистую поверхность ступени. После того, как ступени установлены на косоурах, интервал высоты подступенка должен быть одинаковым для каждой ступени, включая ступеньку от земли/площадки до первой ступени. Это произойдет только в том случае, если стрингер будет короче для первой ступени.
Простое планирование стрингеров
Программа SketchUp упрощает планирование стрингеров. Вместо того, чтобы заниматься вычислениями в уме, вы можете создать очень простую эталонную геометрию, которую можно легко масштабировать до конечных размеров лестницы. Это позволит вам работать в обратном направлении, пока вы не получите окончательные размеры стрингера.
Международные строительные нормы и правила требуют максимальной высоты подступенка 7 3/4″ и минимальной глубины проступи 10″ для каждой ступени. Фактическая высота подступенка будет определяться общим подъемом лестницы, разделенным на общее количество ступеней. Глубина проступи более гибкая, если вы не ограничены в пространстве перед лестницей. Приступая к планировке лестницы, вы можете начать с идеальной глубины проступи или отрегулировать глубину проступи после того, как рассчитаете высоту подступенка. Вот несколько хороших эмпирических правил для получения идеальной комбинации подступенка и протектора.
Чтобы создать справочную геометрию для лестницы, выполните следующие действия:
Прежде чем приступить к моделированию лестницы, у вас должна быть поверхность, представляющая землю, а также геометрия, представляющая верхнюю поверхность настила.
Чтобы начать создание справочной геометрии для ступени, нарисуйте прямоугольник с помощью инструмента Rectangle R . (Вы можете нажать клавишу со стрелкой влево или вправо, чтобы заблокировать ось, если это необходимо) . Введите 7 3/4", 10" ВВЕДИТЕ , чтобы установить размер. 7 3/4″ — это максимальная высота подступенка, а 10″ — минимальная глубина проступи, разрешенная Международными строительными нормами, поэтому мы будем использовать это в качестве отправной точки, зная, что мы можем масштабировать по мере необходимости.
Дважды щелкните на грани прямоугольника, чтобы выбрать, затем нажмите G , чтобы создать компонент. Назовите компонент «Шаг».
Выбрав компонент «Шаг», активируйте инструмент Перемещение M . Нажмите на нижний угол шага, чтобы начать движение, нажмите Ctrl / Опция для переключения в режим «копирования», затем щелкните в противоположном углу первого шага, чтобы разместить копию.
Введите необходимое количество копий, чтобы оно было чуть выше верха стопки, плюс букву X , затем нажмите ENTER . Например, введите 5x ENTER . (Если у вас не получится с первой попытки, просто введите другой интервал, и SketchUp обновит количество копий. Вы также всегда можете удалить лишние копии, если хотите.) Убедитесь, что вы включили шаг, который пересекается с верхней частью настила, даже если вы не собираетесь включать его в стрингер, вам все равно нужно учитывать интервал этого шага для справки.
С помощью инструмента Select удерживайте нажатой клавишу Ctrl / Option , чтобы добавить каждый компонент шага к вашему выбору. Щелкните правой кнопкой мыши > Создать группу . Это облегчит вам управление шагами как сборкой.
Наконец, используйте инструмент Масштаб S для уменьшения группы ступеней, пока вы не привяжетесь к верхней части отделочного настила.
Используйте инструмент Move M , чтобы выровнять верхний угол верхней ступеньки по верхнему переднему краю настила.
Теперь у вас есть точный интервал высоты каждой ступеньки. Вместо того, чтобы измерять общий подъем, а затем вычислять, какой должна быть высота каждого подступенка, вы просто использовали шкалу Scale 9.0012 S инструмент для автоматической установки интервала. Легкий!
Если вы хотите изменить глубину протектора, вам необходимо рассчитать общий пробег, который представляет собой произведение глубины протектора на количество ступеней. С этим номером используйте инструмент Scale S , чтобы растянуть ширину лестницы, затем введите общий пробег и нажмите ENTER . Например, если вам нужна проступь 11 3/4″, а у вас 4 проступи, введите 47" ENTER 904:00 . (11 3/4″ x 4 = 47″)
Построение лестницы в обратном направлении
Теперь, когда вы знаете границы того, где должны быть отделочные материалы, вы можете начать строить лестницу в обратном направлении, пока не дойдете до косоуров. должны быть.
Вы можете прыгнуть внутрь того же ступенчатого компонента, который вы уже сделали. Прежде чем приступить к моделированию внутри компонента, вы должны выделить направляющие линии в отдельную группу. Вероятно, вам потребуется сделать один или два компонента уникальными, как только все будет готово, но пока вы можете просто оставить все как одно и то же определение компонента.
СОВЕТ: Чтобы упростить различение эталонной геометрии, вы можете применить полупрозрачный материал к поверхности прямоугольников и назначить их слою с пунктирным стилем .
Проступи
Начните с моделирования одной из проступей. У вас может быть один 2x для каждой ступени, или у вас может быть несколько досок, составляющих каждую ступеньку. Внутри компонента ступени нарисуйте доску на переднем крае ступени с помощью Rectangle R , затем выдавите его с помощью инструмента Push/Pull P . Привязка к пунктирным линиям для справки. Трижды щелкните плату, Щелкните правой кнопкой мыши > Создать группу . Помните, что вы не хотите выходить за пунктирные линии, поэтому выдавливайте вниз, чтобы получить толщину доски. Кроме того, вы можете вместо этого использовать компоненты, но я решил использовать здесь группы, потому что некоторые из этих протекторных досок необходимо будет настроить. Вам решать, хотите ли вы использовать компоненты и сделать уникальным по мере необходимости.
Используйте инструмент Move M с модификатором Ctrl / Option , чтобы сделать несколько копий доски на всю глубину проступи.
Одна из досок будет длиннее, чем нужно. Не беспокойтесь об этом прямо сейчас. Мы вернемся и изменим его после того, как стояки будут на месте.
Подступенки
Нарисуйте подступенок с помощью инструмента Rectangle R и инструмента Push/Pull P , привязываясь к пунктирным линиям и используя накладки протектора в качестве ориентира.
Поскольку ступени имеют небольшой выступ, используйте инструмент Move M , чтобы переместить подступенок назад на 1/2″.
Чтобы создать выступ по бокам лестницы, используйте инструмент Push/Pull P , чтобы уменьшить подступенки на 1/2″ с каждой стороны.
Если вы до сих пор все сделали правильно, самая верхняя ступенька должна идеально пересекаться с верхней частью настила и передней частью ободной балки. Если это так, вы можете удалить этот компонент верхней ступени сейчас, так как сама колода будет выступать в качестве верхней ступени.
Чтобы исправить заднюю накладку ступени, которая выходит слишком далеко за подступенки, используйте инструмент Push/Pull P , чтобы исправить ее размер. (Примечание: вам, вероятно, потребуется сделать верхний компонент ступени уникальным, так как доска располагается перед краевой балкой, а не под подступенком, как на других ступенях.)
Вы также заметите в изображении выше, переместил доски протектора и отрегулировал их так, чтобы у меня не было одной крошечной доски сзади каждой ступени. Вместо этого передняя и задняя доски срезаются одинаково.
Стрингеры
Теперь, когда ступени и подступенки находятся на своих местах, уверенно размещенных в соответствии с пунктирной базовой линией, мы можем приступить к моделированию косоуров. Стрингер будет создан путем отслеживания краев, где подступенки и проступи прикрепляются к стрингеру.
Нарисуйте прямоугольник с помощью инструмента Rectangle R . Введите 11 1/4", 6' ENTER . (Длина не слишком важна, , так как мы будем «обрезать» ее до нужного размера после установки.) Нарисуйте прямоугольник вдоль осей. Попытаемся нарисовать его под углом. Мы хотим превратить его в компонент, выровняв по осям, затем мы повернем его и поместим на место, чтобы оси компонента выровнялись с геометрией внутри компонента.0092
Используйте инструмент Push/Pull P , чтобы выдавить стрингер на 1 1/2″.
Тройной щелчок инструментом Select > нажмите G , чтобы создать компонент.
Переместите и поверните компонент так, чтобы он был выровнен по верхнему переднему краю платформы.
Активируйте инструмент Rotate Q , щелкните и перетащите от переднего края деки и перетащите мышь вдоль переднего края, чтобы совместить с ним ось вращения. Нажмите на край стрингера, чтобы начать вращение, затем привяжите его к одной из передних краевых точек одной из ступеней. Используйте Переместите инструмент M , чтобы переместить стрингер в его окончательное положение.
Дважды щелкните компонент косоур с помощью инструмента Select , затем используйте инструмент Line L , чтобы обвести проступи и подступенки. Используйте инструмент Push/Pull P для удаления частей платы.
Теперь у вас есть идеальный стрингер! Скопируйте его сколько угодно раз. Я считаю, что это лучший способ планировать и выполнять стрингеры, поскольку он устраняет так много возможностей для человеческой ошибки. Надеюсь, вам понравился этот урок! Дайте мне знать сейчас в комментариях ниже, если у вас есть какие-либо вопросы.
Как построить лестницу в подпорной стене
Видео: Как построить лестницу в подпорной стене
Лестницы можно легко проектировать с плавными кривыми или с прямыми углами. Самые простые лестничные конструкции строятся с помощью кривых. Выделите дополнительное время для планировки и строительства лестницы.
Создание простой конструкции лестницы
Приведенные здесь шаги являются общими рекомендациями по строительству лестниц. Понимая основные элементы установки, лестницы могут быть легко включены в установку подпорной стены. Всегда проверяйте требования местных норм перед созданием лестницы любого типа.
Allan Block Wall Systems предлагает различные варианты лестниц
Лестницы могут иметь плавные кривые или прямые линии. Изогнутые боковины создают более мягкий и естественный вид. Прямые боковины и углы создают четкий традиционный стиль; однако для их изготовления требуются угловые блоки AB, и для их сборки требуется больше времени и индивидуальная резка.
Разбивайте длинные группы ступеней с помощью площадок
Добавляйте повороты обратного хода, чтобы извиваться вверх по склону
Выполните поворот и площадку, чтобы разорвать линию лестницы
Сколько шагов мне нужно?
сколько шагов мне нужно?
Чтобы определить необходимое количество ступеней, измерьте общий подъем вашего склона в дюймах и разделите на 8 дюймов (200 мм) — приблизительную высоту блока. *
технические характеристики.
Подберите свой уклон Подберите дизайн вашей лестницы в соответствии с вашим типом склона Подберите дизайн вашей лестницы под естественный уклон вашего склона. На крутых склонах держите блоки плотно друг к другу. С Алланом Блоком вы получаете подъем на 8 дюймов и пробежку на 12 дюймов. (подъем 200 мм и ход 300 мм).* На пологих склонах добавьте брусчатку или другие материалы, чтобы увеличить глубину протектора и длину прогона. Площадки могут смягчить длинную лестницу и обеспечить простой способ связать наборы ступеней вместе. Потратьте время на повышение качества Строительство лестниц и ступеней требует тщательного планирования, гибкости на строительной площадке и внимания к деталям. Не забудьте выделить достаточно времени для планировки и строительства лестницы. Возможны различные варианты конструкции лестницы. Схема лестницы для подъема и спуска должна быть рассчитана с учетом ступени лестницы, которая лучше всего подходит для вашего применения. Определение местоположения подступенка лестницы Определение местоположения подступенка лестницы Требуется хорошее уплотнение После определения количества ступеней и выбора типа ступеней лестницы раскопайте местонахождение лестницы на основе подъема и пролета. Отметьте центр лестницы, где будет размещен подступенок основания. В данном примере первый подступенок является продолжением цоколя подпорной стены, в которую встраивается лестница. Для каждого лестничного подступенка потребуется не менее 6 дюймов (150 мм) основного материала под ним, который выступает как минимум на 6 дюймов (150 мм) за блоком подпорной стены. Внесите необходимые коррективы, чтобы высота первого подступенка не превышала 8 дюймов (200 мм) с материалом ступеней и окончательной планировкой. Выемка фундаментной траншеи и места расположения лестницы Установка дренажной трубы Обратная засыпка и уплотнение основания Установка базового слоя подпорной стены Добавление стенового камня к подпорной стене и уплотнение Выемка фундаментной траншеи и расположения лестницы От места основания подступенка отметьте оставшуюся часть подступенка и удалите почву, чтобы соответствовать требованиям к основному материалу. Если во время раскопок было удалено больше грунта, чем необходимо, замените его вмещающим камнем в процессе строительства. Любые выкопанные почвы, которые будут заменены, должны быть должным образом уплотнены. Если в базовой траншее присутствуют органические или влажные почвы, их необходимо удалить и заменить гранулированным материалом. После того, как место для лестницы будет раскопано, вы подготовите основание и базовый слой, как и любую другую стену. Как вырыть траншею под фундамент подходящего размера. Уплотните базовую траншею, выполнив не менее двух проходов виброплитой. Если в вашем проекте требуется дренажная труба, продолжайте укладывать трубу в траншею для основного слоя. Узнайте, где разместить трубу. Поместите не менее 6 дюймов (150 мм) стенового камня в траншею основания и разровняйте. Уплотнить вмещающую породу, сделав не менее двух проходов виброплитой. Проверьте уровень и при необходимости отрегулируйте. Дополнительная информация о базовой установке подпорной стены. Дренажная труба Если в вашем проекте используется дренажная труба, проложите ее за лестницей в самой низкой точке подъема. Не прерывайте дренажную трубу в местах лестницы. Установка базового слоя Выровняйте блоки подпорной стены на основании Разместите блоки подпорной стены поднятой передней кромкой вверх и рядом с передней частью траншеи. Проверьте блоки подпорной стены на горизонтальность по бокам и спереди назад. Проверьте правильность положения базового курса, изучив линию нити на задней части блоков. При необходимости внесите коррективы. Засыпать землю перед блоками местной землей. Это предотвратит смещение блоков базового слоя при заполнении и уплотнении. Уплотнение ступеней лестницы Заполните пустотелые блоки и не менее 300 мм (12 дюймов) позади блоков или более, чтобы разместить следующий подступенок лестницы стеновым камнем. Используйте засыпку или утвержденный местный грунт для заполнения любых дополнительных участков за вмещающей породой. Площадь ступеней лестницы должна быть на одном уровне с верхним краем фундамента из блоков. Используйте виброплиту, чтобы уплотнить скальную породу стены, начиная непосредственно за блоком и двигаясь по пути, параллельному стене, работая от задней части блока, над областью ступеней лестницы, к задней части выкопанного участка. Всегда компактный в 8in. (200 мм) подъемника или менее. Выравнивание первого подступенка Засыпка и уплотнение подступенка Установка следующего подступенка Установка подпорной стены вне лестницы Засыпка и уплотнение подпорной стены и подступенка Установка первой лестницы 90 Подступенок 90 90 Размещение подступенка90 Измерьте расстояние для размещения первого подступенка лестницы, убедившись, что блоки параллельны основному ряду впереди. Поместите блоки поверх уплотненной области ступеней лестницы, убедившись, что за блоками остается 6 дюймов (150 мм) каменной стены. Чтобы убедиться, что блоки будут на одном уровне с соответствующей стеной, поместите блок на стену в качестве контрольной точки и выровняйте этот блок до блока, используемого для ступеней лестницы. Выровняйте и при необходимости отрегулируйте. Чтобы изогнуть стену от места лестницы, отломите крылья от задней части блоков и плотно сложите их вместе, следуя макету на утвержденных планах. Обратная засыпка и уплотнение Засыпьте участок перед первым подступенком небольшим количеством стенового камня. Это предотвратит смещение блоков при заполнении и уплотнении. Заполните пустотелые блоки и не менее 12 дюймов (300 мм) позади блоков или достаточно, чтобы разместить следующий подступенок лестницы стеновым камнем. Затем уплотните и выровняйте стену, как это было сделано ранее. Размещение дополнительного подступенка Дополнительные ступени Повторите эти шаги для каждого подступенка. После того, как все ступени будут установлены, установите выбранный материал ступеней, чтобы закончить лестницу. Лестницы с AB Fieldstone Лестницы AB Fieldstone При строительстве лестниц используйте длинные анкерные блоки (LAU) с облицовочными блоками для быстрой и легкой установки. Соль для удаления льда Лестницы с замковыми камнями AB Лестницы с замковыми камнями AB В более холодном климате соль НЕЛЬЗЯ использовать на блоках или замковых камнях AB, поскольку это приведет к их порче. Вместо этого используйте песок. Варианты ступеней лестницы Запатентованная передняя кромка Allan Block обеспечивает встроенную окантовку, которая хорошо сочетается не только с замковыми камнями AB, но и с брусчаткой, монолитным бетоном, щебнем, мульчей и каменными плитами При использовании материала ступеней жесткого размера, такого как AB Capstones или ландшафтная брусчатка, тщательно планируйте размеры ступеней, чтобы уменьшить количество необходимой резки. Убедитесь, что ступени лестницы закреплены на месте с помощью высокопрочного строительного клея для безопасного использования. Лестницы с брусчаткой Лестницы из бетона Лестницы с замковым камнем AB Лестницы с замковым камнем AB и брусчаткой Применение лестниц Существует множество различных вариантов лестниц для вашего проекта подпорной стены. Не забывайте перед началом строительства всегда проверять местные строительные нормы и правила. Изогнутые ступени, параллельные подпорной стене Квадратные ступени, параллельные подпорной стене Изогнутые ступени, упирающиеся в поверхность подпорной стены Изогнутые ступени с углами, параллельными подпорной стене Как построить лестницу на террасу РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ3 9000 Строительство лестниц часто можно рассматривать как трудную и сложную часть процесса построения колоды, но мы здесь, чтобы упростить его. Наша команда практических советов шаг за шагом проведет вас через все, что вам нужно знать, от определения вашего подъема и пробега до важных деталей установки. Disclaimer: Instructions provided by Trex ^® are based on the build specifications that Trex ^® demonstrated in the Trex ^® Academy video series and are not universal to all homeowners проекты. Строение домовладельца может отличаться от инструкций Trex в зависимости от требований местного муниципалитета домовладельца, индивидуальных предпочтений в отношении дизайна и спецификаций проекта. Если у вас есть вопросы или вам нужна помощь в ходе вашего проекта, обращайтесь по адресу [email protected]. 12-16 часов в команде из двух человек* *Сроки оцениваются для лестницы шириной 4 фута с 4 подступенками с двумя рабочими со средними навыками столярного дела. Смета включает в себя крепление стойки, проступь, подступенок и установку фасции. Установка перил и создание твердой поверхности не включены в эту смету. Время может варьироваться в зависимости от сложности формы и особенностей колоды. Инструкции для печатиЗагрузить план колоды Перейти к: Инструменты Материалы Для любого домашнего проекта обязательно соблюдайте местные нормы и требования разрешений. © 2022 Trex Company, Inc. 01. Введение 00:00 02. Определение подъема и пробега стрингера 01:00 03. Разметка и обрезка косоуров 07:00 04. Установка перекрытия лестницы 13:22 05. Макет Stair Newel Post 15:45 06. Установка временного макета / опорного блока 18:52 07. Установка внешних стрингеров 22:34 08. Установка бетонной подушки 23:05 09. Выравнивание и закрепление бетонной подушки 28:41 10. Установите нижние стойки Newel 33:22 11. Соединение стрингеров с коллектором 38:07 12. Добавьте Trex® Protect™ к стрингерам 39:50 13. Установка ступеней и подступенков 40:50 14. Установка стрингера 43:03 15. Резюме 45:46 Создайте колоду своей мечты, прежде чем строить ее. Наш инструмент Deck Designer позволяет вручную выбрать каждый элемент вашей новой террасы, начиная от цвета, перил и формы террасы. Кроме того, вы можете загрузить план своего индивидуального дизайна колоды для запросов на получение разрешений и руководства по сборке колоды. *доступно только на настольном компьютере Попробуйте Deck Designer Пошаговые инструкции 01: Количество подступенков и ступеней лестницы 02: Разметка и обрезка косоуров 03: Установка верхней части лестницы 04: Положение нижних стоек Newel 05: Опорный блок стрингера 06: Место для бетонной формы 07: Предварительная маркировка облицовки лестницы 08: Крепление косоуров к настилу 09: нанесите Trex® Protect™ 10: Установка ступеней и подступенков палубной лестницы 11: Маркировка лестничного марша (завершенная лестница) Глава 01: Количество подступенков и ступеней лестницы Распечатать эту главу Итак, вы готовы приступить к работе? Посмотрите наше руководство, прежде чем приступить к сборке. Перед тем, как приступить к выполнению любого проекта своими руками, обязательно наденьте соответствующие средства индивидуальной защиты. Рекомендуются средства защиты глаз и ушей, перчатки, длинные брюки, рубашка с длинными рукавами и обувь с усиленным носком. Всегда следите за тем, чтобы рядом с вами была аптечка. Для любого домашнего проекта обязательно соблюдайте местные нормы и требования разрешений. Шаг 1 Первым шагом является определение подъема и количества ступеней вашей новой лестницы. Подъем — это высота каждой ступени, а прогон — длина каждой ступени лестницы. Прежде чем приступить к работе, уточните в местном муниципалитете требования к коду. Шаг 2 Закрепите длинный брусок 2x4 поперек рамы настила, чтобы он свисал над краем настила. Величина выступа 2x4 над концом будет зависеть от высоты настила. Для нижней деки до 48 дюймов это будет 4 фута, а для более высокой деки до 8 футов — 12 футов. Это будет использоваться в качестве эталона для измерения, чтобы помочь определить высоту настила в конце лестницы. Используйте пару кусков террасной доски, чтобы положить их поверх рамы настила, затем закрепите 2x4 на месте. Это окончательная высота колоды. Этап 3 Максимальная высота участка, разрешенная IRC (Международный жилищный кодекс), составляет 7 ¾”. Начните с того, что сделайте серию отметок на палочке через каждые 7 ¾ дюйма. Это будет использоваться в качестве опорного столба, с помощью которого можно определить, сколько подъемов будет на лестнице. Поднесите шест к палубе, убедившись, что шест касается земли, и посчитайте количество ячеек на шесте (в данном случае четыре). Это указывает, сколько раз нужно будет подняться на палубу. Этап 4 Знание количества подъемов, необходимых для лестницы, поможет определить количество ступеней. В этом примере имеется четыре подъёма, и будет на одну ступеньку меньше, чем подъёма (поскольку одна из ступеней на лестнице будет фактической площадкой). Это доводит общее количество протекторов до трех. Размер настила 5 ½", поэтому два куска вместе будут 11". Чтобы определить, на каком расстоянии от настила будет заканчиваться лестница, необходимо определить глубину ступеней. В этом примере на каждой ступени будет две части настила шириной 5 ½ дюйма, и две части настила будут расположены на расстоянии ¼ дюйма друг от друга, что дает общую глубину каждой ступени 11 ¼ дюйма. Три ступени по 11 ¼ дюйма дают в общей сложности 33 ¾ дюйма; это расстояние, на котором лестница будет заканчиваться от палубы. Отмерьте от рамы настила 33 ¾ дюйма и отметьте это расстояние на 2x4, прикрепленных к верхней части рамы. Настилы на ступенях должны располагаться на расстоянии ¼ дюйма друг от друга, чтобы можно было расширять и сжимать их, а также чтобы мусор мог легко проходить через них. Ступень 5 В конце лестницы требуется твердая, устойчивая поверхность; эта поверхность должна быть на всю ширину лестницы и проходить на расстоянии 36 дюймов от конца лестницы. Существует множество различных материалов, которые можно использовать для этой поверхности (бетон, кирпич, брусчатка и т. д.), но важно уточнить в местном муниципалитете список одобренных материалов. В этом случае будет залита бетонная подушка. Для заливки бетона была изготовлена форма 2x4, которая также будет использоваться в качестве верхней части бетонной подушки для целей измерения. Шаг 6 Теперь, когда установлен конец лестницы, можно измерить высоту от верха настила до верха твердой поверхности. Имейте в виду, что лестница приземлится на твердую поверхность, которая может быть немного выше земли. Измерьте расстояние от нижней части 2x4, прикрепленной к раме платформы, до верхней части твердой поверхности. Используйте шест из шага 3 и держите его там, где заканчивается лестница. Затем убедитесь, что шест прямо вверх и вниз, и поместите его поверх твердой поверхности. Отметьте этажный столб в нижней части 2x4, прикрепленного к раме настила. Измерьте конец шеста до отметки, которая только что была сделана. Это общая высота лестницы. Разделите общее количество на количество подступенков, которые будут у лестницы с шага 3. В данном случае имеется четыре подступенка, а общее количество равно 30”. 30 дюймов, разделенных на четыре, дают высоту подъема 7 ½ дюймов для этой лестничной клетки. 7 ½ дюйма меньше максимального 7 ¾ дюйма, который удерживает эту лестницу в пределах нормы. Всегда измеряйте в конце лестницы, а не у настила, так как земля может наклоняться от настила и давать другие измерения, чем дальше лестница уходит от настила. Шаг 7 Пробег — это измерение протектора, которое можно установить в это время. В этом случае две доски настила будут соединены вместе с зазором в ¼ дюйма между ними. Будет выступ настила на ¾ дюйма, называемый носом, а материал фасции, используемый в качестве подступенка, имеет толщину ½ дюйма. 11 ¼” – ¾” = 10 ½”. 10 ½” – ½” = 10”. Длина прогона косоура лестницы (то есть вертикальной опорной доски или конструктивного элемента, который проходит вдоль каждой стороны или центра лестницы) будет составлять 10 дюймов. Размеры косоуров лестницы определяют, будут ли первыми надеваться ступени на косоура или подступенки. Это действие будет сделано позже, но планирование необходимо сейчас. Если размеры ступеней рассчитаны без учета всех размеров выступа и толщины подступенка, то ступени будут использоваться первыми. В этом случае две доски настила имеют размер 5 ½” + 5 ½” + ¼” для расстояния = 11 ¼”. 11 ¼” – ¾” выступ = 10 ½”. 10 ½” – ½” для облицовки стояка = 10”. В другом случае, когда стояки должны быть установлены первыми, размер стояка не будет удален из уравнения. Материал подступенка будет размещен на передней и задней части протектора, поэтому он не будет вычтен. Две доски настила 5 ½” + 5 ½” + ¼” для расстояния = 11 ¼”. 11 ¼” – ¾” выступ = 10 ½”. 10 ½” будет длина пробега на стрингере. Ступень 8 Определив размеры подъема и пролета лестницы, можно вытянуть косоуры. Шаг 1 Из обрезков материала сделайте шаблон подъема и спуска. Для этого можно приобрести обрамляющий угольник, но вариант, описанный в этих инструкциях, позволит создать тот же шаблон, что и обрамляющий угольник, без покупки каких-либо новых инструментов. Подровняйте конец обработанного давлением пиломатериала размером 2x12. Держите квадрат скорости против 2x12 и запускайте против него циркулярную пилу. Это создаст угол 90 градусов на конце 2x12 Шаг 2 Отметьте высоту на одной стороне 2x12, в данном случае 7 ¹ / ₂”. Отметьте размер пробега на конце 2x12, в данном случае 10 дюймов. Затем прямым краем соедините линии и отметьте диагонали, создав треугольник. Шаг 3 Отрежьте диагональную линию циркулярной пилой. Это даст шаблон подъема и прогона, необходимый для разметки косоура лестницы. Шаг 4 Прикрепите треугольный шаблон к детали 2x4, которая не длиннее стороны треугольника, и прикрепите 2x4 к длинной стороне. Шаг 5 Приложите шаблон к 2x12 так, чтобы рабочая сторона была ближе всего к концу 2x12. Это будет нижняя часть стрингера. Держите шаблон напротив 2x12 и используйте линейку, чтобы следовать линии нижней ступени. Отметьте линию на прямой кромке через заднюю сторону 2x12. Отметьте подъемную сторону шаблона на 2x12. Обязательно продлите линию до края 2x12 для следующего шага. Шаг 6 Переместите шаблон вниз по краю 2x12 так, чтобы отметка для прогона на шаблоне совпала с отметкой, сделанной для подъема на предыдущем шаге. Отметьте сторону подъема и сторону хода шаблона напротив 2x12. Повторите этот процесс для необходимого количества ступеней. Шаг 7 После того, как верхняя часть ступени будет нарисована на 2x12, используйте поверочную линейку и приложите ее к подъемной стороне шаблона. Прямой край будет простираться до противоположной стороны 2x12. Отметьте линию против прямого края. Шаг 8 Вырежьте косоуры лестницы, следуя линиям, нарисованным на предыдущем шаге, с помощью циркулярной пилы. Убедитесь, что разрезаете только до пересечения линий и не разрезаете дальше линии. Шаг 9 Завершите надрезы в углах электролобзиком. Это сохранит разрезы, специфичные для строп, и не повредит остальную часть 2x12. Шаг 10 Нижнюю часть стрингера необходимо обрезать на толщину используемого настила. Каждая лестница должна быть одинаковой высоты. Единственным исключением является нижний подъем, которым заканчивается лестница. У него нет другого куска настила, равного подъему по лестнице. В данном случае настил имеет толщину 1 дюйм. Отмерьте от линии, проведенной на стрингере, вверх 1 дюйм. Отметьте это на стрингере и обрежьте линию. Убедитесь, что стрингер правильно установлен, приложив его к палубе, чтобы измерить подъем вверху и убедиться, что он расположен ровно на нижней поверхности. Чтобы определить необходимое количество косоуров, разделите ширину лестницы на длину, которую может охватывать настил для лестниц (в этом случае стрингеры потребуются минимум через каждые 9 дюймов для настила Trex® Enhance). Затем добавьте 1 к этому числу, так как на конце потребуется стрингер. Как только количество стрингеров определено, используйте первый стрингер в качестве шаблона, чтобы разметить все остальные стрингеры. С помощью циркулярной пилы и электролобзика вырежьте остальные косоуры, необходимые для лестницы. Затем обработайте все срезанные концы косоуров, чтобы продлить их срок службы. Шаг 1 Установите два коротких куска обработанного пиломатериала 4x4 так, чтобы они приклеивались к раме. Они должны быть достаточно длинными, чтобы поддерживать устанавливаемый заголовок, но не длиннее, чем ширина заголовка. Коллектор — это балка над проемом, которая распределяет структурную нагрузку за пределы проема, чтобы сохранить целостность конструкции. Чтобы найти общую длину 4x4: измерьте расстояние от нижней части рамы до угла косоура лестницы, затем добавьте это измерение к ширине материала, используемого для рамы. Приложите стрингер к раме настила на нужной высоте лестничного марша и измерьте это расстояние. Установите детали 4x4, прикрепив их к раме настила 8-дюймовыми соединительными винтами Simpson Strong Tie SDWS. Установите по одной детали 4x4 с каждой стороны лестницы. Шаг 2 Перемычка должна быть такой же ширины, как и трап, а высота перемычки должна быть такой же, как расстояние от нижней части шпангоута до угла косоура. Кроме того, он должен иметь скос от 32 до 38 градусов на задней стороне. Прикрепите жатку к опорам 4x4 с помощью двух 5-дюймовых крепежных деталей SDWS на каждой опорной стойке. Шаг 1 Приложите внешние стрингеры к верхней части лестницы. Начните с измерения вниз от верхней части рамы настила высоты подъема лестницы. В данном случае это 7 ½”. Шаг 2 Поместите два стрингера напротив жатки так, чтобы верхняя часть стрингера находилась на отметке высоты подъема. Косоуры будут размещены с каждой стороны верхней части лестницы. Закрепите стрингеры на месте. Шаг 3 Прикрепите небольшие кусочки материала 4x4 к обоим концам стрингера. Поместите 4x4 заподлицо с краем стрингера и близко к земле. Пока не ставьте полноприводное транспортное средство на землю, так как стрингер все равно придется перемещать из стороны в сторону. Шаг 4 Убедитесь, что стрингеры перпендикулярны раме палубы, приложив скоростной угольник к раме палубы и прижав его к стрингеру. Когда стрингер и палубный шпангоут со всех сторон касаются квадрата скорости, стрингер находится в правильном положении 9.Угол 0 градусов. Шаг 5 Маркировочной краской отметьте вокруг колесных пар 4x4 в нижней части стрингеров. Это отмечает область, где необходимо вырыть отверстия для нижних стоек лестницы. Шаг 6 Снимите стрингеры и выкопайте отверстия для стоек новеллов. Уточните в местном муниципалитете требования к глубине и ширине кода. Шаг 1 Используйте материал 2x2, чтобы сделать опорный блок. Отрежьте опорный блок до той же длины, что и верхняя часть лестницы. Шаг 2 Разместите стрингеры, отметив, где они будут располагаться на опорном блоке. На каждом конце будет стрингер, а на внутренней стороне каждой стойки ньюэля — стрингер. Проведите линию и отметьте «X» там, где должен быть размещен стрингер. Шаг 3 Разделите оставшееся пространство, убедившись, что нет места больше разрешенного расстояния для террасной доски. В этом случае Trex® Enhance Decking может иметь пролет в 9 дюймов по центру от одного стрингера до другого, что означает, что расстояние от центра одного стрингера до следующего стрингера не может превышать 9 дюймов. Отметьте расположение стрингеров и поставьте «X» в правильном месте. Предварительно просверлите отверстие и вставьте винт в материал, чтобы быстро и легко закрепить стрингеры, когда они будут установлены на место. Шаг 4 Опорный блок имеет толщину 1 ½ дюйма, и стрингеры будут крепиться к нижней части опорного блока, поэтому нижняя часть должна быть на 7 1/2 дюйма ниже верхней части рамы. Поместите верхнюю часть опорного блока на эту отметку. Закрепите опорный блок на месте. Чтобы было легче увидеть метку и прикрепить опорный блок, возьмите 7 ½” – 1 ½” = 6”. Отметьте 6 дюймов вниз от верхней части рамы. Шаг 5 Прикрепите два внешних стрингера, плотно прижав их к нижней части блока стрингера и закрутив крепеж на место. Убедитесь, что внешний стрингер находится на одном уровне с внешней стороной верхней части лестницы. Этап 1 Бетонная форма будет равна ширине завершенной лестницы на 36 дюймов плюс длина от носка лестницы до пятки косоура. Жесткое приземление должно быть на 36 дюймов ниже конца выступа нижней ступеньки. Измерение может быть длиннее, но не короче. Вставьте форму под два внешних стрингера. Внутренняя часть формы должна быть выровнена с пяткой стрингера. Пятка стрингера может сидеть на 2x4 примерно на ¼ дюйма, а остальная часть стрингера будет опираться на бетон. Обе стороны должны располагаться на одинаковом расстоянии. Шаг 2 Закрепите небольшой кусок материала Trex® Fascia с прикрепленным к нему прокладочным материалом ³ / ₁₆ ” сбоку стрингера. Шаг 3 Расположив косоур лестницы под прямым углом к раме настила, плотно прижмите внутренний край бетонной опалубки к материалу облицовки на косоуре. Шаг 4 Прикрепите длинную 2x4 к верхней части настила так, чтобы она выступала за край лестницы. Длина 2х4 будет зависеть от высоты деки. Для нижней деки до 48 дюймов это будет 4 фута, а для более высокой деки до 8 футов — 12 футов. Шаг 5 Измерьте расстояние от верхней части формы до нижней части 2x4 (которая представляет собой верхнюю часть колоды). Поднимите форму на нужную высоту и поместите прокладку под форму, чтобы удерживать ее на месте. В данном случае общая высота лестницы составила 30 дюймов. Что составляет 7 ½” x 4 стояка = 30”. Повторите этот процесс для другой стороны лестницы. Шаг 6 Поместите колышки с каждой стороны формы, чтобы удерживать ее на месте и на нужной высоте. Можно использовать деревянные или металлические колышки. Для более твердых почв (каменистых, глинистых и т. д.) может быть легче вбить в землю металлический стержень. Шаг 7 Прикрепите стержень к опалубке с помощью шурупа. Винт не должен проходить через всю форму. Шаг 8 Убедитесь, что форма квадратная, измерив ее по диагонали. Измерьте одну диагональ, а затем измерьте другую диагональ. Два измерения должны быть одинаковыми. Если это не так, отодвиньте сторону от лестницы в одну или другую сторону, пока два диагональных измерения не совпадут. Конец ленты должен располагаться с одинаковой ориентацией на каждом диагональном измерении. Шаг 9 Выровняйте форму спереди назад и сбоку. Шаг 10 Вставьте колышки в два внешних угла, чтобы форма оставалась ровной и ровной. Прикрепите кол к форме с помощью шурупов. Шаг 1 Теперь мы можем предварительно разметить фасцию для установки лестницы. Этот шаг может быть выполнен после того, как стрингеры прикреплены, если вы предпочитаете. Положите лицевую панель на стол или козлы обработанной стороной вниз. Облицовка, возможно, должна состоять из двух частей, чтобы соответствовать ширине стрингера. Держите две части фасции плотно прижатыми друг к другу, пока выполняется трассировка. Поместите обрезанный стрингер поверх бордюра так, чтобы нижняя часть стрингера находилась на одном уровне с низом фасции. Шаг 2 Поместите две части настила поверх ступеней стрингера и обведите верхнюю часть частей настила. Держите две части фасции плотно вместе, пока выполняется трассировка. Детали настила грубые и плохо обводятся, поэтому для обведения контура лучше использовать линейку. Шаг 3 Затем поместите кусок материала подступенка на переднюю часть стрингера и обведите все подступенки. Шаг 4 Проследите нижнюю часть стрингера в том месте, где стрингер соприкасается с бетоном. Проследите верхнюю часть стрингера в том месте, где стрингер соприкасается с рамой палубы. Когда стрингер готов, можно вырезать фасцию. Облицовка будет прикреплена после того, как лестница будет укомплектована ступенями и подступенками. Второй метод трассировки фасции будет завершен после установки ступеней и подступенков. Этот метод будет рассмотрен далее в этих инструкциях (см. главу 11). Шаг 1 Плотно прижмите стрингер к раме настила и опорному блоку. Удерживая стрингер на соответствующей отметке, прикрепите стрингер к опорному блоку. Блокировка поддержки является временной и будет удалена позже. Стрингер будет сидеть поверх формы во время установки. Этап 2 Обрежьте доску лестничного обода до нужных размеров. Ободок будет представлять собой кусок двухслойного материала, обработанного давлением, шириной с лестницу. Это будет тот же размер, что и верхняя часть лестницы. Ободная доска также должна быть той же высоты, что и нижний подъем лестницы. Измерьте это расстояние и распилите доску до такого же размера. Шаг 3 Прикрепите обод на место с помощью 3-дюймового наружного шурупа. Убедитесь, что обод находится на одном уровне с верхом и сторонами стрингеров. Повторите процесс с обеих сторон. Этап 4 С каждой стороны краевой доски между крайним стрингером и следующим стрингером будет установлена новая стойка. Чтобы поддержать эту стойку, 5-дюймовые шурупы Simpson Strong Tie SDWS Timber необходимо вставить через обод в стрингер. Два крепления на стрингер должны располагаться на 2 дюйма вниз от верха и на 1 дюйм вверх от низа. Предварительно просверлите обод и стрингер, чтобы застежка не расколола пиломатериал. Вставьте застежки. Чтобы убедиться, что пространство остается ровным для вставки стойки, поместите небольшой кусок 4x4 между стрингерами, чтобы удерживать расстояние, пока крепятся крепления. Шаг 5 Вставьте стойку в положение между двумя последними стрингерами. С помощью уровня столба отвесьте столб и убедитесь, что он находится прямо вверх и вниз. Убедитесь, что стойка плотно прилегает к углу стрингера и ободка. После того, как столб установлен вертикально, используйте 3-дюймовый наружный шуруп для дерева, чтобы закрепить столб на месте. Шаг 6 Используйте прокладку, чтобы удерживать вертикальную стойку, следя за тем, чтобы застежка не смещала стойку с места. Прокладка также используется, когда необходимо переместить стойку, чтобы сделать ее вертикальной. Композитные прокладки рекомендуются, так как они служат дольше и более стабильны. Ступень 7 Отметьте место крепления. Вставьте два 5-дюймовых шурупа Simpson Strong Tie SDWS в передней части краевой доски в стойку — 2 дюйма вниз от верха и 1 дюйм вверх от низа в середине стойки, а также два 5-дюймовых Simpson Strong Tie Шурупы для дерева SDWS в боковом крае балки — 1 ¾” вниз сверху и 1 ¼” вверх снизу; они также будут в середине поста. Второй набор застежек был немного перемещен, чтобы они не задевали другие застежки, прикрепленные спереди. Изнутри лестницы через второй косоур сделайте отметку для одного 5-дюймового шурупа Simpson Strong Tie SDWS по дереву в середине стойки и посередине ширины косоура. В этом случае ширина стрингера составляла 6 ½ дюйма, отметка 3 ¼ дюйма вниз от вершины стрингера. Шаг 8 Предварительно просверлите все отверстия, чтобы снизить вероятность раскола пиломатериала. Шаг 9 Закрепите крепеж, убедившись, что головка крепежа находится на одном уровне с деревом. Шаг 10 Прикрепите внутренние стрингеры к ободку. Поместите стрингеры в макет на бортике. Компоновка такая же, как компоновка опорных блоков наверху лестницы. Используйте те же размеры и поставьте крестик на той стороне отметки, где должен быть размещен стрингер. Используйте скоростной угольник, чтобы убедиться, что стрингер находится прямо вверх и вниз. Шаг 11 Так как эти стрингеры не крепятся к стойке, им не нужны 5-дюймовые крепления, которые использовались на концевых стрингерах. В этой ситуации будут использоваться каркасные шурупы Simpson Strong Tie 3” SDWS. Совместите стрингеры с отметками и убедитесь, что стрингеры находятся на одном уровне с верхней частью ободка. Прикрепите застежки через обод к стрингеру. Для этих креплений используется такое же расположение: 2 дюйма вниз от верхней части ободной доски и 1 дюйм вверх от нижней части ободной доски. Чтобы совместить стрингер с верхней частью борта, используйте 3-дюймовый внешний шуруп для дерева и вставьте его в верхнюю часть стрингера примерно на 1 ½ дюйма назад от конца стрингера. Оставьте крепеж над стрингером примерно на ¼ дюйма. Используйте молоток и поместите коготь между застежкой и стрингером, пока головка молотка находится на верхней части ободка. Подденьте рукоятку молотка и поднимите стрингер на место так, чтобы он был заподлицо с верхней частью ободка. Закрепите стрингер на месте и удалите 3-дюймовый внешний шуруп для дерева. Шаг 12 Для вертикальной поддержки стрингеров необходимо механическое крепление, т. е. подвеска или стропы. В этом случае для крепления жатки к стрингерам использовалась ленточная стяжка MSTA15Z Simpson Strong Tie. Разместите конец хомута на одном уровне с верхней частью перекрытия лестницы и согните хомутик на скосе перекрытия лестницы. Это позволит стяжке повторять контур косоура лестницы. Обратитесь в местный муниципалитет за одобренными вложениями в этой области. Шаг 13 Используйте винты Simpson Strong Tie SD Connector, чтобы закрепить один крепеж в ленточной стяжке рядом со скосом верхней части лестницы. Шаг 14 Плотно прижмите стяжку к нижней части стрингера и заполните все отверстия в стяжке винтами Simpson Strong Tie SD Connector. Повторите этот шаг на всех стрингерах. Используйте ленту Trex® Protect™ Joist and Beam Tape на всех участках обрезанных стрингеров. Это защитит древесину и продлит срок службы лестницы. Этап 1 Размеры косоура лестницы определяют, будут ли первыми надеваться ступени на косоура или подступенки. Если размеры ступеней были рассчитаны без учета всех размеров выступа и толщины подступенка, то ступени будут идти первыми. В этом случае две доски настила, 5 ½” + 5 ½” + ¼” для расстояния = 11 ¼”. 11 ¼” – ¾” выступ = 10 ½”. 10 ½” – ½” для фасции стояка = 10”, как было определено ранее. В другом случае, когда стояки должны были быть установлены первыми, размер стояка не будет удален из уравнения. Материал подступенка будет размещен на передней и задней части протектора, поэтому он не будет вычтен. Две доски настила 5 ½” + 5 ½” + ¼” для расстояния = 11 ¼”. 11 ¼” – ¾” выступ = 10 ½”. 10 ½” будет длина пробега на стрингере. В этом случае сначала установите ступени. Поместите первую палубную доску поверх стрингеров заподлицо с каждым боковым стрингером и плотно прижмите к распоркам на раме палубы. Предварительно просверлите настил на расстоянии 1 дюйм от конца доски и 1 дюйм от края доски. Используйте композитный крепеж соответствующего цвета для крепления террасной доски. В Руководстве по установке Trex найдите список утвержденных крепежных элементов. Шаг 2 Используйте прокладку ¼” для установки между двумя досками настила. Плотно прижмите вторую доску к распорке, повторите предварительное просверливание и закрепите. Помните, если передняя палубная доска будет нависать над подступенком на ¾ дюйма, а подступенок на ½ дюйма, то крепление должно находиться на расстоянии одного дюйма от края стрингера, чтобы избежать растрескивания. От края доски настила отмерьте 2 ¼ дюйма для крепления. Шаг 3 Предварительно просверлите материал подступенка в каждом месте стрингера: по два крепежных элемента в каждом стрингере на расстоянии 2 дюймов от верхней части бордюра и 2 дюймов от низа бордюра. В данном случае использовался материал Trex® Fascia, который был обрезан так, чтобы соответствовать ширине лестницы и высоте подступенка. Установите стояк с одобренными крепежными элементами. Этап 4 В этом случае для сокрытия креплений использовалась застежка с вставным верхом. Система крепления фасции поставляется с предварительным сверлом для сверления отверстия соответствующего размера для дюбеля. Вилка тоже будет в комплекте. Штекер изготовлен из того же материала, чтобы точно соответствовать. Вставьте заглушку в отверстие и вбейте молотком заподлицо. Шаг 1 Положите облицовочный материал на стол или на козлы концом вниз. Используйте шаблон, используемый для разметки косоуров лестницы, и приложите их к верхней части бордюра и с одного конца. Проследите подъемную сторону шаблона на лицевой панели. Продолжите эту линию через кусок фасции. Это будет называться отвесным разрезом. Шаг 2 Отметьте верхнюю часть лицевой панели в конце секции шаблона. Повторите этот процесс для рассчитанного количества подъемов лестницы. В данном случае это было четыре подъема. Шаг 3 После достижения нижнего подъема отметьте сторону шаблона на фасциальном материале. Завершите линию до другой стороны лицевой панели. Шаг 4 Отвес и заподлицо. Поместите бордюр на край лестницы так, чтобы бордюр плотно прилегал к раме настила и косоуру лестницы. Ступень 5 Проследите ступени и подступенки лестницы на фасции. Шаг 6 Теперь, когда фасция отмечена, ее можно разрезать. Используйте циркулярную пилу для длинных разрезов и электролобзик для угловых разрезов. Ступень 7 В случае, если фасция должна быть шире, можно добавить вторую часть внизу лестницы.

РубрикаРазное

Программа онлайн для расчета лестницы на второй этаж: Расчет лестницы на второй этаж с помощью специальной программы калькулятор онлайн

программа расчета ступеней и площадки

Параметры, используемые в расчетах

Основные параметры конструкции

Планирование ступеней и площадок

Параметры винтовой конструкции

Работа с калькулятором

Данные для расчета лестницы с поворотом на 90 градусов и площадкой

Оптимальные размеры для удобной и безопасной лестницы с поворотом

Что вы получите после расчета деревянной лестницы с поворотом на 90 градусов

Что необходимо учесть при строительстве

Краткое рассмотрение программы для расчета лестницы

Пошаговая процедура расчета деревянной лестницы

Программа для расчета лестницы на второй этаж

Расчет размеров прямой лестницы на тетивах

Расчет размеров деревянной лестницы с тетивами

Расчет прямой лестницы

Программа расчета лестницы

Расчет прямой лестницы на тетивах

Параметры расчета и результаты

Как рассчитать лестницу — наше руководство Easy 101

Часто задаваемые вопросы по лестнице — что говорится в Строительных правилах?

Расчет лестничных ступеней с поворотным 180

Расчет лестничных ступеней с поворотом на 180 ° и поворотными ступенями

Бесплатный калькулятор расчета лестницы. Приложение для расчета ступеней и подступенков

Веб-страница не найдена на InspectApedia.com

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

Смотрите также

Расчет межэтажной деревянной лестницы онлайн.

Что представляет собой калькулятор лестницы онлайн

Как рассчитать лестницу на второй этаж в частном доме

Ключевые параметры калькулятора лестницы

Правила пользования программой: как рассчитать лестницу правильно

Расчет лестницы на второй этаж: винтовая конструкция

Программа расчета лестницы

Расчет лестницы (видео)

Данные скрипты учитывают и помогают рассчитать:

Параметры, используемые в расчетах

Основные параметры конструкции

Планирование ступеней и площадок

Параметры винтовой конструкции

Работа с калькулятором

Пользовательский софт для проектирования лестниц

Специализированные конструкторские программы

StairCon

Compass Staircase

«Лестницы» для AutoCad

Wagemeyer GmbH

SEMA

Лестниц расчет. Онлайн-конструктор 3d расчета, проектирование лестниц своими руками

Расчет лестницы онлайн, расчет лестницы на этаж

Рассчитать деревянную лестницу на второй этаж

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Удобная лестница. Какая она?

Чертеж деревянной лестницы

Калькулятор расчета прямой лестницы: деревянная, металлическая

Инструкция для онлайн калькулятора расчета прямой лестницы

Расчет лестницы на второй этаж онлайн: программа, калькулятор, как рассчитать

От каких параметров зависит техника расчета

Расчет лестницы на 2-й этаж при помощи онлайн калькулятора

Формула для расчета удобства лестницы

Условное обозначение требуемых параметров прямой лестницы из дерева

Программа онлайн конструктор лестниц

11 полезных советов

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками

Онлайн-конструктор 3d расчета

Проектирование своими руками — программа калькулятор

Строительный калькулятор Житова

Как правильно рассчитать лестницу

Винтовую металлическую

Как правильно рассчитать лестницу из дерева на второй этаж

С поворотом на 900

С поворотом на 1800 и площадкой — чертежи

Расчет ступеней лестницы: формулы и рекомендации специалистов

Необходимые формулы

Рекомендуемые значения высоты и глубины

Выбор ширины марша

От чего могут зависеть параметры ступеней

Графический метод

`Построение лестницы в обратном направлении`

`Проступи`

`Подступенки`

`Стрингеры`

`Как построить лестницу в подпорной стене`

`Создание простой конструкции лестницы`

`Allan Block Wall Systems предлагает различные варианты лестниц`

`Сколько шагов мне нужно?`
