Двухкнопочный проходной выключатель (ДПВ) поможет сэкономить электроэнергию в проходных помещениях. Это устройство обеспечивает равное управление осветительными приборами с нескольких позиций, что делает процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение электропроводки, исходя из геометрии помещения. Рассмотрим подробнее особенности подключения двухклавишных проходных выключателей

Назначение и виды проходных выключателей

Суть проходных выключателей (ПВ) заключается в возможности включать и выключать лампочки независимо от множества точек. Поэтому схема работы этого оборудования подразумевает наличие как минимум двух выключателей.

По функционалу проходные квартирные выключатели могут иметь от 1 до 3 клавиш, каждая из которых представляет собой самостоятельный механизм регулировки.На передней панели проходного выключателя можно разместить светодиоды подсветки для лучшей видимости положения клавиш в темноте

Разные тумблеры-выключатели управляют разными цепями осветительных приборов, поэтому ДПВ разработаны специально для люстр или штор с двумя электрическими цепями.

По мере увеличения количества точек управления освещением количество проводов, участвующих в цепи, резко увеличивается. По этой причине в домашней электропроводке в основном используется два-три проходных выключателя на светильник.

В зависимости от интерфейса ПВ можно разделить на:

  • механический;
  • сенсорный;
  • на расстоянии.

Последние редко используются из-за непрактичности, но их можно найти в магазинах. Преимущество сенсорных выключателей в том, что каждое прикосновение к ним приводит к поочередному включению и выключению света. Механические клавиши более привычны для человека и позволяют тактично почувствовать изменение положения тумблера.На задней панели разъединителя имеется электрическая схема, позволяющая их не запутать и правильно соединить

Визуальное исполнение DPV может быть очень разным. В магазинах электроэнергии можно выбрать через выключатели нужного цвета, формы и дизайна. Внешние параметры устройства не влияют на его функциональность.

Предпочтительные места размещения

Проходные выключатели устанавливаются в любом доступном для рук месте. Нет необходимости всегда использовать оба регулятора освещения. Один переключатель может быть основным, а второй можно использовать только при необходимости.Если кабели обычных выключателей были проложены в гофре, их можно заменить проходами без повреждения стен

В основном ДПВ устанавливаются в таких местах:

  1. В противоположных концах длинного коридора. Если в центре есть дополнительная дверь, рядом с ней также можно разместить концевой выключатель.
  2. Большие комнаты. Один DPV классически можно разместить на стене возле двери, а другой возле кровати.
  3. На лестничных пролетах.
  4. На дорожках и тропинках дома, дачи, фермы. Вечером лучше выйти из дома, прогуляться по освещенной аллее и выключить свет возле въездных ворот.
  5. В больших залах с несколькими входными дверями на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасное передвижение людей. Единственным недостатком этого устройства является повышенная сложность и стоимость первоначальной установки.

Устройство ДПВ и схема работы

Проходной выключатель правильнее называть выключателем, потому что у него нет определенного положения, куда подается напряжение на светильник. Ключевые индикаторы не имеют стандартных надписей включения/выключения или значков палочки и овальной формы. Обычно переключатель имеет только две противоположно направленные стрелки, указывающие на двойное назначение тумблера. В случае сомнений в правильности построения электрических цепей можно проверить их мультиметром, подключив к входу распределительной коробки обычную батарейку

В отличие от стандартного двухкнопочного выключателя, имеющего один вход и два выхода, ДПВ представляет собой симбиоз двух независимых однокнопочных схем, расположенных в одном корпусе. Двойной сквозной выключатель обеспечивает раздельное управление двумя линиями освещения. Каждая электрическая цепь может быть независимо замкнута любым из 2-3 устройств.

схему работы ДПВ с двухточечным позиционированием удобно рассмотреть на примере пары тумблеров. Один силовой провод идет к выключателю из распределительной коробки, а два выходят наружу. В зависимости от положения ключа обязательно возбуждается одна из жил. Оба провода идут ко второму выключателю, а один от него к светильнику.

Поэтому переключение любого ключа приводит к размыканию одной цепи и замыканию другой. После этого действия негорящий индикатор загорается, а горящий индикатор гаснет. Сложность электрической схемы проходного выключателя не влияет на его надежность. Вероятность отказа такой системы при соблюдении техники безопасности минимальна

На примере выше видно, что от каждого тумблера к распределительной коробке должно идти по три провода, а это всего шесть проводов от каждого ДПВ. А для центрального переходного выключателя с трехзонным управлением подходит до восьми жил. Все это необходимо учитывать при планировании электропроводки в доме.

Вариант № 1: двухзонное позиционирование

Рекомендуется устанавливать ДПВ перед внутренней отделкой помещения.

Ведь схема установки и подключения двухкнопочного проходного выключателя предполагает наличие четырех вспышек:

  1. Один от источника питания к распределительной коробке.
  2. Два от распределительной коробки к фотогальванике.
  3. Один из коробки на фары.

Проколов стены, необходимо определить количество необходимых кабелей и количество проводов в них.После оштукатуривания стен важно запомнить расположение всех электрических кабелей, чтобы при сверлении отверстий в стенах они не сталкивались с ними

Между распределительной коробкой и первым ДПВ необходимо проложить два трехпроводных или трехпроводных двухпроводных. Два провода будут использоваться для подачи напряжения на выключатель, а остальные четыре пойдут через распределительную коробку ко второму коммутационному устройству.

На второй ДПВ в штробе проложены три двухжильных провода. Два из них идут к осветительным приборам, а остальные четыре к первому выключателю.

Светильники могут поставляться с одним или двумя «нулевыми» проводами. Конкретное количество проводников зависит от потребляемой мощности и удобства параллельного подключения светильников. Сама распределительная коробка подключается к обычному двухжильному силовому кабелю.

Главной задачей при монтаже ФЭ является правильное подключение кабелей в распределительной коробке. Он должен быть достаточно большим, чтобы вместить как минимум 16 прядей. Если делать работу не спеша и прозвонить все соединения мультиметром, то в итоге получится рабочая электрическая цепь.

Вариант № 2: трехзонное позиционирование

Независимое трехзонное управление двумя цепями освещения отличается от предыдущего двухзонного наличием специального перекрестного выключателя. Он расположен исключительно в центре электрической цепи, хотя имеет ту же функциональность, что и два других DPV.Чтобы многоуровневая проводка не мешала дальнейшему ремонту, постарайтесь вывести ее на расстояние 15-20 см ниже уровня потолка

Двойной перекрестный переключатель имеет необычную конструкцию, содержащую проходной контакт. К нему всегда подключается один из проводов, идущих от первого выключателя, независимо от положения тумблера. Он замыкается в обоих положениях крестовины ДПВ, что обеспечивает работу всей электрической цепи.

Центральный поперечный переключатель не взаимозаменяем с клеммами. В рассматриваемую схему можно добавлять бесконечное количество таких промежуточных устройств, увеличивая количество зон управления включением/выключением света в помещении. Но усложнение схемы приводит к увеличению количества необходимых кабелей и засветок в стенах, что не добавит радости при самостоятельном монтаже проводки.По мере увеличения количества зон управления сложность проводки увеличивается ненамного, но количество выключателей необходимо учитывать при выборе размера распределительной коробки

Для установки дополнительного ДПВ потребуется сделать еще один паз из распределительной коробки для прокладки кабеля. Он должен содержать до 8 жил: 4 от первого коммутатора и 4 от второго.

Если электрику устанавливают профессионалы и есть финансовая возможность установить все выключатели, то использование для этого ДПВ с трехзонным управлением – отличный вариант.

Установка распределительной коробки

При установке ДПВ все кабели должны быть сосредоточены в распределительной коробке. Это уменьшит количество вспышек и упростит обслуживание электропроводки в случае изменения количества ламп или схемы их включения.

Распределительную коробку целесообразно расположить между двумя концевыми выключателями на высоте корпуса светильника, расположенного в центре помещения. Однако окончательный выбор места установки основывается на конкретной конфигурации помещения и особенностях расположения элементов электрической цепи.Самоблокирующиеся клеммы обеспечивают герметичное соединение, прочность которого не меняется со временем. Они безопасны и просты в использовании

Худший вариант соединения кабелей в распределительной коробке – обычная скрутка изолентой. Этот метод может привести к нагреву изоляции и последующему возгоранию. Подключать проводники лучше с помощью специальных клемм, поскольку они обеспечивают простоту монтажа и последующего обслуживания.

Последовательность действий при установке ДПВ

Самостоятельный монтаж двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма монтажных работ. Важно выполнять все процессы за один шаг, ничего не повторяя из-за пропуска фазы. Далее будет описана подробная инструкция по установке двухзонного ДПВ.

Шаг н. 1: дизайн. На этом этапе выполняются следующие действия:

  1. Нарисована общая схема подключения.
  2. Расположение распределительной коробки определяется с учетом максимальной экономии на длине проводов.
  3. Рассчитываются длины необходимых электрических кабелей и их тип.
  4. Расположение переключателей определяется с учетом удобства использования.
  5. Выбирается тип установки: скрытый или открытый (в ящиках).

Спроектировать размещение ДПВ на листе бумаги можно самостоятельно. Проблем возникнуть не должно, ведь подобные подробные схемы есть в интернете.

Шаг н. 2: Закупить кабели, выключатели, элементы распределительной коробки. Лучше покупать плетеные нитки, чтобы их было удобно складывать в подрозетники.В подрозетнике не должно быть слишком много проводов, чтобы они не перегибались и не пережимались при фиксации выключателя

Шаг 3: Установите распределительную коробку. Именно от нее нужно начать подводить провод к остальным приборам. Распределительная коробка располагается в 15-30 см от потолка на хорошо видном месте. Подключать его к сети необходимо только после полной сборки всей системы.

Этап №4: установка розеток и подготовка опор для осветительных приборов.

Шаг №5: измерьте длину кабелей между точками электрической цепи и отрежьте необходимые куски. При этом необходимо сделать запас в 10-15 см для подключения каждого устройства. Провода размещают в гофрах или кабельных каналах, чтобы при затоплении и обивке они не подвергались воздействию влаги. Гофра защитит кабели от короткого замыкания в случае неожиданного затопления стен соседями или дождем, избавив от необходимости искать пустое место по всему перекрытию

Шаг 6: Соедините кабели, распределительные коробки, выключатели и светильники в одной системе. На задней панели DPV должна быть изображена схема подключения, которую необходимо соблюдать. В конце необходимо с помощью мультиметра проверить работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Несоблюдение этой меры предосторожности может привести к поражению человека электрическим током. Также «ноль» должен идти непосредственно на светильники, а не «фаза».

Шаг 7: Подключитесь к сети и проверьте.

Если проверка системы прошла успешно, можно отключить электричество в квартире и приступить к косметическому ремонту: заделать пазы, закрыть коробку выключателя.

Следование описанному алгоритму позволит вам избежать ошибок при установке и завершить ее быстро.

Выводы и полезные видео по теме

В этих видеороликах показано, как работают сквозные коммутаторы в реальных условиях, и вы сможете оценить удобство их работы.

На видео показана схема подключения проходных трехпозиционных выключателей:

Схема подключения двухкнопочного проходного выключателя:

Интерактивная схема работы двухзонного двухкнопочного проходного выключателя:

Самостоятельно подключить двухклавишные проходные выключатели в доме несложно. При этом важно строго соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы станет экономия затрат на электроэнергию и комфорт жильцов при регулировке освещения.

У вас есть личный опыт установки двухклавишных проходных выключателей? Пожалуйста, дайте хороший совет начинающим рукодельницам. Расскажите о тонкостях установки, которые известны только вам. Оставляйте свои комментарии в блоке под статьей.

Источники

Казимов К. Г. Управление и ремонт оборудования газораспределительных систем. Газовый тренировочный пост для слесаря ​​книжной полки / К.Г. Казымов. – М.: НЦ ЭНАС, 2008 – 288 с.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2017 – 257 с.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю.Д. Сибикин, М.Ю. Сибикин. – Вологда: Инфраинженерия, 2013. – 464 с.

Примак, Л.В. Управление и ремонт малоэтажных зданий / Примак Л.В. — М.: Академический взгляд, 2010. — 276 с.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н.К. Полянович. — СПб.: Лань, 2012. — 400 с.

Цупиков С.Г. Справочник уличного мастера. Строительство, эксплуатация и ремонт автомобильных дорог / С.Г. Цупиков. – Вологда: Инфраинженерия, 2007. – 928 с.

Финогенова Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля. Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2013 – 96 с.

Белаш, Т.А. Эксплуатация и ремонт железнодорожных сооружений в особых климатических и сейсмических условиях строительства: Учебник / Т.А. Бела. — М.: ФГБОУ «УМЦ ЖДТ», 2011. — 293 с.

Гологорский, напр. Эксплуатация и ремонт оборудования предприятий строительной отрасли: учебник / Е. Г. Гологорский. – М.: Архитектура-С, 2006. – 504 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н.А. Акимова. – М.: Академия, 2018 – 204 с.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебное пособие для начинающих профобразований / Т.Г. Финогенова, В.П. Митронин. – М.: Академия ИЦ, 2010 – 80 с.

Бадагуев, Б.Т. Работа с повышенной опасностью. Эксплуатация и ремонт тепловых электростанций / Б.Т. Бадагуев. – М.: Альфа-Пресс, 2012 – 224 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н. А. Акимова. – М.: Академия, 2009 – 192 с.

Захаров и уровни AI. Проектирование, обслуживание, ремонт, эксплуатация / А.И. Захаров. – М.: Академический проект, 2010 – 205 с.

Быков, И.Ю. Эксплуатация и ремонт машин и оборудования для нефтяных и газовых промыслов / И.Ю. Быков, В.Н. Ивановский, Н.Д. Цхадая и др. – Вологда: Инфра-Инжиниринг, 2012 – 372 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: учебник для студентов средних профессиональных учебных заведений / Н.Ф. Котеленец, Н.А. Акимова, Н.И. Сентюрихин. – М.: Академия ИЦ, 2013 – 304 с.

Ладучин Н.М. Монтаж, эксплуатация и ремонт технологического оборудования. Курсовое проектирование: Учебник / Н.М. Ладучин. – СПб.: Лань П, 2016 – 160 с.

Юнусов Г.С. Монтаж, эксплуатация и ремонт технологического оборудования. Курсовое проектирование: Учебник / Г.С. Юнусов, А.В. Михеев, М.М. Ахмадеева. – СПб.: Лань, 2011 – 160 с.

Основина, Л.Г. Автомобильные дороги: Строительство, ремонт, эксплуатация / Л. Г. Основина, Л.В. Шуляков, В.Н. Основин, Н.В. Мальцевич. – Рн/Д: Феникс, 2011 – 490 с.

Акимова, Н.А. Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования / Н.А. Акимова, Н.Ф. Котеленец, Н.И. Сентюрихин. – Вологда: Инфра-инженерия, 2015. – 304 с.

Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования перерабатывающих предприятий / Ф.Я. Рудик, В.Н. Буйлов, Н.В. Юдаев. – СПб.: Гиорд, 2008 – 352 с.

Гологорский, напр. Управление и ремонт оборудования строительных организаций / Е. Г. Гологорский, А. И. Доценко, А. С. Ильин. – М.: Архитектура-С, 2006. – 504 с.

Казымов, К.Г. Эксплуатация и ремонт оборудования газораспределительных систем: Практическое пособие для слесаря ​​газового хозяйства / К.Г. Казымов, В.Е. Гусев. – М.: НЦ ЭНАС, 2012 – 288 с.

Кязимов К., Г. Эксплуатация и ремонт оборудования газораспределительных систем / К.Г. Кязимов, В.Е. Гусев. – М.: Энас, 2014 – 288 с.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебник / Т. Г. Финогенова. – М.: Академия, 2013 – 272 с.

Юркевич, А. А. Монтаж, регулирование, эксплуатация и ремонт систем электроснабжения промышленных предприятий: учебник КПТ / А. А. Юркевич, Г. К. Ивахнюк и др. – СПб.: Лань КПТ, 2016 – 400 с.

Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава крупных железных дорог / Ю.М. Инков. – М.: МЭИ, 2011 – 384 с.

Никитко И. Универсальный справочник по сантехнике. Монтаж, ремонт, эксплуатация / И. Никитко. – СПб.: Пьетро, ​​2017 – 352 с.

Серикова Г.А. Сантехника в доме. Монтаж, ремонт, эксплуатация / Г.А. Сериков. – М.: Классик РИПОЛ, 2012 – 256 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н.А. Акимова. – М.: Академия, 2018 – 208 с.

Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава крупных железных дорог / Ю.М. Инков, В.П. Феоктистов, Н.Г. Шабалин. – Вологда: Инфра-инженерия, 2011. – 384 с.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю. Д. Сибикин, М.Ю. Сибикин. – М.: Высшая школа, 2008 – 462 с.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н.К. Полянович. – СПб.: Лань, 2019 – 396 с.

Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования перерабатывающих предприятий: учебник для вузов / Ф.Я. Рудик и др. – СПб.: ГИОРД, 2008 – 352 с.

Проектирование и расчет многоэтажных гражданских зданий и их элементов. Учебное пособие для вузов / П.Ф. Дроздов, М.И. Додонов, Л.Л. Паншин, Р.Л. Саруханян / под ред. ПФ Дроздова. – М., Стройиздат, 1986. – 351 с.

Серебров Б.Ф. Гаражи и многоэтажные автостоянки: Учебное пособие. – Новосибирск: НГАХА, 2005. – 131 с.

Нагрузки и воздействия на здания и сооружения / В.Н. Гордеев, А.И. Лантух-Лященко, В.А. Пашинский, А.В. Перельмутер, С.Ф. Пичугин, Под ред. А. В. Перельмутер. – М., Изд-во Ассоциации строительных вузов, 2007. – 482 с.

Нанасова С.М. Строительство малоэтажных жилых домов. Упражнение. – М., Издательство АСВ, 2005 – 128 с.

Вспомогательные системы / Хейно Энгель, предисловие. Ральф Рэпсон торговал с ним. ЛА Андреева. – М., АСТ Астрель, 2007. – 244 с.

Обследование и испытания зданий и сооружений. Учебное пособие для вузов / В.Г. Козачек, Н.В. Нечаев, С.Н. Нотенко и др., изд. В. И. Римшина. – М., Высшее шк., 2004. – 447 с.

НВ Прядко. Обследование и реконструкция жилых зданий. Упражнение. Макеевка. ДонНАСА, 2006 – 156 с.

Организация строительного производства. Пособие-учебник для вузов / С.А. Болотин, А.Н. Вихров. – М., Издательский центр «Академия», 2007. – 208 с.

Нойферт П., Нефф Л. Проектирование и строительство. Дом, квартира, сад. Перевод с него. – Третье изд., исправленное и дополненное. – М., Издательство “Архитектура-С”, 2005 г. – 264 с.

Расчеты конструкций загородного дома. Методы экономии. Нагрузки. Влияние. Справочник / Сост.В.И.Рыженко. – М., Издательство Onice, 2007 – 32 с.

Нойферг Э. Планирование строительства / За с ним. К. Ш. Фельдман, Ю. М. Кузьмина, Под ред. З.И. Эстров и Е.С. Раева. – 2-е изд. – М., Стройиздат, 1991. – 392 с.

Саг Ф. Как избежать ошибок при строительстве индивидуального дома. Для с венг. С.С.Попов / Под ред.Ю. А. Муравьева. – М., Стройиздат, 1987 – 192 с.

Еремкин А.И., Королева Т.И. Тепловой режим учебных корпусов. – М., Изд-во АСВ, 2000 – 368 с.

_https://sovet-ingenera.com/elektrika/rozetk-vykl/dvuxklavishnyj-proxodnoj-vyklyuchatel.html

Балабан-Ерменин Ю.В. В., Липовских В.М., Рубашов А.М. Защита от внутренней коррозии трубопроводов водяных тепловых сетей. 2-е издание. Переработанное, объединенное – М.: Изд-во «Известия теплоснабжения», 2008. – 288 с.

Афанасьев А.А. Реконструкция жилых зданий: учебное пособие для студенчества по направлению 270100 «Строительство» / А.А. Афанасьев, Е.П. Матвеев. –М., 2008.

Иванов Ю.В. Реконструкция зданий и сооружений: укрепление, восстановление, ремонт: Учебник возмещения / Ю.В. Иванов. -М. : Изд-во Ассоциации строительных вузов, 2013. – 312 с.

Кутуков В. Н. Реконструкция зданий: Учебник для вузов по спецпредложениям. «Оборудование и системы машин и оборудования для технического обслуживания зданий» / В.Н. Кутуков. -М. : Высшая школа, 1981. – 263 с.

Матвеев Е.П. Реконструкция жилых домов. Через 2 часа Часть 1. Теория, методы и технологии реконструкции жилых зданий. Матвеев. -М. : ГУП ЦПП, 1999. – 367 с.

Матвеев Е.П. Реконструкция жилых домов. Алле 2. Часть 2. Промышленные технологии реконструкции жилых домов различных сроков строительства. Матвеев. -М. : ГУП ЦПП, 1999. – 364 с.

Миловидов Н. Н. Реконструкция жилых зданий: учебное пособие для вузов / Н. Н. Миловидов, В. А. Осин, М. С. Шумилов. -М. : Высшая школа., 1980. – 240 с.

Носков И.В. Усиление оснований и реконструкция фундаментов: учеб. / IV. Носков, Г.И. Швецов. -М. : Абрис, 2012. – 134 с.

Реконструкция зданий и сооружений: пособие-учебник для специалистов-строителей вузов / А.Л. Шагин и др.; и. К. Шагин. -М. : Высшее шк., 1991. – 352 с.

Схема подключения проходного выключателя с 2х мест

Правильное управление осветительными приборами поможет и упростит их эксплуатацию. Если установить сквозной переключатель без ошибок, схема подключения проходного выключателя с 2х мест безупречно будет выполнять свои функции. В этой статье рассказывается о выборе продукта и монтажных работах. Ознакомившись с этой информацией, вы узнаете, как сделать самостоятельно проходной выключатель и сможете самостоятельно реализовать проект в удобное время и по разумной цене.

Оглавление

  • 1 Варианты переключения
  • 2 Разнообразие выбора
  • 3 Монтажные работы
  • 4 Порядок проведения работ
  • 5 Схема подключения двухкнопочного переключателя
      • 5.0.1 Пожалуйста, оцените это

Варианты переключения

При установке проходного выключателя света с двумя кнопками нужно понимать, зачем такой аппарат нужен — для переключения двух контуров освещения.

Можно предполагать, что при наличии двух ламп в люстре, двуклавишный выключатель будет переключать половину ламп, или при нажатии второй — включит остальные или все. Также они позволяют управлять разными точками освещения, которые могут находиться в разных местах, комнатах.

Переключатели могут варьироваться в зависимости от набора — одно, двух и трехклавишный. Разница, в основном заключается в количестве контактов.

Однополюсный переключатель управляет только одной цепью. Биполярный переключатель управляет двумя отдельными цепями. Двухполюсный переключатель похож на два отдельных однополюсных переключателя, которые механически приводятся в действие с помощью одного и того же рычага, ручки или кнопки.

Количество «полюсов» указывает количество входов или, другими словами, количество сигналов, которые можно переключать. Количество «бросков» — это количество «выходов», на которые может переключаться каждый вход.

Если говорить о выключателе на 120 В для дома, они обычно маркируются на основе нескольких «способов».

Разнообразие выбора

Обычный, простой переключатель вкл / выкл, однополюсный, однопозиционный. Трехпозиционный переключатель — это однополюсный двухпозиционный переключатель. 4-позиционный переключатель имеет 2 полюса / 2 вида, но они имеют разводку, поэтому соединение прямое или перекрестное.

Однополюсный выключатель света имеет всего два винта и расположен на одной стороне выключателя. Переключатель управляет потоком энергии только в одном направлении.

Двухполюсный выключатель света имеет два набора из двух винтов, по одной паре с каждой стороны выключателя.

Эти переключатели используются для настройки двухстороннего и трехстороннего переключения света, например, когда у вас есть переключатель вверху и внизу лестницы.

Управляют потоком энергии в обоих направлениях. Когда переключатель находится в верхнем положении, одна сторона переключателя позволяет току течь. Когда переключатель находится в нижнем положении, другая сторона переключателя позволяет току течь.

Монтажные работы

Двухпозиционные проходные выключатели реализованы с помощью двух мест однокнопочных проточных устройств, которые работают только попарно. У каждого из них один контакт на входе и несколько на выходе.

Перед подключением проходных выключателей на схеме подключения четко показаны все этапы, отключите питание помещения с помощью соответствующего переключателя, расположенного на панели управления. Затем также необходимо проверить, что все провода переключателя обесточены. Для этого воспользуйтесь специальной отверткой для проводки.

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка.

Их можно размещать не только скрытым образом, но и складывать в лотки или ящики. Такая установка позволяет быстро отремонтировать в случае повреждения кабеля. Концы проводов нужно вставить в монтажные коробки, где все соединения производятся с помощью контакторов.

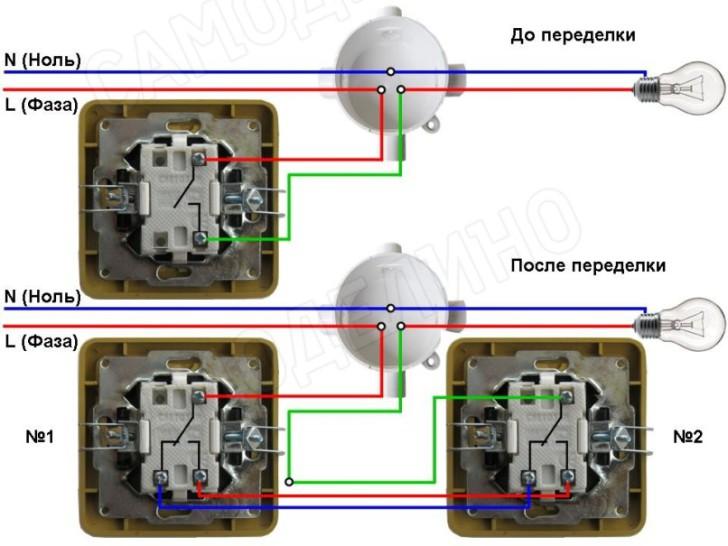

Установка проходных выключателей в 2-х точках: схема подключения

Все этапы установки коммутационных устройств выполняются на основании схемы подключения из 2-х мест дивертерных переключателей, которую можно найти в Интернете. Он отличается от установки обычных проходных выключателей своими руками тем, что здесь три провода вместо двух штатных. В этом случае два провода используются как перемычки между двумя переключателями, расположенными в разных местах комнаты, а третий используется для питания фазы.

Порядок проведения работ

Обычно в комнатах, офисах используются 2 схемы клавиатуры – там, где необходимо отдельно включить две световые линии из разных мест, а в коридорах у лестницы достаточно одной клавиатуры – нужно подключение проходного выключателя.

Клавиши отмечены стрелками, указывающими направление их положения, чтобы выключить или включить свет. Нужно иметь в виду, что если свет включен одним переключателем, если вы выключите его другим, не имеет значения, где находится ключ – просто поверните его. Это отличается от обычных переключателей, у которых есть два фиксированных положения клавиш: вверх-вниз, вниз-выкл.

Конструкция переключателя состоит из одноклавишных элементов, которые объединены одним корпусом. Принцип действия проходного переключателя основан на реверсе. Заключено все работой с двух контактов включения и четырьмя выходными.

Схема подключения двухкнопочного переключателя

Для подключения выключателя нужно знать его структуру — она понятна и проста. Конструкция представляет собой два независимых контакта, они после первого нажатия переключаются с двух не подключенных линий с верхних на нижние. Более того, контакты соединяются между собой перемычками — это первый и второй и слева выходят еще две не пересекаемые перемычки.

Каждый из четырех перекрестных контактов соединен попарно, потому нужно проявить осторожность, не перепутать пары соединений. В противном случае схема такого подключения проходного выключателя с 2х мест не заработает.

Для цепей управления с тремя и более точками потребуются два двухкнопочных концевых выключателя и один (для трехпозиционного управления) двойного поперечного вида, который устанавливается в цепи между первыми двумя.

Подключение не составит труда, но для этого нужно подключить его 4-мя электрическими проводами к каждому из концевых проводов.

Как правило, для этого к одной клеммной коробке подключают 8 проводов крест-накрест и 6 проводов от каждого сквозного выключателя ограничивающего типа. Нужно проложить шнур питания,  два отходящих — для подключения светильников или люстры.

Если нужно соединить 4 переключателя, добавьте между крестом и любым концом — еще один тип крестовины.

При подключении двухкнопочной крестовины не смешивайте пары и не подключайте провода от разных линий за один раз, иначе схема включения не будет работать. При установке своими руками для исключения ошибок, всегда в голове представляйте, что вы подключаете 2 независимых одиночных выключателя, соединенных в один корпус.

Пожалуйста, оцените это

Поставить оценку

ОШИБКА — 404 — НЕ НАЙДЕНА

  • Главная
  • Проблема?

Наши серверные гномы не смогли найти страницу, которую вы ищете.

Похоже, вы неправильно набрали URL-адрес в адресной строке или перешли по старой закладке.

Возможно, некоторые из них могут вас заинтересовать?

Кнопка с большим куполом — синяя

В наличии COM-11274

12,95 $

4

Избранное Любимый 16

Список желаний

Кейс MI:pro для micro:bit

В наличии ПРТ-14335

Избранное Любимый 13

Список желаний

смол Power Board LiPo

Осталось всего 9! SPX-18622

17,95 $

Избранное Любимый 1

Список желаний

МИКРОЭ Безопасный клик

Осталось всего 3! DEV-18848

Избранное Любимый 0

Список желаний

Решения, решения… Переход с Teensy 3.

x на Teensy 4.x или MicroMod

26 января 2022 г.

Думаете о преобразовании дизайна Teensy 3.x в 4.x? Мы разбиваем информацию, которую вам нужно знать.

Избранное Любимый 2

Цифровая настольная вывеска Qwiic с MicroMod

23 августа 2022 г.

Создайте цифровую настольную вывеску с поддержкой Qwiic с помощью USB-хоста процессорной платы MicroMod SAMD51 и USB-клавиатуры!

Избранное Любимый 1

Прерывания процессора с Arduino

11 декабря 2018 г.

Что такое прерывание? В двух словах, существует метод, с помощью которого процессор может выполнять свою обычную программу, постоянно отслеживая какое-либо событие или прерывание. Существует два типа прерываний: аппаратные и программные прерывания. В рамках данного руководства мы сосредоточимся на аппаратных прерываниях.

Избранное Любимый 9

Руководство по подключению макетной платы LilyPad

28 июля 2011 г.

Плата для разработки LilyPad представляет собой сшиваемую плату для прототипирования электроники, которую можно использовать для изучения схем и программирования с помощью Arduino, а затем разобрать на части, чтобы создать интерактивную ткань или носимый проект.

Избранное Любимый 3

  • Электроника SparkFun®
  • 6333 Dry Creek Parkway, Niwot, Colorado 80503
  • Настольный сайт
  • Ваш счет
  • Авторизоваться
  • регистр

ОШИБКА — 404 — НЕ НАЙДЕНА

  • Главная
  • человек, почему ты вообще должен что-то делать

Наши серверные гномы не смогли найти страницу, которую вы ищете.

Похоже, вы неправильно набрали URL-адрес в адресной строке или перешли по старой закладке.

Возможно, некоторые из них могут вас заинтересовать?

Пьезодатчик вибрации — большой

В наличии SEN-09196

Избранное Любимый 24

Список желаний

Светодиод SMD — белый 1206 (полоса 25)

Нет в наличии ПРТ-12621

1

Избранное Любимый 10

Список желаний

Logic Pro 8 — Анализатор логики USB

20 в наличии ТОЛ-13196

$999,95

2

Избранное Любимый 12

Список желаний

MIKROE VCP Monitor Click

Нет в наличии ПРТ-19496

21,95 $

Избранное Любимый 0

Список желаний

Представляем SparkFun À La Carte

28 октября 2020 г.

РубрикаРазное
