Проходной выключатель: подключение, схемы, сборка

Управлять включением одного источника света из разных мест можно при помощи проходного выключателя. Это удобно в длинных темных коридорах – включив свет, пройти коридор, а выключить его в другом конце. Другой человек на противоположном конце коридора также сможет включить или выключить свет. Также в систему можно поставить несколько ключей – полезно в больших залах, ведущих в разные комнаты.

Обычный выключатель имеет два контакта – вход и выход, играет роль размыкателя. Лампочка, подключенная к выключателю, либо горит, либо нет.Собрать проходную схему не получится.

Содержание

  • Особенности проходной схемы
  • Как работает
  • Как это собрать
  • Подключаем и проверяем
  • Проходной выключатель на две лампочки
  • Одна лампочка – три выключателя
  • Особенности монтажа электропроводки с тремя выключателями
  • Как эксплуатировать проходные выключатели

Особенности проходной схемы

Выключатель для проходных схем имеет три контакта – вход и два выхода. Он работает не в режиме «включен-выключен», а подает электричество либо на один выход, либо на другой. Третьего положения не предусмотрено.

Схема состоит из следующих элементов: источник тока, лампочка, два выключателя, провод заземления, кабель.

На лампочку приходят провода заземления и массы. Провод фазы приходит к Вк №1. Между выключателями идут два провода, после Вк №2 к лампочке идет уже один.

Как работает

Схема работает в следующих режимах:

  • Фаза подается от источника тока к Вк № 1.
  • Ток течет между Вк №1 и №2 по жиле №1. Лампочка горит.
  • Чтобы погасить свет, достаточно на одном переключателе перевести контакт на жилу №2. Цепь прерывается.
  • Чтобы включить лампочку, достаточно щелкнуть любым выключателем. Контакт будет либо прерван, либо включен. Фаза либо вернется на жилу № 1, либо переключится на жилу № 2.

Как это собрать

Работы по электромонтажу лучше доверить профессиональному электрику. Если такой возможности нет, либо есть желание воплотить «хитрые» фишки в электропроводке своими руками, нужно делать все по следующим этапам.

  1. Рисуем подробную схему. Определяем количество необходимых расходников (проводов, распаечных коробок, вид соединения и изоляции, подрозетников, стеновых креплений).
  2. Чертим на стенах линии прохождения проводов, места для установки ключей и распаечной коробки. Коробку лучше размещать на линии щиток-первый выключатель-лампочка.
  3. Прокладываем от щитка трехжильный кабель к распаечной коробке. Это силовой кабель – плюс, минус, заземление.
  4. От коробки к Вк № 1 проводим трехжильный провод.
  5. От коробки к Вк № 2 проводим трехжильный провод.
  6. От коробки к лампочке проводим трехжильный провод.
  7. Скрутки в коробке подключаем по следующим шагам:
  8. Соединяем массу и заземление лампочки с соответствующими проводами силового кабеля.
  9. Плюс силового кабеля подключаем к фазовой жиле Вк №1.
  10. Соединяем соответственно синие и желто-зеленые жилы из кабелей, идущих на Вк №1 и №2.
  11. Фазовая жила Вк №2 подключается к фазовой жиле кабеля, идущего к лампочке.
  12. Изолируем все соединения.

Подключаем и проверяем

Подключаем выключатели и патрон лампочки.

  • На вход Вк №1 – фазовый провод, выходы – синий и желто-зеленый.
  • На вход Вк №2 – фазовый провод, выходы – синий и желто-зеленый.
  • На лампочке подключаем, согласно стандартной схеме – фаза, ноль, заземление.

Определить фазу можно по цвету оплетки в кабеле. Он бывает черного, коричневого, белого и других цветов. У большинства производителей заземление – желто-зеленый цвет, а ноль – синий.

Если есть трудности с определением проводов, стоит воспользоваться индикатором или лампочкой-контролькой и блоком питания на 12 вольт. Подавая ток на стык в коробке, можно легко его найти у выключателя.

Перед сборкой схемы на стене, лучше потренироваться – подключить схему на столе. Это поможет понять схему и снизить риск ошибки.

Проложив провода, подключив и заизолировав распаечную коробку, проводятся тестовые испытания. Для этого подключаются лампочка, выключатели, подается ток. Если есть ошибка, она выявится на этом этапе, исправить будет легко. Если ошибка будет выявлена на финальном этапе отделки, то либо придется «глушить» распаечную коробку, либо сдирать обои и долбить стену, чтобы проложить новую проводку.

Внимание! При укладке проводов стоит пользоваться ПУЭ – Правилами устройства электроустановок. В этом документе все нормы четко прописаны, и отклоняться от них нельзя.

Проходной выключатель на две лампочки

В продаже есть проходные выключатели с двумя клавишами. Они предназначены для управления двумя источниками освещения. Применяются в изогнутых коридорах, на лестничных площадках, крупных помещениях.

Схема подключения принципиально не меняется, для каждой лампочки собирается отдельная цепь. Правильно подключить выключатели в этом случае сложнее, так как к каждому приходит два трехжильных провода из разных коробок. Лучше при прокладке кабелей наклеивать бирки с пометками, откуда этот провод.

Одна лампочка – три выключателя

Для длинных разветвленных коридоров, лестниц трехэтажного дома требуется установка трех и более выключателей, управляющих одним источником света.

Схема с двумя ключами принципиально при этом не изменяется. Добавляется подключение третьего выключателя, он отличается от простых проходных. От параллельного переключения, ключ соединяет сразу два контакта между собой и имеет 4 клеммы – два входа и два выхода. Его устанавливают в «разрыв» двух проводов, соединяющих выключатели.

К Вк №3 от распаечной коробки приходят два двухжильных провода – на вход и на выход. В коробке они подключаются к жилам, соединяющих крайние ключи.

Особенности монтажа электропроводки с тремя выключателями

При монтаже проводки обязательно фотографируйте с приложенной рулеткой прокладку проводов. Это значительно облегчит финальный монтаж после завершения ремонта.

Прокладка проводов бывает:

  1. Скрытой. В стенах устраиваются борозды – штробы, куда заделывается проводка. применяется при каменных стенах. Штробы можно не проделывать, если предумотрен толстый штукатурный слой.
  2. Поверхностной. На поверхности стен прокладываются защитные кабель каналы.
  3. Открытой. В декоративных целях применяется витой кабель, крепящийся на фарфоровых изоляторах.

В зависимости от выбранного типа крепежа, потребуется различный набор инструментов. Штробить стены удобно штроборезом или болгаркой, подрозетники и распаечные коробки устанавливаются в ниши, выпиленные в стене алмазным корончатым сверлом. Деревянные стены легче обрабатываются, но для сохранения красоты внутренней отделки стоит применить декоративную проводку или спрятать ее в пластиковые направляющие каналы.

Монтаж проводки редко обходится без перфоратора – прохождения через стены, выборка пазов и крепеж фиксаторов к кирпичной стене требуют ударного сверления. Провода крепятся при помощи полосок из жести или специальных пластиковых дюбель-фиксаторов. Частота крепежа зависит от провисания проводов.

Для сборки электросети потребуются хорошие инструменты электрика – пассатижи, нож, отвертки, индикаторы. Пользоваться этими инструментами нужно согласно правилам техники безопасности.

В работе пользуйтесь защитными перчатками из прорезиненной изолированной ткани. Вешайте табличку с предупреждением о проводящихся работах на распределительный щиток, всегда обесточивайте цепь при работе.

Проверка собранной схемы проводится сначала тестером в режиме омметра, так легче выявить случайное короткое замыкание.

Крепить провода в распаечной коробке можно при помощи контактной сварки, скрутки, СИЗов, спайки оловом. Наиболее популярным методом является скрутка – долговечный и проверенныый способ. Для изолирования скруток лучше применять термоусадочную трубку ПВХ.

Современные лампы освещения требуют подключения заземления. В сочетании с дифавтоматами значительно снижается риск пожара, так как цепь обесточивается при малейшей утечке.

Как эксплуатировать проходные выключатели

Правильно собранная схема будет служить без проблем долгие годы, радуя пользователей продуманностью и удобством. Как в простых, так и в проходных или параллельных схемах есть движущиеся части. Они порой выходят из строя, заменить придется аналогичным по характеристикам. Проходной выключатель, двухклавишный или параллельного переключения отличается своей конструкцией, не взаимозаменяем.

Щелкая клавишей каждого выключателя, установленного в цепь, свет включается или выключается. Это и есть основной критерий правильно собранной цепи.

Схема подключения двух выключателей на одну лампочку

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

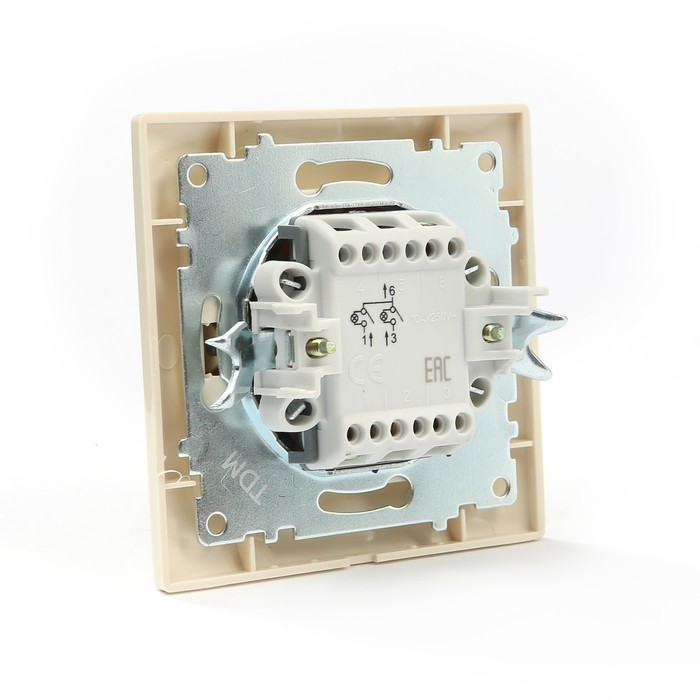

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
Подключение проходного выключателя управление освещением из 3 х мест

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

  • проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
  • автоматы питания освещения должны быть под замком;
  • работы производить исправным инструментом.

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

Монтаж предустановочных элементов схемы

Начнем с установки распределительной коробки. В последующих этапах монтажа в ней мы соберем все необходимые для выполнения схемы провода, а затем, соединим их жилы в определенной последовательности.

Так же, нам понадобиться защитное устройство, которое будет защищать цепь освещения от токов короткого замыкания и перегрузок. Обычно, оно устанавливается в силовом квартирном щитке, но в нашем случае, для большей наглядности, установим его на рейку рядом со схемой.

 Теперь, монтируем подрозетник, в него мы установим двухклавишный выключатель.

Каким образом производиться реальный монтаж, вы можете посмотреть на нашем сайте в соответствующих инструкциях, монтаж подрозетнков по бетону и по гипсокартону.

Основные элементы подготовлены, переходим к монтажу провода.

Подготовительные работы

Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку под коммутационный аппарат, её ещё по-другому называют подрозетник:

  • Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
  • В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора

Как правило, работы по монтажу отверстий выполняют одновременно с прокладкой штроб. Это делается чисто из эстетических соображений, грязи от таких строительных работ очень много, и уж лучше один раз напылить и убрать. Штробы – это такие борозды в стенной поверхности, в которые потом будут уложены соединительные провода. Их можно делать при помощи различных инструментов:

  • Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
  • Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
  • Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
  • Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.

Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:

Собрать такую схему очень просто. У переключателей точно так же, как изображено на рисунках, входная (общая) клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные – с другой. Так что смело соединяем их, причем в любом порядке, 2-мя проводами между собой. А потом, к уже подсоединенным коммутаторам, подводим остальную проводку: к одному из них производим подключение лампы, к которой подведен ноль, а к другому – фазы. Так как подключить все электроустройства следует через распределительную коробку, ниже приведена схема правильной сборки всей цепи с ее использованием.

Чтобы включать и выключать 2 группы электроприборов, потребуются сдвоенные (с двумя клавишами) проходные коммутаторы. Следующая схема как раз для такой цепи, собираемой с использованием распределительной коробки.

Устройство и принцип работы двухклавишного выключателя

С помощью двухклавишного выключателя можно включать не всю люстру, а группы ламп, увеличивая или уменьшая интенсивность, регулировать степень освещения в комнате, а также управлять освещением в двух разных помещениях.

Эта возможность обусловлена конструкцией приспособления. Главная его часть имеет 3 неподвижных контакта:

  • вход – к нему присоединяется фазный провод из распределительного щитка;
  • 2 выхода – от них идут питающие провода к группе ламп в люстре или к светильникам, размещенных в разных участках комнаты.

Неподвижные контакты при нажатии клавиши замыкаются подвижными. Последние действуют на основе качающегося или кулачкового механизма.

Контакты закрепляются на основании из керамики или негорючего пластика, способного выдерживать высокую температуру. Механизм выключателя сверху закрыт рамкой и диэлектрическими клавишами.

Двухконтактный выключатель рассчитан на работу с переменным током с напряжением в 220 В. Для соединения с электросетью и светильниками используют провода сечением от 1,25 до 2 мм. Выпускают модели с винтовыми клеммами и подпружиненными. В первом случае провод крепят винтами, во втором достаточно подсоединить зачищенный от изоляции конец кабеля — его удержит зажимное устройство.

Срабатывает устройство при нажатии на клавишу. Приводной механизм перемещает подвижный контакт, чтобы он замкнул входящий кабель и проводник, отходящий на группу ламп. При этом ток подается на светильник и свет зажигается. Когда на тумблер нажимают в обратном направлении, подвижный контакт смещается и питание прекращается.

Каких выключателей у вас больше?

Одноклавишных
38.46%

Двухклавишных
23.08%

Примерно одинаково
38.46%

Проголосовало: 13

Различают конструкции для внутренней и внешней установки.

  • Для внутренней – используется в жилых и рабочих помещениях. Выключатель монтируется в монтажную коробку, которая закрепляется в бетонную или кирпичную стены, или в гипсокартонную. Выключатель нередко скрыт в стене, поэтому его называют «утопленным».
  • Для наружной – устанавливаются в гаражах, сараях, подвалах, дачных домиках. Устройство ставят на негорючее основание, а провода к нему укладывают в металлорукава, фарфоровые изоляторы, пластиковые трубы.

Сфера использования

Схема проходного выключателя

Применяют выключатели при обслуживании сложных осветительных устройств или групп светильников. В зависимости функционала назначение устройств отличается.

  • Обычный двухпозиционный выключатель ставят в жилой комнате или в офисе, если освещение в помещении представлено не единственным светильником. Он позволяет с одного устройства управлять группами приборов или ламп и регулировать освещенность. Этот же вариант используется для включения света в двух разных помещениях, например, ванной и санузле, если они расположены рядом. Схема подключения двухклавишного выключателя такая же.
  • Модель со световым индикатором – удобна для жилых комнат, так как в рабочих помещениях редко кто находится ночью. Подсвеченные клавиши хорошо видны, так что зайдя в темную комнату, человек сразу отыщет выключатель.
  • Блок с розеткой – удобен тем, что для обслуживания розетки и выключателей можно протянуть только один питающий кабель. Модули пользуются огромной популярностью на кухне, где оба приспособления обычно требуются в одном месте – в рабочей зоне. Применяются они в других маленьких комнатах.
  • Проходной выключатель – специальный вариант, работающий по принципу «перекидывания контактов». Предназначен для управления освещением в помещениях, где есть несколько линий, регулировать работу которых нужно с двух точек. Такие же модели используются для внешнего освещения. Например, для подсветки садовых дорожек и дворовой площадки, крыльца и коридора.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут .

Советы профессионалов

Для того чтобы не путаться при монтаже электропроводки, лучше пробрести провода с разным цветом жил. Фазу, как правило, подключают к белому или красному проводу, ноль – к синему или чёрному, для заземления же используют жёлтый, зелёный или жёлто-зелёный цвет.

При прокладке проводки под слоем штукатурки стоит сохранить схему расположения проводов. Это может понадобиться в будущем. Самый простой способ – сфотографировать ещё не замурованную проводку, нанеся прямо на стену мелом или маркером расстояния от стен, потолка, углов, оконных проёмов, других ориентиров.

Расчёты сечения провода не стоит производить по минимуму, лучше дать некоторый запас. Тогда не будет болеть голова при покупке новой большой плазменной панели или установке на кухне посудомоечной машины, а на даче при необходимости можно будет спокойно подключать в сеть бытовой сварочный аппарат или электропилу.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером

Важно знать, что диммеры подходят не для всех осветительных приборов

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Как подключить два выключателя на две лампочки?

Домашняя электрика относится к тем видам работ, которые большинство из нас предпочитают доверять специалистам. И, тем не менее, заменить вышедшую из строя электрическую розетку или простой одноконтурный светильник многие хозяева всё же решаются самостоятельно. Но такая задача, как подключить двухклавишный выключатель на две лампочки, вызывает некоторые вопросы — и сам выключатель с «лишним» контактом, и опять-таки «лишний» провод в монтажном проёме. А уж обилие соединений в разветвительной коробке просто приводит в шок. Постараемся развеять некоторую часть страхов и сомнений. Тем более что двух, а то и трёхконтурные светильники в последнее время – не исключение, а скорее правило.

Отдельный разговор – дачное строительство. Каких только схем освещения беседок и придомовых территорий не придумывают хозяева фазенд. Как подключить два выключателя на две лампочки таким образом, чтобы в зависимости от необходимости увеличивать или уменьшать уровень освещения?

Содержание

  1. Пару слов об электрическом токе
  2. Схема подключения простейшего светильника
  3. Двухконтурная люстра — схема подключения
  4. Замена двухклавишного выключателя двумя одноклавишными
  5. Что такое проходной выключатель?
  6. Для чего используются проходные выключатели
  7. Схема освещения коридора с использованием двух проходных выключателей
  8. Меры безопасности при установке
  9. Советы профессионалов
  10. Преимущества и варианты использования схем управления при помощи двух выключателей
  11. Особенности использования двух выключателей
  12. Перекрестные переключатели
  13. Проходные выключатели
  14. Подключение коммутаторов
  15. Сборка схемы

Пару слов об электрическом токе

Не «загружая» теорией и сложными физическими понятиями, напомним элементарные азы электрики. Бытовая электрическая сеть имеет напряжение 220 В, тип тока – переменный. Что это значит? Один из контактов, «фаза», имеет постоянно меняющийся потенциал с «+» на «−» (50 циклов в секунду), а другой «ноль» служит своеобразным аккумулятором, позволяя электронам то накапливаться в избытке, то перетекать обратно.

Каждая лампа имеет два контакта: цокольный и центральный. Для того чтобы наш осветительный прибор начал работать, ноль и фазу необходимо подключить к этим двум контактам. Причём в случае с переменным током и обычной бытовой лампой полярность не играет никакой роли.

Но расположение «ноля» и «фазы» знать всё же необходимо. Существует специальный прибор — «пробник», с помощью которого определяется, какой из проводов фазовый. Это необходимо иметь в виду для правильного включения в схему размыкающего устройства – выключателя. Он обязательно должен разрывать «фазу», таковы требования безопасности.

Схема подключения простейшего светильника

На примере простейшего одиночного светильника, «лампочки Ильича», рассмотрим основные элементы электрической схемы.

В любой квартире проводка, как правило, прокладывается в стене по периметру на расстоянии около 10-15 см от потолка. Это магистраль. На ней установлены разветвительные коробки. Они нужны для того, чтобы «врезавшись» в магистральный кабель, запитать розетку или выключатель со светильником.

Рассмотрим схему соединения проводов в разветвительной коробке. Вниз от неё уходит кабель на выключатель, вверх – на светильник, слева и справа – магистральный кабель. На самом деле это, конечно же, условность, порядок ввода проводов в коробку определяется только исходя из соображений целесообразности.

Нулевой провод, с ним просто. Он ответвляется непосредственно от магистрали и направляется прямым ходом к светильнику. Не намного сложнее обстоит дело с фазным проводом, он так же идёт к осветительному прибору, но только через выключатель. Вот и вся премудрость.

Обычный одноклавишный выключатель имеет сзади два контакта для присоединения проводов. В данном случае полярность роли не играет. А как подключить люстру на два выключателя? Намного ли усложниться задача?

Двухконтурная люстра — схема подключения

Для более рационального расходования электроэнергии в квартирах очень часто используются светильники с двумя, а то и более, контурами. По сути, это то же самое, как подключить два выключателя на две лампочки. Схема может быть такой: одна клавиша выключателя зажигает две лампы в люстре из пяти, оставшиеся лампы включает вторая клавиша. Схема не сложная, но, тем не менее, позволяет использовать сразу три варианта освещения в комнате:

  • слабый свет – первая клавиша — две лампы;
  • средний свет – вторая клавиша — три лампы;
  • сильный свет – обе клавиши — все пять ламп.

Как правильно подключить выключатель с двумя клавишами, показано на схеме. Нулевой провод прямо из разветвительной коробки разводится по светильникам. Разводка «нуля» по отдельным лампам, как правило, выполнена уже на заводе-производителе осветительных приборов, и электрик лишь подключает «ноль» к клемме чёрного или синего цвета.

«Фаза» же направляется на двойной выключатель, от которого приходят два провода: для первого и второго контуров.

Замена двухклавишного выключателя двумя одноклавишными

При необходимости один двойной выключатель можно спокойно заменить двумя одиночными. Единственное, что для этого понадобится – это короткая перемычка между принимающими клеммами.

Как подключить два выключателя на две лампочки, схема показана на рисунке. На ней видно как просто, без особых хитростей двухклавишный выключатель заменяется двумя одноклавишными.

Такая схема может быть оправдана не только отсутствием двухклавишного выключателя в хозяйстве. Иногда освещение, скажем, стоянки для машины на даче неплохо сделать управляемым из разных точек: от выходной двери домика и от устройства, смонтированного на столбе ворот.

И тут мы плавно переходим к следующей теме. Точно так же, как подключить два выключателя на две лампочки, но гораздо практичнее, можно воспользоваться проходными выключателями.

Что такое проходной выключатель?

Что же это за устройства и где они применяются? Кроме рассмотренного варианта, как подключить два выключателя на две лампочки, есть возможность получше: при помощи двух выключателей, расположенных в разных точках, управлять одним осветительным прибором.

Устройство стандартных бытовых выключателей, как правило, однотипно. Имеются два контакта – неподвижный, закрепленный на корпусе устройства и подвижный, смонтированный на коромысле. Коромысло изменяет своё положение под действием клавиши. Прибор соответственно имеет два положения «Включено» и «Выключено».

Проходной выключатель (правильнее будет назвать его «переключатель») не имеет положения «Выключено». Как видно из рисунка, он имеет положения:

  • включена 1 линия;
  • включена 2 линия.

Для чего используются проходные выключатели

Один вариант использования проходных выключателей тот же, что и рассмотренный ранее: лампа или прожектор, освещающий автостоянку частного домовладения. Использование проходных устройств позволит включить освещение площадки из одной точки, скажем из коридора садового домика, а выключить – из другой. Например, перед самым отъездом выключателем, смонтированным на входной калитке. Причём порядок включения-выключения может быть абсолютно любым.

Второй вариант – длинный, лишённый естественного освещения, коридор. Свет включается в его начале, а выключается в конце или наоборот. Удобно? Безусловно. Так что перед тем как подключить два выключателя на две лампочки, стоит хорошенько подумать, не заменить ли эту схему на вариант с проходными выключателями.

Схема освещения коридора с использованием двух проходных выключателей

Внешне проходные выключатели почти ничем не отличаются от обычных. Только на обратной стороне вместо двух имеются три клеммы:

  • фаза;
  • L № 1;
  • L № 2;

Как подключить светильник на два выключателя правильно, показано на схеме.

«Ноль» на светильник поступает по синему проводу. Фаза – по красному. Из рисунка хорошо видно, что питание на лампу поступит только в том случае, если оба переключателя будут находиться в одинаковых положениях. Изменение положения клавиши на любом из устройств повлечёт разрыв цепи и прекращение питания осветительного прибора. Ну, а после того как свет выключен, щелчок любым из выключателей снова замкнёт цепь, и наш коридор опять осветится.

На лестничных клетках, в длинных коридорах или туннелях вместо дорогостоящих инфракрасных датчиков можно просто подключить два проходных выключателя.

Меры безопасности при установке

Вот набор некоторых стандартных правил, позволяющих избежать неприятностей при монтаже осветительных приборов:

  1. Выключатель нельзя устанавливать на «ноль», им всегда должна разрываться «фаза». Только в этом случае выключатель в положении «выкл.» позволяет производить любые ремонтные работы со светильником, вплоть до его замены, не обесточивая весь дом.
  2. При выполнении соединения проводов в разветвительной коробке «вскрутку» ни в коем случае нельзя соединять между собой алюминиевые и медные провода. Металлы с разными потенциалами образуют гальваническую пару, контакт со временем ослабнет, начнёт «искрить». Иногда это приводит к пожарам.
  3. Перед началом работ стоит запастись пробником для определения фазного провода и, на всякий случай, толстыми резиновыми перчатками.
  4. Не стоит заклеивать открытую проводку (хоть в двойной изоляции, хоть в тройной, безразлично) бумажными обоями, другими горючими отделочными материалами.
  5. Не стоит пользоваться б/у проводкой. Неизвестно, каким нагрузкам подвергалась она в прошлом, а проверить состояние каждой жилы внутри оплётки на всём протяжении невозможно.

Советы профессионалов

Для того чтобы не путаться при монтаже электропроводки, лучше пробрести провода с разным цветом жил. Фазу, как правило, подключают к белому или красному проводу, ноль – к синему или чёрному, для заземления же используют жёлтый, зелёный или жёлто-зелёный цвет.

При прокладке проводки под слоем штукатурки стоит сохранить схему расположения проводов. Это может понадобиться в будущем. Самый простой способ – сфотографировать ещё не замурованную проводку, нанеся прямо на стену мелом или маркером расстояния от стен, потолка, углов, оконных проёмов, других ориентиров.

Расчёты сечения провода не стоит производить по минимуму, лучше дать некоторый запас. Тогда не будет болеть голова при покупке новой большой плазменной панели или установке на кухне посудомоечной машины, а на даче при необходимости можно будет спокойно подключать в сеть бытовой сварочный аппарат или электропилу.

Давно минули те времена, когда все схемы включения электрических приборов подстраивали под ту коммутацию, которая имелась в наличии. Впрочем, порой выключатели и розетки было сложно достать. Но сегодня совершенно другое время, в продаже много функциональных и технически совершенных устройств. Вы можете выполнить разводку так, что включать и отключать электроприборы будет максимально удобно. В этой статье мы рассмотрим, как подключить два выключателя на две лампочки, а самое главное – определимся с тем, в каких случаях такую схему использовать разумно.

Преимущества и варианты использования схем управления при помощи двух выключателей

Наверняка всем известна классическая схема, по которой подключается одна лампа. Для этого необходимо наличие одного выключателя, который нужно расположить в удобном и доступном месте. С его помощью будет включаться и выключаться свет в комнатах. Порой это неудобно, так как комната может быть слишком длинной, и большую часть пути вы пройдете по темноте.

В статье будет рассмотрено, как подключить два выключателя на две лампочки и управлять ими из двух, а то и из трех мест одновременно. Основные варианты использования управления при помощи двух выключателей:

  1. В помещениях и проходных комнатах, равно как в зданиях, имеющих два входа. Это могут быть сарай, гаражи, хозяйственные постройки для животных или птиц. Если вы установите на каждом входе по выключателю, то не придется каждый раз проходить в темноте, чтобы включить свет или выключить его. Ведь иногда бывает такое, что вы заходите в одну дверь, а выходите через противоположную.
    Поэтому нужно рассмотреть, как подключить два выключателя на две лампочки и управлять ими из разных мест.
  2. Очень полезной эта схема окажется в том случае, если у вас длинные галереи, коридоры, аллеи и дорожки в саду. Вы можете использовать освещение при передвижении практически в любом направлении. Вы сможете его отключить сразу же после того, как пройдете участок.
  3. Даже в многоквартирных домах можно установить такую разводку. Например, в подъезде между этажами двухэтажного дома. В этом случае использование двух выключателей будет и экономично, и удобно. Но перед тем как сделать два выключателя, нужно посоветоваться с соседями.
  4. Весьма кстати будет использование двух выключателей в спальне. Один выключатель ставите у входа, а второй размещаете возле кровати. При этом вам не нужно будет вставать с кровати, чтобы включить или выключить свет. Это оценят владельцы домов, у которых спальня довольно большого размера.

Особенности использования двух выключателей

Как видно из схемы подключения двух выключателей, приведенной в статье, независимо от того, в каком положении они находятся, идет подача питания на осветительные приборы, и есть возможность отключения его. При помощи обычных выключателей невозможно реализовать эту схему. Придется приобретать проходные, которые относительно недавно появились на рынке.

Перекрестные переключатели

Обычные выключатели, которые используются в большинстве домов, невозможно соединить таким образом, чтобы они работали так, как нам необходимо. Можно, конечно, схитрить и установить два двойных выключателя.

Существуют перекрестные переключатели, но они намного сложнее и могут использоваться вместе с проходными для того, чтобы управлять электрическими приборами из нескольких точек. Их допускается устанавливать вместо выключателя проходного типа, но они стоят дороже.

Проходные выключатели

От простых выключателей проходной мало чем отличается внешне. У него есть корпус, три клеммы для подключения проводов, 1 или 2 клавиши. Что касается перекрестных переключателей, то у них 4 клеммы для подключения электропроводов. При необходимости управлять двумя группами ламп на одном светильнике используйте только проходные переключатели с двумя клавишами.

Подключение двухклавишного выключателя на две лампочки не отличается сложностью. У таких приборов 6 клемм для подключения проводки. Что касается обычных выключателей, то у них всего 3 клеммы. Перекрестные имеют 8 клемм для подсоединения проводов.

Что касается внутренних особенностей конструкции, то к проходному выключателю подводится цепь, состоящая из двух линий. Независимо от положения клавиши, одна линия всегда будет замкнута, а вторая разомкнута. Получается так, что при подключении двухклавишного выключателя на две лампочки не размыкается цепь, которая проходит через него. Это видно на схеме, приведенной в статье.

Подключение коммутаторов

Провести подключение двух проходных выключателей для того, чтобы осуществлять коммутацию двух электрических приборов, можно только одним единственным способом, поэтому допустить ошибку нельзя. Но если вы не знаете, как подключить два выключателя на две лампочки, лучше обратитесь к схеме — в ней есть определенные сложности. Далее в статье приведена схема, по которой можно подключить одну лампу.

Это типовая схема, на которой видно, что проходные выключатели подключаются последовательно в разрыв цепи питания, причем соединяются проходные выключатели одним двухжильным проводом. Если внимательно присмотреться к схеме, то можно увидеть, что питание можно размыкать и замыкать при любом положении выключателей.

Сборка схемы

Сборка подобных схем не составит труда. У выключателей вход для 0 или фазы расположен на одной стороне корпуса, а два выхода — на другой, поэтому вы смело можете соединить два выхода, порядок не имеет значения. Имея соединенные коммутаторы, необходимо подвести остальную электропроводку и подключить лампу. Обязательно нужно использовать устройство для автоматического отключения электричества – это позволит защитить цепи от короткого замыкания.

схемы и советы по подключению

Содержание

  • Виды
  • Как правильно рассчитать количество ткани?
  • Пошаговый монтаж
  • Две лампы на один переключатель

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

  • с подсветкой клавиш;
  • совмещенные с розеткой;
  • выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Как правильно рассчитать количество ткани?

Для подсчета ткани измерьте ширину окна и умножьте ее на два. Например, если окно 1 метр шириной, то необходимо 2-2,5 метра ткани. Не забудьте про припуски по бокам

Высота изделия высчитывается с учетом всех припусков, особенно важно учесть количество подвернутой ткани в верхней части шторы

Совет:

если ткани в высоту не хватает, можно подобрать другой материал и скомбинировать

Для этого можно установить на этой ткани люверсы отдельно и пришить подложку непосредственно к шторе.
важно провести декатировку ткани: проверить ее реакцию на теплую воду. Лучше перед пошивом замочить в теплой воде и просушить ткань

Это позволит заранее обнаружить, не «сядет» ли штора при первой стирке.

Пошаговый монтаж

Монтаж проходных выключателей возможен как при открытом, так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

  • Обесточьте квартиру перед началом работ.
  • Внимательно проверяйте, где расположена фаза, а где ноль.
  • Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их.
  • Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
  • Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

Схема включения проходного выключателя из двух мест:

За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.

Две лампы на один переключатель

Схема подключения нескольких лампочек к выключателю:

  1. Обесточьте систему. Зачищенные провода соединяем с контактами аккуратно, соответственно изложенным выше принципам.
  2. В монтажную коробку от общей сети поступают ноль и фаза. Идущий оттуда ноль должен пройти через все лампы. Выводим его прямо на светильники, минуя выключатель.
  3. На центральные контакты цоколей отправляется фаза, пропущенная через коммутатор. Она заходит из сети в распределительную коробку, проходит через вход на выключателе.
  4. Затем фаза выводится через исходящие контакты на приборе.
  5. Оттуда отправляем фазу идти через две лампы.
    Выводим ее из выключателя через два раздельных кабеля.

При составлении цепи, нужно обязательно рассчитать общую мощность лампочек. Каждая из них должна иметь маркировку, указывающую на предел возможной нагрузки.

Чтобы надежнее скрепить контакты, нужно использовать клеммные зажимы винтового или пружинного типа.

Не стоит пытаться подключить между собой разные виды металла. Медь и алюминий, оказавшись в скрутке, начнут окисляться. В результате контакт перегреется и станет разболтанным.

No tags for this post.

схема, инструкции, рекомендации :: SYL.ru

Домашняя электрика относится к тем видам работ, которые большинство из нас предпочитают доверять специалистам. И, тем не менее, заменить вышедшую из строя электрическую розетку или простой одноконтурный светильник многие хозяева всё же решаются самостоятельно. Но такая задача, как подключить двухклавишный выключатель на две лампочки, вызывает некоторые вопросы — и сам выключатель с «лишним» контактом, и опять-таки «лишний» провод в монтажном проёме.

А уж обилие соединений в разветвительной коробке просто приводит в шок. Постараемся развеять некоторую часть страхов и сомнений. Тем более что двух, а то и трёхконтурные светильники в последнее время – не исключение, а скорее правило.

Отдельный разговор – дачное строительство. Каких только схем освещения беседок и придомовых территорий не придумывают хозяева фазенд. Как подключить два выключателя на две лампочки таким образом, чтобы в зависимости от необходимости увеличивать или уменьшать уровень освещения?

Пару слов об электрическом токе

Не «загружая» теорией и сложными физическими понятиями, напомним элементарные азы электрики. Бытовая электрическая сеть имеет напряжение 220 В, тип тока – переменный. Что это значит? Один из контактов, «фаза», имеет постоянно меняющийся потенциал с «+» на «−» (50 циклов в секунду), а другой «ноль» служит своеобразным аккумулятором, позволяя электронам то накапливаться в избытке, то перетекать обратно.

Каждая лампа имеет два контакта: цокольный и центральный. Для того чтобы наш осветительный прибор начал работать, ноль и фазу необходимо подключить к этим двум контактам. Причём в случае с переменным током и обычной бытовой лампой полярность не играет никакой роли.

Но расположение «ноля» и «фазы» знать всё же необходимо. Существует специальный прибор — «пробник», с помощью которого определяется, какой из проводов фазовый. Это необходимо иметь в виду для правильного включения в схему размыкающего устройства – выключателя. Он обязательно должен разрывать «фазу», таковы требования безопасности.

Схема подключения простейшего светильника

На примере простейшего одиночного светильника, «лампочки Ильича», рассмотрим основные элементы электрической схемы.

В любой квартире проводка, как правило, прокладывается в стене по периметру на расстоянии около 10-15 см от потолка. Это магистраль. На ней установлены разветвительные коробки. Они нужны для того, чтобы «врезавшись» в магистральный кабель, запитать розетку или выключатель со светильником.

Рассмотрим схему соединения проводов в разветвительной коробке. Вниз от неё уходит кабель на выключатель, вверх – на светильник, слева и справа – магистральный кабель. На самом деле это, конечно же, условность, порядок ввода проводов в коробку определяется только исходя из соображений целесообразности.

Нулевой провод, с ним просто. Он ответвляется непосредственно от магистрали и направляется прямым ходом к светильнику. Не намного сложнее обстоит дело с фазным проводом, он так же идёт к осветительному прибору, но только через выключатель. Вот и вся премудрость.

Обычный одноклавишный выключатель имеет сзади два контакта для присоединения проводов. В данном случае полярность роли не играет. А как подключить люстру на два выключателя? Намного ли усложниться задача?

Двухконтурная люстра — схема подключения

Для более рационального расходования электроэнергии в квартирах очень часто используются светильники с двумя, а то и более, контурами. По сути, это то же самое, как подключить два выключателя на две лампочки. Схема может быть такой: одна клавиша выключателя зажигает две лампы в люстре из пяти, оставшиеся лампы включает вторая клавиша. Схема не сложная, но, тем не менее, позволяет использовать сразу три варианта освещения в комнате:

  • слабый свет – первая клавиша — две лампы;
  • средний свет – вторая клавиша — три лампы;
  • сильный свет – обе клавиши — все пять ламп.

Как правильно подключить выключатель с двумя клавишами, показано на схеме. Нулевой провод прямо из разветвительной коробки разводится по светильникам. Разводка «нуля» по отдельным лампам, как правило, выполнена уже на заводе-производителе осветительных приборов, и электрик лишь подключает «ноль» к клемме чёрного или синего цвета.

«Фаза» же направляется на двойной выключатель, от которого приходят два провода: для первого и второго контуров.

Замена двухклавишного выключателя двумя одноклавишными

При необходимости один двойной выключатель можно спокойно заменить двумя одиночными. Единственное, что для этого понадобится – это короткая перемычка между принимающими клеммами.

Как подключить два выключателя на две лампочки, схема показана на рисунке. На ней видно как просто, без особых хитростей двухклавишный выключатель заменяется двумя одноклавишными.

Такая схема может быть оправдана не только отсутствием двухклавишного выключателя в хозяйстве. Иногда освещение, скажем, стоянки для машины на даче неплохо сделать управляемым из разных точек: от выходной двери домика и от устройства, смонтированного на столбе ворот.

И тут мы плавно переходим к следующей теме. Точно так же, как подключить два выключателя на две лампочки, но гораздо практичнее, можно воспользоваться проходными выключателями.

Что такое проходной выключатель?

Что же это за устройства и где они применяются? Кроме рассмотренного варианта, как подключить два выключателя на две лампочки, есть возможность получше: при помощи двух выключателей, расположенных в разных точках, управлять одним осветительным прибором.

Устройство стандартных бытовых выключателей, как правило, однотипно. Имеются два контакта – неподвижный, закрепленный на корпусе устройства и подвижный, смонтированный на коромысле. Коромысло изменяет своё положение под действием клавиши. Прибор соответственно имеет два положения «Включено» и «Выключено».

Проходной выключатель (правильнее будет назвать его «переключатель») не имеет положения «Выключено». Как видно из рисунка, он имеет положения:

  • включена 1 линия;
  • включена 2 линия.

Для чего используются проходные выключатели

Один вариант использования проходных выключателей тот же, что и рассмотренный ранее: лампа или прожектор, освещающий автостоянку частного домовладения. Использование проходных устройств позволит включить освещение площадки из одной точки, скажем из коридора садового домика, а выключить – из другой. Например, перед самым отъездом выключателем, смонтированным на входной калитке. Причём порядок включения-выключения может быть абсолютно любым.

Второй вариант – длинный, лишённый естественного освещения, коридор. Свет включается в его начале, а выключается в конце или наоборот. Удобно? Безусловно. Так что перед тем как подключить два выключателя на две лампочки, стоит хорошенько подумать, не заменить ли эту схему на вариант с проходными выключателями.

Схема освещения коридора с использованием двух проходных выключателей

Внешне проходные выключатели почти ничем не отличаются от обычных. Только на обратной стороне вместо двух имеются три клеммы:

  • фаза;
  • L № 1;
  • L № 2;

Как подключить светильник на два выключателя правильно, показано на схеме.

«Ноль» на светильник поступает по синему проводу. Фаза – по красному. Из рисунка хорошо видно, что питание на лампу поступит только в том случае, если оба переключателя будут находиться в одинаковых положениях. Изменение положения клавиши на любом из устройств повлечёт разрыв цепи и прекращение питания осветительного прибора. Ну, а после того как свет выключен, щелчок любым из выключателей снова замкнёт цепь, и наш коридор опять осветится.

На лестничных клетках, в длинных коридорах или туннелях вместо дорогостоящих инфракрасных датчиков можно просто подключить два проходных выключателя.

Меры безопасности при установке

Вот набор некоторых стандартных правил, позволяющих избежать неприятностей при монтаже осветительных приборов:

  1. Выключатель нельзя устанавливать на «ноль», им всегда должна разрываться «фаза». Только в этом случае выключатель в положении «выкл.» позволяет производить любые ремонтные работы со светильником, вплоть до его замены, не обесточивая весь дом.
  2. При выполнении соединения проводов в разветвительной коробке «вскрутку» ни в коем случае нельзя соединять между собой алюминиевые и медные провода. Металлы с разными потенциалами образуют гальваническую пару, контакт со временем ослабнет, начнёт «искрить». Иногда это приводит к пожарам.
  3. Перед началом работ стоит запастись пробником для определения фазного провода и, на всякий случай, толстыми резиновыми перчатками.
  4. Не стоит заклеивать открытую проводку (хоть в двойной изоляции, хоть в тройной, безразлично) бумажными обоями, другими горючими отделочными материалами.
  5. Не стоит пользоваться б/у проводкой. Неизвестно, каким нагрузкам подвергалась она в прошлом, а проверить состояние каждой жилы внутри оплётки на всём протяжении невозможно.

Советы профессионалов

Для того чтобы не путаться при монтаже электропроводки, лучше пробрести провода с разным цветом жил. Фазу, как правило, подключают к белому или красному проводу, ноль – к синему или чёрному, для заземления же используют жёлтый, зелёный или жёлто-зелёный цвет.

При прокладке проводки под слоем штукатурки стоит сохранить схему расположения проводов. Это может понадобиться в будущем. Самый простой способ – сфотографировать ещё не замурованную проводку, нанеся прямо на стену мелом или маркером расстояния от стен, потолка, углов, оконных проёмов, других ориентиров.

Расчёты сечения провода не стоит производить по минимуму, лучше дать некоторый запас. Тогда не будет болеть голова при покупке новой большой плазменной панели или установке на кухне посудомоечной машины, а на даче при необходимости можно будет спокойно подключать в сеть бытовой сварочный аппарат или электропилу.

Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

При прокладке проводки в доме или квартире часто возникает ситуация, когда необходимо организовать управление освещением из нескольких мест. Для таких целей применяется проходной выключатель, имеющий ряд отличительных особенностей.

Ниже рассмотрим, в чем его конструктивные особенности, и где можно устанавливать. Отдельное внимание уделим особенностям монтажа защиты на такие устройства, схемам подключения и критериям выбора.

Также затронем тему создания проходных выключателей своими руками, ошибки новичков и особенности соединения сенсорных девайсов.

СОДЕРЖАНИЕ:

Что такое проходной выключатель

Проходной выключатель — устройство, предназначенное для включения одного источника освещения из разных точек квартиры. Электрики называют такой девайс переключателем, ведь это в большей части отражаете его функции. Другие названия — «перекидной», «перекрестный», «маршевый» или «дублирующий».

Главное отличие состоит в наличии большего числа контактов. К примеру, если в обычном устройстве два контактных соединения, в переходном их три. Два из них общие, что обеспечивает включение лампочки с разных мест, к примеру, в начале и конце комнаты.

Конструкция и принцип работы

Внешне проходной выключатель ничем не отличается обычного.

Но все-таки у него есть отличительные черты:

  • на кнопке изображено две стрелки (вверх и вниз), которые находятся друг над дружкой;
  • три контактные группы — один ввод и два вывода;
  • трехжильная коммутация, обеспечивающая перенаправление напряжения между контактными группами.

Для управления одним источником освещения необходимо два проходных выключателя.

Принцип действия, следующий:

  • к каждому переключающему устройство подводится нулевой и фазный провод;
  • перевод клавиши в другое положение приводит к подаче напряжения на лампочку;
  • при отключении любого из двух переключателей цепь питания нарушается, и источник освещения гаснет.

Включение и отключение возможно не только из двух, но и большего числа точек. Для этого необходимо добавить один или более дублирующих переключателя.

Где можно устанавливать

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

  1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
  2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
  3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Преимущества проходных выключателей

Дублирующие выключатели имеют ряд положительных качеств, которые выгодно выделяют их среди обычных устройств.

Плюсы:

  1. Управление одним источником света из разных частей помещения.
  2. Безопасность применения.
  3. Легкость монтажа и настройки.
  4. Небольшая себестоимость и, как следствие, низкая цена.
  5. Экономия электричества.
  6. Надежность в эксплуатации.
  7. Возможность установки своими руками без привлечения мастера.

Недостатки

Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

Выделим основные:

  1. При незнании главных отличий их легко спутать с обычным выключателем.
  2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
  3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
  4. Более высокая цена из-за особенностей конструкции.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html.

Схема подключения

При установке проходного переключателя можно использовать одну из многочисленных схем. Они отличаются по количеству точек и числу переключателей на устройстве. Рассмотрим каждый из вариантов подключения более подробно.

ВАЖНО: применять нужно двух и трехжильный кабеля.

С двух мест

Такая схема подключения хороша при проживании в 2-этажном доме, при наличии большой комнаты или длинного коридора. Как вариант, ее можно задействовать в спальне, когда отключение света планируется сделать возле изголовья кровати.

Принцип прост:

  1. Подключите к светильнику заземляющий и нулевой провод.
  2. Фазу подайте на вход первого проходного переключателя, а со входа другого выключателя провод фаза направьте к светильнику.

Нажатие на любое из устройств приводит к разрыву цепи и отключение выключателя. Аналогичным образом перевод клавиши во второе положение ведет к замыканию цепочки и зажиганию лампы.

Схема подключения проводов через распределительную коробку.

При прокладке провода ориентируйтесь на действующие требования. Провод должен находиться на расстоянии где-то 150 мм от верха. Для укладки используется штроба, монтажные лотки /короба.

Принципиальная схема подключения на примере двух переключателей.

Принцип работы схемы показан ниже.

Читайте также:

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Подключение двух точек через распределительную коробку.

Зачищаем и подводим проводка к коробке, как показано ниже.

Проверяем индикатором куда приходит фаза.

Соединяем нулевой провод от вилки к нулевому проводу светильника.

Подключите коричневый фазовый провод, подходящий к распредкоробке, аналогичным проводом, идущим от вилки (щитка).

Соедините синий и желтый провода от левого переключателя с аналогичными проводами от правого.

Читайте также:

Коричневый провод правого выключателя соедините с аналогичным проводом, который идет на лампочку.

Подключение трех точек

При необходимости может потребоваться включение-отключение лампы с трех разных точек.

В таком случае потребуется два проходных и один перекидной переключатель. Его особенность состоит в наличии двух групп контактов, всего четыре.

Принципиальная схема подключения выглядит так.

Читайте также:

Для сборки такой схемы сделайте следующее:

  1. Подведите нулевой провод к лампочке.
  2. Аналогичное действие выполните и по отношению к заземляющему проводнику.
  3. Фазный провод подведите ко входу первого маршевого выключателя, а ко входу второго подведите незадействованный провод с лампочки.
  4. Пару выходов с 3-контактного девайса заведите на ввод 4-входного перекрестного устройства.
  5. Пару выводов с другого 3-контактного девайса заведите на другую пару контактов перекрестного выключателя.

Схема подключения контактов показана ниже.

Правила монтажа и укладки проводов здесь такие же, как и для другой проводки.

Подключение трех точек через распределительную коробку.

Для этого к коробке нужно подвести или один четырехжильный провод или два двухжильных. Рассмотрим на примере второго варианта.

Синий провод, идущий от коробки, подключается к контакту выключателя со стрелкой, показывающей во внутрь. Затем выходит из контакта со стрелкой, показывающей наружу, и уходит в коробку.

Коричневый провод, который на фото ниже играет роль желтого, прокладывается таким же образом.

Читайте также:

Соединяем эти провода от левого и правого проходных выключателей.

Здесь нужно быть внимательным:

  1. Разомкните желтый провод, соединяющий левый и правый проходные выключатели.
  2. Желтый провод от левого выключателя соедините с коричневым проводом, который подключен к переходному выключателю к контакту со стрелкой во внутрь.
  3. Желтый провод от правого устройства соедините с коричневым проводом, который приходит от перекидного переключателя из контакта со стрелкой, указывающей наружу.
  4. Тоже самое сделайте и с синим проводом, соединяющим левые и правые устройства. Разомкните его. Синий провод от левого переключателя соедините с таким же проводом, идущим от перекидного переключателя со стрелкой, идущей вовнутрь.
  5. Синий провод от правого устройства соедините с синим проводом, который приходит от перекидного (третьего) переключателя от контакта со стрелкой, указывающей наружу.

Схема подключения показана ниже.

Схема на четыре точки

При использовании четырех точек требуется применение комплексной схемы. Здесь применяется не только пара проходных, но и два перекрестных выключателя.

Если в комнате требуется подведение напряжения на две лампочки и более, лучше отдать предпочтение выключателям двухклавишного типа. В этом случае проще управлять освещением.

Схема подключения показана ниже.

Общий алгоритм подключения, следующий:

  1. Со вводной коробки подайте ноль сразу на лампочку.
  2. Фазу с коробки подключите ко входу первого проходного переключателя.
  3. Далее объедините выводы проходного, двух перекрестных переключателей и второго проходного устройства.
  4. Со входа второго маршевого переключателя отправьте фазу на светильник.

Такое схемное решение позволяет управлять светом с помощью любого из установленных устройств.

Читайте также:

Что такое беспроводный звонок, устройство, принцип работы, как выбрать для дома, дачи, квартиры

Схема на пять точек

При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.

В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.

Схема подключения двухклавишного и трехклавишного выключателей

Применение выключателя двухклавишного типа позволяет управлять двумя и более осветительными устройствами. Это возможно, за счет наличия шести контактов в каждом из устройств.

Читайте также:

Общие проводники определяются по стандартному алгоритму, но прозвонка проводится для большего числа проводов.

Особенность схемы с 2-клавишным выключателем в том, что фазный провод подключается к обоим входам первого переключающего устройства. Со входов второго выходят провода на источники освещения.

Если в схеме участвует три и более точек, требуется поставить два переходных выключателя, ведь они выпускаются только одноклавишного типа.

При подключении учитывается следующий принцип:

  1. Первая группа контактов подходит к первому перекрестному устройству, а вторая — к другому.
  2. Выход перекрестников соединяется с последним 2-клавишным маршевым девайсом.

Трехклавишный выключатель подключается по схеме.

Какой лучше использовать кабель

По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

Наиболее популярные варианты:

  1. ВВГнГ-3х1,5.
  2. ШВВП-3х1,5.
  3. ПВСнг-3х1,5.

Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателеях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».

Читайте также:

Критерии выбора

При выборе проходного выключателя нельзя ориентироваться только на цену. Важно понимать, где и как будет установлено устройство.

Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе.

Учтите следующие критерии:

  1. Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
  2. Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п.1).
  3. Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
  4. Количество кнопок: одна или две.
  5. Наличие индикатора — есть или нет.
  6. Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты. Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
  7. Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета. Подбирайте по дизайну комнаты, коридора и т.д.
  8. Количество модулей — один или два.
  9. Число постов — один или два.
  10. С рамкой или без.
  11. Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
  12. Заземление — предусмотрено или нет.
  13. Максимальный ток — от 2 до 100 А.
  14. Серия — более 50 разных вариантов.
  15. Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.

Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.

Можно ли использовать проходной выключатель как обычный

Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

Можно ли из простого выключателя сделать проходной

Теперь рассмотрим обратную ситуацию, когда из обычного выключателя нужно сделать переходной. Для этого потребуется пара простых выключателей с одной или двумя клавишами.

Желательно, чтобы они были выпущены одним заводом-изготовителем и имели идентичные габариты.

Задача в том, чтобы добавить дополнительный контакт в простой выключатель.

Но сразу отметим, что лучше не тратить время на такую переделку, а сразу купить дублирующий переключатель.

Но если все-таки решились, то алгоритм действий такой:

  1. Предварительно проверьте, что конструктивные особенности девайса позволяют поменять клеммы местами.
  2. Снимите клавишу с клипсами.
  3. Демонтируйте электрическую часть.
  4. Один из контактов достаньте из гнезда и разверните на 180 градусов.
  5. Срежьте одну из площадок общей группы.
  6. Соберите девайс и убедитесь, что он работает правильно.
  7. Закройте устройство одной крышкой или оставьте две кнопки, но склейте их друг с другом.

Можно ли сделать своими руками?

Как видно из рассмотренного выше раздела, проходной выключатель можно сделать самостоятельно. Для этого потребуется обычный одно — или двухклавишный выключатель. Алгоритм действий описан выше, поэтому повторяться нет смысла.

Читайте также:

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

  1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
  2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

  • Фаза.
  • Перекидные контакты.
  • Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

  1. Фаза подключается к L.
  2. L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Схема подключения к распределительной коробке

Особый интерес представляет схема подключения дублирующего выключателя в распределительной коробке. Частично мы затрагивали этот вопрос выше.

Разберем подробней.

В нее входит четыре трехжильных провода:

  • с АВ освещения распределительного щитка;
  • на первый переключатель;
  • на второй переключатель;
  • на источник освещения.

При соединении проводов нужно смотреть на цвет. При использовании ВВГ-кабеля применяются следующие маркировки:

  1. Белая — фазный.
  2. Синяя — нулевой.
  3. Желто-зеленая — земляной.

Возможен и второй тип маркировки — белый, коричневый и черный соответственно.

При сборке действуйте следующим образом:

  1. Соедините ноль кабеля вводного АВ и нулевой провод, который идет на лампу в одну точку с помощью ваго-клемм.
  2. Объедините заземляющие жилы (если они предусмотрены).
  3. Подключите желто-зеленый провод к корпусу светильника.
  4. Подключите фазные провода. Для этого фазу со ввода объедините с фазой клеммы первого проходника.
  5. Общий провод второго проходника с помощью отдельного зажима объедините с фазой провода, идущего к осветительному устройству.

После выполнения рассмотренных выше шагов соедините второстепенные (отходящие) жилы с первым и вторым выключателем.

При этом принцип объединения не имеет значения. Даже в случае ошибки в цветовом обозначении схема будет работать правильно. После этого можно подать напряжение и проверить исправность схемы.

При использовании такого подключения запомните несколько моментов:

  1. Убедитесь, что фаза приходит на общий провод 1-го выключателя.
  2. Этот же фазный провод должен уйти с общего провода 2-го выключающего устройства в сторону лампы.
  3. Два других проводника объединяются друг с другом в распределительной коробке.
  4. Нулевой и земельный провод подаются напрямую на лампы.

Итоги

Проходной выключатель — полезный девайс, который делает управление освещением более комфортным и позволяет экономить электричество в доме или квартире. Главное четко понимать его принцип действия, правильно подойти к выбору и учитывать ряд особенностей при подключении.

5 типов настенных электрических выключателей и их выбор

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Клэр Коэн

Настенные выключатели — это основные электрические устройства, управляющие осветительными приборами, некоторыми бытовыми приборами и другими устройствами в доме. Большинство распространенных типов переключателей бывают разных стилей, таких как тумблер, качелька, ползунок или кнопка. Стиль обычно не влияет на функцию переключателя и электрическую проводку, хотя может запутать процесс выбора. Но сведение вариантов к самым основным типам облегчает выбор правильного коммутатора для ваших нужд. Ниже вы узнаете о пяти основных типах настенных выключателей и о том, как выбрать тот, который соответствует вашим конкретным потребностям.

Смотреть сейчас: объяснение 5 основных типов электрических выключателей

Это пять наиболее распространенных настенных выключателей, которые вы используете дома и в других местах.

  • 01 из 05

    Однополюсный переключатель

    Ель / Клэр Коэн

    • Подходит для: Управление осветительным прибором, прибором или розеткой с одной стены.

    Однополюсный переключатель — это рабочая лошадка общего назначения среди переключателей, и его легко идентифицировать, поскольку он обычно имеет маркировку ВКЛ/ВЫКЛ, выбитую на лицевой стороне переключателя. (Хотя на кулисных переключателях маркировка ВКЛ/ВЫКЛ может отсутствовать.)

    При внимательном рассмотрении вы заметите, что новый однополюсный переключатель имеет две винтовые клеммы латунного цвета, прикрепленные к корпусу переключателя, а также зеленый винт, соединенный с металлической планкой. При обычном использовании этот тип переключателя используется для управления протеканием тока через «горячие» провода в цепи (обычно черные провода). Каждая из винтовых клемм латунного цвета прикреплена к горячему проводу, и, как правило, соединение с нейтральным проводом вообще отсутствует. Заземляющий провод цепи (обычно оголенный медный провод) подсоединяется к зеленому заземляющему винту на переключателе.

    Наконечник

    Как правило, нейтральные (обычно белые) провода к выключателям не подключаются. Если в коробке присутствуют две нейтрали, эти провода обычно соединяются так, чтобы они проходили через коробку, не касаясь переключателя. Или вы можете увидеть одиночный нейтральный провод, проходящий через коробку. Однако иногда вы можете увидеть белый провод, прикрепленный к выключателю, и это когда он работает как горячий провод. В этом случае белый провод должен быть обмотан черной лентой рядом с клеммой выключателя, чтобы указать, что провод работает как провод под напряжением, а не как нейтральный провод.

  • 02 из 05

    Двухполюсный выключатель

    Ель / Клэр Коэн

    • Подходит для: Управление 240-вольтовым прибором или прибором с одной стены.

    Двухполюсный переключатель обычно используется в промышленности, но его можно найти в некоторых домашних системах электропроводки, где он обычно используется для управления 240-вольтовыми приборами, такими как электрическая печь или кондиционер, электрический водонагреватель или обогреватель. банный обогреватель. По сравнению с однополюсными выключателями двухполюсные выключатели встречаются в доме гораздо реже — возможно, у вас их вообще не будет, если у вас нет приборов, для которых они требуются.

    Поскольку цепи на 240 вольт работают с двумя отдельными «горячими» проводами, эти выключатели имеют четыре винтовых клеммы латунного цвета, что позволяет управлять обоими горячими проводами в цепи — входящие провода крепятся к одному набору винтов, исходящие горячие провода прикреплен к другому набору винтов. Эти выключатели обычно рассчитаны на 30 или 40 ампер, а не на 15 или 20 ампер для стандартных однополюсных настенных выключателей.

    Двухполюсные выключатели также имеют зеленый заземляющий винт для подключения заземляющего провода цепи.

  • 03 из 05

    Трехпозиционный переключатель

    Ель / Клэр Коэн

    • Подходит для: Управление светильником с двух разных точек на стене в комнате.

    Трехпозиционные выключатели используются парами и обычно находятся на обоих концах лестницы, в гаражах или подвалах с двумя входами, в коридорах и других местах, где два отдельных настенных выключателя управляют одним светильником или прибором.

    Трехпозиционный переключатель имеет три клеммных винта. В зависимости от того, где переключатель находится в конфигурации цепи, самая темная винтовая клемма, помеченная «COM» для общего, подключается либо к проводу горячей цепи, идущему от источника питания, либо к проводу, идущему дальше к осветительному прибору. Оставшаяся пара винтовых клемм подключена к «путеводным» проводам, которые соединяют два трехпозиционных переключателя вместе.

    Трехпозиционный переключатель также имеет зеленый заземляющий винт, к которому прикреплен заземляющий провод цепи из оголенной меди.

  • 04 из 05

    Четырехпозиционный переключатель

    Ель / Клэр Коэн

    • Подходит для: Управление светильником, розеткой или прибором с трех или более разных точек на стене.

    Хотя четырехпозиционные выключатели не используются обычно, их иногда можно найти в длинных коридорах и в очень больших комнатах, имеющих более двух входов. Четырехпозиционный переключатель используется между двумя трехпозиционными переключателями для обеспечения управления розеткой или осветительным прибором из нескольких мест. Если вы хотите управлять из более чем трех мест, например из пяти, вам все равно следует использовать два трехпозиционных переключателя (по одному на каждом конце) и три четырехпозиционных переключателя между двумя трехпозиционными переключателями.

    Четырехпозиционный переключатель имеет четыре клеммы плюс клемму заземления. Две из четырех клемм обычно медного цвета, а две другие темные. Здесь нет терминала COM или «общий», как на трехпозиционном переключателе. Четырехпозиционный переключатель функционирует как коммутационное устройство для дорожных проводов между трехпозиционными переключателями.

    Предупреждение

    Будьте предельно осторожны при замене четырехпозиционного переключателя. В зависимости от производителя есть две уникальные компоновки клемм. Один ВХОД сверху и ВЫХОД снизу, а другой ВХОД слева и ВЫХОД справа.

  • 05 из 05

    Smart Switch

    IGphotography / Getty Images

    • Подходит для: Автоматическое или дистанционное управление осветительными приборами или приборами.

    Термин «умный выключатель» относится к настенному выключателю нового типа с внутренней схемой, которая позволяет управлять осветительными приборами или приборами одним из нескольких нетрадиционных способов, например, с помощью голосового помощника (например, Alexa) или с помощью интернет-приложения. Многие современные интеллектуальные выключатели, например, могут позволить вам проверять свет и включать или выключать его с помощью приложения для смартфона из любого места, где есть подключение к Интернету. Или их можно запрограммировать на автоматическое включение или выключение света или приборов по вашему выбору.

    В то время как интеллектуальные выключатели обычно просто меняются местами в том же месте, где находится стандартный настенный выключатель, для большинства из них требуется соединение с нейтральным проводом, поскольку для их работы необходим небольшой ток. Таким образом, возможно, вам потребуется модернизация схемы, чтобы использовать эти переключатели.

    Другие интеллектуальные коммутаторы не требуют нейтрального подключения и вместо этого подключаются к Интернету по беспроводной сети через концентратор. Обязательно купите интеллектуальный переключатель, совместимый с вашим концентратором или системой голосовой автоматизации, а также освещение, которым вам нужно управлять.

Выбор настенного выключателя

Выбор правильного настенного выключателя зависит от того, как светильник или прибор управляется в электрической цепи, от типа управляемой цепи и от желаемой степени автоматизации или удаленного управления.

Стандартные однополюсные, трехпозиционные и четырехпозиционные выключатели предназначены для стандартных бытовых цепей на 120 вольт, и ваш выбор будет зависеть от того, хотите ли вы управлять светильником с одного, двух, трех или более мест на стене. .

Двухполюсные выключатели — это специальные устройства, которые используются только тогда, когда вам нужно управлять 240-вольтовыми цепями, обеспечивающими питание основных бытовых приборов.

Наконец, интеллектуальный коммутатор можно использовать там, где вам нужна гибкость автоматизации работы коммутатора или устройства или удаленного управления ими через Интернет.

4 Интеллектуальные выключатели, которые работают с вашими интеллектуальными лампочками

Многие эксперты рекомендуют интеллектуальные выключатели, а не интеллектуальные лампочки, потому что они проще в использовании. Тем не менее, без умных ламп вы не получите потрясающих преимуществ изменения цвета или белого света.

Вы можете спорить о плюсах и минусах умных выключателей и умных лампочек (что я и сделал здесь), но я не хочу выбирать одно или другое. Я хочу лучшего от обоих. Я хочу иметь возможность сочетать крутые эффекты смарт-лампочки, меняющие цвет, с удобством и удобством использования смарт-выключателей.

Можно ли это сделать? Конечно! Вот как.


Содержимое


Что делает умный выключатель идеальным для управления умными лампочками?

1. Умная лампочка должна иметь постоянную мощность

Стандартный выключатель и большинство умных выключателей отключают питание светильника, когда вы выключаете выключатель. Это проблема, если к прибору подключено интеллектуальное освещение. Без питания умный свет не может управляться вашим умным домом. Они фактически стали бы тупыми огнями, пока вы не включили бы выключатель снова.

Чтобы интеллектуальный выключатель был совместим с интеллектуальным источником света, он должен обеспечивать постоянное питание светильника. Для каждого из продуктов, перечисленных ниже, есть способ сделать это.

2. Существующий выключатель не должен вызывать путаницы

«Аксессуары» (см. ниже) интеллектуальные переключатели фактически не заменяют старый ручной настенный выключатель. В этих случаях старый переключатель может стать помехой, если кто-то, кто не знает ничего лучше, выключит его. Должен быть способ закрыть или отключить старый переключатель, чтобы эти аксессуары работали хорошо.

3. Минимальная задержка между нажатием выключателя и включением света

Для многих систем автоматизации небольшая задержка не является проблемой. Например, если я попрошу Алексу открыть дверь моего гаража, пройдет около 2 секунд, прежде чем дверь гаража начнет открываться, и эта задержка меня не беспокоит.

Однако, когда речь идет об автоматизации освещения, важно, чтобы свет включался как можно быстрее. Мы привыкли к почти мгновенному включению/выключению традиционного освещения. Меньшее не будет считаться адекватным решением. Никто не хочет войти в темную комнату, нажать на выключатель и стоять там две секунды вслепую.

4. (Необязательно) Интеллектуальный переключатель должен иметь возможность выбирать цвет

Я обнаружил, что обычно использую настенные выключатели только для быстрого включения/выключения и использую голосовое управление для настройки различных цветов или сцен. Тем не менее, дополнительная функциональность всегда приветствуется, если ее можно сделать без ущерба для удобства использования или эстетики.


Ужасные решения

Пару лет назад не было достойных коммерческих решений для использования выключателей с умными лампочками. Если бы у вас были некоторые знания в области электрики и серьезный дух самоделки, вы могли бы найти достойное решение. Однако большинство людей с умными лампочками вернулись к простым низкотехнологичным решениям, таким как всегда модная крышка выключателя:

или строгий стикер:

Это больше не нужно, так что не будь тем парнем .


Дополнительные интеллектуальные переключатели

Эти интеллектуальные переключатели не требуют проводки. Считайте эти устройства модификацией, которая работает с вашим существующим коммутатором, а не заменяет его.


Диммерный переключатель Philips Hue

Одним из самых популярных вариантов интеграции интеллектуального освещения с интеллектуальными переключателями является диммерный переключатель Philips Hue. Он может подключаться к любому источнику света Zigbee 3.0 и управлять им, но для получения полной функциональности (см. Управление сценой ниже) вам необходимо подключить его к концентратору Hue. Это работает очень хорошо. Его время отклика быстрое, а настройка почти надежна.

Переключатель диммера имеет 4 кнопки (вкл., выкл., затемнение вверх, затемнение вниз), но имеет немного больше функций, чем кажется на первый взгляд. Вы можете использовать Philips Hue приложение для настройки до 5 предварительно запрограммированных сцен для вашего освещения. Нажмите кнопку включения диммера, чтобы включить освещение в соответствии с настройками по умолчанию. Продолжайте нажимать кнопку для циклического просмотра каждой из сцен.

По сути, это пульт дистанционного управления для ваших лампочек Philips Hue. Но он поставляется в форме, которая легко крепится к стене, что придает ему внешний вид стационарно установленного настенного выключателя.

Пульт удерживается магнитами и легко снимается

Это особенно удобно в местах, где у вас, возможно, нет лучшее место для переключения. Вы можете добавить один из них именно в то место, где он необходимо с нулевыми инструментами. Это так же просто, как приклеить его к стене. Будь осторожен хотя потому что он действительно прилипает. Если вам нужно переместить его, вы можете оторвать кусок настенного покрытия.

Вы также можете использовать его для добавления переключателя там, где вы его еще не установили. Имеется. Просто подключите умную лампочку к лампе, соедините диммер Hue с лампочку, затем поместите диммерный переключатель Hue в любое место.

Однако, если у вас есть выключатель для освещения вы контролируете, есть небольшая проблема. Диммер ничего не делает чтобы отключить существующий переключатель, чтобы кто-то, кто не знал ничего лучше, все еще мог легко отключить питание умных лампочек.

Есть несколько трудолюбивых людей, которые создали накладки адаптера, которые позволяют устанавливать переключатели Philips Hue поверх этих проблемных существующих переключателей. Они позволяют существующему переключателю оставаться нетронутым, одновременно скрывая его (путем размещения диммера Hue поверх него), чтобы никто не мог его использовать.

Выглядят неплохо, но я не большой их поклонник. Я думаю, что переключатели Philips Hue несколько уродливы для начала, и эта пластина заставляет их торчать из стены, чтобы они были еще более заметными.

В конечном счете, функциональность — это почти все, что я хочу от умного переключателя, который работает с умными лампочками, но тусклый внешний вид делает мое общее мнение о диммере прохладным. Если вы похожи на меня и предпочитаете более цельный, традиционный вид, обратите внимание на диммер Lutron Aurora ниже.


Lutron Aurora

Lutron Aurora — это продукт «Друзья Hue», поэтому вам нужно быть пользователем Philips Hue, чтобы максимально использовать его. Как и большинство продуктов Lutron, он хорошо сделан и очень надежен. Кроме того, он решает две наиболее распространенные проблемы, с которыми люди сталкиваются с умными лампочками, не жертвуя при этом удобством использования. Я думаю, что Лутрон действительно выбил его из парка с этим.

Установка очень проста. Вам не нужно делать никакой проводки. Вам даже не нужно снимать крышку переключателя. Aurora просто крепится к тумблеру существующего тумблера с помощью отвертки.

Lutron Aurora установлен на стандартный выключатель

Кроме того, если вы когда-нибудь захотите снять диммер Aurora, вам не придется возиться с электричеством. Вы просто ослабляете винт, и он сразу снимается. Это путь для арендаторов.

После установки на выключатель он блокирует выключатель во включенном положении, поэтому вам больше не нужно беспокоиться о том, что кто-то отключит питание вашего умного освещения (проблема № 1). А поскольку он устанавливается поверх существующего переключателя, вам не нужно решать проблему дополнительного переключателя (проблема № 2: см. Диммерный переключатель Philips Hue выше).

Вы можете нажать кнопку, чтобы включить/выключить управление или включить ручка управления диммером. Вы также можете установить сцену или цвет по умолчанию в Приложение Hue, когда вы нажимаете кнопку «вкл». Однако вы ограничены только одна сцена или цвет, поэтому у него не так много функций, как у Hue. диммер.

Может быть сконфигурирован для прямого подключения к светильникам или к центр Philips Hue. Мне потребовалось около минуты, чтобы подключить мой к концентратору Hue. с помощью приложения Hue.

ПРИМЕЧАНИЕ. На момент написания этой статьи единственным совместимым мостом является Мост Хюэ. Однако он работает с использованием Zigbee 3.0, поэтому он должен иметь возможность подключения напрямую к любому сертифицированному светильнику Zigbee 3.0.

Превосходное время отклика. Когда вы нажимаете кнопку Aurora кнопку, свет загорается почти мгновенно. Действие затемнения такое же. Его такой гладкий и отзывчивый, он, вероятно, мог бы обмануть кого-то, думая, что это аналоговый диммер.

Мне очень нравится, что выглядит и работает как стандартная ручка переключатель диммера стиля. Таким образом, у гостей или другой семьи не будет никаких вопросов. о том, как его использовать.

Это немного дороже, чем диммер Hue, но я предпочитаю чистый внешний вид Aurora переключателю Hue настолько, что я думаю, что дополнительные расходы того стоят.


Встроенные интеллектуальные переключатели

Эти интеллектуальные переключатели заменяют старые ручные переключатели. Поэтому сразу решается проблема «остаточного» выключателя. Однако установка потребует работы с электропроводкой.


Inovelli Red Series

Интеллектуальные коммутаторы Inovelli Red Series имеют возможность отключить реле, которое управляет питанием светильника. Это позволяет постоянная мощность, чтобы пройти через выключатель к светильнику, чтобы умный лампочки, установленные в светильнике, никогда не теряют мощность. Это особенность, которая делает Inovelli Red уникален и является идеальным выбором для управления умными лампочками с умный переключатель.

Когда вы нажимаете кнопку включения/выключения с включенной этой опцией, вместо прямого включения питания ламп на концентратор может быть отправлено сообщение для включения/выключения умных ламп.

ПРИМЕЧАНИЕ. Коммутаторы Inovelli представляют собой интеллектуальные коммутаторы Z-Wave. Им требуется концентратор, совместимый с Z-Wave, для умной автоматизации (я использую SmartThings). Диммер работает без нейтрали.

Как только вы подключите свой коммутатор к концентратору, истинная мощь этих коммутаторов может быть раскрыта. Несколько нажатий (вверх или вниз) можно использовать в качестве триггера для различных автоматизаций (посмотрите, что еще они могут делать).

Например, у меня есть верхний свет и две ночники в моей спальне. Одно касание вверх/вниз включает/выключает верхний свет. Два нажатия вверх/вниз включает/выключает все три индикатора.

Кроме того, при использовании автоматики вы не ограничены управлять только освещением. Вы ограничены только тем, что может сделать ваш концентратор.

Мне нравятся диммеры Inovelli Red, но есть одна проблема, которая мешает мне использовать «Полный Inovelli» для моего умного освещения.

Любому переключателю, использующему двойное или тройное нажатие, потребуется небольшая задержка. Например, если вы нажмете на манипулятор, чтобы включить свет, он не сможет отправить сообщение «включено» в тот момент, когда вы нажмете на переключатель. Вместо этого он должен подождать долю секунды, чтобы убедиться, что вы не пытаетесь сделать двойное (или тройное и т. д.) касание.

Результатом этого является неизбежная встроенная задержка примерно в полсекунды. Я знаю, что это немного, но этого определенно достаточно, чтобы быть заметным и, на мой взгляд, ухудшить пользовательский опыт.

Скорость отклика вашего переключателя также будет зависеть от вашего концентратора и источников света, которыми вы хотите управлять. Каждый шаг в коммуникационной цепочке приводит к потенциальной задержке/сбою.

С моим хабом SmartThings v3 (который основан на облаке) автоматизация обычно имеет задержку в 1-2 секунды. Возможно, лучше использовать локальный центр, такой как Home Assistant или Hubitat, чтобы избежать задержек, вызванных облачной связью.

Выключатели Inovelli также могут подключаться напрямую к лампам Z-Wave с помощью ассоциации Z-Wave. Я пытался использовать ассоциацию Z-Wave для прямого управления лампами Illumin (также произведенными Inovelli), но пока результат меня разочаровывает.

Я думал, что, связавшись напрямую с лампочками, я смогу устранить любую задержку, вызванную хабом. Я заставил его работать, но это было ненадежно. Иногда я нажимал на весло, и это срабатывало. В другой раз ничего бы не случилось.

Честно говоря, я не связывался с Inovelli по поводу моей проблемы. И лампы Illumin, и переключатели были доступны всего пару месяцев, поэтому, возможно, еще есть некоторые ошибки, которые необходимо устранить. У Inovelli репутация отличной службы поддержки клиентов, поэтому я надеюсь, что проблемы с надежностью, с которыми я сталкиваюсь, будут решены в будущем обновлении прошивки.

Выключатели Inovelli Red — самые мощные интеллектуальные переключатели, которые я нашел (с точки зрения домашней автоматизации). Однако им не хватает феноменального времени отклика решений Philips Hue, которое так важно для приложений освещения. Я не знаю… может быть, я просто веду себя как избалованный ребенок, и мне стоит научиться жить с полусекундной задержкой? Что вы думаете?


Контроллер RGBGenie

Это элегантное устройство представляет собой интеллектуальный контроллер освещения, который устанавливается вместо стандартного настенного выключателя. Это единственный интеллектуальный переключатель, который я нашел, который имеет полное управление цветом RGBW на переключателе.

Контроллер обеспечивает непрерывную подачу питания на осветительную арматуру (требуется нейтраль), чтобы интеллектуальная лампочка могла оставаться включенной независимо от того, включено освещение или нет. В отличие от коммутаторов Inovelli, сквозная функция не является дополнительной, поэтому она может только можно использовать с умным освещением.

Контроллеры RGBGenie доступны для беспроводных протоколов Zigbee или Z-Wave. Я использую концентратор Philips Hue для многих своих умных лампочек, поэтому решил использовать Zigbee для своей.

Сенсорная панель покрыта кнопками и прикольного цвета звенеть. Я никогда не видел ничего подобного на коммутаторе. Конечно, я никогда не видел переключатель, который был разработан для управления цветом раньше.

Кнопки интуитивно понятны, так что даже если вы никогда не видели или использовали его раньше, вы не будете бесцельно возиться, пытаясь сделать это работает.

С одной стороны, он выглядит модно и современно, и все его функции интересны, но, с другой стороны, меня беспокоит удобство использования.

Я привык входить в комнату или выходить из нее и слепо щелкать выключателем. Весь процесс выполняется без раздумий. Мне даже не нужно смотреть на переключатель. С сенсорной панелью (у которой много кнопок) мне приходится останавливаться, смотреть и осторожно нажимать нужную кнопку (подробнее читайте в моем полном обзоре).

В любом случае, он позволяет выбирать сцены и цвета прямо с настенного выключателя, что должно дать вам больше гибкости, чем голосовое управление, и менее громоздко, чем необходимость открывать приложение.


Заключительные мысли

При домашнем освещении лучше сначала сосредоточиться на основах. Интеллектуальный коммутатор должен быть отзывчивым, простым в использовании (для всех) и хорошо выглядеть. Как только эти три параметра будут на месте, , затем , мы можем сходить с ума с дополнительными функциями домашней автоматизации.

Диммерный переключатель Phillips Hue — это относительно недорогое решение с достаточной функциональностью, если вы используете лампы Philips Hue (лампы, совместимые с Hue). Диммер может быть установлен в любом месте и позволяет переключаться между пятью сценами.

Диммер Lutron Aurora имеет самые основные функции (вкл./выкл., затемнение) переключателей, которые я нашел, но он абсолютно соответствует основам. Его очень просто установить, и его использование надежно, потому что он выглядит и работает как стандартный диммер. Главный недостаток заключается в том, что он ограничен лампами Zigbee 3.0 (Philips Hue).

По функциональности и гибкости коммутаторы Inovelli Red трудно превзойти. Хотя они являются переключателями Z-Wave, они могут подключаться к любому интеллектуальному источнику света через совместимый концентратор.

Переключатели RGBGenie оснащены функциями подсветки. Они дают вам полный контроль RGBW, а также возможность выбора группы или сцены.


Я делаю все возможное, чтобы быть в курсе последних продуктов, но это одна из областей, где постоянно появляются новые возможности. Если вы знаете о лучших продуктах или методах использования умных выключателей с умными лампочками, сообщите мне об этом в комментариях ниже. Спасибо за чтение!

Как заменить выключатель света

Обновлено: 13 сентября 2021 г.

Домашнее обслуживание для чайников

Изучите книгу Купить на Amazon

Не ждите часами следующего освободившегося электрика — заменить выключатель света довольно просто. Большинство современных переключателей имеют винтовые клеммы с каждой стороны с отверстиями сзади для ввода конца провода. Вы можете легко ослабить винты на боковой стороне устройства с помощью стандартной отвертки (вращая против часовой стрелки), но вам может показаться сложным извлечь провода из задней части устройства.

Чтобы удалить эти провода, вставьте лезвие небольшой отвертки в прорезь под отверстием, в которое вставляется провод, и надавите на него, когда вы вытащите провод. Вдавив лезвие отвертки в паз, вы освободите зажим на вставленном проводе. Вот некоторые описания каждого провода и куда они идут:

  • Белый (нейтральный) провод подключается к серебряному винту, либо вы вставляете его в отверстие для заднего провода на той же стороне устройства, что и серебряный винт.

  • Черный (горячий) провод идет к латунному винту или в отверстие в задней части устройства с той же стороны, что и латунный винт. Этот провод иногда красный.

  • Зеленый или неизолированный медный (заземляющий) провод, если он есть в устройстве, подсоединяется к зеленой винтовой клемме на переключателе или к распределительной коробке.

Хотя штекерные разъемы могут быть более удобными, они менее надежны, чем разъемы с винтовыми клеммами, поэтому не используйте их!

Замена однополюсных выключателей света

Если на корпусе выключателя есть тиснение «Вкл.» и «Выкл.», и это единственный переключатель, который управляет освещением или розетками, это однополюсный переключатель. Чтобы заменить такой переключатель, выполните следующие действия.
  1. Отключите питание выключателя на главном автоматическом выключателе или на панели предохранителей.

  2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

  3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

    К выключателю будут присоединены два или три провода: входящий горячий провод черного цвета; обратный провод, несущий нагрузку к светильнику, может быть черного, красного или любого другого цвета, кроме зеленого; а иногда и заземляющий провод зеленого цвета или из оголенной меди. В коробке могут быть и другие провода, но вы имеете дело только с теми, которые подключены непосредственно к выключателю.

    Вы можете найти белый провод с черной лентой, подключенный к выключателю. Эта лента указывает на то, что белый провод используется как черный или цветной провод в ножке переключателя, поэтому он не является нейтральным.

  4. Сравните ваш новый переключатель с тем, который вы заменяете, чтобы найти соответствующие места для электрических винтовых разъемов.

    Поскольку питание отключено, вы можете легко подобрать разъемы: вместо того, чтобы отсоединять все провода сразу и, возможно, запутаться, отвинчивайте и подключайте по одному проводу за раз.

  5. Подсоедините первый отвинченный провод к винту того же цвета на новом переключателе, что и на старом; сделать то же самое со вторым.

    Чтобы подключить провод к клемме, снимите около 1/2 дюйма изоляции с помощью инструмента для зачистки проводов и скрутите конец в петлю по часовой стрелке с помощью длинногубцев. Петля должна охватывать винт клеммы не менее чем на две трети, но не более чем на три четверти. Закрепите провод вокруг винта по часовой стрелке, чтобы, когда вы затягиваете винт отверткой, усилие затягивания винта по часовой стрелке заставляло петлю плотнее оборачиваться вокруг винта.

  6. Аккуратно вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

  7. Прикрутите пластину переключателя и включите питание.

Замена трехпозиционных выключателей света

Трехпозиционный переключатель удобен для управления светом из двух мест, например, вверху и внизу лестницы. Если слова «Вкл.» и «Выкл.» не выбиты на выключателе и это один из двух выключателей, управляющих одним источником света или розеткой, у вас трехпозиционный переключатель. Похоже, это должно называться двусторонним переключателем, верно? Название связано с тем, что эти переключатели имеют три клеммных винта.

Чтобы заменить трехпозиционный переключатель, выполните следующие действия:

  1. Отключите питание выключателя на панели цепи или предохранителя.

  2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

  3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

    Трехпозиционный переключатель имеет как минимум три провода, а возможно и четыре, в зависимости от того, есть ли у него провод заземления. Два провода прикрепляются к латунным винтовым клеммам, которые обычно находятся в верхней части переключателя, а дополнительный провод присоединяется к темной (не зеленой) винтовой клемме, которая обычно находится в нижней части переключателя. Отметьте этот третий провод куском ленты и отметьте провод на той же стороне переключателя прямо над ним куском ленты другого цвета.

    У нового переключателя электрические винтовые разъемы могут быть немного в другом месте, чем у переключателя, который вы заменяете. Большинство переключателей имеют пару клемм на противоположных сторонах верхней части переключателя и одну клемму внизу.

  4. Снимите провода с выключателя.

  5. Подсоедините маркированные провода к соответствующим клеммам нового коммутатора.

    В качестве альтернативы вы можете перебрасывать по одному проводу со старого коммутатора на новый коммутатор.

  6. Если у существующего переключателя есть зеленый провод заземления, подсоедините провод к зеленой винтовой клемме нового переключателя или к распределительной коробке.

  7. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

  8. Прикрутите пластину переключателя и включите питание.

Замена четырехпозиционных выключателей света

Если на корпусе переключателя нет выбитых слов «Вкл.» и «Выкл.», и он является центральным из трех переключателей, управляющих одним источником света или розеткой, это четырехпозиционный переключатель. Чтобы заменить четырехпозиционный переключатель, выполните следующие действия.
  1. Отключите питание выключателя на плате или блоке предохранителей.

  2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

  3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

    Этот переключатель имеет не менее четырех винтовых клемм. У него также может быть пятая клемма заземления (зеленая).

  4. Отметьте расположение четырех проводов лентой, чтобы можно было заменить их на новом выключателе; затем отсоедините провода от переключателя.

    В качестве альтернативы вы можете перебрасывать по одному проводу со старого коммутатора на новый коммутатор.

  5. Подсоедините провода к соответствующим клеммам нового переключателя.

    Если у существующего переключателя есть зеленый провод заземления, подсоедините его к зеленой клемме нового переключателя или к распределительной коробке.

  6. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

  7. Прикрутите пластину переключателя и включите питание.

Замена выключателей на диммер

Замена стандартного однополюсного или трехпозиционного выключателя диммерным выключателем ничем не отличается от замены стандартного выключателя. Помните: диммерные выключатели не работают с большинством люминесцентных светильников, а для низковольтного освещения требуются специальные низковольтные диммеры.

Проверьте характеристики приобретаемого вами диммера. Большинство диммерных выключателей рассчитаны на мощность 600 Вт. Подсчитайте количество лампочек, которыми управляет выключатель, и сложите максимальную мощность лампы, разрешенную для светильника. Например, если переключатель управляет светильником, вмещающим до двух 100-ваттных ламп (всего 200 ватт), диммер на 600 ватт не будет иметь проблем, но цепочка из семи встроенных ламп может перегрузить диммер.

Чтобы заменить стандартный выключатель диммерным, выполните следующие действия:
  1. Отключите питание выключателя на панели цепи или предохранителя.

  2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

  3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

  4. Снимите провода со старого выключателя.

    Диммерные переключатели

    обычно подключаются к домашней электропроводке короткими отрезками провода, выходящим из корпуса переключателя, а не винтовыми клеммами.

  5. Используйте разъемы (проводные гайки), входящие в комплект поставки, чтобы соединить черные провода, выходящие из переключателя диммера, с цветными проводами, которые были подключены к клеммам на старом переключателе.

    Сначала скрутите провода вместе, а затем закрутите гайку.

  6. Вставьте новый переключатель обратно в электрическую коробку и закрепите его на месте.

    Корпус диммера больше заменяемого переключателя. Не просто насильно вставьте его. Часто вам нужно сначала изменить положение или лучше организовать провода, чтобы освободить место для него.

  7. Прикрутите пластину переключателя.

  8. Наденьте ручку управления, если она есть, на вал, выступающий из переключателя.

  9. Включите питание.

Об этой статье

Эту статью можно найти в категории:

  • Электрооборудование,

Двухпозиционные переключатели (ЕС/Великобритания) — инженерное мышление

Двухпозиционные переключатели. В этом уроке мы рассмотрим, как управлять светильником с двумя выключателями. Это очень удобно, например, при размещении выключателя света вверху и внизу лестницы или у разных дверей комнаты.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube по двустороннему переключению

Мы рассмотрим некоторые распространенные варианты того, как это сделать. Цвет кабелей различается по всему миру в соответствии с различными стандартами, я использую европейский цветовой код для этого видео, но вы должны проверить свои местные правила.

Предупреждение

Электричество опасно, мы рассматриваем теорию в этом руководстве, пожалуйста, не беритесь за работу с электричеством, если вы не квалифицированы и не компетентны. Никогда не работайте с цепями под напряжением.

Таким образом, чтобы управлять светом с помощью двух выключателей, нам, конечно же, нужны два выключателя с тремя клеммами сзади.
Названия этих типов переключателей различаются в зависимости от того, где вы находитесь.
В США эти трехпозиционные переключатели называются , а в ЕС эти двухпозиционные переключатели называются .

См. наше руководство по трехпозиционному переключению для США/Канады здесь. электричество течь, в зависимости от того, как выключатель подключен. Одна клемма называется общей, затем у нас есть клемма, называемая линией 1, и другая клемма, называемая линией 2.

Метод 1

Итак, у нас есть электроэнергия, поступающая от потребителя. и питание светильника.

Поэтому мы берем провод под напряжением и отводим его в общий клемма переключателя один. Прокладываем еще один провод от общего вывода выключателя 2 и подключите его к лампе.

Теперь нам нужно соединить два переключателя, чтобы мы соединили клемма L1 на первом переключателе с клеммой L2 на переключателе 2. Нам нужно разместить коричневые втулки на каждом конце этого провода, чтобы предупредить, что он периодически находится под напряжением.

Затем прокладываем еще один провод от клеммы L2 первого выключателя и подключите его к клемме L1 переключателя 2. Снова поместите коричневый рукав на указать, что он может быть живым.

Когда переключатель 1 включен, а переключатель 2 выключен. Электричество может пройти через переключатель один и перейти к переключателю два, но цепь разорвана на переключателе два. Если затем мы щелкнем переключателем номер два, цепь замкнется, и электричество пройдет по всей цепи, и лампа загорится.

Если мы затем щелкнем переключатель один, цепь снова разорвется, и лампа погаснет, но электричество все еще будет течь к переключателю два, где цепь разорвана. Мы могли бы снова щелкнуть выключателем, чтобы побороться за трассу. Или мы можем щелкнуть переключателем два, и цепь также будет завершена.

Таким образом, мы можем щелкнуть либо переключателем 1, либо переключателем 2, чтобы сделать или разорвать цепь и таким образом управлять светом с помощью двух выключателей.

Метод 2

Второй распространенный способ управления освещением с помощью двух выключателей состоит в том, чтобы преобразовать схему одностороннего выключателя в двустороннюю .

Нам опять нужны два выключателя и нужно проверить обратно на убедитесь, что у них есть 3 терминала на каждом. Если ваш односторонний переключатель имеет только два терминалы, то вам нужно будет заменить это.

Итак, мы подключаем провод под напряжением к клемме L1 переключателя 1.

Затем мы подключаем серый провод от клеммы L1 переключателя 1 к клемма L2 переключателя 2. Нам нужно поместить коричневый рукав на каждом конце, чтобы предупредить что это с перерывами в прямом эфире.

Прокладываем коричневый провод между двумя общими клеммами обоих переключатели.

Затем прокладываем черный провод от клеммы L2 выключателя 1 к клемме L1 переключателя 2. Опять же, нам нужно поместить коричневый рукав на каждом конце, чтобы предупредить, что это периодически в прямом эфире.

Наконец, чтобы завершить цепь, мы подключаем клемму L2 обратно на поставку светильника. Снова используя коричневый рукав, чтобы предупредить, что это переодически живут.

Когда переключатель 1 включен, а переключатель 2 выключен. Электричество может проходить через переключатель 1 и в переключатель 2, где цепь разрывается. Если мы щелкнем переключателем два, мы замкнем цепь, чтобы электричество могло течь через общий провод к лампе.

Если мы щелкнем выключателем 1, мы разорвем цепь на свет приспособление, чтобы лампа выключилась.

Если мы затем щелкнем переключателем 2, мы снова замкнем цепь, и электричество будет поступать на светильник.

Альтернативный способ 1

Альтернативный способ работает почти так же, как «Метод 2», который мы только что видели. Но в этом методе мы подключаем питание к L2 коммутатора 1

. Затем мы прокладываем коричневый кабель от L2 коммутатора 1 к L1 коммутатора 1. переключатель 2

Затем прокладываем серый провод от L2 переключателя 2 к L1 переключателя. переключатель 1, нам нужно поместить коричневый рукав на каждом конце, чтобы предупредить, что это переодически живут.

Затем прокладываем черный провод между общими проводами обоих переключатели, снова нам нужно разместить коричневый рукав на каждом конце.

Наконец, мы подключаем синий провод от L1 переключателя 1 обратно к светильник. Снова размещаем коричневый рукав на каждом конце.

Итак, начнем с того, что цепь разорвана, поэтому электричество проходит через переключатель 1 в переключатель 2, но заходит в тупик. Если мы затем щелкнем переключатель 1, мы замкнем цепь, и электричество может течь через переключатель 1 к переключателю 2, затем обратно к переключателю 1 и вверх к лампе.

Если мы щелкнем выключателем 2, мы разомкнем цепь, электричество просто потечет между двумя выключателями и не достигнет света.

Если мы щелкнем выключателем 1, то электричество может течь к выключателю 1, к выключателю 2, через выключатель и обратно к выключателю 1, где оно может течь к свету.

Альтернативный способ 2

На 2 мы подключаем фазу к L1 выключателя 1, затем прокладываем коричневый провод между L1 выключателя 1 и L1 выключателя 2. Затем прокладываем серый провод между L2 выключателя 2 и L2 переключателя 1, затем прокладываем черный провод между двумя общими проводами и, наконец, подключаем синий провод между L2 переключателя 1 и лампой. Не забудьте добавить коричневый рукав на все кабели, чтобы предупредить, что они периодически находятся под напряжением.

Альтернативный способ 3

Вариант 3 rd очень похож на последний, за исключением того, что черный провод подключается между двумя L1 обоих переключателей, а коричневый провод подключается к двум общим контактам. Снова наденьте на провода коричневую муфту, чтобы указать, что они периодически находятся под напряжением.


Схема подключения выключателя света Полное руководство и бесплатные шаблоны

Знания

Знайте все о схеме подключения выключателя света

Что такое выключатель света?

Выключатель освещения — это электрический компонент, используемый для управления и управления освещением, лампочками, подключенным к нему оборудованием и любой подключенной к нему электрической розеткой. Выключатели бывают разных типов и используются для разных целей. Обычно переключатели только ВКЛЮЧАЮТ или ВЫКЛЮЧАЮТ устройство, которое к ним подключено. Но с течением времени с переключателем появились более продвинутые функции, такие как диммерные выключатели, которые затемняют свет и также включают / выключают его, переключатель, зависящий от времени, который срабатывает в указанное время, дистанционно управляемый переключатель, которым вы можете управлять с пульта дистанционного управления. место.

Вы можете увидеть выключатели света во многих устройствах, таких как автомобили, бытовая техника, машины и т. Д. Но выключатель света был изобретен для включения или выключения домашнего освещения, и они являются настенными выключателями.

Что находится внутри выключателя света?

Внешняя часть переключателя обычно выполнена из пластика. Внутри выключателя света есть пружина, которая заставляет кнопку двигаться вверх и вниз. Переключатель содержит два винта с латунными клеммами. Один находится в том месте, где черный провод, также известный как горячий, соединяет цепь, а другой — на стороне, где его соединяет черный провод источника питания.

Источник: wikipedia.org

Цвета проводов в выключателе света

Выключатель света имеет три провода.

  • Белый также известен как нейтральный провод, и этот провод соединяется с серебряным винтом.
  • Черный провод или иногда красный провод , также известный как горячий провод, входит в латунный винт.
  • зеленый провод , заземляющий провод, соединяется с зеленым винтом в выключателе или электрической коробке.

Источник: www.belkin.com

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Кроссплатформенная поддержка (Windows, Mac, Linux, Интернет)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Как работает выключатель света?

Когда ток проходит через выключатель к нагрузке, то есть к лампочкам, потолочным светильникам и т. д., он включает свет. Но когда вы нажимаете кнопку ВЫКЛЮЧЕНИЯ света, цепь полностью разрывается, и подача электричества прерывается. Что происходит, так это то, что между горячим проводом и выключателем всегда есть пространство. Когда мы замыкаем переключатель, он контактирует с горячим проводом, подающим питание на нагрузку, а затем со стандартным проводом на источник питания.

Подключение выключателя света

В этом разделе мы поговорим о том, как подключить выключатель света. Как правило, мы покупаем переключатель на рынке, но в некоторых уникальных ситуациях, когда вам нужно сделать его своими руками, выполните следующие действия.

Для подключения выключателя необходимо иметь эти инструменты и оборудование.

  • Выключатель света на 15 ампер
  • Проволочные гайки
  • Универсальный нож
  • крестовая отвертка
  • Инструмент для зачистки проводов
  • Плоскогубцы с игольчатыми губками

Мы рассмотрим две основные конфигурации подключения выключателя света.

Питание коммутатора

На первом этапе питание поступает на выключатель, а затем на свет. Для этой конфигурации вам придется работать с тремя проводами, упомянутыми выше.

  • Снимите оболочку провода примерно на 6 дюймов, после чего вы увидите черный, зеленый и белый провода. Кроме того, очистите черный и белый провод примерно на ¾ дюйма.
  • Соедините два медных провода дополнительным медным проводом.
  • Вы должны сделать петлю для медных проводов внутри черных проводов, вращая их острогубцами.
  • Подсоедините петлю черного провода, придав форму крючка винту клеммы, и поверните винт по часовой стрелке.
  • Проделайте вышеуказанный шаг и с другими черными проводами.
  • Теперь у вас есть свободный оголенный медный провод, создайте из него петлю, как описано выше, придайте петле форму крючка, зацепите ее зеленым винтом и снова поверните винт по часовой стрелке.
  • Теперь вставьте всю систему в пластиковую коробку, затяните винты и включите питание, чтобы проверить свет.
Сила света

Теперь нужно настроить выключатель таким образом, чтобы питание исходило от света. Вы должны работать с белым, черным и одним оголенным проводом, идущим от коробки, которую вы настроили выше.

  • Подсоедините петлю оголенного провода в форме крюка к коробке и выключателю.
  • Теперь подключите петлю черного провода к клемме в нижней части переключателя.
  • Подсоедините белый провод в форме крюка в верхней части клеммы переключателя.
  • Вставьте конфигурацию внутрь коробки, затяните винт и снова включите свет для проверки.

Схемы подключения выключателя света

Ниже приведены некоторые практические иллюстрации проводки выключателя света , чтобы сделать наши мысли и концепции более точными в отношении того, что мы видели выше.

Подключение однополюсного выключателя

Источник: www.do-it-yourself-help.com

Это разводка однополюсного выключателя, в данном случае источник питания с выключателем, плюс два провода идут от выключателя к светильнику. Мы видим две латунные клеммы, оба черных провода под напряжением подключены к двум клеммам выключателя. Нейтральный белый, то есть белый провод, исходит от источника, соединяется с белым проводом и идет к свету. На свету к клемме подключаются и белый, и черный провода.

Схема подключения одного выключателя света

Если вы хотите использовать эти шаблоны, вы можете нажать, чтобы загрузить их. В то время как файл eddx необходимо открыть в EdrawMax. Если у вас еще нет EdrawMax, вы можете скачать EdrawMax бесплатно!

Скачать бесплатно

Вы должны понимать, как подключить схему подключения одного выключателя света при подключении выключателя света. Одиночные выключатели света, соединенные последовательно. Это означает, что когда один выключатель света в цепи включен, каждый выключатель света также будет включен. Но когда один выключатель света выключается, все выключатели света в цепи тоже будут выключены. Итак, если у вас есть четыре выключателя света в цепи, каждый из них будет управлять четырьмя выключателями света.

Проводка Два выключателя и две лампочки

Источник: www.do-it-yourself-help.com

Вам не нужно сильно разбираться в этой фигуре, так как уточнение упомянуто выше. Здесь два переключателя находятся в одной коробке. Два провода, идущие от каждого выключателя, подключаются к свету. Белый провод подключается к одному выводу лампы, а черный провод подключается ко второму выводу.

Схема подключения 2-ходового переключателя

Скачать бесплатно

Схема подключения 2-позиционного переключателя изображает проводку, которая позволяет подключать входящие и исходящие цепи таким образом, чтобы их можно было включать и выключать с любого конца. Двусторонняя коммутация обычно осуществляется между двусторонней радиосвязью и передатчиком/приемником. Эта схема — быстрый способ показать вам, как работает двухпозиционный переключатель.

Подключение нескольких выключателей света

Источник: www.do-it-yourself-help.com

Здесь, на этой иллюстрации, случай уникален, поскольку мы подключаем несколько источников света к одному и тому же выключателю. От клеммы выключателя идут два провода, причем горячие, белые, а нулевой провод проходит к каждой клемме освещения. Этот тип проводки заставляет несколько лампочек светиться одновременно. точнее

Схема подключения 3-ходового переключателя

Скачать бесплатно

Схема подключения трехходового выключателя представляет собой электрическую схему трехходового выключателя или трехходового автоматического выключателя. 3-позиционные переключатели управляют освещением, таким как настенные светильники, потолочные вентиляторы и комнатное освещение. Он может переключать электрические приборы, такие как кофеварки или обогреватели. Эти переключатели работают с трехштырьковой вилкой и могут иметь замочную скважину. Обычно они состоят из двух клавишных переключателей и центральной кнопки. Некоторые переключатели имеют одно положение вместо двух тумблерных переключателей.

Символы электрической схемы выключателя света

Многие символы схем подключения можно выбрать для использования при создании схем подключения выключателей света. И на электрической схеме для всего этого всегда есть свои строгие правила обозначения. Таким образом, важно изучить их значения и использование, прежде чем использовать их, и вы можете щелкнуть и изучить символы схемы подключения здесь.

Используйте EdrawMax для создания схемы подключения

Очень важно правильно подключить выключатель света . Неправильная его проводка часто приводит к пожару в распределительном щите, что приводит к значительным авариям. Это также может привести к поражению электрическим током. Таким образом, всегда лучше проконсультироваться с электриком, чтобы подключить свет и выключатель.

Разработчики света и выключателей должны сделать свой продукт эффективным и без дефектов. Таким образом, хорошо разработать их электрические схемы с помощью программного обеспечения, доступного в Интернете.

EdrawMax — лучшее простое в использовании программное обеспечение для создания диаграмм. EdrawMax предназначен для всех, независимо от того, являетесь ли вы инженером-электриком или человеком без технического образования. Вы можете легко разработать свою диаграмму, потому что программное обеспечение предоставляет вам все функции, которых вам будет достаточно при создании диаграмм. EdrawMax бесплатен для первоначального проектирования диаграммы, но если вы хотите более тщательно подготовить свою диаграмму, лучше выбрать ценовой вариант программного обеспечения.

Связанные статьи

Интересно проводите самоанализ в интеллект-карте Шесть лучших практичных интеллект-карт для бизнес-плана Полное руководство по архитектурным диаграммам Карта разума для маркетологов | EdrawMind Сравнение интеллект-карт и спайдерграмм

от двух, трех и более точек, фото, видео

Текущие цены на электроэнергию заставляют задуматься об экономии там, где раньше об этом даже не задумывались. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — платить все равно нужно. Раньше они просто оставляли свет включенным. Сегодня думаешь выключить, но бегать вверх/вниз тоже не радостно. Оказывается есть решение. Чтобы свет не горел постоянно, есть схемы управления лампой из нескольких мест. То есть один или несколько светильников можно включать и выключать из нескольких точек. Для этого нужны специальные переключатели. Они называются контрольно-пропускными пунктами. Иногда встречаются названия «дубликат» или «флип». Все это один вид электрооборудования. Отличаются от обычных большим количеством контактов. Соответственно схема подключения проходного выключателя более сложная. Тем не менее разобраться можно.

Содержание статьи

  • 1 Как выглядит и работает проходной выключатель
  • 2 Схема подключения проходного выключателя с двух мест
  • 3 Схема 3-х точечная
  • 4 Двухклавишный проходной переключатель: схема подключения

Как выглядит и работает проходной переключатель

Если говорить о лицевой стороне, то единственное отличие: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит одноклавишный переключатель? Смотрите, есть двойные стрелки

Если говорить об электрической схеме, то все тоже просто: в обычных выключателях всего два контакта, в проходных (их еще называют перекидными) контактов три, два из которых общие. В схеме таких устройств всегда два и более, и с помощью этих общих проводов они коммутируются.

Разница в количестве контактов

Принцип работы прост. Изменяя положение ключа, вход подключается к одному из выходов. То есть у этих устройств всего два рабочих положения:

  • вход подключен к выходу 1;
  • Вход
  • подключен к выходу 2.

Других промежуточных положений нет. Благодаря этому все работает. Поскольку контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключателями». Так что проходной выключатель тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелок на клавишах, нужно осмотреть контактную часть. Фирменные предметы должны иметь схему, которая поможет вам понять, какой тип оборудования вы держите в руках. Оно обязательно есть на изделиях фирм Lezard (Лезард), Legrand (Легран), Viko (Вико). Их часто не хватает на китайских копиях.

Так выглядит кулисный переключатель сзади

Если такой схемы нет, посмотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но не всегда на недорогих экземплярах входом является терминал, который стоит один. Их часто путают. Чтобы найти, где общий контакт, нужно прозвонить контакты между собой в разных положениях ключа. Это нужно сделать обязательно, иначе ничего не получится, а само устройство может сгореть.

Вам понадобится тестер или мультиметр. Если у вас есть мультиметр, поставьте его в звуковой режим — он пищит при наличии контакта. Если имеется тестер указателя, позвоните на короткое замыкание. Приложите щуп к одному из контактов, найдите, с каким из двух он звонит (прибор пищит или стрелка показывает короткое замыкание — отклоняется вправо до упора). Не меняя положения щупов, измените положение ключа. Если короткое замыкание отсутствует, одно из этих двух является общим. Теперь осталось проверить, какой именно. Не переключая ключ, подведите один из щупов к другому контакту. Если короткое замыкание, то контакт, с которого не сдвинули щуп, является общим (это вход).

Как подключить варочную панель написано здесь, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя из двух мест

Эта схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Также можно использовать в спальне — выключите верхний свет при входе и возле кровати (сколько раз вам пришлось вставать, чтобы его включить/выключить?).

Схема включения 2-х позиционного выключателя

Ноль и земля (если есть) подводятся непосредственно к лампе. Фаза подается на выход первого выключателя, вход второго подключается к свободному проводу лампы, выходы двух устройств соединяются между собой.

Глядя на эту схему, легко понять, как работает сквозной переключатель. В положении, показанном на рисунке, лампа горит. Нажав клавишу любого из устройств, мы разрываем цепь. Точно так же при выключенном положении, переместив любой из них в другое положение, мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Разъединение проводов на проходном выключателе

Если говорить о помещении, то укладывать провода нужно примерно как на фото ниже. По современным правилам все они должны располагаться на расстоянии 15 см от потолка. Они могут укладываться в монтажные коробки или лотки, концы проводов вставляются в монтажные коробки. Это удобно: при необходимости можно заменить перфорированную проволоку. Также по последним стандартам все соединения выполняются только в распределительных коробках и с помощью контакторов. Если делать скрутки, то их лучше спаять, а сверху хорошо обмотать изолентой.

Обратный провод лампы подключен к выходу второго выключателя. Белые провода — это провода, соединяющие выходы обоих устройств.

Как проложены провода по комнате

Как подключить люстру самостоятельно, читайте здесь.

3-точечная схема

Для возможности включения/выключения света с трех мест необходимо купить крестовой (крестовый) выключатель на два выключателя. Отличается от описанных ранее наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если вы разобрались с тем, что написано выше, то легко в этом разберетесь.

Электрическая схема управления светильником с трех точек

Как собрать такую ​​схему? Вот процедура:

  1. Ноль (и земля, если есть) заводится прямо на лампе.
  2. Фаза подключена к входу одного из проходных выключателей (с тремя входами).
  3. Вход второй подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства подключены к входу перекрестного выключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства подключены ко второй паре контактов выключателя с четырьмя входами.

Та же схема, но с другого ракурса — куда подключать провода на корпусах.

Куда подключать провода

А вот что-то подобное рассадить по комнате.

Проводка при управлении светильником из трех мест

Если вам нужна схема с четырьмя, пятью и более точками, то она отличается только количеством перекрестных выключателей (на четыре входа/выхода). В любой схеме всегда два переключателя (с тремя входами/выходами) — в самом начале и в самом конце схемы. Все остальные элементы являются кроссоверными устройствами.

Схема подключения 5-точечных проходных выключателей

Убрав один «крестик», вы получите схему управления из четырех точек. Добавьте еще — будет уже схема на 6 мест управления.

О правила подключения проводов в распределительной коробке читайте здесь.

Выключатель проходной двухклавишный: схема подключения

Для управления освещением двух светильников (или групп светильников) из нескольких мест с одного выключателя предусмотрены проходные двухклавишные выключатели. У них шесть контактов. При необходимости найдите общие провода по тому же принципу, что и в обычном устройстве такого типа, только придется прозвонить большее количество проводов.

Схема подключения 2-клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, а также с двух вводов второго должна идти на два светильника (или две группы светильников, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если вам нужно организовать управление двумя источниками света с трех и более точек, то придется ставить по два перекрестных выключателя на каждую точку: двухклавишных просто нет переключатели.
