Подключение реле Aqara к проходным переключателям

В статье будем рассматривать варианты подключения реле Aqara без нейтрали к проходным выключателям. Есть несколько вариантов подключения, которые мы с вами и рассмотрим.

У вас в доме установлены обыкновенные проходные выключатели, и вы не знаете, как автоматизировать данное освещение? Давайте рассмотрим несколько вариантов с помощью подключения реле Aqara Single Switch Module T1 (без нейтрали).

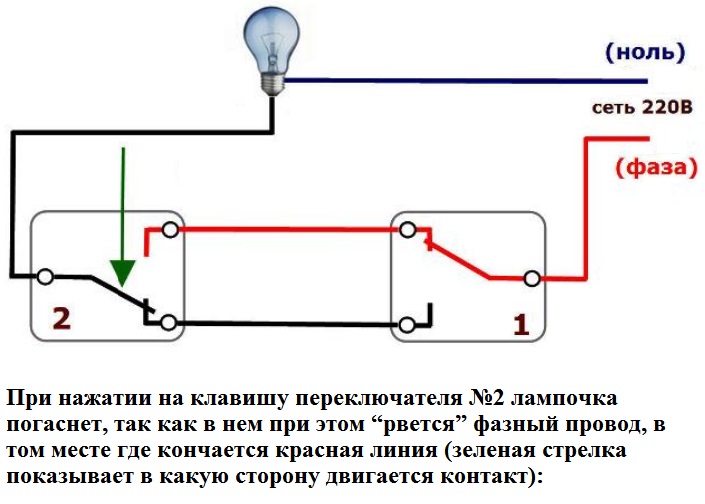

Вот так выглядит стандартная схема проходных выключателей:

По фазе подаётся электрический ток, проходные переключатели разрывают или замыкают цепь. Всё просто, пока не встаёт вопрос автоматизации всего этого хозяйства. Переходим к вариантам реализации автоматизации.

В первом варианте требуются минимальные доработки, но надо подводить вторую фазу. Во втором варианте нужно провести небольшие доработки, но не нужно подводить вторую фазу. Выбирайте тот вариант, который подходит для вас.

Вариант №1

Данный вариант требует подведения второй фазы к реле Aqara.

Подведение второй фазы может потребовать переделывания проводки со всеми вытекающими последствиями. Однако, если у вас есть возможность подвести вторую фазу к реле без ремонта и переделок, то воспользуйтесь этим вариантом, так как он наиболее правильный и наименее финансово затратный. В противном случае ваш вариант №2.

Схема подключения:

В данном случае нам необходимо поставить реле недалеко от лампочки в разрыв цепи. Это означает, что нам нужно сделать следующее:

  1. Провод подводящий фазу к лампочке «разорвать».
  2. Подключить провод, идущий от последнего проходного выключателя к разъёму реле S0.
  3. Подключить второй конец «разорванного» провода идущего к лампочке к разъёму реле L1.
  4. Подвести вторую фазу и подключить её к разъёму реле L.

Вариант №2

Если у вас нет возможности подведения второй фазы к реле, то вам поможет данный вариант. Он потребует небольшой доработки и замены приборов нашей цепи.

Схема подключения:

В данном случае нам необходимо реле поместить в один из подрозетников вместе с выключателем. «Провод 1» и «Провод 2» — это условные обозначения, для удобства понимания. Вы для себя именуйте провода, как хотите, чтобы удобнее было вам подключать.

Нам нужно сделать следующее:

  1. «Провод 1» отключить от обоих переключателей. Он навсегда останется не запитан.
  2. В одном из подрозетников отключить все провода от проходного переключателя и соединить входящую фазу с проводом «Провод 2». Переключатель останется навсегда отключён. Вместо него используйте беспроводной выключатель Aqara или беспроводную кнопку Aqara, которые можете разместить где угодно.
  3. Второй переключатель замените на обычный не проходной выключатель и в подрозетник с ним поместите реле. Как это делается описано мной в статье Подключение реле Aqara Single Switch Module T1 к выключателю. Или поставьте обычный одноклавишный выключатель от Aqara (он дороже реле).

Теперь подключите реле Aqara к умному дому и всё будет работать.

aqara, умный дом

Ещё публикации из этой рубрики:

разбор схем + пошаговая инструкция по подключению

Выключатель с трех мест – современное решение управление светом


Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты.

Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Типы выключателя на 3 точки


Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

  1. Клавишные.
  2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

  1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
  2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной


В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Элементы и составные части схемы подключения

Переключающий механизм в проходных выключателях расположен по центру контактов. Аналогичное крепление оставшихся выходов.

В реальности ситуация с проходными переключателями не отличается от обычных: один контур цепи замкнут — светится надлежащая часть люстры, второй контур — другая часть. В данном случае схема подключения проходных выключателей позволяет существенно экономить электричество, ведь зачастую бывает, что свет в подъездах горит сутками напролёт.

Используем только клеммники, или самозажимные клеммы.

Классическая схема подключения проходного выключателя с трех мест требует использования двух проходных переключателей и одного перекрестного.

При нарушении правил подключения существуют риски ударов тока при замене лампочки, может возникнуть короткое замыкание выключателя.

В перекрестном переключателе четыре контактные клеммы, в нем находятся две независимые линии, которые при нажатии клавиши переключаются в крест, отсюда и его название. В случае необходимости возможно задействовать и большее количество точек.

Конструкция и особенности проходных выключателей

Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.

Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов.

Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.

Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

Пошаговая инструкция по монтажу и расключению коробок

Переходим от теории к практике. Определяем нумерацию и назначение контактов переключателей. У проходных таких контактов три или шесть, если приборы двухклавишные, позволяющие организовать управление двумя нагрузками. Чтобы разобраться в назначении контактов, достаточно взглянуть на тыльную сторону переключателя, на которой нанесена схема.

Важно! Обращать внимание нужно именно на схему, а не на маркировку контактов, которая зависит от капризов производителя.

У перекрестных выключателей таких выводов соответственно четыре или восемь. Определить, где какой, можно вышеописанным способом.

С разводкой определились, осталось все собрать и подключить. Монтажная схема управления одной нагрузкой из трех мест выглядит следующим образом:

Если вы решили использовать двухклавишные выключатели, чтобы управлять двумя лампами из трех мест, схема усложняется:

Использование схем с тремя выключателями

Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением.

Принцип перекрестного отсоединителя

Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.

Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.

Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет.

Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.

Необходимое оборудование и материалы

  • Выключатели
  • Монтажная коробка
  • Электроизоляционная лента
  • Клеммы
  • Отвертки крестовые и обычные
  • Нож для монтажа
  • Бокорезы
  • Плоскогубцы
  • Ключи гаечные
  • Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей.

Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу.

В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.

В распределительную коробку должно подходить пять проводов:

  • 2-х жильный – ноль и фаза от питающей сети;
  • 2-х жильный – ноль и фаза от осветительного прибора;
  • 3-х жильный – от одного проходного выключателя;
  • 3-х жильный – от второго проходного выключателя;
  • 4-х жильный – от перекрёстного выключателя.

Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).

Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.

А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:

  1. Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
  2. Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
  3. Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
  4. Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
  5. Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.

Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).

Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается. Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.

Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя, только в этой ситуации понадобится установить два перекрёстных устройства.

Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).


Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Что еще важно знать, или «что происходит за кулисами»


Работа ПВ

Есть несколько важных особенностей в работе ПВ:

  1. На один контур в проходном устройстве есть всегда только один вход и два выхода. То есть, будь это переключатель на три клавиши или на одну (как на схеме выше).
  2. Контакты не размыкаются, а переключаются на другую фазу, как железнодорожные пути – это принципиальное отличие от обычных выключателей.
  3. Вся коммутация подключается только последовательно, то есть друг за другом!
  4. Обязательно условие в цепи на три точки – симметричность. Первый и последний переключатели смотрят друг на друга (слева-направо) выходам. Пришел один кабель с фазой в цепь – вышел только один кабель, пришло два – вышло два.
  5. Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя.

Для наглядности, обратите внимание на иллюстрацию ниже. В ней нет необходимости «распутывать лабиринты», выискивать, куда же идет проводник:


Подключение ПВ

Недостатки проходных выключателей

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

  • затраты времени и сил на штробление стены при скрытой проводке;
  • необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
  • нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
  • сложности с определением клемм;
  • отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Источники

  • https://elektrika.expert/vykljuchateli/vykljuchatel-s-treh-mest.html
  • https://electric-220.ru/podkljuchenie-prohodnyh-i-perekrestnyh-vykljuchatelej
  • https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-3h-mest.html
  • https://tokzamer.ru/bez-rubriki/prohodnoj-vykljuchatel-na-3-tochki-shema-podkljucheniya
  • https://LampaExpert.ru/osveschenie/upravlenie-s-trekh-mest
  • https://YaElectrik.ru/elektroprovodka/prohodnoj-vyklyuchatel-shema-podklyucheniya-na-3-tochki
  • https://stroychik. ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel
  • https://elektro220v.ru/pereklyuchateli/prohodnoy-vyklyuchatel-shema.html





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Подача питания через переключатель | Как подключить выключатель света

В этой четырехходовой схеме освещения источник питания подается через первый выключатель (SW1). Горячее соединяется с общим на этом выключателе, а нейтраль подключается через все распределительные коробки к нейтральной клемме фонаря. Трехжильный кабель проходит между всеми выключателями, соединяющими путников.

Двухжильный кабель (C4) соединяет последний переключатель (SW3) с осветительной арматурой, общий провод этого переключателя подключается к клемме «горячего» на светильнике.

Теги:  4-позиционный переключатель света, 4-позиционный переключатель, перекрестный переключатель, 4-позиционный переключатель, как подключить выключатель света, Подача питания через переключатель, путешественники

Источник питания входит в распределительную коробку (SB1) где нейтраль подсоединяется к светильнику (F1), где она подсоединяется к светильнику (LT1) и, через кабель C3, ко второму светильнику LT2. Горячее напряжение от источника питания подключается к двухпозиционному переключателю (SW1), где его можно переключить на клемму горячего освещения LT1 и соединить с LT2 кабелем C3.

Теги:  2 лампочки, 2-позиционный переключатель, как подключить 2-позиционный переключатель, как подключить 2-позиционный переключатель, Подача питания через переключатель, два источника света, двухсторонний, двухпозиционный переключатель света, двухпозиционный переключатель

Здесь у нас есть несколько источников света, управляемых 3-позиционными переключателями.

Горячий от источника питания (кабель С1) подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль приправляется, в распределительной коробке SB1, через ко второму трехходовому переключателю (SW2) через трехжильный кабель (кабель C2, который также содержит бегунки, соединяющие два выключателя), где он соединяется с первым приспособлением (F1) и соединяется с нейтралью каждого фонаря. Таким же образом горячий вывод от общей клеммы трехпозиционного переключателя SW2 соединяется с горячим выводом на каждом светильнике через кабель C3 (соединенный в приспособлении F1).

Теги:  2 лампы, 3-позиционный выключатель, 3-позиционный выключатель, как подключить выключатель света, несколько источников света, Подача питания через выключатель, трехпозиционный выключатель света, трехпозиционный выключатель, путешественники, два источника света

Питание поступает в цепь на распределительной коробке (SB1), горячая часть подключается к общей клемме трехпозиционного переключателя (SW1), а нейтраль подключается к нейтральной клемме фонаря. Переходники от SW1 (через кабель C1) сращиваются на приспособлении и проходят ко второму трехпозиционному переключателю (SW2) через кабель C2. Общий вывод SW2 подает питание на горячий вывод фонаря.

Теги:  3-позиционный переключатель, Подача питания через переключатель, Трехпозиционный переключатель, путешественники

Здесь у нас есть один свет, управляемый 3-позиционными переключателями.

Горячее напряжение от источника питания подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль подключается через (SB1) ко второму трехходовому переключателю (SW2) через трехжильный кабель (C2, который также несет дорожки, соединяющие два выключателя), где он соединяется (SB2) с нейтральной клеммой фонаря. Горячий провод от общего вывода второго трехпозиционного переключателя (SW2) подключается к горячему выводу фонаря.

См.: как подключить выключатель света с двумя лампочками

Теги:  3-позиционный выключатель света, 3-позиционный выключатель, Как подключить свет, как подключить выключатель света, Питание через выключатель, три путевой выключатель, трехпозиционный выключатель, бегунки

Источник питания входит в распределительную коробку, где нейтраль присоединяется к нейтральной клемме светильника. Тепло от источника подключается к 2-позиционному переключателю, где его можно переключить на горячий вывод осветительного прибора.

Теги:  2-позиционный переключатель, как подключить 2-позиционный переключатель, как подключить выключатель света, Подача питания через переключатель, двухсторонний, двухсторонний выключатель света, двусторонний переключатель


Как установить линейный выключатель на шнуре лампы : Electrical Online

Узнайте, как установить линейный выключатель на шнуре лампы. Это позволит управлять лампой, не подключая и не отключая устройство. В этой статье дана пошаговая инструкция самого простого способа подключения линейного выключателя на шнуре лампы.

В некоторых ситуациях желательно установить встроенный выключатель для управления устройством (например, настольной лампой или светильником под прилавком, позволяющий включать и выключать устройство без необходимости вытаскивать вилку из розетки)

Некоторые вещи, которые следует учитывать:

1. Является ли это наиболее удобным способом управления

2. Рассчитан ли встроенный переключатель на правильное напряжение и ток управляемого устройства?В этом примере переключатель рассчитан на 6 А при 125 В (лампа на 75 Вт будет потреблять менее 1 А при 125 В)
3. Соответствует ли размер линейного выключателя физически правильному размеру шнура лампы, на который я хочу его установить?

Линейный выключатель представляет собой очень простое устройство, которое прерывает подачу тока к лампе путем подключения или отключения провода под напряжением. Большинство ламповых шнуров одноцветные (белый, черный, серебристый и в данном случае золотой), так как же определить, какой провод горячий?

Горячий провод — это проводник, подсоединенный к узкому лезвию штепсельной вилки, и может быть трудно отследить, какой именно, но на всех утвержденных шнурах для ламп нейтральный проводник является «идентифицированным» проводником, и они идентифицируют его, помещая гребень на стороне нейтрали или делая его шероховатым на ощупь по сравнению с горячим проводом.

После того, как вы определили гладкий или горячий проводник, можно переходить к установке выключателя.

1. ОТКЛЮЧИТЕ УСТРОЙСТВО ОТ СОЕДИНЕНИЯ (очевидный, но важный шаг!
2. Откройте переключатель, отвинтив небольшой крепежный винт в центре переключателя. (Будьте осторожны, чтобы не потерять маленькую гайку на задней стороне переключателя переключатель!)

3. Аккуратно разделите 2 проводника шнура лампы на расстояние примерно 1 дюйм (в зависимости от размера вашего переключателя) в том месте, где вы хотите, чтобы переключатель располагался на шнуре, с помощью острого ножа, такого как универсальный нож.

4. Оставьте нейтральный или идентифицированный провод нетронутым, так как он имеет канал для непрерывного прохождения через выключатель.

5. Отрежьте примерно ¼ дюйма горячего проводника (гладкого) с помощью диагональных плоскогубцев (бокорезы).

6. Положите шнур на нижнюю половину коммутатора.

РубрикаРазное
