Правильная прокладка воздуховодов
Содержание:
- 1 Предварительные работы
- 2 Особенности современных систем отопления
- 3 Необходимые комплектующие
- 4 Магистральные воздуховоды
- 5 Монтаж гибких воздуховодов
- 6 Некоторые нюансы и пункты СНиП
- 7 Практические рекомендации
- 8 Дополнительные моменты
Прокладка воздуховодов является одной из работ, которая сопровождает организацию воздушного отопления в здании или системы вентиляции. Все работы в данном случае проводятся в соответствии со строительными нормами и правилами (далее СНиП). Пособие 7.91 к СНиП 2.04.05-91 описывает системы прокладки воздуховодов в здании. Здесь же учитываются различные составляющие работ.
Схема вентиляции.Для начала стоит поговорить о том, как организуется воздуховод в здании, в котором планируется воздушное отопление. В данном случае речь пойдет о небольшом собственном доме. Допустим, человек решил в нем сконструировать собственное воздушное отопление.
Сегодня этот вид не является самым популярным в стране, однако он вполне имеет право на существование. Для человека, который хотя бы раз в жизни держал в руках дрель, сооружение собственного отопления не составит никакого труда.
Предварительные работы
Способ монтажа гибких воздуховодов.Для начала стоит выполнить расчетные работы. Они будут так же, как и прокладка воздуховодов, производиться в соответствии со СНиП. После выполнения всех расчетов можно начать заниматься воздуховодами. Важно их правильно расположить по всему периметру здания. Не стоит разбрасываться прокладками для воздуховодов: они обеспечат достаточно хорошую герметизацию. По американской системе подача воздуха производится снизу. Данный вариант хорош для систем кондиционирования, а не отопления.
Разумеется, воздуховоды по СНиП в данном случае могут использоваться не просто как часть системы отопления, а как вентиляция в летний период. Все же в нашей стране по большей части преобладает холодное время года, поэтому отопление более уместно.
Здесь систему следует немного видоизменить: на втором этаже подавать воздух нужно снизу, а вот на первом лучше сделать нижний приток. В этом случае происходит более эффективное прогревание помещения, а перегревание второго этажа исключается.
Сами воздуховоды, в соответствии со СНиП, лучше всего прятать под панелями сверху. Это позволит сохранить максимальное количество пространства. При этом сам потолок не окажется низко к полу. В доме по-прежнему будет комфортно. Каждый подающий воздуховод нужно оснащать дополнительной дроссельной заслонкой. Это позволяет производить регулировку подачи воздуха, если это становится необходимым. Иногда на конце длинного прямоугольного воздуховода организуется тупиковый участок. Здесь находится зона компенсации. Чаще всего его длина ограничивается 50 сантиметрами. Он необходим для выравнивания воздушных потоков по всей длине магистрали.
Вернуться к оглавлению
Особенности современных систем отопления
Диаметр гибкого воздуховода в мобильном кондиционере.
Современные системы отопления воздухом имеют достаточно сложное строение. Они содержат в своем составе не только заслонки, но и различного рода переходники. Нередко приходится производить монтаж с использованием труб как квадратного, так и круглого сечения. Прямоугольные варианты лучше смотрятся в интерьере здания. При этом они позволяют снижать поток воздуха без применения дополнительных средств. Разумеется, при желании можно применять и круглые решетки. Как уже отмечалось ранее, все зависит от того, какой тип воздуховода используется. При этом не стоит забывать о СНиП и пользоваться прокладками для воздуховодов.
Конструкция системы не ограничивается одними только подающими воздуховодами. Воздух оттуда нужно еще и забирать. Здесь включаются дополнительные элементы. Речь идет об организации обратных воздуховодов. Они также предусмотрены СНиП.
Для обратных воздуховодов можно использовать и круглые решетки.
Им требуется минимум пространства. Причем данный ход позволяет в значительной степени снизить стоимость всей системы.
Для создания дополнительной вентиляции и забора воздуха с улицы можно применять отдельный воздуховод. Его геометрические размеры будут зависеть от размеров всей конструкции в целом.
Вернуться к оглавлению
Необходимые комплектующие
Отвод тепла через гибкий воздуховод.Сегодня купить воздуховоды достаточно сложно, однако существуют специальные фирмы, которые занимаются их изготовлением и распространением. Остальные запасные части, такие как заслонки, переходники и решетки, утеплители, самоклеящиеся и фольгированные ленты, саморезы, можно приобрести практически в любом специализированном магазине. Утеплитель необходим для того, чтобы защитить воздуховоды от избыточной влажности, и применяется он только в том случае, если они будет дополнительно использоваться для вентиляции воздуха.
Стоит сразу отметить тот факт, что гибкие варианты конструкции сами по себе являются хорошими утеплителями. А вот жесткие стальные воздуховоды таким свойством не обладают. Правила пожарной безопасности уделяют особое внимание тому, что элементы конструкции не должны возгораться при повышении температуры.
Жесткие воздуховоды можно заказать на специальном заводе. Здесь они делаются в кратчайший срок. В соответствии со СНиП, их обязательно нужно дополнительно утеплить. Для этого используется самоклеящаяся лента и фольгированный утеплитель. Его толщина должна составлять не менее 5 мм. Вспененный полиэтилен также может выступать в качестве защитного слоя.
Вернуться к оглавлению
Магистральные воздуховоды

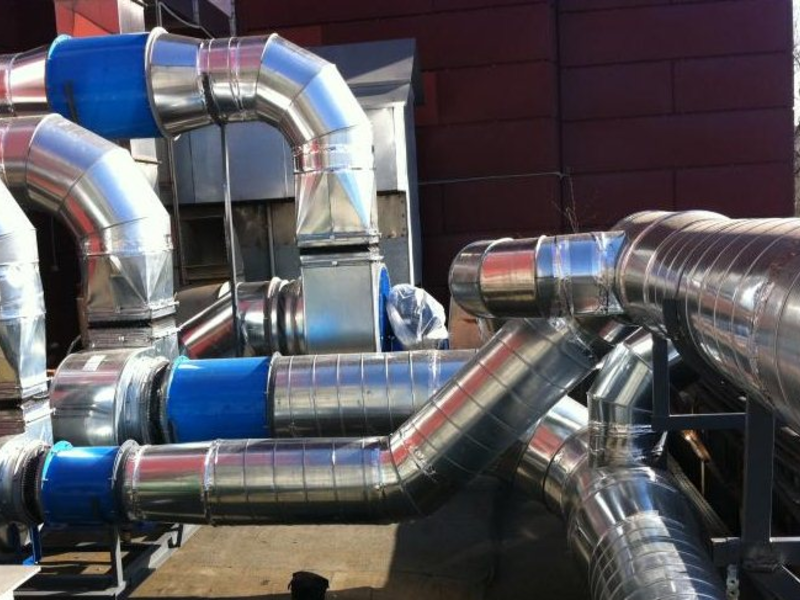

Схема магистрального воздуховода.Работа всегда начинается с прокладки воздуховодов. Так будет намного проще сориентироваться при монтаже гибких составляющих системы. Если возникает такая необходимость, то все составляющие системы могут укладываться в противоположном порядке. Это требует предельной внимательности от работника, который занимается данной процедурой.
Каркасом для магистральных воздуховодов могут служить ПВХ-профили. При этом все угловые элементы могут крепиться изнутри с помощью специального клея-герметика. Также внутри они дополнительно проклеиваются специальной клеящейся лентой.
Снаружи можно использовать степлер. Далее производится крепление теплоизоляции. Как уже отмечалось ранее, для этих целей можно использовать вспененный полиэтилен. Однако стоит помнить о том, что его толщина не должна быть менее 10 мм. Для надежности крепления изнутри можно все проклеить фольгированным алюминиевым скотчем.
На этапе сборки, в соответствии со СНиП, обязательно нужно проделать в магистральных воздуховодах отверстия, которые будут использоваться впоследствии для крепления гибких элементов конструкции. Что касается монтажа утеплителя, то здесь все достаточно просто. Врезки крепятся с помощью специальной клеящейся ленты. Можно для дополнительной фиксации использовать и саморезы. Однако стоит помнить о том, что слишком нагружать воздуховод нежелательно. При использовании соединения «алюминий к алюминию» конструкция становится намного прочнее.
Поэтапная схема прокладки воздуховодов в доме.У воздуховода остается открытый конец. Именно через него и производится крепление магистрали к нагревательному устройству.
Если речь идет об установке на кондиционер, то сначала нужно смонтировать его внутренний блок. После этого устанавливается крепление. Все места крепления обматываются алюминиевым скотчем и дополнительно промазываются слоем клея-герметика. В том случае если магистраль выполняется из жести, необходимо дополнительно воздуховоды закрепить на стене. В этом случае вес конструкции попросту становится тяжелее. Это предусматривает и соответствующие СНиП.
Обратные жесткие воздуховоды обязательно нужно прикрепить к коллектору. Делается это посредством скотча и клея-герметика. Стоит тщательно промазывать места соединения, чтобы не было никаких утечек. Это касается как отопительных систем, так и систем вентилирования.
Когда воздуховод делается из вспененного полиэтилена, можно заметить, что он собирается достаточно долго. Именно поэтому куда проще произвести заказ уже готовых воздуховодов из оцинкованной стали. Многие современные заводы по выпуску систем кондиционирования предоставляют такую возможность.
Разумеется, стоимость конструкции в этом случае возрастает, но при этом она становится намного надежнее. К тому же на монтаж тратится достаточно много времени. Если человек самостоятельно сможет наладить производство заготовок из вспененного полиэтилена, то это может оказаться вполне продуктивно и быстро. В общем, здесь все зависит от конкретного желания и возможностей человека. СНиП позволяют использовать самые разнообразные материалы.
Вернуться к оглавлению
Монтаж гибких воздуховодов

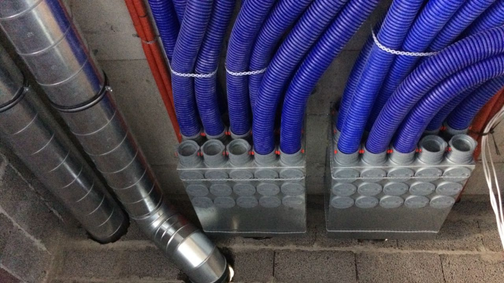

Схемы установки гибких воздуховодов с угловым держателем.Разумеется, монтаж на этом не заканчивается. Еще необходимо на крупные магистральные воздуховоды установить крепление гибких. Если в доме присутствуют каркасные потолки, то здесь с установкой никаких проблем возникать не должно. Более тонкие гибкие воздуховоды располагаются между двумя слоями потолка. Для их вывода на второй этаж требуется сделать всего несколько отверстий в конструкции. Эта работа потребует немного времени. Разумеется, это касается только тех людей, которые хотя бы раз в жизни держали ножовку или электрический лобзик в руках.
Все выпиливание производится в несколько простых шагов. Каждый элемент конструкции выводится на второй этаж.
Для крепления гибких воздуховодов к жестким следует использовать специальный алюминиевый скотч. Лучше всего, если он будет армированным. Это придаст конструкции дополнительную прочность и надежность. При соединении конструктивов между собой стоит учитывать, что герметичным является внешний рукав, а внутренний выполняет роль силового. При монтаже обязательно нужно учитывать строение обеих составных частей конструкции. Внутренняя часть должна монтироваться в натяг. Только так можно создать достаточно большое сопротивление воздуху, протекающему через него.
Замерные эскизы воздуховодов: а — составляемые замерщиком до производства замеров, б — передаваемые замерщиком на завод (ЦЗМ).В данной конструкции речь идет об использовании не простых вентиляторов для подачи воздуха, а высокоскоростных, которые распространяют немецкие компании. Они достаточно надежны, поэтому позволяют проталкивать воздух практически везде, несмотря на большое сопротивление.
Разумеется, на это не нужно рассчитывать. Лучше сделать правильный монтаж. Тем более что для подобного решения необходимо просто-напросто сделать внутренний рукав в натяг. Для этого не понадобится каких-то сверхъестественных усилий. Достаточно приложить силу одного человека.
Воздуховоды занимают зачастую достаточно большое пространство. Для их монтажа можно использовать самые разнообразные полости в помещении. К примеру, подойдет каркасный дом. Частично воздуховоды можно расположить в полостях стен. Подобное размещение позволяет не только облегчить работу, но и дает возможность сэкономить.
http://1poclimaty.ru/youtu.be/11N1kOzkbpE
После того как все основные работы будут завершены, необходимо дополнительно выполнить пусковые и наладочные работы оборудования. Эта мера является необходимой. Кстати, здесь лучше ничего не делать самостоятельно. Пробный запуск производится в присутствии профессионалов. Делается это для того, чтобы все прошло предельно безопасно. Только в этом случае СНиП гарантируют качественное введение оборудования в эксплуатацию.
Вернуться к оглавлению
Некоторые нюансы и пункты СНиП
Эффективная шумоизоляция воздуховодов.Сегодня именно CНиП регламентируют правильное проведение работ по обустройству воздуховодов. Пособие 7.91 к СНиП 2.0 позволяет создавать системы на основе данных, которые в нем указаны. Только в соответствии с ними вся работа будет проведена правильно, а в итоге получится ожидаемый результат. Данное пособие предназначено для специалистов, которые работают с системами вентиляции, кондиционирования и отопления. Разумеется, пособие могут использовать и любители, которые решили соорудить в доме подобные конструкции самостоятельно. Об основных пунктах данного приложения к СНиП стоит поговорить более подробно.
Здесь обязательно должны приниматься соответствующие меры по защите здания от проникновения огня. Все это закладывается в техническую документацию проекта.
К мерам и средствам защиты от распространения огня относится:
- размещение всех воздуховодов и сопутствующих систем в пределах одного пожарозащищенного участка здания;
- ограничения по соединению в общую систем воздуховодов, которые имеют различную степень пожаробезопасности и взрывоопасности;
- применение огнестойких материалов при проектировании систем кондиционирования, отопления и вентиляции;
- применение специальной системы клапанов, которые при необходимости можно будет перекрывать для ограничения распространения огня по воздуховодам.
Существует несколько основных систем размещения воздуховодов и сопутствующего оборудования. Если воздушные затворы на ответвлениях располагаются за коллектором, то они имеют пониженную степень пожарной безопасности. Однако это вовсе не означает, что их нельзя использовать на практике. Они достаточно широко распространены ввиду своей простоты.
Вернуться к оглавлению
Практические рекомендации
Скобы монтажные для воздуховодов.Все современные воздуховоды могут прокладываться в соответствии со СНиП в помещении. Они могут монтироваться как непосредственно в жилых пространствах, так и в коридорах. Все зависит напрямую от того, какая система была выбрана для данного конкретного помещения. При этом их можно прятать под самую разнообразную обшивку. СНиП подразумевают и такие решения. Однако в этом случае обязательно нужно соблюдать меры безопасности. Никогда не стоит располагать воздуховоды рядом с легковоспламеняющимися предметами и жидкостями. Это может привести к печальным последствиям.
Данное приложение к СНиП регламентирует многие сферы использования и монтажа воздуховодов. В зависимости от того, какую степень безопасности имеет помещение, воздуховоды могут в нем располагаться самым разнообразным способом. Это позволяет сделать систему более надежной и рабочей практически в любых условиях. Если не придерживаться настоящих правил при проектировании, то можно попросту получить нерабочую конструкцию. К тому же правила по пожарной безопасности не будут соблюдаться, а это недопустимо.
Если речь идет об организации системы вентиляции в лабораторном помещении, то здесь обязательно нужно ориентироваться на соответствующие пункты СНиП.
Данный СНиП описывает не только правила конструирования систем вентиляции, отопления и кондиционирования, но и содержит список необходимого оборудования, которое может использоваться в процессе создания проекта. Это очень важно. Особенно это касается тех людей, которые впервые в своей жизни решили заняться столь сложным делом.
http://1poclimaty.
ru/youtu.be/1uIUr9RrvEM
СНиП поможет ориентироваться в терминах и понятиях всех составных частей вентиляционной системы. Изучив СНиП, можно без особых проблем производить монтаж устройств даже на самом профессиональном уровне. Это обязательно нужно учитывать в работе. Данная информация может пригодиться даже новичкам, так как позволит на равных общаться с профессиональными монтажниками. Это поможет четко контролировать весь процесс совершаемых работ.
Вернуться к оглавлению
Дополнительные моменты
Неперфорированные воздуховоды.Что касается структурных и функциональных систем, которые используются для создания вентиляции, кондиционирования и отопления, то их здесь тоже представлено огромное количество. Данный СНиП содержит все самые распространенные системы организации воздуховодов. Благодаря этому каждый может ознакомиться с возможными методами организации отопления, вентиляции и кондиционирования у себя дома. Это пособие поможет выбрать из огромного разнообразия тот вариант, который действительно необходим человеку для данного помещения.
Причем неважно, о чем идет речь. Это может быть обыкновенная квартира, офис или производство. Выбор конкретного варианта напрямую зависит от множества факторов. Только способность правильно читать схемы и понимать их позволяет каждому разобраться во всех тонкостях данной работы.
Итак, каждый человек на основе вышепредставленных данных теперь может сделать выводы по поводу того, как ему лучше организовать ту или иную конструкцию у себя дома. Сам процесс монтажа достаточно прост. Здесь нужно обзавестись всеми самыми необходимыми инструментами и материалами, а после этого приступать к работе. На практике подобное дело занимает несколько дней. Разумеется, некоторые специалисты могут произвести монтаж и за один день.
http://1poclimaty.ru/youtu.be/kKRzlbG23h0
СНиП, который был представлен выше, обязательно поможет каждому разобраться во всех тонкостях организации системы вентиляции в доме или офисе. Здесь изложены подробные правила по технике безопасности. Благодаря им можно создавать качественные агрегаты, которые помогут настроить работу системы вентиляции, кондиционирования или отопления на совершенно новый уровень.
0,7 мм, периметром до 2400 мм — 100 м2
ФГИС ЦС
Вход/Регистрация
Утверждены
Приказом Министерства строительства
Российской Федерации
от 26 декабря 2019 г. № 871/пр
Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,7 мм, периметром до 2400 мм — 100 м2
Состав работ:
| 1. | Сборка звеньев воздуховодов в блоки. |
| 2. | Установка и заделка креплений. |
| 3. | Подъем блоков и временная их подвеска. |
| 4. | Установка блоков в проектное положение. |
| 5. | Соединение блоков на болтах с постановкой прокладок. |
Ресурсы:
| Код | Наименование | К-во | Ед. |
|---|---|---|---|
| 1-100-32 | Затраты труда рабочих (Средний разряд — 3,2) | 91.8 | чел.-ч |
| 2 | Затраты труда машинистов | 0. 65 | чел.-ч |
| 91.05.05-015 | Краны на автомобильном ходу, грузоподъемность 16 т | 0.26 | маш.-ч |
| 91.06.03-047 | Лебедки ручные и рычажные тяговым усилием 31,39 кН (3,2 т) | 10.05 | маш.-ч |
| 91.06.03-055 | Лебедки электрические тяговым усилием 19,62 кН (2 т) | 0.17 | маш.-ч |
| 91.14.02-001 | Автомобили бортовые, грузоподъемность до 5 т | 0.39 | маш.-ч |
| 91.17.04-233 | Установки для сварки ручной дуговой (постоянного тока) | 1.13 | маш.-ч |
| 01.1.01.09-0026 | Шнур асбестовый общего назначения ШАОН, диаметр 8-10 мм | 0.0011 | т |
| 01.7.11.07-0045 | Электроды сварочные Э42А, диаметр 5 мм | 0.00033 | т |
| 01.7.15.03-0042 | Болты с гайками и шайбами строительные | 8 | кг |
01. 7.19.04-0031 | Прокладки резиновые (пластина техническая прессованная) | 9.91 | кг |
| 14.5.04.03-0002 | Мастика герметизирующая нетвердеющая из синтетического каучука, для заполнения и герметизации швов стеклянного ограждения теплиц | 0.00269 | т |
| 08.1.02.17 | Сетки в рамках | П | м2 |
| 19.1.01.02 | Воздуховоды металлические | 100 | м2 |
| 19.1.01.11 | Заглушки питометражных лючков | П | шт |
| 19.1.01.11 | Крепления | П | кг |
| 19.3.01.01 | Дроссель-клапаны в патрубке | П | шт |
Добавьте в избранное
Вы можете сравнивать 2 или 3 расценки из одной базы. Перейдите на страницу нужной расценки и нажмите кнопку «Добавить» — будет сформирована кнопка на страницу с результатом.
Все Расценки Таблицы
Таблица 20-01-001.
Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные)
| Номер расценки | Наименование и характеристика работ и конструкций | чел./ч | маш./ч |
|---|---|---|---|
| ГЭСН20-01-001-01 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,5 мм, диаметром до 200 мм — 100 м2 | 154 | 1.2 |
| ГЭСН20-01-001-02 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,5 мм, периметром до 600 мм — 100 м2 | 154 | 1.2 |
| ГЭСН20-01-001-03 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,5 мм, периметром до 1000 мм — 100 м2 | 141 | 0.94 |
| ГЭСН20-01-001-04 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,6 мм, диаметром до 250 мм — 100 м2 | 154 | 1. 21 |
| ГЭСН20-01-001-05 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,6 мм, диаметром до 355 мм — 100 м2 | 141 | 0.96 |
| ГЭСН20-01-001-06 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,6 мм, диаметром до 450 мм — 100 м2 | 122 | 0.87 |
| ГЭСН20-01-001-07 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,7 мм, диаметром от 500 до 560 мм — 100 м2 | 122 | 0.64 |
| ГЭСН20-01-001-08 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,7 мм, диаметром до 800 мм — 100 м2 | 91.8 | 0.78 |
| ГЭСН20-01-001-09 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,7 мм, периметром до 1000 мм — 100 м2 | 141 | 0. 94 |
| ГЭСН20-01-001-10 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,7 мм, периметром от 1100 до 1600 мм — 100 м2 | 122 | 0.87 |
| ГЭСН20-01-001-11 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,7 мм, периметром до 2400 мм — 100 м2 | 91.8 | 0.65 |
| ГЭСН20-01-001-12 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,7 мм, периметром до 3200 мм — 100 м2 | 74.2 | 0.69 |
| ГЭСН20-01-001-13 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,7 мм, периметром до 3600 мм — 100 м2 | 68.3 | 0.69 |
| ГЭСН20-01-001-14 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,7 мм, периметром до 4000 мм — 100 м2 | 62. 4 | 0.66 |
| ГЭСН20-01-001-15 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,9 мм, периметром до 4500 мм — 100 м2 | 62.4 | 0.66 |
| ГЭСН20-01-001-16 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,9 мм, периметром до 5200 мм — 100 м2 | 56.5 | 0.73 |
| ГЭСН20-01-001-17 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 0,9 мм, периметром до 7200 мм — 100 м2 | 43.6 | 0.77 |
| ГЭСН20-01-001-18 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 1,0 мм, диаметром от 900 до 1000 мм — 100 м2 | 74.2 | 0.64 |
| ГЭСН20-01-001-19 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 1,0 мм, диаметром до 1250 мм — 100 м2 | 68. 3 | 0.64 |
| ГЭСН20-01-001-20 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 1,2 мм, диаметром 1400 мм — 100 м2 | 56.8 | 0.64 |
| ГЭСН20-01-001-21 | Прокладка воздуховодов из листовой, оцинкованной стали и алюминия класса Н (нормальные) толщиной: 1,2 мм, диаметром 1600 мм — 100 м2 | 52.8 | 0.64 |
| 91.14.02-001 | Автомобили бортовые, грузоподъемность до 5 т |
| 91.05.05-015 | Краны на автомобильном ходу, грузоподъемность 16 т |
| 91.05.01-017 | Краны башенные, грузоподъемность 8 т |
| 91.01.01-035 | Бульдозеры, мощность 79 кВт (108 л.с.) |
| 91.06.06-048 | Подъемники одномачтовые, грузоподъемность до 500 кг, высота подъема 45 м |
| 01.7.04.01-0001 | Доводчик дверной DS 73 BC «Серия Premium», усилие закрывания EN2-5 |
20. 3.03.07-0093 | Светильник потолочный GM: A40-16-31-CM-40-V с декоративной накладкой |
| 01.7.03.01-0001 | Вода |
| 04.3.01.12-0111 | Раствор готовый отделочный тяжелый, цементно-известковый, состав 1:1:6 |
| 14.5.01.10-0001 | Пена для изоляции № 4 (для изоляции 63-110 мм) |
Тестируем ФСНБ-2022
API расценок ФГИС ЦС
ФСНБ-2020 включая дополнение №9 (приказы Минстроя России от 20.12.2021 № 961/пр, 962/пр) действует с 01.02.2022
Нашли ошибку? Напишите в Техподдержку
Узнайте, как установить возвратный воздуховод в вашем доме
Когда большинство людей думают о системах отопления и вентиляции, они намереваются поблагодарить либо саму систему, либо приточные вентиляционные отверстия. Вентиляционные отверстия — это вентиляционные отверстия, через которые воздух поступает в дом. Несмотря на то, что ваш фильтр расположен на одной линии с обратным каналом, о нем часто забывают.
Конечно, при монтаже об этом можно было забыть, ведь без обратки система просто не будет нормально обогревать и охлаждать дом.
На самом деле, прямо сейчас есть несколько домов с горячими и холодными точками неадекватного отопления и охлаждения из-за отсутствия обратных каналов или неправильного размещения обратных каналов. Вот почему уместно узнать все, что возможно, об обратных каналах, прежде чем пытаться их установить.
Содержание страницы
Что такое функция возвратных каналов?
Несмотря на то, что обратные воздуховоды отвечают за размещение фильтра, люди просто не понимают их истинной функции и того, что они должны привнести в общую систему воздуховодов. Возвратный воздуховод — это часть системы, по которой воздух поступает обратно в печь или устройство обработки воздуха, откуда он затем выводится обратно через приточные вентиляционные отверстия. Правильно, ваша система отопления и вентиляции — это не что иное, как большая циркуляционная установка.
Без обратного воздуховода воздух в доме не сможет должным образом циркулировать. Это не только приведет к увеличению ваших счетов за электроэнергию, но и приведет к тому, что вся ваша система не будет работать с полной эффективностью. Поскольку возвратный канал в основном создает отрицательное давление в системе, именно в нем находится фильтр.
Теория, лежащая в основе этого, заключается в том, что воздух можно фильтровать, прежде чем он рециркулирует обратно во всю систему. Теперь это не обязательно означает, что вам нужна обратка в каждой комнате. Да, некоторые системы предназначены для работы таким образом, но большинство современных систем воздуховодов обычно имеют один или два возврата на всю систему. И эти системы более чем эффективны.
Но, прежде чем думать об установке нового возвратного воздуховода, вы должны подумать об очистке воздуховодов, чтобы убедиться, что ваши воздуховоды чисты и не вызывают низкого давления воздуха в системе воздуховодов ОВКВ.
Где лучше разместить обратные каналы
Вы, вероятно, думаете, что, поскольку цель обратных каналов — всасывать воздух обратно в систему, они должны располагаться прямо напротив приточных вентиляционных отверстий.
Это отчасти правда и отчасти неправда. Да, это была бы эффективная установка, но это не обязательно должно быть сделано таким образом.
Установка обратного воздуховода в каждой комнате, где есть приточная вентиляция, более чем осуществима, но не всегда является лучшим вариантом. На самом деле, при установке обратных каналов всегда желательно избегать их размещения в ванных комнатах или кухнях. Это просто приведет к тому, что система отопления и вентиляции будет распространять запахи и влагу от приготовления пищи по всей системе. Это был бы рецепт катастрофы и неприятного запаха.
Когда речь идет о двухэтажных домах, все может быть немного сложнее, но общее практическое правило заключается в том, чтобы установить обратную линию как можно ближе к термостату. Это общее практическое правило, поскольку оно позволяет термостату отслеживать и записывать температуру, которая циркулирует в системе. В дополнение к этому термостат обычно устанавливается в централизованном месте.
Централизация термостата и обратного канала означает, что вы будете получать показания циркуляции и температуры из каждой части дома.
К сожалению, это не может быть идеальной установкой для всех домашних проектов. В этих случаях может быть совершенно необходимо установить возвраты в каждой комнате дома, за исключением ванных комнат и кухни.
Балансировка возвратного воздуха
Если вы действительно хотите получить максимальную отдачу от вашей системы воздуховодов, вам следует подумать об установке заслонок как на приточном, так и на возвратном вентиляционных отверстиях. Это то, что можно сделать после первоначальной установки, если у вас есть доступ к воздуховодам, которые обычно располагаются в подвальном помещении, на чердаке или в подвале.
Иногда можно даже использовать крышку решетки, чтобы сократить и открыть поток воздуха, но весь процесс будет более эффективным с заслонками. Установка этих заслонок позволит вам заглушить помещения, расположенные слишком близко к обратке. Эти помещения будут втягивать больше всего воздуха и отнимать мощность всасывания у остальной части системы. Перекрытие воздуховодов, расположенных на первом этаже или рядом с обратным воздуховодом, позволит вам направить больше воздуха в воздуховоды, которые не имеют такой большой мощности всасывания.
Наилучшие возможные места
Если вы не будете осторожны, вы, вероятно, сразу заметите, что большинство ваших воздуховодов установлены либо у окон, либо у дверей. Это связано с тем, что именно здесь больше всего тепла поступает в дом. Воздуховоды стратегически установлены в этих местах, чтобы помочь бороться с этой потерей или притоком тепла. И это только одна из причин, по которой обратные каналы необходимо устанавливать прямо напротив приточных вентиляционных отверстий.
При такой установке система всасывает воздух по всему помещению. Конечно, эта установка будет применима только для тех, у кого установлены возвраты в каждой комнате дома. Если вы собираетесь использовать только один или два обратных вентиляционных отверстия, вам нужно установить обратное вентиляционное отверстие в централизованном месте, насколько это возможно.
Еще одна вещь, которую следует учитывать, — это физическое расположение каналов подачи. Они установлены на полу, стене или потолке? Если подающие воздуховоды находятся в потолке или высоко на стене, вам следует установить возвратные воздуховоды или решетки как можно ниже.
Это еще раз вернет к старой теории протягивания воздуха через всю комнату.
Размер обратных каналов
Большое значение имеет не только расположение обратных каналов, но и их размер. Размер обратных каналов обычно зависит от размера ваших каналов, а также от размера вашей системы HVAC. В большинстве случаев, если вы устанавливаете воздуховоды в каждой комнате, где есть подача, вам нужно будет использовать тот же размер, что и ваши приточные вентиляционные отверстия.
Если вы устанавливаете только один или два обратных клапана, вам следует выбрать 12-дюймовый обратный клапан для агрегатов весом 2 тонны и меньше. 14 дюймов для 3 и выше. 16-дюймовый должен подойти для 4-тонных систем, тогда как для 5-ти может потребоваться 18-дюймовый возврат.
Всегда держите воздуховоды в чистоте
Вы видите, насколько важны возвратные воздуховоды для общей работы системы. Вы также узнали, что обратные воздуховоды не должны устанавливаться в ванных комнатах и кухнях, потому что они просто будут распространять запахи и влагу из комнат по системе воздуховодов.
Это еще одна причина, по которой важна очистка воздуховода. Грязный возвратный воздуховод просто заставит систему снова и снова распространять пыль и мусор по всему дому.
Сколько должна стоить установка воздуховодов ОВКВ?
Неисправный воздуховод может терять 30%, 40% или до 50% энергии, используемой вашей системой HVAC. Хотя установка воздуховодов HVAC является дорогостоящей, она может сэкономить вам много денег в долгосрочной перспективе. Конечная стоимость зависит от местоположения, материалов и размера системы. В среднем стоимость установки воздуховодов составляет от 1900 до 6000 долларов, а в среднем по стране — около 4000 долларов.
Это при условии, что вы заменяете 300 погонных футов алюминиевых воздуховодов, а также изоляцию, 10 вентиляционных отверстий и два возврата. Однако модернизация 300 погонных футов совершенно новых воздуховодов в существующем доме может стоить до 12 000 долларов!
Сколько стоит установка воздуховодов ОВКВ?
Стоимость материалов/видов работ По данным HomeAdvisor стоимость воздуховодов составляет от 12 до 25 долларов за погонный фут, но необходимо учитывать множество факторов.
Это включает удаление существующих материалов и установку новых компонентов. Работа по резке полов и потолков значительно увеличивает стоимость в диапазоне от 550 до 1750 долларов. Тип используемого материала также влияет на стоимость; вот несколько примеров:
- Гибкий полиэстер : от 1 до 4 долларов за погонный фут воздуховода; самый дешевый, но имеет самый короткий срок службы.
- Гибкий алюминий : от 2 до 5 долларов за погонный фут воздуховода; прочный, но ему не хватает гибкости и энергоэффективности по сравнению с другими материалами.
- Оцинкованная сталь : от 3 до 10 долларов за погонный фут воздуховода; хотя это самый дорогой, это самый долговечный вариант. 2
С учетом материалов, компонентов и труда, вот еще несколько примеров средней стоимости:
- Вентиляторы : Ожидайте, что в среднем вы потратите 150 долларов на каждый вентиль, если добавите его в существующую систему.
- Изоляция : Стекловолокно является самым дешевым изоляционным материалом. Минеральная вата и минеральная вата на фольгированной основе стоят дороже. Средняя стоимость изоляции воздуховодов дома составляет от 1295 до 3000 долларов.
- Замена чердачного воздуховода : В зависимости от размера вашего дома и системы, колеблется от 500 до 2000 долларов. Изоляция чердака может стоить в среднем до 2100 долларов.
- Замена воздуховода в подвальном помещении : мы начинаем с 1295 долларов за один проход и берем 3000 долларов в день за воздуховод. Там также указано от 15 до 25 долларов за погонный фут, у нас скорее от 25 до 45 долларов за погонный фут.
- Другие модификации : Ремонт стены после установки или замены воздуховода стоит в среднем 550 долларов; установка гипсокартона стоит 1750 долларов. Если вы хотите установить подвесной потолок, чтобы скрыть воздуховоды, рассчитывайте потратить еще 1700 долларов.
- Изменение маршрута воздуховодов : Материалы и работа могут стоить вам от 25 до 45 долларов за погонный фут. Тип воздуховода, существующее и будущее расположение воздуховодов, а также сложность их перемещения влияют на затраты, а работа в труднодоступных местах также увеличивает затраты.

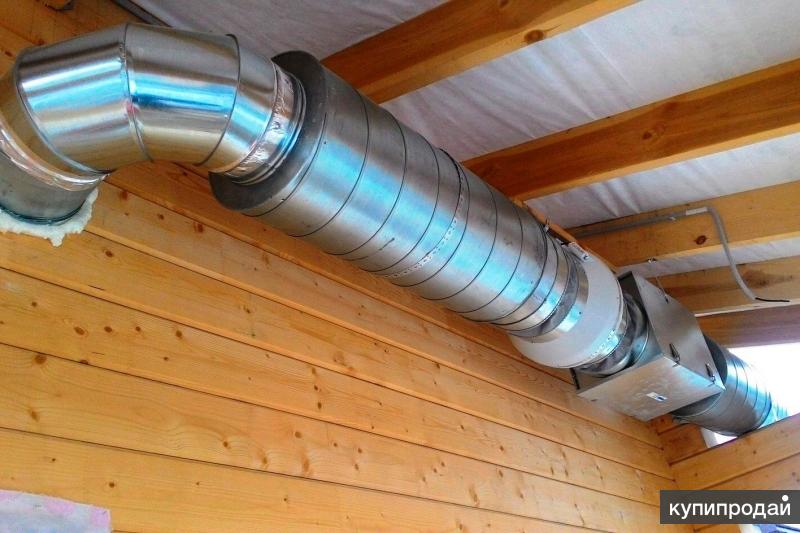

Многие системы HVAC объединяют несколько типов воздуховодов. Магистральные воздуховоды обычно изготавливаются из металла. Ответвления в системе обычно более гибкие, и их, возможно, придется сгибать вокруг углов и препятствий, проходить через балки и вписываться в узкие пространства. В среднем проект по установке воздуховодов занимает около двух или трех дней (от 8 до 10 часов в день), поэтому вы можете рассчитывать на оплату около 30 часов работы. Налоги, сборы за разрешение и другие расходы, вероятно, добавятся к общей сумме.

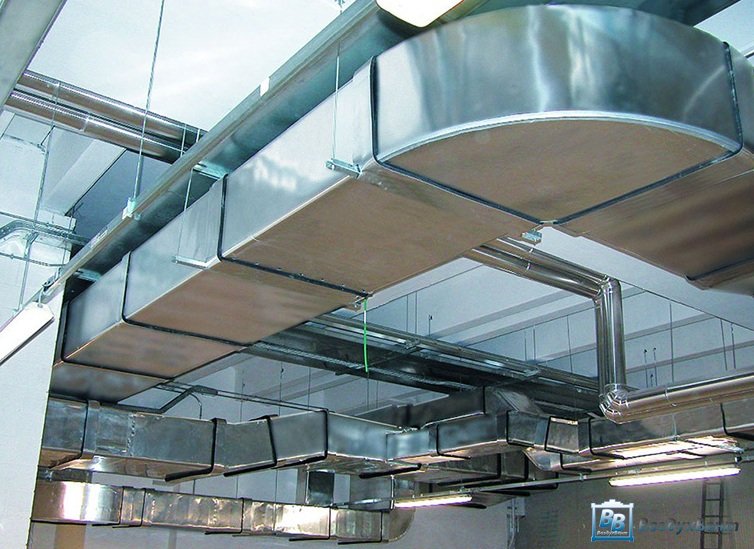

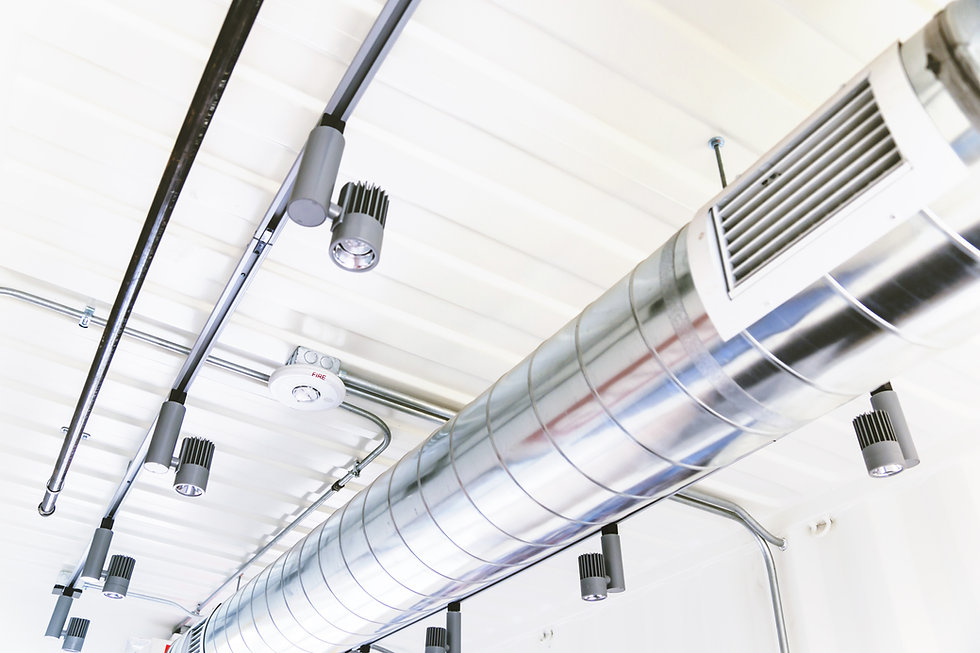

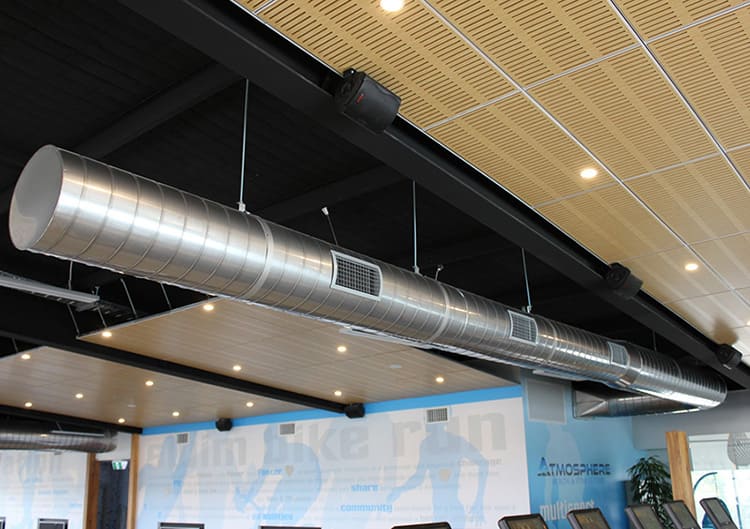

Доступны воздуховоды прямоугольной, овальной, спиральной и других форм.
Это фактор стоимости, так как каждый тип воздуховодов оценивается по-разному. И если работа включает в себя удаление опасных материалов, таких как асбест, или структурные модификации вашего дома, проект может стоить значительно дороже. При установке воздуховодов HVAC важно убедиться, что все сделано правильно и соблюдены все строительные нормы и требования, иначе позже вы можете потратить больше.
Наши лицензированные специалисты специализируются на установке жестких и гибких воздуховодов ОВКВ. Они имеют опыт работы со всеми типами воздуховодов и связанных с ними компонентов и могут обеспечить плавную и правильную установку воздуховодов HVAC, которая будет служить вашим потребностям в течение многих лет. Мы можем предоставить точную оценку стоимости установки или установить бесканальную систему кондиционирования воздуха для более быстрого, доступного и эффективного решения. Чтобы узнать больше или получить смету, позвоните по телефону 541-275-2918 сегодня.
