Проверить фазу мультиметром: Как определить фазу и ноль мультиметром

Как пользоваться индикаторной отверткой и мультиметром для определения фазы и ноля?

Во время проведения электромонтажных работ, например, при подключении розеток и выключателей, приборов освещения и прочего, требуется определить фазу и ноль. Одним из самых популярных и удобных способов для определения фазы и ноля является использование индикаторной отвертки. И не зря ее называют главным инструментом электрика.

На первый взгляд это обычная отвертка. Однако, это далеко не так.





Итак, как определить фазу и ноль индикаторной отверткой?

• Перед тем, как начать работу с индикаторной отверткой, нужно отключить автомат, который питает данную линию электропроводки.
• Зачистите концы необходимых Вам проводов (около 1,5 см изолирующего материала).
• Разведите провода в разные стороны. Это нужно для того, чтобы не произошло короткое замыкание, когда Вы включите автомат.
• Включите автомат. Зажмите отвертку между двумя пальцами (средним и большим), не дотрагиваясь до оголенной части жала инструмента. Указательный палец должен находиться на металлическом наконечнике с противоположной стороны отвертки.
• С помощью плоского конца индикатора проводится определение фазы или ноля. Поочередно подведите отвертку к зачищенным концам проводов.
• При касании прибором фазы светодиод на индикаторной отвертке загорится.

Принцип работы на примере определения фазы в розетке.

Шаг первый.

Шаг второй.



Сейчас мы рассмотрели принцип работы отвертки с интегрированной лампой. Она  наиболее популярна и доступна каждому, благодаря своей невысокой стоимости.



Также в настоящее время есть более модернизированные модели индикаторной отвертки.



Индикаторная отвертка со встроенной батарейкой.



Это уже улучшенная модель вышеописанной индикаторной отвертки. Она не только может определять фазу и ноль, а еще и найти обрыв в цепи, выявить минус и плюс в машине.



Тестер с ЖК-экраном и электронным блоком.

Такой тестер используется для определения текущего напряжения в диапазоне от 12 В до 220 В. Отметим, что погрешность измерения такого прибора велика, но в ряде случаев приблизительная оценка величины напряжения может быть очень полезна. Некоторые модели также могут помочь найти проводку, скрытую за нетолстым слоем штукатурки.

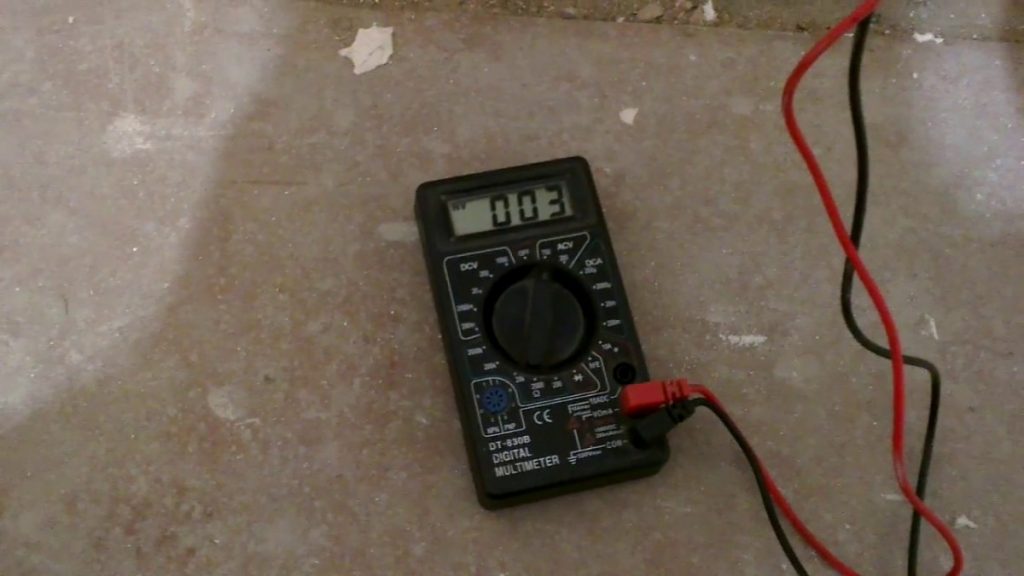

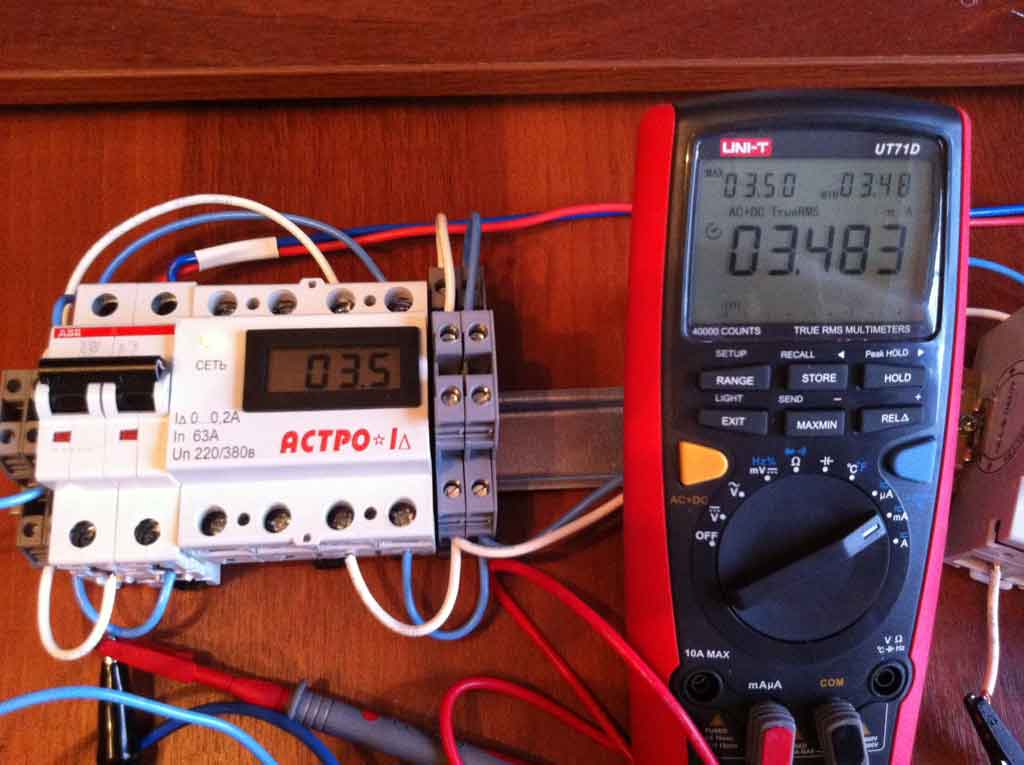

Как пользоваться мультиметром для определения фазы и ноля?



Мультиметр  –  это комбинированный прибор для электрических измерений, в котором есть достаточно большое количество функций: омметр, амперметр, вольтметр.





Использование мультиметра позволяет не только определять фазу и ноль, но также измерить на участке электрической  цепи ток, напряжение, сопротивление, найти поврежденный участок цепи.

Прибор имеет дисплей, а также переключатель. Вокруг переключателя находятся восемь секторов.

На нем имеются два сектора, значения которых важно знать:

• ACV – для переменного напряжения.
• DCV – для постоянного напряжения.



В комплекте с мультиметром Вы обнаружите два измерительных щупа  –  черный и красный.  Черный щуп необходимо подключить в нижнее гнездо с маркировкой «COM», а вот красный, в зависимости от замеров, вставить нужно в среднее или верхнее гнездо.

Самое главное и достаточно важное отличие работы индикаторной отвертки от мультиметра в том, что найти фазу с помощью отвертки легко, а вот уже различить землю или ноль не представляется возможным.

Для начала работы с мультиметром нужно произвести все те же действия, что и с индикаторной отверткой.

• Отключите напряжение электрической сети. Зачистите концы необходимых Вам проводов. Разведите провода в разные стороны и только тогда включите автомат.
• На приборе выберите измерительный предел ПЕРЕМЕННОГО напряжения (ACV) выше 220 В. Как правило, это отметка 750 В.
• Как Вы уже читали выше, на приборе имеется три гнезда. Красный необходимо вставить в гнездо для измерения напряжения. Оно обозначено латинской буквой «V».
• С помощью красного щупа коснитесь  зачищенных проводов.  Если Вы видите небольшое значение напряжения на экране (до 20 В), значит, Вы нашли фазный провод.

В случае отсутствия показаний на экране при касании щупом можно понять, что это ноль.



Как определить землю с помощью мультиметра?



• Для этого необходимо зачистить небольшой кусочек площади на батарее или трубе.
• Черный щуп вставляем в гнездо «СOM», а красный –  в гнездо «V».
• Устанавливаем прибор в режим «АСV», значение должно быть выставлено на 200В.
• Одним щупом необходимо дотронуться до зачищенного Вами ранее места, а вторым коснуться проводника.
• Если на экране появилось значение в диапазоне 150-220 В, значит, это фазный провод.
• Если же Вы увидели 5-10 В, Вы нашли нулевой провод.
• А если на экране не появились никакие значения, этот проводник является землей.



Как проверить правильность своих измерений?

Оставьте на каждом из трех проводов цветовую маркировку для Вашего удобства. Отметьте для себя, какой у Вас, каким проводом является.

Прикоснитесь  одновременно двумя щупами к фазному и нулевому проводам. На экране в этот момент должно появиться значение 220 В. А вот фазный провод и земля вместе покажут меньшее показание (от 1 до 10 В).

Пример использования мультиметра для определения фазы в розетке.

Вставляем черный и красный щупы в розетку.



Смотрим на полученное значение на дисплее. Обратите внимание на то, как выставлены значения на нашем мультиметре.



Также стоит помнить важные правила по использованию мультиметра

, а именно:

1. Нельзя пользоваться мультиметром во влажной среде!
2. Нельзя использовать мультиметр с поврежденными щупами!
3. Когда Вы проводите замеры, нельзя переставлять уже выставленные на мультиметре значения!



Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: «сайт 220.ru».

Фаза и ноль. Как определить и какой способ лучше

Иногда при выполнении монтажных, пуско-наладочных, испытательных работ или из простого любопытства возникает необходимость определения фазного или нулевого проводника. Это сделать довольно просто. Рассмотрим как.

Индикаторная отвертка

Это устройство как раз и предназначено для определения наличия фазного напряжения, более того его можно использовать как обычную отвертку.

Для определения фазы необходимо коснутся острым концом отвертки к точке, в которой вы хотите проверить фазу, а пальцем коснутся к специальному выводу на противоположном конце отвертки. Если световой индикатор загорится – значит там фаза, если нет, то ноль. Схема индикатора показана ниже:

В данном случае контакт подключается к измеряемой точке. Прикоснувшись замыкающего контакта пальцем, вы замыкаете цепь протекания тока через резистор, светодиод и вас на землю. Резистор подбирается таким образом, что ток, который будет протекать через индикатор, будет слишком мал, чтоб нанести вред человеку, но его будет достаточно для зажигания светодиода. Недостатком такого типа отвертки индикатора является невозможность проверки напряжения в сетях напряжением ниже 100 В.

Также существуют индикаторы отвертки которые имеют встроенные источники питания и логику работы, основанную на транзисторах.

Такие устройства позволяют определять наличие напряжения в сетях ниже 100 В контактным и бесконтактным способом, а также определять кабели, по которым протекает ток. Некоторые модели могут определять проводку в стене, при неглубоком ее размещении.

Определение фазы мультиметром

Если отвертки индикатора рядом нет, а взять не у кого или лень ее брать, то можно для определения фазного провода использовать мультиметр.

Этот способ более сложен и требует произвести больше действий чем с индикатором, но многим нравится. Они не ищут легких путей на пути к цели. Итак, чтоб определить фазу мультиметром необходимо установить предел измерения 750 В (если вы измеряете напряжение в сети 220 или 380 В) и для начала измерять напряжение источника. Если оно присутствует и соответствует заданному (220 или 380) то начинаем определение. Для этого необходимо один измерительный щуп мультиметра подключить к предполагаемому фазному проводу, а второй к какому-то предмету, который заземлен или имеет связь с землей. Кто-то подключает к батарее, кто-то к стене или себе и получают при этом разные значения. Это зависит от многих факторов – класс точности мультиметра, заземлены ли батареи в вашем доме или нет, от того на каком этаже вы находитесь и какие там стены и полы (покрытие).

Поэтому, если получили при одном измерении 0, то переключите на перекиньте измерительный щуп на другой провод. Если напряжение будет больше от нуля, то там фаза, при этом учитывайте погрешность прибора (если у вас на шкале напряжение скачет от 0 до, к примеру, 10 В – это может быть погрешность прибора).

При этом проводя измерения таким образом не перепутайте входы на мультиметре.

Если вы подключите щуп в порт для измерения тока 10ADC, то результат ваших измерений может стать непредсказуем как для мультиметра, так и для вас, поскольку этот порт применяется для измерения токов более 200 мА и имеет очень малое сопротивление, что при измерении напряжения равно короткому замыканию.

Сравнения способа определения фазы мультиметром и индикатором

Как я думаю вы уже поняли, что способ определения фазного проводника с помощью индикатора все же проще, чем с помощью мультиметра. Также отвертку-индикатор можно использовать еще и как обычную отвертку. При покупке отвертки-индикатора не стоит экономить и покупать дешевые китайские, которые светятся просто при прикосновении к ним. При покупке попросите продавца продемонстрировать вам их работу, для того чтоб убедится в качестве этого изделия.

Как проверить однофазный двигатель с помощью мультиметра

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% if result.suggestions %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion. keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result.products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result. products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% конец%} {% если макет == 2 %} {% if result. isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% конец%} {% если результат.предложения %}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% если результат.коллекции %}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% конец%} {% если результат.продукты%}

{% для продукта в result. products %}

• {% если product.image %} {% еще %} {% endif %}

  {{product.title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% конец%} {% если result.term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} «{{result.term | escape}}»

{% конец%} {% конец%} {% если макет == 3%} {% if result.isEmpty и result.term %} {% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions or result.collections or result.pages or result.popular_keywords %}

{% if result. suggestions %}

{{keywords_suggestions_title}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}
{% конец для%}

{% endif%}

{% endif %}

{{products_suggestions_title}}

{% если результат.продукты%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result. products %}

• {% если product.image %} {% еще %} {% endif%}

  {{product.title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | побег}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% else %}

search.product_not_found | default: » no=»» products=»» were=»» found=»»> {{translation.search.product_not_found | по умолчанию: «Товар не найден»}}

{% endif%}

{% endif%}

{% если result.term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} «{{result.term | escape}}»

{% конец%} {% конец%}

Этот веб-сайт использует JavaScript для предоставления скидок. Чтобы иметь право на скидки, включите JavaScript в своем браузере.

Для специалистов по обслуживанию HVAC: Принципы измерения трехфазного напряжения

В последней статье HVAC HotMail Док описал шаги, необходимые для измерения однофазного напряжения . Многие из вас просили написать аналогичную статью о том, как измерить трехфазное напряжение. Итак, давайте рассмотрим шаги, необходимые для измерения трехфазного напряжения в этой статье.

Безопасность превыше всего

Если вы пропустили статью об измерении однофазного напряжения, нажмите здесь , чтобы ознакомиться с ней и узнать о важных предупреждениях по технике безопасности и необходимых контрольно-измерительных приборах, необходимых для выполнения этого испытания. Если вы не прошли обучение по электробезопасности, не пытайтесь проводить это тестирование до тех пор, пока вы не пройдете надлежащее обучение и не ознакомитесь с требованиями безопасности. От этого обучения может зависеть ваша жизнь.

Где проверить

Показания трехфазного напряжения обычно снимаются со стороны входящей линии (как правило, сверху) разъединителя или на клемме линии, которая подает питание на распределительный блок агрегата, контактор, реле или пускатель двигателя. Обычно это самое безопасное место для измерения напряжения.

Измерение трехфазного напряжения

При измерении напряжения на трехфазном оборудовании измеряется напряжение между каждой ветвью, а затем усредняется. Вот шаги этого теста:

• Установите электрический мультиметр True RMS на чтение «AC» или на V с волнистой линией. Выберите приблизительное напряжение, которое вы собираетесь тестировать. При измерении оборудования HVAC приблизительное напряжение можно найти в технических данных, опубликованных производителем.
• Вставьте черный щуп в общий (COM) порт измерителя, а красный щуп в тестовый порт (обычно справа от общего порта).
• При тестировании следите за тем, чтобы ваши руки не соприкасались с электрической цепью под напряжением или металлическим концом пробника. Прикасайтесь только к пластмассовым или изолированным ручкам зонда.
• Когда у вас и у других все в порядке, включите оборудование.
• Поместите черный щуп на оголенный провод заземления или клемму.
• Поместите красный щуп на левую горячую ногу (первая фаза). Считайте и запишите напряжение на первой фазе.
• Удерживая черный щуп на земле, поместите красный щуп на вторую горячую ногу. Считайте и запишите напряжение на второй фазе.
• Затем, когда ваш черный щуп все еще находится на земле, поместите красный щуп на третью горячую ногу. Считайте и запишите напряжение на третьей фазе.

Далее измерьте и рассчитайте среднее напряжение

Используйте этот рисунок, чтобы помочь вам проверить трехфазное напряжение. Обратите внимание, что каждая фаза или ветвь трехфазного питания имеет маркировку L ₁ , L ₂ и L ₃ . Следуйте схеме, указанной при тестировании:

Иллюстрация блока трехфазных предохранителей

• Поместите черный щуп на фазу 1, а красный щуп на фазу 2. Считайте и запишите межфазное напряжение между фазами 1 и 2.
• Затем оставьте черный щуп на фазе 1 и переместите красный щуп на фазу 3. Считайте и запишите межфазное напряжение между фазами 1 и 3.
• Наконец, поместите черный щуп на фазу 2, а красный щуп на фазу 3. Считайте и запишите межфазное напряжение между фазами 2 и 3.
• Усредните все три ветви, добавив общее суммарное напряжение всех трех ветвей и разделив на три, чтобы найти рабочее напряжение. Запишите межфазное напряжение.
• Убедитесь, что все трехфазные напряжения находятся в пределах 3% от одного и того же напряжения.

Измерение напряжения является одним из основных тестов, который тысячи раз ежедневно проводится по всей стране специалистами по ОВиК. Возможность точного тестирования и интерпретации показаний является основным ключом к успеху каждого техника или установщика. Будьте в безопасности там.

Роб «Док» Фальке служит в отрасли в качестве президента Национального института комфорта, обучающей компании и членской организации, основанной на HVAC. Если вы являетесь подрядчиком или специалистом по системам ОВиК и заинтересованы в бесплатной процедуре измерения напряжения в полевых условиях, свяжитесь с Доком по адресу robf@ncihvac.
