Проверка igbt транзисторов мультиметром: Как проверить IGBT транзистор, принцип работы IGBT.

Как проверить igbt транзистор мультиметром не выпаивая

Оглавление: Как проверить полевой транзистор мультиметром? Отличительной конструктивной особенностью полевых транзисторов является изолированный затвор вывод, аналогичный базе у биполярных транзисторов , также у MOSFET имеются выводы сток и исток, аналоги коллектора и эмиттера у биполярных. Существует и ещё более современный тип IGBT, в русской транскрипции БТИЗ биполярный транзистор с изолированным затвором , гибридный тип, где МОП МДП транзистор с переходом n-типа управляет базой биполярного, и это позволяет использовать преимущества обоих типов : быстродействие, почти как у полевых, и большой электрический ток через биполярный при очень малом падении напряжения на нём при открытом затворе, при очень большом напряжении пробоя и большом входном сопротивлении. Полевики находят широкое применение в современной жизни, а если говорить о чисто бытовом уровне, то это всевозможные блоки питания и регуляторы напряжения от компьютерного железа и всевозможных электронных гаджетов до других, более простых, бытовых приборов — стиральных , посудомоечных машин , миксеров, кофемолок, пылесосов, различных осветителей и другого вспомогательного оборудования.

Само собой, что-то из всего этого разнообразия иногда выходит из строя и появляется необходимость выявления конкретной неисправности.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как проверить мультиметром
• Особенности проверки транзистора мультиметром без выпаивания
• Схема проверки igbt транзисторов
• Как проверить полевой МОП (Mosfet) — транзистор цифровым мультиметром
• Как проверить полевой транзистор мультиметром, проверка мосфет
• Как проверить транзистор мультиметром

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой метод проверки исправности полевого . ..

Как проверить мультиметром

Оглавление: Как проверить полевой транзистор мультиметром? Отличительной конструктивной особенностью полевых транзисторов является изолированный затвор вывод, аналогичный базе у биполярных транзисторов , также у MOSFET имеются выводы сток и исток, аналоги коллектора и эмиттера у биполярных.

Существует и ещё более современный тип IGBT, в русской транскрипции БТИЗ биполярный транзистор с изолированным затвором , гибридный тип, где МОП МДП транзистор с переходом n-типа управляет базой биполярного, и это позволяет использовать преимущества обоих типов : быстродействие, почти как у полевых, и большой электрический ток через биполярный при очень малом падении напряжения на нём при открытом затворе, при очень большом напряжении пробоя и большом входном сопротивлении.

Полевики находят широкое применение в современной жизни, а если говорить о чисто бытовом уровне, то это всевозможные блоки питания и регуляторы напряжения от компьютерного железа и всевозможных электронных гаджетов до других, более простых, бытовых приборов — стиральных , посудомоечных машин , миксеров, кофемолок, пылесосов, различных осветителей и другого вспомогательного оборудования. Само собой, что-то из всего этого разнообразия иногда выходит из строя и появляется необходимость выявления конкретной неисправности.

Сама распространённость этого вида деталей ставит вопрос:. Перед любой проверкой полевого транзистора нужно разобраться с назначением и маркировкой его выводов:.

Если маркировки нет или она не читается, придётся найти паспорт даташип изделия с указанием назначения каждого вывода , причём выводов может быть не три, а больше, это значит, что выводы объединены между собой внутри. Про исправную батарейку в мультиметре говорить излишне.

Подключение щупов мультиметра указано для проверки n-канального полевого транзистора, описание всех проверок тоже для n-канального типа, но если вдруг попадётся более редкий p-канальный полевик, щупы надо поменять местами.

Понятно, что в первую очередь ставится задача оптимизации процесса проверки, чтобы пришлось как можно меньше выпаивать и паять деталей, поэтому посмотреть, как проверить транзистор, не выпаивая, можно на этом видео:.

Является предварительной, она может помочь определить, какую деталь нужно проверить точнее и, может быть, заменить. Проверка показала предварительно по всем трём пунктам неисправность? Нужно выпаивать деталь и приступать к следующему действию:. Включает в себя подготовку мультиметра смотри выше.

Статическое напряжение с себя можно снять, используя антистатический манжет, накопленный заряд снимается закорачиванием всех выводов транзистора. Прежде всего нужно учитывать, что практически все полевые транзисторы имеют предохранительный диод между истоком и стоком, поэтому проверять начинаем именно с этих выводов. Вывод по итогам проверки: пробоев между электродами выводами нет, затвор срабатывает от небольшого меньше 5В напряжения на щупах мультиметра, транзистор исправен.

Получать новые комментарии по электронной почте. Вы можете подписаться без комментирования. Оставить комментарий. Главная Измерительные Химический анализ металлов и сплавов — современные методы диагностики Как правильно пользоваться микрометром Хронограф для измерения скорости пули пневматики Теодолит — принцип работы и как пользоваться прибором Инструкция по применению нивелира:как пользоваться лазерными приборами Тахеометр — что это такое?

Принцип работы электронного тахеометра Как пользоваться ареометром и как проверять плотность ареометром Ультразвуковой дефектоскоп цена и ремонт дефектоскопов Курвиметр что это такое, как пользоваться и где купить Датчики уровня воды для измерения жидкости в резервуаре Описание динистора db3.

Как его проверить? Прибор измерения толщины лакокрасочного покрытия автомобиля Что обозначает профессия слесарь КИПиА и в чём заключается его работа Установка электросчетчика в квартире цена Как снять показания счётчика электроэнергии Замена электросчётчика на лестничной клетке.

Кто должен менять? Межповерочный интервал электросчётчиков. Трёхфазные счётчики Двухтарифный счётчик электроэнергии тарифы зонного времени Тепловизоры для обследования зданий и сооружений Выбираем мультиметр для дома — какой лучше?

Анемометр — прибор, предназначенный для измерения скорости ветра Проверка конденсатора мультиметром и измерение ёмкости Бесконтактный метод: пирометры для измерения температуры Как пользоваться мегаомметром, измерение изоляции Как проверять симисторы и тиристоры универсальным мультиметром Найти трассу проводки в стене поможет прибор для поиска Как определить фазу и ноль без приборов и с ними Можно ли проверять полевой транзистор мультиметром?

Правильное использование лазерного уровня: видеоурок Измерение напряжения, как пользоваться и работать вольтметром Как измерить сопротивление мультиметром, методика проверки резисторов Особенности проверки катушки зажигания мультиметром Как правильно пользоваться штангенциркулем: видеоурок Проверка батарейки мультиметром.

Как проверять напряжение? Электричество Освещение Автоинструмент Металлообработка Ножи. Можно ли проверять полевой транзистор мультиметром?

Вам обязательно стоит прочитать о том, как правильно пользоваться лазерным уровнем. Нет комментариев. Добавить комментарий Отменить ответ. Это интересно.

Торцовочная пила с протяжкой по дереву: устройство, рейтинг. Фуговальный станок по дереву для домашней мастерской. Циркулярный станок по дереву: конструкция и разновидности. Распиловочный станок по дереву: строгальный станок для дома.

Описание, характеристики и выбор электрического рубанка. Главная Контакты Поиск.

Особенности проверки транзистора мультиметром без выпаивания

Радиолюбители знают, что зачастую много времени приходится тратить на поиск неисправностей, возникающих в электронных схемах по различным причинам. Если схема собирается самостоятельно, то заключительным этапом работы будет проверка её работоспособности. А начинать необходимо с подбора заведомо исправных электронных компонентов. В радиолюбительских конструкциях широкое применение находят полупроводниковые приборы. Проверка транзистора, как прозвонить транзистор мультиметром — это немаловажные вопросы. Разновидностей этого вида полупроводниковых приборов по мере развития электроники появляется всё больше и больше.

Подскажите пожалуйста как проверить такой транзистор а если на подлинность (не перебит ли) то это совсем другая песня. . после выпаивания транзистора появился чистый сигнал с шима как с 8 и 11 ноги.

Схема проверки igbt транзисторов

Помогите пожалуйста. Может кто-нибудб поможет опознать? Посмотрел 3 одинаковых блока. Верхние 3 цифры у всех разные. Нижние одинаковые. Нагуглить что за транзистор не получается Вопрос в принципе сейчас не стоит в определении работоспособности элемента.

Как проверить полевой МОП (Mosfet) — транзистор цифровым мультиметром

Давайте займемся теорией, повремените убегать. Портал ВашТехник наряду с заумными сентенциями, рассчитанными быть понятыми профи, предоставит методику пяти пальцев. Не слышали? Просто, как пять пальцев.

В этой статье я расскажу вам, как проверить полевой транзистор с изолированным затвором, то есть МОП-транзистор.

Как проверить полевой транзистор мультиметром, проверка мосфет

Как проверить транзистор мультиметром. Перед началом ремонта электронного прибора или сборки схемы стоит убедиться в исправном состоянии всех элементов, которые будут устанавливаться. Если используются новые детали, необходимо убедиться в их работоспособности. Транзистор является одним из главных составляющих элементов многих электросхем, поэтому его следует прозвонить в первую очередь. Как проверить мультиметром транзистор подробно расскажет данная статья. Проверка транзисторов — обязательный шаг при диагностике и ремонте микросхем.

Как проверить транзистор мультиметром

В радиоэлектронике и технике активно применяются полевые транзисторы. Их отличие от биполярных моделей заключается в том, что управление выходным сигналом осуществляется через электрическое поле. Очень часто применяются транзисторы с изолированным затвором. Для долгой и качественной работы устройства необходима проверка полевого транзистора мультиметром. К n-областям подсоединяются выводы. Ток протекает из истока в сток по транзистору благодаря источнику питания.

Как проверить различные типы транзисторов мультиметром? транзистор; Как проверить транзистор мультиметром, не выпаивая их схемы? у которых изолированный затвор (IGBT), тестируются также, как описано выше.

Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. В каких-то схемах можно, а в каких-то нельзя, или слишком сложно.

Любая электронная схема состоит из полупроводниковых элементов. Наиболее распространённые из них транзисторы. Хотя в последнее время выпускаемые элементы отличаются надёжностью, но всё же нарушения в работе электронных устройств могут привести к повреждению полупроводника. Перед тем как проверить транзистор мультиметром, необязательно выпаивать его из схемы, но для получения точных результатов лучше это сделать.

Транзисторы — это полупроводниковые приборы, служащий для преобразования электрических величин. Основное их применение заключается в усилении сигнала и способность работать в режиме ключа.

Солнечный город — Обустройство, ремонт, полезные советы для дома и квартир.

Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления h31э пробники вещь даже очень нужная. А для определения исправности достаточно будет и обыкновенного мультика.

Существует множество приборов для проверки любых типов транзисторов. Ими можно проверить не только исправность транзистора, но и подобрать необходимый коэффициент усиления h31э. Однако для ремонта бытовой техники и электроники вполне достаточно одного мультиметра.

Как проверить транзистор мультиметром(тестером): биполярный, npn и другие

Обновлена: 24 Ноября 2022 3531 0

Поделиться с друзьями

Содержание статьи Что такое транзистор и зачем его проверять Как проверить мультиметром биполярный транзистор Как проверить мультиметром униполярный транзистор Часто задаваемые вопросы Перед использованием транзистора всегда рекомендуют проверять его исправность. Для этого применяют различные приборы, но наиболее удобный и точный – мультиметр, о котором мы подробно рассказали в одном из предыдущих материалов. А сейчас расскажем, как правильно проверять мультиметром транзисторы разных типов. Что такое транзистор и зачем его проверять Транзисторы – важные элементы электрических схем и плат приборов, потребляющих ток. Эта радиоэлектронная конструкция позволяет управлять потоком электричества в сети. Технически она представляет собой полупроводниковый триод с тремя контактами. Регулирующее действие прибора основано на переходе «электрон-дырка». В зависимости от конструкции и соответствующего принципа работы различают два типа транзисторов: Биполярный. Основан на двух каналах движения частиц, а области чередующейся проводимости могут располагаться двумя способами: «дырка – электрон – дырка» (PNP) или «электрон – дырка – электрон» (NPN). Различают также аналоговые (для обычной электротехники), цифровые (для электроники) и гибридные (для силовых систем, поэтому их также называют силовыми) модели биполярных транзисторов. Они имеют три вывода: коллектор, эмиттер и базу, представляющие собой длинные тонкие штыри, торчащие из корпуса устройства. Их обозначают буквами «К», «Б» и «Э» соответственно.  Униполярный. Его также называют полевым. Это более простая конструкция, в которой ток проходит только через один узкий канал. Измерение основано не на паре «электрон-дырка», а только на одном элементе из этой пары. Во время прозвона прибора внутри этого канала изменяется напряжение. Разница между входным и выходным значением характеризует состояние устройства. Устройство также имеет три вывода-штыря: сток (обозначается буквой «С» и соответствует в схемах прозвонки коллектору биполярной модели), исток («И», соответствует эмиттеру) и затвор («З», соответствует базе). Проверять транзистор лучше всякий раз перед тем, как встроить его в плату или схему. Это намного проще, удобнее и безопаснее, чем потом пытаться найти и устранить поломку в готовой, собранной электрической цепи или электронике. Прозвонить нужно и новые, только что купленные устройства, и изделия, извлеченные из оборудования или найденные среди старых запасов. Вполне реальны ситуации, когда в партии триодов, поставленной в магазин с завода электроники, имеется значительный процент брака. Как проверить мультиметром биполярный транзистор Биполярные транзисторы распространены больше полевых, поэтому особенно важно знать, как правильно проверить их перед эксплуатацией. Алгоритм прозвона устройств PNP-типа, представленных здесь как встречно подключенные диоды, следующий: Подключаем к мультиметру щупы. Для прозвона черный щуп нужно вставить в разъем COM (отрицательный полюс), а красный – в разъем «VΩmA» (положительный полюс). Выставляем регулятор на передней панели прибора в режим прозвонки или измерения сопротивления в пределах 2 кОм. Подносим черный щуп к выводу «Б», красный – к ножке «Э» транзистора. Если транзистор исправен, сопротивление перехода будет находиться в пределах от 0,6 до 1,3 кОм. Точно так же замеряем выводы «Б» (черный щуп) и «К» (красный щуп). Нормальный диапазон сопротивления перехода для этой пары тоже 0,6–1,3 кОм.  Если хотя бы в одном из этих двух замеров указанная величина будет меньше 0,6 кОм, транзистор неисправен. Тогда меняем щупы местами: красный вставляем в разъем COM, а черный – в «VΩmA» и повторяем замеры выводов транзистора. Если прибор исправен, сопротивление будет минимально.   Иначе на дисплее будет единица. Это значит, что прибор не может измерить значения такого уровня. В этом случае транзистор неисправен, применять его в текущем состоянии нельзя, он требует замены или, по возможности, ремонта. Аналогичным способом проверяют биполярные транзисторы NPN-типа, представленные здесь как обратно подключенные диоды. Важное отличие – только в подключении щупов. Сначала черный щуп подключают к разъему COM, а красный – к «VΩmA», черный щуп подносят к выводу «Э», а красный – к выводу «К». Затем меняют местами гнезда на мультиметре, подносят красный щуп к ножке «К», а черный – к ножке «Б». В обоих случаях об исправности триода говорит сопротивление в интервале от 0,6 до 1,3 кОм. Как проверить мультиметром униполярный транзистор Униполярные (полевые) транзисторы встречаются реже биполярных, но все равно полезно знать, как проверять их исправность. Для элементов, основанных на n-канале (электрон), применяют следующий алгоритм тестирования: Нужно подключить щупы, вставив их в разъемы мультиметра аналогично тому, как это описано для прозвона биполярного транзистора. Затем так же нужно выбрать режим прозвонки (только прозвонки, режим измерения сопротивления здесь не подойдет), повернув колесо регулятора на передней панели мультиметра. Черный провод подносят к ножке «С», а красный – к выводу «И» на транзисторе. Следует зафиксировать полученное показание. Затем красным щупом касаются вывода «З» (так мы частично открываем канал, по которому проходит ток), при этом в норме получается значение меньше, чем в первом случае. Далее проход необходимо закрыть. Для этого черным щупом касаются ножки «З», красным – вывода «И». Если транзистор исправен, мультиметр покажет исходное значение, зафиксированное после первого измерения. Если прибор сломан, второе значение будет таким же, как первое, или больше (частичного открытия не вышло), или третье будет отличаться в ту или иную сторону от первого (канал не закрылся). Этот же алгоритм используют, чтобы проверить полевые транзисторы, основанные на p-канале (дырка). Единственная разница в том, что в самом начале щупы на мультиметре нужно подключить наоборот: черный вставить в разъем «VΩmA», красный – в COM. Часто спрашивают, как проверить мультиметром IGBT-транзистор. Это другое название смешанной модели – разновидности биполярных устройств, сочетающих элементы аналоговых и цифровых конструкций. Для них актуален алгоритм полевых моделей, нужно только учитывать, что коллектору соответствует вывод «С» (сток), а эмиттеру – вывод «И» (исток). PNP-типы тестируют по схеме для n-канала, NPN-модели – как для p-канала. Часто задаваемые вопросы Как проверить транзистор на плате без выпаивания? Теоретически – по тем же алгоритмам, что и транзисторы, не включенные в схему или плату. Однако на практике без выпаивания прозвонить устройство очень трудно. Для полевых моделей такой возможности нет вообще – касаться прибора щупами вы можете, но показания будут некорректны. Биполярные транзисторы без выпаивания дают более адекватные значения, но и они нередко далеки от отражающих настоящее состояние прибора. Поэтому выпаивать транзистор, скорее всего, придется. Так что проверяйте исправность элементов до того, как вы встроите их в электрические схемы или платы. Как проверить транзистор большой мощности? Транзисторы большой мощности – как правило, биполярные гибридные (силовые). Их коллектор рассчитан на ток до 100 ампер, мощность таких устройств может достигать 100 ватт. Но в плане проверки исправности действует общий алгоритм для всех моделей биполярной конструкции, приведенный выше. Если вы ставите мультиметр в режим прозвонки, отличий нет никаких; если выбираете режим проверки сопротивления, следует выставить соответствующий максимальный уровень этого параметра, указанный в технической документации проверяемого транзистора.  Как проверить строчный транзистор? Строчный транзистор (строчной развертки) – один из важнейших элементов телевизоров, обеспечивающий формирование качественного изображения на экране. Технически это, как правило, биполярные конструкции PNP-типа, поэтому для их проверки подходит соответствующий алгоритм. Основная проблема в том, что строчный элемент обычно на момент поломки уже впаян в плату. Если выпаивать его очень не хочется, попробуйте прозвонить, как есть – возможно, значения все-таки окажутся корректными. В противном случае придется выпаивать транзистор строчной развертки из платы телевизора. Как проверить составной транзистор? Составная модель также называется транзистором Дарлингтона. Она состоит из двух элементов в общем корпусе. Мультиметром такую конструкцию проверить невозможно – вы можете касаться выводов щупами, но корректных значений вы не получите. Для прозвона составных транзисторов придется собрать простую электросхему из резистора, лампочки и самого проверяемого устройства. Если оно исправно, при подключении к базе положительного полюса лампочка загорится, если подключить отрицательный полюс – погаснет. Если что-то идет не по этому алгоритму, транзистор нуждается в замене. Дополнительное видео по теме: Была ли статья полезна? Да Нет Оцените статью Что вам не понравилось? Другие материалы по теме Анатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Тестирование IGBT. Рекомендации по поиску и устранению неисправностей

Тестирование IGBT — рекомендации по поиску и устранению неисправностей

Создать конфигурацию

Редактировать	Имя	Описание	Тип конфигурации	Тип
	Name»/>

Главная | Обработка поверхности | Ресурсы | Информация об услуге | Тестирование IGBT

Что такое IGBT?

Биполярный транзистор с изолированным затвором (IGBT) представляет собой силовой полупроводник с тремя выводами, используемый в качестве высокоэффективного электронного переключателя. Они часто используются в ситуациях высокого напряжения, сильного тока с маломощными входами. Они часто используются в таких приложениях, как индукционные варочные панели, приводы двигателей переменного и постоянного тока, а также в наших источниках питания серии P7000 PowerSync™, используемых с нашими устройствами для обработки поверхностей. Давайте узнаем, как проверить IGBT:

1. Проверка на короткое замыкание IGBT

С помощью цифрового омметра на диодной шкале:

1. Измерьте сопротивление между C2/E1 и E2.
2. Измерьте сопротивление между C2/E1 и C1.

При измерении короткого замыкания (0 Ом) на шаге 1a. или 1b., IGBT непригоден для использования.

2. Включите Q1, Q2

С помощью цифрового омметра на диодной шкале:

1. Прикоснитесь + (красным) щупом к G1 и — (черным) к E1.
2. Прикоснитесь + (красным) щупом к G2 и — (черным) к E2.
3. Измерьте сопротивление между C1 и C2/E1. Должно быть низкое сопротивление (о падении диода). Поменяйте местами провода счетчика, показания должны быть одинаковыми.
4. Измерьте сопротивление между E2 и C2/E1. Должно быть низкое сопротивление (о падении диода). Поменяйте местами провода счетчика, показания должны быть одинаковыми.

3. Выключите Q1, Q2

С помощью омметра на диодной шкале:

1. Прикоснитесь + (красным) щупом к E1 и — (черным) к G1.
2. Прикоснитесь + (красным) щупом к E2 и — (черным) к G2.
3. Измерьте сопротивление между C2/E1 (+) и C1 (-). Должно быть низкое сопротивление (такое же, как в шаге 2c). Обратные измерительные провода. Читайте бесконечное сопротивление.
4. Измерьте сопротивление между C2/E1 (-) и E2 (+). Должно быть низкое сопротивление (такое же, как на шаге 2d). Обратные измерительные провода. Читайте бесконечное сопротивление.

Примечание. Некоторым цифровым омметрам не хватает мощности для включения IGBT. Вместо него можно использовать 9-вольтовую батарею.

Проверка IGBT мультиметром ПЛОХОЕ или хорошее состояние

Как проверить IGBT с помощью мультиметра, это объясняется в этой статье. Если кто-то может использовать простой мультиметр и знает, как проверить диод, он также может легко проверить IGBT. Перед тестированием обратите внимание на клеммы IGBT, они имеют клеммы G, C и E. G = вентиль, C = коллектор, E = эмиттер. Некоторые модели IGBT имеют внутренний диод, подключенный к клеммам C и E. Большой ток и большой IGBT имеют тенденцию выходить из строя из-за замыкания и размыкания, поэтому перед тестированием всего процесса вы можете сначала проверить состояние замыкания и размыкания.

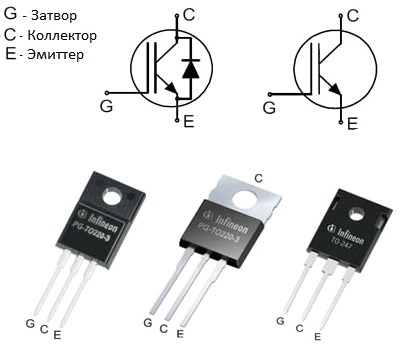

                                                               Разрядите IGBT, замкнув 3 клеммы вместе. Этот образец IGBT имеет расположение клемм как G G C E (соответственно 1-2-3).

Этап проверки IGBT с помощью мультиметра.

1. Разрядите IGBT, замкнув 3 клеммы. Используйте ножки резистора или другую аналогичную металлическую проволоку. После разряда не прикасайтесь ни к одному из его выводов и в процессе проверки всегда держите его за изолированную область или черный корпус. Удалите IGBT из цепи, прежде чем проводить какие-либо испытания.

2. Проверьте клеммы C и E, используя диапазон Rx1 кОм. Прикоснитесь к щупу и прочтите измеренное значение. Переключите измерительный провод и снова считайте измеренное значение. Хороший IGBT покажет некоторое сопротивление 1 раз и ∞ 1 раз. Защищенный IGBT укажет на 0 Ом 2 раза. Открытый IGBT будет указывать на ∞          2 времени.

                                                       Хороший IGBT укажет на некоторое сопротивление 1 раз .

                                     Хороший   IGBT  будет указывать                                                                                          0005

3. Проверьте клеммы G и C, используя диапазон Rx10 кОм. Прикоснитесь к щупу и прочтите измеренное значение. Переключите измерительный провод и снова считайте измеренное значение. Good IGBT отобразится ∞  2   раза.

4. Проверьте клеммы G и E, используя диапазон Rx10 кОм. Прикоснитесь к щупу и прочтите измеренное значение. Переключите измерительный провод и снова считайте измеренное значение. Хороший IGBT будет отображаться ∞ 2   раза.





                                       Проверьте клеммы G и E  , используя диапазон Rx10 кОм.

Все этапы тестирования 1 , 2 , 3–4 должны быть в хорошем состоянии, чтобы IGBT был в хорошем состоянии.
