Содержание

Как правильно монтировать греющий кабель для обогрева канализационных труб

Трубы канализации укладываются глубоко в грунт и в холодное время года могут промерзнуть, что непременно приведет к аварийным ситуациям, справляться с которыми очень сложно. Именно поэтому уже давно практикуется монтаж обогревательных систем, которые поддерживают оптимальную температуру в трубах.
Для этих целей чаще всего используется саморегулирующийся греющий кабель. В его структуре присутствует полимерная матрица, которая реагирует на температуру окружающей среды и избирательно меняет напряжение в проводе на отдельных его участках. Таким образом регулируется количество выделяемого тепла на всем протяжении кабеля.

Как используется греющий саморегулируемый кабель

Чтобы правильно выполнить монтаж отопительной кабельной системы канализационных труб, нужно соблюсти ряд рекомендаций и знать некоторые особенности:

Посмотреть в характеристиках данные о погонной мощности – ее значение должно быть порядка 35 Вт/м.
Крепить кабель к трубопроводу необходимо с помощью алюминиевого скотча.
Саморегулируемый кабель поставляется в бухтах, и его можно разрезать на куски нужной длины без потери функционала.
Если длина отрезка кабеля превышает 80 см, возможно его подключение отдельно к щиту или розетке.

Важно знать, что кабель для обогрева канализации всегда монтируется снаружи трубы. Лишь в особых случаях допускается прокладка внутри.

Особенности подготовки саморегулирующегося кабеля к монтажу

Прежде чем начинать прокладку кабеля, нужно его подготовить, совершив следующие манипуляции:

На греющий или питающий провод надеть внешнюю термоусаживающую трубку.
Ее диаметр должен быть значительно больше сечения кабеля.
Примерно на 5 см зачистить нагревательный кабель от внешней оболочки и расплести экранирующую оплетку.
Сплести оплетку в одну жилу. Это требуется для того, чтобы сделать заземление.
Снять внутренний изолирующий слой с проводника, отступив примерно на 2 см от внешней изоляции.
Отделить матрицу провода на одном уровне с внутренней изоляцией. Затем ее необходимо разогреть промышленным феном и аккуратно снять, не повредив проводник.

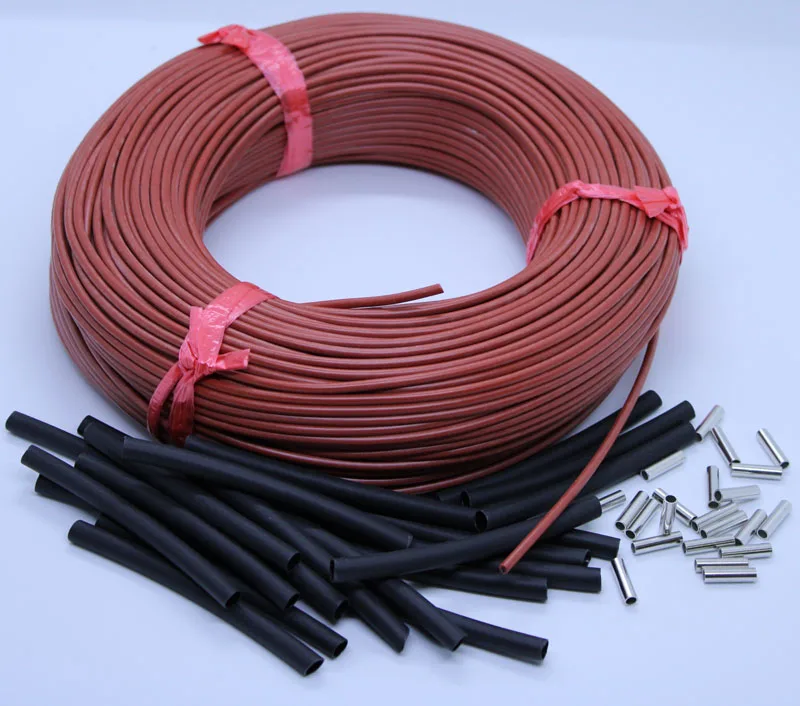

На концы проводников кабеля надеть соединительные гильзы и выполнить обжим.
По отдельности на каждый проводник надеть термоусадочную трубку маленького диаметра – она должна доходить до середины гильзы. Далее следует проделать довольно тонкую работу. А именно – на каждом проводнике удерживать трубку с помощью пинцета и разогреть ее феном, пока не появится клей.

На нагревательный провод надеть термоусадочную трубку большого диаметра. Она должна доходить до оплетки и внешней оболочки и закрывать место выхода проводников. Снова воспользоваться феном для подогрева, а потом обжать плоскогубцами середину. Таким образом, проводники окажутся друг от друга изолированы на участке соединения.
Снять с кабеля питания приблизительно на 8 см внешнюю полимерную оболочку. Провода разделить, при этом провод заземления оставить длиной 8 см, а проводники греющего кабеля укоротить до 3,5 см. Далее каждый провод нужно зачистить и надеть термоусадочную трубку.
Нагревательный провод соединить с кабелем питания сети, обжать место соединения кримперами. Сдвинуть термоусадочные трубки до середины и нагреть феном до проступания клея. Надеть термоусадку на провод заземления электропитания. Скрутить жгут из оплетки при помощи втулки. Произвести изоляцию места соединения. Надвинуть на участок соединения внешнюю термоусадочную муфту большого диаметра. Нагреть феном для обсадки и дать остыть.

Особенности монтажа нагревательного кабеля на трубы

Если трубы из ПВХ, то предварительно их нужно обмотать алюминиевой фольгой для обеспечения равномерного прогрева.
На трубу заранее наносится разметка.
Во время монтажа нельзя допускать перекрещивание кабеля.

Умный саморегулирующийся провод для обогрева

Главная
Все об обогреве
Умный провод для обогрева

Обогрев трубопроводов или просто система теплого пола – все эти устройства уже хорошо знакомы и плотно вошли в нашу жизнь. Но не всем известно, что для такого обогрева используют несколько видов кабелей: резистивный и саморегулирующийся, который еще называют умным. Именно на нем мы и остановимся подробнее в этой статье.

Общая характеристика

Итак, этот кабель пользуется популярностью в ряде отраслей. Обогрев кровель, ступенек, трубопроводов, системы теплого пола и так далее. Иными словами его используют:

Для поддержания оптимальных условий транспортировки веществ с вязкой консистенцией;
В промышленности – чтобы предотвратить кристаллизацию определенных веществ внутри трубы;
Чтобы не допустить замерзания поверхностей и веществ, а также скопления снега;
Предупредить выпадение конденсата;
Для того чтобы поддерживать постоянную температуру в трубопроводе;
Недопущения распада вещества и выпадения фракций;

Таким образом, в первую очередь умный провод для обогрева будет необходим для промышленных отраслей. Но применение его для частных нужд тоже вполне обосновано.

Главные особенности и преимущества

Почему же именно саморегулирующийся кабель пользуется такой популярностью? Все дело в том, что в сравнении с резистивным, он поможет значительно сэкономить на электроэнергии.

Провод сам умеет регулировать свою работу, вам даже и участвовать в этом не придется. При понижении температуры окружающего пространства, кабель начинает греть сильнее и наоборот. Причем на перемены в погоде он реагирует по всей своей длине. Это позволяет ему греть с разной мощностью на различных своих участках.

При всем при этом, уникальным его свойством можно назвать – невозможность перегореть, даже если провода пересекаются друг с другом. И вместе с тем он остается стойким к различным негативным проявлениям извне. Его оболочка стойка к ультрафиолету, осадкам и к перепадам температуры. Такие кабели могут смело использоваться даже в самых экстремальных условиях.

Иными словами, в отличие от резистивного кабеля, этот сможет выставить оптимальную температуру на каждом участке.

Таким образом, можно с легкостью избежать перегрева, а счета за электроэнергию значительно сократятся.

Единственным его возможным недостатком может стать стоимость – она значительно превышает цены на резистивные провода. Однако, в любом случае окупается такое приобретение уже в течении первых лет.

Такой провод соответствует всем международным стандартам и уже давно пользуется спросом во всем мире.

Тем более с ним всегда можно быть уверенными в исправности работы системы и не переживать за то, что в неподходящий момент кабель может выйти из строя. Умный провод для обогрева – это самое современные и эффективное решение, которое оценили по достоинству уже многие пользователи

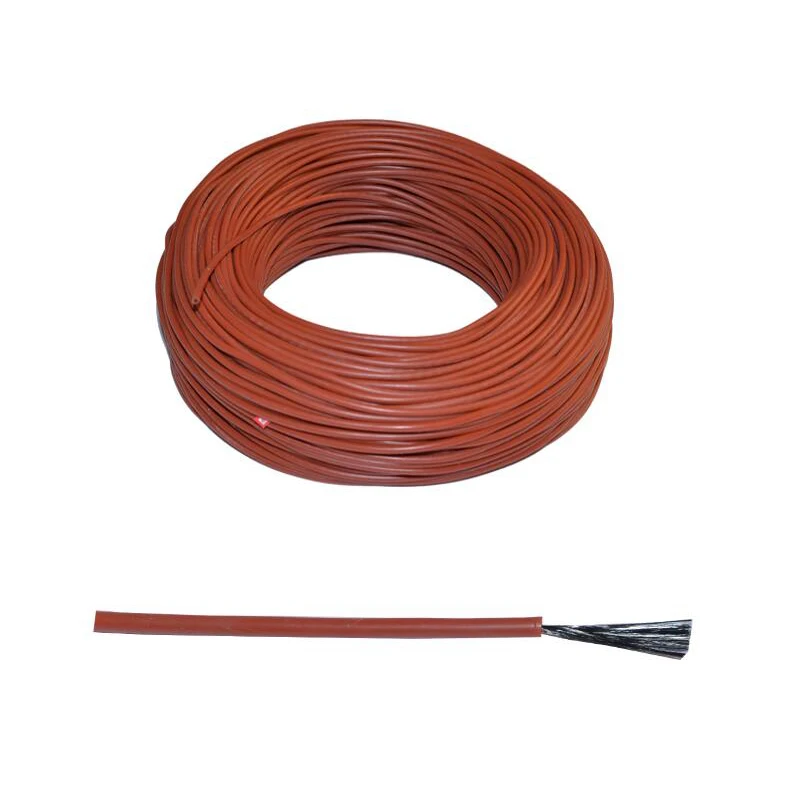

Нагревательный провод

Нагревательный провод

Нагревательная проволока сопротивления используется в различных приложениях для производства тепла. Домашнее использование можно найти в тостерах, портативных обогревателях, нагревательных плитах и многом другом.

Печные горелки являются примером электрического элемента, используемого для создания тепла. В промышленных печах и сушилках для производства тепла используются проволочные элементы. Керамические материалы часто используются в качестве изолятора для покрытия провода.

Американский калибр проволоки (AWG)

При работе с нагревательной проволокой полезно понимать систему AWG. По мере уменьшения номера калибра проволоки размер диаметра увеличивается.

Манометр (AWG)	Диаметр (дюймы)	Диаметр (мм)
16	0,0508	1,291
18	0,0403	1,024
20	0,0320	0,812
22	0,0253	0,644
28	0,0126	0,321
30	0,0100	0,255

Связь между сопротивлением и температурой

Тепло выделяется, когда электрический ток встречает сопротивление. Нагрев – это потеря мощности в цепи. Энергия не исчезает, она переходит из одного состояния или формы в другое. Энергия или мощность, потерянная в цепи, становится теплом. Сопротивление производит тепловую энергию, ощущаемую как тепло.

Сопротивление увеличивается линейно с температурой. Чем выше температура, тем выше сопротивление. Например, если вы удвоите длину куска провода, сопротивление провода удвоится. Если вы удвоите диаметр, перейдя на провод большего диаметра, сопротивление уменьшится вдвое. Если сопротивление элемента увеличивается или увеличивается ток, температура будет увеличиваться.

Расчеты

Взаимосвязь реакции производства энергии и выделения тепла известна как первый закон Джоуля. Закон Джоуля гласит, что количество тепла, выделяемого постоянным постоянным током, прямо пропорционально квадрату силы тока и сопротивления цепи. Это то же самое, что и формула для мощности, P = I2 x R , или ток в квадрате, умноженный на сопротивление. Если у вас есть два усилителя с сопротивлением 100 Ом, у вас будет 400 Вт.

Применительно к нагреву произведенное тепло может быть выражено в калориях. H = I2 x R x t . Символ «t» обозначает количество времени, в течение которого протекает ток. Примечание: одна калория = 4,184 джоуля.

Сопротивление = rho L/A . rho — постоянное удельное сопротивление данного материала. L — длина, A — площадь поперечного сечения.

Пример расчета

Нихром, удельная теплоемкость = 450 Дж/кг C

Использование 800 В на 48 Ом = 16,6 А

P = 16,6 А в квадрате, умноженное на 48 Ом = 13 227 Вт

1 Вт = 1 Дж/с

Резистор массой 1 кг из нихрома, получающий мощность 13,3 кВт, будет иметь повышение температуры на 29,6°C за каждую секунду приложенной мощности.

Теперь возьмите этот коэффициент 29,6°C и разделите его на фактическую массу резистора, чтобы определить температуру в градусах Цельсия в секунду. Пример: 2 кг нихрома увеличиваются на 14,8°C в секунду. Увеличение будет продолжаться до тех пор, пока не будет достигнут максимум или баланс мощности. При этом не учитываются потери тепла за счет конвекции.

Для чего используется провод сопротивления?

Нагревательные элементы должны быть изготовлены так, чтобы выдерживать экстремальное тепло, которое они должны генерировать. Элементы также должны противостоять факторам окружающей среды, в том числе влаге, которая может вызвать коррозию. Нагревательная проволока имеет высокое сопротивление и сопротивляется окислению. Он способен выдерживать высокую поверхностную нагрузку. Другими соображениями, которые делают проволоку полезной, является ее способность сопротивляться провисанию и деформации при небольшом весе.

Сплав	Удельное сопротивление при 20°C (68°F) Ом мм²/м (Ом/смф)	Макс. Непрерывная рабочая температура
Нихром 60	1,11 (668)	1150°C (2100°F)
Кантал А1	1,45 (872)	1400°C (2550°F)
Кантал Д	1,35 (812)	1300°C (2370°F)

Кантал А-1

Провод

А-1 часто используется в промышленности. Его можно найти в нагревательных элементах для высокотемпературных печей, используемых в стекольной, сталелитейной и керамической промышленности. Нагревательная проволока Kanthal обеспечивает постоянное удельное сопротивление во всех цепях заказа для облегчения производства.

Кантал D

Провод

Kanthal D используется как в бытовых, так и в промышленных целях. В быту его часто используют для нагревательных элементов в посудомоечных машинах, встраивают в керамические нагревательные панели и используют нагревательные кабели. Нагревательные кабели оборачиваются вокруг водопроводной трубы или проходят вдоль нее, чтобы предотвратить замерзание.

Наши таблицы нагревательных проводов доступны для предоставления вам удельного сопротивления каждого типа провода. Рассчитав напряжение, которое вы будете применять, вы получите ток для вашего элемента. Используя ток и сопротивление, вы можете определить мощность или мощность. Добавление удельного сопротивления и массы даст вам температуру.

Резистивная нагревательная проволока и токопроводящая проволока — Kanthal®

Информация

Доступные формы изделий:

Круглая проволока
Плоская проволока (ленточная)
Фасонная проволока
Многожильный провод

Проволока поставляется на катушках, в бухтах, в пакетах из ведер или распрямленными отрезками с покрытием или без него.

Тип сплава	Описание
Kanthal ^® и Alkrothal ^® сплавы FeCrAl*	Сплавы железо-хром-алюминий с высоким удельным сопротивлением для использования при температуре до 1400ºC (2550ºF).
Никротал ^® Никель-хромовые сплавы	Никель-хромовые сплавы с высоким удельным сопротивлением для использования при температуре до 1250ºC (2280ºF).
Нифетал ^® Сплавы NiFe	Железоникелевые сплавы с низким удельным сопротивлением и высоким температурным коэффициентом сопротивления для использования до 600ºC (1110ºF).
Купроталь ^® Медно-никелевые сплавы	Медно-никелевые сплавы со средним и низким удельным сопротивлением для использования при температуре до 600ºC (1110ºF).

Характеристики

Формы изделий и диапазон размеров

Круглая проволока

0,010-12 мм (0,00039-0,472 дюйма)
Другие размеры доступны по запросу.

Лента (плоская проволока)

Толщина: 0,023–0,8 мм (0,0009–0,031 дюйма)
Ширина: 0,038–4 мм (0,0015–0,157 дюйма)
Отношение ширины к толщине макс. 40, в зависимости от сплава и допусков
Другие размеры доступны по запросу.

Многожильный провод

Некоторые сплавы для нагрева сопротивлением и чистый никель доступны в виде многожильного провода.

Допуск сопротивления

Стандартный допуск сопротивления для провода указан в следующей таблице. По запросу проволока может поставляться с меньшим допуском.
Данные действительны при 20°C (68°F).

Размер провода Ø мм (дюйм)	Допустимое отклонение сопротивления %
<0,127 (0,005)	+/- 8
>0,127 (0,005)	+/- 5

Формы поставки

Кантал 9Резистивная проволока 0232 ® поставляется на катушках, в бухтах, в пакетах из ведер или распрямленными отрезками.

Изоляция и покрытие

Программа Kanthal ^® включает в себя широкий спектр изоляционных покрытий, клеевых покрытий и металлических покрытий, таких как гальваника и анодирование. Все покрытия доступны в различных цветах.

Маркировка

Каждая катушка/упаковка проволоки снабжена этикеткой или биркой, на которой указан тип сплава, номинальный размер, масса тары и нетто, сопротивление Вт/м (Вт/фут), номер заряда и каталожный номер.

Складская программа

У нас есть ряд часто используемых продуктов на складе.
