Рабочий размер ондулина листа: технические характеристики, вес, размеры листа, фото, цены

Содержание

Кровельные листы Ондулин (Россия), Нулин (США)

Волнистые кровельные листы, или как их еще называют «еврошифер» плотно заняли свою нишу на рынке российских кровельных материалов. Это обусловлено в первую очередь такими отличительными свойствами как: привлекательный внешний вид, простота монтажа, надежность и невысокая стоимость, сравнимая, разве что, с простым оцинкованным профнастилом.
В состав листов еврошифера, как правило, входят холст, модифицированный битум, различные наполнители и красящий состав.
Яркими предствителями данного направления в Челябинске являются два производителя: Ондулин (Onduline) и Нулин (Nuline).

Ондулин (Onduline)

Кровельные листы Ондулин начали завоевание Российского рынка с 1994 года — время создания компании «ОНДУЛИН — Строительные Материалы», и к настоящему времени дилерская сеть стала настолько обширной, что представителя данной компании можно с легкостью найти даже в маленьких городах нашей страны.


Постоянный рост спроса на данный вид кровельного материала, в первую очередь, обуславливается такими замечательными свойствами как:

Иногда, количества заказанных листов не хватает для полного перекрытия кровли. Причина тому – учитывание габаритных «грязных», вместо реальных «чистых» размеров листа Ондулин. А разница вполне существенна, около 0,3м2. Лист Ондулина содержит 10 волн общей шириной 960мм и длиной 2000мм (площадь 1,92м2). Для расчета необходимого количества листов необходимо учитывать перехлест как по ширине (96мм, 1 волна) так и по длине (100-150мм). В этом случае рабочий размер листа Ондулин составит 864мм и 1850-1900мм соответственно (площадь 1,6-1,64м2).

Листы «Ондулин» комплектуются специальными гвоздями и колпачками, необходимыми для крепления к обрешетке. Норма расхода гвоздей – 20 штук на 1 лист. Раньше, до 26.04.2010, крепление входило в комплект поставки и поставлялось независимо от необходимости.

В настоящий момент гвозди и колпачки не входят в комплект и предлагаются отдельно, а цена на лист Ондулин уменьшилась на стоимость этих комплектующих.

Нулин (Nuline)

Кровельные листы компании Nuline производятся в Америке и на Российском рынке являются исключительно импортным, привозным материалом. По структуре и внешнему виду они очень схожи с листами Ондулин или других производителей. На Челябинском рынке данный вид кровельного покрытия появился сравнительно недавно, но с каждым годом спрос на него растет. Это связано в первую очередь с большей экономичностью по сравнению с другими видами кровельных материалов.

Листы Нулин поставляются в двух типоразмерах:

Этот факт обуславливает экономичность листов Nuline — за счет увеличения размера листа, а соответственно уменьшения количества перехлестов. Поэтому, при сравнении цен на материалы – гораздо эффективнее сравнивать стоимость всего объема материала, а не отдельно взятого листа.

Здесь Вы можете сравнить цены на лист Нулин.

Узнайте больше о кровельных материалах:

Ондулин размер листа

Home » Misc » Ондулин размер листа

Размеры листа ондулина для крыши: полезная площадь

Все больше частных застройщиков отдают предпочтение ондулину, как кровельную материалу. Ошибочным такой выбор назвать никак нельзя, просчеты допускаются позже, при подсчетах необходимого количества кровельного покрытия.

Перерасчет приведет к лишним тратам, недочет к проблемам с покупкой материала необходимого цвета и размера. В данной статье мы подробно разберемся, какой размер листа ондулина необходимо использовать при расчетах и как исключить вероятность ошибки.

Содержание.

  1. Что такое ондулин: технические характеристики.

  2. Размер листа ондулина – полезная площадь.

  3. Расчет количества листов для укладки кровли.

  4. Тонкости монтажа.

  5. Видео — расчет ондулина для крыши.

Что такое ондулин: технические характеристики.

Ондулин – современный кровельный материал, появившийся на рынке 50 лет назад благодаря французским производителям. Лист ондулина имеет волнообразную форму, изготовлен из целлюлозы с битумной пропиткой. Благодаря использованию в составе алкидных смол покрытие отличается высокой стойкостью к выгоранию и резким температурным изменениям.

Ондулин – это экологически чистый, недорогой материал, с большим сроком службы (более 50 лет). Имеет небольшой вес, что существенно упрощает процесс монтажа. Единственный минус, который можно отметить – это горючесть целлюлозы. Но данную проблему решили производители, покрыв листы специализированными составами.

Размеры ондулина практически у всех производителей имеет строго стандартные параметры, погрешности допускаются, но минимальные, не более 5 мм.

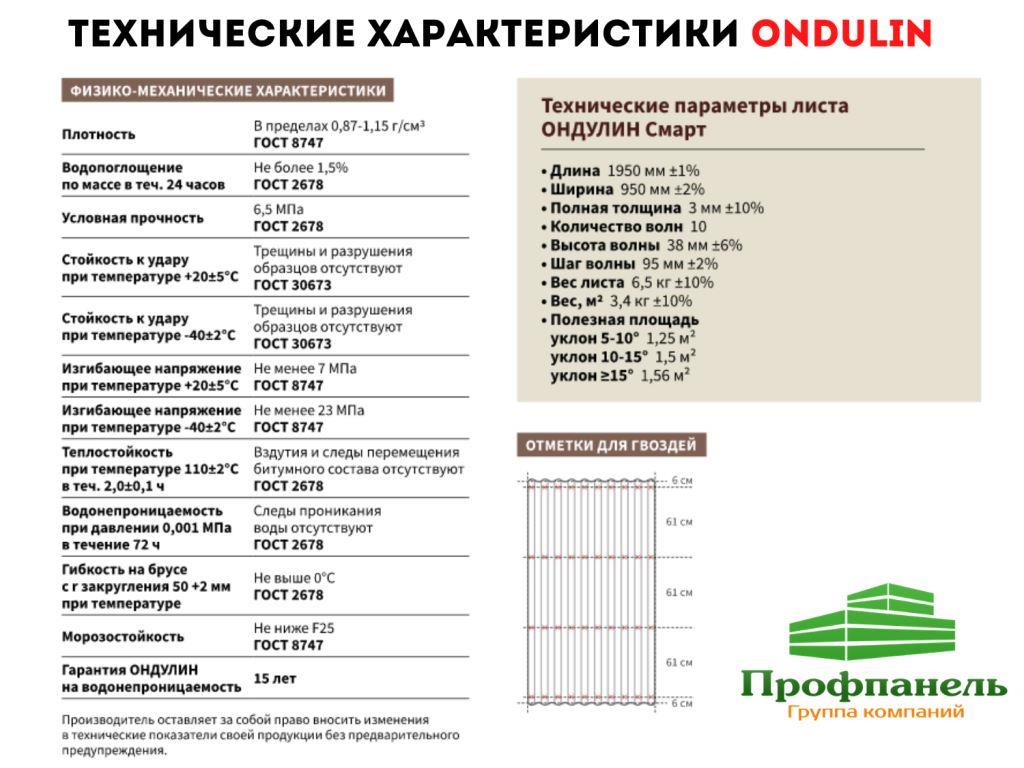

Технические характеристики кровельного покрытия:

  • Длина листа – 2 м.

  • Ширина – 95 см.

  • Толщина ондулина – 3 мм.

  • Высота профиля – 36 мм;

  • Количество волн – 10 штук.

  • Вес 1 листа – около 6 кг.

Размер листа ондулина – полезная площадь.

Высчитывая нужное количество листов ондулина для крыши, застройщики часто ошибаются – не учитывают, что материал укладывается с нахлестами. Вертикальные и боковые нахлесты существенно уменьшают полезные размеры листа ондулина для крыши, и полезная площадь уменьшается с 1,9 кв.м, до 1,6 кв.м.

Если кровля имеет сложную форму, является многоскатной, то рабочий размер ондулина сокращается еще больше и будет составлять 1,3 кв.м.

Расчет количества листов для укладки кровли.

Данный расчет очень ответственный, но выполнить его самостоятельно вполне возможно.

Важно: площадь крыши высчитывается не по размерам дома, а по уровню карнизных свесов.

  1. Угол наклона от 5 до 10 градусов – полезные размеры листа ондулина с учетом нахлестов 1,29 кв.м (размер вертикального напуска 30 см + 30 см бокового нахлеста).

  2. Угол наклона от 10 до 15 градусов – 1,54 кв.м. (нахлест 20 см + напуск 20 см).

  3. Угол наклона от 15 градусов и более – 1,56 кв. м. (нахлест 15 см + напуск 15 см).

  • Третий этап – делим полученную площадь крыши на полезную площадь листа ондулина.

  • Четвертый этап – прибавляем к полученным результатам от 5 до 10 % материла. Чем сложнее крыша, тем больше квадратных метров материла необходимо закупить на запас.

Тонкости монтажа

Ондулин не требует сложного монтажа. Укладка осуществляется на обрешетку из деревянных реек или досок. Толщина и шаг обрешетки строго зависит от угла наклона кровли:

  • Если кровля имеет маленький угол наклона до 10 градусов, то обязательна сплошная обрешетка (может быть использована фанера и доски).

  • Крыши с 10-15 градусным уклоном собираются на обрешетку с шагом в 45 см.

  • Угол наклона более 15 градусов допускает обрешетку с максимальным шагом – 60 см.

Важно: при сборке кровли должна быть строго соблюдена линейность стыков (и по горизонтали и по вертикали). Прежде чем закрепить лист необходимо убедится, что он лежит ровно по отношению к остальным и только тогда его окончательно закрепить.

Кровля из ондулина не допускает перехлест одновременно четырех листов в одном углу. Чтобы избежать данной ситуации профессионалы советуют начинать второй ряд с половинки листа.

С учетом технических характеристик материала и правил безопасности при монтаже ондулина ходить по покрытию можно только в мягкой обуви, становится исключительно на вершину профиля (не между волнами).

Видео – расчет ондулина для крыши

Добавить комментарий

полезный размер листа с учетом нахлеста, рабочая ширина, стандартная площадь

Содержание:

Особенности изготовления ондулина
Размер листа с учетом нахлеста — полезная ширина
Сильные стороны ондулина

Ондулин, или еврошифер, относится к числу наиболее надежных кровельных материалов. Давайте рассмотрим более подробно, еврошифер — что это, какие преимущества у этого материала. Во время проведения расчетных мероприятий потребуется знание стандартного размера ондулина: это даст возможность избежать недостач или излишков во время укладки кровли.

Особенности изготовления ондулина

Давайте узнаем, из чего состоит ондулин, какие материалы используются при производстве. Свое название ондулиновые листы получили от французской компании «Onduline», которая владеет патентом на данную продукцию. Материал ондулин состоит исключительно из безопасных и экологически чистых компонентов, выгодно отличаясь в этом отношении от традиционного шифера из асбестоцемента.

Для изготовления материала применяется чистая целлюлоза: для ее пропитки используется нефтяной битум и эфирные смолы. Не так давно появилась итальяно-французская разработка «ондувилл». Имея аналогичный с ондулином состав, этот новый материал имитирует керамическую черепицу.

Для производства ондулина применяются следующие операции:

  1. Очистка целлюлозы. Из ее состава удаляется мусор и примеси. Затем вещество замачивается в воде, с разведенными в ней пигментами и модификаторами. Полученное сырье называется «пульпа».
  2. Обработка пульпы. Технические характеристики ондулина предусматривают обработку на специальном конвейере, где материал прессуют до толщины 3 мм. Высохнув и затвердев, пульпа приобретает специфическую волнистость.
  3. Пропитка битумом. Целлюлозную основу площадью 1,9 м2 пропитывают с помощью нефтяного битума.
  4. Штабелировка готового материала. В качестве упаковки применяется термоусадочная пленка, оснащенная этикеткой и сопроводительной информацией.

Размер листа с учетом нахлеста — полезная ширина

Очень удобно то, что ондулин всегда выпускается в стандартных размерах. В случае обнаружения отклонений по ширине или длине волнистых листов можно сделать вывод, что скорее всего речь идет о подделке вопросительного качества.

Имея на руках информацию о полезном размере листа ондулина, довольно просто провести расчет конечного количества покрытия.

Стандартный размер листа ондулина:

  • Рабочая ширина ондулина – 950 мм. Очень удобный размер, чтобы оформить кровлю малой и средней площади.
  • Длина – 2000 мм. Круглое число делает расчет материала очень простым.
  • Толщина – 3 мм. Допускаются небольшие отклонения по данному параметру.
  • Высота волны профиля – 36 мм.
  • Вес одного листа – 6 кг. Одного квадратного метра – 4 кг.
  • Площадь листа – 1,9 м2.
  • Полезная площадь ондулина смарт – 1,6 м2. При этом учтены вертикальные и горизонтальные нахлесты.

Вооружившись информацией об общей площади кровельных скатов, для подсчета количества листов ондулина не потребуется значительные усилия. Все, что нужно – разделить площадь кровли на показатель полезной площади одного листа (1,6). Для компенсации на обрезание к полученной сумме добавляется 15%.

Также не следует забывать о корректировке размера листа ондулина с учетом нахлеста: на это влияет угол уклона скатов. В таком случае полезная ширина ондулина будет отличаться от рабочей. При расчете полезной ширины листа ондулина от стандартного показателя отнимается размер бокового нахлеста.

Сильные стороны ондулина

Первоначально функция ондулиновых листов сводилась исключительно к осуществлению быстрого ремонта и заделке протечек на шиферных, черепичных и металлических кровлях. По ходу применения практика показала, что еврошифер вполне пригоден в качестве самостоятельного кровельного материала.

Этому поспособствовали следующие его качества:

  1. Малый вес. Без преувеличения можно сказать, что ондулин – наиболее легкий материал для крыши. Это позволяет осуществлять его укладку прямо на старый шифер или профилированный лист без проведения демонтажных мероприятий.
  2. Продолжительность службы. Ондулиновая кровля способна безболезненно перенести до 100 заморозок и разморозок, что позволяет производителю давать гарантию на 25 лет. Как показывает практика, еврошифер служит не менее 50 лет.
  3. Хорошая прочность. Наличие волнистого профиля позволяет материалу иметь несущую способность в 650 кг/м2. Ему не страшны снеговые нагрузки до 300 кг/м2.
  4. Гидрофобность. Ондулин не пропускает и почти не впитывает воду, что позволяет гарантировать надежную защиту стропильной конструкции от намокания.
  5. Звукоизоляция. Поверхность еврошифера обладает шумопоглощающими характеристиками. На такой крыше почти неслышен дождь, град или сильный ветер.

Выбирая ондулин в качестве кровельного покрытия, важно учесть тот факт, что этот материал является горючим. Производитель не рекомендует при эксплуатации превышать температурный режим в + 110 градусов, иначе листы начнут деформироваться. Исходя из этого, еврошифер не следует использовать на банях, беседках с мангалами, жилищах с каминами и твердотопливными печами.

Кровельный лист Onduline

особенности

  • Четыре цвета: черный, зеленый, красный или коричневый
  • Тяжелый лист весом 6,4 кг
  • Толщина 3 мм
  • Комплект принадлежностей для установки
  • Легкий, но прочный
  • Легко пилится, прибивается и устанавливается
  • Прочный и износостойкий
  • 15 лет гарантии

идеально подходит для

  • гаражей
  • Конюшни
  • Сельскохозяйственные постройки
  • Садовые комнаты
  • Летние домики



руководство

Руководство по установке предоставляется по запросу.

Свойства

Свойства Королайн Ондулин Мини Ондулин
Размер листа 2000 мм x 950 мм 2000 мм x 866 мм 2000 мм x 950 мм
Ширина крышки 855 мм 768 мм 855 мм
Толщина 2,6 мм 2,6 мм 3,0 мм
Вес листа 5,6 кг 5,8 кг 6,4 кг
Гофр

38 мм высота
95 мм ширина

24 мм высота
48 мм ширина

38 мм высота
95 мм ширина



Требования к листу
Чтобы рассчитать количество листов, необходимых для завершения крыши, измерьте ширину крыши и разделите эту цифру на ширину покрытия —
т. е: крыша шириной 3000мм делим на 855мм = 3,5 листа.

Округлите эту цифру до ближайшего полного листа — потребуется 4 листа.

Требования к креплениям
Разделите ширину крыши на центры крепления. Разделите длину крыши на центры опор и прибавьте 3.
Перемножьте эти два значения вместе.

= приблизительное количество необходимых креплений.

Тепловые свойства
Значение U 4,4 Вт 2 K

15-летняя гарантия
На этот продукт распространяется 15-летняя гарантия водонепроницаемости. Замена предоставляется бесплатно, если продукт не сохранил водонепроницаемость при нормальных погодных условиях в течение 15 лет с даты покупки.
Coroline ДОЛЖЕН быть установлен и обслуживаться в соответствии с инструкциями производителя, чтобы гарантия оставалась в силе. Затраты на повторный монтаж или косвенный ущерб не включены.



принадлежности

  • Крепления для ондулина

    Крепежные кнопки для использования с битумными листами Ондулин

    Посмотреть продукт
  • Лист ПВХ Ондулин

    Кровельный и облицовочный лист из ПВХ для использования с листами Ондулин

    Посмотреть продукт
  • Наполнитель карнизов ондулин

    Полиэтиленовый карнизный наполнитель для использования с битумным листом Ондулин

    Посмотреть продукт
  • Ондулин Грань

    Краевая секция для использования с листами ондулина

    Посмотреть продукт
  • Королайн Ридж

    Готовый конек для использования с листами ондулина

    Посмотреть продукт
  • Фартук из ондулина

    Предварительно сформованная накладка для использования с листами ондулина

    Посмотреть продукт
  • Вентиляционная лента Onduline

    Вентиляционная гребенка

    Посмотреть продукт
  • Плащ Королайн Баттен

    Для использования с вентиляционной лентой

    Посмотреть продукт
  • Лоток для ондулиновых карнизов

    Готовый карнизный лоток для использования с вентиляционной планкой и маскирующим элементом из реек

    Посмотреть продукт

КРОВЕЛЬНЫЙ ЛИСТ ONDULINE CLASSIC

  • ОБЗОР
  • ОПИСАНИЕ
  • ONDULINE CLASSIC ПРИМЕНЕНИЕ
  • Гарантия и установка
  • ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

ОБЗОР

0 отзывов

УдалитьСравнить

ОНДУЛИН КЛАССИК КРАСНЫЙ

ОНДУЛИН КЛАССИК КРАСНЫЙ

ОНДУЛИН КЛАССИК КРАСНЫЙ

ОНДУЛИН КЛАССИК КРАСНЫЙ

ОНДУЛИН КЛАССИК ЧЕРНЫЙ

ОНДУЛИН КЛАССИК ЧЕРНЫЙ

ОНДУЛИН КЛАССИК ЧЕРНЫЙ

ОНДУЛИН КЛАССИК ЧЕРНЫЙ

ОНДУЛИН КЛАССИК КОРИЧНЕВЫЙ

ОНДУЛИН КЛАССИК КОРИЧНЕВЫЙ

ОНДУЛИН КЛАССИК КОРИЧНЕВЫЙ

ОНДУЛИН КЛАССИК КОРИЧНЕВЫЙ

ОНДУЛИН КЛАССИЧЕСКИЙ ЗЕЛЕНЫЙ

ОНДУЛИН КЛАССИЧЕСКИЙ ЗЕЛЕНЫЙ

ОНДУЛИН КЛАССИЧЕСКИЙ ЗЕЛЕНЫЙ

ONDULINE CLASSIC GREEN

ONDULINE CLASSIC — это чрезвычайно легкий экологический кровельный лист , который подходит для тропических районов, поскольку он не ржавеет и не разъедает . Кровельные листы ONDULINE CLASSIC очень легкие, едва 3 кг/м 2 , что облегчает их монтаж и экономит затраты на конструкцию. ONDULINE CLASSIC  соответствует международным стандартам, касающимся окружающей среды и устойчивого развития y. Они  не содержат асбеста или каких-либо компонентов, вредных для здоровья . Они состоят из переработанных материалов, в результате чего получается экологически чистый продукт, соответствующий принципу устойчивости в строительстве.

Цвета

БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ ПО ПРОЕКТУ

DESCRIPTION

Main Advantages

Reduces Rain Noise

Thermal Comfort

Does not rust or Corrode

High wind resistant

Waterproofing warranty

Easy to transport and install

Lightweight and Flexible

Reduces Шум дождя

Простота транспортировки

Термальный комфорт

Зеленый продукт

Легкие кровельные листы ONDULINE CLASSIC обеспечивают комфортную жизнь под крышей в любую погоду.

КРАСИВАЯ И ФУНКЦИОНАЛЬНАЯ КРЫША

Регулярная волна классического дизайна, проверенная и одобренная во всем мире и в самых суровых климатических условиях. Четыре прекрасных цвета, которые сделают вашу собственность еще более красивой, разнообразной и привлекательной.



ЛЕГКИЙ

Кровельный лист ONDULINE CLASSIC очень легкий. Экологически чистый ONDULINE CLASSIC весит всего 3,4 кг//м 2  . Это означает более легкую транспортировку и большую экономию для вас, так как это также помогает снизить общий вес конструкции.



ТЕПЛОВОЙ КОМФОРТ

Эко-кровельный лист ONDULINE CLASSIC на 2°C холоднее, чем фиброцементная черепица толщиной 5 мм. Но не только это, он намного быстрее охлаждается ночью, обеспечивая более прохладную окружающую среду и гораздо более спокойный период сна.

Нет шума, когда дождь

Без шума во время ежедневного душа дождя в Малайзии, снижает дождь на 10-15% (RW = 28 дБ)

. Гарантия на гидроизоляцию 15 лет. Пожалуйста, ознакомьтесь с нашим гарантийным документом для получения дополнительной информации.



НЕ КОРРОЗИРУЕТ

Легкий кровельный лист ONDULINE CLASSIC не подвержен коррозии, не содержит металлических и железных элементов, что означает, что он не ржавеет, что делает его идеальным решением для тропической погоды.



ВКЛАД В СОЗДАНИЕ УСТОЙЧИВОГО МИРА

Кровельный лист ONDULINE CLASSIC — это экологически чистый продукт, который гарантирует использование более 50 % переработанных материалов в производственном процессе. Выбирая ONDULINE CLASSIC , вы также помогаете сохранить окружающую среду!



КРЫША ВСЕГДА НА МЕСТЕ

Легкий кровельный лист ONDULINE CLASSIC прошел испытания в аэродинамической трубе и выдерживает сильный ветер и ураганы скоростью более 220 км/ч. Вы можете быть уверены, зная, что крыша всегда будет на своем месте, а интерьер вашего имущества защищен!



  • Длина: 2000 мм
  • Ширина: 950 мм
  • Толщина: 3 мм
  • Профиль: 10 волн
  • Высота волны: 38 мм
  • Вес на м 2 : 3,4 кг
  • Вес листа: 6,4 кг

ONDULINE CLASSIC ДЛЯ ПРИМЕНЕНИЯ

Гарантия и установка

РУКОВОДСТВО ПО УСТАНОВКЕ

СУПЕРПРОСТАЯ УСТАНОВКА

Правильно следуйте указаниям руководства по установке, чтобы обеспечить правильное размещение крышки, отсутствие дефектов и проблем, таких как протечки или просачивание.

Learn more
  • Барьер бьюти
  • Самодельная пескоструйка
  • Пескобетон для штукатурки
  • Осыпается фикус бенджамина что делать
  • Утка с белой головой и черным телом
  • Как сделать барометр
  • Как включить вытяжку на кухне
  • Шлифовка дома из бруса
  • Рукавицы это
  • Почему белье после стирки в стиральной машине плохо пахнет
  • Сорта винограда по алфавиту



Ондулин Кровельный лист Грани | Южное защитное покрытие

0 вкл. НДС Бывший. НДС

  • Ондулин и Ондувилла >
  • Кровельный лист Ондулин Края >
  • Кровельный лист Ондулин Края

Поделитесь этим продуктом

Onduline Edge Piece Подробнее. ..

Код: ON1VER

Onduline Color —

  • Насыщенный серый Насыщенный серый
  • Черный Черный
  • Коричневый Коричневый
  • Зеленый Зеленый
  • Красный Красный

£9.

10 Вкл. НДС £10,92 Вкл. НДС £10,92 Вкл. НДС 10,9 фунтов стерлингов2 Вкл. НДС £10,92 Вкл. НДС 413 В наличии 60 В наличии 138 В наличии 103 В наличии 81 В наличии Выберите вариант выше

Код: ON1VER

Наличие: 795 в складе

Qtyadd TO CART


Lowes-Roofing-Panels-Google Suce

AlleshoppingBildervideoSmapsNewsbücher

Sunchoptionen

крыши на уровне LOWES.com 9006 9007

WWWWS. & Аксессуары

Найдите панели крыши в Lowe’s уже сегодня. Покупайте кровельные панели и различные строительные материалы онлайн на сайте Lowes.com.

Металлические кровельные панели · Продажа металла в магазине · Поликарбонатный пластик · Сталь

Металлические кровельные панели и аксессуары на Lowes. com

www.lowes.com › … › Кровельные панели и аксессуары

Наши кровельные панели просты в установке, экономичны и практически не требуют обслуживания. Компания Lowe’s предлагает широкий ассортимент кровельных материалов и аксессуаров, от …

Белые кровельные панели на Lowes.com

www.lowes.com › … › Кровельные панели

Белые кровельные панели на Lowe’s сегодня. Покупайте кровельные панели и различные строительные материалы онлайн на сайте Lowes.com.

Ähnliche Fragen

Какое кровельное покрытие самое дешевое?

Какая металлическая кровля самая дешевая?

Какой лист лучше всего подходит для кровли?

Кровельный лист какой толщины лучше?

Металлическая кровля на Lowes.com

www.lowes.com › Строительные материалы › Кровля

Найдите металлическую кровлю на Lowe’s уже сегодня. Магазин кровельных материалов и различных строительных материалов … Fabral 5 Rib 3,14 фута x 12 футов Ребристая металлическая кровельная панель Evergreen.

Metal Sales Панель крыши из гофрированной оцинкованной стали 2 фута x 8 футов

www.lowes.com › … › Панели крыши

Bewertung 4,4

(86)

24 дюйма. покрытие панели с 1/2 In. высота ребра. Классический вид 32 калибра, оцинкованные гофрированные панели. Идеально подходит для крыш и стен с …

Ширина (футы): 2
Длина (футы): 8
Вес (фунты): 7,46

Гофрированное соединение 3,17 x 12 футов Ребристая серебристая стальная крыша Панель

www.lowes.com › … › Кровельные панели

Bewertung 4,3

(93)

Эта универсальная металлическая кровельная панель имеет классический внешний вид и используется в широком спектре кровельных и боковых стен, включая жилой, коммерческий, …

Размер панели (в кв. футах): 38,04

Ширина (в футах): 3,17

Результаты 1–24 из 26 · Лопата для кровли из стекловолокна с 48-дюймовой ручкой.

РубрикаРазное
