Обуздаем ветер. Монтаж радиального (центробежного) вентилятора

Монтажные работы, связанные с установкой, подключением к электрической сети и системе воздуховодов радиального (центробежного) вентилятора должны выполняться в строгом исполнении всех требований нормативных документов и с соблюдением правил техники безопасности. Все исполнители должны иметь допуск к проведению подобных работ.
Способ установки выбирается в зависимости от конструкции и типа радиального вентилятора, его веса, места и условий установки.
Ввиду того, что радиальные вентиляторы часто имеют большие габариты и вес, описание монтажа должно включать не только процесс присоединения и подключения, но и транспортировку, погрузочно-разгрузочные работы, подготовительные работы и многое другое.


Подготовительные работы перед монтажом радиального (центробежного) вентилятора

Подготовительные работы касаются подготовки проекта вентиляционной системы и, при необходимости, изготовления основания для радиального вентилятора.
Основание для тяжелых моделей радиальных вентиляторов выполняются из бетона с заранее продуманными механизмами крепления. Также предусматриваются устройства подъема и установки радиального вентилятора на основание.

При выполнении подготовительных работ следует обязательно производить проверку комплектности, а также выполнять все работы в строгой последовательности.


Установка радиальных вентиляторов на подготовленную основу

Установка тяжелых радиальных вентиляторов на основу требует применения виброизоляторов. Но стоит помнить, что некоторые виды виброизоляторов к основе не крепят. Выбор места установки виброизоляторов, если не предусмотрены проектом, производится с целью недопущения смещения центра тяжести устройства.
При фиксации радиального вентилятора к бетонному основанию, анкера фиксируют к раме и в собранном виде опускают в цементный раствор (в подготовленные гнезда). После застывания цемента производят проверку крепления, а при перекосах и слабом креплении подкладывают прокладки с последующим затягиванием болтов.


Если требуется проведение регулировочных работ со снятием радиального вентилятора с основания, то анкерные болты следует защищать от смятия путем прокладки деревянных бруском под раму.
При достаточно небольшом весе радиального вентилятора, вместо виброизоляторов применяют резиновые вкладки толщиной от 20 до 25 мм. При этом отклонения от плоскости установки не должно превышать 5 мм.


Порядок работ при монтаже тяжелого радиального вентилятора

Перед монтажом тяжелого радиального центробежного вентилятора необходимо проверить наличие всех элементов и при необходимости провести расконсервирование.
После распаковки собирают раму (основание) радиального вентилятора с присоединением виброизоляторов и устанавливают на временные подставки. Следующим этапом является сборка корпуса (при разборном корпусе нижнюю часть) и устанавливают рабочее колесо. Полностью собранный корпус с рабочим колесом закрывают и проводят проверку зазоров между во всех направлениях (радиальное и осевое).

Регламентирующими величинами принято считать 1% от наружного диаметра рабочего колеса.
После выполнения перечисленных работ производят выемку временных подставок и крепление вентилятора к раме. Последними этапами является присоединение привода к рабочему колесу, проверка смазочных материалов и балансировка рабочего колеса.
Проверка статической балансировки производится путем проворачивания рабочего колеса на произвольный угол. При этом остановка не должна сопровождаться колебательными движениями и возвратом в одно и то же положение. При наличии таких явлений производят наваривание груза в противоположном месте относительно нижнего (тяжелого) участка.
Заключительным этапом является установка и подключение электрического двигателя и установка защитных устройств на передаточный механизм и соединительные муфты.
При наличии клиноременной передачи проверяют параллельность шкивов и натяжение ремней, которые при оттягивании обладают пружинящими свойствами.

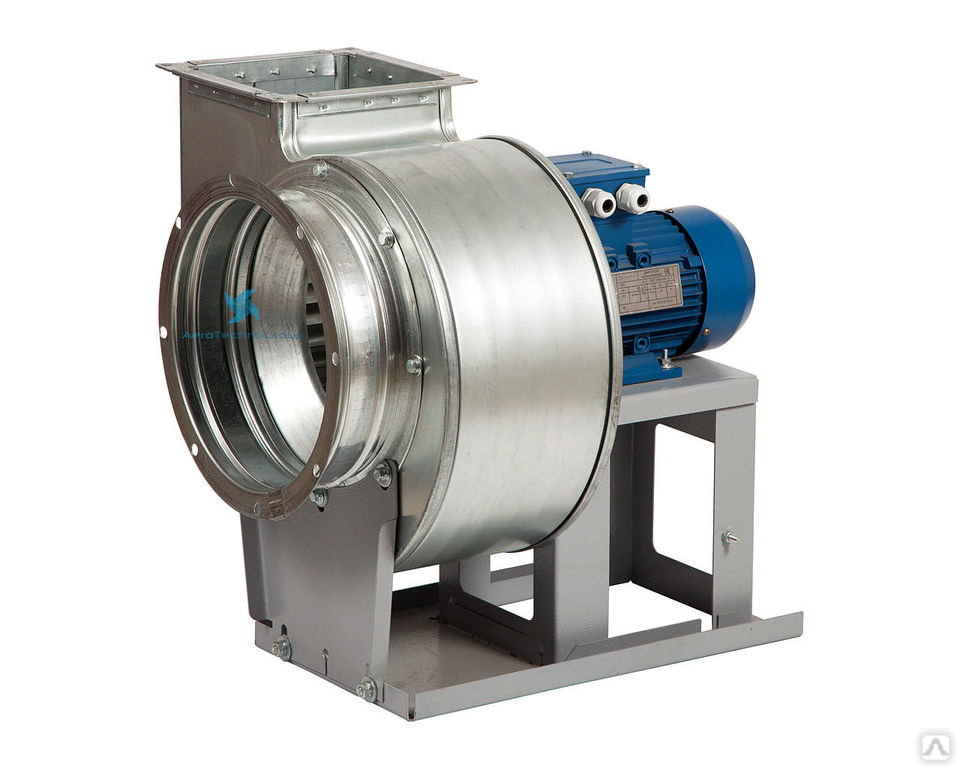

Установка радиальных вентиляторов небольшого размера

Радиальные вентиляторы небольшого размера устанавливаются с применением виброизоляторов непосредственно на бетонное основание или металлическую основу. Также возможна установка небольших радиальных вентиляторов на кронштейнах, которые изготавливаются из прокатного металла и заранее вмуровываются в стену.
Так как небольшие радиальные вентиляторы всегда поставляются в собранном виде, их достаточно установить на раму или подготовленное основание. Крепежные элементы или отверстия должны быть выполнены заблаговременно (до вмуровывания). Вместо виброизоляторов допускается применение резиновых прокладок с толщиной в пределах от 5 до 10 мм.

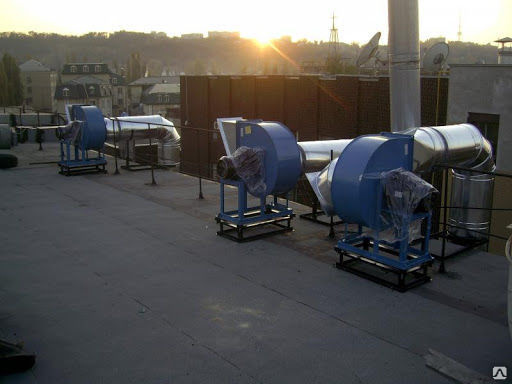

Установка крышных радиальных вентиляторов

Установка крышных радиальных вентиляторов требует особых навыков и проведения подготовительных работ. Все крышные вентиляторы устанавливаются с использованием стаканов различных конструкций.
После проверки и осмотра на наличие неисправностей радиальный крышный вентилятор снабжается специальным открывающимся при включении устройства клапаном. При условии использования вентиляционной системы для крышного радиального вентилятора, первое звено системы устанавливается одновременно с установкой вентилятора. При отсутствии системы воздуховодов устанавливают специальный поддон, который служит для сбора конденсата.
Все остальные операции по подключению и первому запуску сходны с операциями, которые характерны для улиточных радиальных вентиляторов. Особого внимания заслуживает применение специальных устройств антиобледенения или защиты от низких температур, которые монтируются и подключаются согласно требований и рекомендаций изложенных в сопроводительных документах.


Дополнительные работы по монтажу радиальных вентиляторов

Монтаж радиальных вентиляторов почти всегда сопровождается присоединением его к вентиляционным каналам или воздуховодам. Эти работы должны выполняться в соответствии со следующими рекомендациями:

  • при отсутствии воздуховода присоединенного к заборному отверстию, оно закрывается защитной решеткой,
  • между выходным отверстием и воздуховодами устанавливается гибкая вставка для гашения вибраций,
  • первый участок воздуховода рекомендуется оставлять прямым на длине около 1. 5 метра для стабилизации воздушного потока,
  • применение виброизоляторов для высокооборотистых радиальных вентиляторов не желательно (высокая частота вибраций плохо гасится пружинными виброизоляторами).

Также следует соблюдать правила подключения электрического двигателя радиального вентилятора, корпус которого обязательно заземляется (кроме моделей с пластиковым корпусом).
Особое внимание необходимо при первом запуске радиального вентилятора. Необходимо произвести перекрытие воздушного канала с последующим плавным открытием для предотвращения перегрева электродвигателя. Некоторые модели радиальных вентиляторов требуют обкатки согласно паспортным данным.


Применение и подключение дополнительных устройств

Дополнительными устройствами могут являться регуляторы скорости вращения электрического двигателя радиального вентилятора. С их помощью можно изменять производительность установленного радиального вентилятора.
Регулировка производится путем изменения частоты или напряжения сети. Но ввиду того, что изменение напряжения является более доступным и предпочтительным, оно применяется намного чаще.

Также применяются регуляторы скорости вращения, которые работают на фазном принципе. Эти устройства имеют преимущество в плавном регулировании от 0 до 100% от номинальных значений.

Приведенные рекомендации по монтажу радиальных вентиляторов не могут считаться полными, так как многие производители снабжают свои изделия дополнительными устройствами или создают не стандартные конструкции. Такие радиальные вентиляторы требуют детального изучения и проработки всех этапов монтажа.
Также в этих рекомендациях опущены те этапы монтажа, которые характерны только для одного типа или серии радиальных вентиляторов, которые не могут считаться общими для большой группы моделей.
Особо стоит отметить, что все работы, включая подготовительные, следует доверять опытным квалифицированным специалистам, которые знают все методы установки, монтажа, регулировки и запуска радиальных вентиляторов, а также их присоединения к вентиляционным системам.

Монтаж радиальных центробежных вентиляторов в Новосибирске и Бердске

Компания «Бюро климат» выполнит весь спектр работ по вентиляции в жилых (квартиры, коттеджи), торговых (магазины, салоны, кафе, рестораны,  офисы) и промышленных (цеха, производственные помещения, фермы, пекарни)  помещениях.

Вентилятор является главным элементом принудительной вентиляции зданий, его подбирают на этапе проектирования с учетом требований к монтируемой системе вентиляции. Основной характеристикой радиальных вентиляторов является их производительность.

Радиальные вентиляторы создают большой напор воздуха и поэтому активно применяются в системах с большой сетью воздуховодов. В зависимости от монтажа радиальные вентиляторы подразделяются на крышные, настенные, напольные и канальные.

Центробежные (радиальные) вентиляторы так же отличаются величиной создаваемого давления и бывают трех типов: низкого, среднего и высокого давления. Они могут быть правого и левого вращения и иметь различные дополнительные возможности: взрывоопасные, для работы в сложных и агрессивных средах.

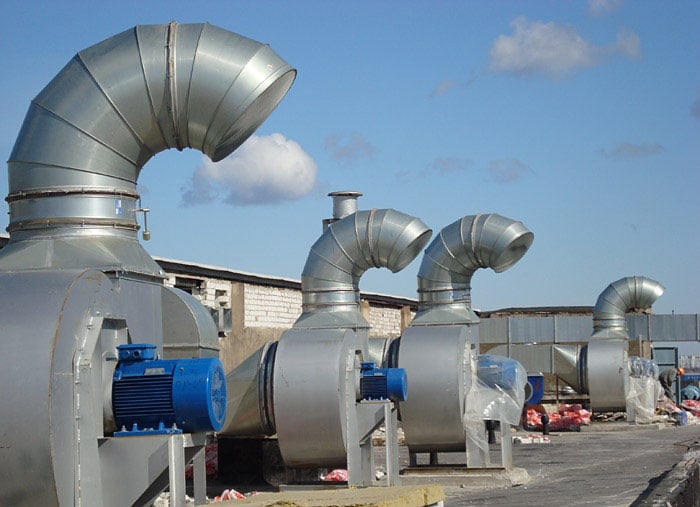

Монтаж центробежных радиальных вентиляторов

Монтаж и пуско-наладка центробежного вентилятора осуществляется на основе проектной документации, СНиП и тех условий, а так же в зависимости от типа оборудования и места его монтажа. При установке важно не только безопасное расположение прибора, но и удобство его дальнейшего обслуживания. Монтаж вентилятора осуществляется после его предварительной сборки и проверки работоспособности.

При установки центробежных агрегатов больших габаритов и веса, сначала устраивается фундамент, к которому вентилятор крепится болтами, а укрепление в дальнейшем заливается цементом.

Для защиты от аэродинамического сопротивления необходимо обеспечить наличие прямых участков на входе (1,5 диаметра рабочего колеса) и выходе (3 диаметра). Если происходит монтаж в влажной или агрессивной среде монтируется вентилятор с исполнением двигателя с защитой от вредной среды. В производственной вентиляции перед таким оборудованием монтируется датчик газового сигнализатора.



Перед включением радиального вентилятора необходимо сделать заземление корпуса, если двигатель отдельностоящий, ограждают ременную передачу. чтобы защитить обслуживающий персонал от травм.

Чтобы избежать проблемы при монтаже и эксплуатации радиального вентилятора и всей системы, важно сделать предварительные верные расчеты системы вентиляции, применять только качественные материалы, минимизировать применение самодельных элементов (за исключением невозможности использования стандартных конструкций).

Монтаж центробежных радиальных вентиляторов, используемых во многих вентиляционных системах, должен осуществляться квалифицированными бригадами, имеющими опыт монтажа таких систем.

Монтаж  вентилятора производится в процессе монтажа всей системы вентиляции.

Стоимость монтажа радиального вентилятора зависит от ряда факторов:

  • от модели вентилятора;
  • от места  и условий монтажа;
  • от размера вентилятора и его веса;
  • от высоты, на которую монтируется вентилятор.

Стоимость монтажа радиального вентиляторов выше, чем осевого вентилятора той же мощности, так как стоимость радиального вентилятора включает цену на присоединение его к системе воздуховодов.

Монтаж вентиляторов включает в себя подключение электрического кабеля с заземлением. Иногда такие приборы подключаются к общей системы автоматики, что значительно повышает стоимость монтажа вентилятора. Поэтому стоимость монтажа радиального вентилятора рассчитывает индивидуально на каждом конкретном объекте.

Заказать монтаж радиальных вентиляторов

Мы готовы в кратчайшие сроки скомплектовать любой объект любой сложности, значительно сэкономив ваши время и деньги.

Цены на радиальные вентиляторы в Новосибирске и Бердске вы можете уточнить у наших менеджеров по телефону.

Телефон:   (383) 381-98-00 — Монтаж радиальных вентиляторов

Вы можете оставить заявку по E-mail: [email protected]



Как долго служат промышленные вентиляторы? Годы обслуживания вентиляторов и воздуходувок.

Основную часть этой статьи мы посвятим ключевым компонентам качественного обслуживания вентиляторов и воздуходувок. Но долгая жизнь вентилятора начинается задолго до этого со строительства и монтажа.

Увеличенный срок службы промышленного вентилятора или воздуходувки благодаря качественной конструкции

Продление срока службы вентилятора или воздуходувки начинается с качества конструкции производителя. Чем лучше промышленный вентилятор или воздуходувка спроектированы и изготовлены для конкретного применения, тем больше шансов, что они полностью реализуют свой потенциал.

Увеличенный срок службы промышленного вентилятора или воздуходувки благодаря надежной установке

Другим важным вложением в жизнь вашего вентилятора или воздуходувки является его правильная установка. Лучший способ обеспечить надежную установку — следовать руководству по установке, эксплуатации и техническому обслуживанию (IOM) от производителя. Это предоставит спецификации для таких вещей, как оптимальный крутящий момент при креплении вентилятора к фундаменту и максимально допустимые уровни вибрации для вашего вентилятора или воздуходувки.

Чтобы настроить вашу систему на более длительный срок службы и облегчить техническое обслуживание вентилятора или воздуходувки после установки, начните с ровного фундамента и убедитесь, что он правильно затянут с помощью надежного соединения вентилятора с фундаментом. Вы также захотите проверить затяжку всех ваших креплений, особенно внутри соединения колеса с валом, потому что, если это не так, это может привести к очень быстрому отказу.

Следующее, что нужно проверить, это вибрация вентилятора, исправляя любой чрезмерный дисбаланс, возникший во время транспортировки и установки, чтобы он работал в пределах рекомендованных уровней вибрации. Если перед установкой ваш вентилятор какое-то время простаивал без дела, вы также можете дважды проверить, правильно ли смазаны подшипники. Подробнее об этом ниже.

Продление срока службы за счет приоритетного регулярного обслуживания вентилятора или воздуходувки

После правильной установки вентилятора или воздуходувки в вашем приложении настройте график регулярного обслуживания вентилятора и воздуходувки, чтобы максимально увеличить срок службы вашего оборудования. «Регулярное обслуживание» означает что-то свое в каждом приложении и среде установки. Цель состоит в том, чтобы установить график, который, по-видимому, дает вам наилучшее соответствие температуры и вибрации.

После того, как вы определите время и частоту профилактического обслуживания, лучший способ убедиться, что вы всегда будете в курсе, — это установить датчики температуры и/или вибрации для непрерывного мониторинга для раннего обнаружения проблемы до выхода из строя. Таким образом, даже если что-то изменится в промежутке между запланированным обслуживанием, у вас будет раннее предупреждение для мониторинга и устранения любых потенциальных проблем.

Вот ключевые компоненты, которые необходимо регулярно контролировать и проверять:

Надлежащее обслуживание вентилятора и воздуходувки: колесо вентилятора

Что может случиться с крыльчаткой вентилятора? Наиболее распространенная проблема, с которой вы столкнетесь с крыльчаткой вентилятора, — это повышение уровня вибрации. Проверьте свое колесо, чтобы убедиться, что оно чистое, не подвержено коррозии и сбалансировано для поддержания указанного класса качества балансировки вентилятора. Мы также рекомендуем предусмотреть виброизоляцию вентилятора, чтобы избежать проблем во время работы.

Надлежащее обслуживание вентилятора и воздуходувки: уплотнение вала

Когда вал выходит из корпуса вентилятора, он проходит через уплотнение вала. Уплотнения вала быстро изнашиваются, поэтому мы рекомендуем иметь запас материала уплотнения вала, например, керамического войлока, как вентилятор, показанный в нашем видео. Периодически снимайте пластины, вытягивайте материал, заменяйте его новым уплотнением вала и заменяйте пластины.

Надлежащее техническое обслуживание вентилятора и воздуходувки: подшипники

Подшипники, пожалуй, самый часто заменяемый элемент вентилятора. На самом деле, их часто заменяют намного раньше, чем это необходимо. Продление срока службы подшипников — отличный способ снизить затраты на техническое обслуживание вентилятора или воздуходувки и продлить срок службы всего оборудования. Есть два основных компонента технического обслуживания подшипников.

Мониторинг: Контролируйте подшипники с помощью датчиков вибрации и температуры, которые вы можете заказать у производителя высококачественных вентиляторов.

Смазка: Очень важно правильно смазывать подшипники. Это означает, что смазки должно быть достаточно, чтобы уменьшить трение и при этом отводить тепло. Вы также можете сказать, что это слишком много, если оно протекает через уплотнения.

Помните, что подшипники имеют срок службы L10, поэтому независимо от того, насколько хорошо вы их обслуживаете, они выйдут из строя в конце этого срока службы. Мы рекомендуем хранить стандартные сменные детали на полке, чтобы, когда срок их службы подходит к концу, вы могли быстро заменить их и вернуться к работе.

Надлежащее обслуживание вентилятора и воздуходувки: вал, муфта и моторный привод

У вентилятора с прямым приводом вал соединяется с двигателем напрямую или через муфту. Муфта не требует особого ухода, но очень важно правильно выровнять ее каждый раз, когда вам нужно ее переместить или разобрать и снова собрать. Кроме того, в муфте есть смазка — убедитесь, что в ней есть смазка в течение всего срока службы муфты.

В вентиляторе с ременным приводом привод соединен с валом вентилятора через ременную систему. Ременная система представлена ​​втулкой, шкивами и комплектом ремней. Это быстроизнашиваемые товары, поэтому мы рекомендуем иметь их на полке. Чтобы максимально продлить срок службы вашей ременной системы, убедитесь, что ваши шкивы находятся заподлицо друг с другом, правильно выровнены и натянуты.

Наконец, график технического обслуживания вашего вентилятора или воздуходувки должен включать двигатель, что аналогично обслуживанию подшипников вентилятора. В двигателе есть подшипник со стороны привода и подшипник с неприводной стороны, которые должны иметь этот необходимый график смазки. Они также преуспели бы, если бы их контролировали на вибрацию и температуру.

Надлежащее техническое обслуживание вентилятора и воздуходувки: сталь

Помимо компонента привода и вращающегося оборудования, у вас есть сталь. С точки зрения ухода за сталью особо нечего делать, кроме как подкрасить краску, чтобы она не ржавела. Пока вы со временем подкрашиваете его, ваша сталь, вероятно, будет тем, что переживет все на вашем оборудовании.

Резюме

: Техническое обслуживание, установка и качество промышленных вентиляторов и воздуходувок для увеличения срока их службы

Максимальный срок службы промышленных вентиляторов и воздуходувок зависит от трех основных факторов:

  • Работа с качественным, известным производителем вентиляторов и воздуходувок
  • Правильная установка вентилятора, включая мониторы, в дополнение к графику технического обслуживания
  • Составление и соблюдение расписания технического обслуживания

Узнайте о техническом обслуживании вентиляторов и воздуходувок от инженера по применению

Старший инженер по применению Чет Уайт демонстрирует, как продлить и максимально увеличить срок службы ваших промышленных вентиляторов и воздуходувок в этом 7¾-минутном видеоролике.

Когда вы будете готовы начать свой проект или обновить программу технического обслуживания вентиляторов и воздуходувок, свяжитесь с одним из наших инженеров по применению, чтобы обсудить детали вашего проекта.

Мы приветствуем комментарии и вопросы на нашей странице LinkedIn, и вы всегда можете связаться с нами или запросить предложение для получения более подробной информации.

4-Fans : Ответы по охране труда

Ответы по охране труда Информационные бюллетени

Легко читаемые информационные бюллетени с вопросами и ответами, охватывающие широкий спектр тем по охране труда и технике безопасности на рабочем месте, от опасностей и болезней до эргономики и продвижения на рабочем месте. ПОДРОБНЕЕ >

Загрузите бесплатное приложение OSH Answers

Поиск по всем информационным бюллетеням:

Поиск

Введите слово, фразу или задайте вопрос

ПОМОЩЬ

О чем говорится в этом документе?

Что такое фанаты?

Вентиляторы являются «рабочими лошадками» вентиляционных систем. Чтобы система вентиляции была эффективной, вентиляторы должны быть соответствующего размера и типа. Они должны обеспечивать достаточную скорость (движение воздуха) для захвата загрязняющих веществ в источнике, протягивания их через вытяжку и выноса по системе воздуховодов, через устройства очистки воздуха и выхлоп на улицу.


Сколько типов вентиляторов доступно?

Существует два основных типа вытяжных вентиляторов:

  1. Осевые вентиляторы: Эти вентиляторы выглядят как пропеллеры и всасывают воздух прямо через вентилятор.
  2. Центробежные вентиляторы: Эти вентиляторы выглядят как «беличьи клетки», которые втягивают воздух в центр вентилятора и выпускают его под углом 90 градусов.

Рисунок 1
Типы вентиляторов

Осевые или пропеллерные вентиляторы

Существует три основных типа осевых вентиляторов: пропеллерные, трубчатые и лопастные. Пропеллерные вентиляторы чаще всего используются для разреженной вентиляции или охлаждения. Эти вентиляторы часто монтируются в стене или потолке. Типичными примерами являются автомобильный вентилятор радиатора или отдельно стоящий комнатный вентилятор. Основные характеристики этих вентиляторов заключаются в том, что они:

  • могут перемещать большие объемы воздуха при небольшом сопротивлении, а
  • не подходят для местной вытяжной вентиляции, поскольку они не обеспечивают достаточного всасывания для проталкивания воздуха через систему.

Осевые трубчатые и лопастные осевые вентиляторы, по сути, представляют собой осевые вентиляторы, предназначенные для размещения в воздуховоде. Обычно они ограничиваются приложениями «чистого воздуха», такими как выхлопные трубы, проходящие через крышу.

Центробежные вентиляторы

Существует три типа центробежных вентиляторов, определяемых типом лопастей вентилятора:

  • с наклоненными вперед лопастями,
  • с наклоненными назад лопастями и
  • с прямыми радиальными лопастями.

Вентиляторы в вашей домашней печи, пылесосе и фене являются примерами центробежных вентиляторов. Они могут работать при высоком сопротивлении и обычно используются в системах местной вытяжной вентиляции. Прочные центробежные вентиляторы с радиальными лопастями лучше всего подходят для отвода большого количества пыли, потому что они менее подвержены засорению или истиранию пылью.


Как узнать, правильный ли тип вентилятора выбран?

Выбор подходящего вентилятора может быть сложным и должен выполняться специалистом по вентиляции или вентиляторам. Тем не менее, вы можете сделать следующие наблюдения, чтобы определить, подходит ли выбранный вентилятор:

Материал, обрабатываемый вентилятором

  • Если вытяжной воздух содержит небольшое количество дыма или пыли, следует выбрать центробежный или осевой вентилятор с наклоном назад. .
  • Если отработанный воздух содержит легкую пыль, дым или влагу, предпочтительнее использовать центробежный вентилятор с наклоном назад или радиальным.
  • Если содержание твердых частиц в отработанном воздухе высокое или при работе с материалами, то нормальным выбором будет радиальный центробежный вентилятор.
  • Если отработанный воздух содержит взрывоопасные или легковоспламеняющиеся материалы, необходимо выбрать искробезопасную конструкцию (взрывозащищенный двигатель, если двигатель находится в воздушном потоке) в соответствии со стандартами Национальной ассоциации противопожарной защиты и постановлениями правительства провинции.
  • Если отработанный воздух содержит коррозионно-активные вещества, возможно, потребуется использовать вентилятор с защитным покрытием или из специальных материалов (нержавеющая сталь, стекловолокно и т. д.).

Температура воздушного потока

Вентиляторы, работающие с высокотемпературным отработанным воздухом, должны быть изготовлены из материалов и деталей, устойчивых к высоким температурам.

Производительность и физические ограничения

Вы можете знать или не знать, сколько воздуха должен перемещать вентилятор. Вы также можете не знать величину сопротивления в выхлопной системе, которое должен преодолеть вентилятор, и каков КПД вентилятора. Однако может оказаться полезной следующая общая информация:

  • Размер вентилятора определяется требованиями к производительности. Размер и расположение воздухозаборника, вес вентилятора и простота обслуживания также должны учитываться. Самый эффективный размер вентилятора может не соответствовать доступному физическому пространству.
  • На комплектных вентиляторах двигатель поставляется и устанавливается производителем (прямой привод). В более крупных агрегатах двигатель устанавливается отдельно и соединяется непосредственно с вентилятором или опосредованно с помощью ременной передачи.
  • Вентиляторы с прямым приводом имеют более компактную конструкцию и обеспечивают постоянную скорость вращения вентилятора. Скорость вентилятора ограничена доступной скоростью двигателя. Мощность устанавливается при строительстве.
  • Вентиляторы с ременным приводом позволяют гибко регулировать скорость вращения вентилятора. Скорость можно изменить, изменив передаточное отношение. Эта гибкость может быть важна в некоторых приложениях, где необходимо предусмотреть изменения производительности системы или требования к давлению, определяемые модификациями процесса, конструкции колпака, расположения оборудования или оборудования для очистки воздуха.
  • Обычно выбирают вентилятор, который может обеспечить требуемый воздушный поток (объем и давление) не более чем на 80% от его полной номинальной скорости. Однако выбранный двигатель должен быть в состоянии выдерживать мощность, необходимую для достижения этой номинальной скорости (т.е. увеличение скорости на 20%).

Безопасность

Защитные ограждения необходимы для всех опасных мест, таких как вход, выход, шахта, привод и двери для очистки. Строительство должно соответствовать применимым провинциальным государственным требованиям безопасности.


Существуют ли какие-либо требования к уровню шума при установке вентилятора?

За исключением низкоскоростных вентиляторов, вентиляторы обычно шумные. Шум может отвлекать, раздражать и/или повреждать слух. Шум вентилятора может быть проблемой как на предприятии, так и для соседей снаружи. Большинство производителей вентиляторов публикуют рейтинги шума для своей продукции, и эти уровни следует учитывать при выборе вентилятора.


Что влияет на производительность вентилятора?

Общие компоненты большинства вентиляторов, влияющие на производительность, перечислены ниже:

Подшипники: Подшипники вала вентилятора часто являются самым большим источником проблем. Срок службы подшипников сокращается из-за чрезмерного натяжения или чрезмерного ослабления ремней вентилятора, вибрации вентилятора, неравномерной нагрузки на лопасти вентилятора, высоких рабочих температур окружающей среды и неправильного (избыточного или недостаточного) смазывания.

Ремни (клиновые ремни): Неправильное натяжение ремня может повлиять на работу вентилятора. Слышимый визг ремня во время запуска является признаком недостаточного натяжения ремня. Как правило, натяжение ремня должно быть достаточно тугим, чтобы центр пролета сместился на один дюйм (1 дюйм или 2,5 см) при умеренном нажатии пальцем.

Лопасти и корпус: Скопление твердых материалов (пыли, дыма, твердых частиц) на лопастях вентилятора или корпусе вызывает дисбаланс, вибрацию и потерю производительности (снижение воздушного потока).

Соединители и изоляционные фундаменты: Гибкие соединители и изоляционные фундаменты используются для изоляции вибрации вентилятора от здания и остальной части вентиляционной системы. Гибкие соединители соединяют воздуховод вентиляционной системы с вентилятором, при этом устраняется вибрация вентилятора, которая может распространяться по воздуховоду вентиляционной системы. Если они порваны или покрыты коррозией, это повлияет на работу вентилятора.

Жалюзи и заслонки: Некоторые вентиляторы имеют впускные и выпускные жалюзи или заслонки для регулировки воздушного потока. Они могут иметь ручное, пневматическое или электронное управление. Если соединения жалюзи неплотные и ненадежные, они могут повлиять на работу вентилятора.

Двигатели: Рабочее напряжение двигателя должно поддерживаться в пределах 10 % от рекомендуемого напряжения для обеспечения надлежащей работы вентилятора. Большинство двигателей постоянно смазываются на весь срок службы и не требуют дальнейшего обслуживания.


Что нужно знать об осмотре и обслуживании вентиляторов?

Вентиляторы могут выйти из строя из-за скопления материала на лопастях вентилятора или из-за износа. Несбалансированные вентиляторы будут вибрировать и могут повредить различные части вентилятора (лопасти, корпус, двигатель и т. д.). Важно содержать вентиляторы в чистоте и правильно отбалансировать их, особенно если удаляемый воздух содержит абразивные, липкие или влажные материалы. Плановое техническое обслуживание должно проверять элементы, в том числе:

  • подшипники (смазка, вибрация),
  • ременные передачи,
  • муфта или выравнивание ремня,
  • лопасти вентилятора (рабочие колеса) для правильного выравнивания и вращения,
  • болты и винты для затяжки,
  • состояние рабочего колеса (износ или накопление) и
  • защитные ограждения.

Что следует знать о разгрузке вентилятора?

Воздух, выходящий из вентилятора, не должен попадать на впускные (заборные) отверстия системы подпиточного воздуха. Таким образом, система подпиточного воздуха будет подавать на рабочее место только чистый наружный воздух.

Выпускные выхлопные трубы должны располагаться достаточно высоко над крышей, чтобы загрязняющие вещества не попадали на рабочее место. Как правило, они должны располагаться не ближе чем в 50 футах от входа, чтобы предотвратить пересчет загрязняющих веществ. Стеки работают лучше всего, когда они высокие, обычно не менее 10 футов над линией крыши.

Документ последний раз обновлялся 1 сентября 2016 г.
