Расчет лестницы на второй этаж с поворотом на 90° с забежными ступенями с помощью онлайн-калькулятора – количество материалов, чертежи, 3D-модель.

Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

Расчет лестницы на второй этаж с поворотом на 90° с забежными ступенями

Скрытые чертежи и размеры доступны после оплаты доступа

  • Вид спереди
  • Вид лестницы сбоку
  • Вид лестницы сверху
  • Опорные столбы
  • Косоур прямого марша (нижний)
  • Косоур забежных ступеней №1, нижний
  • Косоур забежных ступеней №1, нижний (шаблон для изготовления)
  • Косоур забежных ступеней №2, верхний
  • Косоур забежных ступеней №2, верхний (шаблон для изготовления)
  • Косоур прямого марша (верхний)
  • Ступень прямого пролета
  • Нижняя забежная ступень
  • Средняя забежная ступень (линейные размеры)
  • Средняя забежная ступень (размеры вдоль сторон)
  • Верхняя забежная ступень
  • Подступенок прямых ступеней
  • Подступенок нижней забежной ступени
  • Подступенок средней забежной ступени
  • Подступенок верхней забежной ступени

Для удобства наших клиентов на этой странице мы разместили онлайн-калькулятор для расчёта лестницы с поворотными ступенями на 90°. Так как правильно и с необходимой точностью рассчитать все размеры и характеристики материалов сможет не всякий.

Так же добиться удобства поворотной лестницы можно изменяя высоту площадки.

Что учесть при расчёте Г-образной лестницы с поворотными ступенями

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Вместо поворотной площадки тут используются поворотные ступеньки, которые расходятся от центральной опоры – в точности так же, как у винтовой лестницы. В большинстве случаев при расчёте лестницы с поворотными ступенями на 90° количество таких ступеней делают не более трёх-четырёх.

К преимуществам такого вида межэтажных конструкций относят, прежде всего, существенную экономию жилого пространства. Причём, такая экономия никоим образом не сказывается на удобстве или функциональности лестницы.

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Как рассчитать лестницу на второй этаж

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

Расчет лестниц с поворотом на 90 градусов – сложная задача и справиться с ней поможет наш калькулятор. Минимальная ошибка в чертеже приводит к серьезным последствиям. Пользоваться системой становится неудобно и даже опасно. При установке возможно исправить лишь мелкие неточности. Поэтому при создании проекта важна внимательность и точность. Избежать ошибок Вам поможет наш онлайн калькулятор расчета лестницы с поворотом на 90 градусов с площадкой и поворотными ступенями.

Есть разные способы для расчета поворотной конструкции с площадкой или забежными ступенями (деревянная, металлическая, комбинированная):

Параметры для расчета лестницы с поворотом на 90°

Оптимальные значения основных характеристик:

Использовать их при создании чертежей могут профессионалы. Нужен опыт и специальные навыки. Для самостоятельного проектирования подойдут электронные программы. Воспользуйтесь калькулятором онлайн, который рассчитает размеры вашей деревянной лестницы на второй этаж, количество ступеней и размер площадки.

Поворотная конструкция состоит из двух маршей или прямых участков со ступенями, расположенными под углом в 90 градусов. Они объединяются специальной площадкой или имеют плавный забежный разворот. При расчете системы нужны следующие параметры:

Особенности проектирования и производства

Поворотные лестницы на 90 градусов, изготавливаемые нашей компанией, компактны и обеспечивают плавный подъем по ступеням на следующий этаж. Они позволяют сэкономить полезную площадь в помещении и отличаются надежностью и длительным сроком эксплуатации. Среди других преимуществ этих конструкций можно выделить:

Закажите расчет лестницы с поворотом на 90 ºC: наши сотрудники проводят его согласно строительным нормам и требованиям безопасности. Позвоните: 8 (831) 413-57-71, мы воплотим все ваши пожелания в удобной и надежной конструкции, соединяющей этажи дома.

Поворотная лестница на 90 градусов — популярный вариант конструкции, которая предназначена для организации передвижений между этажами здания. Она востребована при обустройстве дач, частных домов и загородных коттеджей, обычно располагается возле стены или в углу помещения. Если вам требуется лестница с поворотными ступенями на 90, расчет и ее установку выполнят квалифицированные специалисты компании «7 дюймов». В процессе проектирования мы учитываем пожелания заказчиков и следующие факторы:

Если вам нужна лестница с поворотом на 90 градусов, расчет всех ее параметров можно заказать в нашей компании. Мы используем самые точные программы и методы, и получаем конструкции оптимальных размеров и форм. Ступени изготавливаются из твердых и экзотических пород деревьев, а в качестве основы служит каркас из дерева, металла или бетона.

Они комфортны во время спуска или подъема, бывают с площадкой или забежными ступенями.

Дополнительно рекомендуем вам ознакомиться с каталогом лестниц с поворотом на 180 градусов.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Расчет лестниц с поворотными ступенями на 90°.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Чтобы правильно рассчитать лестницу с поворотными ступенями на 90° следует учитывать следующие параметры конструкции:

Для удобства наших клиентов на этой странице мы разместили онлайн-калькулятор для расчёта лестницы с поворотными ступенями на 90°. Так как правильно и с необходимой точностью рассчитать все размеры и характеристики материалов сможет не всякий.

Здесь же всё довольно просто – от вас требуется лишь заполнить соответствующие поля, после чего робот автоматически просчитает параметры будущей конструкции. Все расчёты ведутся в строгом соответствии с современными строительными нормами. Поэтому в результате вы получите межэтажную лестницу, которая будет удобна в использовании и гарантированно прослужит вам в течение очень продолжительного времени.

Конструкция лестницы с поворотными ступенями на 90°

Вместо поворотной площадки тут используются поворотные ступеньки, которые расходятся от центральной опоры – в точности так же, как у винтовой лестницы. В большинстве случаев при расчёте лестницы с поворотными ступенями на 90° количество таких ступеней делают не более трёх-четырёх.

Если сделать больше поворотных ступеней, то они могут получиться слишком узкими, что существенно снизит удобство пользования конструкцией. Конкретное их количество зависит, главным образом, от ширины лестничного пролёта.

Если в процессе расчёта лестницы с поворотными ступенями у вас возникли затруднения или вопросы, не стесняйтесь обращаться за помощью к нашим сотрудникам. Наш консультант поможет определиться с выбором лестницы и подскажет наиболее оптимальное в вашем случае решение.

К преимуществам такого вида межэтажных конструкций относят, прежде всего, существенную экономию жилого пространства. Причём, такая экономия никоим образом не сказывается на удобстве или функциональности лестницы.

Безопасная лестница на второй этаж в комплекте с красивым ограждением для установки.

Дешевая деревянная лестница для дома занимает мало места и может быть установлена.

Готовая лестница на второй этаж для дома имеет подступенки, что придает конструкции.

Деревянная лестница ЛС-91м Эконом

Готовая лестница из дерева на тетивах имеет врезные ступени.

Дачная лестница с поворотом на 90 гр. легко устанавливается без применения.

Г-образная лестница с поворотом на 90 за счет забежных ступеней на выходе.

Компактная недорогая лестница без поручней для малогабаритных помещений и узких.

Лестницы с поворотом на 90 градусов обычно устанавливаются там, где прямая маршевая не подходит. В данном разделе размещены фотографии наших работ с типом лестниц с поворотными ступенями на 90 градусов, а также поворотных лестниц через площадку. Такие лестницы могут также называться Г-образными и быть изготовленными как из металла, так и из дерева, на больцах или с косоурами.

Подробное описание лестниц с поворотом на 90 градусов с площадкой или без, вы можете прочитать на нашем сайте по ссылке.

Вариант лестничного исполнения с углом поворота 180 градусов

Поворот может быть выполнен через забежные ступени или площадку, чаще всего используется первый вариант. Первую ступень для удобства захода рекомендуется расширить, остальные параметры определяются в процессе разработки проекта и составления чертежа. Поворот может быть реализован через забежные ступени или площадку.

Особенности конструкции

Лестницы с поворотом устанавливаются на каркас или на косоуры. Особых трудностей при изготовлении основы возникнуть не должно, так как ступени в большинстве случаев, несмотря на свою необычную форму, образуют непрерывное полотно, если их сложить в один ряд. Таким образом, они будут идеально прилегать друг к другу при установке.

Для того чтобы определить параметры будущей конструкции и выполнить итоговую разметку марша на чертеже необходимо произвести ряд расчетов. Так как специфика лестницы предполагает затруднение применения привычных формул, лучше всего использовать методы, в основе которых заложены графические приемы.

В основе метода подъема линий также лежит ось координат. По горизонтали отмечается глубина проступи, а по вертикали – высота ступеней. Границы забежных ступеней выделяются радиусной окружностью и переносятся на горизонтальную проекцию.

Расчет лестницы на второй этаж с поворотом на 90

Содержание

  • Cоветы и рекомендации специалистов
  • Параметры металлической лестницы с поворотом на 180 градусов
  • Деревянная лестница – преимущества конструкции
  • Лестница из дерева: подготовка к возведению
  • Требования безопасности к лестницам
  • Лестница г-образная с площадкой: расчет и монтаж своими руками

Cоветы и рекомендации специалистов

Чтобы изготовить максимально надежное и безопасное устройство, специалисты рекомендуют учитывать следующие нюансы:

  1. Соблюдайте необходимые пропорции в параметрах. Ширина по узкому краю ступени должна превышать 10 см, по широкому краю – 40 см, а по центру – 20 см.
  2. Высота ступеньки должна равняться средней ширине шага членов семьи.
  3. Лестничную конструкцию лучше изготавливать комбинированным способом.
  4. Отлично смотрятся изделия из древесины на каркасе из металла.
  5. Даже если выбрали основным материалом бетон, то ступеньки изготовьте все равно из дерева.
  6. Количество ступенек в марше рекомендуют делать не меньше трех. Их число должно быть нечетным, поскольку психологами доказано, что начинать и заканчивать подъем легче с одной и той же ноги.
  7. Высота ограждения должна составлять в среднем 900-1200 мм.
  8. Крепить изделие следует к несущим элементам.

Параметры металлической лестницы с поворотом на 180 градусов

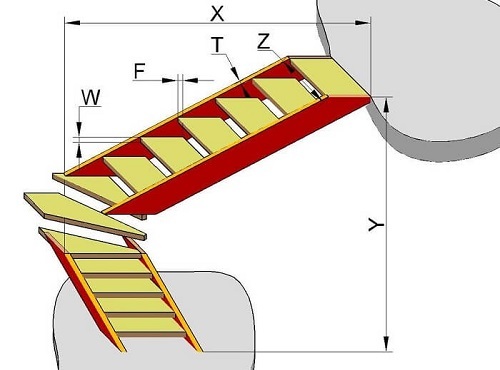

Рис. 1 Общий чертеж лестницы

  • Y — высота проёма — как правило определяется высотой этажей Вашего дома
  • X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • W — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • E — ширина площадки — зависит от того, сколько места Вы можете выделить в своём доме для лестницы и функционального назначения площадки
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
  • A — толщина тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
  • G — ширена тетевы — геометрический параметр материала (например, труб), из которого Вы планируете делать тетиву лестницы
  • B — толщина опоры — геометрический параметр материала (например, труб), из которого Вы планируете делать опоры лестницы
  • H — высота ступени над тетивой — расстояние между ступенью и тетивой по вертикали
  • D — размер — расстояние, на  которое ступень будет свисать за опору по направлению подъёма
  • U — угол наклона опоры к вертикали
  • C1 — количество ступеней на верхней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
  • C2 — количество ступеней на нижней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
  • T — тетива — количество тетив — зависит от Ваших предпочтений и потенциальной нагрузки, которую будет воспринимать лестница

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

  1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
  2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж»:

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными соответствующими ГОСТу чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестницы с разными направлениями подъема

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

  1. Подъём слева направо;
  2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Деревянная лестница – преимущества конструкции

Внутренняя деревянная лестница в последнее время пользуется широкой популярностью при строительстве жилых и дачных домов, а учитывая, что загородное строительство стремительно набирает темпы, спрос на лестницы из дерева возрастает.

Деревянная конструкция, соединяющая два этажа, обладает множеством положительных качеств:

  1. На первом месте стоит экологическая безопасность. В последнее время в строительстве появилось много материалов, которые содержат фенолы и формальдегиды, отравляющие обстановку и влияющие на здоровье, на их фоне дерево отличается чистотой и полной безопасностью. Деревянная лестница – гарантия безопасности здоровья домочадцев, а также братьев наших меньших.

  2. Второе привлекательное качество деревянных лестниц – разнообразный дизайн. Дерево легко обрабатывается, можно изготовить индивидуальную конструкцию с высокими декоративными и индивидуальными качествами. Часто изготовление и отделка лестниц выполняются собственниками жилья своими руками.
    Дерево легко обработать морилкой или лаком, покрасить водно-дисперсными составами, что придаст определенный шарм интерьеру.
  3. Для оформления дома часто используют внутренние лестницы из ценных пород дерева, когда неповторимая текстура древесины с уникальным рисунком прекрасно вписывается в интерьер согласно задуманных дизайнером планов.
  4. Доступность древесины для изготовления лестниц – материал высокого качества легко приобрести за доступную цену повсеместно.

Есть у деревянных лестниц и минусы: дерево легко воспламеняется и очень быстро сгорает, при эксплуатации в режиме повышенной влажности дерево легко разрушается от биологических поражений (синева, грибок, плесень).

Лестницу из дерева своими руками сделать нетрудно, нужно обладать некоторыми мастеровыми навыками, необходимо также правильно выполнять расчет конструктивных элементов. Подробнее об этом.

Лестница из дерева: подготовка к возведению

Для изготовления лестницы необходимо использовать древесину твердых пород дерева, отлично подойдут: бук, клен, дуб, лиственница. Для бюджетных вариантов годится сосновая древесина высокого качества.

Ширина лестницы принимается индивидуально для каждого объекта, при этом учитываются два аспекта: свободное передвижение и имеющееся свободное пространство.


Деревянная лестница с коваными элементами

Материалы и инструменты для изготовления деревянной лестницы

Для изготовления лестницы своими руками потребуются:

  • Брус деревянный для несущих конструкций лестницы – минимальный размер 100х100 мм.
  • Доска обрезная – используется пиломатериал толщиной от 40 до 50 мм.
  • Поручни, перила, балясины – обычно приобретаются готовые столярные изделия.
  • Клей столярный.

Из инструментов при монтаже лестничных конструкций не обойтись без ножовки по дереву; набора сверл; стамески; напильника; топора; молотка; угольника; линейки стальной; уровня строительного. В качестве крепежа при устройстве лестницы на второй этаж используются: гвозди, саморезы, шурупы. Для работы необходим следующий электроинструмент: шуруповерт, перфоратор, дрель, электролобзик.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

  • глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
  • по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
  • высота ступеньки может варьироваться от 12 до 22 см;
  • край проступи не должен выступать более, чем на 4 см;
  • проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):
    1. формула удобства: e — j = 12 см;
    2. формула безопасности: e + j = 46 см.
    3. формула шага: 2 j + e = 62 (60-64) см;
  • если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
  • расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

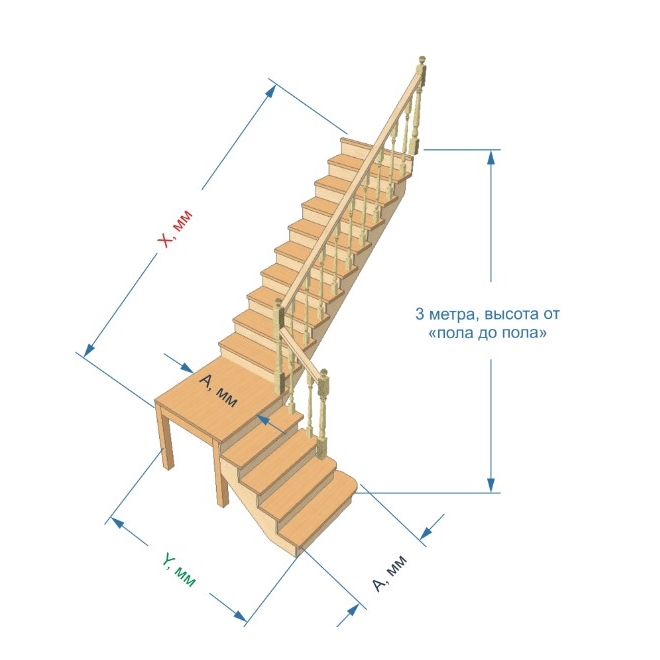

Лестница г-образная с площадкой: расчет и монтаж своими руками

Лестница г-образная с площадкой обеспечивает поворот на 90 гр. в месте соединения маршей. Обустройство поворотной конструкции способствует экономии пространства. Размещение подобных решений обычно производится вдоль стены с установкой специальных креплений в несущей конструкции. В качестве альтернативы, рассматриваются варианты с поворотом на 180⁰. На повороте изделия монтируются площадки и забежные ступени.

Лестничное сооружение поворотного типа с площадкой

Особенности установок

Г-образная лестница с угловой промежуточной площадкой характеризуется внушительным, массивным исполнением, что внешне идеально подходит для оснащения помещений в стиле кантри, рустик, классик и даже Прованс. Исключительное удобство заключается в возможности перемещения крупных предметов и мебели. Установки характеризуются простотой сборки и «съедают» больше свободного пространства. Размещение установок производится в крупногабаритных помещениях. Если площадка является обязательной, можно сделать более крутой уклон.

Поворотные ступени позволяют сэкономить пространство и обеспечивают угол поворота на 180 гр. П-образные установки монтируются с использованием 6-ти ступенек с разной шириной проступи.

Лестничная установка поворотного типа с площадкой

Та сторона, которая размещена ближе к опоре, образует сужение до 10 см. Линия передвижения, которую можно провести по центральной части всех ступеней, необходима для соблюдения ширины средней части поступи в 20 см. Крайняя сторона установки составляет 40 см.

Размеры марша

Расчет г-образной лестницы с площадкой осуществляется самостоятельно или с помощью специальных программ. Для создания проекта по индивидуальным параметрам, потребуются регламентированные показатели основных параметров лестничного сооружения

  • Н – промежуток между перекрытиями, рассчитываемый, исходя из наличия чистового покрытия. Его параметр варьирует в пределах 245 – 330 см. Наиболее часто встречаются дома с высотой потолков в 280 см.
  • Оптимальный угол наклона 27 гр.
  • Ширина ступеней составляет 22 – 30 см.
  • Шаг установки опор для перил равен 15 см. Для увеличения уровня безопасности, его можно сократить до 10 см.
  • Высота ограждений равна 90-110 см.
  • Число ступенек в марше насчитывает 3 – 18 элементов.
  • Высота свободного пространства по вертикали – 200 см.
  • Подступенок имеет параметр 15 – 22 см.

Расчет лестницы с поворотными ступенями

Расчет лестницы с поворотными ступенями
масштаб чертежа 1: 12345678910

Размеры указать в миллиметрах

Высота проема Y
Длина проема X
Width of stairs Z

Total number of Steps C 123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100
Количество шагов на повороте C2 234567891011121314151617181920
The number of steps on the lower section C1 0123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100
Толщина ступеней Вт
Свес протектора Ф
Толщина чаша T

Risers H

Вверху шаг ниже пола 2 этаж SP

Измените направление шага LR

в цвете
Черный и белый рисунок

Метод расчета деревянных лестниц

Введите необходимые размеры

X — длина отверстия
Y — Высота проема
Z — Ширина лестницы
F — Вылет проступи
W — Толщина проступи
C — Общее количество ступеней 1 900 C

ступени в нижней секции
C2 — Количество ступеней на повороте

Справка

Расчет лестницы с поворотными ступенями на 90°.

Деревянные лестницы с поворотными ступенями позволяют значительно сэкономить место в доме, не теряя при этом удобства и функциональности.

При расчете обратите внимание на оптимальное количество ротационных уровней. По моему опыту лучше всего 3 ступени шириной 80 см. Больше — ступени будут слишком узкими и такими неудобными.

Если щель находится чуть выше верха лестницы, важно, чтобы возвышение в месте поворота перекрывалось, чтобы избежать травм головы. Она должна быть не менее 2 метров.

В этой конструкции ширина лестницы играет важную роль. Потому что это напрямую влияет на легкость поворота ступенек. Чем шире лестница – тем большее количество ступеней можно применить без потери удобства.

Из-за разнообразия проектов и конструкций поручни для лестниц в программе не могли быть рассчитаны и отображены.

Важно! Обратите внимание на размеры поворотных ступенек. Чтобы получить размер сцены — не забудьте добавить значение к этим размерам выступа.

Расчет каменной лестницы ничем не отличается от расчета деревянной или металлической лестницы. Главное – рассчитать размер ступеней. Их высота обязательно должна быть одинаковой для всех его частей.

Удобство и легкость подъема по лестнице рассчитывается по формуле, основанной на длине шага.
Длина шагового человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высота ступени + уровень глубины = 63±3 см.

Самый удобный угол наклона лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не менее 28-30 см
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с указанием основных углов и размеров.
На чертежах показаны габаритные размеры лестницы, разметка верха ступеней на косоуре, углы наклона ступеней и основные размеры самих ступеней.

Надеюсь программа поможет вам спроектировать и построить лестницу на дачу или в дом своими руками.


Автор проекта: Дмитрий Житов         © 2007 — 2022
ФейсбукВконтакте


Реконструкция лестницы: с чего начать

Дизайн лестницы – один из самых сложных аспектов реконструкции дома. Неправильно спланированная реконструкция лестницы может ограничить мобильность, нарушить строительные нормы и правила или быть небезопасной. Тем не менее, вы можете построить функциональную и привлекательную лестницу, создав и следуя правильному дизайну.

Правила

Строительные нормы различаются, но содержат правила для высоты лестницы, глубины проступи, ширины, высоты над уровнем моря и т.д. Несоблюдение строительных норм и правил может привести к штрафам или проблемам со страховкой в ​​случае аварии. Прежде чем приступать к реконструкции лестницы, важно ознакомиться с нормами, действующими в вашем регионе.

Подсчет шагов

Измерьте подъем – высоту – от нижнего этажа до верхнего уровня. Разделите это значение на типичную высоту подступенка, например 8 дюймов. Например, подъем на 102 дюйма (8 футов потолка плюс балки пола) потребует 12 ступеней и, следовательно, 13 подступенков, чтобы добраться до верхнего этажа.

Длина прогона

Пробег — это общая длина по горизонтали. При глубине протектора 8 дюймов и 12 ступенях длина составляет 96 дюймов. Толщина подступенка 2 дюйма на 13 подступенков добавляет к общему количеству 26 дюймов. Вероятно, вам также придется учитывать носовую часть (передний край каждой ступени за подступенком). По полдюйма на каждый протектор, это еще 6 дюймов. Суммируя измерения, у нас теперь есть лестница, занимающая 128 дюймов площади.

Хозяйственные нужды

Прежде чем принять окончательное решение, подумайте, кто будет пользоваться лестницей. У вас могут быть разные требования к ширине, поручням и крутизне в зависимости от возраста и мобильности основных пользователей. Другие факторы, которые следует учитывать, включают количество использования лестницы или возможность включения лестничной площадки.

Тип лестницы

Вы также должны определить тип лестницы, которую вы хотите:

  • Прямая – один подъем с нижнего на верхний уровень, занимает больше всего площади.
  • Switchback — меняет направление на площадке, чтобы занимать меньше места по горизонтали.
  • Лестница «L» – делает поворот на 90 градусов на площадке.
  • Winder — делает разворот на 90 градусов, но без посадки.
  • Спираль — закручивается вокруг центральной точки, чтобы использовать ограниченное пространство.
  • Круговая – лестница, поднимающаяся по дуге с одного уровня на другой.

Затем вы делаете окончательный выбор дизайна. Будет ли лестница покрыта ковром, деревом или плиткой? Ступени лестницы и косоуры (опоры) будут сделаны из дерева, металла или того и другого? Перила будут деревянными или металлическими?
Существуют безграничные возможности дизайна как готовых изделий, так и нестандартной конструкции.
