Расчет драйвера для светодиодной ленты: Как рассчитать драйвер для светодиодной ленты. Расчет мощности светодиодной ленты на метр

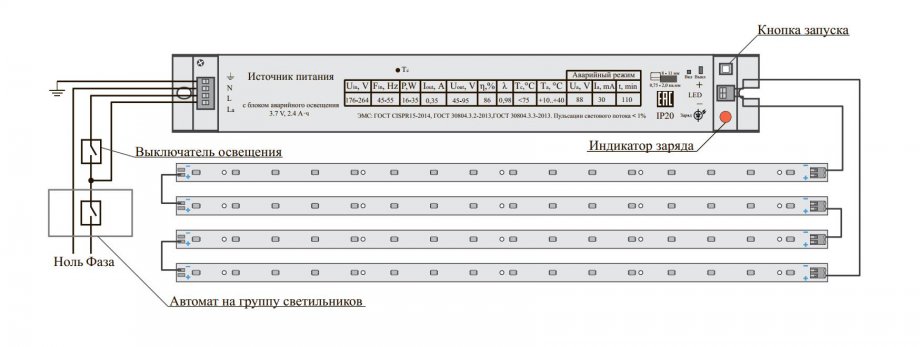

Особенности драйвера для led светильников

Светодиодные светильники считаются эффективными источниками искусственного освещения. Экономичность и высокие технические характеристики в большинстве своем являются результатом грамотного выбора питания. Длительная работа, устойчивая яркость зависит от используемого драйвера. В связи с этим в данной статье мы постараемся рассказать о том, как он подбирается, какие нюансы необходимо учитывать и возможные варианты исполнения.

Речь идет о стабилизированном источнике, обеспечивающим на выходе постоянный ток и напряжение. От его надежности зависит последующая работа, например, трекового светильника 2700К. Стабильное питание является главным условием высоких технических характеристик светодиодного элемента.

Драйвер может использоваться для следующих элементов:

• Led линеек;
• Светодиодных лент;
• Параллельной системы мощных led диодов.

О блоке питания

Для понимания специфики расчетов приведем следующий пример – необходимо подключить 15 led потолочных светильников на 12 вольт, каждый из которых «берет» 12 Вт. Общая их потребляемая мощность составляет 180 Вт. Исходя из этих условий, необходим блок питания на 12В, рассчитанный на максимальный ток 15 ампер. Все что потребуется, дополнительно отрегулировать выходное напряжение посредством соответствующего резистора.

Драйвер подбирается исходя из величины номинальной нагрузки. Его обычно используют при подключении сложной системы освещения, состоящей из нескольких светодиодов. Номинальный ток в данном случае является ключевым параметром. Напряжение же сборки подбирается в определенном диапазоне. Ровное свечение элемента достигается путем обеспечения прохождения номинального тока через все кристаллы, который везде должен быть одинаковым. А вот ввиду отличия вольт-амперных характеристик led элементов, возможно возникновение незначительного падения напряжения.

О led драйвере

Существуют исполнения, рассчитанные на работу от 12 и 220 вольт. Обычно выходные характеристики драйвера указываются как определенный диапазон номинального тока и напряжения. В частности, устройство, дающее на выходе 40 вольт, 0.6 ампер подойдет для последовательного подключения 4 светодиодных потолочных светильников на шине на 12 вольт, мощностью 5 Вт. Падение на каждом led элементе будет 12В, а общее напряжение в 48В укладывается в рабочие параметры драйвера.

Эффективность универсального блока питания считается достаточно высокой. Необходимо отметить, что мощность сборки, например, светодиодных подвесных светильников, является ключевым критерием. При отсутствии стабилизированного тока ее большая часть будет рассеиваться на резисторах плат. Это отрицательно сказывается на коэффициенте полезного действия устройства. В случае с драйвером необходимость в выравнивающих резисторах отпадает, при этом КПД остается достаточно высоким.

Нюансы подбора драйвера системы освещения

Каждый производитель трековых или линейных светодиодных светильников может использовать драйверы, отличающиеся элементной базой, расчетной выходной мощностью, классом защиты. В основе устройств ШИМ (широтно-импульсная модуляция) преобразователь, расположенный на микросхеме. Он имеет стабилизацию по выходному току и защиту от перегрузки и КЗ. Драйвера могут питаться от переменного тока бытовой сети 220 вольт, или постоянного тока – 12 вольт. Простейшие низковольтные устройства изготавливают на общей небольшой плате. Их недостатком является слабая надежность, что нужно учесть в своем выборе.

Резисторы в драйверах для встраиваемых трековых светильников (на основе led чипов) не устраняют помехи, как и простые схемы с конденсаторами гашения. Проходящие через них скачки напряжения в совокупности с нелинейной вольт-амперной характеристикой чипа однозначно приведут к скачку тока через кристалл. Соответствующее явление для полупроводника считается нежелательным. Не является панацеей и линейные стабилизаторы. К тому же их эффективность работы хуже.

Поэтому в идеале нужно определиться с точным количеством, мощностью, схемой подключения всех светодиодов. В идеале они должны быть одной модели и из одной партии. Зная все это можно смело переходить к выбору драйвера, на корпусе которого должна быть информация о диапазоне выходного, входного напряжения и номинального тока. Этих данных более чем достаточно для правильного подбора драйвера. Исходя из специфики использования, например, потолочного светодиодного трекового светильника, выбирается класс защиты корпуса.

Рекомендуем посмотреть:

Расчет светодиодного освещения : Методика

При обустройстве практически любого помещения одним из главных задач является организация грамотного освещения. Правильно подобрав необходимую мощность и количество светильников, можно обеспечить не только приятную успокаивающую атмосферу жилых помещений, но и повысить продуктивность в офисах и рабочих кабинетах.

В случаях когда в качестве источников искусственного света используются обыкновенные традиционные лампочки накалывания, подобрать их в нужном количестве и мощностях довольно легко. Однако, если речь идет о более современном и экономичном светодиодном освещении, то привычные способы расчета становятся непригодными.

Но, несмотря на характерные особенности и совершенно новые алгоритмы методика светодиодного освещения на практике не так сложна как это может показаться на первый взгляд.

Следуя нескольким простым правилам можно самостоятельно рассчитать необходимую мощность и количество светодиодных ламп и светильником для каждого помещения.

Светодиодные лампы – светодиодные лампы расчет освещенности

Сегодня каждый интернет магазин светотехники в Москве предлагает покупателям довольно широкий ассортимент светодиодных устройств – от простых лампочек со стандартным типом цоколя, до декоративных светильников и ультратонких панелей.

Наибольшим спросом пользуются светодиодные лампочки, которыми все чаще заменяются как обыкновенные лампы накалывания, так и более передовые люминесцентные и галогенные аналоги, что, впрочем, неудивительно, ведь наименьшую потребляемую мощность при одинаковой силе света имеют именно светодиодные устройства.

Так, например, на замену ламе накалывания мощностью в 100Вт идеально подойдет светодиодная модель в 12-13ВТ, тогда как при выборе люминесцентной лампе мощность должна составлять как минимум 30ВТ. Однако, выбирать светодиодные лампы ориентируясь лишь на такой расчет не совсем верно.

Для организации освещения помещений стандартного типа (квадратные, прямоугольные) можно ориентировать на классическую таблицу расчета мощности (см.табл.1):

Тип помещения	Мощность светодиодных ламп (ВТ) на 10 м2
Гостиная, ванная	30
Спальня, прихожая, коридор	20
Кухня	40
Детская	50
Подсобные помещения	10

Ну а для более точного расчета необходимого уровня освещенности в помещениях с нестандартными формами и разной высотой потолка целесообразно использовать систему двухэтапного расчета:

Этап 1

Величину светового потока для освещения конкретного помещения можно рассчитать по довольно простой формуле X*Y*Z где:

X – стандартно принятая норма освещенности в Люксах (Лк)
Y – площадь помещения (м2)
Z – коэффициента на высоту потолков, который при высоте
до 2. 7м =1
от 2.7 до 3м = 1.2
от 3 до 3.5 = 1.5
от 3.5 до 5.5 = 2

Что же касается норм освещенности, то данные показатели можно взять из таблицы. 2:

Таким образом, например, для освещения жилой комнаты площадью в 20 м2 и высотой потолков в 3 м понадобится световой поток в 150 * 20 * 1.5 = 4500 Лм.

Этап 2

Зная необходимую величину светового потока можно с легкостью определить количество необходимых светодиодных ламп. Световой поток каждой лампочки указан в ее технических характеристиках.

Для примера можно выбрать лампочки мощностью в 12 и 14 Вт величина светового потока которых равна 1100 и 1250 Лм. Таким образом в нашем примере понадобятся 3 лампочки в 12 и одна в 14 ВТ.

При желании конечно же можно подобрать и множество других комплектаций с номинальной мощностью в 4500 Лм, тем более, что сегодня вопрос какой мощности могут быть лед лампы уже не актуален, ведь на рынке можно найти устройства любых мощностей.

Однако следует учесть, что выбирая устройства с более низкой мощностью и, как следствие, с низкими световым потоком, номинальную величину следует увеличить.

Такова основная методика основного светодиодного освещения. Однако, зачастую, помимо основных устройств в освещении используются также и декоративные элементы, для которых используются уже иные расчеты.

Среди таких элементов особое место занимают светодиодные ленты, использование которых является одним из самых популярных методов организации декоративного освещения.

Светодиодная лента – выбираем по величине светоотдачи

В отличие от светодиодных ламп, светильников, панелей и прочих устройств обеспечивающих основное освещение, диодные ленты предназначены для декоративной подсветки.

Именно по этой причине методика расчета светодиодного освещения для светодиодных лент существенно отличается от стандартных способов расчета необходимой мощности и количества основных устройств освещения.

Норма освещения на 1 кв м в квартире для светодиодной ленты определяется исходя их нескольких ее характеристик.

Во-первых, количество необходимых устройств определяется в метрах. При этом, при одинаковой длине диодные ленты могут иметь различную интенсивность светового потока, которая и является решающим параметром при выборе конкретного устройства.

Зная сколько светодиодов определенного типа установлены на протяжении 1 метра ленты можно самостоятельно определить интенсивность светового потока (Лм), и выбрать модель нужной яркости.

Впрочем, тратить время на расчеты вряд ли придется, ведь данный параметр всегда указывается самим производителем.

Во-вторых, светодиодная лента чаще используется для дополнительной декоративной подсветки, а значит ее мощность должна быть значительно ниже основных устройств освещения, во избежание “конкуренции”.

Конечно же, в продаже можно найти и сверхъяркие устройства с мощными светодиодами, которые вполне могут обеспечить основное освещение, однако используются они уже для подсветки фасадов, рекламных щитов и витрин.

В закрытых же жилых помещениях с подсветкой вполне справятся и модели мощностью от 6.5 до 20-24Вт.

Таким образом, можно отметить, что методика расчета светодиодного освещения хоть и существенно отличается от привычных способов и имеет ряд специфических особенностей, она все же не так сложна как может показаться новым пользователям светодиодных устройств.

Ну а единожды подсчитав необходимую мощность и количество диодных устройств можно получить надежную систему освещения на долгие годы.

А выбрать и купить светодиодные лампы и ленты в Москве можно прямо сейчас. Наш интернет магазин светодиодного освещения предлагает своим покупателям самую качественную светодиодную продукцию по самым выгодным в Москве ценам.

[date-today]

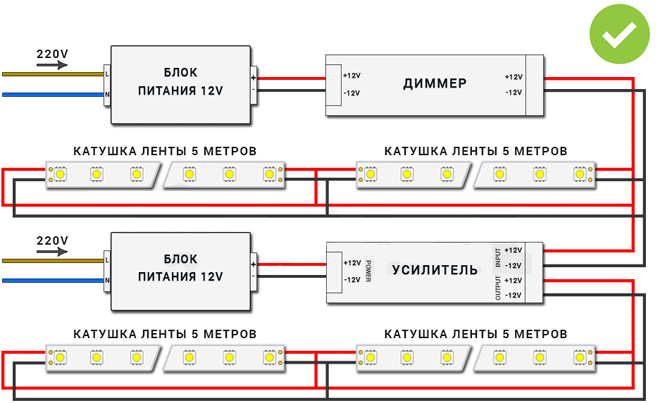

Как рассчитать длину светодиодной ленты, которую будет питать блок питания для светодиодов

Перейти к содержимому

В этом видео мы покажем, как определить длину светодиодной ленты, которую можно надеть на блок питания.

Посмотрите наш новый видеоблог выше.

Сначала определите мощность на метр вашей светодиодной ленты. Затем разделите общую мощность вашего источника питания на мощность на метр полосы, чтобы определить, сколько метров этой полосы вы можете использовать от источника питания.

Мощность источника питания ÷  Мощность светодиодной ленты =   Общее количество метров, которые вы можете использовать от этой ленты

            200 Вт блок питания  ÷  12 Вт на метр светодиодной ленты  =     максимум 16,6 м метров светодиодной ленты для данного блока питания

это помогает вашему блоку питания работать дольше). Таким образом, вы бы вынесли 10% из уравнения.

Э.Г.           200 Вт источник питания  ÷  12 Вт на метр светодиодной ленты   =     максимум 16,6 м метров светодиодной ленты для этого источника питания   – 10 %    =   максимум 14,94 метра, включая дополнительный запас по высоте

Какую мощность потребляет каждый метр моих светодиодных лент?

Если у вас уже есть светодиодная лента, но вы не знаете, какую мощность на метр они используют, вот общее руководство:

Напряжение обычно указано на печатной плате светодиодной ленты в каждой точке отреза (12 В или 24 В).

Если напряжения нет на плате, то смотрим сколько светодиодов между каждой точкой среза — если 3 светодиода на точку среза то полоски будут 12в, а если 6 светодиодов на точку среза то будут be 24v,

Всегда используйте правильное напряжение! Посмотрите, что произойдет, если вас здесь не будет.

60 светодиодов на метр, ширина 8 мм = 4,8 Вт на метр

120 светодиодов на метр, ширина 8 мм = 9,6 Вт на метр

240 светодиодов на метр, ширина 10 мм/12 мм = 19,2 Вт на метр

60 светодиодов на метр , ширина 10 мм/12 мм = 14,4 Вт п/м

120 светодиодов на метр, ширина 10 мм/12 мм = 24 Вт на метр

Это общее руководство, но оно будет правильным для подавляющего большинства светодиодных лент.

Если ваши светодиоды мигают, причиной может быть используемое напряжение. Пожалуйста, ознакомьтесь с этим блогом, чтобы узнать, почему…

Как определить мощность моего блока питания, используя только силу тока и напряжение

Если ваш блок питания не отображает всю необходимую информацию для вашей установки, вы можете вычислить недостающие числа, используя эти расчеты!

Ампер x напряжение = мощность в ваттах

E. G. 199,9 Вт     200 Вт     ÷    24 В     =     8,33 А

Почему InStyle LED?

У нас есть все наши светодиодные ленты с доставкой на следующий день.

Вы можете предоставить нам любые эскизы / планы, и мы можем порекомендовать наиболее экономичный способ подключения / управления.

Мы можем поговорить с любыми установщиками до, во время и после вашего проекта, чтобы ответить на любые вопросы.

Позвоните нам сегодня по телефону 0116 2799083 или напишите по адресу [email protected]

. Ссылка для загрузки страницы Перейти к началу

Как рассчитать мощность светодиодной ленты?

Многие люди не знают, как рассчитать мощность на основе светодиодной ленты, поэтому нет смысла просматривать светодиодные блоки питания и не знают, как выбрать среди различных продуктов питания.

Важным принципом выбора светодиодного драйвера является соответствие мощности вашей светодиодной ленте и контроллеру светодиодного освещения. На самом деле, рассчитать мощность, которая нужна вашей светодиодной ленте, несложно.

Есть формула расчета мощности.

Общая мощность = мощность на метр x длина

При расчете мощности светодиодной ленты необходимо следовать принципу 80%. Выбранная вами мощность в 1,2 раза больше расчетной теоретической мощности. Таким образом, ваш светодиодный блок питания не будет перегреваться и не повлияет на срок его службы.

4 шага для расчета мощности, необходимой вашей светодиодной ленте

В качестве примера возьмем наши водонепроницаемые светодиодные неоновые лампы RGB 24 В, меняющие цвет.

►

Шаг 1. Узнайте мощность на метр вашей светодиодной ленты.

На странице сведений о светодиодной ленте содержится подробная информация, необходимая для светодиодного продукта. Здесь вы можете увидеть конкретное количество ватт на метр вашей светодиодной ленты.

После входа на страницу продукта пролистните страницу вниз, чтобы найти характеристики продукта, в которых указана рабочая мощность, и найти мощность на метр.

И мы можем знать, что эта неоновая светодиодная лампа RGB 24 В, меняющая цвет, потребляет 8 Вт на метр.

►

Шаг 2. Решите, какой длины вам нужна светодиодная лента.

Светодиодные ленты обычно имеют длину 5 метров/16,4 фута в рулоне, но также бывают случаи длиной один метр/3,28 фута или два метра/6,56 фута. Даже высоковольтные светодиодные ленты могут достигать 100 метров.

Определите длину вашей светодиодной ленты разумно в соответствии с вашим проектом. Может быть неприятно обнаружить, что при установке светодиодного освещения не хватает светодиодных лент.

Наши неоновые RGB-лампы на 24 В доступны в следующих вариантах: 5, 10, 15 и 20 метров. Если вы не нашли нужную длину для своего проекта светодиодного освещения, вы можете связаться с нами, и мы предоставим индивидуальные услуги.

►

Шаг 3. Рассчитайте теоретическую мощность по формуле мощности.

Умножьте мощность на метр на длину светодиодной ленты, чтобы получить общую теоретическую мощность светодиодной ленты. У нас есть неоновая светодиодная лента RGB, которой требуется 40 Вт для работы на 5 метров.

Теоретическая мощность: 8 Вт/м x 5 м = 40 Вт

►

Шаг 4. Правило 80%.

Фактическая требуемая мощность равна теоретической мощности, умноженной на 1,2. То есть мощность, используемая светодиодной лентой, занимает 80% источника питания светодиода. Это сделано для того, чтобы оставить место для светодиодного трансформатора, чтобы обеспечить его срок службы и уменьшить возможность последующего обслуживания.

Фактическая требуемая мощность: 40 Вт x 1,2 = 48 Вт

В результате расчетов мы обнаружили, что для светодиодной неоновой лампы 5 м 24 В RGB на самом деле требуется как минимум 48-ваттный источник питания драйвера светодиода для безопасного питания светодиодной ленты. И чем больше длина, тем больше требуется мощности. Проверьте таблицу ниже, чтобы получить подробные данные.

Эта формула расчета применима не только к нашим светодиодным неоновым тросовым светильникам 24 В RGB, но и к любым светодиодным лентам. Если вы хотите рассчитать мощность источника питания светодиодной ленты, вы можете использовать эту формулу.

Watt/meter	Length	Theoretical wattage	Actually required wattage
8w/m	5m	40W	48W
8w/ m	10m	80W	96W
8w/m	15m	120W	144W
8w/m	20m	160W	192 Вт

Выберите подходящий блок питания для светодиодной ленты

Теперь давайте начнем выбирать подходящий блок питания для наших 5-метровых неоновых ламп 24 В.

Найдите драйверы для светодиодных блоков питания в категориях. Нажмите на интересующую вас категорию продуктов и найдите блок питания, соответствующий напряжению и мощности.

При выборе драйвера светодиодной лампы необходимо знать характеристики вашей световой ленты. Например, этот светодиодный неоновый светильник рассчитан на 24 В, поэтому мы должны выбрать светодиодный драйвер на 24 В. Если у вас есть требования к водонепроницаемости для светодиодного источника питания, вам следует выбрать один из водонепроницаемых светодиодных источников питания 24 В.

• Блок питания 24 В для светодиодов

Среди всех блоков питания для светодиодов 24 В есть адаптеры питания 24 В, блоки питания 24 В, сертифицированные UL, и водонепроницаемые блоки питания 24 В. В чем разница?

►Несущая способность адаптера питания 24 В относительно невелика.

►Источник питания 24 В, внесенный в список UL, прошел сертификацию UL, гарантирует качество и имеет пятилетнюю гарантию.

Он предоставляет невлагозащищенные блоки питания IP20 и водонепроницаемые IP67, а также адаптеры питания класса II на ваш выбор.

►Водонепроницаемый блок питания 24 В обладает большей водонепроницаемостью, чем обычный блок питания, и более безопасен для использования вне помещений.

• 24V Адаптер питания : 12 /24 / 48 /72 /96 /120 Вт • 24 В. 200 / 240 / 320 / 350 / 400 / 450 / 500 / 600 / 750 / 1000 Вт • Блок питания 24 В, соответствующий требованиям UL, IP67 : 18 / 20,2 / 36 / 50 4,60 / 75 / 100,8 / 150 / 151,2 / 199,2 / 480 / 600 Вт • Адаптер питания класса II 24 В, внесенный в список UL : 6 / 15 / 18 / 25 / 36 / 40 / 60 2 / 90 1 / 120 / 280,08 W • 24 В водонепроницаемый источник питания : 20/30/40 / 50 / 60/80/100/120/150 / 200/250 / 300/350 / 400/500/600 Вт

• Блок питания для светодиодов

Таким образом, 5-метровый светодиодный неоновый светильник 24 В RGB мощностью 48 Вт следует выбирать  48 Вт 24 В адаптер питания , 50 Вт 24 В блок питания IP20 , 50 Вт 24 В блок питания IP67 , 60 Вт 24 В UL-листинг 5 Вт или водонепроницаемый адаптер класса II 0 0 , блок питания .
