Расчет лестницы житов: Расчет размеров поворотных лестниц

Методика расчета деревянной лестницы

Укажите необходимые размеры

X — ширина проема лестницы
Y — высота проема
Z — ширина лестницы
F — выступ ступеней
W — толщина ступеней
C — количество всех ступеней
C1 — количество ступеней на нижнем марше
C2 — количество поворотных ступеней

справка

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Автор проекта: Дмитрий Житов        © 2007 — 2023
FacebookVkontakte

Место приема благодарностей…

Житов ру лестницы с поворотными ступенями 90

Автор stairsekb На чтение 9 мин. Просмотров 4.8k. Опубликовано 18.06.2021

Содержание

Расчет лестницы на второй этаж с поворотом на 90° с забежными ступенями с помощью онлайн-калькулятора – количество материалов, чертежи, 3D-модель.

Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

Расчет лестницы на второй этаж с поворотом на 90° с забежными ступенями

Скрытые чертежи и размеры доступны после оплаты доступа

• Вид спереди
• Вид лестницы сбоку
• Вид лестницы сверху
• Опорные столбы
• Косоур прямого марша (нижний)
• Косоур забежных ступеней №1, нижний
• Косоур забежных ступеней №1, нижний (шаблон для изготовления)
• Косоур забежных ступеней №2, верхний
• Косоур забежных ступеней №2, верхний (шаблон для изготовления)
• Косоур прямого марша (верхний)
• Ступень прямого пролета
• Нижняя забежная ступень
• Средняя забежная ступень (линейные размеры)
• Средняя забежная ступень (размеры вдоль сторон)
• Верхняя забежная ступень
• Подступенок прямых ступеней
• Подступенок нижней забежной ступени
• Подступенок средней забежной ступени
• Подступенок верхней забежной ступени

Так же добиться удобства поворотной лестницы можно изменяя высоту площадки.

Что учесть при расчёте Г-образной лестницы с поворотными ступенями

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Вместо поворотной площадки тут используются поворотные ступеньки, которые расходятся от центральной опоры – в точности так же, как у винтовой лестницы. В большинстве случаев при расчёте лестницы с поворотными ступенями на 90° количество таких ступеней делают не более трёх-четырёх.

К преимуществам такого вида межэтажных конструкций относят, прежде всего, существенную экономию жилого пространства. Причём, такая экономия никоим образом не сказывается на удобстве или функциональности лестницы.

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

Расчет лестниц с поворотом на 90 градусов – сложная задача и справиться с ней поможет наш калькулятор. Минимальная ошибка в чертеже приводит к серьезным последствиям. Пользоваться системой становится неудобно и даже опасно. При установке возможно исправить лишь мелкие неточности. Поэтому при создании проекта важна внимательность и точность. Избежать ошибок Вам поможет наш онлайн калькулятор расчета лестницы с поворотом на 90 градусов с площадкой и поворотными ступенями.

Есть разные способы для расчета поворотной конструкции с площадкой или забежными ступенями (деревянная, металлическая, комбинированная):

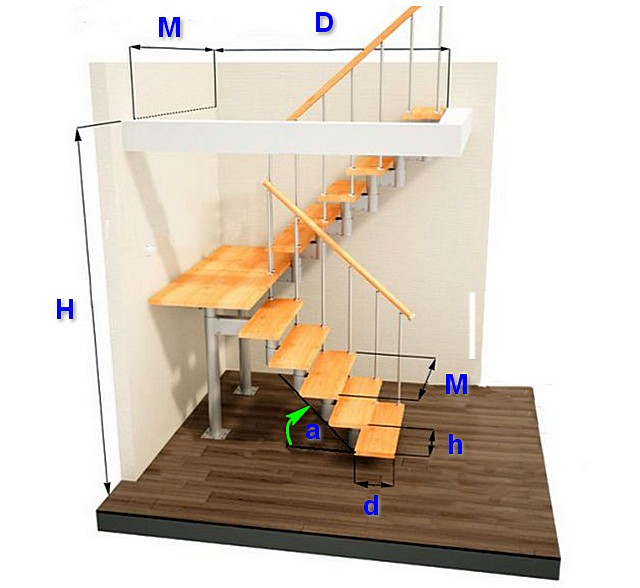

Параметры для расчета лестницы с поворотом на 90°

Оптимальные значения основных характеристик:

Использовать их при создании чертежей могут профессионалы. Нужен опыт и специальные навыки. Для самостоятельного проектирования подойдут электронные программы. Воспользуйтесь калькулятором онлайн, который рассчитает размеры вашей деревянной лестницы на второй этаж, количество ступеней и размер площадки.

Поворотная конструкция состоит из двух маршей или прямых участков со ступенями, расположенными под углом в 90 градусов. Они объединяются специальной площадкой или имеют плавный забежный разворот. При расчете системы нужны следующие параметры:

Особенности проектирования и производства

Поворотные лестницы на 90 градусов, изготавливаемые нашей компанией, компактны и обеспечивают плавный подъем по ступеням на следующий этаж. Они позволяют сэкономить полезную площадь в помещении и отличаются надежностью и длительным сроком эксплуатации. Среди других преимуществ этих конструкций можно выделить:

Закажите расчет лестницы с поворотом на 90 ºC: наши сотрудники проводят его согласно строительным нормам и требованиям безопасности. Позвоните: 8 (831) 413-57-71, мы воплотим все ваши пожелания в удобной и надежной конструкции, соединяющей этажи дома.

Поворотная лестница на 90 градусов — популярный вариант конструкции, которая предназначена для организации передвижений между этажами здания. Она востребована при обустройстве дач, частных домов и загородных коттеджей, обычно располагается возле стены или в углу помещения. Если вам требуется лестница с поворотными ступенями на 90, расчет и ее установку выполнят квалифицированные специалисты компании «7 дюймов». В процессе проектирования мы учитываем пожелания заказчиков и следующие факторы:

Если вам нужна лестница с поворотом на 90 градусов, расчет всех ее параметров можно заказать в нашей компании. Мы используем самые точные программы и методы, и получаем конструкции оптимальных размеров и форм. Ступени изготавливаются из твердых и экзотических пород деревьев, а в качестве основы служит каркас из дерева, металла или бетона.

Они комфортны во время спуска или подъема, бывают с площадкой или забежными ступенями.

Дополнительно рекомендуем вам ознакомиться с каталогом лестниц с поворотом на 180 градусов.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Расчет лестниц с поворотными ступенями на 90°.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Чтобы правильно рассчитать лестницу с поворотными ступенями на 90° следует учитывать следующие параметры конструкции:

Для удобства наших клиентов на этой странице мы разместили онлайн-калькулятор для расчёта лестницы с поворотными ступенями на 90°. Так как правильно и с необходимой точностью рассчитать все размеры и характеристики материалов сможет не всякий.

Здесь же всё довольно просто – от вас требуется лишь заполнить соответствующие поля, после чего робот автоматически просчитает параметры будущей конструкции. Все расчёты ведутся в строгом соответствии с современными строительными нормами. Поэтому в результате вы получите межэтажную лестницу, которая будет удобна в использовании и гарантированно прослужит вам в течение очень продолжительного времени.

Конструкция лестницы с поворотными ступенями на 90°

Вместо поворотной площадки тут используются поворотные ступеньки, которые расходятся от центральной опоры – в точности так же, как у винтовой лестницы. В большинстве случаев при расчёте лестницы с поворотными ступенями на 90° количество таких ступеней делают не более трёх-четырёх.

Если сделать больше поворотных ступеней, то они могут получиться слишком узкими, что существенно снизит удобство пользования конструкцией. Конкретное их количество зависит, главным образом, от ширины лестничного пролёта.

Если в процессе расчёта лестницы с поворотными ступенями у вас возникли затруднения или вопросы, не стесняйтесь обращаться за помощью к нашим сотрудникам. Наш консультант поможет определиться с выбором лестницы и подскажет наиболее оптимальное в вашем случае решение.

К преимуществам такого вида межэтажных конструкций относят, прежде всего, существенную экономию жилого пространства. Причём, такая экономия никоим образом не сказывается на удобстве или функциональности лестницы.

Безопасная лестница на второй этаж в комплекте с красивым ограждением для установки.

Дешевая деревянная лестница для дома занимает мало места и может быть установлена.

Готовая лестница на второй этаж для дома имеет подступенки, что придает конструкции.

Деревянная лестница ЛС-91м Эконом

Готовая лестница из дерева на тетивах имеет врезные ступени.

Дачная лестница с поворотом на 90 гр. легко устанавливается без применения.

Г-образная лестница с поворотом на 90 за счет забежных ступеней на выходе.

Компактная недорогая лестница без поручней для малогабаритных помещений и узких.

Лестницы с поворотом на 90 градусов обычно устанавливаются там, где прямая маршевая не подходит. В данном разделе размещены фотографии наших работ с типом лестниц с поворотными ступенями на 90 градусов, а также поворотных лестниц через площадку. Такие лестницы могут также называться Г-образными и быть изготовленными как из металла, так и из дерева, на больцах или с косоурами.

Подробное описание лестниц с поворотом на 90 градусов с площадкой или без, вы можете прочитать на нашем сайте по ссылке.

Вариант лестничного исполнения с углом поворота 180 градусов

Поворот может быть выполнен через забежные ступени или площадку, чаще всего используется первый вариант. Первую ступень для удобства захода рекомендуется расширить, остальные параметры определяются в процессе разработки проекта и составления чертежа. Поворот может быть реализован через забежные ступени или площадку.

Особенности конструкции

Лестницы с поворотом устанавливаются на каркас или на косоуры. Особых трудностей при изготовлении основы возникнуть не должно, так как ступени в большинстве случаев, несмотря на свою необычную форму, образуют непрерывное полотно, если их сложить в один ряд. Таким образом, они будут идеально прилегать друг к другу при установке.

Для того чтобы определить параметры будущей конструкции и выполнить итоговую разметку марша на чертеже необходимо произвести ряд расчетов.
