Расчет воздуховодов систем вентиляции: алгоритм, таблица, онлайн-калькулятор

Расчёт воздуховодов вентиляции является одним из этапов расчета вентиляции и заключается в определении размеров воздуховода в зависимости от расхода воздуха, который должен проходить через рассматриваемый воздуховод. Кроме того, возникают задачи по определению площади поверхности воздуховода. Рассмотрим их более подробно.

Купить запчасти для оросительных систем agritech.ru.

Содержание статьи:

  • Расчёт воздуховодов онлайн
  • Расчёт сечения воздуховодов
  • Алгоритм расчета сечения воздуховодов
  • Таблица сечений воздуховодов
  • Пример расчёта воздуховода
  • Эквивалентный диаметр воздуховода
  • Что такое эквивалентный диаметр воздуховода
  • Расчет эквивалентного диаметра воздуховодов
  • Пример расчета эквивалентного диаметра воздуховодов и некоторые выводы

Расчёт воздуховодов онлайн

Хочу такой же калькулятор себе на сайт
Исходные данные
Расход воздуха: м3/ч
Максимальная скорость воздуха: м/с

Результаты расчета
Параметр Сечение Скорость Dэкв Потери
Сечение круглого воздуховода:
Рекомендуемые сечения прямоугольных воздуховодов:
Допустимые сечения прямоугольных воздуховодов:
Хочу такой же калькулятор себе на сайт
Ссылка на этот расчет:

Для расчета воздуховодов рекомендуем воспользоваться онлайн-калькулятором, расположенным выше. Исходными данными для расчета являются расход воздуха и максимальная допустимая скорость воздуха в воздуховоде.

Преимуществом нашего калькулятора является то, что в результате расчета вы узнаете не только рекомендуемое сечение круглых и/или прямоугольных воздуховодов, но и фактическую скорость воздуха в них, эквивалентный диаметр и потери давления на 1 метр длины.

О расчете площади воздуховодов читайте в отдельной статье.

Расчёт сечения воздуховодов

Задача расчёта сечения воздуховодов вентиляции может звучать по-разному:

  • расчёт воздуховодов вентиляции
  • расчёт воздуха в воздуховоде
  • расчёт сечения воздуховодов
  • формула расчёта воздуховодов
  • расчёт диаметра воздуховода

Следует понимать, что все вышеперечисленные расчёты — по сути, одна и та же задача, которая сводится к определению площади сечения воздуховода, по которому протекает расход воздуха G [м3/час].

Алгоритм расчета сечения воздуховодов

Расчет сечения воздуховодов подразумевает определение размеров воздуховодов в зависимости от расхода пропускаемого воздуха. Он выполняется в 4 этапа:

  1. Пересчет расхода воздуха в м3/с
  2. Выбор скорости воздуха в воздуховоде
  3. Определение площади сечения воздуховода
  4. Определение диаметра круглого или ширины и высоты прямоугольного воздуховода.

На первом этапе

расчёта воздуховода расход воздуха G, выраженный, как правило, в м3/час, переводится в м3/с. Для этого его необходимо разделить на 3600:

  • G [м3/c] = G [м3/час] / 3600

На втором этапе следует задать скорость движения воздуха в воздуховоде. Скорость следует именно задать, а не рассчитать. То есть выбрать ту скорость движения воздуха, которая представляется оптимальной.

Высокая скорость воздуха в воздуховоде позволяет использовать воздуховоды малого сечения. Однако при этом поток воздуха будет шуметь, а аэродинамическое сопротивление воздуховода сильно возрастёт.

Малая скорость воздуха в воздуховоде обеспечивает тихий режим работы системы вентиляции и малое аэродинамическое сопротивление, но делает воздуховоды очень громоздкими.

Для систем общеобменной вентиляции оптимальной скоростью воздуха в воздуховоде считается 4 м/с. Для больших воздуховодов (600×600 мм и более) скорость воздуха может быть повышена до 6 м/с. В системах дымоудаления скорость воздуха может достигать и превышать 10 м/с.

Итак, на втором этапе расчета воздуховодов задаётся скорость движения воздуха v [м/с].

На третьем этапе определяется требуемая площадь сечения воздуховода путем деления расхода воздуха на его скорость:

  • S [м2] = G [м3/c] / v [м/с]

На четвёртом, заключительном, этапе под полученную площадь сечения воздуховода подбирается его диаметр или длины сторон прямоугольного сечения.

Таблица сечений воздуховодов

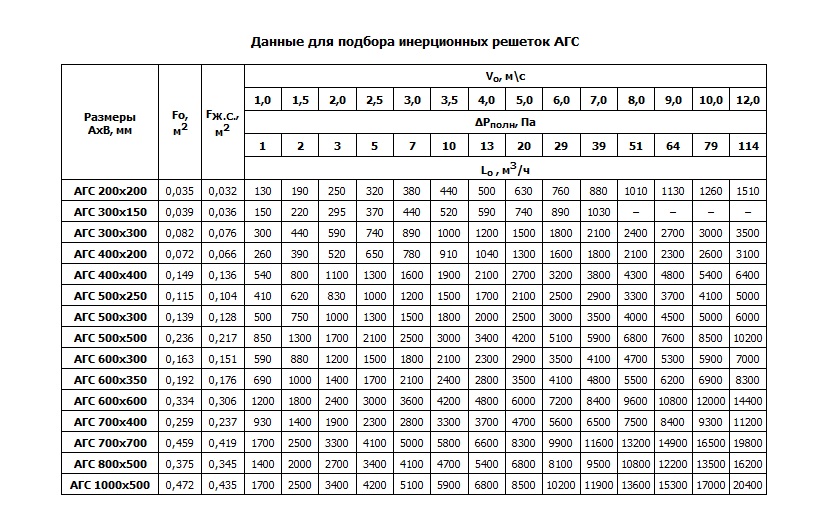

В помощь проектировщикам разработано несколько таблиц сечений воздуховодов, которые позволяют быстро подобрать сечение в зависимости от полученной площади.

Пример расчёта воздуховода

В качестве примера рассчитаем сечение воздуховода с расходом воздуха 1000 м3/час:

  1. G = 1000/3600 = 0,28 м
    3    /c
  2. v = 4 м/с
  3. S = 0,28 / 4 = 0,07 м2
  4. В случае круглого воздуховода его диаметр составил бы D = корень (4·S/ π) ≈ 0,3 м = 300мм. Ближайший стандартный диаметр воздуховода — 315 мм.

В случае прямоугольного воздуховода необходимо подобрать такие А и В, чтобы их произведение было равно примерно 0,07. При этом рекомендуется, чтобы А и В не отличались друг от друга более чем в три раза, то есть воздуховод 700×100 — не лучший вариант. Более хорошие варианты: 300×250, 350×200.

Эквивалентный диаметр воздуховода

При сравнении круглых и прямоугольных воздуховодов разного сечения с точки зрения аэродинамики прибегают к понятию эквивалентного диаметра воздуховода. С его помощью можно определить, какой из двух вариантов сечений является предпочтительным.

Что такое эквивалентный диаметр воздуховода

Эквивалентный диаметр прямоугольного воздуховода — это диаметр воображаемого круглого воздуховода, в котором потеря давления на трение была бы равна потере давления на трение в исходном прямоугольном воздуховоде при одинаковой длине обоих воздуховодов.

В книгах и учебниках В. Н. Богословского такой диаметр называется «Эквивалентный по скорости диаметр», в литературе П. Н. Каменева — «Равновеликий диаметр по потерям на трение».

Расчет эквивалентного диаметра воздуховодов

Эквивалентный диаметр прямоугольного воздуховода вычисляется по формуле:

  • Dэкв_пр = 2·А·В / (А+В), где А и В — ширина и высота прямоугольного воздуховода.

Например, эквивалентный диаметр воздуховода 500×300 равен 2·500·300 / (500+300) = 375 мм.

Это означает, что круглый воздуховод диаметром 375 мм будет иметь такое же аэродинамическое сопротивление, что и прямоугольный воздуховод 500×300 мм.

Эквивалентный диаметр квадратного воздуховода равен стороне квадрата:

  • Dэкв_кв = 2·А·А / (А+А) = А.

И этот факт весьма интересен, ведь обычно чем больше площадь сечения воздуховода, тем ниже его сопротивление. Однако круглая форма сечения воздуховода имеет наилучшие аэродинамические показатели. Именно поэтому сопротивление квадратного и круглого воздуховодов равны, хотя площадь сечния квадратного воздуховода на 27% больше площади сечения круглого воздуховода.

В общем случае формула для эквивалентного диаметра воздуховода выглядит следующим образом:

  • Dэкв = 4·S / П, где S и П — соответственно, площадь и периметр воздуховода.

Используя эту формулу можно подтвердить правильность вышеприведённых формул для прямоугольного и квадратного воздуховодов, а также убедиться в том, что

эквивалентный диаметр круглого воздуховода равен диаметру этого воздуховода:

  • Dкругл = 4·π·R2 / 2·π·R = 2R = D.

Кроме того, для расчета может помочь таблица эквивалентного диаметра воздуховодов

Пример расчета эквивалентного диаметра воздуховодов и некоторые выводы

В качестве примера определим эквивалентный диаметр воздуховода 600×300:

Dэкв_600_300 = 2·600·300 / (600+300) = 400 мм.

Интересно отметить, что площадь сечения круглого воздуховодам диаметром 400 мм составляет 0,126 м2, а площадь сечения воздуховода 600×300 составляет 0,18 м2, что на 42% больше. Расход стали на 1 метр круглого воздуховода сечением 400 мм составляет 1,25 м2, а на 1 метр воздуховода сечением 600×300 — 1,8 м2, что на 44% больше.

Таким образом, любой аналогичный круглому прямоугольный воздуховод значительно проигрывает ему как в компактности, так и в металлоемкости.

Рассмотрим ещё один пример — определим эквивалентный диаметр воздуховода 500×100 мм:

Dэкв_500_100 = 2·500·100 / (500+100) = 167 мм.

Здесь разница в площади сечения и в металлоемкости достигает 2,5 раз. Таким образом, формула эквивалентного диаметра для прямоугольного воздуховода объясняет тот факт, что чем больше «расплющен» воздуховод (чем больше разница между значениями А и В), тем менее эффективен этот воздуховод с аэродинамической точки зрения.

Это одна из причин, по которой в вентиляционной технике не рекомендуется применять воздуховоды, в сечении которых одна сторона превышает другую более чем в три раза.

Расчет скорости воздуха в воздуховоде

Вентиляция, расчет, подбор оборудования
Отопление, расчет, подбор оборудования
Кондиционирование, расчет, подбор оборудования

Previous Next

Расчет скорости воздуха в воздуховоде
Расход воздуха L м3/ч
Скорость воздуха
* Скорости в данном диапазоне будут подсвечены 		v1 м/с
v2 м/с

* Сопротивление воздуховода можно посмотреть кликнув по выбранной скорости в таблице (пока только для круглых воздуховодов)

Расчет расхода от скорости

L=f(v)
Скорость воздуха в воздуховоде круглого сечения
Ø, мм Ø100 Ø125 Ø160 Ø200
Ø250		 Ø280 Ø315 Ø355 Ø400 Ø450 Ø500 Ø560 Ø630 Ø710 Ø800 Ø900 Ø1000 Ø1120 Ø1250 Ø1400 Ø1600 Ø1800 Ø2000
v, м/с
Скорость воздуха в воздуховоде прямоугольного сечения
Параметр Усл. обозн. Значение Ед. изм.
Расход воздуха L м3/ч
Сечение воздуховода D мм
Скорость воздуха v м/с
Сопротивление воздуховода ΔP Па/м

Площадь поперечного сечения воздуховода на участке 1 с использованием уравнения неразрывности Калькулятор

✖Скорость воздуха на участке 1 определяется как скорость движения воздуха, измеренная на пройденном расстоянии относительно времени, прошедшего на участке 1. ⓘ Скорость Воздух в разделе 1 [V 1 ]

сантиметр на часовой центр на мимочековую скорость на второй икосмическая скорость первой. Сториковая скорость второй кожи на второй коэффициент (Second Shipmot MathmaCh SecondACH на второй конец). в часметр в минутуметр в секундумиль в часмиль в минутумиль в секундумиллиметр в часмиллиметр в минутумиллиметр в секундуморская миля в деньморская миля в часСкорость звука в чистой водеСкорость звука в морской воде (20°C и глубина 10 метров)Ярд в часЯрд в минутуЯрд в секунду

+10%

-10%

2 [A 2 ]

AcreAcre (US Survey)AreArpentBarnCarreauCircular InchCircular MilCuerdaDecareDunamElectron Cross SectionHectareHomesteadMuPingPlazaPyongRoodSabinSectionSquare AngstromSquare CentimeterSquare ChainSquare DecameterSquare DecimeterSquare FootSquare Foot (US Survey)Square HectometerSquare InchSquare KilometerSquare MeterSquare MicrometerSquare MilSquare MileSquare Mile (Roman)Square Mile (Statute) Квадратная миля (исследование США) Квадратный миллиметр Квадратный нанометр Квадратный окунь0009

+10%

-10%

Секция 2 [V 2 ]

сантиметр на часовой центр на миньтецентрометр на второй коэффициент скорости первой. Скоростная скорость второго космической скорости на третьем плате. в минутуМетр в секундуМиль в часМиль в минутуМиль в секундуМиллиметр в часМиллиметр в минутуМиллиметр в секундуМорская миля в деньМорская миля в часСкорость звука в чистой водеСкорость звука в морской воде (20°C и глубина 10 метров)Ярд в часЯрд в минутуЯрд в секунду

+10%

-10%

✖Площадь поперечного сечения воздуховода на участке 1 определяется как площадь сечения в точке 1.ⓘ Площадь поперечного сечения воздуховода на участке 1 с использованием уравнения неразрывности [A 1 ]

AcreAcre (US Survey)AreArpentBarnCarreauCircular InchCircular MilCuerdaDecareDunamElectron Cross SectionHectareHomesteadMuPingPlazaPyongRoodSabinSectionSquare AngstromSquare CentimeterSquare ChainSquare DecameterSquare DecimeterSquare FootSquare Foot (US Survey)Square HectometerSquare InchSquare KilometerSquare MeterSquare MicrometerSquare MilSquare MileSquare Mile (Roman)Square Mile (Statute)Square Mile (US Survey)Square MillimeterSquare NanometerSquare PerchSquare PoleSquare RodSquare Род (исследование США)Square YardStremmaTownshipVaras Castellanas CuadVaras Conuqueras Cuad

⎘ Копировать

👎

Формула

Перезагрузить

👍

Площадь поперечного сечения воздуховода на участке 1 с использованием уравнения неразрывности Решение

ШАГ 0: Сводка предварительного расчета

ШАГ 1: Преобразование входных данных в базовые единицы

Скорость воздуха в секции 1: 17 м/с —> 17 м/с Преобразование не требуется
Площадь поперечного сечения воздуховода в секции 2: 0,95 кв. м —> 0,95 кв. м Преобразование не требуется
Скорость воздуха в секции 2: 26 м в секунду —> 26 м в секунду преобразование не требуется

ШАГ 2: Оценка формулы

ШАГ 3: Преобразование результата в единицу вывода

1.45294117647059 Квадратный метр —> преобразование не требуется

< 4 Уравнение непрерывности для калькуляторов воздуховодов

Площадь поперечного сечения воздуховода на участке 1 по уравнению неразрывности Формула

Площадь поперечного сечения воздуховода на участке 1 = (1/Скорость воздуха на участке 1)*(Площадь поперечного сечения воздуховода на участке 2*Скорость воздуха на участке 2)
А 1 = (1/V 1 )*(А 2 *V 2 )

Уравнение непрерывности для воздуховодов

Уравнение неразрывности показывает, что произведение площади поперечного сечения воздуховода и скорости жидкости в любой точке воздуховода всегда постоянно. Этот продукт равен объемному расходу в секунду или просто расходу.

Как рассчитать площадь поперечного сечения воздуховода на участке 1 по уравнению неразрывности?

Площадь поперечного сечения воздуховода на участке 1 с использованием уравнения неразрывности Калькулятор использует Площадь поперечного сечения воздуховода на участке 1 = (1/Скорость воздуха на участке 1)*(Площадь поперечного сечения воздуховода на участке 2*Скорость воздуха на Раздел 2) для расчета площади поперечного сечения воздуховода на участке 1. Площадь поперечного сечения воздуховода на участке 1 с использованием формулы уравнения неразрывности определяется как площадь двумерной формы, которая получается при трехмерном объекте / воздуховод. Площадь поперечного сечения воздуховода на участке 1 обозначена цифрой A 1 символ.

Как рассчитать площадь поперечного сечения воздуховода на участке 1 по уравнению неразрывности с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для площади поперечного сечения воздуховода на участке 1 с использованием уравнения неразрывности, введите скорость воздуха на участке 1 (V 1 ) , площадь поперечного сечения воздуховода на участке 2 (A 2 ) и скорость воздуха в секции 2 (V 2 ) и нажмите кнопку расчета. Вот как можно объяснить площадь поперечного сечения воздуховода на участке 1 с помощью расчета уравнения неразрывности с заданными входными значениями -> 1,452941 = (1/17)*(0,95*26) .

Часто задаваемые вопросы

Что такое площадь поперечного сечения воздуховода на участке 1 с использованием уравнения неразрывности?

Площадь поперечного сечения воздуховода на участке 1 по формуле уравнения неразрывности определяется как площадь двумерной формы, которая получается при трехмерном воздействии на объект/воздуховод и представляется как A 1 = (1 /В 1 )*(А 2 *В 2 ) или Площадь поперечного сечения воздуховода на участке 1 = (1/Скорость воздуха на участке 1)*(Площадь поперечного сечения воздуховода на участке 2*Скорость воздуха на участке 2) . Скорость воздуха в секции 1 определяется как скорость движения воздуха, измеренная на пройденном расстоянии относительно времени, прошедшего в секции 1. Площадь поперечного сечения воздуховода в секции 2 представляет собой площадь поперечного сечения в секции 2 и скорость Воздух на участке 2 определяется как скорость движения воздуха, измеренная по пройденному расстоянию относительно времени, прошедшего на участке 2.

Как рассчитать площадь поперечного сечения воздуховода на участке 1 с помощью уравнения неразрывности?

Площадь поперечного сечения воздуховода в сечении 1 с использованием формулы уравнения неразрывности определяется как площадь двумерной формы, которая получается при расчете трехмерного объекта/воздуховода с использованием Площадь поперечного сечения воздуховода в сечении 1 = (1/Скорость воздуха в секции 1)*(Площадь поперечного сечения воздуховода в секции 2*Скорость воздуха в секции 2) . Чтобы рассчитать площадь поперечного сечения воздуховода на участке 1 с помощью уравнения неразрывности, вам потребуется скорость воздуха на участке 1 (V 1 ) , Площадь поперечного сечения воздуховода на участке 2 (A 2 ) и Скорость воздуха на участке 2 (V 2 ) . С помощью нашего инструмента вам необходимо ввести соответствующие значения скорости воздуха в секции 1, площади поперечного сечения воздуховода в секции 2 и скорости воздуха в секции 2 и нажать кнопку расчета. Вы также можете выбрать единицы измерения (если есть) для ввода (ов) и вывода.
