Расчет веса трубы электросварной прямошовной

Расчет веса трубы — металлические и неметаллические

Поделиться с:

Если вы занимаетесь трубопроводами, вы не можете игнорировать термин вес трубы. Независимо от того, занимаетесь ли вы компоновкой, напряжением, материалом, конструкцией или чем-то еще, вам потребуется узнать вес трубы.

Вес трубы напрямую зависит от толщины стенки трубы и материала конструкции. Толщина стенки и материал трубы, которые будут использоваться, зависят от конструктивных параметров, учитываемых при проектировании системы трубопроводов в соответствии с приложениями.

Чем толще стенка, тем больше будет вес трубы. Чем больше вес, тем больше жесткость и меньше гибкость. Следовательно, расчет веса трубы помогает не только определить вес трубы, но также помогает понять силу, необходимую для правильной поддержки трубы.

Труба высокого давления может лопнуть, если она не изготовлена ​​из надлежащего материала и не имеет надлежащей опоры в требуемом месте и на требуемом участке. Разные материалы имеют разное соотношение прочности и веса.

Не волнуйтесь, это очень легко вычислить.

В этой статье мы изучим расчет веса трубы для металлических и неметаллических труб.

Содержание

Методы расчета веса трубы

Я собираюсь разработать два метода расчета веса трубы:

1. Согласно ASME B36.10
2. Общий метод такой же выход. Но сам метод 1 ^st ограничен только металлическими трубами и 2 9Метод 0031 и лучше всего подходит как для металлических, так и для неметаллических материалов.

   Расчет веса трубы в соответствии с ASME B36.10/ASME B36.19

   В соответствии с пунктом 5 ASME B36.10/ASME B36.19 приведенная ниже формула используется для расчета веса трубы.

   Примечание: Эта формула предназначена для трубы с гладким концом. Для трубы со скосом и резьбой удаленный материал из трубы должен быть минус для точного веса.

   Где,

   Вт _пэ = Номинальная масса гладкого конца (кг/м)

   D = Внешний диаметр трубы (мм), доступно в ASME B36.10

   t = Толщина стенки трубы (мм), доступно по расписанию в ASME B36. 10

   Пример-1

   Рассчитаем вес трубы из углеродистой стали диаметром 8 дюймов согласно стандарту Schedule STD

   Рис. 1: Скриншот ASME B36.10

   219,11мм

   t = 8,18мм

   Подставим эти значения в формулу

   W _PE = 0,0246615 (D-T) T

   = 0,0246615 (219,11-8,18) 8,18

   W _PE = 42,55 кг/м

   , если вы увидите вышеиз. 1 расчетное значение и значение, указанное в таблице, совпадают.

   W _pe = 42,55 кг/м на 1 метр трубы, для любой длины трубы умножьте это значение на n число длины.

   Этот метод применим для сварных и бесшовных труб из кованой стали (ASME B36.10) и труб из нержавеющей стали (ASME B36.19).) оба .

   Общий метод расчета веса трубы

   Общая формула для расчета массы любого объекта:

   Масса = Объем x Плотность Ур. 1

   Для расчета веса трубы будем использовать ту же формулу. Просто нам нужно знать плотность конкретного материала и формулу объема трубы.

   Формула для объема трубы

   Где,

   P _v = Объем трубы (мм ³ )

   D = наружный диаметр трубы (мм)

   d = (D-2t), внутренний диаметр трубы (мм)

   t = толщина трубы (мм)

   0 L 90 длина (м)

   Пример-2

   Давайте рассчитаем вес 8-дюймовой трубы из углеродистой стали стандарта Schedule STD (взяв тот же размер и график, что и в примере 1, чтобы перепроверить правильность обоих методов).

   У нас есть,

   D = 219,1 мм

   t = 8,18 мм

   d = (219,1 – 2×8,18) = 202,74 мм

   L = 1000 мм

   Теперь подставьте эти значения в уравнение. 2

   P _v = 5420270,23 мм ³   =0,00542027 м ³

   Мы знаем, что плотность углеродистой стали составляет 7850 кг/м ³ 90. 1

   Масса = Объем x Плотность = 0,00542027 x 7850 = 42,55 кг/м

   Здесь мы видим, что вес трубы, рассчитанный обоими методами, одинаков.

   Аналогично, для неметаллических труб нам просто нужно заменить плотность, и мы также можем получить вес для неметаллических труб.

   Надеюсь, эта статья была вам полезна. Если у вас все еще есть какие-либо вопросы, сообщите мне об этом в разделе комментариев.

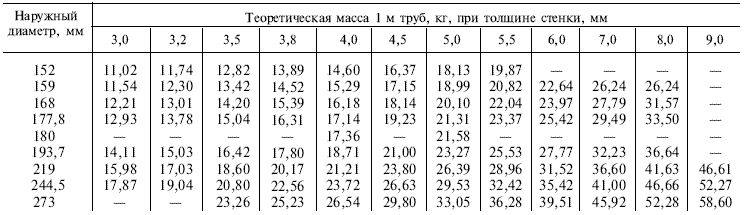

   Таблица веса труб

   Вы можете скачать красиво оформленную таблицу размеров, толщины и веса труб, разработанную Dee Development Engineers Limited. Это может помочь вам в повседневной деятельности. Нажмите на кнопку загрузки, чтобы получить файл Excel.

   Таблица размера-толщины-веса труб Скачать

   Кроме того, я хочу, чтобы вы знали список некоторых веб-сайтов, которые могут помочь вам стать профессионалом в области трубопроводов.

   Вам также может быть интересно прочитать

   Гибка впускных труб

   Практический пример расположения резервуаров для хранения или резервуарного парка

   Вопросы проектирования и расположения резервуарного парка

   Соображения по проектированию трубопроводов насосов

   Типы соединений трубопроводов и их применение

   Кавитация насоса

   : Причины, последствия и профилактические действия

   Поделиться с:




   Как рассчитать теоретический вес стальной трубы

   Вес трубы зависит от плотности веса материала, из которого состоит труба, а также от физической объем трубы. Весовая плотность измеряет плотность материала трубы, выраженную в фунтах на кубический фут.

   Объем трубы равен произведению площади ее поверхности на толщину. В частности, площадь поверхности трубы такая же, как у цилиндра, и равна количеству квадратных дюймов, которые могут покрывать изогнутые стороны трубы.


   У нас есть профессиональные инженеры, измеряющие размер стальных труб.


   Измерение толщины стенки

   Расчет веса круглой трубы и труб специального сечения


   Измерение плоских овальных и эллиптических труб размером

   Соберите необходимую информацию.

   Вам необходимо знать наружный диаметр трубы. Это расстояние по прямой линии, проходящей через центр трубы и соединяющей две точки на поверхности трубы. Также необходимо знать толщину стенки трубы. Оба эти измерения должны быть сделаны в дюймах. Последнее, что вам нужно знать, это длина трубы. Это последнее измерение должно быть сделано в футах.

   Вычтите толщину стенки трубы из наружного диаметра трубы. Например, если бы у вас была труба диаметром шесть дюймов и толщиной стенки два дюйма, вы бы вычли два из шести, чтобы получить четыре.

   Калькулятор веса трубы – британские и метрические единицы

   Формула веса трубы – Эту формулу можно использовать для определения веса на фут трубы любого размера с любой толщиной стенки.

   Имперская формула:
   Вес/фут = 10,69*(НД – толщина стенки)*толщина стенки

   Вес любой трубы можно рассчитать по следующим формулам. Просто умножьте соответствующую плотность сплава на показанный ниже расчет требуемой детали.

   Имперский	Пример
   плотность (фунт/дюйм³)	0,284 фунта/дюйм³
   х
   (наружный диаметр² — (наружный диаметр — 2xT)²)	(3,0 дюйма² — (3,0 дюйма — 2×0,022 дюйма)²)
   х
   Длина	12 дюймов
   х
   №/4
   =
   вес	0,702 фунта

   * Для оценки веса следует использовать итоговые значения.

   Метрическая система	Пример
   плотность (г/см³)	7,85 г/см³
   х
   (наружный диаметр² — (наружный диаметр — 2xT)²)	(50,0 мм² — (50,0 мм — 2×1,0 мм)²)
   х
   Длина	1м
   х
   π/4000
   =
   вес	1,209 кг

   * Для оценки веса следует использовать итоговые значения. Чтобы изменить этот html
