варианты схем укладки, фото и примеры схем

Содержание:

  • Ассортимент тротуарной плитки
  • Варианты раскладки прямоугольной и квадратной плитки
  • Схемы укладки прямоугольной и квадратной тротуарной плитки
  • Схемы укладки фигурной тротуарной брусчатки
  • Программы для раскладки тротуарной плитки

Для получения красивого, удобного и долговечного покрытия дорожки или площадки необходимо правильно выбрать тип тротуарной плитки и схему укладки. Толщина фигурных элементов мощения (ФЭМ) зависит от запланированных нагрузок; форма и цвет – от архитектурных особенностей зданий, расположенных поблизости; схема укладки – от размеров и конфигурации места мощения, вида плитки. Правильно выбранный вариант позволяет зрительно скорректировать место мощения в нужную сторону – увеличить или уменьшить его, скрыть недостатки.


Ассортимент тротуарной плитки

При покупке брусчатки прежде всего необходимо определить нужную толщину ФЭМ, ориентируясь на запланированную нагрузку:

  • 40 мм – пешеходные зоны с малой интенсивностью движения, садовые дорожки, площадки во дворе;
  • 60 мм – универсальная толщина, подходит для пешеходных дорожек, площадок с невысокой транспортной нагрузкой;
  • 80 мм – дорожки с высокой пешеходной нагрузкой, стоянки автотранспорта, подъездные дороги к частным домам;
  • 100 мм – дороги и площадки с постоянными высокими нагрузками.

Варианты раскладки прямоугольной и квадратной плитки

Брусчатка прямоугольной и квадратной формы уступает ФЭМ произвольной конфигурации по декоративным характеристикам, но значительно выигрывает по трудозатратам. Ее легче укладывать и можно обойтись без подрезки элементов возле бордюра. В некоторых коллекциях присутствуют элементы разного размера, что позволяет разнообразить дизайн покрытия. Виды прямоугольных и квадратных ФЭМ: «Брусчатка», «Квадратиш», «Классика», «Классико Русто», «Кирпич», «Булыжник», «Старый город», «Новый город».

Схемы укладки прямоугольной и квадратной тротуарной плитки

Самая простая схема раскладки тротуарной плитки (прямоугольной и квадратной) одного или нескольких цветов – линейная. Она считается классической. Прямоугольные плитки могут иметь продольную или горизонтальную раскладку, что зависит от расположения ФЭМ относительно края дорожки.

Перпендикулярное расположение плитки относительно бордюра делает дорожку шире, а параллельное – уже. Примеры линейной схемы раскладки тротуарной брусчатки:


  • Без сдвига. Эта схема используется в качестве основной или в сочетании с другими монтажными вариантами для оформления края дорожки и часто имеет цветовое решение, отличное от основной части тротуара или площадки.

  • Со сдвигом – половинным или трехчетвертным. Наиболее популярен первый вариант дизайна раскладки тротуарной плитки, напоминающий кирпичную кладку. При использовании элементов разного цвета можно создать рисунок в виде гусеницы.

  • Схема «хаос». Выкладывается с использованием квадратных и/или прямоугольных элементов. В раскладке рисунка «хаос» присутствуют ФЭМ разных габаритов и цветов. Этот простой в реализации способ обеспечивает эффектный результат.

С помощью прямоугольных и квадратных элементов мощения можно реализовать следующие линейно-угловые схемы:

  • «Елочка». Прямоугольная брусчатка выкладывается под углом 90° друг к другу, образуя букву «Г». На фото раскладки тротуарной плитки елочкой видно, что последовательно расположенные клинья образуют оригинальный однотонный или цветной узор.

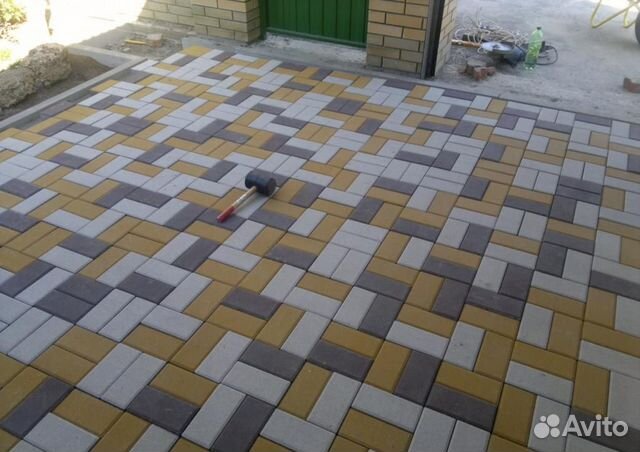

  • «Шахматная доска». Узор получают укладкой пар кирпичей под прямым углом друг к другу. В схеме «шахматная доска», которую применяют как во дворах частных домов, так и на крупногабаритных площадях, участвуют ФЭМ двух или трех цветов. Это популярный и очень распространенный вариант.

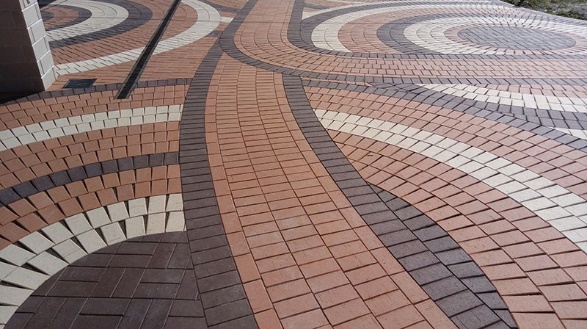

Сложной в исполнении, но очень красивой и эффектной, является круговая схема укладки. Ее используют для дизайна площадей вокруг дома, зон барбекю, пола в беседке. Часто сочетают с прямолинейной и прямолинейно-угловой укладками. Для реализации кругового шаблона используют коллекции, в которых предусмотрены клиновидные элементы.


Схемы укладки фигурной тротуарной брусчатки

Использование фигурных элементов мощения обеспечивает большую нагрузочную способность покрытия благодаря созданию прочных связей между элементами. Наиболее популярные виды фигурной тротуарной брусчатки и варианты ее раскладки:

  • Волна. Этот вид ФЭМ имеет со всех сторон плавные волнообразные изгибы, которые вдоль бордюров можно не обрезать. Способы укладки – линейный со сдвигом на половину элемента, «елочка», «шахматная доска 2х2».

  • Катушка. Этот вид ФЭМ получил свое название из-за сходства с катушкой, на которую наматывают нитки. Тип раскладки плитки «катушка» – со сдвигом на пол-элемента. Для создания различных узоров используют брусчатку двух или более цветов.

  • Соты. Эти ФЭМ представляют собой изделия, состоящие из двух, трех, четырех шестиугольных элементов. Однотонное место мощения смотрится аккуратно и строго. Для украшения территории по дорожке или площадке прокладывают по краям одну или две полосы цветом, контрастным цвету основного покрытия.

Программы для раскладки тротуарной плитки

Составление схемы укладки ФЭМ на бумаге – процесс длительный и не очень простой. На помощь в этом случае приходят компьютерные программы, которые помогут составить образцы раскладки тротуарной плитки.

Удобным для рядовых пользователей является графический редактор Microsoft Publisher. Он присутствует в пакете программ Microsoft Office. Преимущества этого редактора:

  • возможность создавать шаблоны различных типов плитки, которые затем легко вставлять в рабочее поле;
  • большое количество графических инструментов, с помощью которых можно создавать достаточно сложные объекты;
  • возможность сохранять файлы в своем формате или других, экспортировать их, применять в других программах.

Еще одно программное обеспечение для визуализации оформления участка брусчаткой – приложение для ПК «Проектировщик тротуарной плитки». Оно дает возможность спроектировать дизайн плиточного покрытия, рассчитать количество материалов, при необходимости – заменить цвет отдельных ФЭМ в уже созданном проекте, вывести результат на печать.


Рисунки раскладки тротуарной плитки — 75 фото

Схема укладки брусчатки Классико


Плитка Браер патио


Клинкерная брусчатка Vandersanden Genova


Тротуарная брусчатка старый город раскладка


Плитка Браер Сан тропе


Тротуарная плитка 200х100х40 схема 2 цвета


Тротуарная плитка ЕВРОКВАДРАТ


Плитка Готика старый город


Схема укладки тротуарной плитки 200х100



Схема укладки тротуарной плитки 200х100 ёлочкой


Тротуарная плитка 100х200х40 варианты укладки


Схема укладки брусчатки 200х100


Браер раскладка тротуарной плитки схема старый город


Раскладка брусчатки варианты 100х200


Укладка брусчатки ёлочкой 10х20


Тротуарная плитка патио Беттекс


Схема укладки тротуарной плитки 200х100


Схема укладки брусчатки 200х100


Раскладка мощения 200х100+100х100


Схема раскладки тротуарной плитки старый город


Плитка кирпичик схема раскладки


Трехцветная раскладка тротуарной плитки


Укладка тротуарной плитки кирпичик


Классико круговая тротуарная плитка Braer


Раскладка брусчатки


Раскладка брусчатки Классико схема


Тротуарная плитка Braer Ривьера


Тротуарная плитка ла линия 100 200


Раскладка тротуарной плитки елочка


Схема укладки тротуарной плитки брусчатка


Брусчатка тротуарная 200х100х80



Тротуарная плитка Браер Классико круговая


Вырезка рисунка на тротуарной плитке


Схема укладка цветная брусчатка 200 100


Раскладка тротуарной плитки


Схема укладки тротуарной плитки 200х100


Раскладка прямоугольной тротуарной плитки


Схема укладки тротуарной плитки 200х100


Брусчатка 200х100 мощение


Магис раскладка плитки тротуарной


Раскладка тротуарной плитки брусчатка


Варианты раскладки тротуарной плитки


Раскладка тротуарной плитки палаццо


Раскладка тротуарной плитки трех цветов


Узор тротуарной плитки из 2 цветов


Тротуарная плитка Брикстоун


Раскладка плитки кирпичиком


Текстура брусчатка веером


Старый город плитка тротуарная схема раскладки два цвета


Кладка из плитки брусчатка


Укладка тротуарной плитки


Схема раскладки брусчатки старый город


Бехатон тротуарная плитка


Плитка Herringbone pattern


Брусчатка Классико Мальва Браер


Плитка для мощения двора


Тротуарная плитка Hess


Вибролитая тротуарная плитка ромб роза ветров


Браер Классико круговая


Тротуарная брусчатка старый город раскладка


Варианты укладки тротуарной плитки



Схема укладки тротуарной плитки Бавария


Двор плитка Классико двор


Тротуарная плитка Сиян мощение


Плитка Браер старый город Венусбергер


Брусчатка 3 цвета


Тротуарная плитка 2п10


Рисунок мощения


Узор брусчатки однотонный


Плитка тротуарная 3d ромб 190х190х40


Разноформатная тротуарная плитка


Тротуарная плитка серая с желтым


Узоры из тротуарной плитки
